MANUALE UTENTE SP 9.500 Dirt Kärcher

• Dirt Avvertenze generali p. 18
• Impiego conforme alla destinazione d’uso p. 18
• Livelli di pericolo p. 19
• Tutela dell'ambiente p. 19
• Accessori e ricambi p. 19
• Volume di fornitura p. 19
• Garanzia p. 19
• Descrizione dell’apparecchio p. 19
• Messa in funzione p. 19
• Esercizio p. 20
• Cura e manutenzione p. 21
• Trasporto p. 21
• Stoccaggio p. 21
• Aiuto in caso di guasti p. 21
• Dati tecnici p. 22
• Ottimizzazione della portata p. 23

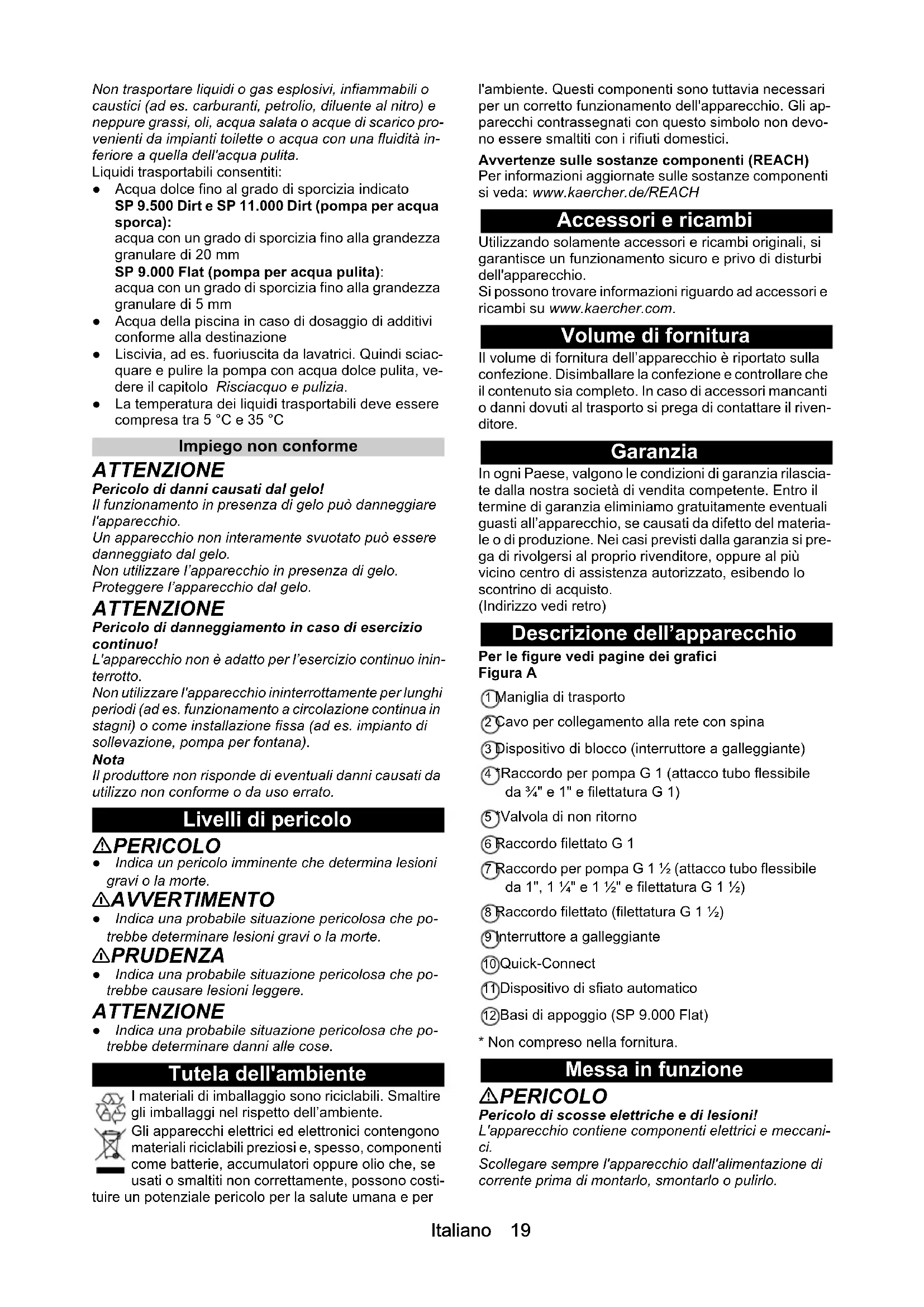

• Dichiarazione di conformità UE Italiano 19 Non trasportare liquidi o gas esplosivi, infiammabili o caustici (ad es. carburanti, petrolio, diluente al nitro) e neppure grassi, oli, acqua salata o acque di scarico pro- venienti da impianti toilette o acqua con una fluidità in- feriore a quella dell'acqua pulita. Liquidi trasportabili consentiti: ● Acqua dolce fino al grado di sporcizia indicato SP 9.500 Dirt e SP 11.000 Dirt (pompa per acqua sporca): acqua con un grado di sporcizia fino alla grandezza granulare di 20 mm SP 9.000 Flat (pompa per acqua pulita): acqua con un grado di sporcizia fino alla grandezza granulare di 5 mm ● Acqua della piscina in caso di dosaggio di additivi conforme alla destinazione ● Liscivia, ad es. fuoriuscita da lavatrici. Quindi sciac- quare e pulire la pompa con acqua dolce pulita, ve- dere il capitolo Risciacquo e pulizia. ● La temperatura dei liquidi trasportabili deve essere compresa tra 5 °C e 35 °C Impiego non conforme ATTENZIONE Pericolo di danni causati dal gelo! Il funzionamento in presenza di gelo può danneggiare l'apparecchio. Un apparecchio non interamente svuotato può essere danneggiato dal gelo. Non utilizzare l’apparecchio in presenza di gelo. Proteggere l’apparecchio dal gelo. ATTENZIONE Pericolo di danneggiamento in caso di esercizio continuo! L'apparecchio non è adatto per l’esercizio continuo inin- terrotto. Non utilizzare l'apparecchio ininterrottamente per lunghi periodi (ad es. funzionamento a circolazione continua in stagni) o come installazione fissa (ad es. impianto di sollevazione, pompa per fontana). Nota Il produttore non risponde di eventuali danni causati da utilizzo non conforme o da uso errato. Livelli di pericolo PERICOLO ● Indica un pericolo imminente che determina lesioni gravi o la morte. 몇 AVVERTIMENTO ● Indica una probabile situazione pericolosa che po- trebbe determinare lesioni gravi o la morte. 몇 PRUDENZA ● Indica una probabile situazione pericolosa che po- trebbe causare lesioni leggere. ATTENZIONE ● Indica una probabile situazione pericolosa che po- trebbe determinare danni alle cose. Tutela dell'ambiente I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente. Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o smaltiti non correttamente, possono costi- tuire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli ap- parecchi contrassegnati con questo simbolo non devo- no essere smaltiti con i rifiuti domestici. Avvertenze sulle sostanze componenti (REACH) Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/REACH Accessori e ricambi Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com. Volume di fornitura Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il riven- ditore. Garanzia In ogni Paese, valgono le condizioni di garanzia rilascia- te dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto del materia- le o di produzione. Nei casi previsti dalla garanzia si pre- ga di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro) Descrizione dell’apparecchio Per le figure vedi pagine dei grafici Figura A 1 Maniglia di trasporto 2 Cavo per collegamento alla rete con spina 3 Dispositivo di blocco (interruttore a galleggiante) 4 *Raccordo per pompa G 1 (attacco tubo flessibile da ¾" e 1" e filettatura G 1) 5 *Valvola di non ritorno 6 Raccordo filettato G 1 7 Raccordo per pompa G 1 ½ (attacco tubo flessibile da 1", 1 ¼" e 1 ½" e filettatura G 1 ½) 8 Raccordo filettato (filettatura G 1 ½) 9 Interruttore a galleggiante 10 Quick-Connect 11 Dispositivo di sfiato automatico 12 Basi di appoggio (SP 9.000 Flat) p. 23

• Non compreso nella fornitura. Messa in funzione PERICOLO Pericolo di scosse elettriche e di lesioni! L'apparecchio contiene componenti elettrici e meccani- ci. Scollegare sempre l'apparecchio dall'alimentazione di corrente prima di montarlo, smontarlo o pulirlo.20 Italiano Nota Quanto più corto è il tubo flessibile e più grande il dia- metro del tubo flessibile, tanto maggiore sarà la portata. Per evitare intasamenti della pompa, utilizzare un prefil- tro in caso di tubi flessibili con diametro inferiore a 1 ¼″. L'attacco della pompa è dotato di un sistema a innesto (Quick-Connect). Il raccordo filettato con raccordo per pompa G 1 ½ e il raccordo filettato G 1 vengono forniti non montati insie- me all'apparecchio. Nota Al raccordo per pompa G 1 ½ possono essere collegati tubi flessibili con diametro di 1″, 1 ¼″ e 1 ½″. Affinché si possa trasportare la grandezza granulare desiderata, si deve selezionare un diametro del tubo flessibile sufficientemente grande e il raccordo per pom- pa G 1 ½ deve essere accorciato in corrispondenza del- le scanalature. Anche per le grandezze granulari più piccole si consiglia un diametro del tubo flessibile più grande al fine di permettere una quantità di portata più elevata. Collegamento del tubo flessibile alla pompa con un tubo da 1″, 1 ¼″ o 1 ½″: 1 Avvitare il raccordo per pompa G 1 ½ sul raccordo filettato. Figura B 2 Infilare la fascetta stringitubo sul tubo. 3 Inserire il tubo flessibile sul raccordo per pompa G 1 ½ e fissarlo con la fascetta stringitubo. 4 Spingere il raccordo filettato nel Quick-Connect. Figura C Collegamento del tubo flessibile alla pompa con un tubo da ¾″ o 1″: 1 Avvitare il raccordo filettato G1 sul raccordo filettato. Figura B 2 Montare l'accessorio speciale raccordo per pompa G 1 (6.997-359.0, raccordo per pompa G 1 (33,3 mm) con valvola di non ritorno - non incluso nella fornitura) sul raccordo filettato G 1: a Applicare la valvola di non ritorno sul raccordo fi- lettato G 1 in modo che la scritta "UP" sia leggibi- le. b Avvitare il raccordo per pompa G 1 sul raccordo filettato G 1. 3 Infilare la fascetta stringitubo sul tubo. 4 Inserire il tubo flessibile sul raccordo per pompa G 1 e fissarlo con la fascetta stringitubo. 5 Spingere il raccordo filettato nel Quick-Connect. Figura C Installazione/immersione della pompa: 1 Aprire o chiudere le basi di appoggio (SP 9.000 Flat). Figura D 2 Posizionare la pompa in modo stabile su un fondo piano e solido nel liquido trasportabile o immergerla utilizzando una fune fissata alla maniglia di traspor- to. Nota La zona di aspirazione non deve essere bloccata da im- purità. Se il fondo è fangoso, posizionare la pompa su un mattone o simile. Assicurarsi che la pompa sia posi- zionata orizzontalmente. Non trasportare la pompa af- ferrandola dal cavo o dal tubo flessibile. Esercizio PERICOLO Pericolo di morte da scossa elettrica! In caso di contatto con parti sotto tensione sussiste il pericolo di morte per scossa elettrica. Durante il funzionamento non toccare la fune fissata alla maniglia di trasporto o gli oggetti che sono a contatto con il liquido trasportabile (ad es. tubazioni o ringhiere immerse nel liquido trasportabile) e non toccare il liqui- do trasportabile. Dispositivo di sfiato automatico

1. In caso di livello del liquido ridotto, l’aria eventual-

mente aspirata o presente nella pompa fuoriesce at- traverso il dispositivo di sfiato automatico. Oltre all’aria può fuoriuscire anche del liquido. Se la pompa ha problemi di aspirazione a causa del basso livello del liquido, scollegare e ricollegare più volte la spina per favorire il processo di adescamen- to. Figura E Funzionamento automatico

1. Se necessario aprire le basi di appoggio, vedere il

capitolo Messa in funzione (SP 9.000 Flat). Nota L’apertura delle basi di appoggio non è obbligatoria- mente necessaria, ma consente di aumentare la porta- ta.

2. Inserire la spina nella presa elettrica.

Nota Nel funzionamento automatico, l’interruttore a galleg- giante controlla automaticamente il processo di pom- paggio. La pompa si inserisce non appena l’interruttore a galleg- giante raggiunge l’altezza d’inserimento attraverso il crescente livello del liquido. La pompa si disinserisce non appena l’interruttore a gal- leggiante raggiunge l’altezza di disinserimento attraver- so il decrescente livello del liquido. La libertà di movimento dell’interruttore a galleggiante deve essere garantita. Figura F

• Le altezze di inserimento e disinserimento variano a seconda della posizione dell'interruttore a galleg- giante. Funzionamento manuale Nota Nel funzionamento manuale la pompa resta sempre ac- cesa. Affinché la pompa aspiri autonomamente nel fun- zionamento manuale, il livello del liquido deve essere di almeno 60 mm (SP 9.500 Dirt e SP 11.000 Dirt) o 7 mm (SP 9.000 Flat). Nota La pompa può pompare fino a un'altezza livello del liqui- do residuo di 25 mm (SP 9.500 Dirt e SP 11.000 Dirt) o 1 mm (SP 9.000 Flat). Min / Max SP 9.000 Flat SP 9.500 Dirt SP 11.000 Dirt Altezza d'in- serimento cm* 36 / 44 43 / 50 43 / 50 Altezza di di- sinserimen- to cm* 15 / 24 18 / 30 18 / 30Italiano 21 Le altezze di livello del liquido residuo indicate si otten- gono solo nel funzionamento manuale. La libertà di movimento dell’interruttore a galleggiante deve essere garantita.

1. Chiudere le basi di appoggio, vedere il capitolo

Messa in funzione (SP 9.000 Flat). Nota Facendo rientrare le basi di appoggio nel funzionamen- to manuale è possibile eseguire l’aspirazione in piano fi- no a un'altezza livello del liquido residuo di 1 mm.

2. Fissare l'interruttore a galleggiante nel dispositivo di

blocco rivolto verso l'alto. Figura G ATTENZIONE Pericolo di danneggiamento in caso di funziona- mento a secco! Il funzionamento a secco comporta una maggiore usura della pompa. Non lasciare la pompa incustodita nel funzionamento manuale. In caso di funzionamento a secco, estrarre immediata- mente la spina di rete dalla presa.

3. Inserire la spina nella presa elettrica.

Termine del funzionamento

1. Togliere la spina di rete dalla presa.

L’apparecchio si arresta. ATTENZIONE Pericolo di danneggiamento! Pericolo di danneggiamento dovuto a sporco o additivi essiccati. Sciacquare e pulire l'apparecchio immediatamente do- po ogni utilizzo.

2. Se è stato trasportato del liquido sporco o contenen-

te additivi, sciacquare e pulire l'apparecchio imme- diatamente al termine del funzionamento, vedere il capitolo Risciacquo e pulizia.

3. Svuotare l'apparecchio e gli accessori e lasciarli

asciugare. Cura e manutenzione PERICOLO Pericolo di scosse elettriche e di lesioni! L'apparecchio contiene componenti elettrici e meccani- ci. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini. Risciacquo e pulizia ATTENZIONE Pericolo di danneggiamento! Pericolo di danneggiamento dovuto a sporco o additivi essiccati. Sciacquare e pulire l'apparecchio immediatamente do- po ogni utilizzo. 1 Se è stato trasportato del liquido sporco o contenen- te additivi, l'apparecchio deve essere successiva- mente risciacquato: Pompare acqua dolce pulita e senza additivi fino ad eliminare tutto lo sporco e/o gli additivi dall'apparecchio. PERICOLO Pericolo di scosse elettriche e di lesioni! L'apparecchio contiene componenti elettrici e meccani- ci. Scollegare sempre l'apparecchio dall'alimentazione di corrente prima di montarlo, smontarlo o pulirlo. 2 Togliere la spina di rete dalla presa. 3 Premere il tasto del Quick-Connect e togliere il rac- cordo filettato. Figura C 4 Eventualmente rimuovere i residui dal tubo flessibile e sul Quick-Connect. 5 Pulire l'esterno dell'apparecchio con un panno mor- bido e pulito e acqua dolce pulita. 6 Svuotare l'apparecchio e gli accessori e lasciarli asciugare. Manutenzione L’apparecchio non richiede manutenzione. Trasporto Trasporto manuale 몇 PRUDENZA Pericolo di lesioni dovute a inciampo! Esiste il pericolo di lesioni in caso d’inciampo in cavi e tubi flessibili allentati. Fare attenzione ai cavi e ai tubi flessibili quando si spo- sta l'apparecchio.

1. Sollevare l’apparecchio dalla maniglia di trasporto e

spostarlo. Trasporto su veicoli 몇 AVVERTIMENTO Rischio di lesioni, rischio di danneggiamenti! Durante il trasporto, fare attenzione al peso del disposi- tivo. Riporre o fissare il dispositivo in conformità con le linee guida applicabili in modo che non scivoli né venga sca- gliato via durante il trasporto.

2. Per il trasporto in veicoli, assicurare l’apparecchio

secondo le direttive in vigore affinché non possa sci- volare e ribaltarsi. Stoccaggio ATTENZIONE Pericolo di danneggiamento causato dal gelo! Apparecchi non interamente svuotati possono essere danneggiati dal gelo. Svuotare completamente l’apparecchio e gli accessori prima di conservarli. Proteggere l’apparecchio dal gelo. Conservare l’apparecchio in un luogo al riparo dal gelo e non all'aperto. 몇 PRUDENZA Mancata osservanza del peso Pericolo di lesioni e di danneggiamento. Nello stoccaggio, osservare il peso dell'apparecchio.

1. Svuotare completamente la pompa e gli accessori.

2. Far asciugare la pompa e gli accessori.

3. Conservare la pompa in un luogo privo di gelo.

Aiuto in caso di guasti I guasti hanno spesso cause semplici che possono es- sere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.22 Italiano Dati tecnici Con riserva di modifiche tecniche. Errore Causa Correzione La pompa funziona ma non trasporta Nella pompa c’è aria. 1. Verificare la corretta messa in funzione del- la pompa (vedere il capitolo Messa in fun- zione e Esercizio). Delle particelle di sporco bloccano la zo- na aspirata.

1. Togliere la spina di rete dalla presa.

2. Pulire la zona aspirata.

Il livello del liquido è troppo basso (fun- zionamento manuale), vedere il capitolo Dati tecnici.

1. Immergere la pompa più in profondità nel

liquido trasportabile, vedere il capitolo Funzionamento manuale. La pompa non si avvia o si arresta durante il fun- zionamento L’alimentazione di corrente è interrotta. 1. Verificare i fusibili e i collegamenti elettrici. Il termointerruttore ha disinserito la pom- pa per surriscaldamento.

1. Togliere la spina di rete dalla presa.

2. Lasciare raffreddare la pompa.

3. Pulire la zona aspirata.

4. Evitare il funzionamento a secco della

pompa. Particelle di sporco bloccate nella zona aspirata.

1. Togliere la spina di rete dalla presa.

2. Pulire la zona aspirata.

L’interruttore a galleggiante spegne la pompa.

1. Funzionamento automatico: verificare la

posizione e la libertà di movimento dell’in- terruttore a galleggiante e correggerle se necessario, vedere il capitolo Funziona- mento automatico.

2. Funzionamento manuale: montare corret-

tamente l’interruttore a galleggiante, vede- re il capitolo Funzionamento manuale. La portata cala o è troppo bassa La zona aspirata è intasata. 1. Estrarre la spina dalla presa e pulire la zo- na aspirata. La portata della pompa dipende dalla prevalenza e dalla periferica collegata.

1. Prestare attenzione alla portata max., ve-

dere il capitolo Dati tecnici. Se necessario, scegliere un tubo di diametro maggiore o di lunghezza inferiore. La sezione sul lato mandata è ridotta, ad es. perché la valvola / il rubinetto a sfera non è completamente aperta.

1. Aprire completamente la valvola / il rubi-

netto. Il tubo flessibile lato pressione è piegato. 1. Rimuovere le pieghe nel tubo flessibile. Impossibile aprire il Qui- ck-Connect Il sistema a innesto Quick-Connect è bloccato dallo sporco.

1. Rimuovere la clip e pulirla.

Dirt Dati sulle prestazioni dell’apparecchio Tensione di rete V 230-240 230-240 230-240 Frequenza di re-

Hz 50 50 50 Potenza nomi- nale W 280 280 400 Portata massi-

l/h 9.000 9.500 11.000 Contenuto di so- stanze solide nell'acqua kg/m
