XDM6001 - Ricevitore JL Audio - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Amplificatore monoblocco Classe D
Marca	JL Audio
Modello	XDM6001
Dimensioni (L x P x A)	374 x 180 x 52 mm
Alimentazione	12 V CC, massa negativa
Fusibile consigliato	80 A (installato a meno di 45 cm dalla batteria)
Potenza RMS (14,4 V, <1% THD)	600 W x 1 a 4 Ω 800 W x 1 a 3 Ω 1000 W x 1 a 2 Ω
Potenza RMS (12,5 V, <1% THD)	500 W x 1 a 4 Ω 650 W x 1 a 3 Ω 800 W x 1 a 2 Ω
Risposta in frequenza	7 Hz – 500 Hz (+0, -1 dB)
Rapporto segnale/rumore	>83 dB (rif. potenza nominale, ponderato A)
Fattore di smorzamento	1000 a 50 Hz / 4 Ω
Ingressi	2 ingressi RCA (stereo) bilanciati-differenziali, 200 mV – 4 V RMS
Filtro passa-basso	Attivo, 12 o 24 dB/ottava, 50 – 500 Hz, disattivabile
Controllo a distanza	HD-RLC o MHD-RLC (opzionale)
Topologia	Classe D NexD™ ultra-rapida
Protezioni	Surriscaldamento, sovracorrente, bassa tensione
Indicatore LED	Verde: funzionamento normale Rosso: surriscaldamento Arancione: sovracorrente Verde lampeggiante: avvio Spento: tensione bassa
Modalità di accensione	Remote (12 V commutato), Offset (rilevamento CC), Signal (rilevamento audio)
Cavo di alimentazione richiesto	4 AWG rame (minimo)
Utilizzo	Sistemi 12 V a massa negativa (auto/marino)
Istruzioni di sicurezza	Non immergere; installare in luogo asciutto e ventilato; fissare saldamente; utilizzare un fusibile vicino alla batteria
Uscita subwoofer	Mono, due morsetti positivi e due morsetti negativi
Uscite preamplificate	2 uscite RCA pass-through (non influenzate dal filtro)

Domande frequenti - XDM6001 JL Audio

Come installare l'amplificatore XDM6001?

Installare l'amplificatore in un luogo asciutto e ben ventilato, al riparo dall'umidità e dal calore eccessivo. Fissarlo saldamente per evitare spostamenti. Utilizzare un cavo di alimentazione in rame di calibro 4 AWG e installare un fusibile da 80 A a meno di 45 cm dalla batteria. Scollegare la batteria prima dell'installazione. Rispettare le polarità: +12 V, massa e remote.

Qual è la potenza di uscita massima?

A 14,4 V e con meno dell'1% di distorsione, l'amplificatore eroga 600 W a 4 Ω, 800 W a 3 Ω e 1000 W a 2 Ω. A 12,5 V, le potenze sono rispettivamente 500 W, 650 W e 800 W.

Come regolare la sensibilità d'ingresso (Input Sens.)?

Scollegare gli altoparlanti, disattivare qualsiasi elaborazione audio, impostare il volume della fonte a 3/4. Utilizzare un voltmetro CA e un tono sinusoidale (50 Hz per subwoofer, 1 kHz per full-range). Girare la manopola Input Sens. fino ad ottenere la tensione target (es. 49 V a 4 Ω, 44,7 V a 2 Ω). Non superare questo valore per evitare distorsione.

Cosa significa la spia LED rossa?

Una spia rossa indica una modalità di sicurezza attivata a causa di un surriscaldamento. L'uscita audio è ridotta. Lasciare raffreddare l'amplificatore; la spia torna verde automaticamente quando la temperatura torna a un livello sicuro.

Posso usare questo amplificatore in una barca?

Sì, il prodotto resiste all'acqua ma non deve essere immerso. Per applicazioni marine, impostare il filtro d'ingresso su 'Boat' per evitare interferenze da dispositivi ad alta corrente. Rispettare gli standard ABYC e NACA per la protezione del circuito.

Come collegare un subwoofer?

Utilizzare le uscite Mono Subwoofer Output (due morsetti + e due morsetti -). Collegare l'altoparlante rispettando la polarità. Impedenza raccomandata: 2 a 4 Ω (1 Ω sconsigliato). Utilizzare un adattatore a Y se si ha un solo segnale di subwoofer per alimentare entrambi gli ingressi.

Che tipo di cavo di alimentazione utilizzare?

È richiesto un cavo in rame di calibro 4 AWG. Il filo di alluminio ramato (CCA) non è raccomandato. Il cavo di massa deve essere della stessa sezione. Installare un fusibile da 80 A sul cavo positivo vicino alla batteria.

Come attivare l'accensione automatica?

Impostare l'interruttore Turn On Mode su 'Offset' (rilevamento di un piccolo segnale continuo) o su 'Signal' (rilevamento di segnale audio full-range). In modalità Offset, l'amplificatore si accende rilevando una tensione continua e si spegne quando scompare. In modalità Signal, si accende al rilevamento dell'audio e si spegne dopo 30 secondi senza segnale.

Cosa fare se l'amplificatore non si accende?

Verificare i collegamenti di alimentazione (+12 V, massa e remote). Assicurarsi che la tensione della batteria e del filo remote sia superiore a 11 V. Controllare il fusibile da 80 A. Se la spia è spenta, la causa è una tensione bassa. Se la spia è arancione, c'è una sovracorrente – controllare gli altoparlanti per un cortocircuito o un'impedenza troppo bassa.

Come pulire l'amplificatore?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per rimuovere la polvere. Non utilizzare prodotti chimici, solventi o acqua. Evitare di spruzzare acqua o liquidi sull'amplificatore.

MANUALE UTENTE XDM6001 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Questo prodotto è resistente all'acqua. Non immershere o esporre a getti di acqua ad alla pressione.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisce con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito serviri di una sede che non sia esposta a schizzi eccessivi.
  Non installare nel vano motore, in areedi calore estremo oppure in cui sareshippo direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, intradare l'intero cablaggio dell'impiano lontano da parti mobili e bordi affiliati; assicurare con fascette oppure serracavi e serviri di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affiliati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare quello prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o APPROVATO per l'utilizzo all'interno di un aeromobile.
• Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusabile adeguato (o interrettore di circuitto) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e delve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) alla Batteria, a meno che il cavo non sia in un involucro o una guida.
• Ascoltare l'impiano audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

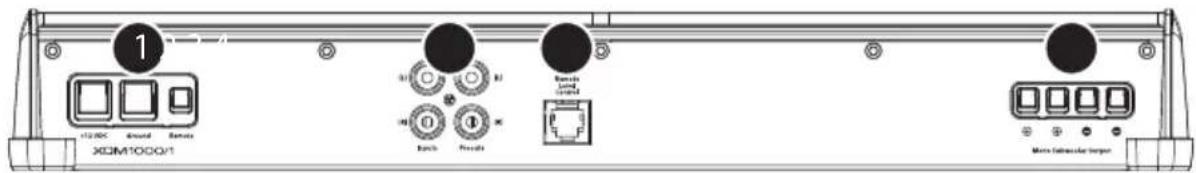

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (+12 V)		· Filo da 4 AWG (richiesto) · Installare un fusibile da 80 A in corrispondenza del terminale della batteria (+)
	Massa Collegamento a massa negativa (GND) · Filo da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)		· Capacità del filo 18 - 12 AWG · Vedere odalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero		· Accetta tensione d'ingresso di 200 mV - 4 V · Se è disponibile soltanto un segnale del canale subwoofer, si consiglia un adattatore a Y per alimentare entrambi gli ingressi.
	CH. 2 ingresso Segnale d'ingresso a destra, RCA rosso
	Uscita di preamplificazione 1	Segnale di preamplificazione pass-through a sinistra, RCA nero	· Stesso segnale che è collegatoagli ingressi CH. 1 & 2 · Non interessato dal filtrlo PB dell'amplificatore
	Uscita di preamplificazione 2	Segnale di preamplificazione pass-through a destra, RCA rosso
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (opzionale) (HD-RLC o MHD-RLC)	· Agisce escludamente da attenuatore: Completamente in senso antiorario = Livello tacitato Completamente in senso orario = Livello non interessato · è possibile controllare diversi amplificatori da un unico HD-RLC impiegando uno splitter per linea Telefonica non duplex e cavi Telefonici multipli.
4	Uscita subwoofer mono	⊕	Uscita subwoofer positiva (+)
		⊕	Uscita subwoofer positiva (+)
		⊕	Uscita subwoofer negativa (-)
		⊕	Uscita subwoofer negativa (-)

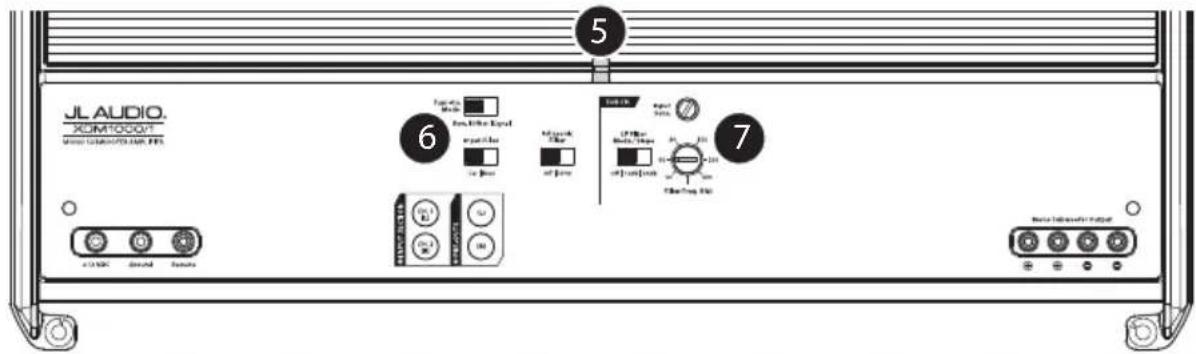

COMANDI

	Comando (Funzione)	Imposta- zione	Descrizione
5	LED di stato (indica lo stato operativo)	Verde lampegliante	L'amplificatore si accende, uscita audio tacitata
		Verde Acceso, funzionamento normale, uscita audio attiva
		Rosso	Acceso, modalità sicura, condizione di sovratemperatura, uscita audio ridottaRitorna al funzionamento normale quando la temperatura torna a un livello sicuro
		Ambra (giallo)	Acceso, modalità sicura, condizione di sovracorrente, uscita audio tacitataPotrebbe restrare un ticchettio edibile e ripetuto oppure un rumore sordo in uscitaIspezionare l'altoparlante/il filo per individuare un cortocircuito oppure un'impedenza Bassa
		LED spenti	L'amplificatore si spegne (inavvertamente), condizione di bassa tensioneSi verifica quando la batteria o la tensione di accensione remota scende al di sotto di 10 VRitorna al normale funzionamento quando la tensione aumenta altre 11 V
6	Modalità di accensione (configura il metodo di attivazione)	Remoto	Accensione remota +12 V (preferito)Controllato da un circuito di +12 V con interrottore oppure uscita diaccensione della propria unità sorgente/interfaccia OEM
		Offset	Rilevamento offset CC (automatico)Si attiva rilevando la presenza di un piccolo segnale CC nelle uscite audio OEM e si disattiva in seguito alla rimozione del segnale	Studiato per i segnali (altoparlante)di alto livello soltantoRileva il segnale d'ingresso dalCH. 1 (SX) soltantoL'impeggo dei metodi di offset CC o di rilevamento del segnale fa divertare il terminale "Remoto" un'uscita diattivazione da +12 V.
		Segnale	Rilevamento del segnale (automatico)Si attiva rilevando segnali audio OEM full-rangee si disattiva in seguito alla rimozione del segnale (entro 30 secondi)
	Filtro d'ingresso (configura l'applizione del filtrod'ingresso)	Automobile Selezione per la maggiord parte delle installations (automobilistiche o marine)
		Imbarca-zione	Selezionare se s'individiano delle interferenze da interruttori/dispositivi meccanici ad alta corrente
	Filtro infrasonico (configura il filtroppassa-alto)	Disattivato FiItro disattivato		Studiato per conservare la potenza dell'amplificatore e proteggere i sistemi del subwoofer,enza compromettere l'uscita acustica dei bassi sub
		30 Hz	Attenua le frequenze al di fatto di 30 Hz a una velocità di 24 dB/ottava
7	Rilevamento ingresso (regola lo stadio di ingresso)	Variable	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressiamplificatore.Vedere l'Appendice A per informazioni dettagliate.
	Modalità del filtrobPenedenza(configura il filtroppassa-basso e la pen-denza)	Disattivato	Filtro disattivato,fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
		12 dB Attenua le frequenze sopra la manopola "Filter Freq. (Hz)",a una velocità di 12 dB/ottava
		24 dB Attenua le frequenze sopra la manopola "Filter Freq. (Hz)",a una velocità di 24 dB/ottava
	Freq. filtr (Hz)(regola la frequenza dicutoff del filtroppassa-basso)	Variable	Usare per regolare la frequenza di cutoff del filtrto attivo passa-basso,da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppi di canali amplificatori per raggiungere il bilanciamento complessivo delsystema.

Apparecchiature necessarie

• Voltmetro CA digitale

• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dBfs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (-10 dB, -20 dB, ecc.).

Applicazioni amplificatore/canale full-range: 1 kHz
Applicazioni amplificatore/canale subwoofer: 50 Hz
In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, unlettore multimediae portatile o una sorgente audio Bluetooth*. Accertarsi di disattivare eventuali modalità EQ/DSP sullettore multimediae portatile durante le impostazioni del livello.

La procedura di nove passaggi

1. Scollegare l'altoparlante dai connettori di uscita altoparlante dell' amplificatore.
2. Disattivare tutta l'elaborazione (bassi/alti, volume, EQ, ecc.) sull'unità sorgente, i processori (se usati) e l'amplificatore. Impostare il controlo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.
3. Disattivare il dato "Input Sens."
4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sare possibile ottener una sovrapposizione ragionevole del guadagno con una riduzione moderata a volume completo.
5. Impiegando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impenenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.
6. Verificare di aver scollegato gli altoparlanti prima di procedere. Riproduire un brano con un'onda sinusoidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unita sorgente.
7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell'amplificatore. Accertarsi di provare la tensione in corrispondenza dei terminali corretti (+e-) .
8. Aumentare il dato "Input Sens."fino a quando non si osserva la tensione target con il voltmetro.
9. Una volta regolata ciasca在一 sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del systema.

IMPORTANT!

Non incrementare eventuali impostazioni "Input Sens." per qualsiasi canale amplificatore o coppi di canali nel systema o tte il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.
- Sarà necessario regolare nuovamente il commando "Input Sens." se il boost equalizzatore è attivato dopo aver impostato "Input Sens." con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale Tensione CA target
4 Ω 49,0 V
3 Ω 49,0 V
2 Ω 44,7 V
1 Ω Non consigliato

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimo Cavo di alimentazione/massa	4 AWG (Note: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato	80 A
Potenza RMS nominale @ 14,4 V, <1% THD+N	600 W x 1 @ 4 Ω 800	W x 1 @ 3 Ω 1000 W x 1 @	2 Ω
Potenza RMS nominale @ 12,5 V <1% THD+N	500 W x 1 @ 4 Ω 650	W x 1 @ 3 Ω 800 W x 1 @	2 Ω
Risposta della frequenza	Hz - 500 Hz (+0, -1 dB)
Rapporto S/N (Con peso A, larghezza di banda del rumore 20 Hz-20 kHz)	>83 dB (riferito alla potenza nominale), >53 dB (riferito a 1 W)
Fattore di attenuazione	1000 / 50 Hz @ 4 Ω, >500 / 50 Hz @ 2 Ω
Sezione ingressi
Numero di ingressi 2	(una copbia stereo)
Tipo d'ingresso	Differenziale-Bilanziato con ingressi jack RCA
Gamma di tensione d'ingresso	200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtrlo	Attivo, 12 dB/ottava o 24 dB/ottava passa-basso, (50 - 500 Hz), disattivabile
Controllo remoto del livello	HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	14,73 in. x 7,09 in. x 2,05 in. (374 mm x 180 mm x 52 mm)
