Tipo di prodotto	Amplificatore monoblocco Classe D per subwoofer
Marca	JL Audio
Modello	XDM10001
Potenza RMS (14,4 V, <1% THD)	600 W x 1 @ 4 Ω 800 W x 1 @ 3 Ω 1000 W x 1 @ 2 Ω
Potenza RMS (12,5 V, <1% THD)	500 W x 1 @ 4 Ω 650 W x 1 @ 3 Ω 800 W x 1 @ 2 Ω
Risposta in frequenza	7 Hz - 500 Hz (+0, -1 dB)
Rapporto segnale/rumore	>83 dB (riferito alla potenza nominale), >53 dB (riferito a 1 W)
Fattore di smorzamento	>1000 @ 50 Hz / 4 Ω, >500 @ 50 Hz / 2 Ω
Topologia di amplificazione	Classe D NexDTM ultra-rapida
Alimentazione	Commutazione MOSFET non regolata, 12 V CC (11-15 V)
Sezione del cavo di alimentazione consigliata	4 AWG (rame puro)
Fusibile consigliato	80 A (a meno di 45 cm dalla batteria)
Ingressi	2 ingressi RCA (stereo), bilanciati-differenziali, sensibilità 200 mV - 4 V RMS
Uscite	1 uscita subwoofer mono (2 coppie di morsetti in parallelo, impedenza min. 2 Ω)
Filtro passa-basso	Attivo, 12/24 dB/ottava, regolabile da 50 a 500 Hz, disattivabile
Filtro infrasonico	Passa-alto 30 Hz, 24 dB/ottava (attivabile)
Modalità di accensione	Remote (fili), Offset (rilevamento CC), Signal (rilevamento audio)
Controllo remoto	HD-RLC o MHD-RLC (opzionale), attenuazione fino allo spegnimento
Dimensioni (L x P x A)	374 x 180 x 52 mm
Resistenza all'acqua	Resistente agli spruzzi, non immergere
Protezioni integrate	Surriscaldamento (riduzione potenza), sovracorrente (interruzione), sottotensione (interruzione <10 V)
Manutenzione	Pulire con un panno asciutto, evitare solventi

Domande frequenti - XDM10001 JL Audio

Qual è la potenza dell'amplificatore XDM10001 ?

La potenza RMS dipende dall'impedenza e dalla tensione: a 14,4 V, eroga 600 W @ 4 Ω, 800 W @ 3 Ω e 1000 W @ 2 Ω. A 12,5 V, i valori sono rispettivamente 500 W, 650 W e 800 W.

Quale fusibile devo usare e dove installarlo ?

È consigliato un fusibile da 80 A, installato a meno di 45 cm (18 pollici) dal terminale positivo della batteria. Per applicazioni marine, la distanza massima è di 18 cm (7 pollici) a meno che il cavo non sia in un condotto.

Come regolare la sensibilità d'ingresso (Input Sens.) ?

Seguire la procedura dell'Appendice A: scollegare gli altoparlanti, impostare il volume della fonte a 3/4, quindi regolare la manopola Input Sens. fino a ottenere la tensione target (49 V per 4 Ω o 3 Ω, 44,7 V per 2 Ω) misurata con un voltmetro CA.

Quali sono le modalità di accensione disponibili ?

Tre modalità: Remote (comando tramite filo +12 V), Offset (rilevamento di tensione continua nelle uscite OEM) e Signal (rilevamento segnale audio, spegnimento dopo 30 secondi senza segnale). La modalità Remote è consigliata.

Posso usare questo amplificatore con una batteria da 12 V ?

Sì, è progettato per sistemi 12 V a massa negativa. La tensione di funzionamento è da 11 V a 15 V. Sotto i 10 V, l'amplificatore si spegne automaticamente.

Come configurare il filtro passa-basso ?

Utilizzare la manopola LP Filter Mode/Slope per scegliere Off, 12 dB o 24 dB per ottava. Impostare quindi la frequenza di taglio tra 50 e 500 Hz con la manopola Filter Freq. (Hz). Una pendenza di 24 dB/ottava è consigliata per i subwoofer.

Cosa significa la spia di stato rossa ?

Una spia rossa indica un surriscaldamento: l'uscita audio è ridotta. L'amplificatore torna normale una volta raffreddato. Una spia arancione indica una sovracorrente (cortocircuito o bassa impedenza) e interrompe l'uscita.

Quale sezione del cavo di alimentazione è richiesta ?

È richiesto un cavo in rame di calibro 4 AWG per l'alimentazione e la massa. L'uso di filo in alluminio placcato rame (CCA) è sconsigliato.

Questo amplificatore è resistente all'acqua ?

Sì, resiste agli spruzzi d'acqua, ma non deve essere immerso né sottoposto a getti ad alta pressione. Installarlo in un luogo asciutto e ventilato se possibile.

Posso usare un solo cavo RCA per l'ingresso ?

Per un segnale mono di subwoofer, utilizzare un adattatore a Y per alimentare entrambi gli ingressi RCA. Se si utilizza un solo ingresso, l'amplificatore funzionerà ma il livello sarà ridotto.

MANUALE UTENTE XDM10001 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

- Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.

- Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.

- Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.

- Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.

- Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.

- Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.

- Con cautela, instradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affilati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affilati.

CONSIDERAZIONI SULLA SICUREZZA

- Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.

- Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.

- Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.

- Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida.

- Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

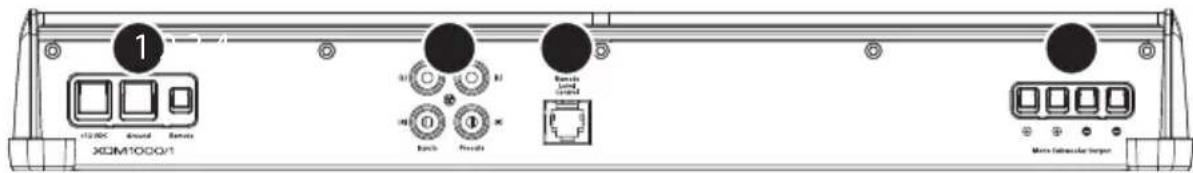

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (+12 V)			Filo da 4 AWG (richiesto)Installare un fusibile da 80 A in corrispondenza del terminale della batteria (+)
	Massa Collegamento a massa negativa (GND) • Filo da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)			Capacità del filo 18 – 12 AWGVedere@odalità di accensionepermaggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero			Accetta tensione d'ingressodi 200 mV – 4 VSe è disponibile soltanto un segnaledel canale subwoofer, si consiglia unadattatore a Y per alimentare entrambigli ingressi.
	CH. 2 ingresso Segnale d'ingresso a destra, RCA rosso
	Uscita dipreamplificazione 1	Segnale di preamplificazione pass-through a sinistra,RCA nero		Stesso segnale che è collegato agliingressi CH. 1 & 2Non interessato dal filtro PB dell'am-plificatore
	Uscita dipreamplificazione 2	Segnale di preamplificazione pass-through a destra,RCA rosso
3	Controllo remoto dellivello	Collegamento del controllo remoto del livello(opzionale)(HD-RLC o MHD-RLC)		Agisce esclusivamente da attenuatore:Completamente in senso antiorario =Livello tacitatoCompletamente in senso orario =Livello non interessatoÈ possibile controllare diversi amplifi-catori da un unico HD-RLC impiegandouno splitter per linea telefonica nonduplex e cavi telefonici multipli.
4	Uscita subwoofermono	⊕	Uscita subwoofer positiva (+)	Entrambi i collegamenti positivi (+)sono collegati all'interno in paralleloEntrambi i collegamenti negativi (–)sono collegati all'interno in paralleloCarico d'impedenza minimo: ≥2 OhmCapacità del filo 16 – 8 AWG
		⊕	Uscita subwoofer positiva (+)
		—	Uscita subwoofer negativa (–)
		—	Uscita subwoofer negativa (–)

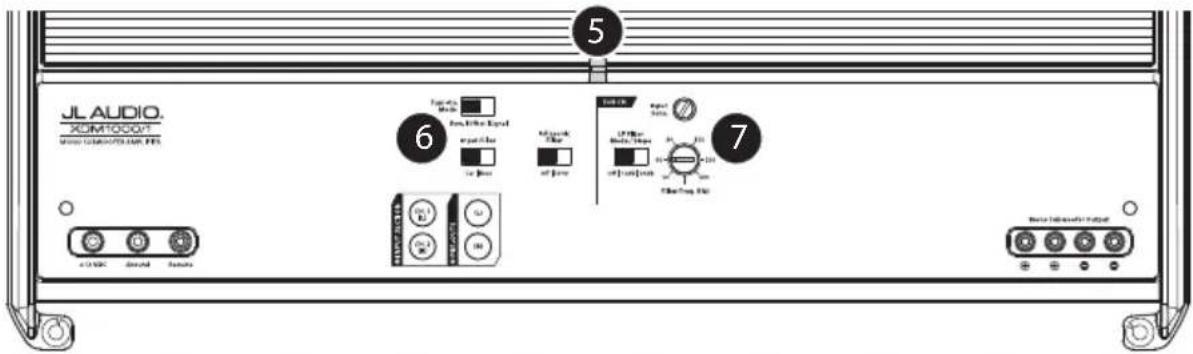

	Comando(Funzione)	Imposta-zione	Descrizione
5	LED di stato(indica lo stato operativo)	Verde lam-peggiante	L'amplificatore si accende, uscita audio tacitata
		Verde Acceso, funzionamento normale, uscita audio attiva
		Rosso	Acceso, modalità sicura, condizione di sovratemperatura, uscita audio ridottaRitorna al funzionamento normale quando la temperatura torna a un livello sicuro
		Ambra(giallo)	Acceso, modalità sicura, condizione di sovracorrente, uscita audio tacitataPotrebbe mostrare un ticchettio udibile e ripetuto oppure un rumore sordo in uscitaIspezionare l'altoparlante/il filo per individuare un cortocircuito oppure un'impedenza bassa
		LED spenti	L'amplificatore si spegne (inavvertitamente), condizione di bassa tensioneSi verifica quando la batteria o la tensione di accensione remota scende al di sotto di 10 VRitorna al normale funzionamento quando la tensione aumenta oltre 11 V
6	Modalità diaccensione(configura il metododi attivazione)	Remoto	Accensione remota +12 V (preferito)Controllato da un circuito di +12 V con interruttore oppure uscita diaccensione della propria unità sorgente/interfaccia OEM
		Offset	Rilevamento offset CC (automatico)Si attiva rilevando la presenza di un piccolosegnale CC nelle uscite audio OEM e si disattivain seguito alla rimozione del segnale	Studiato per i segnali (altoparlante)di alto livello soltantoRileva il segnale d'ingresso dalCH. 1 (SX) soltantoL'impiego dei metodi di offset CC o dirilevamento del segnale fa diventareil terminale "Remoto" un'uscita diattivazione da +12 V.
		Segnale	Rilevamento del segnale (automatico)Si attiva rilevando segnali audio OEM full-rangee si disattiva in seguito alla rimozione delsegnale (entro 30 secondi)
	Filtro d'ingresso(configura l'appli-cazione del filtrod'ingresso)	Automobile Selezione per la maggior parte delle installazioni (automobilistiche o marine)
		Imbarca-zione	Selezionare se s'individuano delle interferenze da interruttori/dispositivi meccanici ad alta corrente
	Filtro infrasonico(configura il filtropassa-alto)	Disattivato Filtrodisattivato		Studiato per conservare la potenzadell'amplificatore e proteggere i sistemi del subwoofer, senza comprometterel'uscita acustica dei bassi sub
		30 Hz	Attenua le frequenze al di sotto di 30 Hz a unavelocità di 24 dB/ottava
7	Rilevamentoingresso(regola lo stadio diingresso)	Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressiamplificatore.Vedere l'Appendice A per informazioni dettagliate.
	Modalità del filtro PB/Pendenza(configura il filtropassa-basso e la pen-denza)	Disattivato	Filtro disattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degliingressi
		12 dB Attenua le frequenze sopra la manopola "Filter Freq. (Hz)", a una velocità di 12 dB/ottava
		24 dB Attenua le frequenze sopra la manopola "Filter Freq. (Hz)", a una velocità di 24 dB/ottava
	Freq. filtro (Hz)(regola la frequenza dicutoff del filtro passabasso)	Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa-basso,da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Voltmetro CA digitale

- Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dBfs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (-10 dB, -20 dB, ecc.).

Applicazioni amplificatore/canale full-range: 1 kHz Applicazioni amplificatore/canale subwoofer: 50 Hz

- In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimediale portatile o una sorgente audio Bluetooth". Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimediale portatile durante le impostazioni del livello.

La procedura di nove passaggi

1. Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore.

2. Disattivare tutta l'elaborazione (bassi/alti, volume, EQ, ecc.) sull'unità sorgente, i processori (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.

3. Disattivare il comando "Input Sens.".

4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevole del guadagno con una riduzione moderata a volume completo.

5. Impiegando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.

6. Verificare di aver scollegato gli altoparlanti prima di procedere. Riprodurre un brano con un'onda sinusoidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente.

7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell'amplificatore. Accertarsi di provare la tensione in corrispondenza dei terminali corretti (+ e -).

8. Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro.

9. Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema.

IMPORTANTE!

- Non incrementare eventuali impostazioni "Input Sens." per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.

- Sarà necessario regolare nuovamente il comando "Input Sens." se il boost equalizzatore è attivato dopo aver impostato "Input Sens." con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale Tensione CA target
4 Ω 49,0 V
3 Ω 49,0 V
2 Ω 44,7 V
1 Ω Non consigliato

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTMa velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimoCavo di alimentazione/massa	4 AWG(Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato	80 A
Potenza RMS nominale @ 14,4 V,<1% THD+N	600 W x 1 @ 4 Ω 800	W x 1 @ 3 Ω 1000 W x 1 @	2 Ω
Potenza RMS nominale @ 12,5 V<1% THD+N	500 W x 1 @ 4 Ω 650	W x 1 @ 3 Ω 800 W x 1 @	2 Ω
Risposta della frequenza 7	Hz - 500 Hz (+0, -1 dB)
Rapporto S/N(Con peso A, larghezza di banda del rumore 20 Hz–20 kHz)	>83 dB (riferito alla potenza nominale),>53 dB (riferito a 1 W)
Fattore di attenuazione >	1000 / 50 Hz @ 4 Ω, >500 / 50 Hz @ 2 Ω
Sezione ingressi
Numero di ingressi 2	(una coppia stereo)
Tipo d'ingresso	Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso	200 mV – 4 V RMS
Elaborazione del segnale
Tipo di filtro	Attivo, 12 dB/ottava o 24 dB/ottava passa-basso, (50 – 500 Hz),disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	14,73 in. x 7,09 in. x 2,05 in. (374 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggette a modifica senza preavviso.
