Type de produit	Amplificateur monobloc Classe D pour caisson de graves
Marque	JL Audio
Modèle	XDM10001
Puissance RMS (14,4 V, <1% THD)	600 W x 1 @ 4 Ω 800 W x 1 @ 3 Ω 1000 W x 1 @ 2 Ω
Puissance RMS (12,5 V, <1% THD)	500 W x 1 @ 4 Ω 650 W x 1 @ 3 Ω 800 W x 1 @ 2 Ω
Réponse en fréquence	7 Hz - 500 Hz (+0, -1 dB)
Rapport signal/bruit	>83 dB (réf. puissance nominale), >53 dB (réf. 1 W)
Facteur d'amortissement	>1000 @ 50 Hz / 4 Ω, >500 @ 50 Hz / 2 Ω
Topologie d'amplification	Classe D NexDTM ultra-rapide
Alimentation	Commutation MOSFET non régulée, 12 V CC (11-15 V)
Section de câble d'alimentation recommandée	4 AWG (cuivre pur)
Fusible recommandé	80 A (à moins de 45 cm de la batterie)
Entrées	2 entrées RCA (stéréo), équilibrées-différentielles, sensibilité 200 mV - 4 V RMS
Sorties	1 sortie subwoofer mono (2 paires de bornes en parallèle, impédance min. 2 Ω)
Filtre passe-bas	Actif, 12/24 dB/octave, réglable de 50 à 500 Hz, désactivable
Filtre infrasonique	Passe-haut 30 Hz, 24 dB/octave (activable)
Modes de mise sous tension	Remote (fils), Offset (détection CC), Signal (détection audio)
Contrôle à distance	HD-RLC ou MHD-RLC (optionnel), atténuation jusqu'à coupure
Dimensions (L x P x H)	374 x 180 x 52 mm
Résistance à l'eau	Résistant aux projections, ne pas immerger
Protections intégrées	Surchauffe (réduction de puissance), surintensité (coupure), sous-tension (coupure <10 V)
Entretien	Nettoyer avec un chiffon sec, éviter les solvants

FOIRE AUX QUESTIONS - XDM10001 JL Audio

Quelle est la puissance de l'amplificateur XDM10001 ?

La puissance RMS dépend de l'impédance et de la tension : à 14,4 V, elle délivre 600 W @ 4 Ω, 800 W @ 3 Ω et 1000 W @ 2 Ω. À 12,5 V, les valeurs sont respectivement 500 W, 650 W et 800 W.

Quel fusible dois-je utiliser et où l'installer ?

Un fusible de 80 A est recommandé, installé à moins de 45 cm (18 pouces) de la borne positive de la batterie. Pour les applications marines, la distance maximale est de 18 cm (7 pouces) sauf si le câble est dans un conduit.

Comment régler la sensibilité d'entrée (Input Sens.) ?

Suivez la procédure de l'annexe A : déconnectez les haut-parleurs, réglez le volume de la source aux 3/4, puis ajustez le bouton Input Sens. jusqu'à obtenir la tension cible (49 V pour 4 Ω ou 3 Ω, 44,7 V pour 2 Ω) mesurée avec un voltmètre CA.

Quels sont les modes de mise sous tension disponibles ?

Trois modes : Remote (commande par fil +12 V), Offset (détection de tension continue dans les sorties OEM) et Signal (détection de signal audio, extinction après 30 secondes sans signal). Le mode Remote est conseillé.

Puis-je utiliser cet amplificateur avec une batterie 12 V ?

Oui, il est conçu pour les systèmes 12 V à masse négative. La tension de fonctionnement est de 11 V à 15 V. En dessous de 10 V, l'amplificateur s'éteint automatiquement.

Comment configurer le filtre passe-bas ?

Utilisez le bouton LP Filter Mode/Slope pour choisir Off, 12 dB ou 24 dB par octave. Réglez ensuite la fréquence de coupure entre 50 et 500 Hz avec le bouton Filter Freq. (Hz). Une pente de 24 dB/octave est recommandée pour les subwoofers.

Que signifie le voyant d'état rouge ?

Un voyant rouge indique une surchauffe : la sortie audio est réduite. L'amplificateur revient à la normale une fois refroidi. Un voyant orange indique une surintensité (court-circuit ou faible impédance) et coupe la sortie.

Quelle section de câble d'alimentation est requise ?

Un câble en cuivre de calibre 4 AWG est requis pour l'alimentation et la masse. L'utilisation de fil aluminium plaqué cuivre (CCA) est déconseillée.

Cet amplificateur est-il résistant à l'eau ?

Oui, il résiste aux projections d'eau, mais ne doit pas être immergé ni soumis à un jet à haute pression. Installez-le dans un endroit sec et ventilé si possible.

Puis-je utiliser un seul câble RCA pour l'entrée ?

Pour un signal mono de subwoofer, utilisez un adaptateur en Y pour alimenter les deux entrées RCA. Si vous n'utilisez qu'une seule entrée, l'amplificateur fonctionnera mais le niveau sera réduit.

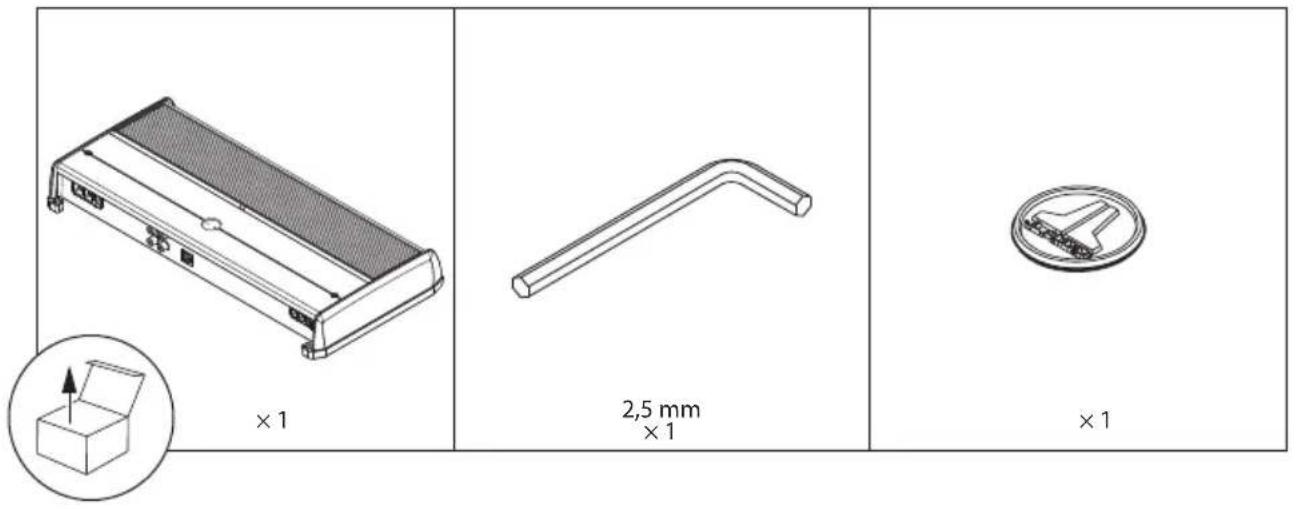

MODE D'EMPLOI XDM10001 JL Audio

• L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
• Ce produit résiste à l'eau. Ne pas l'immerger ni le soumettre à un jet d'eau à haute pression.
• Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
• Installer si possible le produit dans un endroit sec et bien ventilé afin d'éviter toute interférence avec les systèmes installés en usine. En l'absence d'environnement sec, installer le produit dans un endroit qui n'est pas exposé à de fortes projections.
• Ne pas installer dans le compartiment moteur, dans des zones de chaleur extrême ou dans des endroits où il sera directement exposé aux éléments.
• Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
• Éloigner soigneusement tous les câbles des pièces mobiles et des bords tranchants. Fixer les câbles à l'aide d'attaches ou de serre-câbles et utiliser des passe-câbles et des faisceaux de câbles, si nécessaire, pour les protéger des bords tranchants.

Considérations relatives à la sécurité

- Utiliser ce produit avec des systèmes électriques de 12 V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.

- Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.

- Un fusible (ou un disjoncteur) approprié au niveau du fil d'alimentation principal est essentiel pour la sécurité du véhicule/bateau et doit être installé à moins de 45 cm (18 po) de la connexion positive de la batterie.

- Pour les applications ABYC et NMEA, une protection du circuit est requise à moins de 18 cm (7 po) de la batterie, à moins que le câble ne soit dans un coffret ou un conduit.

Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

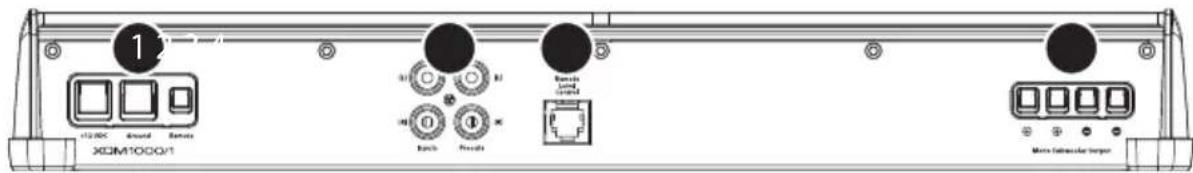

	Connexion Description Remarques
1	+12 VDC (+12 VCC)	Connexion d'alimentation positive (+12 V)		• Câble 4 AWG (requis)• Installer le fusible de 80 A à la borne positive (+) de la batterie
	Ground (Masse)	Connexion de masse (GND) négative • Câble 4 AWG (requis)
	Remote (À distance)	Connexion d'activation positive (+12 V)		• Capacité de câble 18 à 12 AWG• Voir mode de mise sous tension pour plus d'informations.
2	CH. 1 Input (Entrée canal 1)	Signal d'entrée gauche, RCA noir		• Accepte une tension de 200 mV à 4 V• Si un seul signal de canal de subwoofer est disponible, un adaptateur Y est recommandé pour alimenter les deux entrées.
	CH. 2 Input (Entrée canal 2)	Signal d'entrée droit, RCA rouge
	Preout 1 (Sortie préamplifiée 1)	Signal préampli « pass-through » gauche, RCA noir		• Le même signal est connecté aux entrées des canaux 1 et 2.• Non affecté par le filtre passe-bas de l'amplificateur.
	Preout 2 (Sortie préamplifiée 2)	Signal préampli « pass-through » droit, RCA rouge
3	Remote Level Control (Commande de niveau à distance)	Connexion du contrôleur de niveau à distance (facultatif) (HD-RLC ou MHD-RLC)		• Fonctionne comme un atténuateur de niveau :Tour complet dans le sens antihoraire = Niveau coupéTour complet dans le sens horaire = Niveau non affecté• Vous pouvez contrôler plusieurs amplificateurs avec un seul HD-RLC à l'aide d'un répartiteur de ligne téléphonique monoligne et de plusieurs câbles téléphoniques.
4	Mono Subwoofer Output (Sortie subwoofer mono)	⊕	Sortie subwoofer positive (+)	• Les deux connexions positives (+) sont connectées en parallèle en interne.• Les deux connexions négatives (-) sont connectées en parallèle en interne.• Impédance de charge minimale : ≥ 2 ohms• Capacité de câble de 16 à 8 AWG
		⊕	Sortie subwoofer positive (+)
		—	Sortie subwoofer négative (-)
		—	Sortie subwoofer négative (-)

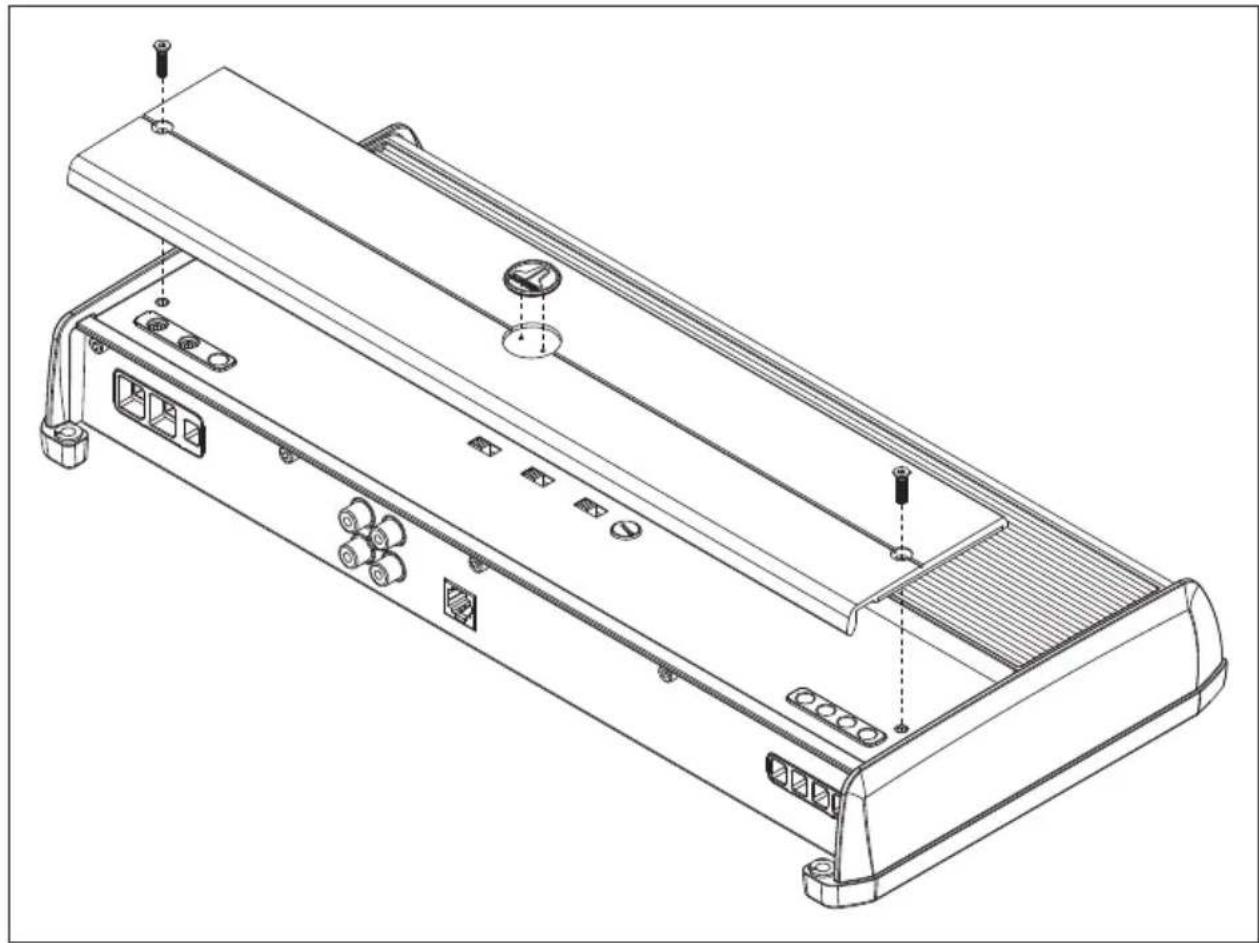

BOUTONS DE RÉGLAGE

	Bouton de réglage(Fonction)	Réglage Description
5	Voyant d’état(indique l’étatde fonctionnement)	Vert clignotant L’amplificateur est en cours de démarrage, la sortie audio est coupée.
		Vert Alluméet fonctionnement normal, sortie audio active
		Rouge	Mode sécurisé activé, condition de surchauffe, sortie audio réduiteRevient à la position normale lorsque la température revient à un niveau sûr.
		Orange(jaune)	Mode sécurisé activé, condition de surintensité, sortie audio coupéeBruit de tic-tac ou bruit sourd répétitif audible possible au niveau de la sortieVérifiez qu’il n’y a pas une faible impédance ou un court-circuit entre le haut-parleur et le fil.
		Voyants éteints	L’amplificateur s’éteint (inopinément), condition de tension faible.Se produit lorsque la tension de la batterie ou de la mise sous tension à distance tombe en dessous de 10 V.Revient au fonctionnement normal lorsque la tension monte au-dessus de 11 V.
6	Turn On Mode (Mode de misesous tension)(configure la méthoded’activation)	Remote (Àdistance)	Mise sous tension à distance +12 V (conseillé)Commandé par un circuit +12 V commuté ou par la sortie de misesous tension de votre unité source/interface OEM.
		Offset	Détection d’offset CC (Automatique)S’allume en détectant la présence d’un petit signal continu dans les sorties audio OEM et s’éteint une fois le signal supprimé.
		Signal	Détection de signal (automatique)S’allume en détectant les signaux audio OEM « full-range » et s’éteint en l’absence de signal (dans les 30 secondes).
	Input Filter(Filtre d’entrée)(configure l’application du filtre d’entrée)	Car (Voiture) À sélectionner pour la plupart des installations (automobiles ou marines)
		Boat (Bateau)	À sélectionner en cas d’interférences avec les interrupteurs/appareils mécaniques à courant élevé
	Infrasonic Filter(Filtre infrasonique)(configure le filtre passe-haut)	Off (Désactivé) Filtre désactivé	Conçu pour conserver toute la puissance de l’amplificateur et protéger les systèmes du caisson de grave, sans dégrader de façon audible la sortie des graves du subwoofer.
		30 Hz	Atténue les fréquences en dessous de 30 Hz, à un taux de 24 dB/octave.
7	Input Sens.(Sens. d’entrée)(règle l’étage d’entrée)	Variable	Permet de faire correspondre la tension de sortie de l’unité source avec les entrées de l’amplificateur.Voir l’Annexe A pour plus de détails.
	LP Filter Mode/Slope(Mode filtre passe-bas/Pente)(configure le filtre passe-bas et la pente)	Off (Désactivé) Annulation du filtre ; permet la totalité de la plage de fréquences présentes aux entrées.
		12 dB	Atténue les fréquences au-dessus de celle du cadran « Filter Freq. (HZ) », à un taux de 12 dB/ octave.
		24 dB	Atténue les fréquences au-dessus de celle du cadran « Filter Freq. (HZ) », à un taux de 24 dB/ octave.
	Filter Freq. (Hz) (Fréq.de filtre) (règle la fréquence de coupure du filtre passe-bas).	Variable	Permet de régler la fréquence de coupure du filtre actif passe-bas, de 50 Hz à 500 Hz / 12 dB par octave.

Réglage du niveau de sensibilité d'entrée

Suivez les étapes ci-dessous pour régler la sensibilité d'entrée de chaque paire de canaux de l'amplificateur afin d'obtenir un équilibre global du système.

Matériel nécessaire

• Voltmètre CA numérique - Test d'ondes sinusoidales enregistrées à un niveau de référence de 0 dB FS dans la plage de fréquences à amplifier. N'utilisez pas de tonalités de test atténuées (-10 dB, -20 dB, etc.). Applications canaux/amplificateur « full-range » : 1 kHz Applications canal/amplificateur de subwoofer : 50 Hz - Selon le type d'unité source, l'onde sinusoidale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source audio Bluetooth®. Veillez à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.

Procédure en neuf étapes

1. Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.
2. Désactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (le cas échéant) et l'amplificateur. Réglez la commande d'atténuateur sur la position du milieu et le bouton de réglage de niveau du subwoofer à un niveau maximum de 3/4.
3. Tournez le bouton de réglage « Input Sens. » complètement vers le bas.
4. Réglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.
5. À l'aide du tableau ci-dessous, déterminez la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleurs connecté aux sorties de l'amplificateur.
6. Vérifiez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lisez une piste présentant une onde sinusoidale appropriée (dans la plage de fréquence à amplifier) au 3/4 du volume de l'unité source.
7. Connectez le voltmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Veillez à tester la tension au niveau des bornes adéquates (+ et -).
8. Augmentez la valeur du bouton de réglage « Input Sens. » jusqu'à ce que la tension souhaitée apparaisse sur le voltmètre.
9. Une fois que vous avez réglé chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectez le ou les haut-parleurs. La valeur des boutons de réglage « Input Sens. » peut maintenant être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaité.

Important!

• N'augmentez la valeur du réglage « Input Sens. » pour aucun canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut-parleurs.
• Il sera nécessaire de régler à nouveau la valeur du réglage « Input Sens. » si une amplification par égaliseur est activée après avoir réglé la valeur de « Input Sens. » avec cette procédure. Cela s'applique à n'importe quel circuit d'amplification d'égaliseur, y compris aux commandes de tonalité de l'unité source ou aux circuits d'égalisation. Les coupures d'égalisation ne nécessitent aucun réajustement.

Impédance nominale Tension CA cible
4 Ω 49 V
3 Ω 49 V
2 Ω 44,7 V
1 Ω non conseillé

SPÉCIFICATIONS TECHNIQUES

Section de l'amplificateur
Topologie de l'amplificateur	Classe D ultra-rapide NexDTM
Type d'alimentation électrique	Commutateur MOSFET non régulé
Section minimale du câble d'alimentation/de masse en cuivre	4 AWG(Remarque : un fil d'aluminium plaqué cuivre/CCA n'est pas recommandé.)
Fusible recommandé 80 A
Puissance RMS nominale à 14,4 V,< 1% de THD + bruit	600 W x 1 à 4 Ω 800	W x 1 à 3 Ω 1 000 W x 1 à	2 Ω
Puissance RMS nominale à 12,5 V,< 1% de THD + bruit	500 W x 1 à 4 Ω 650	W x 1 à 3 Ω 800 W x 1 à 2	Ω
Réponse de fréquence 7	Hz à 500 Hz (+0, -1 dB)
Rapport signal/bruit(pondéré A, bande passante de bruit20 Hz à 20 kHz)	>83 dB par rapport à la puissance nominale, >53 dB par rapport à 1 W
Facteur d'amortissement >	1 000 / 50 Hz à 4 Ω, >500 / 50 Hz à 2 Ω
Section de l'entrée
Nombre d'entrées 2	(Une paire stéréo)
Type d'entrée	Équilibrée-différentielle avec prises d'entrée RCA
Plage de tension d'entrée	200 mV - 4 V RMS
Traitement des signaux
Type de filtre	Actif, 12 dB ou 24 dB/octave, passe-bas, (50 à 500 Hz), désactivable
Remote Level Control(Commande de niveau à distance)	HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu'à 0 dB.
Dimensions
L x P x H	374 mm x 180 mm x 52 mm (14,73 po x 7,09 po x 2,05 po)

En raison d'un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
