MANUAL DE USUARIO XDM10001 JL Audio

CONSIDERACIONES SOBRE LA INSTALACIÓN

- Para la instalación se requieren herramientas y equipos de seguridad adecuados. Se recomienda que la instalación la realice un profesional.

- Este producto es resistente al agua. No se debe sumergir ni rociar con agua a alta presión.

- Antes de la instalación, apague el sistema de audio y desconecte el sistema de batería del sistema de audio.

- A ser posible, instálelo en un lugar seco y bien ventilado que no interfiera con los sistemas instalados de fábrica. Si no se dispone de un entorno seco, puede utilizarse un lugar que no esté expuesto a fuertes salpicaduras.

- No lo instale en el compartimento del motor, en zonas de calor extremo o donde vaya a estar directamente expuesto a la intemperie.

- Antes de cortar o taladrar, compruebe que no haya obstáculos detrás de las superficies de montaje.

- Coloque cuidadosamente todo el cableado del sistema lejos de piezas móviles y de bordes afilados; asegúrelo con flejes o abrazaderas para cables y utilice pasacables y protectores de mazos de cables cuando sea necesario para protegerlo de los bordes afilados.

CONSIDERACIONES RELATIVAS A LA SEGURIDAD

- Utilice este producto únicamente con sistemas eléctricos de 12 V que tengan toma de tierra negativa. Este producto no está certificado ni aprobado para su uso en aeronaves.

- Monte este producto de forma segura para evitar daños o lesiones en condiciones extremas.

- Para garantizar la seguridad del vehículo/ embarcación, es imprescindible contar con un fusible adecuado (o un disyuntor) en el cable de alimentación principal y debe instalarse a menos de 18 pulgadas (45 cm) de la conexión positiva de la batería.

- Para las aplicaciones ABYC y NMEA, se requiere una protección del circuito a menos de 7 pulgadas (18 cm) de la batería, excepto si el cable está en un alojamiento o conducto.

- Escuche el sistema de audio a un volumen adecuado, teniendo en cuenta las condiciones de funcionamiento y la seguridad auditiva.

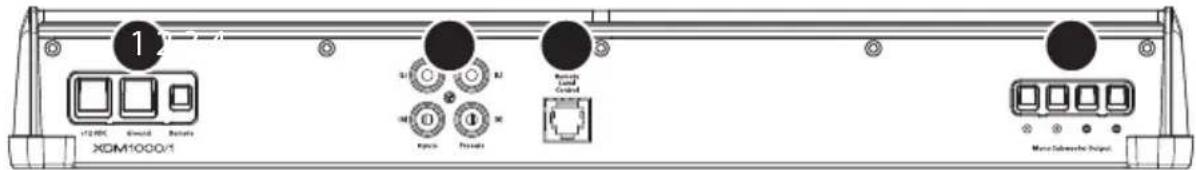

CONEXIONES

12 XOM1000/1 Control Control Micro Subscribers Original

	Conexión Descripción Notas
1	+12 VDC Conexión de alimentación positiva (+12 V)			• Cable 4 AWG (necesario)• Instale un fusible de 80 A en el terminal (+) de la batería
	Ground Conexión a tierra negativa (GND) • Cable 4 AWG (necesario)
	Remote Conexión de activación positiva (+12 V)			• Cable con capacidad 18-12 AWG• Consulte Burn-On Mode para obtener más información
2	Input CH. 1 Señal de entrada izquierda, RCA negro			• Acepta un voltaje de entrada de 200 mV-4 V• Si solo se dispone de la señal de un canal de subwoofer, se recomienda utilizar un adaptador en Y para alimentar ambas entradas.
	Input CH. 2 Señal de entrada derecha, RCA rojo
	Preout 1	Señal de preamplificación de paso directo izquierda, RCA negro		• La misma señal que está conectada a las entradas Input CH. 1 y 2• No se ve afectada por el filtro paso bajo del amplificador
	Preout 2 Señal de preamplificación de paso directo derecha, RCA rojo
3	Remote Level Control	Conexión del controlador de nivel remoto (opcional) (HD-RLC o MHD-RLC)		• Funciona solo como atenuador: Todo hacia la izquierda = Nivel silenciadoTodo hacia la derecha = Nivel no afectado• Se pueden controlar varios amplificadores desde un único HD-RLC utilizando un divisor de línea telefónica no dúplex y varios cables telefónicos.
4	Mono Subwoofer Output	⊕	(+) Positivo salida a subwoofer	• Las dos conexiones positivas (+) están conectadas en paralelo internamente.• Las dos conexiones negativas (−) están conectadas en paralelo internamente.• Carga de impedancia mínima: ≥ 2 Ω• Cable con capacidad 16-8 AWG
		⊕	(+) Positivo salida a subwoofer
		—	(−) Negativo salida a subwoofer
		—	(−) Negativo salida a subwoofer

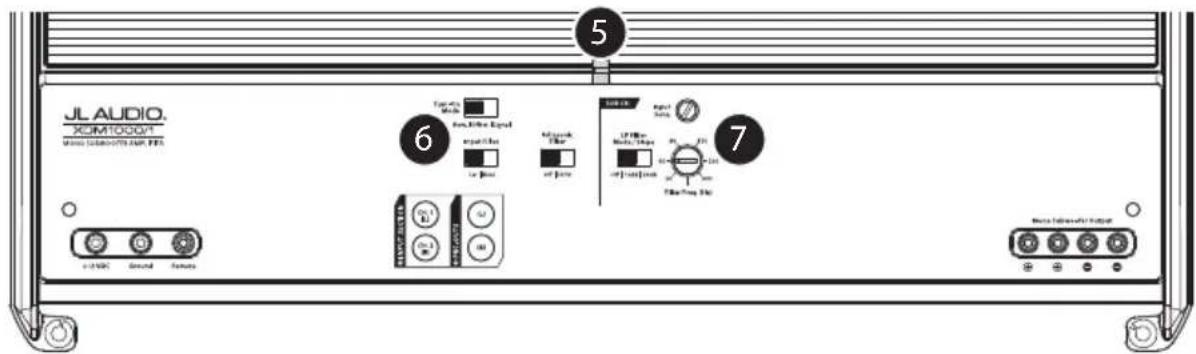

	Control(y su función)	Ajuste Descripción
5	LED de estado(indica estado de operación)	Verde intermitente	El amplificador se está encendiendo, la salida de audio está silenciada.
		Verde Encendido y funcionamiento normal, salida de audio activa.
		Rojo	Encendido en modo seguro, condición de sobretemperatura, salida de audio reducida.• Regresa al funcionamiento normal cuando la temperatura vuelve a un nivel seguro.
		Ámbar(amarillo)	Encendido en modo seguro, condición de sobrecorriente, salida de audio silenciada.• Puede presentar un traqueteo o golpeteo audible en la salida.• Inspeccione si hay un cortocircuito en el altavoz/cable o una baja impedancia.
		LED apagados	El amplificador se apaga (inesperadamente), condición de bajo voltaje.• Se produce cuando el voltaje de la batería o del encendido remoto cae por debajo de 10 V.• Regresa al funcionamiento normal cuando el voltaje vuelve a superar los 11 V.
6	Turn-On Mode(configura el modo de encendido)	Remote	Encendido remoto de +12 V (preferido).• Controlado por un circuito conmutado de +12 V o por la salida de encendido de su unidad fuente/interfaz de OEM.
		Offset	Detección de corrimiento de CC (automática)• Se enciende al detectar la presencia de una pequeña señal de CC en las salidas de audio de OEM y se apaga una vez que se elimina la señal.
		Signal	Detección de señal (automática)• Se enciende al detectar señales de audio de OEM de rango completo y se apaga después de que la señal se haya eliminado (tras 30 segundos).
	Input Filter(configura la aplicación del filtro de entrada)	Car Seleccione este para la mayoría de las instalaciones (automotrices o marinas).
		Boat	Seleccione este si experimenta interferencias de interruptores/dispositivos mecánicos de alta corriente.
	Infrasonic Filter(configura el filtro paso alto)	Off Filtro anulado.	• Diseñado para conservar la potencia del amplificador y proteger los sistemas de subwoofer, sin degradar audible-mente la salida de subbajos.
		30 Hz	Atenúa las frecuencias por debajo de 30 Hz, a razón de 24 dB/octava.
7	Input Sens.(ajusta la etapa de entrada)	Variable	Se utiliza para adaptar el voltaje de salida de la unidad fuente a las entradas del amplificador.Consulte el apéndice A para obtener información detallada.
	LP Filter Mode/Slope(configura el filtro paso bajo y la pendiente)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		12 dB Atenúa las frecuencias por encima del dial "Filter Freq. (Hz)", a razón de 12 dB/octava.
		24 dB Atenúa las frecuencias por encima del dial "Filter Freq. (Hz)", a razón de 24 dB/octava.
	Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro paso bajo)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo paso bajo, de 50 Hz a 500 Hz/12 dB por octava.

APÉNDICE A:

Ajuste del nivel de sensibilidad de entrada

Siga los pasos que se indican a continuación para ajustar la sensibilidad de entrada de cada par de canales del amplificador con el fin de lograr un balance general en el sistema.

Equipos necesarios

• Voltímetro de CA digital.
- Tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0 dBFS en el rango de frecuencias que se amplificará. No use tonos de prueba atenuados (-10 dB, -20 dB, etc.).
Aplicaciones de amplificador/canal de rango completo: 1 kHz Aplicaciones de amplificador/canal de subwoofer: 50 Hz
- Dependiendo del tipo de unidad fuente, la onda sinusoidal puede reproducirse desde un CD, una unidad USB, un reproductor multimedia portátil o una fuente de audio Bluetooth®. Asegúrese de desactivar todos los modos de ecualización y procesamiento digital de señales en su reproductor multimedia portátil durante el ajuste del nivel.

El procedimiento de los nueve pasos

1. Desconecte los altavoces de los conectores de salida para altavoces del amplificador.
2. Desactive todo el procesamiento (bajos/agudos, intensidad, ecualizador, etc.) en la unidad fuente, los procesadores (si se usan) y el amplificador. Ajuste el control de atenuación a la posición central y el control de nivel del subwoofer a 3/4 del máximo, si se utiliza uno.
3. Gire el control "Input Sens." al mínimo.
4. Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener un solapamiento de ganancia razonable con distorsión moderada a volumen máximo.
5. Use la tabla a continuación para determinar el voltaje deseado para los ajustes de amplificación de entrada de acuerdo con la impedancia nominal del sistema de altavoces conectado a las salidas del amplificador.
6. Compruebe que se hayan desconectado los altavoces antes de continuar. Reproduzca una grabación de una onda sinusoidal apropiada (dentro del rango de frecuencias que se amplificarán) a 3/4 del volumen máximo de la unidad fuente.
7. Conecte el voltímetro de CA en los terminales de salida de altavoces del amplificador. Asegúrese de evaluar el voltaje en los conectores correctos (+ y -).
8. Aumente el control de "Input Sens." hasta que se observe el voltaje deseado en el voltímetro.
9. Una vez ajustada cada sección de canal al máximo de su nivel de salida de baja distorsión, vuelva a conectar el altavoz o los altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplificador requiere atenuación para lograr el balance deseado en el sistema.
10. No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema por encima del nivel máximo establecido durante este procedimiento. Si lo hiciera, causaría una distorsión audible y posibles daños en los altavoces.
11. Será necesario volver a ajustar el control "Input Sens." si se activa algún refuerzo de ecualizador después de haber ajustado el valor de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de ecualizador, incluidos los controles de tono de la unidad fuente o los circuitos del ecualizador. Los cortes del ecualizador no requieren reajuste.

¡IMPORTANTE!

Impedancia nominal Voltaje de CA deseado
4 Ω 49,0 V
3 Ω 49,0 V
2 Ω 44,7 V
1 Ω no recomendado

ESPECIFICACIONES

Sección del amplificador
Topología del amplificador	NexD ^TM de velocidad ultrarrápida clase D
Tipo de fuente de alimentación	Conmutación no regulada con MOSFET
Calibre mínimo del cable de cobre de alimentación/toma a tierra	4 AWG(Nota: No se recomienda el cable de aluminio revestido de cobre o CCA.)
Fusible recomendado 80 A
Potencia RMS nominal a 14,4 V, < 1 % THD + ruido	600 W × 1 a 4 Ω 800 W × 1 a 3 Ω 1000 W × 1 a 2 Ω
Potencia RMS nominal a 12,5 V, < 1 % THD + ruido	500 W × 1 a 4 Ω 650 W × 1 a 3 Ω 800 W × 1 a 2 Ω
Respuesta de frecuencia 7 Hz-500 Hz (+0, -1 dB)
Relación señal/ruido (con ponderación A, ancho de banda de ruido 20 Hz-20 kHz)	>83 dB (respecto a potencia nominal), >53 dB (respecto a 1 W)
Factor de amortiguación >1000/50 Hz a 4 Ω, >500/50 Hz a 2 Ω
Sección de entrada
Número de entradas 2 (un par estéreo)
Tipo de entrada	Diferencial-balanceada con entradas de conector RCA
Rango de voltaje de entrada 200 mV-4 V RMS
Procesamiento de señal
Tipo de filtro	Activo, 12 dB o 24 dB/octava, paso bajo, (50-500 Hz), anulable
Control de nivel remoto	HD-RLC o MHD-RLC (opcional). Rango entre silencio total y 0 dB.
Dimensiones
long. × anch. × alt.	14,73 in × 7,09 in × 2,05 in (374 mm × 180 mm × 52 mm)

Dado que el desarrollo de producto es continuo, todas las especificaciones están sujetas a cambios sin previo aviso.

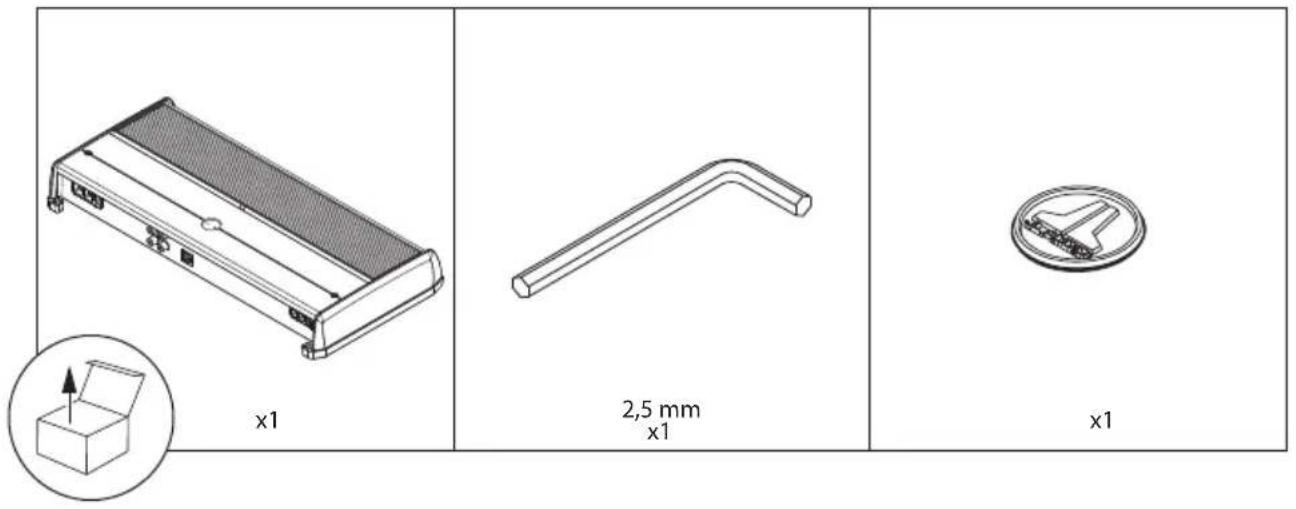

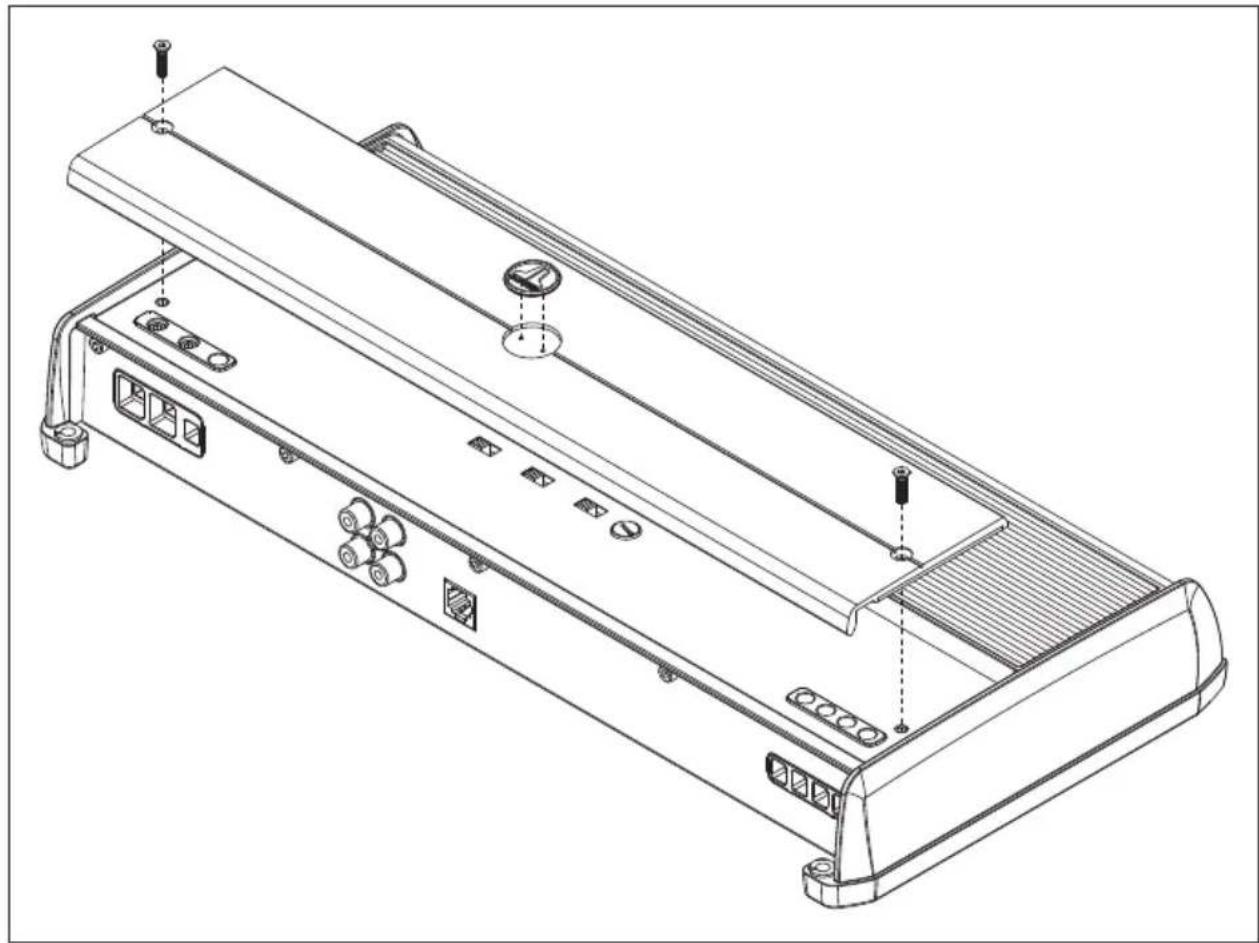

x1 2,5 mm x1 x1
