XDM10001 - Empfänger JL Audio - Kostenlose Bedienungsanleitung

Produkttyp	Monoblock-Klasse-D-Verstärker für Subwoofer
Marke	JL Audio
Modell	XDM10001
RMS-Leistung (14,4 V, <1% THD)	600 W x 1 @ 4 Ω 800 W x 1 @ 3 Ω 1000 W x 1 @ 2 Ω
RMS-Leistung (12,5 V, <1% THD)	500 W x 1 @ 4 Ω 650 W x 1 @ 3 Ω 800 W x 1 @ 2 Ω
Frequenzgang	7 Hz - 500 Hz (+0, -1 dB)
Signal-Rausch-Verhältnis	>83 dB (bezogen auf Nennleistung), >53 dB (bezogen auf 1 W)
Dämpfungsfaktor	>1000 @ 50 Hz / 4 Ω, >500 @ 50 Hz / 2 Ω
Verstärkertopologie	ultraschnelle Klasse D NexDTM
Stromversorgung	Ungeregelte MOSFET-Schaltung, 12 V DC (11-15 V)
Empfohlener Stromkabelquerschnitt	4 AWG (Reinkupfer)
Empfohlene Sicherung	80 A (innerhalb von 45 cm der Batterie)
Eingänge	2 RCA-Eingänge (Stereo), symmetrisch-differentiell, Empfindlichkeit 200 mV - 4 V RMS
Ausgänge	1 Mono-Subwoofer-Ausgang (2 parallele Anschlusspaare, Mindestimpedanz 2 Ω)
Tiefpassfilter	Aktiv, 12/24 dB/Oktave, einstellbar von 50 bis 500 Hz, deaktivierbar
Infraschallfilter	Hochpass 30 Hz, 24 dB/Oktave (aktivierbar)
Einschaltmodi	Remote (Kabel), Offset (Gleichspannungserkennung), Signal (Audioerkennung)
Fernbedienung	HD-RLC oder MHD-RLC (optional), Dämpfung bis zur Abschaltung
Abmessungen (L x B x H)	374 x 180 x 52 mm
Wasserbeständigkeit	Spritzwassergeschützt, nicht eintauchen
Integrierte Schutzschaltungen	Überhitzung (Leistungsreduzierung), Überstrom (Abschaltung), Unterspannung (Abschaltung <10 V)
Wartung	Mit einem trockenen Tuch reinigen, Lösungsmittel vermeiden

Häufig gestellte Fragen - XDM10001 JL Audio

Wie viel Leistung hat der XDM10001 Verstärker?

Die RMS-Leistung hängt von Impedanz und Spannung ab: Bei 14,4 V liefert er 600 W @ 4 Ω, 800 W @ 3 Ω und 1000 W @ 2 Ω. Bei 12,5 V betragen die Werte 500 W, 650 W bzw. 800 W.

Welche Sicherung sollte ich verwenden und wo installieren?

Eine 80 A Sicherung wird empfohlen, die innerhalb von 45 cm (18 Zoll) des Pluspols der Batterie installiert wird. Für Marineanwendungen beträgt der maximale Abstand 18 cm (7 Zoll), es sei denn, das Kabel ist in einem Kabelkanal verlegt.

Wie stelle ich die Eingangsempfindlichkeit (Input Sens.) ein?

Befolgen Sie das Verfahren in Anhang A: Trennen Sie die Lautsprecher, stellen Sie die Lautstärke der Quelle auf 3/4 und stellen Sie dann den Input Sens.-Regler ein, bis die Zielspannung (49 V für 4 Ω oder 3 Ω, 44,7 V für 2 Ω) mit einem AC-Voltmeter gemessen wird.

Welche Einschaltmodi sind verfügbar?

Drei Modi: Remote (Kabelsteuerung +12 V), Offset (Gleichspannungserkennung in OEM-Ausgängen) und Signal (Audio-Signalerfassung, Ausschalten nach 30 Sekunden ohne Signal). Der Remote-Modus wird empfohlen.

Kann ich diesen Verstärker mit einer 12-V-Batterie verwenden?

Ja, er ist für 12-V-Systeme mit negativer Masse ausgelegt. Die Betriebsspannung liegt zwischen 11 V und 15 V. Unter 10 V schaltet der Verstärker automatisch ab.

Wie konfiguriere ich den Tiefpassfilter?

Verwenden Sie den LP Filter Mode/Slope-Regler, um Off, 12 dB oder 24 dB pro Oktave auszuwählen. Stellen Sie dann die Grenzfrequenz zwischen 50 und 500 Hz mit dem Filter Freq. (Hz)-Regler ein. Eine Flanke von 24 dB/Oktave wird für Subwoofer empfohlen.

Was bedeutet die rote Statusleuchte?

Eine rote Leuchte zeigt Überhitzung an: Die Audioausgabe wird reduziert. Der Verstärker kehrt nach Abkühlung zum Normalzustand zurück. Eine orange Leuchte zeigt Überstrom (Kurzschluss oder niedrige Impedanz) an und schaltet die Ausgabe ab.

Welcher Stromkabelquerschnitt ist erforderlich?

Ein Kupferkabel der Stärke 4 AWG ist für Strom und Masse erforderlich. Die Verwendung von kupferbeschichtetem Aluminiumdraht (CCA) wird nicht empfohlen.

Ist dieser Verstärker wasserbeständig?

Ja, er ist spritzwassergeschützt, sollte aber nicht eingetaucht oder einem Hochdruckstrahl ausgesetzt werden. Installieren Sie ihn nach Möglichkeit an einem trockenen, belüfteten Ort.

Kann ich nur ein RCA-Kabel für den Eingang verwenden?

Verwenden Sie für ein Mono-Subwoofer-Signal einen Y-Adapter, um beide RCA-Eingänge zu versorgen. Wenn Sie nur einen Eingang verwenden, funktioniert der Verstärker, aber der Pegel wird reduziert.

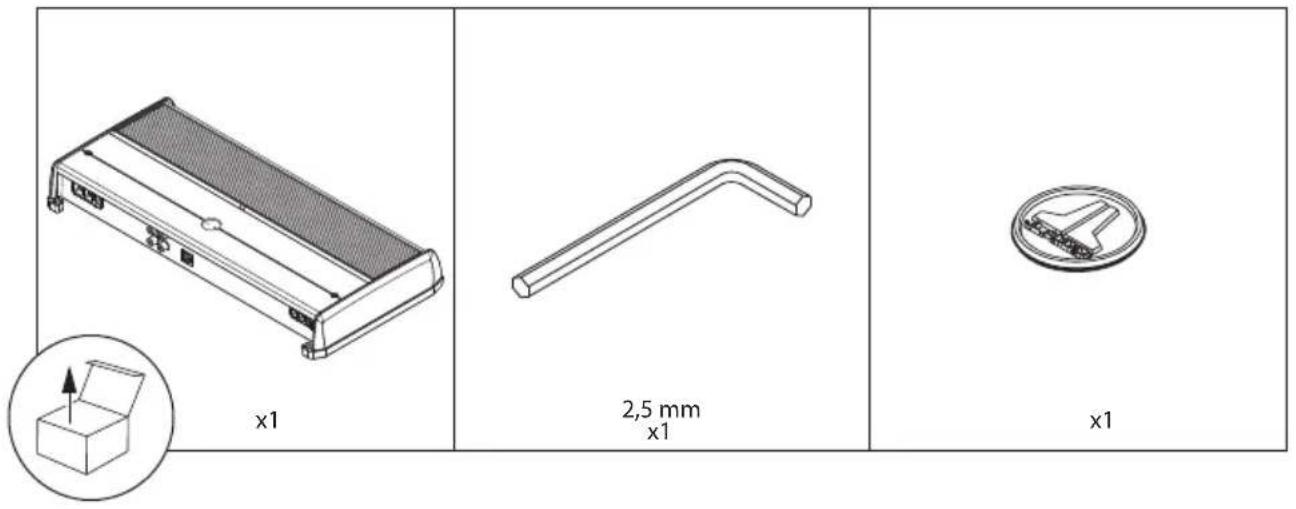

BEDIENUNGSANLEITUNG XDM10001 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

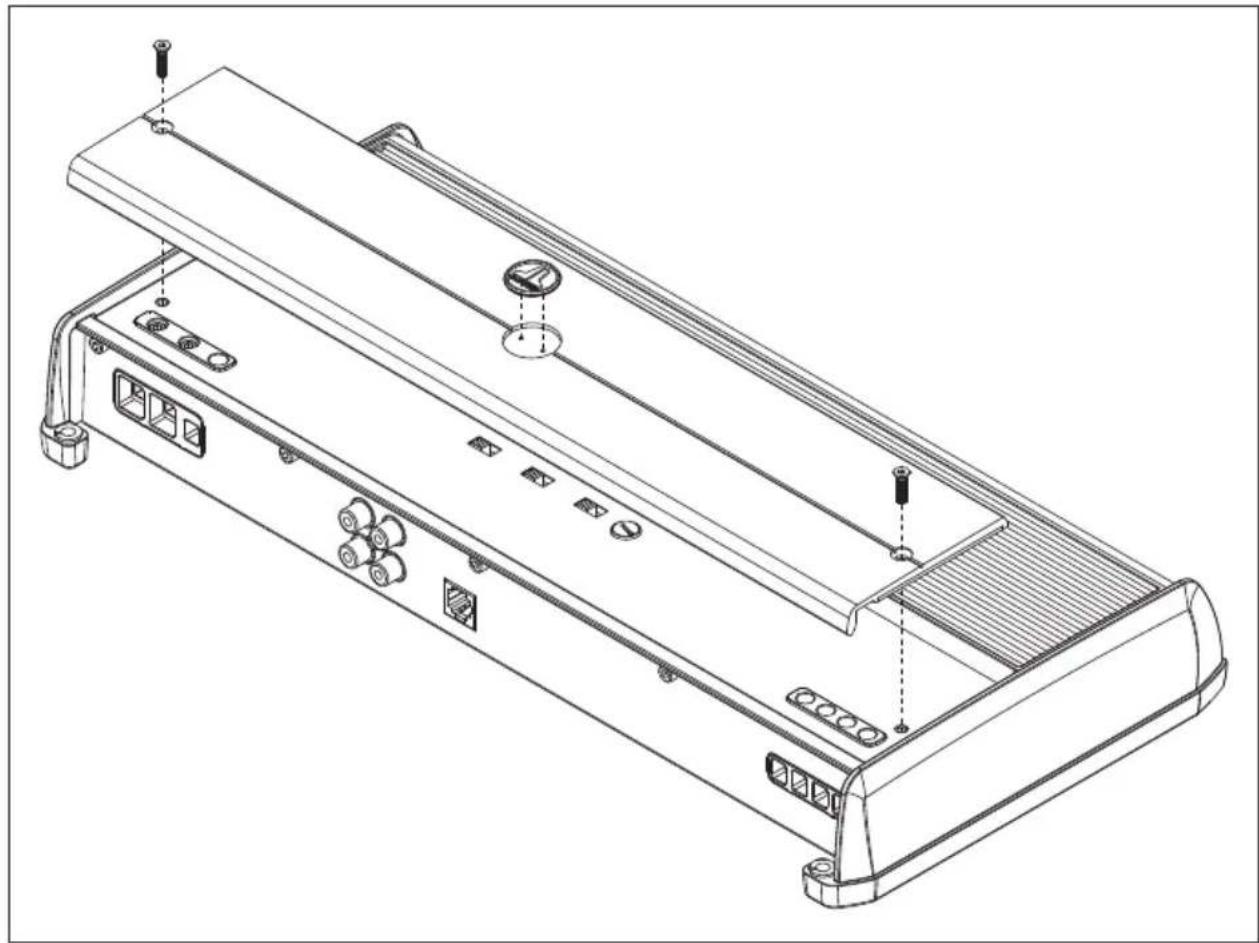

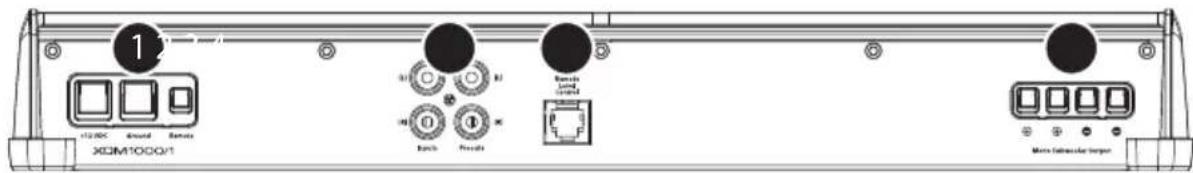

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+12V) Stromanschluss			4 AWG-Kabel (erforderlich)Installieren Sie eine 80A-Sicherung am (+) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungsanschluss			18 - 12 AWG KabelkapazitätSieheurn-On Mode für weitere Informationen
2	CH. 1Eingang	Linkes Eingangssignal, schwarzer Cinchstecker		Akzeptiert 200 mV - 4 V Eingangs-spannungWenn nur ein Subwoofer-Kanalsignal verfügbar ist, wird ein Y-Adapter empfohlen, um beide Eingänge zu speisen.
	CH. 2Eingang	Rechtes Eingangssignal, roter Cinchstecker
	Preout 1	Linkes Pass-Through Vorverstärkersignal, schwarzer Chinchstecker		Dasselbe Signal, das angeschlossen ist an CH. 1&2-EingängeUnbeeinflusst von den LP-Filtern des Verstärkers
	Preout 2 Rechtes Pass-Through Vorverstärkersignal, roter Chinchstecker
3	Remote-Lautstärke-regler	Remote-Lautstärkeregleranschluss (optional)(HD-RLC oder MHD-RLC)		Funktioniert ausschließlich als Pegeldämpfer:Vollständig gegen den Uhrzeigersinn = Pegel gedämpftVollständig im Uhrzeigersinn = Pegel unbeeinflusstMehrere Verstärker können über eine einzige HD-RLC-Steuerung bedient werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters und mehrerer Telefonkabel.
4	Mono Sub-woofer-Aus-gang	⊕	(+) Positiver Subwoofer-Ausgang	Die beiden positiven (+) Anschlüsse sind intern parallel verbundenDie beiden negativen (-) Anschlüsse sind intern parallel verbundenMinimale Impedanzlast: ≥2 Ohm16 - 8 AWG Kabelkapazität
		⊕	(+) Positiver Subwoofer-Ausgang
		⊖	(-) Negativer Subwoofer-Ausgang
		⊖	(-) Negativer Subwoofer-Ausgang

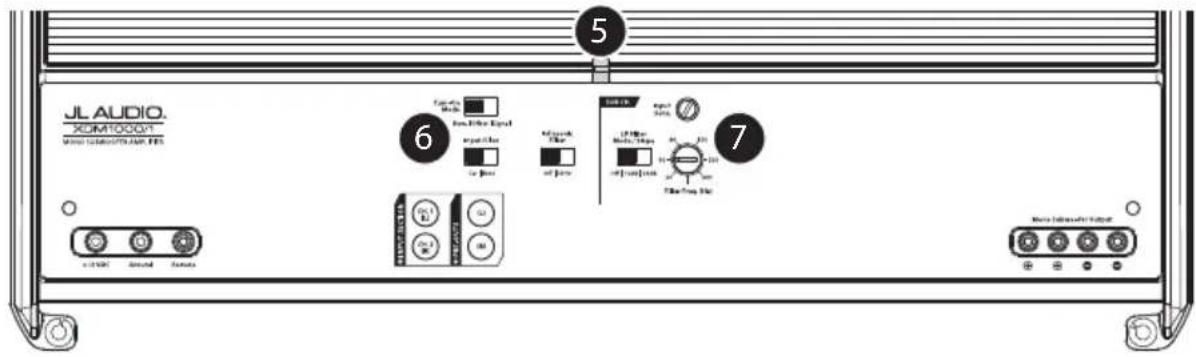

	Bedienelement(Funktion)	Einstellung Beschreibung
5	Status LED(Statusanzeige)(zeigt den Betriebs-status)	Blinkt grün Verstärker wird aktiviert, Ton ist abgeschaltet
		Grün Normaler eingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, reduzierte TonausgabeKehrt zum normalen Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau erreicht hat
		Amber(gelb)	Eingeschaltet im Sicherheitsmodus, Überstromzustand, Tonausgabe stummgeschaltetKann ein sich wiederholendes, hörbares tickendes oder pochendes Geräusch in der Ausgabe aufweisenPrüfen Sie auf einen Kurzschluss im Lautsprecher/Kabel oder eine niedrige Impedanz
		LEDs aus	Verstärker schaltet sich (unerwartet) aus, UnterspannungszustandTritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V fälltKehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V steigt
6	Turn-On Mode(Einschaltmodus)(konfiguriert Akti-vierungsmethode)	Remote	+12 V Remote-Einschaltleitung (empfohlen)Gesteuert durch einen geschalteten +12V-Stromkreis oder den Einschaltausgang Ihres Steuergeräts/OEM-Interface
		Offset	DC Offset-Sensing (automatisch)Schaltet sich ein, wenn das Vorhandensein eines kleinen Gleichstromsignals an den OEM-Audio-ausgängen erkannt wird, und schaltet sich aus, nachdem das Signal entfernt wurdeNur für Hochpegelsignale (Lautsprecher) ausgelegtErkennt ausschließlich das Eingangs-signal von CH. 1 (L)Bei der Verwendung von DC-Offset-oder Signalerkennungsmethoden wird der "Remote"-Anschluss zu einem +12V-Einschaltausgang.
		Signal	Signal-Sensing (automatisch)Schaltet sich durch die Erkennung von Full-Range-OEM-Audiosignalen ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangs-filteranwendung)	Car (Auto) Für die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boot)	Wählen Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Geräte mit hohem Stromverbrauch bemerken
	Infrasonic Filter(konfiguriert den Hoch-passfilter)	Off (Aus) Filter abgestellt	Darauf ausgelegt, Verstärkerleistung einzusparen und Subwoofer-Systeme zu schützen, ohne den Tiefpass-Bereich hörbar einzuschränken
		30 Hz	Betont Frequenzen unter 30 Hz mit einer Rate von 24 dB/Oktave
7	Input Sens.(Eingangsempf.)(passt die Eingangs-phase an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge des Verstärkers anzupassen.Siehe Anhang A für detaillierte Informationen.
	LP Filter Mode/Slope(konfiguriert den Tief-passfilter und Flanke)	Off (Aus) Filter abgestellt; lässt den gesamten Frequenzbereich der Eingänge durch
		12dB Betont die Frequenzen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		24dB Betont die Frequenzen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 24dB/Oktave
	Filter Freq. (Hz)(passt die Grenzfrequenz des Tiefpass-filters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Tiefpassfilters,von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

• Digitales Wechselstrom-Voltmeter
- Sinusförmiger Testton, der mit einem Referenzpegel von 0 dBfs in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (-10 dB, -20 dB etc.).
Vollbereichskanal/Verstärkeranwendungen: 1 kHz Subwooferkanal/Verstärkeranwendungen: 50 Hz
- Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth®-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle EQ/DSP-Modi Ihres tragbaren Mediaplayers deaktivieren.

Der Vorgang in neun Schritten

1. Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/n und den Lautsprecherausgangsverbindungen des Verstärkers ab.
2. Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal-Prozessoren ab. Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3. Stellen Sie den "Input Sens."-Regler des Verstärkers auf das Minimum.
4. Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatem Clipping bei voller Lautstärke.
5. Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6. Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätlaufstärke.
7. Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Vergewissern Sie sich, dass Sie die Spannung an den richtigen Anschlüssen (L+ und R-) messen.
8. Drehen Sie den "Input Sens."-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.
9. Nachdem Sie alle Kanalteile auf einen möglichst verzerrungsfreien Ausgangspegel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

- Erhöhen Sie für einen Verstärkerkanal oder ein Kanalpaar im System die "Input Sens." -Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher könnten beschädigt werden.

- Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ-Dämpfungen erfordern keine Nachjustierung.

Nennimpedanz Ziel AC Spannung
4 Ω 49,0 V
3 Ω 49,0 V
2 Ω 44,7 V
1 Ω nicht empfohlen

TECHNISCHE DATEN

Verstärkerteil
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung	80 A
Nennleistung RMS bei 14,4 V <1% THD+N	600W x 1 an 4 Ω 800W x 1 @ 3 Ω 1000W x 1 an 2 Ω
Nennleistung RMS bei 12,5 V <1% THD+N	500W x 1 an 4 Ω 650W x 1 an 3 Ω 800W x 1 @ 2 Ω
Frequenzgang	7 Hz–500 Hz (+0, -1dB)
S/N-Verhältnis (A-bewertet, 20 Hz–20 kHz Rauschbandbreite)	>83 dB (bei Nennleistung), >53 dB (bei 1 W)
Dämpfungsfaktor	>1000 / 50 Hz an 4 Ω, >500 / 50 Hz an 2 Ω
Eingangsteil
Anz. der Eingänge 2	(Ein Stereo-Paar)
Eingangstyp	Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich	200 mV – 4V RMS
Signalverarbeitung
Filtertyp	Aktiv, 12dB oder 24dB/Oktave, Tiefpass (50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler	HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	14,73 x 7,09 x 2,05 Zoll (374 mm x 180 mm x 52 mm)

Durch die Weiterentwicklung der Produkte können alle technischen Daten ohne Ankündigung geändert werden.
