Produkttyp	5-Kanal-Verstärker
Marke	JL Audio
Modell	XD1000/5v2
Ausgangsleistung (RMS gesamt)	1000 W
Leistung pro Kanal (4 Kanäle)	100 W RMS an 4 Ohm
Leistung des Subwoofer-Kanals	300 W RMS an 4 Ohm
Anzahl der Kanäle	5
Impedanz	2 - 8 Ohm (stabil bei 2 Ohm)
Stromversorgung	12 V DC (Fahrzeugbatterie)
Abmessungen (B x T x H)	262 x 183 x 50 mm
Gewicht	2,5 kg
Frequenzgang	12 Hz - 22 kHz
Filter	Einstellbare Tiefpass- und Hochpassfilter
Eingänge	Hochpegel (HP) und Niedrigpegel (RCA)
Ausgänge	5 Kanäle (4 + 1 Subwoofer)
Fernbedienung	Eingang für Subwoofer-Pegel-Fernbedienung (optional)
Schutzfunktionen	Überhitzung, Kurzschluss, Überstrom
Wartung	Mit einem trockenen Tuch reinigen, chemische Mittel vermeiden
Reparierbarkeit	Ersatzteile über den JL Audio Kundendienst erhältlich
Verwendung	Auto und Marine

Häufig gestellte Fragen - XD1000/5v2 JL Audio

Wie hoch ist die Leistung des Verstärkers XD1000/5v2?

Die Gesamt-RMS-Leistung beträgt 1000 W. Sie verteilt sich auf 4 Kanäle mit je 100 W RMS an 4 Ohm und einen Subwoofer-Kanal mit 300 W RMS an 4 Ohm.

Welche Art von Stromversorgung wird benötigt?

Der Verstärker arbeitet mit 12 V DC, typischerweise von der Fahrzeugbatterie. Es wird eine geeignete Kabelstärke empfohlen.

Kann ich diesen Verstärker mit Original-Lautsprechern verwenden?

Ja, dank der Hochpegel-Eingänge (HP) ist er ohne zusätzlichen Adapter mit OEM-Audiosystemen kompatibel.

Welche Abmessungen hat der Verstärker?

Die Abmessungen betragen 262 mm Breite, 183 mm Tiefe und 50 mm Höhe.

Ist es möglich, die Kanäle zu brücken?

Nein, das Brücken wird bei diesem Modell nicht unterstützt. Jeder Kanal muss einzeln verwendet werden.

Wie stelle ich die Filter ein?

Die Tiefpass- und Hochpassfilter sind über Potentiometer am Verstärker einstellbar. Für den Subwoofer-Kanal verwenden Sie den Tiefpassfilter.

Ist der Verstärker gegen Überhitzung geschützt?

Ja, er verfügt über einen integrierten Überhitzungsschutz, der den Verstärker bei zu hoher Temperatur abschaltet.

Kann eine Subwoofer-Pegel-Fernbedienung verwendet werden?

Ja, es ist ein Eingang für eine optionale Fernbedienung (Modell RBC-1) vorgesehen, mit der die Subwoofer-Lautstärke ferngesteuert werden kann.

Wie schwer ist das Gerät?

Das Gewicht beträgt ca. 2,5 kg.

Wo finde ich Ersatzteile?

Ersatzteile sind über den autorisierten JL Audio Kundendienst erhältlich. Kontaktieren Sie einen Händler oder den offiziellen Kundenservice.

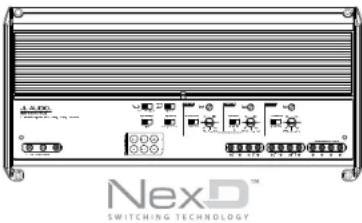

BEDIENUNGSANLEITUNG XD1000/5v2 JL Audio

1.000 W 5-Kanal-Verstärker mit 2-Wege-/3-Wege-Frequenzweiche

Herzlichen Glückwunsch zum Kauf eines JL Audio Verstärkers für Ihr KFZ-Soundsystem.

Das Design und die Herstellung Ihres Verstärkers unterliegen strengen

Anforderungen, um jahrelanges Musikvergnügen in Ihrem Fahrzeug zu gewährleisten. Um die bestmögliche Leistung zu erzielen, empfehlen wir Ihnen,

die Montage Ihres neuen Verstärkers von einem autorisierten JL Audio-Händler durchführen zu lassen. Ihr autorisierter Händler hat die notwendige Schulung, Erfahrung und das nötige Werkzeug, um die optimale Leistung des Produkts sicherzustellen. Falls Sie den Verstärker selbst montieren wollen, so sollten Sie dieses Handbuch unbedingl gründlich durchlesen, um sich mit den Anforderungen für die Montage und der Einstellung vertraut zu machen.

Sollten Sie irgendwelche Fragen in Bezug auf die Anweisungen in diesem Handbuch oder in Bezug auf den Betrieb des Verstärkers haben, so wenden Sie sich bitte an Ihren JL Audio Fachhändler. Falls Sie weitere Unterstützung zum Produkt benötigen, wenden Sie sich bitte an die Audio Design GmbH Support Holline (JL Audio Vertrieb Deutschland) während der üblichen Geschäftszeiten:

Tel. [phone] - 9465-92

SCHÜTZEN SIE IHR GEHÖRI

Wir wollen Sie langfristig als Kunden behalten. Daher möchten wir Ihnen nahelegen, bei der Nutzung dieses Produkts Vorsicht walten zu lassen, um Ihr Gehör und das Gehör anderer Personen in Ihrem Fahrzeug nicht zu schädigen. Wissenschaftliche Studien haben gezeigt, dass anhaltende hohe Lautstärke zu irreversiblen Hörschäden führen kann. Dieser Verstärker kann (genau wie alle anderen Hochleistungsverstärker) im Verbund mit einem entsprechenden Lautsprechersystem ein derarliches Lautstärkeniveau erreichen. Bitte setzen Sie sich nur in begrenztem Umfang hohen Lautstärken aus.

Während der Fahrt sollten Sie Ihr Audiosystem so betreiben, dass Sie immer noch Geräusche (Hupen, Sirenen etc.) ausreichend wahrnehmen können, um den sicheren Betrieb Ihres Fahrzeugs zu gewährleisten.

SERIENNUMMER

Sollte Ihr Verstärker einer Reparatur oder Wartung bedürfen oder sollte er jemals gestohlen werden, benötigen Sie die Seriennummer des Produkts. Bitte nehmen Sie sich die Zeit, die Seriennummer in das unten angegebene Feld einzutragen. Die Seriennummer befindet sich auf der Unterseite des Verstärkers und auf seiner Verpackung.

Seriennummer:

EINBAUSITUATION

Dieser Verstärker ist für den Betrieb in Fahrzeugen gedacht, die über 12-Volt Systeme mit Minuspol an Masse verfügen. Die Benutzung dieses Produkts in Fahrzeugen mit Pluspol an Masse und/oder abweichenden Spannungen kann zur Beschädigung des Produkts führen und zum Erlöschen der Garantie.

Dieses Produkt ist für die Verwendung in Luftfahrzeugen nicht zugelassen.

Versuchen Sie nicht, die Ausgänge dieses Verstärkers mit den Ausgängen eines anderen (auch eines identischen) Verstärkers zu „überbrücken“.

VORBEREITUNG DES EINBAUS

Es ist wichtig, dass Sie sich die Zeit nehmen, dieses Handbuch gründlich zu lesen, und den Einbau sorgfältig vorbereiten. Bei der Vorbereitung des Einbaus müssen Sie unter anderem die folgenden Faktoren bedenken:

Effiziente Kühlung:

Das Außengehäuse Ihres Jl. Audio-Verstärkers ist so konzipiert, dass es die Wärme von den Schaltkreisen des Verstärkers abführt. Dieses Außengehäuse ist mit möglichst großer Luftzuführ zu versorgen, um eine optimale Kühlung zu gewährleisten. Wird der Verstärker in einem kleinen, schlecht belüfteten Fach eingebaut, so kann dies zu einer überhöhten Erwärmung und schlechterer Leistung führen. Wenn der Verstärker im Rahmen des Finhaus umschlossen werden muss, so empfiehlt sich die Belüftung dieser Einfasstung mit Hilfe eines Ventilators. Für normale Anwendungen ist eine Kühlung mit Ventilator nicht notwendig.

WICHTIG

Es wird dringend davon abgeraten, den Verstärker verkehrt herum zu montieren. Wird der Verstärker unter einem Sitz angebracht, sollten zur Gewährleistung einer ordnungsgemäßen Kühlung mindestens 2,5 cm Raum über dem Außengehäuse des Verstärkers vorhanden sein.

Sicherheitsmaßnahmen:

Ihr Verstärker muss in einer trockenen, gut belüfteten Umgebung installiert werden und darf dabei nicht die Sicherheitseinrichtungen Ihres Fahrzeugs beeinträchtigen (Airbags, Sicherheitsgurte, ABS etc.). Sie sollten sich außerdem die Zeit nehmen, den Verstärker sicher zu befestigen, so dass er sich im Fall einer Kollision oder einer plötzlichen Erschütterung des Fahrzeugs nicht löst.

Dumme Fehler, die man vermeiden sollte

• Bevor Sie Löcher in Ihr Fahrzeug bohren, sollten Sie unbedingt sicherstellen, dass Sie nicht den Benzintank, Bremsleitungen, Kabelstränge oder sonstige wichtige Teile des Fahrzengs anbohren.
• Kabel dürfen nicht unter dem Fahrzeug oder auf der Außenseite des Fahrzeugs geführt werden. Dies ist sehr gefährlich und kann zu erheblichen Schäden an Ihrem Fahrzeug oder Ihrer körperlichen Unversehrtheit führen.
• Schützen Sie alle Kabel des Systems vor scharfen Metallkanlen und Abnutzung, indem Sie bei der Kabelverlegung sorgfältig vorgehen und die Kabel korrekt befestigen sowie Kabeltüllen und Isolierrohre benutzen, wo dies notwendig ist.
• Der Verstärker darf nicht im Motorraum, unter dem Fahrzeug, auf dem Dach oder in sonstigen Bereichen angebracht werden, wo er Wind und Wetter ausgesetzt ist.

ProduktbesCHreibung

Der JL Audio XD1000/5v2 ist ein 5-Kanal-Systemverstärker, bei dessen Hauptkanälen die ultraschnelle JL Audio NexD™ Schalttechnologie und bei dessen Subwoofer-Kanal die schnelle NexD™ Schalttechnologie zum Einsatz kommt. Die NexD™ Technologien liefern hervorragende Klangtreue und Effizienz.

Der XD1000/5v2 Verstärker kann mit vielen verschiedenen Steuergeräten und System-Konfigurationen betrieben werden.

tYPisCHer installationsablauf

Die folgenden Anweisungen beschreiben den typischen Ablauf einer Verstärkerinstallation, bei der ein nachträglich eingebautes Steuergerät (kein ab Werk eingebautes Gerät) oder ein OEM-Interface-Prozessor (wie z.B. CleanSweep CI.441dsp) verwendet wird. Bei einigen Konfigurationen können zusätzliche Arbeitsvorgänge und Abläufe notwendig sein. Bei weiteren Fragen zum Einbau kontaktieren Sie bitte Ihren autorisierten JI. Audio Fachhändler.

1) Trennen Sie die Verbindung des Kabels zum Minuspol der Fahrzeugbatterie und sichern Sie das lose Kabel, damit nicht unbeabsichtigt eine Stromverbindung entstehen kann. Diese Maßnahme muss unbedingt durchgeführt werden!
2) Verlegen Sie das Stromkabel (Durchmesser mind, 3,2 mm) von der Batterie zum Einbauort des Verstärkers. Achten Sie darauf, dass es bei der Verlegung nicht beschädigt wird und nicht den Betrieb des Fahrzeugs beeinträchtigt. Benutzen Sie ein Stromkabel mit mindestens 6,5 mm Durchmesser und einen gesicherten Verteilerblock, wenn Sie zusätzlich zum XD1000/5v2 weitere Verstärker einbauen möchten.
3) Verbinden Sie das Stromkabel mit dem Pluspol der Fahrzeugbatterie. Sichern Sie die Leitung innerhalb von 45 cm ab dem Pluspol mit einem geeigneten Sicherungssockel (und Verbindungen) ab. Diese Sicherung ist zum Schutz Ihres Fahrzeugs unbedingt erforderlich. Stecken Sie die Sicherung erst ein, wenn das Stromkabel korrekt mit dem Verstärker verbunden ist.
4) Verlegen Sie die Audio-Signalkabel und die Remote-Einschaltleitung vom Steuergerät zum Einbauort des Verstärkers
5) Verlegen Sie die Lautsprecherkabel von den Lautsprechern zum Einbauort des Verstärkers.

6) Suchen Sie einen soliden metallischen Massepunkt in der Nähe des Verstärkers und schließen Sie das Massekabel (Minus) mit geeignelern Anschlusszubehör dort an (es wird empfohlen, die JL Audio ECS-Erdungsklemme XB-MGLU zu verwenden). Verwenden Sie ein Kabel mit mindestens 5,2 mm Durchmesser. Achten Sie darauf, dass seine Länge zwischen Verstärker und Massepunkt nicht größer als 90 cm ist. In einigen Fahrzeugen kann es erforderlich sein, das Massekabel der Fahrzeugbatterie durch ein Kabel mit größerem Durchmesser zu ersetzen. (Beachten Sie dazu den Abschnitt „WICHTIG“ auf Seite 5).
7) Befestigen Sie den Verstärker sicher am Einbauort.
8) Verbinden Sie die positiven und negativen Stromkabel mit dem Verstärker. Das Anbringen einer Sicherung in der Nähe des Verstärkers ist nicht notwendig, wenn der XD1000/5v2 das einzige Gerät ist, das von der gesicherten Hauptstromleitung gespeist wird. Wenn sich der XD1000/5v2 die gesicherte Hauptstromleitung mit weiteren Verstärkern oder anderen Geräten teilt, so sichern Sie jeden Verstärker bzw. jedes Gerät innerhalb von 30 cm Kabellänge mit einem gesicherten Verteilerblock oder mehreren einzelnen Sicherungsblöcken/integrierten Sicherungen ab.
9) Verbinden Sie die Remote-Schaltleitung mit dem Verstärker.
10) Verbinden Sie die Audio Signalkabel mit dem Verstärker.
11) Verbinden Sie die Lautsprecherkabel mit dem Verstärker.
12) Überprüfen Sie die Einstellungen des Verstärkers und stellen Sie sicher, dass diese den Erfordernissen Ihres Soundsystems entsprechen.
13) Setzen Sie die Sicherung der Stromleitung (80 A für einen XD1000/5v2) in den Sicherungshalter ein und schließen Sie den Minuspol der Fahrzeugbatterie wieder an.
14) Schalten Sie das Steuergerät bei geringer Lautstärke ein und überprüfen Sie noch einmal, ob alle Einstellungen am Verstärker korrekt sind. Bitte drehen Sie die Lautstärke nicht sofort voll auf, sondern vergewissern Sie sich erst, dass alle Einstellungen korrekt sind.

15) Stellen Sie dann die Fingangsempfindlichkeit so ein, dass eine ausgewogene Klangbalance zwischen dem Subwnofer und den Lautsprechern sowie die gewünschte Ausgangsleistung erreicht werden. Beachten Sie Anhang A (Seite 14) für die korrekte Einstellung der Fingangsempfindlichkeit. 16) Genießen Sie zur Belohnung für Ihre Arbeit Ihre Lieblingsmusik.

stromansCHlüsse

Bevor Sie mit der Installation des Verstärkers beginnen, müssen Sie das Minus-Stromversorgungskabel (Masse) von der Fahrzeugbatterie trennen. Dies verhindert Beschädigungen am Soundsystem, am Fahrzeug und schützt Sie selbst während der Installation

Die „+12 VDC“ und „Ground“ Masse-Anschlüsse sind für den Anschluss von Kabeln mit einem Durchmesser von 5,2 mm gedacht. Der korrekte Kabeldurchmesser für diesen Verstärker ist 5,2 mm.

Wenn Sie zusätzlich zum XD1000/5v2 weitere Verstärker einbauen und für alle Verstärker ein gemeinsames Stromversorgungskabel verwenden möchten, benutzen Sie einen Kabeldurchmesser von 6,5 mm bis 8,25 mm (abhängig vom Gesamtstrombedarf aller Verstärker des Systems). Verbinden Sie dieses große Stromversorgungskabel mit einem gesicherten Verteilerblock, für sich so nahe wie möglich bei den Verstärkern befindet (maximal 30 cm Kabellänge). Der gesicherte Ausgang des Verteilerblocks wird mit dem XD1000/5v2 über ein Stromkabel mit einem Durchmesser von 5,2 mm verbunden. Wir empfehlen die Verwendung von gesicherten Verteilerblöcken von JL Audio ECS (XD-FDBU-2 und XD-FDBU-4)

Hinweis: Ein größerer Kabeldurchmesser bedeutet ein dickeres Kabel und umgekehrt.

Um das Stromversorgungskabel am Verstärker aanzuschließen, müssen Sie zunächst die Schraube auf der Oberseite der Anschlussleiste mit Hilfe der beiliegenden 2,5 mm Sechskant-Stülschlüssels losdrehen. Isolieren Sie das Ende der Kabel auf 12 mm Länge ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sichtbar ist. Halten Sie das Kabel in der korrekten Position und ziehen Sie die Schraube vorsichtig fest. Achten Sie darauf, die Schraube nicht zu überdrehen.

Die Verbindung zur Masse sollte mit Hilfe eines 5,2 mm Kabels zu einem soliden Blechteil des Fahrzeugs erfolgen und so kurz wie möglich sein. Die Oberfläche des Blechs sollte am Kontaktpunkt angeschliffen werden, um einen sauberen, leitfähigen Kontakt zwischen dem Metall der Karosserie und dem Ende des Massekabels herzustellen. Für eine optimale Erdung empfehlen wir die Verwendung einer Erdungsklemme von JL Audio ECS (XB-MGLU). Alternativ können Sie eine Blechschraube oder einen Bolzen mit einer Zahnscheibe benutzen.

Alle Kabel, die durch Metall führen (wie etwa brandschützende Trennwände) müssen durch eine hochwertige Gummi-Durchführungsdichtung geschützt werden, um eine Beschädigung der Kabelisolierung zu verhindern. Es besteht ansonsten die Gefahr gefährlicher Kurzschlüsse.

! WICHTIG

Viele Fahrzeuge verfügen nur über eine sehr dünne (2,6 mm bis 4 mm) Stromleitung für die Masseverbindung zwischen Karosserie und Batterie sowie für die Pluspolverbindung mit der Lichtmaschine. Um Spannungsbfälle zu vermeiden, sollten diese Kabel auf 5,2 mm Durchmesser aufgerüstet werden, wenn ein Verstärkersystem mit Hauptsicherungsnennwerten von über 60 A installiert wird.

NOTWENDIGE SICHERUNGEN

Es ist unbedingt erforderlich, dass das/ die Hauptstromkabel für den/die Verstärker im System innerhalb von maximal 45 cm vom Pluspol der Fahrzeugbatterie mit einer Sicherung versehen werden. Der Sicherungswert jedes Stromkabels sollte so hoch sein, dass alle angeschlossenen Geräte über dieses Stromkabel versorgt werden können. Wird nur der XD1000/5v2 von dem Stromkabel versorgt, wird eine 80 A Sicherung empfohlen.

Falls Sie den Verstärker nahe an seinen Stromanschlüssen sichern (falls mehr als ein Verstärker über das Hauptstromkabel gespeist wird), sollten Sie eine 80 A Sicherung verwenden (wir empfehlen MAXI™ Kunststoffsicherungen).

EINSCHALTOPTIONEN

Der XD1000/5v2 kann auf drei verschiedene Arten ein- und ausgeschaltet werden; die mittels des „Turn-On Mode“ Schalters am Verstärker eingestellt werden. Bitte lesen Sie diese Optionen durch und wählen Sie die für Ihr System am besten geeignete.

1) +12 V Remote-Einschaltleitung

2) Signal-Sensing-Schaltung

3) DC-Offset-Sensing-Einschalten

+12 V Remote-Schaltleitung: Diese

Option wird für das Ein- und Ausschalten des Verstärkers empfohlen. Der Verstärker schaltet sich ein, wenn +12 Volt am „Remote“-Anschluss anliegen, und schaltet sich ab, wenn die +12 Volt abgeschaltet werden. Das +12 Volt Einschaltsignal wird üblicherweise über die Remote-Finschaltleitung eines Steuergeräts geliefert. Der „Remote“-Anschluss des XD1000/5v2 ist auf Kabel mit einem Durchmesser von 1 - 2 mm ausgelegt. Um die Remote-Finschaltleitung am Verstärker anzuschließen, lösen Sie zunächst die Schraube auf der Klenmleiste mit dem

beiliegenden 2,5 mm Sechskant-Stiftschlüssel. Am Ende des Kabels sollten Sie etwa 12 mm der Kabelisolierung abziehen. Führen Sie anschließend das abisolierte Ende soweit in den Anschluss ein, bis kein blankes Metall am Kabel mehr zu sehen ist. Halten Sie das Kabel in der korrekten Position und ziehen Sie die Schraube vorsichtig fest. Achten Sie darauf, die Schraube nicht zu überdrehen.

Sollte ein Steuergerät nicht über einen dedizierten Remote-Schaltausgang verfügen, so können Sie eine der folgenden Optionen nutzen:

Diese Methoden sind nützlich, wenn ein herkömmliches +12 V Schaltsignal in einem System nicht verfügbar ist. Sie gestatten es, den Verstärker zu betreiben, ohne eine Remote Schaltleitung am Steuergerät finden zu müssen. Das kann sehr hilfreich sein, wenn Sie den Verstärker an ein (Werks-)audiosystem anschließen wollen, das über keine konventionelle +12 V Schalteitung verfügt.

Je nach den Eigenschaften des Audiosignals kann eine der folgenden Methoden besser funktionieren als die anderen. Wir empfehlen, zunächst DC Offset-Sensing auszuprobieren, da es bei dieser Option nach Abschaltung des Signals nicht zu einer langen Verzögerung kommt bis das System abgeschaltet wird.

DC Offset-Sensing: Der Verstärker wird ein- und ausgeschaltet, wenn ein sehr schwaches DC-Signal (Offset) erkannt wird, das typischerweise am Audio-Ausgang der meisten (Werks-)Steuergeräte und Verstärker anliegt. Der Verstärker wird ein- und ausgeschaltet, wenn dieses DC-Signal anliegt bzw. nicht anliegt. Die Sensibilität dieses Schaltkreises ist für relativ hohe Ströme (Lautsprecher) ausgelegt, nicht für niedrige (Vorverstärker). Der Schaltkreis erkennt lediglich das Eingangssignal „K. 1“ (links).

Signal Sensing: Der Verstärker wird ein- und ausgeschaltet, wenn ein Vollbereichs-Audiosignal an seinem Fingangskanal 1 („K. 1“, links) anliegt. Wurde über mehrere Minuten kein Signal gesendet, schaltet sich der Verstärker ab. Die Sensibilität dieses Schaltkreises ist für relativ hohe Ströme (Lautsprecher) ausgelegt, nicht für niedrige (Vorverstärker). Der Schaltkreis reagiert auf Signale im mittleren Frequenzbereich. Dies verhindert Fehlschaltungen aufgrund von Signalen, die auf die Bewegung von Lautsprechern

zurückzuführen sind, die mit dem Eingangssignal des Verstärkers parallel geschaltet sind.

WICHTIG

Beim Signal- und DC-Sensing wird der „Remote“-Einschaltanschluss zu einem Remote-Einschaltausgang. Dies gestaltet es dem XD1000/5v2 andere Verstärker im Audio-System einzuschalten, die nicht über Signal-Sensing verfügen.

Das Eingangsteil des XD1000/5v2 ermöglicht es Ihnen, mithilfe von zwei, vier, sechs oder acht differential-symmetrischen Eingängen Signale an das Verstärkerteil zu senden.

Die Verbindungen zum Eingang werden über vier Paar herkömmliche Cinch-Buchsen hergestellt.

Möchten Sie den XD1000/5v2 mit sechs separaten Kanälen versehen, verwenden Sie einfach alle acht Eingänge und stellen Sie den „Input Mode“ Schalter auf „6 K“. Der Verstärker verbindet automatisch das linke und rechte Eingangssignal am „Sub K.“ zu einem Mono-Signal. Wenn Ihnen nur ein Kanal mit Subwoofer-Signal zur Verfügung steht, ist es zulässig, nur einen der „Sub K.“-Eingänge zu nutzen. Für ein optimales Ergebnis empfehlen wir jedoch den Einsatz eines Y-Adapters zur Versorgung beider „Sub K.“-Eingänge.

Möchten Sie am XD1000/5v2 nur vier Eingangskanle verwenden, stellen Sie den „Input Mode“-schalter auf „4 K.“ und verwenden Sie die Eingänge an K 1 & 2 sowie K 3 & 4. In diesem Modus bezieht der XD1000/5v2 das Signal des Subwoofer-Kanals aus der Summe aller vier Eingangssignale. Der Bass wird nicht gedämpft, wenn das Signal vom Hauptgerät von vorn nach hinten gedämpft wird.

Sie können aber auch nur zwei Eingangskanäle verwenden, um an alle fünf Verstärkerkanäle Signale zu senden. Stellen Sie dazu den „Input Mode“-Schalter auf „2 K.“ und verwenden Sie nur die Eingänge zu den Kanälen 1 & 2. In diesem Modus wird Kanal 3 über das Signal von Kanal 1 und Kanal 4 über das Signal von Kanal 2 betrieben. Der Verstärker fasst die Hauptcingangssignale für den Subwoofer-Kanal automatisch zu einem Mono-Signal zusammen.

Eingangsspannungs-Bereich:

Eingangsspannungs-Bereich: Das Eingangsteil des XD1000/5v2 hat einen großen Eingangsspannungs-Bereich (200 mV - 8 V). Dieser Bereich ist in zwei Teilbereiche unterteilt, die mit dem „Input Voltage“-Schalter entsprechend eingestellt werden können:

„Low“ (niedrig): für Vorverstärker-Signale „High“ (hoch): Für Lautsprecher-Signale

Ist der „Input Voltage“-Schalter auf „Low“ gestellt, wird für alle Eingangskanäle ein Fingangsempfindlichkeit-Bereich zwischen 200 mV und 2 V eingestellt. Das bedeutet, dass die „Input Sens.“-Drehregler für alle Kanalteile innerhalb dieses Spannungsbereichs arbeiten. Sollten Sie ein nachträglich eingebautes Steuergerät mit konventionellen Ausgängen am Vorverstärker verwenden, werden Sie sich sehr wahrscheinlich für diese Variante entscheiden.

Ist der „Input Voltage“-Schalter auf „High“ gestellt, wird für alle Eingangskanäle ein Eingangsemplindlichkeits-Bereich zwischen 800 mV und 8 V eingestellt. Dies ist am besten für bestimmte Hochpegel-Signale von Vorverstärkern und Lautsprecher-Ausgängen von Steuergeräten sowie kleinen Verstärkern. Um Lautsprecher-Ausgänge am XD1000/5v2 anschließen zu können, müssen die Lautsprecherkabel des Steuergeräts oder des kleinen Verstärkers für links und rechts mit je einem Cinchstecker versehen oder mit Cinch Kabeln verbunden werden. Alternativ können Sie JL Audio ECS Lautsprecherkabel-Cinchadapter verwenden (XD-CLRAIC2-SW).

Für den XD1000/5v2 sind normalerweise keine Verstärker-Adapter notwendig. Wenn Sie feststellen, dass das Ausgangssignal nicht ausreichend verringert werden kann, wenn ein direktes Iautsprecherpegel-Signal am Verstärker anliegt und der „Input Voltage“-Schalter auf „High“ gestellt ist, kann ein Ausgangspegel-Konverter oder Spannungsteiler benutzt werden, um den Signalpegel zu reduzieren.

einstellung der

eingangsemPFindliCHkeit

Über die mit „Input Sens.“ beschrifteten Regler an jedem Kabelteil kann die Ausgangsspannung des Steuergeräts an den Eingangspegel für jede Kanalbündelung angepasst werden, um ein möglichst unverzerrtes Ausgangssignal zu erzielen. Drehen Sie den Regler im Uhrzeigersinn, um die Eingangsempfindlichkeit zu erhöhen (lauter bei gleicher Eingangsspannung). Die Drehung entgegen dem Uhrzeigersinn führt zu einer niedrigeren Empfindlichkeit (leiser bei gleicher Eingangsspannung).

Genauere Informationen über die optimale Einstellung des Verstärkers für ein maximales unverzertes Ausgangssignal finden Sie in Anbang A (Seite 12) dieses Handbuchs. Nachdem Sie die entsprechenden Schritte durchgeführt haben, können Sie die mit einem oder allen „Input Sens.“-Reglern die Eingangsempfindlichkeit herunterregeln, bis das System ausgewogen eingestellt ist.

Stellen Sie „Input Sens.“ für keinen Kanal eines Verstärkers im System über den durch das in Anhang A (Seite 14) angegebene Verfahren ermittelten Maximalwert ein. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher könnten beschädigt werden.

Filtereinstellung

Die meisten Lautsprecher können konstruktiv nicht das gesamte für den Menschen hörbare Frequenzspektrum wiedergeben. Ats diesem Grund bestehen die meisten Lautsprechersysteme aus mehreren Lautspruchern, die jeweils einen bestimmten Frequenzbereich wiedergeben. Mit Hilfe von Filtern wird festgelegt, welcher Frequenzbereich zum jeweiligen Teil des Lautsprechersystems geschickt wird. Die Aufteilung der Frequenzbereiche auf verschiedene Lautsprecher kann über passive Filter erfolgen (Spulen und/oder Kondensatoren zwischen den Verstärkerausgängen und den Sprachern). Dies ist zur Filterung zwischen Mittel- und Hochtonern völlig ausreichend. Die Filtering zwischen Subwoofer-Systemen und Satellitenlautsprechersystemen erfolgt dagegen am Besten über aktive Filter, mit deren Hilfe der Frequenzbereich am Fingang zum Verstärker abgeschnitten wird. Aktive Filter sind stabiler als passive Filter und verursachen keinen zusätzlichen Widerstand, der die Leistung des Subwoofer beeinträchtigen kann.

Der in jedem Kanalteil eingebaute aktive Filter des XD1000/5v2 kann eingesetzt werden, um zu verhindern, dass schädliche und/oder unerwünschte Frequenzen durch die Verstärkerteile

zu dem/den Iautsprecher/n gelangen. So wird ein besseres Klanggleichgewicht erzielt und Verzerrungen sowie mögliche Iautsprecherdefekte vermieden. Der richtige Einsatz dieser Filter kann die Lebensdauer und Klangtreue Ihres Audio-Systems erheblich verlängern.

1) „Filter Mode“-Regler: Der XD1000/Sv2 ist je Hauptkanalpaar mit einem Filter für 12 dB pro Oklave ausgestattet (ein Hochpass-Filter für die Kanäle 1 & 2 und ein weiterer Hochpass-/Bandfilter für die Kanäle 3 & 4). Der Subwoofer-Kanal verfügt über einen Tiefpass-Filter mit Abfall von wahlweise 12 dB oder 24 dB/Oktave. Jeder dieser Filter kann konfiguriert oder über die dreistufigen „Filter Mode“-Schalter in jedem Kanalteil komplett abgestellt werden:

Filter für Kanäle 1 & 2: Nur 12 dB/Oktave Hochpass, mit x10 Verteilerschalter „Off“:

Damit wird der Filter komplett abgestellt, so dass an den Eingängen zur Versorgung dieser Kanäle die volle Frequenzbreite zur Verfügung steht. Dies eignet sich vor allem für Systeme mit äußeren aktiven Frequenzweichen oder die bei diesem Kanalpaar eine Vollbereichs-Wiederherstellung erfordern.

„x ^16 (Hochpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die unter der eingestellten Filterfrequenz liegen, auf 12 dB pro Oktave abgeschwächt werden. Dies eignet sich vor allem für den Anschluss von Auto-Lautsprechern oder Koaxialsteckern an diesem Kanalpaar in Bi-Amping-Systemen.

„x10“ (Hochpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die ZEHNMAL HÖHER sind als die angezeigte Filterfrequenz, auf 12 dB pro Oktave abgeschwächt werden. Dies eignet sich vor allem für den Anschluss von Hochtonlautsprechern an diesem Kanalpaar in Tri Amping Systemen.

Filter für Kanäle 3 & 4: 12 dB/Oktave Hochpass- oder Bandfilter

„Off“: Damit wird der Filter komplett abgestellt, so dass an den Eingängen zur Versorgung dieser Kanäle die volle Frequenzbreite zur Verfügung steht. Dies eignet sich vor allem für Systeme mit äußeren aktiven Frequenzweichen oder die bei diesem Kanalpaar eine Vollbereichs-Wiederherstellung erfordern.

„BP ^4 (Hochpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die unter der eingestellten Filterfrequenz UND über der Filterfrequenz der Kanäle 1 & 2 liegen, auf 12 dB pro Oktave abgeschwächt werden. Das eignet sich vor allem für den Anschluss von Mittelbass- und Mittelbereichslautsprechern in Tri-Amping-Systemen.

„HP“ (High-Pass, Hochpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die unter der eingestellten Filterfrequenz liegen, auf 12 dB pro Oktave abgeschwächt werden. Das eignet sich vor allem für den Anschluss von Auto-Lautsprechern oder Koaxialsteckern an diesem Kanalpaar in Bi-Amping-Systemen.

Filter für Subwoofer-Kanal: 12 dB/Oktave oder 24 dB/Oktave, nur Tiefpass

„Off“: Damit wird der Filter komplett abgestellt, so dass an den Eingängen zur Versorgung dieses Kanals die volle Frequenzbreite zur Verfügung steht. Dies eignet sich vor allem für Systeme mit äußeren aktiven Frequenzweichen.

„12dB“ (Tiefpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die über der eingestellten Filterfrequenz liegen, auf 12 dB pro Oktave abgeschwächt werden. Dies eignet sich vor allem für den Anschluss von Subwoofern in Bi-Amping-Systemen. Dieser seichtere Abfall schwächt hohe Frequenzen in Ihrem Subwoofer-Signal sanft ab. Er eignet sich vor allem für Limousinen und Coupés mit Kofferratum.

„24dB ^4 (Tiefpass): Damit wird der Filter so konfiguriert, dass Frequenzen, die über der eingestellten Filterfrequenz liegen, auf 24 dB pro Oktave abgeschwächt werden. Dies eignet sich vor allem für den Anschluss von Subwoofern in Bi-Amping-Systemen. Dieser steilere Abfall entfernt aggressiv hohe Frequenzen aus Ihrem Subwoofer-Signal. Er eignet sich vor allem für Geländewagen, Kombiwagen und Wagen mit Fließheck.

2), "Filter Freq. (Hz)" Die

Filterfrequenzmarkierungen um diese Drehregler (einer in jedem Kanalteil) dienen der Orientierung und sind im Allgemeinen innerhalb 1/3 Oktave oder darunter genau. Möchten Sie die Filterabschaltfrequenz mit einem höheren Grad an Präzision einstellen, sehen Sie in der Tabelle in Anhang B (Seite 15) nach.

Tipp: Wenn Sie den XD1000/5v2 in Verbindung mit einem Subwoofer-System („LP“-Modus) und einem Satellitenlautsprechersystem („HP“-Modus), bilden 80 Hz eine gute Grundlage als „Filter Freq. (Hz)“-Einstellung. Nachdem die „Input Sens.“, wie in Anhang A (Seite 14) dargestellt eingestellt wurde, können Sie mithülle des „Filter Freq. (Hz)“-Reglers die Feinregulierung vornehmen, um den gewünschten Frequenzgang zu erhalten.

Durch Ergänzung der optionalen Remote Level Control (HD-RLC) können Sie die Lautstärke des Subwoofer-Kanals (Subwoofer-Pegel) des gesamten XD1000/5v2 vom vorderen Fahrzeugbereich aus einstellen (General-Steuernung).

Der HD-RLC wird mithilfe eines beiliegenden Standard-Telefonkabels (im Lieferumfang des HD-RLC enthalten) mit dem Eingang „Remote Level Control“ verbunden, der sich auf dem Verbindungspanel des Verstärkers befindet. Mehrere XD- (und HD-) Verstärker können ganz nach Wunsch über eine einzige HD-RLC- Steuierung bedient werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters ohne Duplex und mit nur einer Leitung sowie mehrerer Telefonkabel.

Nachdem der HD-RLC an den Verstärker angeschlossen wurde, funktioniert er wie folgt. Eine volle Drehung gegen den Uhrzeigersinn stellt den Ton der ausgewählten Kanäle vollständig ab. Eine volle Drehung im Uhrzeigersinn stellt die Lautstärke so ein, als wenn der HD-RLC überhaupt nicht angeschlossen wäre. Das Gerät fungiert also ausschließlich als Pegeldämpfer.

„Remote Level Mode“-Schalter: Über diesen Schalter können Sie den Betrieb des HD-RLC dem gesamten Verstärker oder nur dem Subwoofer-Kanal zuordnen. Ist er auf „All“ eingestellt, hat der HD-RLC-Knopf auf alle Kanäle die gleiche Auswirkung. Ist er auf „Sub K.“ eingestellt, hat der HD-RLC-Knopf lediglich Auswirkung auf die Lautstärke des Subwoofer Kanals.

lautsPreCHerausgänge

Die Lautsprecherausgänge des XD1000/5v2 sind darauf ausgelegt, Kabel mit einem Durchmesser von 1,3 mm bis 3,3 mm aufzunehmen. Um die Lautsprecherkabel am Verstärker anzuschließen, müssen Sie zunächst die Schraube auf der Oberseite des Anschlussleiste mithilfe des beiliegenden 2,5 mm Sechskant-Stiftschlüssels losdrehen. Isolieren Sie das Ende der Kabel auf 12 mm Länge ab und führen Sie die blanke Leitung in die Klemmlciste ein, bis kein blankes Metall mehr sichtbar ist. Halten Sie das Kabel in der korrekten Position und ziehen Sie die Schraube vorsichtig fest. Achten Sie darauf, die Schraube nicht zu überdrehen.

Jedes Hauptkanalpaar des XD1000/5v2 ist darauf ausgerichtet, die Lautsprecher bei einer „Stereo“-Konfiguration mit einer Leistung von 2 Ohm oder mehr und bei einer „Bridged“-Konfiguration mit einer Leistung von 4 Ohm oder mehr zu versorgen. Der Subwoofer-Kanal ist darauf ausgerichtet, bei einer Subwoofer-Leistung von 2 Ohm oder mehr Energie zu liefern.

WICHTIG

Eine Lautsprecherleistung unter 2 Ohm pro Kanal (oder 4 Ohm mit Überbrückung) wird nicht empfohlen und kann dazu führen, dass der Verstärker in den Schutzmodus geht, wodurch die Ausgangsleistung verringert wird.

überbrückung

Überbrückung bezeichnet eine Verbindung der Ausgänge von zwei Verstärkerkanälen, um einen einzelnen Leistungsbereich abzudecken. Überbrückt produzieren alle Kanäle Signale von derselben Stärke, jedoch mit umgekehrter Polung. Der gemeinsame Ausgang der zwei Kanäle liefert im Vergleich zu einem einzelnen Kanal die doppelte Ausgangsspannung. Der XD1000/5v2 ist für eine Überbrückung seiner Hauptkanäle ausgerichtet, ohne dass Fingangsadapter benötigt werden. Verwenden Sie nur die Laufsprecherverbindungen „Left“ und „Right“, um eine Überbrückung für ein Kanalpaar herzustellen (die Verbindungen „Left“ und „Right“ bleiben ungenutzt). Jedes überbrückte Kanalpaar erbringt optimale Leistung in einem 4-Ohn-Bereich.

! WICHTIG

Ist ein Hauptkanalpaar des XD1000/5v2 überbrückt, liefert es 200 W x 1 in einem 4-Ohm-Bereich oder 150 W x 1 in einem 8-Ohm-Bereich. Vom Betrieb eines überbrückten Kanalpaares bei weniger als 4 Ohm wird abgeraten.

! WICHTIG

Bei einem überbrückten Kanalpaar ist es erforderlich, dass beide Kanäle gespeist werden. Dazu müssen Sie das Mono- oder Stereo-Steuersignal sowohl an den linken als auch den rechten Eingang des überbrückten Kanalpaares anschließen. Wird nur ein Eingang angeschlossen, kommt es zu einer verringerten Ausgangsleistung sowie einer erhöhten Verzerrung und kann zur Überhitzung des Verstärkers führen. Daher wird dringend davon abgeraten!

Wird ein Hauptkanalpaar des XD1000/5v2 überbrückt betrieben, erfolgt der Ausgang an nur einem Kanal (Mono). Dieser Mono-Kanal kann Informationen nur des rechten Kanals, Informationen nur des linken Kanals oder die Summe der Informationen beider Eingangskanäle enthalten. Um eine dieser Optionen zu nutzen, konfigurieren Sie die Eingänge des betreffenden Kanalpaares auf eine der folgenden zwei Arten:

1) Informationen nur des linken oder nur des rechten Kanals: Möchten Sie an das Kanalpaar des XD1000/5v2 die Signale nur des linken oder nur des rechten Kanals senden, verwenden Sie einen Y-Adapter, um die Signale der einzelnen Kanäle auf den linken und rechten Cinch-Eingang des überbrückten Kanalpaares aufzuteilen. Diese Option ist vor allem dann nützlich, wenn Sie ein Hauptkanalpaar des XD1000/5v2 einsetzen, um nur die Lautsprecher des linken Kanals zu betreiben, und ein weiteres Hauptkanalpaar des XD1000/5v2, um nur die Lautsprecher des rechten Kanals zu betreiben.

2) Informationen des linken und des rechten Kanals: Wenn ein Kanalpaar des XD1000/5v2 überbrückt und von einem Stereo-Steuersignal gespeist wird, werden der linke und der rechte Kanal automatisch zu einem gemeinsamen Mono-Eingangssignal (links und rechts) zusammengefasst.

subwooFer-ausgänge

Der einzelne Subwoofer-Kanal des XD1000/5v2 hat die Aufgabe, bei einer Subwoofer-Leistung von 2 Ohm oder mehr Energie zu liefern. Bei 2 Ohm sind 600 W, bei 3 Ohm 500 W und bei 4 Ohm 400 W festgelegt (konstanter Strom, RMS-Methode).

! WICHTIG

Es wird nicht empfohlen, Subwoofer mit einer Nennimpedanz von insgesamt unter 2 Ohm anzuschließen, da dies dazu führen kann, dass die Schutzschaltung des Verstärkers ausgelöst wird, was zu einer Verminderung der Ausgangsleistung führt.

Die Subwoofer-Ausgänge des XD1000/5v2 sind darauf ausgelegt, Kabel mit einem Durchmesser von 1,3 mm bis 3,3 mm aufzunehmen. Zur Befestigung der Subwoofer-Kabel mit dem Verstärker lösen Sie zunächst die Schrauben auf

der Oberseite der Anschlussleiste. Verwenden Sie dafür den beiliegenden Sechskant-Stiftschlüssel. Isolieren Sie das Ende der Kabel auf 12 mm Länge ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sichtbar ist. Halten Sie das Kabel in der korrekten Position und ziehen Sie die Schraube vorsichtig fest. Achten Sie darauf, die Schraube nicht zu überdrehen.

Sie werden feststellen, dass es zwei „+“ positive Anschlüsse und zwei „-“ negative Anschlüsse gibt. Dies ermöglicht es, mehrere Subwoofer anzuschließen. Die zwei positiven und die zwei negativen Anschlüsse werden im Verstärker parallel geschaltet. Hierbei handelt es sich nicht um Sterco-Ausgänge. Der Anschluss von zwei Subwoofern jeweils an einem Paar aus positivem und negativem Ausgang führt zu einer Parallelschaltung der Subwoofer. Wenn Sie nur ein Kabelpaar für einen Subwoofer anschließen, ist es nicht notwendig, beide Verbindungspaare zu verwenden.

STATUSANZEIGEN / SCHUTZSCHALTUNG Auf der Oberseite des Verstärkers befindet sich eine Mehrfarb-LED, die den Betriebsstatus des Verstärkers anzeigt.

1) Blinkt grün: Verstärker wird aktiviert, Ton ist abgeschaltet.

2) Dauergrün: Verstärker ist aktiviert und arbeitet normal, Audio-Ausgabe ist aktiv.

3) Dauerrot: Gibt an, dass der Verstärker die sichere Betriebstemperatur überschritten hat, so dass der Verstärker den Selbstschutzmodus aktiviert, wudurch die Ausgangsleistung des Verstärkers verringert wird. Wenn die Temperatur auf ein sicheres Niveau abgesunken ist, schaltet die LED wieder auf Grün und der Verstärker liefert wieder die volle Leistung.

4) Danergelb: Gibt an, dass ein Überstrom aufgetreten ist, was davon begleitet wird, dass die betrollenen Kanäle keinen Ton erzeugen. Du die Audio-Ausgabe möglicherweise nur sehr kurz deaktiviert wird, kann es bei der Audio-Ausgabe zu einem hörbaren, wiederholten Ticken kommen. Ein Überstrom kann durch eine zu geringe Impedanz verursacht werden, die unter dem optimalen Impedanzbereich des Verstärkers liegt, oder durch einen Kurzschluss in der Lautsprecherverkabelung. Ein Kurzschluss kann durch den Kontakt zwischen positivem und negativem Lautsprecherkabel oder zwischen einem Lautsprecherkabel und der Fahrzeugkarosserie verursacht werden. Die „Status LED“ bleibt einige Sekunden lang gelb, auch wenn der Überstrom nur sehr kurz war. Anhand dieser Funktion kann ein Kurzschluss festgestellt werden, indem immer nur jeweils ein Kanal angeschlossen wird. Die „Status LED“ wird gelb, wenn Sie den Kanal anschließen, an dem das Problem aufgetreten ist, und die Lautstärke aufdrehen.

5) LED aus / Verstärker schaltet unerwartet ab Die einzige Situation, in der ein unbeschädigter XD1000/5v2 vollständig abgeschaltet wird, ist, wenn die Spannung der Batterie oder die Remote- Finschaltspannung auf unter 10 V sinkt. Wenn dies eintruit, erlischt die „Status LED“. Der Verstärker schaltet wieder ein, wenn die Spannung wieder auf über 11 Volt steigt. Wenn dies bei Ihrem System geschieht, sollten Sie Ihr Ladesystem und die Stromverlabelung prüfen lassen.

SYSTEMEINSTELLUNGEN

Der XD1000/5v2 ist ein sehr flexibler Verstärker, der sich für eine Vielzahl an Systemeinstellungen eignet. In diesem Abschnitt werden die gebräuchlichsten Einstellungen für Systeme mit nur einem XD1000/5v2 ausführlich erklärt.

Wenn Sie sich für eine Einstellung entschieden haben, können Sie die Abbildung der Verstärkerleiste auf den Seiten 18 und 19 verwenden, um zur Arbeitserleichterung die notwendigen Schalterpositionen zu markieren.

BI-AMPING-SYSTEME

Als Bi-Amping-Systeme bezeichnet man Systeme, in denen separate Verstärkerkanäle Lautsprecher für niedrige Frequenzen (I.F) sowie solche für hohe Frequenzen (HF) versorgt und separat gefiltert werden, damit an jedes Lautsprechersystem die entsprechenden Frequenzbereiche gesendet werden.

In Audio-Systemen für Fahrzeuge wird Bi Amping am häufigsten eingesetzt, um ein Subwoofer-System von einem oder mehreren Verstärkern oder Kanäle und Auto-Lautsprecher mit separaten Verstärkern oder Kanälen zu betreiben.

Der XD1000/5v2 kann so eingestellt werden, dass er ein Bi-Amping System betreibt.

Bi-Amping-System mit einem XD1000/5v2

In dieser Einstellung versorgt der Subwoofer-Kanal des XD1000/5v2 ein Subwoofer System mit Tiefpass-Filterung. Die Hauptkanäle (1 & 2, 3 & 4) versorgen die Auto-Lautsprecher in Stereo mit Hochpass-Filterung.

Frequenzweichen-Einstellung für Bi-Amping-System mit einem XD1000/5v2:

Sind die Eingangsteile richtig eingestellt (siehe Seite 6), wenden Sie sich der „SUB K.“-Einstellung zu und stellen Sie den „LP Filter Mode“-Schalter auf „12dB“ oder „24dB“ (Tiefpass) sowie eine angemessene „Filter Freq.“ ein (80 Hz sind für den Anfang in Ordnung). Bei der Einstellung „12dB“ wird ein seichter Filter-Abfall aktiviert, der Frequenzen über der eingestellten „Filter Freq.“ schrittweise abschwächt. Bei der Einstellung „24dB“ wird ein stellerer Filter-Abfall aktiviert, der Frequenzen über der eingestellten „Filter Freq.“ aggressiver abschwächt. Keine dieser Einstellungen ist „besser“ als die andere, doch im Großen und Ganzen ist die seichtere „12dB“.-Einstellung für einen Subwoofer angemessener, der vom Kofferraum aus in die Fahrerkahine einer Limousine oder eines Coupés tönen soll. Die intensivere „24dB“-Einstellung ist eher für den Einsatz in Wagen mit Fließheck, Geländewagen oder Kombiwagen geeignet. Probieren Sie verschiedene Einstellungen aus, um den besten Übergang von Subwoofer zu Mittelbass zu ermitteln.

Wenden Sie Ihre Aufmerksamkeit anschließend der „K 1 & 2“-Einstellung zu, stellen Sie den „HP Filter Mode“-Schalter auf „x1“ (Hochpass) und wählen Sie eine angemessene „Filter Freq.“ (wieder sind 80 Hz für den

Anfang in Ordnung). Die „x1“-Einstellung sorgt dafür, dass die auf der Skala angezeigte Filter Freq. genau dem von Ihnen gewählten Wert entspricht. (Im „x10“-Modus ist die tatsächliche Filterfrequenz zehumal höher als der angezeigte Wert. Diese Einstellung kommt in Bi-Amping-Systemen für gewöhnlich nicht zum Einsatz.)

Zum Schluss wenden Sie Ihre Aufmerksamkeit der „K 3 & 4“-Einstellung zu, stellen Sie den „Filter Mode“ Schalter auf „HP“ (Hochpass) und wählen Sie eine angemessene „Filter Freq.“ (wieder sind 80 Hz für den Anfang in Ordnung).

Tri-Amping-Systeme mit einem XD1000/5v2

Die 3 Wege Frequenzweichenfunktionen des XD1000/5v2 gibt Ihnen die Möglichkeit, richtige Tri-Amping-Systeme einzurichten, indem Sie die unten beschriebenen Einstellungen vornehmen. In einer Tri Amping Konfiguration versorgt der Subwoofer-Kanal des XD1000/5v2 ein Subwoofer-System in Mono mit Tiefpass-Filterung. Die Kanale 3 & 4 versorgen die Auto-Subwoofer (oder Mittelbereichslautsprecher) in Stereo mit Bandfilterung (sowohl ein Hochpass- als auch ein Tiefpass-Filter werden eingesetzt). Die Kanale 1 & 2 versorgen Hochfrequenzlautsprecher (für gewöhnlich Hochtonlautsprecher) in Stereo mit Hochpass-Filterung.

! WICHTIG

Um einen einzelnen XD1000/5v2 im Tri-Amping-Modus zu betreiben, stellen Sie den „Input Mode“ Schalter auf „2 K.“ und schließen Sie nur an die Eingänge der Kanäle 1 und 2 einen einzelnen Satz Stereo-Eingänge an.

Frequenzweichen-Einstellung für Tri-Amping-System mit einem XD1000/5v2:

Zuerst wenden Sie sich der „SUB K“. Einstellung zu und stellen den „LP Filter Mode“-Schalter auf „12dB“ oder „24dB“ (Tiefpass) sowie eine angemessene „Filter Freq.“ ein (80 Hz sind für den Anfang in Ordnung). Bei der Einstellung „12dB“ wird ein seichter Filter-Abfall aktiviert, der Frequenzen über der eingestellten „Filter Freq.“ schrittweise abschwächt. Bei der Einstellung „24dB“ wird ein steilerer Filter-Abfall aktiviert, der Frequenzen über der eingestellten „Filter Freq.“ aggressiver abschwächt. Im Gründe ist keine dieser Einstellungen „besser“ als die andere, doch im Großen und Ganzen ist die seichtere „12dB“-Einstellung für einen Subwoofer angemessener, der vom Kofferraum aus in die Fahrerkabine einer Limousine oder eines Coupés tönen soll. Die intensivere „24dB“-Einstellung ist eher für den Einsatz in Wagen mit Hiefheck, Geländewagen oder Kombiwagen geeignet. Probieren Sie verschiedene Einstellungen aus, um den besten Übergang von Subwoofer zu Mittelbass zu ermitteln.

Wenden Sie Ihre Aufmerksamkeit anschließend der „K 3 & 4“-Finstellung zu und stellen Sie den „Filter Mode“-Schalter auf „BP“ (Bandpass). Ein Bandfilter besteht eigentlich aus zwei Filtern (einem Hochpass- und einem Tielpass-Filter), die es in Verbindung ermöglichen, dass ein festgelegtes „Frequenzband“ durch die Verstärkerkanäle zu den Lautsprechern gelangen kann. Dies eignet sich vor allem für aktiv gefilterte Mittelbass- und Mittelbereichslautsprecher in Audio-Systemen für Fahrzeuge.

Wenn Sie für die Kanäle 3 & 4 den Bandpass-Modus aktiviert haben, wählen Sie eine angemessene „Filter Freq.“ (wieder sind 80 Hz für den Anfang in Ordnung). Die über diese Einstellung festgelegte Filterfrequenz ist der Hochpass-Teil des Bandfilters. Der Tiefpass-Teil wird automatisch von der „Filter Freq.“-Einstellung (K 1 & 2) des Hochtonkanals festgelegt. Der Tiefpass-Teil wird stets über die „Filter Freq.“ Einstellung der Kanäle 1 & 2 angepasst.

Zum Schluss wenden Sie Ihre Aufmerksamkeit der „K 1 & 2“-Einstellung zu und stellen den „IIP Filter Mode“ Schalter auf „x10“ (Hochpass). Diese Schalterposition vervielfacht den Wert der angegebenen „Filter Freq.“ um ein Zehnfaches. Ist eine Frequenz von 500 Hz angegeben, beträgt die tatsächliche Filterfrequenz also 5.000 Hz (5 kHz). Der Filter-Abfall in diesem Bereich ist auf 12 dB/Oktave festgesetzt.

Jetzt wählen Sie eine angemessene „Filter Freq.“ für Ihre Hochtonlautsprecher (5.000 Hz sind für dem Anfang in Ordnung). Bevor Sie eine niedrigere Frequenzeinstellung ausprobieren, sehen Sie in den Unterlagen der von Iluna verwendeten Hochtonlautsprecher nach, um sicherzustellen, dass Sie diese nicht mit Frequenzen belasten, auf die sie nicht ausgerichtet sind. Hochtonlautsprecher von IL Audio für Fahrzeuge sollten nicht bei einer Filterfrequenz unter 3 kHz betrieben werden.

Nachdem Sie die „Input Sens.“-Regler für beide Hauptkanalpaare und den Subwoofer Kanal nach der in Anhang A (Seite 15) beschriebenen Methode eingestellt haben, können Sie die Feinregulierung der Filterfrequenzen vornehmen und beide Kanalpaare abschwächen, um die gewünschte Klangbalance zu erreichen. Genaue Informationen zur Filterfrequenz finden Sie in Anhang B (Seite 15).

! WICHTIG

Um zwei XD1000/5v2 im Tri-Amping-Modus zu betreiben (einer für den linken und einer für den rechten Kanal), stellen Sie die „Input Mode“-Schalter beider Verstärker auf „2 K.“ und legen Sie das Signal des linken Kanals auf den linken und rechten Eingang der Kanaleingänge 1 & 2 des ersten Verstärkers, indem Sie einen Y-Cinchadapter mit einer Buchse und zwei Steckern verwenden. Dann legen Sie das Signal des rechten Kanals sowohl an den linken als auch den rechten Eingang der Kanaleingänge 1 & 2 des zweiten Verstärkers an, indem Sie einen weiteren Y-Cinchadapter mit einer Buchse und zwei Steckern verwenden.

JL AUDIO KUNDENDIENST

Sollte Ihr Verstärker ausfallen oder eine Fehlfunktion aufweisen, bringen Sie das Produkt bitte zu Ihrem JL Audio Fachhändler zurück, so dass es zum JL Audio Kundendienst eingesandt werden kann. Der Verstärker hat keine Teile oder Sicherungen, die durch den Nutzer repariert oder ausgetauscht werden können. Die spezielle Bauweise der Schaltkreise in JL Audio Verstärkern macht den Einsatz speziell geschulten Servicepersonals erforderlich. Bitte versuchen Sie niemals, den Verstärker selbst zu reparieren oder ihn durch nicht autorisierte Service-Werkstätten reparieren zu lassen. Dies führt zu einem Erlöschen der Garantie und kann zu weiteren Problemen mit dem Verstärker führen.

Bei Fragen bezüglich Einbau oder Einstellung des Verstärkers, die in diesem Handbuch nicht behandelt werden, wenden Sie sich bitte an Ihren Händler oder den technischen Kundendienst.

JL Audio Kundendienst Audio Design GmbH:

+49 (0) 7253 - 9465-92

Mo. Bis Fr.: 8h - 12h, 13h - 17h

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Die folgenden Hinweise helfen dem Anwender, die Fingangs-empfindlichkeit jedes Kanalpaars des Verstärkers mit Hilfe von allgemein verfügbarem Werkzeug innerhalb weniger Minuten einfach und optimal einzustellen.

Benötigte Ausrüstung

• Digitales Wechselstrom-Voltmeter

- CD mit einem Sinus-Testton, aufgenommen mit einem Referenz-Pegel von 0dB, im Frequenzbereich der jeweiligen Kanäle (50 Hz für Subwoofer-Kanäle, 1 kHz für Mittelhochton-Anwendungen). Bitte verwenden Sie keine abgedämpften Testtöne (- 10 dB, -20 dB etc.).

Das 9-Schritte-Verfahren

1) Trennen Sie die Lautsprecher von den Lautsprecherausgängen des Verstärkers.

2) Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal Prozessoren ab. Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser für den XD1000/5v2 verwendet wird.

3) Schalten Sie alle drei „Input Sens.“-Regler ganz runter.

4) Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatem Clipping bei voller Lautstärke.

5) Bestimmen Sie anhand der Tabelle auf dieser Seite die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.

6) Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der vom Kanal

verstärkt wird, den Sie einstellen) bei 3/4 der Steuergerätlautstärke.

7) Schließen Sie das AC Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissern Sie sich bei Vorhandensein einer Überbrückung, dass Sie die Spannung an den richtigen Verbindungen (L+ und R-) messen.

8) Drehen Sie den „Input Sens.“-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.

9) Nachdem Sie alle Kanalteile des XD1000/5v2 auf einen möglichst verzerrungsfreien Ausgangspegel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die „Input Sens.“-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

! WICHTIG

Erhöhen Sie für einen Verstärkerkanal oder ein Kanalpaar im System die „Input Sens.“-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher könnten beschädigt werden.

Es ist erforderlich, dass Sie die „Input Sens.“-Einstellung für die betroffenen Kanäle nachjustieren, wenn nach der „Input Sens.“-Einstellung im Rahmen dieses Vorgangs ein Entzerrerverstärker aktiviert wurde. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ Dämpfungen erfordern keine Nachjustierung.

Nenn-Impedanz	Ziel AC Spannung
	Hauptkanal (Stereo)	Hauptkanal (Überbrückt)	Subwoofer-Kanal
8 Ω	17,3 V 34,6 V	40 V
6 Ω	1/3 V 32,4 V	40 V
4 Ω	1/3 V 28,1 V	40 V
3 Ω	16,2 V Ncht empfohen	38,7 V
2 Ω	14,1 V Ncht empfohen	31,6 V

ANHANG B:

Tabelle zur genauen Frequenzeinstellung

„FILTER FREQ“ Raster- Regler- Nummer Markierung Freq. Regler ganz links: 49

01	49
02	50°
03	50
04	50
05	52
06	53
07	55
08	60°
09	59
10	61
11	63
12	65
13	68
14	70
15	73
16	80°
17	79
18	83
19	86
20	12 Uhr"
21	93
22	100
23	105
24	120"
25	118
26	126
27	135
28	146
29	160
30	174
31	192
32	200"
33	243
34	286
35	339
36	406
37	444
38	500"
39	482

Regler ganz rechts: 483

Tats.

ANHANG C:

Technische Daten XD1000/5v2:

Empfohlener Sicherungswert: 90A

Empfohlener Sicherungstyp: MAXI ^n oder AGU

Eingangsteile:

Anz. Der Eingänge: Drei Stereo Paare

Eingangstyp: Differential-symmetrisch mit Cinch-Huchsen

Eingangsspannung: 100 mV - 8 V RMS

Verstärkerteil:

Verstärker-Topologie: NexD™ Ultra-High Speed Klasse D

Netzteil Ungeregeltes MOS-H-Schalnetzte

Nennleistung bei 14,4 V, Kliirrfaktor <1 % +

Rauschbandbreite (20 Hz - 20 kHz), RMS-Methode

Hauptkanäle, Stereo, alle Kanäle betrieben:

75 W x 4 bei 4 Ohm, 100 W x 4 bei 2 Ohm

Hauptkanäle, überbrückt, alle Kanäle betrieben:

150 W x 2 bei 8 Ohm, 200 W x 2 bei 4 Ohm

Subwoofer-Kanal, Mono, alle Kanäle betrieben:

400 W x 1 bei 4 Ohm, 500 W x 1 bei 3 Ohm

600W x 1 bei 2 Chr

Nennleistung bei @ 12,5 V Klirrfaktor <1 % +

Rauschbandbreite (20 Hz - 20 kHz), RMS-Methode

Stereo, alle Kanäle betrieben: 60 W x 4 bei 4 Ohm,

90 W×4 bei 2 Ohm

Nennleistung überbrückt, alle Kanäle betrieben:

120 W×2 bel 8 Ohm, 180 W×2 bel 4 Ohm

Subwoofer-Kanal, Mono, alle Kanäle betrieben:

360 W x 1 bei 4 Ohm, 480 W x 1 bei 3 Ohm.

600W×1 bel 2 Chm

S/R-Verhältnis (A-bewertet, 20 Hz - 20 kHz

Rauschbandbreite):

Hauptkanäle: >10/2 d3 bei Nennleistung, >84 dbi bei 1 W

Subwoofer-Kanal: >100 dB bei Nennleistung.

80 dB bei 1 W

Frequenzgang:

Hauptkanäle: 12 l2 - 22 kl2 (-0, -1 dl)

Subwoofer-Kanal: 10 Hz - 1 kHz (+C, -1 dB)

Dämpfungsfaktor:

Hauptkanäle: >150 bei 4 Ohm pro K/50 Hz.

75 bei 2 Ohm pro K /50 Hz

Subwoofer-Kanal: >150 bei / Ohm pro K/50 Hz

5 bel 2 Ohm cro K /50 Hz

Frequenzweichenfilter:

Filtertyp: Zustandsvariable/Sallen Key Filter mit variabel

bleibender Einsellung der Auschaltfrequenz, abscheitbare

K 1 & 2: 12 dV/OktaveHochpass (50 - 500 Hz, umscheitar)

auf 500 - 5.000 F-7 über x10'-schafter,

K. 3 & 4: 12 dB/CKravelloexpans (50 - 500 Hz) oder

Bancass bewandels, Filterfrequenz von K.1 & 2 als

Liepass Abschäftung

Sub Ch: 12 dB oder 24 c3/OktaveTicfpass (50 500 L)

Abmessungen (L x B x H):

3/4 mm x 180 mm x 52 mm

ANHANG D: FEHLERBEHEBUNG

„Wie kann ich die Eingangsempfindlichkeit meines Verstärkers korrekt einstellen?“

Bitte lesen Sie Anhang A (Seite 14), um die Eingangsempfindlichkeit auf das

maximale verzerrungsarme Ausgangsignal einzustellen.

„Mein Verstärker schaltet sich nicht ein.“

Überprüfen Sie die Sicherung nicht nur Visuell sondern mit einem Durchgangsprüfer.

Es ist möglich, das die Sicherung eine schlechte interne Verbindung hat, die nicht durch eine Visuelle Inspektion festgestellt werden kann. Es ist am besten, die Sicherung für die Prüfung aus der Halterung zu nehmen. Wenn kein Problem mit der Sicherung gefunden wird, überprüfen Sie den Sicherungshalter.

Überprüfen Sie die Integrität der Verbindungen an den „+12 VDC,“ „Ground,“ und „Remote“-Klemmen. Stellen Sie sicher, dass keine Kabelisolierung durch die Klemmenschraube eingeklemmt ist und dass alle Verbindungen fest sitzen.

Überprüfen Sie das am „Remote“-Anschluss des Verstärkers +12 V anliegen. In manchen Fällen ist die Einschaltleitung des Steuergeräts unzureichend, um mehrere Geräte einzuschalten und es ist die Verwendung eines Relais erforderlich. Um dies zu testen, können Sie die „Remote“-Klemme mit dem Stromkabel des „+12V DC“ Anschlusses Vorübergehend ansteuern, um zu sehen, ob sich der Verstärker dann einschaltet.

„Ich höre ein sich wiederholendes tickendes oder poppendes Geräusch aus dem/den Lautsprecher(n).“

Überprüfen Sie die Lautsprecherkabel auf einen möglichen Kurzschluss, entweder zwischen den positiven und negativen Kabeln oder zwischen den Lautsprecherkabeln und der Masse der Fahrzeugkarosserie. Liegt ein Kurzschluss Vor, ist das Audiosignal verzerrt und/oder zu leise. Die „Status LED“ leuchtet in diesem Fall gelb. Es kann hilfreich sein, die Lautsprecherkabel vom Verstärker zu trennen und einen anderen Satz von Kabeln, die mit einem Testlautsprecher Verbunden sind, zu Verwenden.

Überprüfen Sie die Nennimpedanz, um sicherzustellen, dass alle Kanäle des Verstärkers eine Leistung von mindestens 2 Ohm im Stereo-Modus (4 Ohm überbrückt) erbringen.

„Das Audiosignal meines Verstärkers schwankt, wenn ich über eine Bodenwelle fahre oder wenn ich auf den Verstärker klopfe.“

Überprüfen Sie die Verbindungen zum Verstärker. Stellen Sie sicher, dass die Isolierung aller Kabel weit genug abisoliert wurde, um einen guten Kontaktbereich innerhalb der Klemmleiste zu gewährleisten.

Überprüfen Sie die Verbindungen am Verstärkereingang und achten Sie darauf, dass alle Kabel und Stecker fest sitzen.

„Mein Verstärker schaltet sich manchmal ab, meistens bei höheren Lautstärken“

Überprüfen Sie Ihre Spannungsquelle und den Massepunkt. Das Netzteil des XD1000/5v2 arbeitet mit einer Spannungsversorgung ab 10V. Falls der Verstärker bei hohen Lautstärken abschaltet, könnte die Spannungsversorgung (oder die Remote-Einschaltspannung) unter 10 V gefallen sein. Diese Spannungsabfälle können sehr kurz sein und sind nur schwer mit einem Vollmeter zu erlassen. Um eine ausreichende Spannung zu gewährleisten, sollten Sie alle Kabel und Anschlusspunkte überprüfen. Es ist ebenfalls ratsam, das Massekabel zwischen der Batterie und der Fahrzeugkarosserie und das Stromkabel zwischen der Batterie und der Lichtmaschine durch ein stärkeres Kabel zu ersetzen. In Vielen Fahrzeugen sind diese Verbindungen zu schwach (2,6 mm bis 4,1 mm Durchmesser). Um Spannungsabfälle zu Vermeiden, sollten diese Kabel auf 25 mm² Durchmesser aufgerüstet werden, wenn ein Verstärkersystem mit Hauptsicherungsnennwerten von über 60 A installiert wird. Probleme mit dem Masseanschluss sind der Hauptgrund für falsch diagnostizierte Fehler an Verstärkern.

„Mein Verstärker schaltet sich ein, aber es ist kein Audiosignal zu hören“

Überprüfen Sie das Eingangssignal, indem Sie die Spannung des Steuergeräts mit

einem AC-Vollmeter messen, während ein Testsignal wiedergegeben wird (entfernen Sie dafür die Verkabelung am Verstärkereingang). Die benutzte Frequenz des Testsignals sollte der Verstärkeranwendung entsprechen (Beispiel:50 Hz für Subwoofer-Anwendungen oder 1 kHz für die Vollbereichs- und Hochpass-Anwendungen). Es sollte eine stabile Spannung (zwischen 0,1 und 4,0 V) über die Signalkabeln ausgeben werden.

Überprüfen Sie das Ausgangssignal des Verstärkers. Halten Sie sich dabei an

die Vorgehensweise des Vorangegangenen Abschnitts (nachdem Sie die Audiosignal-Kabel wieder an den Verstärker angeschlossen haben), um die Lautsprecherausgänge des Verstärkers zu testen. Entfernen Sie zunächst die Lautsprecherkabel am Verstärker, bevor Sie das Testsignal wiedergeben. Regeln Sie die Lautstärke etwa auf 1/2. An den Lautsprecherausgängen sollten 5 Volt AC oder mehr gemessen werden. Der Pegel des Ausgangssignals kann von Verstärker zu Verstärker sehr unterschiedlich sein, sollte aber nicht im Millivolt Bereich liegen, wenn das Steuergerät auf halbe Lautstärke eingestellt ist. Wenn Sie eine ausreichende Spannung messen, fahren Sie mit dem nächsten Schritt wie unten beschrieben fort.

Überprüfen Sie die Lautsprecherverkabelung und stellen Sie sicher, dass die Kabel einen guten Kontakt zum Metall innerhalb der Anschlussleiste haben. Die Anschlüsse sind für Kabeldurchmesser bis zu 3,25 mm ausgelegt. Achten Sie darauf, dass die Kabel ausreichend abisoliert sind, um einen ausreichenden Kontakt zum Metall innerhalb der Anschlussleiste zu gewährleisten.

einbaunotizen:

Benutzen Sie dieses Diagramm, um die Schalterstellungen und Reglereinstellungen des Verstärkers zu notieren.

INTERNATIONALE GARANTIEBEDINGUNGEN:

Einkäufe von Produkten, die außerhalb der Vereinigten Staaten von Amerika getätigt wurden, haben nur Anrecht auf Garantievereinbarungen, die mit dem jeweiligen Händler festgesetzt wurden, nicht mit JL Audio, Inc.

JL Audio Vertrieb für Deutschland:

Audio Design GmbH

Am Breilingsweg 3, D-76709 Kronau Tel. [phone], Fax [phone] www.audiodesign.de/jlaudio

JL Audio, Inc

10369 North Commerce Pkwy.

Miramar, FL 33025, USA

www.jlaudio.com

(Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)

MANUEL D'UTILISATION

XD1000/5v2
