XDM7005 - Empfänger JL Audio - Kostenlose Bedienungsanleitung

Produkttyp	Eingebauter Audioverstärker (Marine/Automobil)
Marke	JL Audio
Modell	XDM7005
Abmessungen (L x B x H)	260 mm x 180 mm x 52 mm (10,23 x 7,09 x 2,05 Zoll)
Gewicht	Ca. 2,5 kg (nicht genau angegeben)
Stromversorgung	12 V DC, negative Masse; 60 A Sicherung empfohlen (im Abstand < 45 cm von der Batterie installiert)
Empfohlenes Stromkabel	4 AWG (Kupfer, CCA vermeiden)
Verstärkertopologie	Klasse D NexD™ ultraschnell
RMS-Leistung (14,4 V, THD < 1%)	75 W x 4 (4 Ω), 100 W x 4 (2 Ω), 200 W x 2 (überbrückt, 4 Ω); Subwoofer: 180 W x 1 (4 Ω), 240 W x 1 (3 Ω), 300 W x 1 (2 Ω)
Frequenzgang	Hauptkanäle: 12 Hz – 22 kHz (+0/-1 dB); Subwoofer: 10 Hz – 1 kHz (+0/-1 dB)
Signal-Rausch-Abstand	> 104 dB (Hauptkanäle), > 103 dB (Subwoofer) – A-bewertet, bezogen auf Nennleistung
Eingangsspannungsbereich	200 mV – 4 V RMS (symmetrische Differenz-RCA-Eingänge)
Anzahl der Eingänge	6 (drei Stereopaare: CH1, CH2, CH3, CH4, SUB L, SUB R)
Integrierte Filter	Hochpass 50-5000 Hz (CH1/2), Hochpass oder Bandpass 50-500 Hz (CH3/4), Tiefpass 50-500 Hz (Sub); Flanken 12 oder 24 dB/Oktave
Fernbedienung für Lautstärke	Optional (HD-RLC oder MHD-RLC); kann alle Kanäle oder nur den Subwoofer steuern
LED-Statusanzeige	Grün (Normalbetrieb), Rot (Überhitzung), Orange (Überstrom/Kurzschluss), Aus (Spannung < 10 V)
Schutz	Überstrom, Überhitzung, Unterspannung, Lautsprecherkurzschluss
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen; nicht eintauchen oder Hochdruckreiniger verwenden
Installationsbedingungen	Trockener und belüfteter Ort; vor Spritzwasser geschützt; nicht im Motorraum installieren
Sicherheit	Installation durch einen Fachmann empfohlen; vor Installation Batterie abklemmen; nicht in Luftfahrzeugen verwenden
Reparierbarkeit und Ersatzteile	Wenden Sie sich für Reparaturen an einen autorisierten JL Audio-Händler

Häufig gestellte Fragen - XDM7005 JL Audio

Wie stelle ich die Eingangsempfindlichkeit (Input Sens.) des Verstärkers ein?

Verwenden Sie ein Wechselspannungsvoltmeter und einen Testton (1 kHz für die Hauptkanäle, 50 Hz für den Sub). Trennen Sie die Lautsprecher, deaktivieren Sie jegliche Signalverarbeitung, stellen Sie die Quellenlautstärke auf 3/4, erhöhen Sie dann die Empfindlichkeit, bis die im Handbuch angegebene Zielspannung erreicht ist (z. B. 14,1 V für 2 Ω). Überschreiten Sie diesen Wert niemals.

Was ist die maximale Leistung im überbrückten Modus?

Im überbrückten Modus an den Kanälen 1-2 und 3-4 beträgt die Leistung 200 W RMS an 4 Ω bei 14,4 V. Die minimale Impedanz im überbrückten Betrieb beträgt 4 Ω.

Wie schließe ich die Stromversorgung und die Sicherung an?

Verwenden Sie ein Stromkabel der Stärke 4 AWG. Installieren Sie eine Sicherung oder einen Schutzschalter mit 60 A in einem Abstand von weniger als 45 cm (18 Zoll) vom Pluspol der Batterie. Für ABYC/NMEA-Anwendungen muss der Schutz innerhalb von 18 cm (7 Zoll) angebracht sein.

Was bedeutet die orangefarbene oder rote LED am Verstärker?

Orange dauerhaft: Überstrombedingung (Kurzschluss oder zu niedrige Impedanz); der Ausgang wird abgeschaltet. Rot dauerhaft: Überhitzung; der Ausgang wird vorübergehend reduziert. Überprüfen Sie Lautsprecher und Belüftung.

Kann ich diesen Verstärker in einer Meeresumgebung verwenden?

Ja, der XDM7005 ist wasserbeständig, darf aber nicht eingetaucht oder einem Hochdruckstrahl ausgesetzt werden. Installieren Sie ihn an einem trockenen, gut belüfteten Ort, der vor direktem Spritzwasser geschützt ist.

Wie wähle ich den Eingangsmodus (Input Mode) aus?

Der Input Mode Schalter bietet drei Positionen: 2 Ch. (nur CH1/CH2-Eingänge, mit Duplizierung auf CH3/CH4), 4 Ch. (CH1 bis CH4, das Sub-Signal ist die Summe aller vier), 6 Ch. (alle Eingänge verwendet, einschließlich separater Sub-Eingänge).

Welches Kabel sollte ich für die Lautsprecher verwenden?

Verwenden Sie Kabel der Stärke 16 bis 8 AWG für die Lautsprecherausgänge. Stellen Sie sicher, dass die Gesamtimpedanz nicht unter 2 Ω im Stereobetrieb oder 4 Ω im überbrückten Betrieb fällt.

Wie konfiguriere ich den Tiefpassfilter des Subwoofers?

Stellen Sie den Schalter LP Filter Mode/Slope auf 12 dB oder 24 dB/Oktave und passen Sie dann die Grenzfrequenz über das Potentiometer LP Filter Freq. (Hz) (50-500 Hz) an. Beginnen Sie für einen Subwoofer bei etwa 80-100 Hz.

Kann ich eine Fernbedienung für die Lautstärke verwenden?

Ja, der Verstärker ist mit den optionalen Fernbedienungen HD-RLC oder MHD-RLC kompatibel. Schließen Sie sie an die Buchse Remote Level Control an. Über den Schalter Remote Level Mode können Sie wählen, ob sie alle Kanäle oder nur den Subwoofer steuert.

Wie aktiviere ich den Verstärker ohne Remote-Kabel?

Der Schalter Turn On Mode bietet drei Optionen: Remote (Steuerung über +12 V an der Remote-Klemme), Offset (Erkennung von Gleichspannung an den High-Level-Eingängen), Signal (Erkennung von Audiosignal). Im Offset- oder Signalmodus wird die Remote-Klemme zu einem +12 V Ausgang, um andere Geräte einzuschalten.

BEDIENUNGSANLEITUNG XDM7005 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schulzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

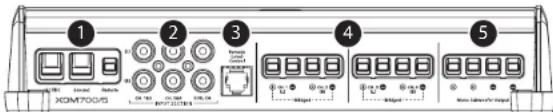

ANSCHLÜSSE

	Anschluss Beschreibung Netizen
1	- 12 V DC Positiver (+12V) Stromanschluss			• 4 AWG Kabel (unfondlich)• Installoren Sie eine 60% Sicherung am (+) Batteriepol
	Masse Negativer (GND) Massanschluss • 4 AWG Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungssanschluss			• 18 - 12 AWG Kabelkapazität• Siche 7m-On Mode für weitere Informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker			• Akzeptiert 200 mV - 4 V Eingangsspannung• Siehe 9aut Mode für weitere Informationen
	CH. 2 Eingang Rechts Eingangssignal, roter Cinchstecker
	CH. 3 Eingang Linkes Eingangssignal, schwarzer Cinchstecker
	CH. 4 Eingang Rechts Eingangssignal, roter Cinchstecker
	SUB C/I. Eingang Linkes Subwoofer-Eingangssignal, schwarzer Cinchstecker
	SUB CH. Eingang Rechts Subwoofer Eingangssignal, roter Cinchstecker
3	Remote-Lautstärkeregler	Remote-Lautstärkeregleranschluss (optional) (HD-RLC oder MHD-RLC)		• Funktioniert ausschließlich als Pegeldämpfer: Vollständig gegen den Uhrzeigersinn = Pegel gedämpft: Vollständig im Uhrzeigersinn = Pegel unbeeinflusst
4	CH. 1 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 1&2 Überbrückt (-)
		-	(-) Negativer Lautsprecherausgang
	CH. 2 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		-	(-) Negativer Lautsprecherausgang	CH. 1&2 Überbrückt (-)
	CH. 3 (L) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang	CH. 3&4 Überbrückt (-)
		-	(-) Negativer Lautsprecherausgang
	CH. 4 (R) Lautsprecherausgang	⊕	(+) Positiver Lautsprecherausgang
		-	(-) Negativer Lautsprecherausgang	CH. 3&4 Überbrückt (-)
5	Mono Subwoofer Ausgang	⊕	(+) Positiver Subwoofer-Ausgang		• Die beiden positiven (+) Anschlüsse sind intern parallel verbunden• Die beiden negativen (-) Anschlüsse sind intern parallel verbunden• Minimale Impedandast: ≥2 Ohm• 16 - 8 AWG Kabelkapazität
		⊕	(+) Positiver Subwoofer-Ausgang
		-	(-) Negativer Subwoofer-Ausgang
		-	(-) Negativer Subwoofer Ausgang

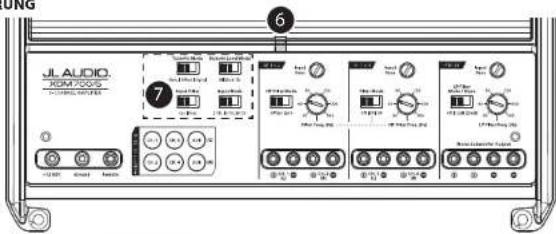

STEUERUNG

	Bedienelement(Funktion)	Einstellung Beschreibung
6	Status LED(Statusanzeige)(zulegt den Betriebsstatus)	Blinke grün Verstärker wird aktiviert, Ton ist abgeschaltet
		Grün Normaler eingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus, Überhitzungszzustand, reduzierte Tonausgabe• Kehlt zum normalen Betriebs zurück, wenn die Temperatur wieder ein sicheres Niveau orecht hat
		Amber (geb)	Eingeschaltet im Sicherheitsmodus, Überstromszustand, Tonausgabe stumingschaltet• Karin ein sich wiederholierides, hörbares lückendes oder pochendes Geräusch in der Ausgabe aufweisen• Prüfen Sie auf einen Karzschluss im Lautsprecher/Kabel oder eine niedrige Impedanz
		LEDs aus	Verstärker schaltet sich unverwartet aus, Unterspannungszustand• Trit auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V Glatt• Kehlt zum normalen Betriebs zurück, wenn die Spannung über 11 V steigt
7	Turn-On Mode(kinschaltmedus)(konfiguriert Aktivierungsmethode)	Remote	+12 V Remote-Einschaltleitung (emptohlen)• Gesleuert durch einen geschalteten +12V-Strombores oder den Einschaltausgang Ihres Steuergeräts/OCM-Interface
		Offset	DC Offset Sensing (automatisch)• Schaltet sich ein, wenn das Verhandensin eines kleinen Gieschstransignals an den OEM Audioausgaben erkannt wird, und schaltet sich aus nachdem das Signal erstornt wurde
		Signal	Signal Sensing (automatisch)• Schaltet sich durch die Erkennung von Full-Range OEM Audiosignalen ein und schaltet sich aus nachdem das Signal entfernt wurde innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangsfilteranwendung)	Car (Auto) Für die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boot)	Wähern Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Gerate mit bohem Störnwerbouch bemerken
	Input Mode(Eingangsmodus)(konfiguriert die Eingangssignalverbindungen)	2 Ch.	Auswählen wenn nur C.I. 1&2-Eingänge verwendes werden• CH. 3 wird mit CH. 1 Signal betrieben• CH. 4 wird mit CH. 2-Signal betrieben• SUB CH. Signal ist die Summe der CH. 1&2-Signale
		4 Ch.	Auswählen wenn nur C.I. 1&2 und C.I. 3&4-Eingänge verwendes werden• Das SUB CH. Signal ist die Summe Johne Fading, aller vier Eingangssignale
		6 Ch.	Bei Verwendung aller sechs Eingänge auswählen• SUB CH. Eingänge akzeptieren Stereo- oder Monosignale• Wenin nur ein Subwoofer-Kanalsignal verfügbar bis, wird ein Y-Adapter empfohlen, um beide SUB CH. Eingänge zu sposten.
	Remote Level Mode(konfiguriert den HD-RLC Betrieb optional)	All Passt den Pegel für alle Kanäre gleich an
		Sub Ch. Passt nur den Pegel des Subwoofer-Kanal an	• Mehrare Verstärker können über eine erste HD-RLC-Stoverung bedient werden, hier zu bedarf es eines Viordahl Telekontainspitatives und mehrere Telekategorie.

STEUERUNG

	Bedienelement (Funktion) Einstellung Beschreibung

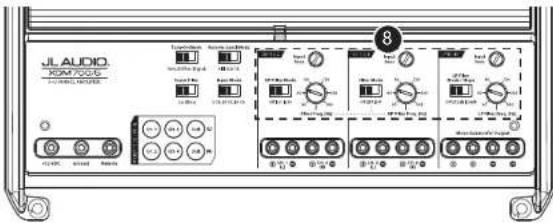

8	Input Sens. (Eingangsempf.) (parst die Fingangsphase jedes Kanalpaars an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang A für detaillierte Informationen.
	CH. 1&2HP Filter Mode konfiguriert den Hochpassfilter von CH. 1&2)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		x1	Betont die Frequenzen unterhalb der CH. 1&2 "Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
		x10	Betont Frequenzen, die zehmmal höher sind als unterhalb der CH. 1&2 "Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz) (passt die Grenzfrequenz des Hochpassfilters an)	Variable	Zur Vorwendung mit dem Schalter "HP Filter Mode", um die Grenzfrequenz des aktiven Hochpassfilters von Kanal 1&2 einzustellen x1 = 50 Hz - 500 Hz / 12dB pro Oktave x10 = 500 Hz - 5,000 Hz / 12dB pro Oktave
	Filter Mode konfiguriert den Hochpass- oder Band filter von CH. 3&4)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		BP	Betont die Frequenzen unterhalb der CH. 3&4 "HP Filter Freq. (Hz)" Auswahl UND oberhalb der CH. 1&2 "Filter Freq. (Hz)"-Einstellung, mit einer Rate von 12dB/Oktave	"InputMode" Schalter muss auf 2 Ch. eingestellt sein
		HP	Betont die Frequenzen unterhalb der CH. 3&4 "HP Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
	HP Filter Freq. (HP-Filterfreq.)(Hz) (passt die Grenzfrequenz des Hochpassfilters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Hochpassfilters von Kanal 3&4, von 50 Hz - 500 Hz / 12dB pro Oktave
SUB CH	LP Filter Mode/Slope (konfiguriert den Tiefpassfilter und Flanke des SUB CH.)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		12dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
		24dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 24dB/Oktave
	LP Filter Freq. (TP-Filterfreq.)(Hz) (passt die Grenzfrequenz des Tiefpassfilters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Tiefpassfilters des Subwoofer kanals, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers doaktivoren.

Der Vorgang in neun Schritten

1.	Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangswerbindungen des Verstärkers ab.
2.	Schalten Sie alle Klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie elvaiger Signal-Prozessoren ab.Bringen Sie den Fader Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3.	Schalten Sie alle drei "Input Sens."-Regler ganz runter.
4.	Stellen Sie die Lautsstärke des Steuergeräts auf 3/4 der vollen Lautsstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatern Clipping bei voller Lautsstärke.
5.	Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der NemnImpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6.	Stellen Sie sicher, dass Sie die Lautsprecher abgeklennmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der verständt wird) bei 3/4 der Steuergerätdautstärke.
7.	Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissen Sie sich bei Vorhandentein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (Li und R.) messen.
8.	Drochen Sie den "Input Sens."-Regler auf bis die Zielspannung mit dem Voltmeter gemessen wird.
9.	Nachdem Sie alle Kanalteile auf einen möglichst verzernungsfreien Ausgangspegel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhönen Sie für einen Verstärkerkanal oder ein Kanalaapar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Aeronfalls treien hörbare Verzerrungen auf und die Laubsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergorät: EQ-Dämpfungen erfordem keine Nachjustierung.

Nenn-Impedanz	Ziel AC Spannung
	Hauptkanal (Stereo) Hauptkanal (Überbrückt) Subwoofer-Kanal
8 Ω 17,3 V	24,6 V 26,8 V
4 Ω 17,3 V	28,2 V 26,8 V
3 Ω 16,7 V	nicht empfohlen 28,6 V
2 Ω 14,1 V	nicht Limpfohlen 24,5 V

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG(Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 60 A
Nennleistung RMS bei 14,4 V <1% THD+N	Haupt an 4 Ω75W x 4	Haupt an 2 Ω100W x 4	Haupt an 4 Ω Überbrückt200W x 2
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Nennleistung RMS bei 12,5 V <1% THD+N	Haupt an 4 Ω60W x 4	Haupt an 2 Ω90W x 4	Haupt an 4 Ω Überbrückt180W x 2
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Frequenzgang	Hauptkanale: 12 Hz - 22 kHz (+0, -1dB)Subwoofer-Kanal: 10 Hz - 1 kHz (+0, -1dB)
S/N-Verhältnis (A-bewertet, 20 Hz-20 kHz Rauschbandbreite)	Hauptkanäle: >104 dB (bei Nennleistung),>84 dB (bei 1 W)Subwoofer-Kanal: >103 dB (bei Nennleistung),>83 dB (bei 1)
Dämpfungsfaktor	Hauptkanäle: >150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 ΩSubwoofer-Kanal: >120 / 50 Hz an 4 Ω, >60 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 6 (Drei Stereopaare)
Eingangstyp Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich 200 mV - 4V RMS
Signalverarbeitung
Filtertyp	CH. 1&2 CH. 3&4	SUB CH.
	Aktiv, 12dB/Oktave,Hochpass(50 - 5.000 Hz),abschaltbar	Aktiv, 12dB/Oktave,Hochpass (50 - 500 Hz)oder Band (CH. 1&2 alsTiefpass),abschaltbar	Aktiv,12dB oder 24dB/Oktave,Tiefpass (50 - 500 Hz),abschaltbar
Remote-Lautstärkeregler HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	10,23 x 7,09 x 2,05 Zoll (260 mm x 180 mm x 52 mm)
