Tipo de producto	Amplificador de audio integrado (marino/automóvil)
Marca	JL Audio
Modelo	XDM7005
Dimensiones (L x A x H)	260 mm x 180 mm x 52 mm (10,23 x 7,09 x 2,05 pulg)
Peso	Aproximadamente 2,5 kg (no especificado exactamente)
Alimentación	12 V CC, masa negativa; fusible de 60 A recomendado (instalado a menos de 45 cm de la batería)
Cable de alimentación recomendado	4 AWG (cobre, evitar CCA)
Topología de amplificación	Clase D NexD™ ultra rápida
Potencia RMS (14,4 V, THD <1%)	75 W x 4 (4 Ω), 100 W x 4 (2 Ω), 200 W x 2 (en puente, 4 Ω); Subwoofer: 180 W x 1 (4 Ω), 240 W x 1 (3 Ω), 300 W x 1 (2 Ω)
Respuesta en frecuencia	Canales principales: 12 Hz – 22 kHz (+0/-1 dB); Subwoofer: 10 Hz – 1 kHz (+0/-1 dB)
Relación señal/ruido	> 104 dB (principales), > 103 dB (subwoofer) - ponderado A, ref. potencia nominal
Rango de tensión de entrada	200 mV – 4 V RMS (entradas RCA diferenciales balanceadas)
Número de entradas	6 (tres pares estéreo: CH1, CH2, CH3, CH4, SUB L, SUB R)
Filtros integrados	Pasa altos 50-5000 Hz (CH1/2), pasa altos o paso banda 50-500 Hz (CH3/4), pasa bajos 50-500 Hz (sub); pendientes 12 o 24 dB/octava
Control de nivel remoto	Opcional (HD-RLC o MHD-RLC); puede controlar todos los canales o solo el subwoofer
Indicador LED de estado	Verde (funcionamiento normal), Rojo (sobrecalentamiento), Naranja (baja carga/cortocircuito), Apagado (tensión < 10 V)
Protección	Sobrecorriente, sobrecalentamiento, subtensión, cortocircuito de altavoz
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no sumergir ni usar chorro a alta presión
Condiciones de instalación	Lugar seco y ventilado; protegido de salpicaduras de agua; no instalar en el compartimento del motor
Seguridad	Instalación por un profesional recomendada; desconectar la batería antes de la instalación; no usar en aeronaves
Reparabilidad y piezas de repuesto	Contactar a un distribuidor autorizado de JL Audio para cualquier reparación

Preguntas frecuentes - XDM7005 JL Audio

¿Cómo ajustar la sensibilidad de entrada (Input Sens.) del amplificador?

Use un voltímetro de CA y un tono de prueba (1 kHz para los canales principales, 50 Hz para el sub). Desconecte los altavoces, desactive cualquier procesamiento, ajuste el volumen de la fuente a 3/4, luego aumente la sensibilidad hasta obtener el voltaje objetivo indicado en el manual (ej: 14,1 V para 2 Ω). No supere nunca este valor.

¿Cuál es la potencia máxima en puente (bridged)?

En modo puente en los canales 1-2 y 3-4, la potencia es de 200 W RMS sobre 4 Ω a 14,4 V. La impedancia mínima en puente es de 4 Ω.

¿Cómo conectar la alimentación y el fusible?

Use un cable de alimentación de calibre 4 AWG. Instale un fusible o disyuntor de 60 A a menos de 45 cm (18 pulg) del terminal positivo de la batería. Para aplicaciones ABYC/NMEA, la protección debe estar a menos de 18 cm (7 pulg).

¿Qué significa el LED naranja o rojo en el amplificador?

Naranja fijo: condición de sobrecorriente (cortocircuito o impedancia demasiado baja); la salida se corta. Rojo fijo: sobrecalentamiento; la salida se reduce temporalmente. Verifique los altavoces y la ventilación.

¿Puedo usar este amplificador en un entorno marino?

Sí, el XDM7005 resiste al agua pero no debe sumergirse ni someterse a un chorro a alta presión. Instálelo en un lugar seco y bien ventilado, protegido de salpicaduras directas.

¿Cómo seleccionar el modo de entrada (Input Mode)?

El interruptor Input Mode ofrece tres posiciones: 2 Ch. (solo entradas CH1/CH2, con duplicación en CH3/CH4), 4 Ch. (CH1 a CH4, la señal sub es la suma de las cuatro), 6 Ch. (todas las entradas utilizadas, incluidas las entradas sub separadas).

¿Qué tipo de cable usar para los altavoces?

Use cable de calibre 16 a 8 AWG para las salidas de altavoz. Asegúrese de que la impedancia total no baje de 2 Ω en estéreo o 4 Ω en puente.

¿Cómo configurar el filtro pasa bajos del subwoofer?

Ajuste el interruptor LP Filter Mode/Slope a 12 dB o 24 dB/octava, luego ajuste la frecuencia de corte mediante el potenciómetro LP Filter Freq. (Hz) (50-500 Hz). Para un sub, comience alrededor de 80-100 Hz.

¿Puedo usar un control remoto de nivel?

Sí, el amplificador es compatible con los controles remotos opcionales HD-RLC o MHD-RLC. Conéctelo al conector Remote Level Control. Puede elegir, mediante el interruptor Remote Level Mode, si actúa sobre todos los canales o solo el subwoofer.

¿Cómo activar el amplificador sin cable Remote?

El interruptor Turn On Mode ofrece tres opciones: Remote (control por +12 V en el terminal Remote), Offset (detección de voltaje continuo en las entradas de alto nivel), Signal (detección de señal de audio). En modo Offset o Signal, el terminal Remote se convierte en una salida de +12 V para encender otros dispositivos.

MANUAL DE USUARIO XDM7005 JL Audio

CONSIDERACIONES SOBRE LA INSTALACIÓN

• Para la instalación se requieren herramientas y equipos de seguridad adecuados. Se recomienda que la instalación la realice un profesional.
• Este producto es resistente al agua. No se debe sumergir ni rociar con agua a alta presión.
• Antes de la instalación, apague el sistema de audio y desconecte el sistema de batería del sistema de audio.
• A ser posible, instálelo en un lugar seco y bien ventilado que no interfiera con los sistemas instalados de fábrica. Si no se dispone de un entorno seco, puede utilizarse un lugar que no esté expuesto a fuertes salpicaduras.
• No lo instale en el compartimento del motor, en zonas de calor extremo o donde vaya a estar directamente expuesto a la intemperie.
• Antes de cortar o taladrar, compruebe que no haya obstáculos detrás de las superficies de montaje.
• Coloque cuidadosamente todo el cableado del sistema lejos de piezas móviles y de bordes afilados; asegúrelo con flejes o abrazaderas para cables y utilice pasacables y protectores de mazos de cables cuando sea necesario para protegerlo de los bordes afilados.

CONSIDERACIONES RELATIVAS A LA SEGURIDAD

• Utilice este producto únicamente con sistemas eléctricos de 12 V que tengan toma de tierra negativa. Este producto no está certificado ni aprobado para su uso en aeronaves.
• Monte este producto de forma segura para evitar daños o lesiones en condiciones extremas.
• Para garantizar la seguridad del vehículo/ embarcación, es imprescindible contar con un fusible adecuado (o un disyuntor) en el cable de alimentación principal y debe instalarse a menos de 18 pulgadas (45 cm) de la conexión positiva de la batería.
• Para las aplicaciones ABYC y NMEA, se requiere una protección del circuito a menos de 7 pulgadas (18 cm) de la batería, excepto si el cable está en un alojamiento o conducto.
• Escuche el sistema de audio a un volumen adecuado, teniendo en cuenta las condiciones de funcionamiento y la seguridad auditiva.

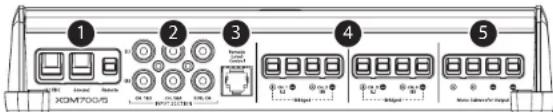

CONEXIONES

	Conexión Descripción Notas
1	+12 VDC Conexión de alimentación positiva (+12 V)				• Cable 4 AWG (necesarios)• Instale un fusible de 60 A en el terminal (-) de la batería
	Ground Conexión a tierra negativa (GND) • Cable 4 AWG (necesarios)
	Remote Conexión de activación positiva (+12 V)				• Cable con capacidad 18-12 AWG• Consulto -En-On Mode para obtener más información
2	Input CH. 1 Serial de entrada izquierda, RCA negro				• Acepta un votaje de entrada de 200 mV-4 V• Consulte -Subaut Mode para obtener más información
	Input CH. 2 Serial de entrada derecha, RCA rojo
	Input CH. 3 Serial de entrada izquierda, RCA negro
	Input CH. 4 Serial de entrada derecha, RCA rojo
	Input SUB CH. Serial de entrada del subwoofer izquierdo, RCA negro
	Input SUB CH. Serial de entrada del subwoofer derecho, RCA rojo
3	Remote Level Control	Conexión del controlador de nivel remoto (optional) (HD-RLC o MHD-RLC)			• Funciona solo como atenuador: Tado hacia la izquierda – Nivel silencitado Tado hacia la derecha – Nivel no afectado
4	Salida para altavoces CH. 1 (L)	⊕	(+) Positivo de salida para altavoces	(+) si CH. 1 y 2 puerleados	• Carga de impedancia mínima: Modo estéreo ≥ 2ΩModo puerteado ≥ 4Ω• Cable con capacidad 16 8 AWG
		—	(−) Negativa de salida para altavoces
	Salida para altavoces CH. 2 (R)	⊕	(+) Positivo de salida para altavoces
		—	(−) Negativa de salida para altavoces	(+) si CH. 1 y 2 puerleados
	Salida para altavoces CH. 3 (L)	⊕	(+) Positivo de salida para altavoces	(+) si CH. 3 y 4 puerleados
		—	(−) Negativa de salida para altavoces
	Salida para altavoces CH. 4 (R)	⊕	(+) Positivo de salida para altavoces
		—	(−) Negativa de salida para altavoces	(+) si CH. 3 y 4 puerleados
5	Mono Subwoofer Output	⊕	(+) Positivo salida a subwoofer		• Las dos conexiones positivas (+) están conectadas en paralelo internamente.• Las dos conexiones negativas (−) están conectadas en paralelo internamente.• Carga de impedancia mínima: ≥ 2Ω• Cable con capacidad 16 8 AWG
		⊕	(+) Positivo salida a subwoofer
		—	(−) Negativa salida a subwoofer
		—	(−) Negativa salida a subwoofer

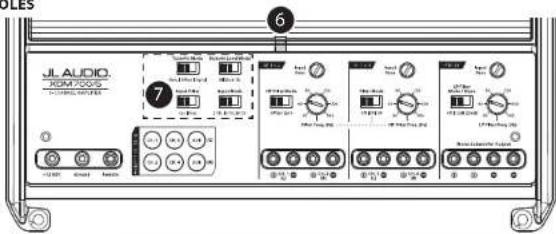

CONTROLES

	Control (y su función)	Ajuste Descripción
6	LED de estado(Índica estado deopetecional)	Verdeinterromente	El amplificador se está encendiendo, la salida de audio está silenciada.
		Verde Encontrado	Salido y funcionamiento normal, salida de audio activa.
		Rojo	Encendido en modo seguro, condición de sobretemperatura, salida de audio reducida.• Regresa al funcionamiento normal cuando la temperatura vuelve a un nivel seguro.
		Amberfamente!	Encendido en modo seguro, condición de sobreconriente, salida de audio silenciada.• Puede presentar un troqueter o gojester auditré en la salida.• Inspeccione si hay un cortocircuito se el atavorezable o una baja impedancia.
		LEDapagados	El amplificador se apaga (inoperadamente), condición de bajo voltaje.• Se produce cuando el voltaje de la batería o del encendido remoto que pordobajo de 10 V.• Regresa al funcionamiento normal cuando el voltaje vuelve a supercar los 11 V.
7	Turn-On Mode(configura el modode encendido)	Remote	Encendido remoto de +12 V (portendo).• Controlado por un circuito conmutado de +12 V o por la salidade encendido de su unidad fuecho/interfaz de OEM.
		Offset	Detreciación de corrimiento de CC (automática).• Se encerde al detectar la presencia de unapequeña señal de CC en las salidas de audio deOEM y se apaga una vez que se elimina la señal.
		Signal	Detreciación de señal (automatical).• Se enciende al detectar señales de audio do OEMde rango compieto y se apaga después de que lasenal se haya eliminada (tras 30 segundos).
	Input Filter(configura la aplicacióndel filtro de entrada)	Car Seleccione este para la mayoría de las instalaciones (automotrices o impalinas).
		Boat	Seleccione este si experimenta interferencias de interruptores/dispositivos mecánicos dela conriente.
	Input Mode(configura las conexiones de señal de entrada)	2 Ch.	Seleccione este al usar solo las entradas CH. 1 y 2.• CH. 3 funcionará con la señal del CH. 1.• CH. 4 funcionará con la señal del CH. 2.• La señal SUB CH. será la suma de las señales de CH. 1 y 2.
		4 Ch.	Seleccione este al usar las entradas CH. 1 y 2 y CH. 3 y 4.• La señal SUB CH. será la suma de desvanocimiento de las cuatro señales de entrada.
		6 Ch.	Seleccione este al usar las seis entradas.• Las entradas SUB CH. aceptan señales estérero o mono.• Si solo se dispone de la señal de un canal de subwoofer, se recomienda utilizar un adaptador en Y para alimentar ambas entradas SUB CH.
	Remote Level Mode(configura la operaciónde I/O-RLC, optional)	All Ajusta el nivel de todos los canáres por igual.	• Se pueden controla variosamplificadoras hasta un lintio HD-RLC utilizante un dívor de línetelefónica no diplex y varles cabesseñaticos.
		Sub Ch. Ajusta el nivel del canal de subwoofer únicamiento.

1 Audio® - XOM700/S

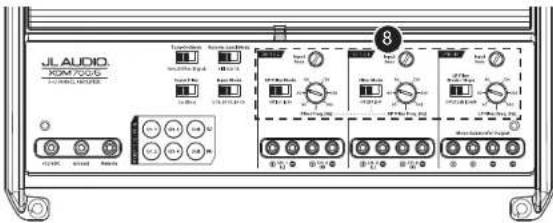

CONTROLES

	Control (y su función) Ajuste Descripción
8	Input Sens.(ajusta la ctapa de entrada de cada par de canales)	Variable	Se utiliza para hacer coincidir el voltaje de salida de la unidad fuente con las entradas de cada par de canales del amplificador. Consulte el apéndice A para obtener información detallada.
	CH 102	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		x 1	Avenida las frecuencias por debajo del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
		x10	Avenida las frecuencias diez veces más altas que por debajo del dial de CH. 1&2 "Filter Freq. (Hz)", a razón de 12 dB/octava.
	Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro paso alto)	Variable	Sirve, con el interruptor "HP Filter Mode", para ajustar la frecuencia de corte del filtro activo paso alto de los canales 1 y 2;x1 = 50 Hz-500 Hz/12 dB por octava.x10 = 500 Hz-5000 Hz/12 dB por octava.
	Filter Mode configura el filtro paso alto o pasa banda de CH. 3 y 4)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		BP	Avenida las frecuencias por debajo del dial de CH. 3&4 "HP Filter Freq. (Hz)"; y por encima del ajuste de CH. 1&2 "Filter Freq. (Hz)", a razón de 12 dB/octava. El interruptor "Input Mode" debe estar ajustado a 2 Ch.
		HP	Avenida las frecuencias por debajo del dial de CH. 3&4 "HP Filter Freq. (Hz)", a razón de 12 dB/octava.
	HP Filter Freq. (Hz)ajusta la frecuencia de corte del filtro paso alto)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo paso alto de los canales 3 y 4, de 50 Hz a 500 Hz/12 dB por octava.
	LP Filter Mode/Slope(configura el filtro paso bajo y la perdiente de SUB CH.)	Off Filtro desactivado; pasa toda la gama de frecuencias presentes en las entradas.
		12 dB	Avenida las frecuencias por encima del dial de SUB CH. "LP Filter Freq. (Hz)", a razón de 12 dB/octava.
		24 dB	Avenida las frecuencias por encima del dial de SUB CH. "LP Filter Freq. (Hz)", a razón de 24 dB/octava.
	LP Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro paso bajo)	Variable	Sirve para ajustar la frecuencia de corte del filtro activo paso bajo del canal de subwoofer, de 50 Hz a 500 Hz/12 dB por octava.

Jl Audio® - XDM700/S

APÉNDICE A:

Ajuste del nivel de sensibilidad de entrada

Siga los pasos que se indican a continuación para ajustar la sensibilidad de entrada de cada par de canales del amplificador con el fin de lograr un balance general en el sistema.

Equipos necesarios

• Voltímetro de CA digital.

• Tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0 dBFS en el rango de frecuencias que se amplificará.No use tonos de prueba atenuados (-10 dB, -20 dB, etc.).

Aplicaciones de amplificador/canal de rango completo: 1 kHzAplicaciones de amplificador/canal de subwoofer: 50 Hz

• Dependiendo del Tipo de unidad fuente, la onda sinusoidal puede reproductirse desde un CD; una unidad USB, un reproductormultimedia portátil a una fuente de audio Bluetooth*. Asegúrese de desactivar todos los modos de eculización y procesamientodigital de señales en su reproductor multimedia portátil durante el ajuste del nivel.

El procedimiento de los nueve pasos

1. Desconecte los altavoces de los conectores de salida para altavoces del amplificador.

2. Desactivé todo el procesamiento (bajos/agudos, intensidad, ecalizador, etc.) en la unidad fuente, los procesadores (si se usan) y el amplificador.Ajuste el control de atenuación a la posición central y el control de nivel del subwoofer a 3/4 del máximo, si se utiliza uno.

3. Gire todos los controles "Input Sens." al mínimo.

4. Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener un solapamiento de ganancia razonable con distorsión moderada a volumen máximo.

5. Use la tabla a continuación para determinar el voltaje descado para los ajustes de amplificación de entrada de acuerdo con la impedanda nominal del sistema de altavoces conectado a las salidas del amplificador.

6. Compruebe que se hayan desconectado los altavoces antes de continuar. Reproduzca una grabación de una onda sinusoidal apropiada (dentro del rango de frecuencias que se amplificarán) a 3/4 del volumen máximo de la unidad fuente.

7. Conecte el voltímetro de CA en los terminales de salida de altavoces del amplificador. Si el par de canales está funcionando en estéreo, solo es necesario medir un canal. Si está puenteado, asegúrese de evaluar el voltaje en los conectores correctos (l + y R-).

8. Aumente el control de "Input Sens." hasta que se observe el voltaje descado en el voltímetro.

9. Una vez ajustada cada sección de canal al máximo de su nivel de salida de baja disionsión, vuelva a conectar el altavoz o los altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplificador requiere atenuación para lograr el balance descado en el sistema.

¡IMPORTANTE!

• No aumento el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema por cincima del nivel máximo establecido durante este procedimiento. Si lo hicera, causarla una distorsión audible y posibles daños en los altavoces.

• Será necesario volver a ajustar el control "Input Sens." si se activa algún refuerzo de eucalizador después de haber ajustado el valor de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de eucalizados, incluidos los controles de tono de la unidad fuente o los circuitos del eucalizador. Los cortes del eucalizador no requieren reajuste.

Impedancianominal	Voltaje de CA deseado
	Canal principal (estéreo)	Canal principal (puenteado)	Can. del subwoofer
8 17,3 V	24,6 V 26,8 V
4 17,3 V	28,2 V 26,8 V
3 16,2 V	no recomendado 28,6 V
2 14,1 V	no recomendado 24,5 V

ESPECIFICACIONES

Sección del amplificador
Topologia del amplificador	NexDTM de velocidad ultrarrápida clase D
Tipo de fuente de alimentación	Conmutación no regulada con MOSFET
Calibre mínimo del cable de cobre de alimentación/toma a tierra	4 AWG(Nota: No se recomienda el cable de aluminio revestido de cobre o CCA.)
Fusible recomendado 60 A
Potencia RMS nominal a 14,4 V,< 1 % THD + ruido	Principal a 4 Ω75 W x 4	Principal a 2 Ω100 W x 4	Principal a 4 Ω puenteado200 W x 2
	Subw. a 4 Ω180 W x 1	Subw. a 3 Ω240 W x 1	Subw. a 2 Ω300 W x 1
Potencia RMS nominal a 12,5 V,< 1 % THD + ruido	Principal a 4 Ω60 W x 4	Principal a 2 Ω90 W x 4	Principal a 4 Ω puenteado180 W x 2
	Subw. a 4 Ω180 W x 1	Subw. a 3 Ω240 W x 1	Subw. a 2 Ω300 W x 1
Respuesta de frecuencia	Canales principales: 12 Hz 22 kHz (+0, -1 dB)Canal de subwoofer: 10 Hz-1 kHz (+0, -1 dB)
Relación señal/ruido(con ponderación A, ancho de bandade ruido 20 Hz-20 kHz)	Canales principales: > 104 dB (respecto a potencia nominal),> 84 dB (respecto a 1 W)Canal de subwoofer: > 103 dB (respecto a potencia nominal),> 83 dB (respecto a 1 W)
Factor de amortiguación	Canales principales: > 150/50 Hz a 4 Ω, > 75/50 Hz a 2 ΩCanal de subwoofer: > 120/50 Hz a 4 Ω, > 60/50 Hz a 2 Ω
Sección de entrada
Número de entradas 6	(tres pares estéreo)
Tipo de entrada	Diferencial-balanceada con entradas de conector RCA
Rango de voltaje de entrada	200 mV-4 V RMS
Procesamiento de señal
Tipo de filtro	CH. 1&2 CH. 3&4	SUB CH.
	Activo, 12 dB/octava, paso alto(50-5000 Hz),anulable	Activo, 12 dB/octava,paso alto (50-500 Hz)o pasa banda (CH.1&2 como paso bajo),anulable	Activo, 12 dB o 24 dB/octava, paso bajo, (50-500 Hz), anulable
Control de nivel remoto HD-RLC o MHD-RLC (opcional). Rango entre silencio total y 0 dB.
Dimensiones
long. × anch. × alt.	10,23 in × 7,09 in × 2,05 in (260 mm × 180 mm × 52 mm)
