Tipo de producto	Amplificador de 5 canales
Marca	JL Audio
Modelo	XD1000/5v2
Potencia de salida (RMS total)	1000 W
Potencia por canal (4 canales)	100 W RMS a 4 ohmios
Potencia del canal subwoofer	300 W RMS a 4 ohmios
Número de canales	5
Impedancia	2 - 8 ohmios (estable a 2 ohmios)
Alimentación	12 V CC (batería del vehículo)
Dimensiones (An x Pr x Al)	262 x 183 x 50 mm
Peso	2,5 kg
Respuesta en frecuencia	12 Hz - 22 kHz
Filtros	Paso bajo y paso alto ajustables
Entradas	Alto nivel (HP) y bajo nivel (RCA)
Salidas	5 canales (4 + 1 subwoofer)
Control remoto	Entrada para control remoto de nivel de subwoofer (opcional)
Protecciones	Térmica, cortocircuito, sobreintensidad
Mantenimiento	Limpiar con un paño seco, evitar productos químicos
Reparabilidad	Piezas de repuesto disponibles a través del servicio técnico de JL Audio
Uso	Automotriz y marino

Preguntas frecuentes - XD1000/5v2 JL Audio

¿Cuál es la potencia del amplificador XD1000/5v2?

La potencia total RMS es de 1000 W. Se reparte en 4 canales de 100 W RMS a 4 ohmios y 1 canal subwoofer de 300 W RMS a 4 ohmios.

¿Qué tipo de alimentación se necesita?

El amplificador funciona con una alimentación de 12 V CC, típicamente suministrada por la batería del vehículo. Se recomienda un cableado de calibre adecuado.

¿Puedo usar este amplificador con altavoces originales?

Sí, gracias a las entradas de alto nivel (HP), es compatible con sistemas de audio OEM sin adaptador adicional.

¿Cuáles son las dimensiones del amplificador?

Las dimensiones son 262 mm de ancho, 183 mm de profundidad y 50 mm de alto.

¿Es posible puentear los canales?

No, el puenteo no está soportado en este modelo. Cada canal debe usarse individualmente.

¿Cómo ajustar los filtros?

Los filtros de paso bajo y paso alto son ajustables mediante potenciómetros en el amplificador. Para el canal subwoofer, use el filtro de paso bajo.

¿El amplificador está protegido contra el sobrecalentamiento?

Sí, cuenta con una protección térmica integrada que apaga el amplificador en caso de temperatura excesiva.

¿Se puede usar un control remoto de nivel de subwoofer?

Sí, hay una entrada para un control remoto opcional (modelo RBC-1) que permite ajustar el volumen del subwoofer a distancia.

¿Cuál es el peso del dispositivo?

El peso es de aproximadamente 2,5 kg.

¿Dónde encontrar piezas de repuesto?

Las piezas de repuesto están disponibles a través del servicio postventa autorizado de JL Audio. Contacte a un distribuidor o al servicio técnico oficial.

MANUAL DE USUARIO XD1000/5v2 JL Audio

Amplificador de 5 canales de 1000 W con crossover de 2/3 vías.

Muchas gracias por adquirir un amplificador JL Audio para el sistema de audio de su automóvil.

El amplificador se ha diseñado y fabricado de acuerdo con normas rigurosas a fin de asegurarle que disfrutará de la música en su vehículo durante muchos años. Para un rendimiento óptimo, recomendamos que su nuevo amplificador sea instalado por un concesionario autorizado de JL Audio. El concesionario autorizado cuenta con la capacitación, la pericio y los equipos de instalación necesarios para asegurar el rendimiento óptimo de este producto. En el caso de que decida instalar usted mismo el amplificador, lea atentamente este manual para familiarizarse con los requisitos de la instalación y los procedimientos de configuración.

Si tiene alguna duda relacionada con las instrucciones dadas en este manual o con cualquier aspecto del funcionamiento del amplificador, pángase en contacto con un concesionario autorizado de JL Audio para solicitar asistencia. Si necesita más ayuda, llame al Departamento de Soporte Técnico de JL Audio al [phone] en los EE. UU. durante horas normales de oficina.

iPROTEJA SU AUDICIÓN!

Lo valoramos como cliente a largo plazo. Por ello, lo instamos a utilizar este producto con cautela para no dañar su audición y la de sus acompañantes en el vehículo. Los estudios realizados han demostrado que una exposición continua a niveles de presión de sonido muy altos puede provocar pérdida de audición permanente (irreparable). Tanto este como otros amplificadores de alta potencia pueden producir niveles de presión de sonido muy elevados cuando se conectan a un sistema de altavoces. Le recomendamos que limite la exposición continua a niveles de volumen altos.

Mientras conduce, use su sistema de audio de manera que le permita escuchar los ruidos necesarios para conducir de manera segura (bocinas, sirenas, etc.)

NÚMERO DE SERIE

En el caso de que necesite reparar su amplificador o si se lo roban, deberá tener registrado el número de serie del producto. No deje de anotar dicho número en el espacio provisto a continuación. El número de serie se encuentra en el panel inferior del amplificador y en el embalaje del producto.

Número de serie:

DÔNDE PUEDE INSTALARSE

Este amplificador se ha diseñado para funcionar en vehículos con sistemas eléctricos de 12 V con toma a tierra negativa. Si se utiliza este producto en vehículos con sistemas con toma a tierra positiva y/o voltajes diferentes de 12 V, pueden ocasionarse daños al producto y se amulará la garantía.

Este producto no está certificado o aprobado para el uso en aeronaves.

No intente realizar “conexiones puenteadas” entre las salidas de este amplificador y las de un segundo amplificador, aunque sea idéntico al original.

PLANIFICACIÓN DE LA INSTALACIÓN

Es importante que dedique tiempo a leer este manual y que planifique cuidadosamente la instalación. A continuación se indican algunas consideraciones que debe tener en cuenta al planificar la instalación. Consideraciones relativas a la eficiencia de enfriamiento:

La carcasa externa de su amplificador Jl. Audio se ha diseñado para eliminar el calor del circuito del amplificador. Para lograr el rendimiento de enfriamiento óptimo, la carcasa debe estar expuesta al mayor volumen de aire posible. Si el amplificador se coloca en una cámara pequeña con escasa ventilación, se producirá una acumulación de calor excesiva y se degradará el rendimiento. Si la instalación requiere un espacio envuelto alrededor del amplificador, recomendamos que este se ventile con la ayuda de un ventilador. Para aplicaciones normales, no se requiere enfriamiento con un ventilador.

IMPORTANTE

Se desalienta firmemente montar el amplificador boca abajo. Si se monta el amplificador debajo de un asiento, asegúrese de que haya por lo menos 2,5 cm (1 pulgada) por encima de la carcasa del amplificador para permitir un enfriamiento adecuado.

Consideraciones relativas a la seguridad:

El amplificador se debe instalar en un lugar seco y bien ventilado, y de manera que no interfiera con los equipos de seguridad del vehículo (bolsas de aire, sistemas de cinturones de seguridad, sistemas de frenos ABS, etc.) Debe dedicar tiempo a montar el amplificador de manera segura a fin de que no se suelte si se produce un choque o el vehículo da un salto repentino.

Errores sencillos que debe evitar

• Antes de perforar un agujero en el vehículo, compruebe que no perforará el tanque de gasolina, la línea de frenos, el arnés de cableado u otro sistema esencial del vehículo.
• No instale el cableado en el exterior o debajo del vehículo. Es una práctica extremadamente peligrosa que puede provocar daños graves a su vehículo y a usted mismo.
• Proteja todos los cables del sistema de bordes metálicos afilados y desgaste. A tal fin, colóquelos cuidadosamente, amárrelos y use ojales y organizadores de cables donde sea apropiado.
• No instale el amplificador en el compartimento del motor, debajo del vehículo, sobre el techo ni en ninguna otra zona en la que el circuito del amplificador esté expuesto a los elementos.

desCriPCIón del ProduCto

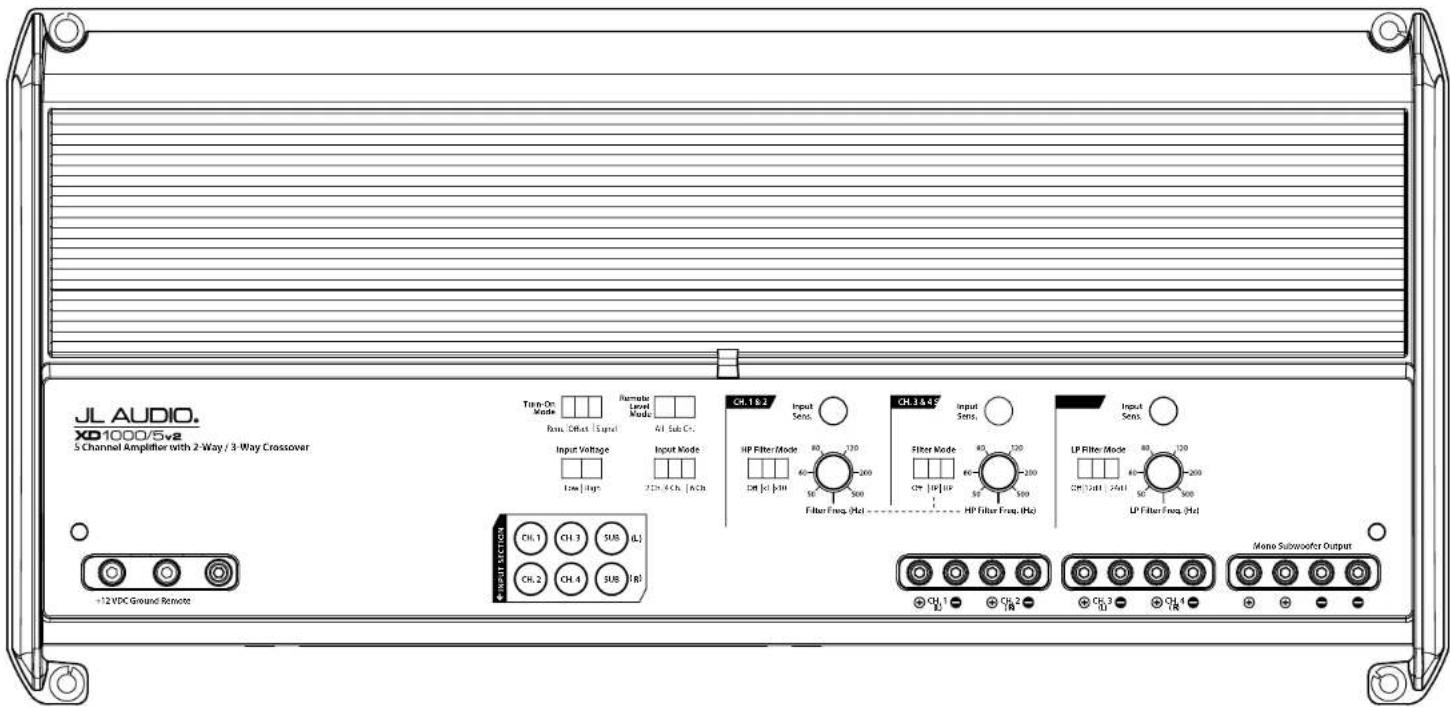

El JI. Audio XD1000/5v2 es un amplificador de sistema de cinco canales que utiliza tecnología de conmutación de velocidad ultra rápida JI. Audio NexD™ para sus cuatro canales principales y conmutación de alta velocidad NexD™ para su canal subwoofer. La tecnología NexD™ proporciona una fidelidad y una eficiencia excepcionales.

El XD1000/5v2 puede funcionar con una amplia variedad de unidades fuente y configuraciones de sistema.

seCuenCia de instalaCión tíPiCa

A continuación se representan los pasos necesarios para la instalación típica de un amplificador mediante el uso de una unidad fuente posventa o un procesador de interfaz de fábrica (como el CleanSweep CIA41dsp). En algunos casos, pueden requerirse pasos adicionales y procedimientos diferentes. Si tiene cualquier duda, póngase en contacto con un concesionario autorizado de JI. Audio para solicitar asistencia.

1) Desconecte la conexión del polo negativo de la batería y sujete el cable desconectado para evitar una reconexión accidental durante la instalación. Este paso no es opcional.
2) Lleve el cable de alimentación calibre 4 AWG desde la ubicación de la batería hasta el lugar de montaje del amplificador. Tenga cuidado de colocar el cable de manera que no se dañe o interfiera con el funcionamiento del vehículo. Si desea instalar amplificadores adicionales junto con el XD1000/5v2, use un cable de alimentación calibre 2 AWG o más grueso y un bloque de distribución de alimentación.
3) Conecte el cable de alimentación al polo positivo de la batería. Interrumpa el cable con un bloque de fusibles apropiado (y conectores) a 45 cm (18 pulgadas) como máximo del polo positivo de la batería. Este fusible es esencial para proteger el vehículo. No instale el fusible hasta que el cable de alimentación se haya conectado al amplificador.
4) Lleve los cables de señal y el cable de encendido remoto desde la unidad fuente hasta el lugar de montaje final del amplificador.
5) Lleve los cables de los altavoces desde el sistema de altavoces hasta el lugar de montaje del amplificador.

6) Busque un punto de toma a tierra de metal sólido adecuado cercano al amplificador y conecte el cable de alimentación negativo a éste usando la tornilleria adecuada (se recomienda el uso de la orejeta de toma a tierra JL Audio ECS, XB-MGLU). Use cable calibre 4 AWG, con una longitud menor a 90 cm (36 pulgadas) desde el amplificador hasta el punto de toma a tierra. En algunos vehículos, puede ser necesario aumentar el calibre del cable a tierra de la batería. (Consulte el aviso importante de la página 5.)
7) Monte el amplificador de manera segura.
8) Conecte los cables de alimentación positivo y negativo al amplificador. No se necesita un fusible cerca del amplificador si el único dispositivo conectado al cable de alimentación principal con fusibles es el XD1000/5v2. Si el cable de alimentación principal con fusibles es compartido por el XD1000/5v2 y otros amplificadores o dispositivos, conecte fusibles a cada amplificador/dispositivo a 30 cm (12 pulgadas) como máximo de longitud de cable, mediante un bloque de distribución o múltiples bloques de fusibles individuales/fusibles integrados.
9) Conecte el cable de encendido remoto al amplificador.
10) Conecte los cables de entrada al amplificador.
11) Conecte los cables de los altavoces al amplificador.
12) Revise con atención los ajustes de control del amplificador para asegurarse de que se hayan configurado de acuerdo con las necesidades del sistema.
13) Instale el fusible del cable de alimentación (80 A para un único XD1000/5v2) y vuelva a conectar el terminal del polo negativo de la batería.
14) Encienda la unidad fuente a un nivel bajo para comprobar nuevamente que el amplificador se haya configurado correctamente. Resista la lentación de subir el volumen al máximo hasta que haya verificado los ajustes de control.
15) Haga los ajustes necesarios en los controles de amplificación de entrada para obtener la salida general adecuada y el balance deseado en el sistema. Consulte el Apéndice A (página 14) para el método de configuración recomendado para la amplificación de entrada.
16) Disfrute del trabajo realizado escuchando su música favorita.

ConeXiones de alimentaCIÓN

Antes de instalar el amplificador, desconecte el cable negativo (tierra) de la batería del vehículo. Esto servirá para evitar daños accidentales al sistema, al vehículo y a usted mismo durante la instalación.

Las conexiones "+12 VDC" (VCC) y "Ground" (a tierra) del XD1000/5v2 están diseñadas para aceptar cables de alimentación calibre 4 AWG. El calibre de cable requerido para este amplificador es 4 AWG.

Si va a instalar el XD1000/5v2 con otros amplificadores y desea usar un único cable de alimentación principal, use un cable de alimentación principal calibre 2 AWG o 1/0 AWG (según la exigencia de corriente de todos los amplificadores del sistema). Este cable de alimentación grande debe terminar en un bloque de distribución con fusibles montado tan cerca como sea posible de los amplificadores (a 30 cm/12 pulgadas de cable como máximo). La salida con fusibles del bloque de distribución se conectará al XD1000/5v2 con un cable de alimentación calibre 4 AWG. Se recomendan los bloques de distribución con fusibles JL Audio ECS (XD-FDBU-2 y XD-FDBU-4)

Nota: Cuanto menor es el número del AWG, mayor es el calibre del cable y viceversa. (El cable calibre 1/0 AWG es el más grande, el calibre 2 AWG es más pequeño, después el calibre 4 AWG, calibre 8 AWG, etc.)

Para conectar los cables de alimentación al amplificador, primero gire hacia atrás el tornillo de fijación en la parte superior del bloque terminal, usando la llave hexagonal de 2,5 mm provista. Pele 12 mm (1/2 pulgada) de aislante en la punta de cada cable e inserte el cable pelado en el bloque de terminales firmemente para que no queden cables pelados expuestos. Mientras

sustiene el cable en su lugar, ajuste el tornillo de fijación firmemente, con cuidado de no raspar la cabeza del tornillo. Es recomendable que la conexión a tierra se realice mediante un cable de 4 AWG lo más corto posible, con acceso a una chapa metálica en el vehículo. La superficie de la chapa metálica debería pulirse en el punto de contacto para crear una buena conexión entre METAles entre el chasis y la terminación del cable de toma a tierra. Para una toma a tierra óptima, recomendamos el uso de una orejeta maestra de toma a tierra JL. Audio ECS (XB-MGLU). Como alternativa, se puede usar un tornillo o perno de chapa metálica con una arandela en estrella.

Se deben proteger todos los cables que atraviesen barreras metálicas, como los cortafuegos, con un ojal de caucho de alta calidad a fin de evitar daños al aislamiento del cable. En caso contrario, podría producirse un cortocircuito peligroso.

IMPORTANTE

En muchos vehículos, se utilizan cables pequeños (calibre 10 AWG - calibre 6 AWG) para conectar la bateria a tierra en el chasis del vehículo y para conectar el conector positivo del alternador a la bateria. Con el fin de evitar caídas de voltaje, el calibre de estos cables se debe aumentar a calibre 4 AWG cuando se instalan sistemas de amplificadores con fusible principal de más de 60 A.

requisitos del Fusible

Es fundamental que los cables de alimentación principales que van al amplificador o los amplificadores del sistema tengan fusibles conectados a 45 cm (18 pulgadas) como máximo de la conexión del polo positivo de la batería. El valor del fusible en cada cable de alimentación debe ser suficientemente alto para todo el equipo que se almente con dicho cable. Si solo el XD1000/5v2 está conectado a ese cable, recomendamos que se utilice un fusible de 80 A.

Si se conectan fusibles al amplificador cerca de sus conexiones de alimentación (cuando se alimenta más de un amplificador con el cable de alimentación principal), use un fusible de 80 A. Se recomienda usar fusibles MAXI ^TM de cuerpo plástico grande.

OPCIONES DE ENCENDIDO

El XD1000/5v2 se puede encender y apagar usando uno de tres métodos, determinados por la posición del conmutador "Turn-On Mode" del amplificador. Lea estas opciones y elija cuál se ajusta mejor a su sistema específico.

1) Cable de encendido remoto de +12 V
2) Circuito de encendido de detección de señal.
3) Circuito de encendido de corrimiento de CC

Encendido remoto de +12 V: Este es el método preferido para encender y apagar el amplificador. El amplificador se encenderá cuando haya +12 V en la entrada "Remote" (remota) y se apagará cuando se desconecte la alimentación de +12 V. Generalmente, un cable de encendido remoto de una unidad fuente controla esta señal de encendido remoto de +12 V. El conector de encendido "Remote" del XD1000/5v2 usa cable calibre 18 AWG - 12 AWG. Para conectar el cable de encendido remoto al amplificador, primero afloje el tornillo de fijación en la parte de arriba del bloque terminal, usando la llave hexagonal de 2,5 mm provista. Pele 1/2 in (12mm) de cable e inserte el cable pelado en el bloque de terminales, introduciéndolo firmemente de forma que no haya cable pelado expuesto. Mientras sostiene el cable en el terminal, ajuste el tornillo de fijación firmemente, con cuidado de no robar la cabeza del tornillo y asegurándose de que el cable esté firmemente agarrado por el tornillo de fijación.

Si la unidad fuente no tiene una salida dedicada de encendido remoto, considere una de las siguientes opciones de encendido alternativas:

Estos métodos son útiles cuando no hay una señal de encendido remoto de +12 V convencional disponible en el sistema. Estos le permiten operar el amplificador sin tener que ubicar un cable de encendido remoto en la unidad fuente, lo cual puede ser muy útil al interconectar el amplificador con sistemas de audio de fábrica que no usen cables de encendido convencionales de +12 V. Según las características de la señal de audio, uno de los siguientes métodos puede funcionar mejor que el otro. Recomendamos probar el modo de detección de corrimiento de CC ya que no requiere un retardo prolongado para apagar el sistema luego de que se apaga la señal.

Detección de corrimiento de CC: El

amplificador se encenderá y apagará detectando la presencia de una muy pequeña señal de CC (corrimiento) que es tipica en la salida de audio de la mayoría de las unidades fuente y los amplificadores de fábrica. El amplificador se encenderá y apagará en reacción a la presencia o ausencia de este corrimiento de CC. La sensibilidad de este circuito está diseñada para señales de alto nivel (nivel de altavoz), no para señales de bajo nivel (nivel de preamplificador). El circuito detecta la señalde entrada del "Ch. 1" (izquierda) únicamente.

Detección de señal: El amplificador se encenderá y apagará detectando la presencia de una señal de rango completo en la entrada de su "Ch 1" (izquierda). Después de varios minutos sin señal, el amplificador se apagará. La sensibilidad de este circuito está diseñada para señales de alto nivel (nivel de altavoz), no para señales de bajo nivel (nivel de preamplificador). El circuito está ajustado para reaccionar a señales de frecuencia de rango medio. Esto impide un falso accionamiento del interruptor debido a señales generadas por el movimiento de altavoces que estén en paralelo con la señal de entrada del amplificador.

IMPORTANTE

En las aplicaciones de detección de señal y de CC, el terminal de encendido "Remote" del amplificador se convierte en una salida de encendido remoto. Esto permite que el XD1000/5v2 encienda otros amplificadores del sistema de audio que no tengan detección de señal.

La sección de entrada del XD1000/5v2 permite enviar señales a la sección del amplificador a través de dos, cuatro, seis u ocho entradas diferenciales balanceadas.

Las conexiones de entrada se realizan mediante hasta tres pares de entradas RCA.

Si desea enviar seis canales discretos al XD1000/5v2, utilice las seis entradas y ajuste el interruptor "Input Mode" (modo de entrada) en la posición "6 Ch." El amplificador combinará automáticamente las señales de entrada derecha e izquierda "Sub Ch." a mono. Si posee un único canal de señal subwoofer disponible, es aceptable

utilizar únicamente una de las entradas "Sub Ch." pero, para una ganancia óptima, recomendamos utilizar un adaptador en Y y alimentar ambas entradas "Sub Ch.".

Si prefiere utilizar solo cuatro canales de entrada en el XD1000/5v2, configure el interruptor del "Input Mode" en la posición "4 Ch." y use las entradas de canal 1 y 2 y del canal 3 y 4. En este modo, el XD1000/5v2 derivará su señal de canal subwoofer de la suma de las cuatro señales de entrada juntas. El grave no se disipará cuando la señal de la unidad principal disminuera desde adelante hacia atrás.

Tal vez también desce utilizar solo dos canales de entrada para proporcionar señal a los cinco canales del amplificador. Para hacer esto, configure el interruptor del "Input Mode" en "2 Ch." y utilice solo las entradas a los canales 1 y 2. En este modo, el canal 3 operará con la señal del canal 1 y el canal 4 operará con la señal del canal 2. El amplificador combinará de forma automática las señales de entrada principales a mono para el canal subwoofer.

Rango de voltaje de entrada:

Rango de voltaje de entrada: La sección de entrada del XD1000/5v2 puede recibir un amplio rango de voltajes de señal de entrada (200 mV - 8V). Este amplio rango está separado en dos subrangos, a los que se accede mediante el interruptor "Input Voltage" (voltaje de entrada):

"Low": para señales de nivel de preamplificación

"High": para señales de nivel de altavoz

La posición "Low" en el interruptor "Input Voltage" selecciona un rango de amplificación de entrada entre 200 mV y 2 V para todos los canales de entrada. Esto significa que el control rotatorio "Input Sens." (amplificación de entrada) para cada sección de canal operará

en ese rango de voltaje. Si utiliza una unidad fuente postventa, con salidas convencionales de nivel de preamplificación, esta es la posición que probablemente utilice:

La posición "High" en el interruptor "Input Voltage" selecciona un rango de amplificación de entrada de entre 800 mV y 8 V para todos los canales de entrada. Esto es útil para ciertas señales de salida de nivel de preamplificación alto así como también señales de salida de nivel de altavoz de unidades fuente y pequeños amplificadores. Para usar fuentes de nivel de altavoces, empalme los cables de salida de la unidad fuente o del amplificador pequeño a un par de cables o conectores RCA, o use el adaptador de cable de altavoz a RCA JI. Audio ECS (XD-CLRAIC2-SW).

Usualmente no se necesitan conversores de salida de línea con el XD1000/5x2. Si encuentra que la salida no se puede reducir lo suficiente con una señal directa de nivel de altavoz aplicada al amplificador y el interruptor "Input Voltage" está en la posición "High", puede usar un "conversor de salida de línea" o un divisor de voltaje para reducir el nivel de la señal.

Controles de amPliFiCaCión de entrada

Los controles etiquetados como "Input Sens." situados en cada sección de los canales pueden utilizarse para adecuar el voltaje de salida de la unidad fuente a la etapa de entrada de cada par de canales del amplificador con el fin de conseguir la salida más nitida posible. Girando el control a la derecha se obtiene una mayor amplificación (volumen más alto para un voltaje de entrada determinado). Girando el control a la izquierda se obtiene una amplificación menor (más bajo para un voltaje de entrada determinado).

Para ajustar el amplificador para la salida nitida máxima, consulte el Apéndice A (página 12) de este manual. Después de llevar a cabo este procedimiento, se pueden reducir los niveles de "Input Sens.", si es necesario, para lograr el balance descado en el sistema.

No aumente la configuración del "Input Sens." de ningún canal del amplificador del sistema más allá del nivel máximo establecido durante el procedimiento que se indica en el Apéndice A (página 14). Esto causaría una distorsión audible y posibles daños en los altavoces.

Controles de Filtro

La mayoría de los altavoces no están diseñados para reproducir el rango completo de frecuencias audibles por el oído humano. Por esta razón, la mayoría de los sistemas de altavoces están compuestos por varios altavoces, cada uno dedicado a reproducir un rango de frecuencia específico. Los filtros se usan para seleccionar qué rango de frecuencia se envía a cada sección de un sistema de altavoces. La división de rangos de frecuencia puede efectuarse por medio de filtros pasivos (bobinas y/o capacitores entre la salida del amplificador y los altavoces), los cuales son aceptables y se usan comúnmente para el filtrado entre altavoces de rango medio y tweeters. El filtrado entre los sistemas de subwoofer y los de altavoces satélites se efectúa mejor con filtros activos, los que cortan contenido de frecuencia en la entrada al amplificador. Los filtros activos son más estables que los filtros pasivos y no introducen resistencia externa, que puede degradar el rendimiento del subwoofer.

El filtro activo integrado en cada sección de canal del XD1000/5v2 puede emplearse para eliminar las frecuencias potencialmente daúñas o no descadas que se producen en la señal que va desde las secciones del amplificador a los altavoces. Esto sirve para mejorar el balance tonal y para evitar distorsiones y posibles fallas de los altavocesi se utiliza de manera adecuada, este filtro podrá incrementar considerablemente la vida útil y la fidelidad de su sistema de audio.

1) Controles "Filter Mode": El XD1000/5x2 emplea filtros de 12 dB por octava para cada par de canales principales (un filtro de paso alto para los canales 1 y 2 y otro filtro de paso alto/pasa banda para los canales 3 y 4). El canal subwoofer proporciona un filtro de paso bajo con la opción de curvas de 12 dB o 24 dB por octava. Se puede controlar o anular totalmente cada uno de estos filtros por medio de los interruptores de tres posiciones del "Filter Mode" en cada sección de canal:

Filtro de canales 1 y 2: Solo paso alto de 12 dB por octava con un interruptor multiplicador x10

"Off": Anula por completo el filtro y permite que toda la gama de frecuencias presente en las entradas llegue al amplificador. Esta configuración es útil para sistemas que utilizan crossovers externos activos o que requieren la reproducción de rango completo desde este par de canales.

“x1” (paso alto): Configura el filtro para atenuar las frecuencias por debajo de la frecuencia de filtro seleccionada, a una tasa de 12 dB por octava. Esta configuración es útil para la conexión de altavoces componentes o coaxiales a este par de canales en un sistema biamplificado.

"x10" (paso alto): Configura el filtro para atenuar las frecuencias por debajo de una frecuencia DIEZ VECES MAYOR que la frecuencia de filtro indicada, a una tasa de 12 dB por octava. Esta configuración es útil para la conexión de tweeters a este par de canales en un sistema triamplificado.

Filtro de canales 3 y 4: Filtro de paso alto o pasa banda de 12 dB por octava "Off": Anula por completo el filtro y permite que toda la gama de frecuencias presente en las entradas llegue al amplificador. Esta configuración es útil para sistemas que utilizan crossovers externos activos o que requieren la reproducción de rango completo desde este par de canales.

"BP" (paso alto): Configura el filtro para atenuar las frecuencias por debajo del filtro indicado Y sobre la frecuencia de filtro del canal 1 y 2, a una tasa de 12dB por octava. Es útil para una conexión de altavoces medio grave o de rango medio en un sistema triamplificado.

"HP" (paso alto): Configura el filtro para atenuar las frecuencias por debajo de la frecuencia de filtro seleccionada, a una tasa de 12 dB por octava. Esta configuración es útil para la conexión de altavoces componentes o coaxiales a este par de canales en un sistema biamplificado.

Filtro de canal subwoofer: 12 dB por octava o 24 dB por octava, solamente paso bajo

"Off": Anula por completo el filtro y permite que toda la gama de frecuencias presente en las entradas llegue al amplificador. Esto resulta útil para los sistemas que utilizan crossovers activos externos.

“12dB” (paso bajo): Configura el filtro para atenuar las frecuencias por encima de la frecuencia de filtro seleccionada a una tasa de 12 dB por octava. Esto resulta útil para la conexión de subwoofer en un sistema biamplificado. Esta curva menor atenía suavemente las frecuencias altas de su señal de subwoofer y a menudo resulta apropiada para los sedanes y cupés con batíes.

“24dB” (paso bajo): Configura el filtro para atenuar las frecuencias por encima de la frecuencia de filtro seleccionada a una tasa de 24 dB por octava. Esto resulta útil para la conexión de subwoofer en un sistema biamplificado. Esta curva más marcada quita de forma agresiva las frecuencias altas de su señal de subwoofer y a menudo resulta apropiada para autos de cinco puertas, camionelas y todoterrenos.

2) "Filter Freq. (Hz)". Las marcas de frecuencia del filtro que rodean estos controles giratorios (uno en cada sección de canal) están a modo de referencia y generalmente poscen una precisión de 1/3 de octava o mejor. Si quiere seleccionar la frecuencia límite del filtro con un mayor nivel de precisión, consulte el cuadro en el Apéndice B (página 15).

Consejo para el ajuste: Si usa el XD1000/5v2 para poner en funcionamiento un sistema subwoofer ("modo LP") y un sistema de parlantes satélite componentes ("modo HP"), 80 Hz es un buen punto de referencia de los ajustes de la "Filter Freq. (Hz)" (frecuencia del filtro). Después de ajustar adecuadamente el "Input Sens.", como se muestra en el Apéndice A (página 14), puede realizar un ajuste fino del control "Filter Freq. (Hz)" para conseguir la respuesta de frecuencia del sistema deseada.

Control de niVel remoto (oPCional)

Con el agregado del Control de nivel remoto opcional (HD-RLC), puede controlar el volumen del canal subwoofer (Subwoofer Level) o el XD1000/5v2 completo desde la parte delantera del vehículo (Master Volume).

El HD-RLC se conecta al "Remote Level Control" (control de nivel remoto) en el panel de conexión del amplificador por medio de un cable de teléfono estándar (provisto con el HID-RLC). Si se desea, se pueden controlar múltiples amplificadores XD (y HD) desde un mismo control HD-RLC usando un solo divisor de cable de teléfono no dúplex y varios cables de teléfono.

Cuando está conectado al amplificador, el HID-RI.C. funciona de la siguiente manera. Girado completamente a la izquierda, el audio de los canales seleccionados quedará completamente en silencio. Girado completamente a la derecha, el nivel será el mismo que si el HID-RI.C. no estuviera conectado. En otras palabras, funciona estrictamente como un atenudador de nivel.

Interruptor "Remote Level Mode": Este interruptor permite asignar la operación del HD-RLC al amplificador completo o solo al canal subwoofer. En la posición "A F" (todos), la perilla HD-RLC afectará igualmente a los cuatro pares de canales. En la posición "Sub Ch.", solo el nivel del canal subwoofer se verá afectado por la perilla HD-RLC.

salidas Para altaVoCes

Las salidas para altavoces del XD1000/5v2 están diseñadas para admitir cables de calibre 8 AWG y 16 AWG. Para conectar los cables al amplificador, primero gire hacia atrás los tornillos de fijación en la parte superior del bloque de terminales, usando la llave hexagonal de 2,5 mm provista. Pele 12 mm (1/2 pulgada) de aslante en la punta de cada cable e inserte el cable pelado en el bloque de terminales firmemente para que no queden cables pelados expuestos. Mientras sostiene el cable en su lugar, ajuste el tornillo de fijación firmemente, con cuidado de no raspar la cabeza del tornillo.

Cada par de canales del XD1000/5v2 está diseñado para llevar energía igual o mayor a 2 ohmios a los parlantes cuando se usa la configuración "estéreo" e igual o mayor a 4 ohmios cuando se usa una configuración "puenteada". El canal subwoofer está diseñado para proporcionar energía a las cargas del subwoofer iguales o mayores a 2 ohmios.

IMPORTANTE

La carga nominal de los altavoces menor a 2 ohmios por canal (o 4 ohmios puenteada) no se recomienda y puede hacer que el amplificador inicie un modo de protección que reduce la salida de energía.

Consideraciones aCerCa de las ConeXiones Puenteadas

La conexión pueenteada consiste en combinar la salida de dos canales del amplificador para que conduzcan una única carga. Cuando se realiza dicha conexión, cada canal produce señales de igual magnitud pero de polaridad opuesta. La salida combinada de ambos canales ofrece el doble de voltaje de salida que el disponible en un solo canal. El XD1000/5v2 ha sido diseñado para la conexión pueenteada de sus pares de canales sin la necesidad de adaptadores de inversión de entrada.

Para puentcar un par de canales, únicamente use los conectores "Left +" (izquierda +) y "Right -" (derecha -) del parlante. (el "Left -" (izquierda -) y el "Right +" (derecha +) quedan sin usar). Cada par de canales con conexión puenteada suministrará potencia óptima en una carga de 4 ohmios.

! IMPORTANTE

Cuando se realiza la conexión puenteada de un par de canales del XD1000/5v2, estos entregarán 200 W x 1 en una carga de 4 ohmios o 150 W x 1 en una de 8 ohmios. No se recomienda utilizar un par de canales puenteados con una carga menor que 4 ohmios.

! IMPORTANTE

Un par de canales con conexión puenteada requiere que ambos canales del par reciban entrada. Debe conectar la señal de fuente mono o estéreo a la entrada tanto derecha como izquierda del par de canales punteados. La conexión de solo una entrada reducirá la salida de energía, aumentará la distorsión y hará que el amplificador se recaliente. ¡No haga eso!

Cuando un par de canales del XD1000/5v2 funcione en modo de conexión püenteada, la salida será en modo mono (solo un canal). Este canal mono puede contener información solamente del canal derecho, solamente del canal izquierdo o la suma de las señales de los canales de entrada derecho e izquierdo. Con el fin de lograr una de estas opciones, configure las entradas a ese par de canales de una de las siguientes maneras:

1) Información solamente del canal izquierdo o solamente del canal derecho: Si desea enviar una señal solamente izquierda o solamente derecha a un par de canales del XD1000/5v2 debe usar un "adaptador en y" para dividir la señal de un solo canal entre ambas entradas RCA, izquierda y derecha, del par de canales puenteado. Esta opción es útil cuando se usa un par de canales del XD1000/5v2 para poner en funcionamiento los altavoces del canal izquierdo solamente y el otro par de canales del XD1000/5v2 para los altavoces del canal derecho solamente.

2) Información de los canales izquierdo y derecho: Cuando se encuentra puenteado y recibe una señal de fuente estéreo, un par de canales puenteado del XD1000/5v2 combinará de manera automática las señales de entrada derecha e izquierda en una señal de entrada mono sumada (izquierda + derecha).

salidas del subwooFer

El canal subwoofer único del XD1000/5v2 está diseñado para proporcionar potencia en cargas de subwoofer iguales o mayores a 2 ohmios. Su clasificación es de 600 W en 2 ohmios, 500 W en 3 ohmios y 400 W en 4 ohmios (potencia continua, método RMS).

IMPORTANTE

No se recomiendan cargas nominales de subwoofer inferiores a 2 ohmios por canal, que pueden hacer que el amplificador comience a funcionar en modo de protección, lo que reduce la salida de potencia.

Las salidas para subwoofer del XD1000/5v2 están diseñadas para admitir cables entre calibre 8 AWG y 16 AWG. Para conectar los cables del subwoofer al amplificador, primero alojce los tornillos de fijación en la parte superior del bloque terminal, usando la llave hexagonal de 2,5 mm provista. Pele 12 mm (1/2 pulgada) de aislante en la punta de cada cable e inserte el cable pelado en el bloque de terminales firmemente para que no queden cables pelados expuestos. Mientras sostiene el cable en su lugar, ajuste el tornillo de fijación firmemente, con cuidado de no raspar la cabeza del tornillo.

Notará que hay dos conexiones positivas “+” y dos conexiones negativas “-”. Esto es para facilitar el cableado de multiples subwoofers. Las dos conexiones positivas y las dos negativas están conectadas en paralelo dentro del amplificador. No son salidas de estéreo. La conexión de dos subwoofers, cada uno a un juego de terminales positivo y negativo, proporcionará una conexión de subwoofers en paralelo. Si se conecta solo un par de cables de subwoofer, no es necesario usar ambos juegos de conexiones.

LED DE ESTADO/CIRCUITOS DE PROTECCIÓN

Hay un LED multicolor único en la superficie superior del amplificador para indicar el estado de funcionamiento del amplificador.

1) Destello verde: el amplificador se está encendiendo, la salida de audio está silenciada.

2) Verde constante: el amplificador está encendido y funcionando normalmente, la salida de audio está activa.

3) Rojo constante: se enciende para indicar que el amplificador ha excedido la temperatura segura de funcionamiento, poniendo al amplificador en modo de autoprotección, lo cual reduce la salida pico del amplificador sin silenciar el audio. Cuando su temperatura regresa a un nivel seguro, la luz roja volverá a verde y el amplificador volverá a modo de funcionamiento de potencia completa.

4) Ámbar constante (amarillo): Indica que se ha producido una condición de sobrecorriente y es acompañada por el silenciado de la salida del amplificador. Ya que el silenciado puede ser muy corto, puede manifestarse como un repiqueteo o golpe sordo audible y repetitivo en la salida. Las condiciones de sobrecorriente pueden ser causadas por una impedancia de altavoces menor que el rango de impedancia de carga óptimo para el amplificador o un cortocircuito en el cableado del altavoz. Este último puede deberse a un cortocircuito entre los cables positivo y negativo del altavoz o entre cualquiera de los cables y el chasis del vehículo. El "LED de estado" permanecerá ámbar por algunos segundos, aun si la condición de sobrecorriente fue de muy corta duración.

5) LED apagado/El amplificador se apaga inesperadamente

La única condición que apagará completamente un XD1000/5v2 que no esté dañado es si el voltaje de la batería o el voltaje del encendido remoto cae por debajo de 10 voltios. El "LED de estado" se apagará cuando esto ocurra. El amplificador se encenderá mevamente cuando el voltaje supere los 11 voltios. Si esto está succediendo en su sistema, haga revisar su sistema de carga y el cableado de alimentación.

Para más información sobre resolución de problemas con este amplificador, consulte el apéndice D (páginas 16, 17).

CONFIGURACIONES DE SISTEMA

El amplificador XD1000/5v2 es muy flexible, adecuado para una multitud de configuraciones de sistema. En esta sección, se explican detalladamente las configuraciones más comunes para un sistema con un único XD1000/5v2.

Una vez seleccionada la configuración descada, puede utilizar el plano del panel del amplificador en las páginas 18 y 19 para marcar las posiciones de interruptor requeridas para facilitar la referencia.

SISTEMAS BIAMPLIFICADOS

Los sistemas biamplificados se definen como sistemas en los que los canales del amplificador separados alimentan altavoces de frecuencia baja (LF) y frecuencia alta (HF) y se encuentran filtrados de forma separada para enviar rangos de frecuencia apropiados a cada sistema de altavoces.

La aplicación más común de sistemas biamplificados en sistemas de audio portátiles es alimentar un sistema de subwoofer desde uno o más amplificadores o canales y los altavoces componentes desde canales o amplificadores separados.

El XD1000/5v2 puede configurarse para poner en funcionamiento un sistema biamplificado por si mismo.

En esta configuración, el canal de subwoofer del XD1000/5v2 pondrá en funcionamiento un sistema subwoofer con filtrado de paso bajo. Los canales principales (1 y 2, 3 y 4) alimentarán los altavoces componentes en estéreo con filtrado de paso alto.

Configuración crossover para un sistema biamplificado con un XD1000/5v2:

Una vez que se configuraron las secciones de entrada de forma adecuada (vea la página 6), diríjase a la sección "SUB CH." y seleccione "12dB" o "24dB" (paso bajo) en el interruptor

"LP Filter Mode" y una "Filter Freq." adecuada (80 Hz es un buen punto de partida). La configuración "12dB" implica una curva de filtro menor que atenúa gradualmente las frecuencias por sobre la configuración de "Filter Freq." seleccionada. La configuración "24dB" implica una curva de filtro más aguda que atenúa más agresivamente las frecuencias por sobre la configuración de "Filter Freq." seleccionada. Ninguna de las configuraciones es "mejor", pero

en general, la configuración más suave de "12dB" resulta más deseable para un subwoofer que debe emitir desde un baúl hacia la cabina de un sedán o una cupé.

La configuración más aguda de "24dB" es generalmente mejor para utilizarla en un auto de cinco puertas, lodoterreno o una camioneta. Experimente para encontrar la configuración de curva que resulte en la transmisión más suave de subwoofer a una transición medio-grave.

A continuación, concéntrese en los controles "CH 1 & 2" y seleccione "x1" (paso alto) en el interruptor "IIP Filter Mode" y seleccione una "Filter Freq" apropiada (de nuevo, 80 Hz es un buen punto de partida). La configuración "x1" significa que la frecuencia de filtroque indica el sintonizador es exactamente la que está seleccionando. (En el modo "x10", la frecuencia de filtro real es diez veces más alta que el valor indicado. Esta configuración no se utiliza generalmente en sistemas hiamplificados.)

Finalmente, concéntrese en los controles "CII 3 & 4" y seleccione "HP" (paso alto) en el interruptor de "Filter Mode" y seleccione una "Filter Freq." apropiada (de nuevo, 80 Hz es un buen punto de partida).

Sistemas triamplificados con un XD1000/5v2

La capacidad del crossover XD1000/5v2 de 3 vías le permite crear sistemas triamplificados precisos al seleccionar las configuraciones adecuadas que se describen abajo.

En una configuración triamplificada, el canal subwoofer del XD1000/5v2 alimentará un sistema de subwoofer, en mono, con un filtrado de paso bajo. Los canales 3 y 4 alimentarán los woofers componentes (o altavoces de rango medio) en estéreo con filtrado de pasa banda (con los filtros de paso alto como de paso bajo activados). Los canales 1 y 2 alimentarán los altavoces de frecuencia alta (tweters, tradicionalmente), en estéreo, con filtrado de paso alto.

! IMPORTANTE

Para operar un único XD1000/5v2 en modo triamplificado, configure el interruptor de "Input Mode" en el modo "2 Ch.", y enchufe un solo juego de entradas de estéreo a las entradas de los canales 1 y 2 únicamente.

Configuración de crossover para sistemas triamplificados con un XD1000/5v2:

Primero dirijase a la sección de control "SUB CH." y seleccione "12dB" o "24dB" (paso bajo) en el interruptor del "LP Filter Mode" y una "Filter Freq," adecuada (80 Hz es un buen punto de partida). La configuración "12dB" implica una curva de filtro menor que atenúa gradualmente las frecuencias por sobre la configuración de "Filter Freq," seleccionada. La configuración "24dB" implica una curva de filtro más aguda que atenúa más agresivamente las frecuencias por sobre la configuración de "Filter Freq," seleccionada. Ninguna de las configuraciones es inherentemente "mejor", pero en general, la configuración más suave de "12dB" es más deseable para un subwoofer que debe emitir desde el baúl hacia la cabina de un sedán o una cupé. La configuración más aguda de "24dB" es generalmente mejor para utilizarla en un auto de cinco puertas, todoterreno o una camioneta. Experimente para encontrar la configuración de curva que resulte en la transmisión más suave de subwoofer a una transición medio-grave.

A continuación, dirjase a los controles "CH 3&4" y seleccione "BP" (pasa banda) en el interruptor de "Filter Mode". Un filtro de pasa banda en realidad está compuesto de dos filtros (uno de paso alto y otro de paso bajo) que cuando se combinan permiten que una "banda" definida de frecuencias pase a través de los canales del amplificador y siga hacia los altavoces. Estos son ideales para los altavoces de filtro activo medio grave o de rango medio en sistemas de audio de automóviles.

Ahora que activó el modo de pasa banda para los canales 3 y 4, seleccione una "Filter Freq." apropiada (de nuevo, 80 Hz es un buen punto de partida). La frecuencia de filtro que está ajustando con este control es la porción de paso alto del filtro de pasa banda. La porción de paso bajo se configura automáticamente con el ajuste de la "Filter Freq." del canal de tweeter (canales 1 y 2). La porción de paso bajo del filtro de pasa banda siempre se alineará con la configuración de la "Filter Freq." de los canales 1 y 2.

Finalmente, diríjase a los controles "CH 1 &2" y seleccione "x10" (paso alto) en el interruptor del "IIP Filter Mode". Esta posición del interruptor múltiplica el valor de la "Filter Freq." indicado por un factor de 10, por lo que una frecuencia indicada de 500 Hz es, en verdad, una frecuencia de filtro de 5000 Hz (5 kHz). La curva del filtro para esta sección está fija en 12 dB por octava.

Ahora, seleccione una “Filter Freq.” apropiada para sus tweeters (5000 Hz es un buen punto de partida). Antes de intentar cualquier configuración de frecuencia más baja, consulte la documentación para los tweeters que utiliza y asegúrese de que no alimentará a los tweeters con frecuencias más bajas de las que pueden admitir.

Los tweeters componentes del JL Audio portátil no deben usarse con frecuencias de filtro menores a los 3 kHz.

Luego de realizar el ajuste adecuado de los controles del "Input Sens." para ambos pares de canales principales y el canal del subwoofer con el método que se muestra en el Apéndice A (página 14), puede ajustar las frecuencias de filtro y atenuar cualquier par de canales para alcanzar el balance adecuado. Consulte el Apéndice B (página 15) para información precisa sobre la frecuencia de filtro.

! IMPORTANTE

Para operar dos XD1000/5v2 en modo triamplificado (uno para el canal izquierdo y otro para el canal derecho), configure los interruptores del "Input Mode" de ambos amplificadores en el modo "2 Ch." y aplique la señal del canal izquierdo tanto a la entrada derecha como a la izquierda de las entradas de los canales 1 y 2 del primer amplificador, con un adaptador en Y RCA con un extremo hembra y dos extremos machos. Luego aplique la señal del canal derecho tanto a la entrada derecha como a la izquierda de las entradas de los canales 1 y 2 del segundo amplificador, con un adaptador en Y RCA con un extremo hembra y dos extremos machos.

MANTENIMIENTO DE SU AMPLIFICADOR JL AUDIO

Si el amplificador falla o no funciona correctamente, devuélvalo al distribuidor autorizado de JL Audio para que lo envie al servicio técnico de JL Audio. No hay piezas ni fusibles que el usuario pueda reparar dentro del amplificador. La naturaleza única del circuito de los amplificadores JL Audio requiere personal de servicio capacitado específicamente. No intente dar servicio usted mismo al amplificador o a través de un taller de reparación no autorizado. Esto no solamente anulará la garantía, sino que también podría provocar más problemas en el amplificador.

Si tiene alguna duda sobre la instalación o configuración del amplificador que no esté cubierta en este manual, póngase en contacto con el distribuidor o con el soporte técnico.

Soporte Técnico de JL Audio:

[phone]

(Hora del Este de los EE. UU.) de lunes a viernes

APÉNDICE A:

Ajuste del nivel de amplificación de entrada

Siguiendo estas indicaciones, podrá ajustar de manera fácil y sencilla la amplificación de cada par de canales del amplificador en pocos minutos, usando equipos normalmente disponibles en los talleres de instalación.

Equipos necesarios

• Voltímetro de CA digital

- CD con tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0 dB en el rango de frecuencia por ser amplificado para ese conjunto de canales (50 Hz para canales del subwoofer, 1 kHz para una aplicación de rango medio). No use tonos de prueba atenuados (-10 dB, -20 dB, etc.).

El procedimiento de nueve pasos

1) Desconecte el altavoz o los altavoces de los conectores de salida para altavoz del amplificador.
2) Desactive todo el procesamiento (bajos/agudos, intensidad, ecualizador, etc.) en la unidad fuente, los procesadores (si se usan) y el amplificador. Ubique el control de posición lateral en la posición central y el control de nivel del subwoofer a 3/4 del máximo (si se usa para alimentar el XD1000/5v2).
3) Gire los tres controles "Input Sens." completamente hasta abajo.
4) Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener una superposición de ganancia razonable con distorción moderada a máximo volumen.
5) Use la tabla de esta página para determinar el voltaje deseado para los ajustes de amplificación de entrada de acuerdo con la impedancia nominal del sistema de altavoces conectado a las salidas del amplificador.

6) Compruebe haber desconectado los altavoces antes de continuar. Reproduzca una pista con una onda sinusoidal apropiada (dentro del rango de frecuencia por ser amplificado por el canal que esté ajustando) a 3/4 del volumen de la unidad fuente
7) Conecte el voltímetro de CA en los conectores de salida de altavoces del amplificador. Si el par de canales está funcionando en estéreo, solo es necesario medir un canal. Si está puenteado, asegúrese de evaluar el voltaje en los conectores correctos (L1 and R-).
8) Aumente el control de "Input Sens." hasta que se observe el voltaje deseado en el voltimetro.
9) Una vez ajustada cada sección de canal del XD1000'5v2 al máximo de su nivel de salida de baja distorsión, reconecte el altavoz o altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplificador requiere atenuación para lograr el balance deseado en el sistema.

IMPORTANTE

No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema más allá del nivel máximo establecido durante este procedimiento. Esto causaría una distorsión audible y posibles daños en los altavoces.

Será necesario volver a ajustar el "Input Sens." para los canales afectados si se activa algún refuerzo de ecualizador después de haber ajustado el valor de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de ecualizador, incluidos los controles de tono de la unidad fuente o los circuitos del ecualizador. Los cortes del ecualizador no requieren reajuste.

Impedancia nominal	Voltaje de CA deseado
	Can. principal (Estéreo)	Can. principal (Puenteado)	Can. del subwoofer
8 Ω	17,3 V	31,6 V	100 V
6 Ω	17,3 V	32,4 V	400 V
4 Ω	17,3 V	28,3 V	100 V
3 Ω	16,2 V	no recomendado	38,7 V
2 Ω	14,1 V	no recomendado	34,6 V

APÉNDICE B:

Tabla de selección de frecuencia precisa

"FILTER FREQ"

Número de Inscripción del Frec.
marca	panel	real
Sentido antihorario completo: 49

01.	49
02.	"50"
03.	50
04.	50
05.	52
06.	53
07.	55
08.	"60"
09.	59
10.	61
11.	63
12.	65
13.	68
14.	70
15.	73
16.	"80"
17.	76
18.	79
19.	83
20.	86
	"12 en punto"
21.	90
22.	95
23.	100
24.	105
25.	111
26.	118
27.	126
28.	135
29.	146
30.	160
31.	174
32.	192
33.	217
34.	243
35.	286
36.	339
37.	406
38.	444
39.	482
40.	483

Sentido horario completo: 483

APÉNDICE C:

Especificaciones del XD1000/5v2

Valor de fusible recomendado: 80 A

Tipo de fusible recomendado: MAX ^® o AGU

Secciones de entrada:

Número de entradas: Trus pares eslóreo

Tipo de entrada: Diferencial-balanceada con entradas de conector PCA

Rango de entrada: 100 mV - 8 V RMS

Sección de amplificador

Topología del amplificador: NexD™ de velocidad ultra rápida Clase D

Fuente de alimentación: Tipo de conmutación no regulada con MOSFET

Potencia nominal a 14,4 V con menos de 1 % THD (distorsión armónica total) + ruido (20 Hz - 20 kHz), Método RMS

Canales principales, estéreo, todos los canales alimentados: 75 W x 4 a 4 ohmios, 100 W x 4 a 2 ohmios

Canales principales, puenteados, todos los canales alimentados: 150 W x 2 a 8 ohmios, 200 W x 2 a 4 ohmios

Canal subwoofer, mono, todos los canales alimentados:

400 W x 1 a 4 ohmios, 500 W x 1 a 3 ohmios, 600 W x 1 a 2 ohmios

Potencia nominal a 12,5 V con menos de 1 % THD (distorsión armónica total) + ruido (20 Hz - 20 kHz), Método RMS

Estéreo, todos los canales alimentados: 60 W x 4 a 4 ohmios, 90 W x 4 a 2 ohmios

Puenteo de energía nominal, todos los canales alimentados: 120 W x 2 a 8 ohmios, 180 W x 2 a 4 ohmios

Canal subwoofer, mono, todos los canales alimentados:

Relación señal/ruido (con ponderación A, ancho de banda de ruido 20 Hz-20 kHz):

Canales principales: >104 dB con respecto a potencia nominal, >84 dB con respecto a 1 W

Canal del subwoofer: >100 dB con respecto a potencia nominal, >90 dB con respecto a 1 W

Respuesta de frecuencia:

Canales principales: 12 Hz - 22 kHz (10, 1 dB)

Canal del subwoofer: 10 Hz - 1 kHz (+0, -1 dB)

Factor de amortiguamiento:

Canales principales: >150 a 4 ohmios por canal/50 Hz.

75 a 2 ohmios por canal/50 Hz

Canal del subwoofer: >150 a 4 ohmios por canal/50 Hz

75 a 2 ohmios por canal/50 Hz

Filtros crossover:

Tipo de filtro: Estado variable/Saller key, con una selección de frecuencia límite continuamente variable, anulable

Ch. 1 y 2: 12 dB/ouL Paso alto (50-500 Hz, commutable a 500-5000 Hz via interruptor 'x10')

Ch. 3 y 4 12 dB/oct. Paso alto (50-500 Hz) o pasa bancía (utiliza la frecuencia de filtro de los canales 1 y 2 como: imite de paso bajo)

Sub Ch: 12 dB o 24 dB/oct. Peso baja (50-500 Hz)

Dimensiones (LxAnxAI):

374 mm x 180 mm x 52 mm (14,73 pulg. x 7,09 pulg. x 2,05 pulg.)

APÉNDICE D: SOLUCIÓN DE PROBLEMAS

"¿Cómo ajusto correctamente la amplificación de entrada adecuada en mi amplificador?"

Consulte el Apéndice A (página 14) para ajustar la amplificación de entrada para una salida máxima con baja distorsión.

"Mi amplificador no se enciende."

Compruche el fusible, no solo visualmente, sino también con un medidor de continuidad. Es posible que un fusible tenga conexiones internas deficientes que no pueden detectarse mediante una inspección visual. Es mejor retirar el fusible del portafusibles para probarlo. Si no encuentra ningún problema, inspeccione el portafusibles.

Compruebe la integridad de las conexiones a los terminales "+12VDC," "Ground," (A tierra) y "Remote" (Remoto). Asegúrese de que ningún tornillo de fijación del terminal haya roto el aislamiento de un cable y de que todas las conexiones estén apretadas.

Asegúrese de que haya +12 V en la conexión "Remote" (Remoto) del amplificador. En algunos casos, el cable de encendido de la unidad fuente no es suficiente para encender varios dispositivos y es necesario usar un relé. Para comprobar si existe este problema, conecte el cable de "+12VDC" (+12 VCC) al terminal "Remote" (Remoto) para comprobar si el amplificador se enciende.

"Oigo un sonido repetitivo de repiqueteo o 'pop' de los altavoces."

Compruebe los cables de los altavoces en busca de un posible cortocircuito, ya sea entre los cables positivo y negativo o entre alguno de los cables y la tierra del chasis del vehículo. Si hay un cortocircuito presente, experimentará una salida distorsionada y/o atenuada. El "LED de estado" se pondrá ámbar en esta situación. Puede ser útil desconectar los cables de altavoz del amplificador y usar un juego de cables diferente conectado a un altavoz de prueba.

Compruebe la impedancia de carga nominal para verificar que el amplificador esté accionando una carga igual o mayor que 2 ohmios.

"La salida de mi amplificador fluctúa cuando le doy golpecitos o hay un bache en la carretera."

Compruebe las conexiones al amplificador. Asegúrese de que el aislamiento de todos los cables se haya pelado lo suficiente para permitir un buen contacto dentro del bloque de terminales.

Compruebe los conectores de entrada para asegurarse de que todos hagan buen contacto con los conectores de entrada del amplificador.

"Mi amplificador se apaga cada tanto, usualmente a altos volúmenes."

Compruebe la fuente de voltaje y el punto de toma a tierra. La fuente de alimentación del XD1000/5v2 funcionará con voltajes del sistema hasta 10 V como mínimo. Pueden producirse problemas de apagado a niveles de volúmenes superiores cuando el voltaje del sistema (el voltaje de encendido remoto) cae por debajo de 10 V. Estas caídas pueden ser de muy corta duración, por o que son extremadamente difíciles de detectar con un voltímetro de CC común. Para asegurar que el voltaje sea correcto, inspeccione todo el cableado y los puntos de terminación. También puede ser necesario mejorar la calidad del cable que conecta la batería al chasis del vehículo y del cable de alimentación que conecta el alternador a la batería. En muchos vehículos, se utilizan cables pequeños (calibre 5 mm² - 13 mm²) para conectar la batería a tierra en el chasis del vehículo y para conectar el alternador a la batería. Con el fin de evitar caídas de voltaje, el calibre de estos cables se debe aumentar a calibre 25 mm² cuando se instalan sistemas de amplificadores con fusible principal de más de 60 A. Los problemas de toma a tierra son la principal causa de "fallas" del amplificador mal diagnosticadas.

"Mi amplificador se enciende, pero no hay salida."

Compruebe la señal de entrada mediante un voltímetro de CA para medir el voltaje de la unidad fuente mientras se reproduce un tono de prueba adecuado a través de la unidad fuente (desconecte los cables de entrada del amplificador antes de efectuar esta prueba). La frecuencia usada debe estar en el rango adecuado que debe amplificar el amplificador (ejemplo:50 Hz para una aplicación de sub bajos o 1 kHz para una aplicación de rango completo/paso alto). Debería haber un voltaje constante y suficiente (entre 0,1 y 4,0 V) en la salida de los cables de señal.

Compruebe la salida del amplificador. Aplicando el procedimiento explicado en el apartado anterior (después de enchufar los cables de entrada nuevamente en el amplificador) compruebe si hay salida en las salidas para altavoces del amplificador. A menos que le gusten los tonos de prueba a niveles altos, es conveniente retirar los cables de los altavoces del amplificador al hacer esta prueba. Aumente el volumen hasta aproximadamente la mitad. Deberían medirse 5 VCA o más en las salidas para altavoces. Este nivel de salida puede variar de manera significativa entre amplificadores pero no debería estar en el rango de milivoltios con la unidad fuente a mitad de volumen. Si tiene el suficiente voltaje, compruebe las conexiones del altavoz como se explica a continuación.

Compruebe que los cables de los altavoces tengan una buena conexión con el metal dentro del interior del bloque de terminales. Los conectores de cable de los altavoces están diseñados para aceptar cables hasta calibre 10 mm ^3 . Asegúrese de pelar el cable lo suficiente para que haya una buena conexión con el metal en el interior del bloque de terminales.

notas sobre la instalaCión:

Use este diagrama para documentar las posiciones de los interruptores y controles de su amplificador.

GARANTÍA LIMITADA - AMPLIFICADORES (EE. UU.)

JL AUDIO garantiza que este producto no tendrá defectos de materiales y mano de obra durante un período de dos (2) años. La garantía se extiende hasta tres (3) años si un concesionario autorizado de JL Audio ha realizado la instalación utilizando un Sistema de Conexión de Alimentación Premium de JL Audio para el cableado de la alimentación.

Esta garantía no es transferible y se aplica solamente al comprador original en un concesionario de JL Audio autorizado. En el caso de que sea necesaria cualquier reparación dentro de esta garantía por motivos de defecto de fabricación o mal funcionamiento, JL Audio reparará o sustituirá (a su discreción) el producto defectuoso con un producto nuevo o remanufacturado sin ningún costo para el cliente. Los daños causados por lo siguiente no están cubiertos por la garantiacaccidente, uso indebido, abuso, modificación del producto o negligencia, no haber seguido las instrucciones de instalación, intentos de reparación no autorizados y declaraciones falsas por parte del vendedor. Esta garantía no cubre daños incidentales o consecuentes y no cubre el costo del retiro o la reinstalación de la(s) unidad(es). El daño cosmético debido a accidentes o desgaste normal no está cubierto por la garantía.

La garantía será nula si el número de serie del producto se ha retirado o está deteriorado.

Las garantías implícitas aplicables se limitan a la duración del período de garantía explícita indicada en la presente, que comienza el día de la fecha de compra original, y no se aplicará posteriormente ninguna otra garantía, ya sea explícita o implícita, al producto. Algunos estados no permiten limitaciones a las garantías implícitas; por lo tanto, estas exclusiones pueden no aplicarse en su caso. Esta garantía le da derechos legales específicos, y también puede tener otros derechos que varían en diferentes estados.

Si necesita servicio para su producto JL Audio:

Todas las devoluciones por garantía deberán enviarse a la instalación de servicio técnico de amplificadores de JL Audio a través de un concesionario autorizado de JL Audio, con el flete prepagado, y deben ir acompañadas de la prueba de compra (una copia del recibo de compra original). El envío directo por parte de los consumidores o distribuidores no autorizados será rechazado a menos que JL Audio lo autorice especificamente con un número de autorización de devolución válido.

El código de fecha de fabricación determinará la expiración de la garantía en los productos que se devuelvan sin prueba de compra. La cobertura puede quedar anulada dado que dicha fecha es anterior a la de compra. Los productos no defectuosos recibidos se devolverán con flete de pago contra reembolso. El cliente es responsable de los cargos de transporte y seguro cuando envie el producto a JL Audio. Los daños durante el envío para devolución no están cubiertos por la garantía.

Para información sobre servicio en los EE. UU. llame a

Servicio al Cliente de JL Audio: [phone] 9

9:00 a. m. - 5:30 p. m. (Hora del Este de los EE. UU.)

JL Audio, Inc

10369 North Commerce Pkwy.

Miramar, FL 33025

(no envíe productos para reparación a esta dirección)

Garantías Internacionales:

Los productos comprados fuera de los Estados Unidos de América están cubiertos solamente por el distribuidor en ese país y no por JL Audio, Inc.

HANDBUCH

XD1000/5v2
