Type de produit	Amplificateur 5 canaux
Marque	JL Audio
Modèle	XD1000/5v2
Puissance de sortie (RMS totale)	1000 W
Puissance par canal (4 canaux)	100 W RMS sous 4 ohms
Puissance du canal caisson	300 W RMS sous 4 ohms
Nombre de canaux	5
Impédance	2 - 8 ohms (stable à 2 ohms)
Alimentation	12 V CC (batterie véhicule)
Dimensions (L x l x h)	262 x 183 x 50 mm
Poids	2,5 kg
Réponse en fréquence	12 Hz - 22 kHz
Filtres	Passe-bas et passe-haut réglables
Entrées	Haut niveau (HP) et bas niveau (RCA)
Sorties	5 canaux (4 + 1 subwoofer)
Télécommande	Entrée pour télécommande de niveau de caisson (optionnelle)
Protections	Thermique, court-circuit, surintensité
Entretien	Nettoyer avec un chiffon sec, éviter les produits chimiques
Réparabilité	Pièces détachées disponibles auprès du SAV JL Audio
Usage	Automobile et marin

FOIRE AUX QUESTIONS - XD1000/5v2 JL Audio

Quelle est la puissance de l'amplificateur XD1000/5v2 ?

La puissance totale RMS est de 1000 W. Elle se répartit en 4 canaux de 100 W RMS sous 4 ohms et 1 canal caisson de 300 W RMS sous 4 ohms.

Quel type d'alimentation est nécessaire ?

L'amplificateur fonctionne sur une alimentation 12 V CC, typiquement fournie par la batterie du véhicule. Un câblage de calibre adapté est recommandé.

Puis-je utiliser cet amplificateur avec des haut-parleurs d'origine ?

Oui, grâce aux entrées haut niveau (HP), il est compatible avec les systèmes audio OEM sans adaptateur supplémentaire.

Quelles sont les dimensions de l'amplificateur ?

Les dimensions sont de 262 mm de largeur, 183 mm de profondeur et 50 mm de hauteur.

Est-il possible de pontet les canaux ?

Non, le pontage n'est pas supporté sur ce modèle. Chaque canal doit être utilisé individuellement.

Comment régler les filtres ?

Les filtres passe-bas et passe-haut sont réglables via des potentiomètres sur l'amplificateur. Pour le canal caisson, utilisez le filtre passe-bas.

L'amplificateur est-il protégé contre la surchauffe ?

Oui, il dispose d'une protection thermique intégrée qui coupe l'amplificateur en cas de température excessive.

Peut-on utiliser une télécommande de niveau de caisson ?

Oui, une entrée est prévue pour une télécommande optionnelle (modèle RBC-1) qui permet de régler le volume du subwoofer à distance.

Quel est le poids de l'appareil ?

Le poids est d'environ 2,5 kg.

Où trouver des pièces détachées ?

Les pièces détachées sont disponibles auprès du service après-vente agréé JL Audio. Contactez un revendeur ou le SAV officiel.

MODE D'EMPLOI XD1000/5v2 JL Audio

Amplificateur 1.000 W à 5 canaux avec possibilité de passer de 2 à 3 voles

Merci d'avoir acheté un amplificateur JL Audio pour le système audio de votre véhicule.

Votre amplificateur a été conçu et fabriqué pour respecter les normes afin de vous garantir des années de plaisir musical dans votre véhicule. Pour optimiser les performances, nous vous conseillons forlement de faire installer votre nouvel amplificateur par un revendeur JL Audio agréé. Votre revendeur agréé bénéficie de la formation, l'expérience et du matériel d'installation adéquat pour garantir une utilisation optimale de ce produit. Si vous décidez d'installer vous-même l'amplificateur, veuillez prendre le temps de lire attentivement ce manuel afin de vous familiariser avec les exigences concernant l'installation et les procédures de configuration.

Si vous avez la moindre question relative aux instructions de ce manuel ou à tout aspect du fonctionnement de voire amplificateur, veuillez contacter votre revendeur JL Audio agréé pour obtenir de l'aide. Si vous avez besoin d'une aide supplémentaire, veuillez contacter le Service d'assistance technique de JL Audio au [phone] aux heures de bureau.

PROTÉGEZ VOTRE AUDITION!

La fidélité de nos clients est notre gage de satisfaction. C'est pour cette raison que nous vous demandons d'utiliser raisonnablement ce produit de sorte à ne pas endommager votre audition et celle des autres personnes présentes dans votre véhicule. Des études ont démontré qu'une exposition continue à des niveaux de pression sonore élevés peut entraîner une perte de l'audition permanente (irréversible). Cet amplificateur et tous les autres amplificateurs puissants sont capables de produire des niveaux de pression sonore extrêmement élevés lorsqu'ils sont connectés à un système de haut-parleurs. Veuillez limiter votre exposition en continu à des niveaux sonore élevés.

Lorsque vous conduisez, utilisez votre système audio de sorte à pouvoir toujours entendre les bruits nécessaires à une conduite en toute sécurité (avertisseurs sonores, sirènes, etc.).

NUMÉRO DE SÉRIE

Si votre amplificateur nécessite une réparation ou en cas de vol, vous devrez présenter un document où figure le numéro de série du produit. Veuillez prendre le temps de noter ce numéro dans l'espace ci-dessous. Le numéro de série se trouve sur le panneau inférieur de l'amplificateur ainsi que sur l'emballage de l'amplificateur.

Numéro de série :

Cet amplificateur est conçu pour fonctionner sur les véhicules équipés de systèmes électriques sous 12 V et dont le pôle négatif est relié à la masse. L'utilisation de ce produit dans des véhicules dont le pôle positif est relié à la masse et dont la tension n'est pas de 12 V peut endommager le produit et entraîner l'annulation de la garantie.

Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.

Ne tentez pas d'établir un « pont » entre les sorties de cet amplificateur et celles d'un second amplificateur, même s'il s'agit d'un amplificateur identique.

ORGANISEZ VOTRE L'INSTALLATION

Il est important que vous preniez le temps de lire ce manuel et que vous organisez précautionneusement votre installation. Vous trouverez ci-dessous quelques points que vous devrez prendre en considération lorsque vous envisagerez de votre installation.

Considérations relatives à l'efficacité de refroidissement :

La coque externe de votre amplificateur JI. Audio est conçue pour évacuer la chaleur des circuits. Pour des performances de refroidissement optimales, la coque externe doit être exposée à un volume d'air aussi important que possible. L'enfernement de l'amplificateur dans une petite pièce mal aérée peut entraîner une chaleur excessive et une dégradation des performances. Si un coffret doit être installé autour de l'amplificateur, nous conseillons que ce coffret soit ventilé à l'aide d'un ventilateur. Dans des conditions normales, le refroidissement par ventilateur n'est pas nécessaire.

IMPORTANT!

Nous vous déconscillons vivement de monter l'amplificateur à l'envers. Si vous installez l'amplificateur sous un siège, veillez à ce qu'il y ait un espace d'au moins 2,5 cm au-dessus de la surface extérieure de l'amplificateur afin de permettre un refroidissement approprié.

Considérations relatives à la sécurité :

Votre amplificateur doit être installé dans un environnement sec, bien aéré et de manière à ne pas interférer avec l'équipement de sécurité de votre véhicule (airbags, systèmes de ceintures de sécurité, systèmes de freinage ABS, etc.). Vous devez également prendre le temps de fixer correctement l'amplificateur de sorte qu'il ne se desserre pas en cas de collision ou de secousse soudaine du véhicule.

Erreurs à éviter

• Avant de percer des trous dans votre véhicule, assurez-vous de ne pas percer un réservoir de gaz, une conduite de frein, un faisceau de câbles ou tout autre système essentiel du véhicule.
• Ne faites pas passer le câblage du système en dehors ou en dessous du véhicule. Il s'agit d'une pratique extrêmement dangereuse pouvant sérieusement endommager votre véhicule et entraîner des blessures graves.
• Protégez tous les câbles des bords métalliques coupants et de l'usure en les faisant passer, en les fixant ensemble et en utilisant des œillets et des faisceaux le cas échéant.
• Ne montez pas l'amplificateur dans le compartiment moteur, sous le véhicule, sur le toit ou dans toute autre zone qui exposerait les circuits de l'amplificateur aux éléments.

desCriPtion du Produit

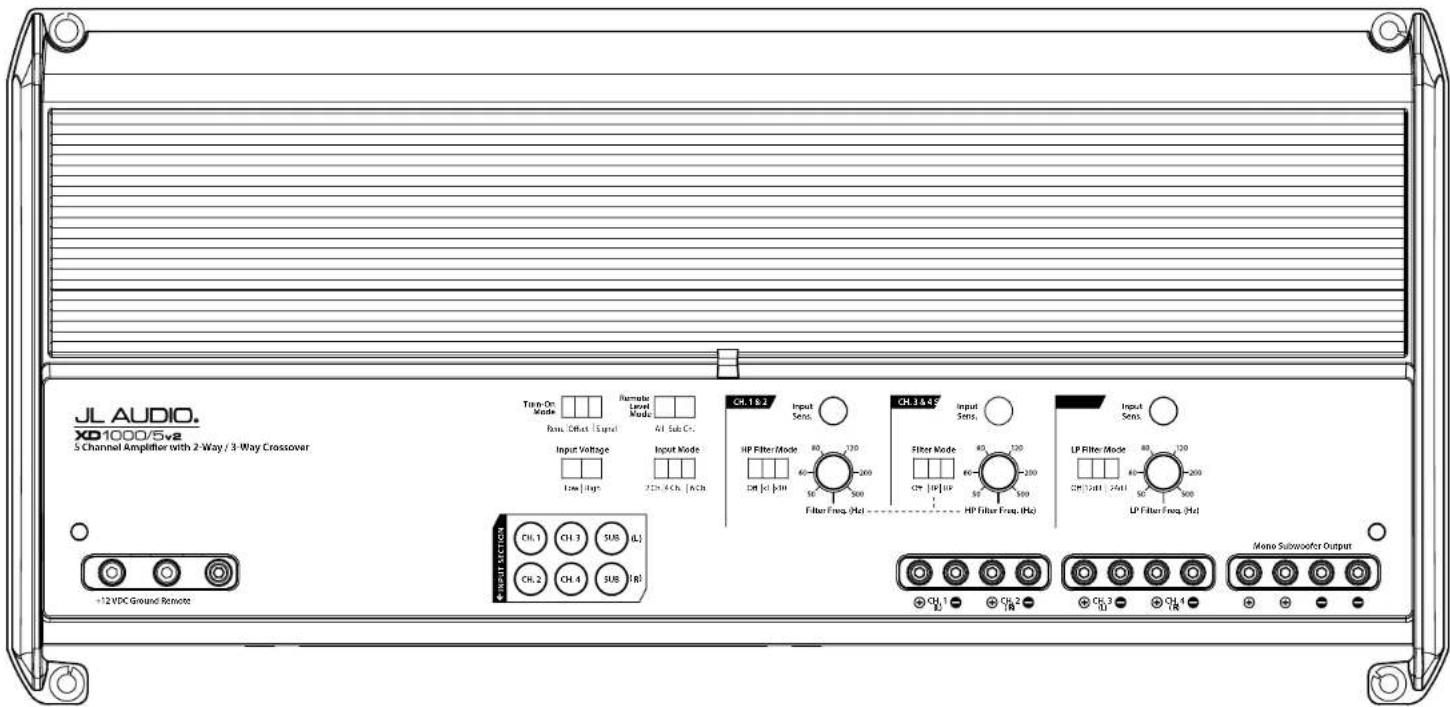

Le modèle JI. Audio XD1000/5v2 est un amplificateur de système à 5 canaux qui emploie la technologie de commutation ultra rapide JI. Audio NexD™ pour ses quatre principaux canaux et la technologie de commutation rapide NexD™ pour son canal Caisson de basse. Les technologies NexD™ offrent une fidélité et une efficacité exceptionnelles.

Le XD1000/5v2 peut être utilisé avec une grande variété d'unités sources et de configurations système.

séquenCe d'installation tYPe

Vous trouverez ci dessous une séquence d'installation classique d'amplificateur, en utilisant une unité source achetée au détail ou un processeur d'interface provenant d'un équipementier (comme le CleanSweep CI.441dsp). Des étapes supplémentaires et différentes procédures peuvent s'avérer nécessaires dans certaines applications. Si vous avez la moindre question, veuillez contacter votre distributeur

JI. Audio agréé pour obtenir de l'aide.

1) Déconnectez la borne négative de la batterie et fixez le câble déconnecté pour éviter toute reconnexion accidentelle lors de l'installation. Cette étape n'est pas facultative.
2) Acheminez un câble d'alimentation d'un diamètre de 5,19 mm (4 AWG) de l'emplacement de la batterie jusqu'à l'emplacement où l'amplificateur est installé. Veillez à acheminer le câble de manière à ce qu'il ne soit pas endommagé et à ce qu'il n'interfère pas avec le fonctionnement du véhicule. Utilisez un fil d'un diamètre supérieur ou égal à 6,54 mm (2 AWG) ainsi qu'un bloc de distribution de l'alimentation si des amplificateurs supplémentaires sont installés avec le XD1000/sv2.
3) Connectez le fil électrique à borne positive de la batterie. Equipez le fil d'un bloc de fusibles approprié (et connecteurs) sur une longueur de fil de 45 cm de la borne positive par rapport à la batterie. Ce fusible est essentiel à la protection du véhicule. N'installez pas le fusible tant que le fil d'alimentation n'a pas été connecté correctement à l'amplificateur.
4) Faites courir les câbles de signal et le câble de mise sous tension à distance entre l'unité source et l'emplacement d'installation final de l'amplificateur.
5) Faites passer les câbles de haut-parleur entre les systèmes de haut-parleur et l'emplacement de montage de l'amplificateur.

6) Trouvez un contact correct et solide de masse métallique à proximité de l'amplificateur et connectez-y le fil d'alimentation négatif en utilisant le matériel adapté (l'utilisation de la coisse de masse Master XP-Utilisez un fil de 5,19 mm (4 AWG), pas plus long que 90 cm (36 pouces) depuis l'amplificateur jusqu'au point de raccordement à la masse. Sur certains véhicules, il peut s'avérer nécessaire de mettre à niveau le fil de masse de la batterie. (Reportez-vous à la page 5 pour une remarque importante). MGLU de 7) Fixez solidement l'amplificateur.
8) Connectez les câbles électriques positif et négatif à l'amplificateur. Un fusible à proximité de l'amplificateur n'est pas nécessaire si le XD1000/5v2 est le seul appareil alimenté à partir d'un fil principal protégé. Si le fil principal protégé alimente le XD1000/5v2 et d'autres amplificateurs ou appareils, placez un fusible sur chaque amplificateur/appareil à moins de 30 cm (12 pouces) de longueur de fil, par l'intermédiaire d'un bloc de distribution protégé ou de plusieurs boîtes à fusibles / fusibles intégrés individuels.
9) Connectez le câble de mise sous tension à distance à l'amplificateur.
10) Connectez les câbles d'entrée à l'amplificateur. 11) Connectez les câbles du haut-parleur à l'amplificateur.
12) Revoyez avec précaution les paramètres de commande de l'amplificateur pour vous assurer qu'ils sont définis conformément aux besoins du système.
13) Installez le ou les fusibles du câble d'alimentation (80 A pour un seul XD1000/5v2) et reconnectez la borne négative de la batterie.
14) Allumez l'unité source à un niveau faible pour effectuer une deuxième vérification de la bonne configuration de l'amplificateur. Ne lancez pas le moteur avant d'avoir vérifié les paramètres de commande.
15) Effectuez les ajustements nécessaires au niveau des contrôles de sensibilité d'entrée afin d'obtenir la bonne sortie globale et l'équilibre du système souhaité. Reportez-vous à l'Annexe A (page 14) pour connaître la méthode de réglage recommandée pour la sensibilité d'entrée.
16) Récoltez les fruits de vos efforts en écoutant votre musique préférée.

brides d'alimentation

Avant d'installer l'amplificateur, déconnectez le fil négatif (masse) de la batterie du véhicule. Cela permettra d'éviter les dommages accidentels du système et du véhicule et de prévenir toute blessure lors de l'installation.

Les connexions « +12 VDC » (+12 VCC) et « Ground » (Masse) du XD1000/5v2 sont conçues pour accepter un fil de 5,19 mm (4 AWG). C'est la taille requise pour cet amplificateur.

Si vous installez le XD1000/5v2 avec d'autres amplificateurs et souhaitez n'utiliser qu'un seul fil d'alimentation principal, utilisez un fil d'alimentation de 6,54 mm (2 AWG) ou 8,25 mm (1/0 AWG) de diamètre (selon la quantité de courant requise par l'ensemble des amplificateurs du système). Cet épais fil d'alimentation doit déboucher dans un bloc de distribution protégé par fusible monté aussi près que possible des amplificateurs, à moins de 30 cm (12 pouces) de longueur de fil. La sortie protégée du bloc de distribution doit se connecter au XD1000/5v2 avec un fil de 5,19 mm (4 AWG). Nous recommandous les blocs de distribution protégés JL. Audio ECS (XD-FDBU-2 et XD-FDBU-4)

Remarque : Plus le diamètre est grand, plus le fil est large et vice-versa (8,25 mm est le fil le plus gros, 6,54 mm est plus petit, puis 5,19 mm, 3,26 mm, etc.).

Pour connecter les fils d'alimentation sur l'amplificateur, enleviez d'abord la vis de pression sur le dessus du bloc de dérivation en utilisant la clé hexagonale de 2,5 mm qui est fournie. Dénudez 12 mm (1/2 pouce) de gaine isolante au bout de chaque fil et insérez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintenant fermement le fil en place, serrez fortement la vis de pression en veillant à ne pas marquer la tête de la vis.

La connexion de masse doit se faire à l'aide d'un fil de 5,19 mm de diamètre (4 AWG),

être aussi courte que possible et relier un élément solide sur la carrosserie métallique du véhicule. La surface de la carrosserie doit être poncée au niveau du point de contact pour créer une connexion propre métal à métal entre le châssis et l'extrémité du fil de masse. Pour obtenir une bonne mise à la terre, nous recommandons l'utilisation de la cosse de masse Master XB-MGLU de JL Audio ECS. Il est également possible d'utiliser une vis ou un boulon à tôle avec une rondelle éventail.

Tous les fils cheminant dans des conduits métalliques (comme des pare-feux) doivent être protégés par un passe-fil en caoutchouc de bonne qualité afin de ne pas endommager l'isolation du fil. Si vous ne respectez pas cette consigne, cela peut provoquer un court-circuit dangereux.

! imPortant!

De nombreux véhicules utilisent un petit câble (de 2,59 à 4,12 mm de diamètre) pour mettre la batterie à la masse sur le châssis du véhicule et pour connecter la borne positive de l'alternateur à la batterie. Pour éviter toute chute de tension, ces câbles doivent être échangés par des câbles de 5,19 mm de diamètre lors de l'installation des systèmes d'amplificateur avec un ampérage de fusible principal supérieur à 60 A.

eXigenCes ConCernant les Fusibles

Il est absolument essentiel que le ou les fils d'alimentation principaux vers le ou les amplificateurs du système soient protégés par un fusible situé à moins de 45 cm (18 pouces) de la connexion sur la borne positive de la batterie. La valeur du fusible sur chaque fil d'alimentation doit être suffisante pour tous les équipements alimatants par ce fil. Si le XD1000/5v2 est le seul appareil employant ce câble d'alimentation, nous vous recommandons d'utiliser un fusible de 80 A.

Si vous protégez l'amplificateur à proximité de ses connexions d'alimentation (lorsque plusieurs amplificateurs fonctionnent à partir du même câble d'alimentation), utilisez un fusible de 80 A. Nous vous recommandons d'utiliser des fusibles MAXI™ avec un corps en plastique.

Le XD1000/5v2 peut être mis en route et éteint selon 3 méthodes, en fonction de la position de l'interrupteur « Turn-On Mode » de l'amplificateur. Veuillez lire ces différentes options et décider laquelle est la plus adaptée à votre système.

1) Fil de mise sous tension à distance +12 V 2) Circuit de mise sous tension détecteur de signal. 3) Circuit CC de mise sous tension à détection d'offset

Mise sous tension à distance + 12 V : Cost h méthode conseillée pour la mise sous tension / hors tension de l'amplificateur. L'amplificateur s'allumera lorsque +12 V seront présents au niveau de son entrée « Remote » (à distance) et s'éteindra lorsque cette entrée ne sera plus soumise à cette tension. Ce signal de mise sous tension à distance de + 12 V est en général contrôlé par le fil de mise sous tension à distance d'une unité source. Le connecteur de mise sous tension « Remote » (À distance) du XD1000/5v2 est prévu pour un fil de 1 à 2 mm de diamètre (18 AWG à 12 AWG). Pour connecter le fil de mise sous tension à distance sur l'amplificateur, enlevez d'abord la vis de pression sur le dessus du bloc de dérivation en utilisant la clé hexagonale de 2,5 mm qui est fournie. Dénudez 12 mm (1/2 pouce) de gaine sur le fil et insèrez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintenant fermement le fil sur la borne, serrez fortement la vis de pression en veillant à ne pas marquer la tête de la vis, puis assurer-vous que le fil est solidement retenn par la vis de pression.

Si une unité source n'a pas une sortie dédiée de mise sous tension à distance, vous pouvez envisager l'une des options suivantes pour la mise sous tension :

Ces méthodes sont utiles lorsqu'un signal conventionnel + 12 V de mise sous tension à distance n'est pas disponible dans un système. Celles-ci permettent de faire fonctionner l'amplificateur sans avoir à raccorder un fil de mise sous tension sur l'unité source, ce qui peut être très utile lorsque vous interface, l'amplificateur avec des systèmes audio provenant d'équipementiers qui n'utilisent pas de fil de mise sous tension conventionnel + 12 V.

En fonction des caractéristiques du signal audio, l'une ou l'autre des méthodes suivantes peut être la plus appropriée. Nous recommandons d'essayer d'abord la détection d'offset CC, car il faut peu de temps pour que le système se coupe après disparition du signal.

Détection d'offset CC : L'amplificateur s'allume et s'éteint lorsqu'il détecte la présence d'un très faible signal CC (offset) que l'on retrouve habituellement sur la sortie audio de la plupart des unités source et des amplificateurs des équipementiers. L'amplificateur s'allume et s'éteint selon la présence ou l'absence de cet offset CC. La sensibilité de ce circuit est adaptée aux signaux de haut niveau (niveau haut-parleurs) et non pas aux signaux de bas niveau (niveau préampli). Le circuit ne détecte que le signal d'entrée du « Ch. 1 » (Canal 1) (gatche).

Détection du signal : L'amplificateur s'allumera et s'éteindra lorsqu'il détectera la présence ou l'absence d'un signal audio large bande au niveau de son entrée « Ch 1 » (Canal 1) (gauche). Si aucun signal n'est détecté après quelques minutes, l'amplificateur s'éteindra. La sensibilité de ce circuit est adaptée aux signaux de haut niveau (niveau haut-parleurs) et non pas aux signaux de bas niveau (niveau préampli). Le circuit est réglé pour réagir à des signaux dans les fréquences moyennes. Cela empêche un basculement erroné provenant de signaux générés par des haut-parleurs en mouvement et qui sont en parallèle avec le signal d'entrée de l'amplificateur.

IMPORTANT!

Dans les applications de détection de signal et de CC, la borne de mise sous tension « Remote » (à distance) de l'amplificateur devient une sortie de mise sous tension à distance. Cela permet au XD1000/5v2 de mettre en route d'autres amplificateurs dans le système audio qui n'ont pas de détection de signal.

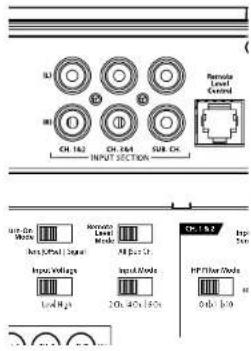

La section d'entrée du XD1000/5v2 vous permet d'envoyer des signaux à la section de l'amplificateur en utilisant deux, quatre, ou six entrées à différentiel équilibré.

Les entrées se connectent via trois câbles RCA traditionnels.

Si vous souhaitez envoyer six canaux discrets au XD1000/5v2, il vous suffit d'utiliser la totalité des six entrées et de régler le sélecteur « Input Mode » (Mode d'entrée) sur « 6 Ch. » (6 canaux). L'amplificateur associera automatiquement les signaux des entrées « Sub Ch. » (Canal Caisson de basse) gauche et droite pour obtenir un signal mono. Si vous ne disposez que d'un seul canal de signaux de caisson de basse, vous pouvez vous contenter de n'utiliser qu'une seule des entrées « Sub Ch. » (Canal Caisson de basse), mais pour obtenir un gain optimal, nous vous recommandons d'utiliser un adaptateur en Y qui vous permettra d'alimenter les deux entrées « Sub Ch. » (Canal Caisson de basse).

Si vous préférez n'utiliser que quatre canaux d'entrée du XD1000/5v2, règlez le sélecteur « Input Mode » (Mode d'entrée) sur « 4 Ch. » (4 canaux) et utilisez les entrées « Ch 1 & 2 » (Canaux 1 et 2) et « Ch 3 & 4 » (Canaux 3 et 4). Dans ce mode, le XD1000/5v2 obtiendra le signal de ses canaux Caisson de basse en associant la totalité des signaux des quatre entrées. Les basses ne s'équilibreront pas lorsque le signal passera de l'avant à l'arrière par le biais de l'unité avant.

Vous pouvez aussi choisir de n'utiliser que deux canaux d'entrée pour transmettre le signal à la totalité des cinq canaux de l'amplificateur. Pour ce faire, réglez le sélecteur « Input Mode » (Mode d'entrée) sur « 2 Ch. » (2 canaux) et n'utilisez que les entrées des canaux 1 et 2. Dans ce mode, le canal 3 fonctionnera avec le signal du canal 1 et le canal 4 fonctionnera avec le signal du canal 2. L'amplificateur associera automatiquement les signaux des entrées principales afin d'obtenir un signal monou pour le canal Caisson de basse.

Plage de tension d'entrée :

Plage de tension d'entrée : Une vaste plage de tensions d'entrée de signal peut être prise en charge par la section d'entrée du XD1000/5v2 (200 mV à 8 V). Cette vaste plage est subdivisée en deux sous-plages accessibles par le biais du sélecteur « Input Voltage » (tension d'entrée) :

« Low » (Faible) : pour les signaux de niveau préampli

« IHigh » (Élevée) : pour les signaux de niveau haut-parleurs

La position « Low » (Faible) du sélecteur « Input Voltage » (l'ension d'entrée) permet de sélectionner une plage de sensibilités d'entrée s'étendant de 200 mV à 2 V pour tous les canaux d'entrée. Cela signifie que la molette de contrôle « Input Sens. » (Sens. d'entrée) de chaque section de canal fonctionnera sur cette plage de tensions.

Si vous utilisez une unité source secondaire ayant des sorties niveau préampli conventionnelles, cette position est celle que vous serez le plus susceptible d'utiliser.

La position « High » (Élevée) du sélecteur « Input Voltage » (Tension d'entrée) permet de sélectionner une plage de sensibilités d'entrée s'étendant de 800 mV à 8 V pour tous les canaux d'entrée. Cela peut être utile pour certains signaux de niveau préampli avec un haut niveau de sortie, ainsi que pour les sorties de niveau haut-parleurs provenant des unités sources et des petits amplificateurs. Pour utiliser les sources de niveau haut parleurs, épissez les fils de sortie des haut-parleurs de l'unité source ou du petit amplificateur sur une paire de fils ou de prises RCA, ou utilisez le fil de haut-parleurs JI. Audio ECS avec l'adaptateur RCA (XD CLRAIC2 SW).

Les convertisseurs de sortie de ligne ne sont en général pas nécessaires avec le XD1000/5v2. Si vous découvrez que la sortie ne peut pas être réduite suffisamment avec un signal direct de niveau haut-parleurs appliqué à l'amplificateur et que le sélecteur « Input Voltage » (Tension d'entrée) est réglé sur « High » (Tlevée), vous pouvez utiliser un convertisseur de sortie de ligne ou un diviseur de tension pour réduire le niveau du signal.

Contrôles de sensibilité d'entrée

Les contrôles où figure « Input Sens. » (sens. d'entrée) et se trouvant au niveau de chacune des sections de canal peuvent être utilisés pour faire correspondre la tension de sortie de l'unité source avec l'étage d'entrée de chacune des banques de canaux de l'amplificateur afin d'obtenir la sortie la plus nette possible. La rotation horaire de la commande entraînera une augmentation de la sensibilité (plus forte pour une tension d'entrée donnée). La rotation anti-horaire de la commande entraîne une réduction de la sensibilité (plus faible pour une tension d'entrée donnée).

Pour régler correctement l'amplificateur pour la sortie le plus propre possible, veuillez vous reporter à l'Annexe A (page 12) de ce manuel. Une fois que vous avez utilisé cette procédure, vous pouvez ensuite réduire l'un des niveaux ou tous les niveaux « Input Sens. » (Sens. d'autrée) si vous devez le faire pour obtenir l'équilibre de système souhaité.

N'augmentez pas les valeurs « Input Sens. » (Sens. d'entrée) pour les canaux d'un amplificateur du système au-delà du niveau maximal établi lors de la procédure décrite à l'annexe A (page 14). Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut-parleurs.

Contrôles du Filtre

La plupart des haut-parleurs ne sont pas conçus pour reproduire toute la plage de fréquences audibles par l'oreille humaine. C'est pour cette raison que la plupart des systèmes de haut-parleurs comprennent plusieurs haut-parleurs, chacun étant dédié à la reproduction d'une plage de fréquences spécifique. Les filtres sont utilisés pour sélectionner quelle plage de fréquences doit être euvoyée à chaque section d'un système de haut-parleurs. La répartition des plages de fréquences sur différents haut-parleurs peut être faite avec des filtres passifs (bobines et/on condensateurs entre les sorties de l'amplificateur et les haut-parleurs), qui sont acceptables et largement utilisés pour le filtrage entre les haut-parleurs médiums et les tweeters. Le filtrage entre les systèmes du caisson de grave et les systèmes des haut-parleurs satellites est mieux réalisé avec des filtres actifs, qui coupent le contenu fréquentiel à l'entrée de l'amplificateur. Les filtres actifs sont plus stables que les filtres passifs et n'induisent pas de résistance superflue qui peut diminuer la performance du caisson de grave.

Le filtre actif du XD1000/5v2 intégré à chaque section de canal permet d'éliminer la transmission de fréquences potentiellerment nocives et/ou indésirables des sections d'amplificateur vers le(s) haut-parleur(s). Cela permet d'améliorer l'équilibre des tonalités et d'éviter les distortions et les éventuelles défaillances des haut-parleurs. Une utilisation correcte de ces filtres peut augmenter la durée de vie et la fidélité de votre système audio de manière significative.

1) Contrôles « Filter Mode » (Mode de filtre) : Le XD1000/5v2 emploie des filtres 12 dB par octave pour chaque pare de canaux principaux (un filtre passe-haut pour les canaux 1 et 2 et un filtre passe-haut/bande passante pour les canaux 3 et 4). Le canal Caisson de basse comporte un filtre bas qui donne la possibilité d'utiliser des pentes de 12 ou 24 dB / octave. Chacun de ces filtres peut être contrôlé ou complètement ignoré à l'aide des sélecteurs à trois positions, « Filter Mode » (Mode de filtre) qui se trouvent au niveau de chacune des sections de canal :

Filtre des canaux 1 et 2 : Passe-haut 12 dB/octave uniquement, avec sélecteur multiplicateur x10

« Off » (Désactivé) : Ignore complètement le filtre, ce qui permet d'alimenter ces canaux avec la totalité de la plage de fréquences présente aux entrées. Ce réglage est utile pour les systèmes employant des croisements actifs hors circuit ou nécessitant une reproduction large bande de cette paire de canaux.

« x1 » (passe-haut) : Configure le filtre afin d'atténuer les fréquences inférieures à la fréquence de filtre indiquée à un taux de 12 dB par octave. Ce réglage est utile pour raccorder des haut-parleurs composites on coaxiaux à cette paire de canaux dans un système à double amplification.

« x10 » (passe-haut) : Configure le filtre pour qu'il attème les fréquences inférieures à une fréquence DIX FOIS PLUS ÉLEVÉE que la fréquence de filtre indiquée, à un taux de 12 dB par octave. Ce réglage est utile pour raccorder des haut-parleurs d'aigus à cette paire de canaux dans un système à triple amplification.

Filtre des canaux 3 et 4 : Filtre passe-haut 12 dB/ octave ou filtre de bande passante

« Off » (Désactive) : Ignore complètement le filtre, ce qui permet d'alimenter ces canaux avec

la totalité de la plage de fréquences présente aux entrées. Ce réglage est utile pour les systèmes employant des croisements actifs hors circuit ou nécessitant une reproduction large bande de cette paire de canaux.

« BP » (passe-haut) : configure le filtre pour qu'il atténue les fréquences inférieures à la fréquence de filtre indique ET supérieures à la fréquence de filtre des canaux 1 et 2, à un taux de 12 dB par octave. Ce réglage est utile pour raccorder les haut-parleurs de médiums/graves ou de médiums d'un système à triple amplification.

« IIP » (passe-haut) : Configure le filtre afin d'atténuer les fréquences inférieures à la fréquence de filtre indiquée à un taux de 12 dB par octave. Ce réglage est utile pour raccorder des haut-parleurs composites ou coaxiaux à cette paire de canaux dans un système à double amplification.

Filtre du canal Calsson de basse : 12 dB/octave ou 24 dB/octave, passe-bas uniquement

« Off » (Désactivé) : Ignore complètement le filtre, ce qui permet d'alimenter ce canal avec la totalité de la plage de fréquences présente aux entrées. Ce réglage est utile pour les systèmes employant des croisements actifs hors circuit.

« 12 dB » (passe-bas) : Configure le filtre afin d'atténner les fréquences supérieures à la fréquence de filtre indiquée à un taux de 12 dB par octave. Ce réglage est utile pour raccorder les caissons de basse dans un système à double amplification. Cette pente de filtre moins marquée attème les hautes fréquences du signal de votre caisson de basse ; elle est souvent bien adaptée aux berlines et coupés munis d'un coffre.

« 24 dB » (passe-bas) : Configure le filtre afin d'atténuer les fréquences supérieures à la fréquence de filtre indiquée à un taux de 24 dB par octave. Ce réglage est utile pour raccorder les caissons de basse dans un système à double amplification. Cette pente de filtre plus abruptie élimine plus intensément les hautes fréquences du signal de votre caisson de basse ; elle est souvent bien adaptée aux SUV, breaks et voitures à bayon.

2) « Filter Freq. (en Hz) » (Fréq. De filtre (Hz)) Vous pouvez vous reporter aux indications de fréquence de filtre entourant ces molettes (une par Section de canal), elles sont généralement précises à 1/3 d'octave ou mieux. Si vous souhaitez sélectionner une fréquence de coupure de filtre pour un niveau de précision plus élevé, consultez le diagramme de l'annexe B (page 15).

Conseil pour le réglage : Si vous utilisez le XD1000/5v2 pour amplifier un système de caisson de basse (mode « LP » (passe-bas) et un système d'haut-parleurs satellites composites (mode « HP » (passe-haut)), 80 Hz sont une bonne base comme réglage « Filter Freq. (Hz) » (l'réq. de filtre (en Hz). Une fois que vous avez correctement réglé « Input Sens. » (Sens. D'entrée), comme expliqué dans l'annexe A (page 14), vous pouvez peaufiner la « Filter Freq. (Hz) » (l'réq. De filtre) pour obtenir la réponse en fréquences souhaitée pour le système.

Commande de niVeau à distanCe (oPtionnelle)

En ajoutant le contrôle de niveau optionnel (HD-RLC), vous pouvez régler le volume du canal Caisson de basse (niveau Caisson de basse) ou le volume global du XD1000/5v2 depuis l'avant du véhicule(Volume principal).

Le HD-RLC se connecte à la prise étiquetée « Remote Level Control » (Contrôle de niveau à distance) qui se trouve sur le panneau de raccordement de l'amplificateur à l'aide d'un câble téléphonique standard (fourné avec le HD-RLC). Si vous le souhaitez, vous pouvez contrôler plusieurs amplificateurs XD (et HD) avec un seul contrôleur HD-RLC si vous utilisez un simple répartiteur de lignes téléphoniques monoligne et plusieurs câbles téléphoniques.

Lorsqu'il est raccordé à l'amplificateur, le HID-RI.C fonctionne de la manière suivante. Une rotation complète dans le sens antihoraire coupera complètement le son des canaux sélectionnés. Avec une rotation complète dans le sens horaire, le niveau reste le même que si le HID-RI.C n'était pas connecté du tout. En d'autres termes, elle fonctionne comme un attenuateur de niveau.

Sélecteur « Remote Level Mode » (Mode de contrôle de niveau à distance) : Ce sélecteur vous permet d'utiliser le HD-RLC pour la totalité des canaux de l'amplificateur ou de ne l'utiliser que pour le canal Caisson de basse. Lorsque la position « All » (Tout) est choisie, le bouton du HD-RLC affectera tous les canaux de manière égale. Lorsque la position « Sub Ch. » (Canal Caisson de basse) est choisie, le bouton du HD-RLC affectera le niveau du canal Caisson de basse.

sorties de Haut-Parleur

Les sorties de haut-parleur du XD1000/5v2 sont conçues pour des câbles de 1,29 à 3,26 mm de diamètre (16 à 8 AWG). Pour connecter les fils du haut-parleur à l'amplificateur, enlevez d'abord les vis de réglage du dessus du bloc de la borne en utilisant la clé hexagonale de 2,5 mm fournie. Démudez 12 mm (1/2 pouce) de gaine isolante au bout de chaque fil et insérez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintenant fermement le fil en place, serrez fortement la vis de pression en veillant à ne pas marquer la tête de la vis.

Chaque paire de canaux principaux du XD1000/5r2 est conçue pour délivrer la puissance en charges de haut-parleur supérieures ou égales à 2 ohms lorsque vous utilisez une configuration « stéréo » et en charges de haut-parleur supérieures ou égales à 4 ohms lorsque vous utilisez une configuration « avec pont ». Le canal Caisson de basse est conçu pour délivrer la puissance en charges de caisson de basse supérieures ou égales à 2 ohms.

! imPortant!

Les charges d'haut-parleur inférieures à 2 ohms nominaux par canal (ou à 4 ohms avec pont) ne sont pas recommandées et peuvent entraîner l'entrée en mode Protection de l'amplificateur, ce qui réduit la puissance sortie.

Considérations relatives au Pontage

Le pontage est la pratique qui consiste à combiner la sortie de deux canaux d'amplificateur pour n'aboutir qu'à une seule charge. Dans cette configuration, chaque canal produit des signaux d'une magnitude égale, mais de polarité opposée. La sortie combinée des deux canaux fournit deux fois la tension de sortie disponible à la sortie d'un seul canal. Le XD1000/5v2 a été conçu pour que ses paires de canaux principaux puissent être pontées sans adaptateurs d'inversion d'entrée.

Pour établir un pont pour une paire de canaux principaux, n'utilisez que les connecteurs d'haut-parleur « Left + » (Gauche +) et « Right - » (Droite -) (les connecteurs « Left - » (Gauche -) et « Right + » (Droite +) restent inutilisés). Chaque paire de canaux pontée délivrera une puissance optimale en une charge de 4 ohms.

! imPortant!

Lorsqu'une paire de canaux principaux du XD1000/5v2 est pontée, ces canaux délivreront 1 x 200 W en une charge de 4 ohms ou 1 x 150 W en une charge de 8 ohms. L'utilisation d'une paire de canaux à pont dans une charge inférieure à 4 ohms n'est pas conseillée.

imPortant!

Si une paire de canaux est pontée, les deux canaux doivent recevoir l'entrée. Vous devez relier les sorties éméttant le signal source mono ou stéréo aux entrées gauche et droite de la paire de canaux pontée. Ne relier qu'une entrée réduira la puissance de sortie, augmentera la distorsion et pourrait engendrer une surchauffe de l'amplificateur. Ne faites jamais cela !

Lorsqu'une paire de canaux principaux du XD1000/5v2 fonctionne en mode ponté, la sortie sera mono (un seul canal). Ce canal peut contenir les informations du canal droit uniquement, des informations du canal gauche uniquement ou la totalité des signaux des canaux d'entrée gauche et droit. Afin d'obtenir l'une de ces options, configurez les entrées de cette paire de canaux de l'une des deux manières suivantes :

1) Informations du canal gauche ou du canal droit uniquement : Si vous souhaitez n'envoyer que le signal du canal gauche ou que le signal du canal droit à une paire de canaux pontée du XD1000/5v2, vous devez utiliser un « adaptateur en Y » pour répartir l'unique signal du canal entre les deux entrées RCA, gauche et droite, de la paire de canaux pontée. Cette option s'utilise lorsque vous sollicitez une paire de canaux du XD1000/5v2 pour n'amplifier que les haut-parleurs du canal gauche, et une autre paire pour n'amplifier que les haut-parleurs du canal droit.
2) Informations du canal Gauche + Droite : Lorsqu'une paire de canaux du XD1000/5v2 sera pontée et alimentée par un signal source stéréo, les signaux d'entrée gauche et droit des canaux seront automatiquement réunis en un signal d'entrée mono récapitulatif (gauche + droite).

sorties du Caisson de graVe

L'unique canal Caisson de basse du XD1000/5v2 est conçu pour délivrer la puissance en charges de caisson de basse supérieures ou égales à 2 ohms. Il est prévu pour des puissances nominales de 600 W en 2 ohms, 500 W en 3 ohms et 400 W en 4 ohms (puissance continue, méthode RMS).

! imPortant!

Les charges de caisson de grave inférieures à 2 ohms nominaux ne sont pas recommandées et peuvent amener l'amplificateur à se mettre en mode protection, ce qui réduit la puissance de sortie.

Les sorties caisson de basse du XD1000/5v2 sont prévues pour un fil de 1 à 2 mm de diamètre (16 AWG à 8 AWG). Pour connecter les fils du caisson de grave sur l'amplificateur, enlevez d'abord les vis de pression sur le dessus du bloc de dérivation en utilisant la clé hexagonale de 2,5 mm qui est fournie. Dénudez 12 mm (1/2 pouce) de gaine isolante au bout de chaque fil et insérez le fil nu dans le bloc de dérivation en le fixant solidement sans laisser de fil nu exposé. Tout en maintenant fermement le fil en place, serrez fortement la vis de pression en veillant à ne pas marquier la tête de la vis.

Vous remarquerez deux connexions positives « + » et deux connexions négatives « - ». Cela permet de faciliter le câblage de plusieurs caissons de grave. Les deux connexions positives et les deux connexions négatives sont reliées en parallèle à l'intérieur de l'amplificateur. Elles ne sont pas des sorties stéréo. Le fait de raccorder deux caissons de grave, chacun à un couple de bornes positive et négative, conduit à une connexion de caissons de grave en parallèle. Lorsque l'on raccorde uniquement une paire de fils de caisson de basse, il n'est pas nécessaire d'utiliser les deux jeux de connexions.

DEL D'ÉTAT / CIRCUIT DE PROTECTION

Sur le dessus de l'amplificateur se trouve une seule DEL de plusieurs couleurs qui indique l'état de fonctionnement de l'amplificateur.

1) Vert clignotant : l'amplificateur est en cours de démarrage, la sortie audio est coupée.

2) Vert fixe : l'amplificateur est branché et fonctionne normalement, la sortie audio est active.

3) Rouge fixe : Indique que la température de fonctionnement sécurisé de l'amplificateur a été dépassée, il entre donc dans un mode de protection automatique qui réduit sa sortie de puissance de crête. Lorsque la température revient à un niveau normal, la lumière rouge redevient verte et l'amplificateur revient à un fonctionnement à pleine puissance.

4) Ambre fixe (jaune): Indique qu'un état de surintensité est surventer; le son des canaux touchés est coupé. Comme la coupure peut être de très courte durée, elle peut se manifester par un tic-tac répétritif détectable à l'oreille. Une surintensité peut être provoquée par une impédance de haut-parleur plus faible que la plage optimale d'impédance de charge pour l'amplificateur ou par un court-circuit dans le câblage du haut parleur. Ceului-ci peut provenir d'un court-circuit entre les fils positif et négatif du haut-parleur ou entre l'un des fils du haut-parleur et le châssis du véhicule. La « DEL d'état » restera ambre pendant quelques secondes, même si l'état de surintensité ne dure que très peu de temps. Cette fonctionnalité peut être utilisée pour diagnostiquer un court-circuit en ne connectant qu'un seul canal à la fois. La « DEL d'état » deviendra ambre lorsque vous connecterez le canal rencontrant ce problème et augmenterez le volume.

5) DEL éteinte / L'amplificateur s'est éteint de manière inopinée

La seule condition sous laquelle un XD1000/5vr2 endommagé s'étéindra complètement intervient lorsque la tension de la batterie on la tension de mise sous tension à distance devient inférieure à 10 volts. La « Dél. d'état » s'étéindra lorsque cela se produira. L'amplificateur se remet en route lorsque la tension dépasse à nouveau 11 V. Si cela se produit dans votre système, vérifiez votre système de charge et votre câblage d'alimentation.

CONFIGURATIONS SYSTÈME

Le XD1000/5v2 est un amplificateur très flexible et bien adapté à une multitude de configurations système. Dans cette section, les configurations système les plus probables avec un seul XD1000/5v2 sont expliquées en détails.

Une fois que vous avez sélectionné la configuration de votre choix, vous pouvez vous reporter aux illustrations du panneau de l'amplificateur des pages 18 et 19 pour identifier facilement les positions de sélecteurs nécessaires.

SYSTÈMES À DOUBLE AMPLIFICATION

Les systèmes à double amplification sont définis comme étant des systèmes dans lesquels des canaux d'amplificateur distincts amplifient les haut-parleurs à basses fréquences (LF) et à hautes fréquences (HF) ; ces canaux sont filtrés de manière indépendante afin d'envoyer les plages de fréquences appropriées à chaque système de haut-parleurs.

L'application la plus courante des systèmes à double amplification dans l'audio mobile consiste à amplifier un système de caisson de basse à partir d'un ou plusieurs amplificateurs ou canaux, et à amplifier les haut-parleurs composites à partir d'amplificateurs ou de canaux distincts.

Le XD1000/5v2 peut être configuré pour amplifier à lui seul un système à double amplification.

Système à double amplification avec un seul XD1000/5v2

Dans cette configuration, le canal Caisson de basse du XD1000/5v2 amplifiera le système de caisson de basse en lui appliquant un filtre passe-bas. Les canaux principaux (1 et 2, 3 et 4) amplifieront les haut-parleurs composites en leur appliquant un filtre passe-haut.

Configuration croisée pour un système à double amplification avec un seul XD1000/5v2 :

Une fois que vous avez correctement configuré les sections d'entrée (voir page 6), rendez-vous dans la section de contrôle du « SUB CH. » (Canal Caisson de basse) et sélectionnez « 12 dB » ou « 24 dB » (passe-bas) à l'aide du sélecteur « LP Filter Mode » (Mode du filtre passe-bas). Sélectionnez ensuite une « Filter Freq. » (Fréq. de filtre) (80 Hz sont un bon point de départ). Le réglage « 12 dB » implique une peute de filtre peu marquée qui atténue progressivement les fréquences supérieures à la « Filter Freq. » (Tréq. De filtre) sélectionnée. Le réglage « 24 dB » implique une peute de filtre plus abrupte qui atténue intensément les fréquences supérieures à la « Filter Freq. » (Fréq. de filtre) sélectionnée. Alocun des deux réglages n'est « préférable », mais la pente de filtre moins abrupte du réglage « 12 dB » est plus souhaitable si le son du caisson de basse doit être diffusé du coffre à l'habitable d'une berline ou d'un coupé. La pente de filtre plus abrupte du réglage « 24dB » est mieux adaptée à une utilisation dans une voiture à hayon, un SUV ou un break. Faites des essais pour déterminer le réglage de pente de filtre produisant la plus fluide transition du caisson de basse aux médiums/graves.

Accordez ensuite votre attention aux contrôles « CH 1 & 2 » (Canaux 1 et 2) et choisissez « x1 » (passe haut) à l'aide du sélecteur « IIP Filter Mode » (Mode du filtre passe-haut). Sélectionnez ensuite une « Filter Freq. » (Fréq. de filtre) appropriée (ici encore, 80 Hz sont un bon point de départ). Le réglage « x1 » signifie que la fréq. de filtréindiquée sur le cadran est exactement celle que vous choisissez. (En mode « x10 », la fréquence de filtre effective est dix fois plus élevée que la valeur indiquée. Ce réglage n'est généralement pas utilisé dans les systèmes à double amplification.)

Pour terminer, accordez votre attention aux contrôles « CH 3 & 4 » (Canaux 3 et 4) et choisissez « HP » (passe-haut) à l'aide du sélecteur « Filter Mode » (Mode de filtre). Sélectionnez ensuite une « Filter Freq. » (Fréquence de filtre) appropriée (ici encore, 80 Hz sont un bon point de départ).

Systèmes à triple amplification avec un seul XD1000/5v2

La capacité à passer à 3 voies du XD1000/5v2 vous permet de créer de véritables systèmes à triple amplification en choisissant les réglages appropriés décrits ci-dessous.

Dans une configuration à triple amplification, le canal Caisson de basse du XD1000/5v2 amplifiera un système de caisson de basse en mono, en lui appliquant un filtre passe-bas. Les canaux 3 et 4 amplifiereront les haut-parleurs de graves composites (ou les haut-parleurs de médiums) en stéréo, en leur appliquant un filtre de bande passante (les filtres passe-bas et passe-haut sont tous deux utilisés). Les canaux 1 et 2 amplifieront les haut-parleurs à hautes fréquences (généralement les haut-parleurs d'aigus) en stéréo, en leur appliquant un filtre passe-haut.

! IMPORTANT!

Pour utiliser un seul XD1000/5v2 en mode 'Triple amplification, réglez le sélecteur « Input Mode » (Mode d'entrée) sur le mode « 2 Ch. » (2 canaux), et n'appliquez qu'un jeu d'entrées stéréo aux entrées Canaux 1 et 2.

Configuration croisée pour un système à triple amplification avec un seul XD1000/5v2 :

Rendez-vous d'abord dans la section de contrôle « SUB CH. » (CANAL CAISSON DE BASSE) et choisissez « 12 dB » ou « 24 dB » (passe-bas) à l'aide du sélecteur « LP Filter Mode » (Mode du filtre passe-bas) ; choisissez ensuite une « Filter Freq. » (Fréq. de filtre) appropriée (80 Hz sont un bon point de départ). Le réglage « 12 dB » implique une pente de filtre peu marquée qui atténue progressivement les fréquences supérieures à la « Filter Freq. » (Fréq. De filtre) sélectionnée. Le réglage « 24 dB » implique une pente de filtre plus abrupte qui atténue intensément les fréquences supérieures à la « Filter Freq. » (Fréq. de filtre) sélectionnée. Aucun des deux réglages n'est fondamentalement « préférable », mais la pente de filtre moins abrupte du réglage « 12 dB » est plus souhaitable si le son du caisson de basse doit être diffusé du coffre à l'habitacle d'une berline ou d'un coupé. La pente de filtre plus abrupte du réglage « 24dB » est mieux adaptée à une utilisation dans une voiture à hayon, un SUV ou un break. Faites des essais pour déterminer le réglage de pente de filtre produisant la plus fluide transition du caisson de basse aux médiums/graves.

Accordez ensuite votre attention aux contrôles « CH 3 & 4 » (Canaux 3 et 4) et choisissez « BP » (bande passante) à l'aide du sélecteur « Filter Mode » (Mode de filtre). Un filtre de bande passante est en réalité composé de deux filtres (nu passe-haut et un passe-bas). Leur association permet de transmettre une « bande de fréquences » définie des canaux de l'amplificateur aux haut-parleurs. Cette association est parfaite pour filtrer activement les haut-parleurs de médiums/graves ou de médiums dans les systèmes d'autoradio.

Maintenant que vous avez endenché le mode Bande passante pour les canaux 3 et 4, sélectionnez une « Filter Freq. » (Fréq. De filtre) appropriée (ici encore, 80 Hz sont un bon point de départ). La fréquence de filtre que vous réglez avec ce contrôle correspond à la partie passe-haut du filtre de bande passante. La partie passe-bas se règle automatiquement lorsque vous réglez la « Filter Freq. » (Fréq. De filtre) du canal de haut-parleur d'aigus (canaux 1 et 2). La partie passe-bas s'adaptera l'oujours au réglage « Filter Freq. » (Fréq. De filtre) des canaux 1 et 2.

Pour terminer, accordez votre attention aux contrôles « CH 1 & 2 » (Canaux 1 et 2) et choisissez « x10 » (passe haut) à l'aide du sélecteur « IIP Filter Mode » (Mode du filtre passe-haut). Cette position de sélecteur multiple la valeur de « Filter Freq. » (Fréq. De filtre) indiquée par un facteur de 10 afin qu'une fréquence indiquée de 500 Hz équivaille en réalité à une fréquence de filtre de 5 000 Hz (5 kHz). La pente de filtre de cette section est fixée à 12 dI/octave.

Sélectionnez maintenant une « Filter Freq. » (Fréq. De filtre) appropriée à vous haut-parleurs d'aigus (5 000 Hz sont un bon point de départ). Avant d'essayer de choisir des fréquences plus basses, consultez la documentation des haut-parleurs d'aigus que vous utilisez et assurez-vous que vous ne les ampliferez pas avec des fréquences inférieures à ce que leur conception leur permet de traiter. Les haut parleurs d'aigus composites mobiles de JL Audio ne doivent pas être utilisés avec des fréquences de filtre inférieures à 3 kHz.

Une fois que vous avez correctement réglé les contrôles « Input Sens. » (Sens. d'entrée) pour les deux paires de canaux principaux et pour le canal Caisson de basse à l'aide de la méthode présentée dans l'annexe A (page 14), vous pouvez peaufiner les fréquences de filtre et atténuer les fréquences de l'une des paires de canaux pour obtenir l'équilibre approprié. Pour obtenir des informations précises sur les fréquences de filtre, reportez-vous à l'annexe B (page 15)

IMPORTANT!

Pour utiliser deux XD1000/5v2 en mode Triple amplification (un pour le canal gauche, et l'autre pour le canal droit), réglez les sélecteurs « Input Mode » (Mode d'entrée) des deux amplificateurs sur le mode « 2 Ch. » (2 canaux), et appliquez le signal du canal gauche aux deux entrées gauche et droite des entrées Canaux 1 et 2 du premier amplificateur à l'aide d'un adaptateur RCA en Y comportant une fiche femelle et deux fiches mâles. Appliquez ensuite le signal du canal droit aux deux entrées gauche et droite des entrées Canaux 1 et 2 du deuxième amplificateur à l'aide d'un adaptateur RCA en Y comportant une fiche femelle et deux fiches mâles.

ENTRETIEN DE VOTRE AMPLIFICATEUR JL AUDIO

Si votre amplificateur est en panne ou présente un dysfonctionnement, veuillez le retourner à votre revendeur JL. Audio agréé pour qu'il soit ensuite envoyé à JL. Audio pour réparation. L'amplificateur ne contient aucune pièce ni aucun fusible pouvant être réparés par l'utilisateur. La nature unique du circuit des amplificateurs JL. Audio exige que toute réparation soit faite par du personnel ayant reçu une formation adéquate. Ne tentez pas de réparer l'amplificateur vous-même ou de le faire réparer par des réparateurs non agréés. Cela n'annulera en rien la garantie, mais peut entraîner davantage de problèmes à l'intérieur de l'amplificateur.

Si vous avez la moindre question à propos de l'installation ou de la configuration de l'amplificateur et qui ne serait pas couverte dans ce manuel, veuillez contacter votre revendeur ou l'assistance technique.

Assistance technique de JL Audio :

[phone]

9h00 – 17h30 (heure de l'Est)

Lundi - Vendredi

ANNEXE A:

Réglage du niveau de sensibilité d'entrée

Le respect des instructions ci-dessous permettront à l'installateur de régler facilement et en seulement quelques minutes la sensibilité d'entrée de chaque paire de canaux de l'amplificateur à l'aide du matériel généralement disponible dans les bacs d'installation.

Matériel nécessaire

• Voltmètre CA numérique

- CD avec une tonalité de test d'onde sinusoidale enregistrée à un niveau de référence de 0 dB dans la plage de fréquence à amplifier pour cet ensemble de canaux (50 Hz pour les canaux de caisson d'extrêmes graves, 1 kHz pour une application sur des médiums). N'utilisez pas de tonalités de test atténuées (-10 dB, -20 dB, etc.).

Procédure en neuf étapes

1) Déconnectez le ou les haut-parleurs des connecteurs de sortie haut-parleurs de l'amplificateur.

2) Désactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (le cas échéant) et l'amplificateur. Règlez l'équilibrage en position intermédiaire et la commande de niveau du caisson de grave au 3/4 du maximum (s'il est utilisé pour alimenter le XD1000/5v2).

3) Réduisez complètement les valeurs de la totalité des trois contrôles « Input Sens. » (Sens. d'entrée).

4) Réglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.

5) A l'aide du tableau sur cette page, déterminex la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sorties de l'amplificateur.

6) Vérifiez que vous avez déconnecté les haut-

parleurs avant de poursuivre. Lisz une piste comportant une onde sinusoidale appropriée (sur la plage de fréquences à amplifier avec le canal que vous réglez) aux 3/4 du volume de l'unité source.

7) Connectez le voltmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Si la paire de canaux fonctionne en stéréo, il n'est nécessaire d'effectuer la mesure que pour un seul canal. Si vous utilisez un pont, veillez à tester la tension au niveau des bons connecteurs (L+ et R-).

8) Augmentez la valeur du contrôle « Input Sens. » (Sens. d'entrée) jusqu'à ce que la tension souhaitée apparaisse sur le voltmètre.

9) Une fois que vous avez réglé chacune des sections de canal du XD1000/5v2 sur leur niveau maximal de sortie à faible distorsion, reconnectez le ou les haut-parleurs. La valeur des contrôles « Input Sens. » (Sens. d'entrée) peut maintenant être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaité.

IMPORTANT

N'augmentez la valeur du réglage « Input Sens. » (Sens. D'entrée) pour aucun canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut-parleurs.

Il sera nécessaire de réajuster la valeur « Input Sens. » pour les canaux affectés si une amplification par équaisleur est activée après avoir réglé la valeur « Input Sens. » avec cette procédure. Cela s'applique à n'importe quel circuit de démarrage de correction, y compris aux commandes de tonalité de l'unité source ou aux circuits de correction. Les coupures de correction ne nécessitent aucun réajustement.

Impédance Nom.	Tension CA cible
	Canal principal (Stéréo)	Canal principal (Avec pont)	Canal Caisson de basse
8 Ω	17,3 V 24,6 V 40,0 V
6 Ω	17,3 V 32,4 V 40,0 V
4 Ω	17,3 V 28,3 V 40,0 V
3 Ω	16,2 V non conseillé 38,7 V
2 Ω	14,1 V non conseillé 34,6 V

ANNEXE B:

Tableau de sélection précise des fréquences

« FILTER FREQ » (FRÉQ. DE FILTRE)

Numéro Inscription sur Fréquence du cran le panneau réelle

Rotation complète dans le sens antihoraire : 49

01	49
02	49
03	50
04	50
05	52
06	53
07	55
08	57
09	59
10	61
11	63
12	65
13	68
14	70
15	73
16	76
17	79
18	83
19	86
20	90
21	93
22	100
23	105
24	111
25	118
26	126
27	135
28	146
29	160
30	174
31	192
32	217
33	243
34	286
35	339
36	406
37	444
38	462
39	483

Rotation complète dans le sens horaire : 483

Enconstruir de la apaste e permanent de nucipulés, foulés, en aligues sur sus optimes de un l'ays ou pasés.

ANNEXE C :

Spécifications du XD1000/5v2 :

Valeur recommandée pour le fusible : 80 A

Type de fusible recommandé : MAXI® OJ AGU

Sections d'entrée :

Nombre d'entrées : Trois paires stéréo

Type d'entrée : Equilibree-différentielle avec prises

d'entrée ROA

Plage d'entrées : 100 mV à 8 V RMS

Section d'amplificateur :

Topologie de l'amplificateur : Classe 3 ultra-répide NexD ^19

Alimentation électrique : Type de commutation MOSI

nor régulée

Puissance nominale à 14,4 V avec moins de 1 % de THD+bruit (20 Hz à 20 kHz), méthode RMS

Canaux principaux, stéréo, amplification de tous les

canaux

4×75W@4ohms 4×100W@2ohms

Canaux principaux, avec pont, amplification de tous les

canaux:

2×150W@8ohms,2×200W@4ohms

Canal Caisson de basse, mono, amplification de tous les

canaux

1×400W@4chms, 1×500W@3chms, 1×600W@2chms

Puissance nominale @ 12,5 V avec moins de

1 % de THD + bruit (20 Hz à 20 kHz), méthode RMS

Stéréo, tous canaux :

Pontage de la puissance nominale, amplification de tous

les canaux :

Canal Caisson de basse, mono, amplification de tous les

cañaux

1×360W@4chms, 1×480W@3chms, 1×600W@2chms

Rapport signal/bruit (pondération A, largeur de bande de bruit de 20 Hz à 20 kHz) :

Canaux principaux : plus de 104 dB par rapport à la

puissance nominale, plus de 84 d3 par rapport à

Un canal Caisson de basse de 1 W : plus de 100 dB

par ranport à la puissance nominale, plus de 80 dB par

сторота 1 W

Réponse de fréquence :

Canaux principaux: 121/2 à 22 kHz (10, 1 µB)

Canal Caisson de basse : 10 Hz à 1 kHz (10, 1 dB)

Facteur d'amortissement

Canaux principaux : Plus de 150 g/4 ohms par canal /

50 Hz, plus de 75 @ 2 ohms par canal/50 Hz

Canal Caisson de basse : Plus de 150 g 4 onms par canal /

50 Hz plus de 75 @ 2 ohms par canal/ 50 Hz

Filtres de croisement :

Type de filtre : l'rat variable / Sallen-Key avec sélection de

Réquences de coupure varant en continu,

Canaux 1 et 2 ignorables : 12 dB/ou. Passé nout (50 à 500 L)

suveni dechnir 500 à 5 000 Hz crèce au sétour « x 10 »

Canaux 3 et 4 : 12 dB/ccl. Passe-haut (50 à 500 Hz) ou

Bance passante (utilise la fréquence de filtre des caraux

1 et 2 comme coupure passe-bas)

Canal Caisson de basse : 12 d8 ou 24 d8/oct. Passe bas

503500Hz

Dimensions (LxPxH):

3/4 mm x 180 mm x 52 mm (14.73" x 109" x 205")

ANNEXE D : DÉPANNAGE

« Comment régler correctement la sensibilité d'entrée sur mon amplificateur ? »

Veuillez vous reporter à l'Annexe A (page 14) pour définir la sensibilité d'entrée pour une sortie maximale, à faible distorsion.

« Mon amplificateur ne s'allume pas. »

Vérifiez le fusible, non seulement visuellement, mais également à l'aide d'un testeur de continuité. Il est possible qu'un fusible présente de mauvaises connexions internes ne pouvant être détectées par une inspection visuelle. Il est vivement conseillé de retirer le fusible du support pour le test. Si aucun problème n'est détecté au niveau du fusible, vérifiez le porte-fusible.

Vérifiez l'intégrité des connexions effectuées sur chacune des bornes « +12VDC », « Ground » et « Remote ». Veillez à ce qu'aucune isolation de fil ne soit pincée par la vis de fixation de borne et que chaque connexion soit serrée.

Vérifiez à ce qu'il y ait + 12 V à la connexion « Remote » de l'amplificateur. Dans certains cas, le câble de mise sous tension de l'unité source est insuffisant pour allumer plusieurs appareils et l'utilisation d'un relais est requise. Pour analyser ce problème, connectez le fil « +12VDC » sur la borne « Remote » pour voir si l'amplificateur s'altume.

« J'entends un tic-tac répété ou un claquement provenant du ou des haut-parleurs. »

Vérifiez que les fils des haut-parleurs ne soient pas en court-circuit, soit entre les fils positif et négatif, soit entre le fil d'un haut parleur et la masse sur le châssis du véhicule. Encas decourt-circuit, la sortie souffrirad une distorsion et/ou d'une atténuation. La « Status LED » (DEL d'état) deviendra ambre (jaune) dans cette situation. Il peut être alors utile de déconnecter les fils des haut-parleurs de l'amplificateur et d'utiliser un nouveau jeu de fils à raccorder sur un haut-parleur de test.

Vérifiez l'impédance de charge nominale pour vous assurer que chacun des canaux de l'amplificateur délivre une charge supérieure ou égale à 2 ohms en mode stéréo (4 ohms si un pont est utilisé).

« La sortie de mon amplificateur varie lorsque je tape dessus ou en cas de secousse »

Vérifiez les connexions effectuées sur l'amplificateur. Veillez à ce que la gaine isolante de tous les fils ait été suffisamment dénudée pour permettre une zone de contact correcte à l'intérieur du bloc de dérivation.

Vérifiez les connecteurs d'entrée pour vous assurer qu'ils sont correctement en contact avec les prises d'entrée de l'amplificateur.

« Mon amplificateur s'éteint de temps en temps, en général lorsqu'il travaille à volume élevé. »

Vérifiez votre source de tension et votre point de masse. Le XD1000/5v2 peut être alimenté avec une tension de batterie rechargeable pouvant baisser jusqu'à 10 V. Des problèmes de coupures à des niveaux de volume élevés peuvent se produire lorsque la tension de la batterie rechargeable (ou la tension du système de mise en route à distance) tombe en dessous de 10 V. Ces chutes de tension peuvent être de très courte durée, ce qui les rend très difficiles à détecter avec un voltmètre CC classique. Pour vérifier que la tension est correcte partout, contrôlez tous les points de raccordement et de terminaison. Il peut être également nécessaire de remplacer le fil de masse connectant la batterie au châssis du véhicule et le fil d'alimentation connectant l'alternateur à la batterie. De nombreux véhicules utilisent un petit fil [de 2,59 à 4,12 mm de diamètre (5 mm² - 13 mm²)] pour mettre la batterie à la masse sur le châssis du véhicule et pour connecter l'alternateur à la batterie. Pour éviter toute chute de tension, ces câbles doivent être échangés par des câbles de 25 mm² de diamètre lors de l'installation des systèmes d'amplificateur avec un amprage de fusible principal supérieur à 60 A. Les problèmes de mise à la terre sont la cause principale des « défaillances » non diagnostiquées sur les amplificateurs.

« Mon amplificateur s'allume, mais il n'y a aucune sortie. »

Vérifiez le signal d'entrée à l'aide d'un voltmètre CA pour mesurer la tension de l'unité source au moment où une tonalité de test appropriée est lieu par l'unité source (déconnectez les câbles d'entrée de l'amplificateur avant ce test). La fréquence utilisée doit se trouver dans la plage à amplifier par l'amplificateur (exemple : 50 Hz pour une application de caisson de basses ou 1 kHz pour une application à plage étendue/passe-haut). Une tension stable, suffisante (entre 0,2 et 8,0 volts) doit être présente à la sortie des câbles de signal.

Vérifiez la sortie de l'amplificateur. En suivant la procédure indiquée au point précédent (après avoir reconnecté les câbles d'entrée dans l'amplificateur), testez la sortie des haut-parleurs de l'amplificateur. Retirez les fils d'haut-parleur de l'amplificateur tout en faisant cela pour éviter les bruits désagréables et les éventuels endommagements du haut-parleur. Augmentez le volume jusqu'à la moitié environ. Une tension de 5 V CA ou plus doit être constatée au niveau des sorties haut-parleur. Ce niveau de sortie peut varier de manière significative selon les amplificateurs mais il ne doit pas être de l'ordre des millivolts si l'unite source se trouve à mi-volume. Si vous relevez une tension suffisante, vérifiez les connexions de votre haut-parleur, comme indiqué ci-dessous.

Veillez à ce que les câbles de haut-parleur soient bien connectés au métal à l'intérieur du bloc de dérivation. Les connecteurs de câble du haut-parleur sont conçus pour accepter des câbles dont le diamètre va jusqu'à 3,26 mm. Veillez à bien dénuder le fil pour permettre une connexion suffisante avec le métal à l'intérieur du bloc de connexion.

remarques d'installation :

Utilisez ce schéma pour connaître les positions des sélecteurs et contrôles de votre amplificateur.

remarques ConCernant l'installation : remarques ConCernant l'installation :

GARANTIE LIMITÉE - AMPLIFICATEURS (USA)

JL AUDIO garantit que ce produit ne présente aucun défaut matériel ou de fabrication pour une période de deux (2) ans. Cette garantie est étendue à trois (3) ans au total si l'installation est effectuée par un distributeur JL Audio agréé à l'aide d'un système de connexion électrique premium JL Audio pour le câblage électrique.

Cette garantie ne peut être transférée et s'applique uniquement à l'acheteur d'origine auprès d'un revendeur JL Audio agréé. Si une réparation s'avérait nécessaire au cours de cette période de garantie pour une raison due à un défaut de fabrication ou à un dysfonctionnement, JL Audio réparera ou remplacera le produit défectueux, à sa discrétion, par un produit neuf ou réusiné, et ce sans aucun frais. Les dommages entraînés par les éléments suivants ne sont pas couverts par cette garantie : accident, utilisation inadéquate ou abusive, modification du produit ou négligence, non respect des instructions d'installation, tentatives de réparation non autorisées, déformations par le vendeur. Cette garantie ne couvre pas les dommages accidentels ou blessures indirectes et ne couvre pas les frais de retrait ou de réinstallation des unités. Les altérations esthétiques suite à un accident ou à l'usure normale ne sont pas couvertes par cette garantie.

La garantie est annulée si le numéro de série du produit a été effacé ou abîmé.

Toutes les garanties tacites applicables sont limitées dans la durée à la période de la garantie expresse, comme indiqué dans le présent document, à compter de la date d'achat d'origine en point de vente, et aucune garantie, expresse ou tacite, ne s'appliquera par la suite à ce produit. Certains États n'autorisant pas les limites aux garanties tacites, ces exclusions peuvent donc ne pas s'appliquer à votre situation. Cette garantie vous donne des droits juridiques spécifiques et certains autres droits peuvent également vous être accordés selon les Etats.

Si votre produit JL AUDIO nécessite une réparation :

Tous les retours de garantie doivent être envoyés à Amplifier Service Facility de JL Audio, par port pré-payé, par l'intermédiaire d'un revendeur JL Audio agréé et doivent être accompagnés d'une preuve d'achat (copie de la facture d'origine). Les retours directs de la part de consommateurs ou de distributeurs non agréés seront refusés sauf en cas d'autorisation spécifique par JL Audio avec un numéro d'autorisation de retour valide.

L'expiration de la garantie sur des produits retournés sans preuve d'achat sera déterminée à partir du code de la date de fabrication. La couverture peut être invalidée si cette date est antérieure à la date d'achat. Les articles non défectueux reçus seront renvoyés et les frais seront imputés au destinataire. Le client se verra imputer les frais d'expédition et d'assurance pour l'envoi du produit à JL Audio. Les dommages causés aux produits retournés lors du transport ne sont pas couverts par cette garantie.

Pour obtenir des informations concernant les réparations aux Etats-Unis, veuillez appeler le Service clientèle JL Audio : [phone]

9h00 – 17h30 (fuseau horaire de l'est des États-Unis)

JL Audio, Inc

10369 North Commerce Pkwy.

Miramar, FL 33025

(n'envoyez pas de produits pour réparation à cette adresse)

Garanties internationales :

Les produits achetés en dehors des Etats-Unis sont couverts uniquement par le distributeur du pays en question et non par JL Audio, Inc.
