Tipo di prodotto	Amplificatore audio integrato (marino/automotive)
Marca	JL Audio
Modello	XDM7005
Dimensioni (L x P x A)	260 mm x 180 mm x 52 mm (10,23 x 7,09 x 2,05 pollici)
Peso	Circa 2,5 kg (non specificato esattamente)
Alimentazione	12 V CC, massa negativa; fusibile 60 A raccomandato (installato a < 45 cm dalla batteria)
Cavo di alimentazione raccomandato	4 AWG (rame, evitare CCA)
Topologia di amplificazione	Classe D NexD™ ultra-rapida
Potenza RMS (14,4 V, THD < 1%)	75 W x 4 (4 Ω), 100 W x 4 (2 Ω), 200 W x 2 (ponticellato, 4 Ω); Subwoofer: 180 W x 1 (4 Ω), 240 W x 1 (3 Ω), 300 W x 1 (2 Ω)
Risposta in frequenza	Canali principali: 12 Hz – 22 kHz (+0/-1 dB); Subwoofer: 10 Hz – 1 kHz (+0/-1 dB)
Rapporto segnale/rumore	> 104 dB (principali), > 103 dB (subwoofer) - ponderato A, rif. potenza nominale
Range di tensione di ingresso	200 mV – 4 V RMS (ingressi RCA differenziali bilanciati)
Numero di ingressi	6 (tre coppie stereo: CH1, CH2, CH3, CH4, SUB L, SUB R)
Filtri integrati	Passa-alto 50-5000 Hz (CH1/2), passa-alto o banda passante 50-500 Hz (CH3/4), passa-basso 50-500 Hz (sub); pendenze 12 o 24 dB/ottava
Controllo del livello a distanza	Opzionale (HD-RLC o MHD-RLC); può controllare tutti i canali o solo il subwoofer
Indicatore LED di stato	Verde (funzionamento normale), Rosso (surriscaldamento), Arancione (sovracorrente/cortocircuito), Spento (tensione < 10 V)
Protezione	Sovracorrente, surriscaldamento, sottotensione, cortocircuito altoparlante
Manutenzione e pulizia	Pulire con un panno morbido e asciutto; non immergere né utilizzare getti ad alta pressione
Condizioni di installazione	Luogo asciutto e ventilato; al riparo da schizzi d'acqua; non installare nel vano motore
Sicurezza	Installazione da parte di un professionista raccomandata; scollegare la batteria prima dell'installazione; non utilizzare su aeromobili
Riparabilità e ricambi	Contattare un rivenditore autorizzato JL Audio per qualsiasi riparazione

Domande frequenti - XDM7005 JL Audio

Come regolare la sensibilità di ingresso (Input Sens.) dell'amplificatore?

Utilizzare un voltmetro CA e un tono di test (1 kHz per i canali principali, 50 Hz per il sub). Scollegare gli altoparlanti, disabilitare ogni elaborazione, impostare il volume sorgente a 3/4, quindi aumentare la sensibilità fino a ottenere la tensione target indicata nel manuale (es: 14,1 V per 2 Ω). Non superare mai questo valore.

Qual è la potenza massima in modalità ponticellata (bridged)?

In modalità ponticellata sui canali 1-2 e 3-4, la potenza è di 200 W RMS su 4 Ω a 14,4 V. L'impedenza minima in ponticellato è di 4 Ω.

Come collegare l'alimentazione e il fusibile?

Utilizzare un cavo di alimentazione di calibro 4 AWG. Installare un fusibile o interruttore da 60 A a meno di 45 cm (18 pollici) dal terminale positivo della batteria. Per le applicazioni ABYC/NMEA, la protezione deve essere a meno di 18 cm (7 pollici).

Cosa significa il LED arancione o rosso sull'amplificatore?

Arancione fisso: condizione di sovracorrente (cortocircuito o impedenza troppo bassa); l'uscita è disattivata. Rosso fisso: surriscaldamento; l'uscita è temporaneamente ridotta. Verificare gli altoparlanti e la ventilazione.

Posso utilizzare questo amplificatore in ambiente marino?

Sì, l'XDM7005 resiste all'acqua ma non deve essere immerso né sottoposto a getti ad alta pressione. Installarlo in un luogo asciutto e ben ventilato, al riparo da schizzi diretti.

Come selezionare la modalità di ingresso (Input Mode)?

L'interruttore Input Mode offre tre posizioni: 2 Ch. (solo ingressi CH1/CH2, con duplicazione su CH3/CH4), 4 Ch. (CH1 a CH4, il segnale sub è la somma dei quattro), 6 Ch. (tutti gli ingressi utilizzati, compresi gli ingressi sub separati).

Quale tipo di cavo utilizzare per gli altoparlanti?

Utilizzare cavo di calibro 16 a 8 AWG per le uscite altoparlante. Assicurarsi che l'impedenza totale non scenda al di sotto di 2 Ω in stereo o 4 Ω in ponticellato.

Come configurare il filtro passa-basso del subwoofer?

Impostare l'interruttore LP Filter Mode/Slope su 12 dB o 24 dB/ottava, quindi regolare la frequenza di taglio tramite il potenziometro LP Filter Freq. (Hz) (50-500 Hz). Per un sub, iniziare intorno a 80-100 Hz.

Posso utilizzare un telecomando del livello?

Sì, l'amplificatore è compatibile con i telecomandi opzionali HD-RLC o MHD-RLC. Collegarlo alla presa Remote Level Control. È possibile scegliere, tramite l'interruttore Remote Level Mode, se agisce su tutti i canali o solo sul subwoofer.

Come attivare l'amplificatore senza filo Remote?

L'interruttore Turn On Mode offre tre opzioni: Remote (comando tramite +12 V sul terminale Remote), Offset (rilevamento di tensione continua sugli ingressi alto livello), Signal (rilevamento del segnale audio). In modalità Offset o Signal, il terminale Remote diventa un'uscita +12 V per accendere altri dispositivi.

MANUALE UTENTE XDM7005 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.
• Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affilati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affilati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
  • Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida
• Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

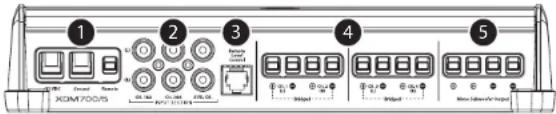

COLLEGAMENTI

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (+12 V)				• Filio da 4 AWG (richiesto)• Installare un fusibile da 60 A in corrispondenza del terminale della batteria (-)
	Massa Collegamento a massa negativa (GND) • Filio da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)				• Capacità del filio 18 – 12 AWG• Vedere 2 Modalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero				• Accetta tensione d'ingresso di 200 mV – 4 V• Vedere 2 Modalità di ingresso per maggiori informazioni
	CH. 2 ingresso Segnale d'ingresso a destra, RCA rosso
	CH. 3 Ingresso Segnale d'ingresso a sinistra, RCA nero
	CH. 4 Ingresso Segnale d'ingresso a destra, RCA rosso
	CH. SUB ingresso Segnale d'ingresso subwoofer a sinistra, RCA nero
	CH. SUB ingresso Segnale d'ingresso subwoofer a destra, RCA rosso
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (opzionale) [HD-RLC o MHD-RLC]			• Agisce esclusivamente da attenuatore:Completamente in senso antiorario = Livello tacitatoCompletamente in senso orario = Livello non interessato
4	CH. 1 (SX)Uscita altoparlante	⊕	Uscita positiva altoparlante (-)	CH. 1 & 2 in bridge (-)	• Carico d'impedenza minimo:Modalità stereo ≥2 OhmModalità in bridge ≥4 Ohm• Capacità del filio 16 – 8 AWG
		-	Uscita negativa altoparlante (-)
	CH. 2 (DX)Uscita altoparlante	⊕	Uscita positiva altoparlante (+)
		-	Uscita negativa altoparlante (-)	CH. 1 & 2 in bridge (-)
	CH. 3 (SX)Uscita altoparlante	⊕	Uscita positiva altoparlante (-)	CH. 3&4 in bridge (+)
		-	Uscita negativa altoparlante (-)
	CH. 4 (DX)Uscita altoparlante	⊕	Uscita positiva altoparlante (-)
		-	Uscita negativa altoparlante (-)	CH. 3&4 in bridge (-)
5	Uscita subwoofer mono	⊕	Uscita subwoofer positiva (i)		• Entrambi i collegamenti positivi (+) sono collegati all'interno in parallelo• Entrambi i collegamenti negativi (-) sono collegati all'interno in parallelo• Carico d'impedenza minimo: ≥2 Ohm• Capacità del filio 16 – 8 AWG
		⊕	Uscita subwoofer positiva (i)
		-	Uscita subwoofer negativa (-)
		-	Uscita subwoofer negativa (-)

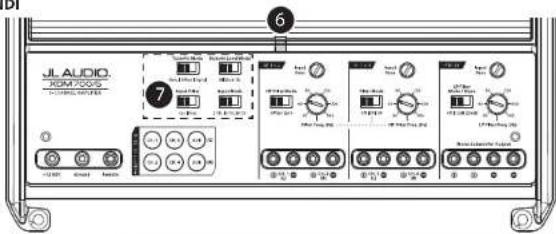

COMANDI

	Comando (Funzione) Impostazione Descrizione
6	LED di stato(indica lo stato operative)	Vende lampeguante	L'amplificatore si accende, uscita audio facilitata
		Vendo Accerto funzionamento normale, uscita audio attiva
		Rosso	Acceso modalità sicura, condizione di sovolempetatura, uscita audio ridetta• Ritorna al funzionamento normale quando la temperatura torna a un livello sicuro
		Ambra ligilati	Acceso, modalità sicura, condizione di savocorante, uscita audio facilitata• Poleebbe inoustrare un dicchetto udibile e ripetato oppure un rumore sordo in uscita• risponerare l'atopariente/i filio per individuare un cartocricoltre oppure un'imperdenta barata
		LED spenti	L'amplificatore si spegne (navervitamente), condizione di basta tensione• Si verifica quando la batteria o la tensione di accensione remota sonde al di sotto di 10 V• Ritorna al normale funzionamento quando la tensione aumenta oltre 11 V
7	Modalità di accensione(configura il metodo di attivazione)	Remoto	Accensione remota +12 V (preferentiò)• Controllato da un circuito di +12 V con interruttore oppure uscita di accensione delle propria unità sorpente/interfaccia OEM
		Offset	Rilevamento offset CC (automatico)• Si attiva rilevando la presenza di un piccolo segnale CC nelle uscita audio OEM e si disattiva in seguito alla rimozione del segnale
		Segnale	Rilevamento del segnale (automatico)• Si attiva rilevando segnali audio OEM full-range e si disattiva in seguito alla rimozione del segnale (entro 30 secondi)
	Filtro d'ingresso(configura l'applicazione del filtro d'ingresso)	Automobile Sotuzione per la maggior parte delle installazioni (automobilistiche o marine)
		Imborizzazione	Selezionare se s'individuano delle interferenze da interruitori/disposibili mecencizi ad alte corrente
	Modalità d'ingresso(configura i collegamenti del segnale in ingresso)	2 CH.	Selezionare quando si usano gli ingressi CH. 182 soltanto• CH. 3 si attiverà soltanto con il segnale CH. 1• CH. 4 si attiverà soltanto con il segnale CH. 2• Il segnale SUB CH. sarà la somma dei segnali CH. 182
		4 CH.	Selezionare quando si usano gli ingressi CH. 182 e CH. 3 & 4• Il segnale SUB CH. sarà la somma (non fading) di tutti i quattro segnali d'ingresso.
		6 CH.	Selezionare quando si usano tutti i sellingsis• Gilliness SUB CH. accettano segnali stereo o meno• Se disponibile soltanto un segnale del canale subwonder, si consiglia un attestatore a Y per alimentare entambi gli ingressi SUB CH.
	Controllo remoto del livello(configura il funzionamento HO-FLC - opzionale)	Tutti Regolosi livello di tutti i canali in equal misura	• E possibile controllare diversi amplificatori da un unico HO-FLC impiegando uno splitter per linea telefonica non duplex e carvi telefonici multipli.
		CH. SUB Regola livello nel canale subwoofer soltanto

COMANDI

	Comando (Funzione) Impostazione Descrizione

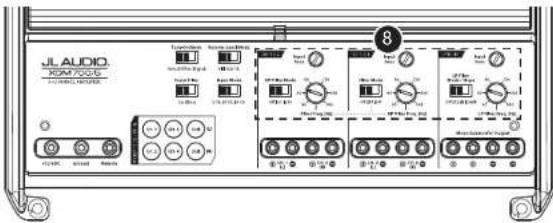

8	Rilevamento ingresso(regolare lo stadio d'ingresso di ogni coppia di canali)	Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi di ciascuna coppia di canali amplificatore. Vedere l'Appendice A per informazioni dettagliate.
	Modalità del filtro HP (configura il filtro passa-alto del CH. 1 & 2)	Disattivato	Filtro disattivato, la passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
		x1	Attenua le frequenze sotto la manopola CH. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava
		x10	Attenua le frequenze died voite di più rispetto a quanto indicato sotto la manopola del CH. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava
	Freq. filtro (Hz) (regola la frequenza di cutoff del filtro passa alto)	Variabile	Usare con l'interruttore "HP Filter Mode" per regolare la frequenza di cutoff del filtro attivo passa-alto del canale 1&2; x1 = da 50 Hz - 500 Hz / 12 dB per ottava x70 = 500 Hz - 5,000 Hz / 12 dB per ottava
	Modalità del filtro (configura il filtro passa alto del CH. 3&4)	Disattivato	Filtro disattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
		BP	Attenua le frequenze sotto la manopola CH. 3&4 "HP Filter Freq. (Hz)" E sotto l'impostazione CH. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava	L'interruttore "Input Mode" deve essere impostato su 2 Ch.
		HP	Attenua le frequenze sotto la manopola CH. 3&4 "HP Filter Freq. (Hz)", a una velocità di 12 dB/ottava
	HP Filter Freq. (Hz) (regola la frequenza di cutoff del filtro passa-alto)	Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa-alto del canale 3&4, da 50 Hz - 500 Hz / 12 dB per ottava
	Modalità del filtro PB/Pendenza (configura il filtro passa-basso e la pendenza di SUB CH.)	Disattivato	Filtro disattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
		12 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 12 dB/ottava
		24 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 24 dB/ottava
	Freq. filtro PB (Hz) (regola la frequenza di cutoff del filtro passa basso)	Variabile	Usare per regolare la frequenza di cutoff del filtro attivo passa basso del canale subwoofer, da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia

di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Voltmetro CA digitale• Tono di prova della sinusoidale registrato al livello di riferimento 0 dBs nella gamma di frequenza da amplificare.Non usare toni di prova attenuati (10 dB, -20 dB, ecc.).

Applicazioni amplificatore/canale full-range: 1 kHz

Applicazioni amplificatore/canale subwoofer: 50 Hz

• In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimedia portatile o una sorgente audio Bluetooth*. Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimedia portatile durante le impostazioni del livello.

La procedura di nove passaggi

1. Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore.

2. Disattivare tutta l'elaborazione (bassili'alti, volume, EO, ecc.) sull'unità sorgente, i processor (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.

3. Disattivare tutti i comandi "Input Sens."

4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevolie del guadagno con una riduzione moderata a volume completo.

5. Impiegando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.

6. Verificare di aver scollegato gli altoparlanti prima di procedere. Riprodurre un brano con uronda sinuscidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente.

7. Collegare il volmetro CA ai terminali di uscita altoparlante dell'amplificatore. Se la coppia di canali è operativa in modalità stereo, sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza del terminali corretti (L+eR-).

8. Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il volmetro.

9. Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per roggiungere il bilanciamento desiderato del sistema.

IMPORTANTEI

• Non incrementare eventuali impostazioni "Input Sens" per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.

• Sarà necessario regolare nuovamente il comando "Input Sens" se il boost equalizzatore è attivato dopo aver impostato "Input Sens" con la presente procedura. Ozzo si applica a qualsiasi circuito boost EO, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale	Tensione CA target
	CH principale (stereo) CH	principale (in bridge) CH	Subwoofer
8 Ω 1/3 V	34,5 V 26,8 V
4 Ω 17,3 V	28,2 V 26,8 V
3 Ω 16,2 V	Non consigliato 28,6 V
2 Ω 14,1 V	Non consigliato 24,5 V

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimoCavo di alimentazione/massa	4 AWG(Note: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato	0 A
Potenza RMS nominale @ 14,4 V,<1% THD+N	Principale @ 4 Ω75 W x 4	Principale @ 2 Ω100 W x 4	Principale @ 4 Ω in bridge200 W x 2
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Potenza RMS nominale @ 12,5 V<1% THD+N	Principale @ 4 Ω60 W x 4	Principale @ 2 Ω90 W x 4	Principale @ 4 Ω in bridge180 W x 2
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Risposta della frequenza	Canali principali: 12 Hz - 22 kHz (+0, -1 dB)Canale Sub: 10 Hz - 1 kHz (+0, -1 dB)
Rapporto S/N(Con peso A, larghezza di bandadel rumore20 Hz - 20 kHz)	Canali principali: >104 dB (riferito alla potenza nominale),>84 dB (riferito a 1 W)Canale sub: >103 dB (riferito alla potenza nominale),>83 dB (riferito a 1 W)
Fattore di attenuazione	Canali principali: >150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 ΩCanale sub: >120 / 50 Hz @ 4 Ω, >60 / 50 Hz @ 2 Ω
Sezione Ingressi
Numero di ingressi δ	(tre coppie stereo)
Tipo d'ingresso	Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso	200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtro	CH. 1&2 CH. 3&4	CH. SUB
	Attivo, 12 dB/ottava,passa-alto{50 - 5.000 Hz},disattivabile	Attivo, 12 dB/ottava,passa-alto{50 - 500 Hz}, 1&2come passa-basso),disattivabile	Attivo,12 dB o 24 dB/ottavapassa-basso,{50 - 500 Hz}, disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	10,23 in. x 7,09 in. x 2,05 in. (260 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggetti a modifica senza pravviso.
