Produkttyp	Monoblock-Verstärker Klasse D
Marke	JL Audio
Modell	XDM6001
Abmessungen (L x B x H)	374 x 180 x 52 mm
Stromversorgung	12 V DC, negative Masse
Empfohlene Sicherung	80 A (in weniger als 45 cm Entfernung von der Batterie installiert)
RMS-Leistung (14,4 V, <1% THD)	600 W x 1 an 4 Ω 800 W x 1 an 3 Ω 1000 W x 1 an 2 Ω
RMS-Leistung (12,5 V, <1% THD)	500 W x 1 an 4 Ω 650 W x 1 an 3 Ω 800 W x 1 an 2 Ω
Frequenzgang	7 Hz – 500 Hz (+0, -1 dB)
Signal-Rausch-Verhältnis	>83 dB (bezogen auf Nennleistung, A-bewertet)
Dämpfungsfaktor	1000 bei 50 Hz / 4 Ω
Eingänge	2 RCA-Eingänge (Stereo) symmetrisch-differentiell, 200 mV – 4 V RMS
Tiefpassfilter	Aktiv, 12 oder 24 dB/Oktave, 50 – 500 Hz, abschaltbar
Fernbedienung	HD-RLC oder MHD-RLC (optional)
Topologie	Klasse D NexD™ extrem schnell
Schutzfunktionen	Überhitzung, Überstrom, Unterspannung
LED-Anzeige	Grün: Normalbetrieb Rot: Überhitzung Orange: Überstrom Grün blinkend: Start Aus: Niederspannung
Einschaltmodus	Remote (12 V geschaltet), Offset (DC-Erkennung), Signal (Audioerkennung)
Erforderliches Stromkabel	4 AWG Kupfer (mindestens)
Verwendung	12 V Systeme mit negativer Masse (Auto/Marine)
Sicherheitshinweise	Nicht eintauchen; an einem trockenen, belüfteten Ort installieren; fest montieren; eine Sicherung nahe der Batterie verwenden
Subwoofer-Ausgang	Mono, zwei positive und zwei negative Anschlüsse
Vorverstärkerausgänge	2 RCA-Durchschleifausgänge (vom Filter nicht beeinflusst)

Häufig gestellte Fragen - XDM6001 JL Audio

Wie installiere ich den Verstärker XDM6001?

Installieren Sie den Verstärker an einem trockenen, gut belüfteten Ort, geschützt vor Feuchtigkeit und extremer Hitze. Befestigen Sie ihn fest, um Bewegungen zu vermeiden. Verwenden Sie ein 4 AWG Kupferstromkabel und installieren Sie eine 80 A Sicherung in weniger als 45 cm Entfernung von der Batterie. Trennen Sie die Batterie vor der Installation. Beachten Sie die Polaritäten: +12 V, Masse und Remote.

Was ist die maximale Ausgangsleistung?

Bei 14,4 V und weniger als 1 % Verzerrung liefert der Verstärker 600 W an 4 Ω, 800 W an 3 Ω und 1000 W an 2 Ω. Bei 12,5 V betragen die Leistungen 500 W, 650 W bzw. 800 W.

Wie stelle ich die Eingangsempfindlichkeit (Input Sens.) ein?

Trennen Sie die Lautsprecher, deaktivieren Sie jegliche Audioverarbeitung, stellen Sie die Lautstärke der Quelle auf 3/4. Verwenden Sie ein AC-Voltmeter und einen Sinuston (50 Hz für Subwoofer, 1 kHz für Fullrange). Drehen Sie den Regler Input Sens., bis die Zielspannung erreicht ist (z.B. 49 V an 4 Ω, 44,7 V an 2 Ω). Überschreiten Sie diesen Wert nicht, um Verzerrungen zu vermeiden.

Was bedeutet die rote LED-Anzeige?

Eine rote Anzeige zeigt einen Sicherheitsmodus aufgrund von Überhitzung an. Die Audioausgabe wird reduziert. Lassen Sie den Verstärker abkühlen; die Anzeige wird automatisch grün, wenn die Temperatur wieder ein sicheres Niveau erreicht.

Kann ich diesen Verstärker in einem Boot verwenden?

Ja, das Produkt ist wasserbeständig, darf aber nicht untergetaucht werden. Stellen Sie für Marineanwendungen den Eingangsfilter auf 'Boat', um Störungen durch Geräte mit hohem Strom zu vermeiden. Befolgen Sie die ABYC- und NACA-Normen für den Stromkreisschutz.

Wie schließe ich einen Subwoofer an?

Verwenden Sie die Mono-Subwoofer-Ausgänge (zwei + und zwei - Anschlüsse). Schließen Sie den Lautsprecher unter Beachtung der Polarität an. Empfohlene Impedanz: 2 bis 4 Ω (1 Ω nicht empfohlen). Verwenden Sie einen Y-Adapter, wenn Sie nur ein Subwoofer-Signal haben, um beide Eingänge zu versorgen.

Welches Stromkabel sollte verwendet werden?

Ein 4 AWG Kupferkabel ist erforderlich. Kupferkaschiertes Aluminiumkabel (CCA) wird nicht empfohlen. Das Massekabel muss den gleichen Querschnitt haben. Installieren Sie eine 80 A Sicherung am Pluskabel nahe der Batterie.

Wie aktiviere ich die automatische Einschaltung?

Stellen Sie den Schalter Turn On Mode auf 'Offset' (Erkennung eines kleinen Gleichstromsignals) oder auf 'Signal' (Erkennung von Fullrange-Audiosignal). Im Offset-Modus schaltet sich der Verstärker ein, wenn eine Gleichspannung erkannt wird, und aus, wenn diese verschwindet. Im Signal-Modus schaltet er sich bei Audioerkennung ein und nach 30 Sekunden ohne Signal aus.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Stromanschlüsse (+12 V, Masse und Remote). Stellen Sie sicher, dass die Batteriespannung und die Remote-Leitungsspannung über 11 V liegen. Kontrollieren Sie die 80 A Sicherung. Wenn die Anzeige aus ist, liegt eine Niederspannung vor. Wenn die Anzeige orange ist, liegt ein Überstrom vor – überprüfen Sie die Lautsprecher auf Kurzschluss oder zu niedrige Impedanz.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vor der Reinigung. Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Verwenden Sie keine Chemikalien, Lösungsmittel oder Wasser. Vermeiden Sie, Wasser oder Flüssigkeiten auf den Verstärker zu sprühen.

BEDIENUNGSANLEITUNG XDM6001 JL Audio

Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
- Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck Wasserstrahl aussetzen.
- Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
- Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belufteten Ort, der ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
- Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
- Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen möglichche Hindernisse befinden.
Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tullen und Kabelband, um Schutz vor scharfen Kanten zuieten.

SICHERHEITSHINWEISE

• Verwenden Sie theses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Theses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung deses Produkt, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei dann, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

	Anschluss Beschreibung Notizen

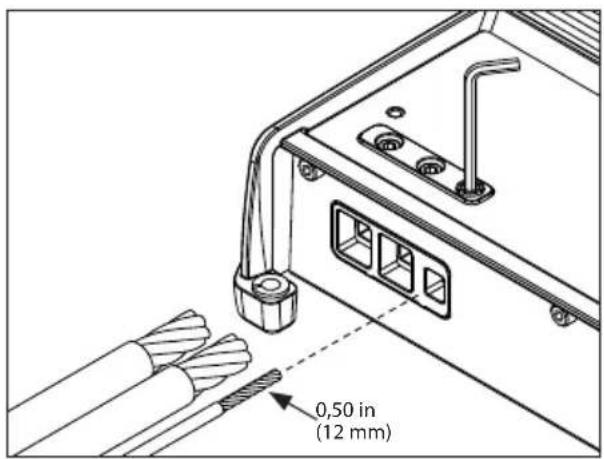

1	+ 12 V DC Positiver (+12V) Stromanschluss		4 AWG-Kabel (erforderlich)Installieren Sie eine 80A-Sicherung am (+) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungsanschluss		18 - 12 AWG KabelkapazitätSieheurn-On Mode für weitere Informationen
2	CH. 1Eingang	Linkes Eingangssignal, schwarzer Cinchstecker	Akzeptiert 200 mV - 4 V Eingangs-spannungWenn nur ein Subwoofer-Kanalsignalverfügbar ist, wird ein Y-Adapter emp-fohlen, um bereits Eingänge zu speisen.
	CH. 2Eingang	Rechts Eingangssignal, roter Cinchstecker
	Preout 1	Linkes Pass-Through Vorverstärkersignal, schwarzer Chinch-stecker	Dasselse Signal, das angeschlossen ist an CH. 1&2-EingängeUnbeeinflusst von den LP-Filtern des Verstärkers
	Preout 2	Rechts Pass-Through Vorverstärkersignal, roter Chinchstecker
3	Remote-Lautstärke-regler	Remote-Lautstärkeregleranschluss (optional)(HD-RLC oder MHD-RLC)	Funktioniert ausschließlich als Pegel-dämpfer:Vollständig gegen den Uhrzeigersinn = Pegel gedämpftVollständig im Uhrzeigersinn = Pegel unbeeinflusstMehrere Verträger können über eine einzige HD-RLC-Steuierung bedient werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters und mehrerer Telefonkabel.

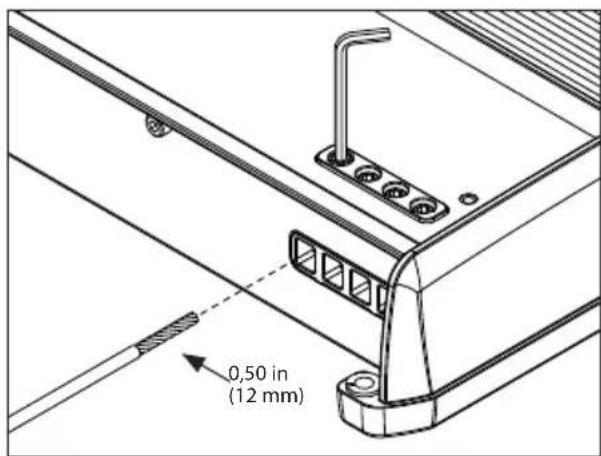

4	Mono Sub-woofer-Aus-gang	⊕ (+) Positiver Subwoofer-Ausgang	Die beiden positiven (+) An Schlüsse sind intern parallel verbundenDie beiden negativen (-) An Schlüsse sind intern parallel verbundenMinimale Impedanzlast: ≥2 Ohm16 - 8 AWG Kabelkapazität
		⊕ (+) Positiver Subwoofer-Ausgang
		- (-) Negativer Subwoofer-Ausgang
		- (-) Negativer Subwoofer-Ausgang

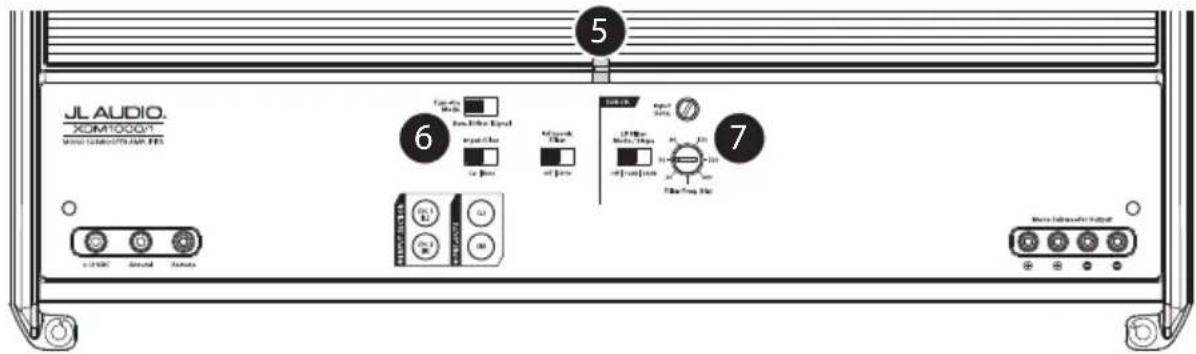

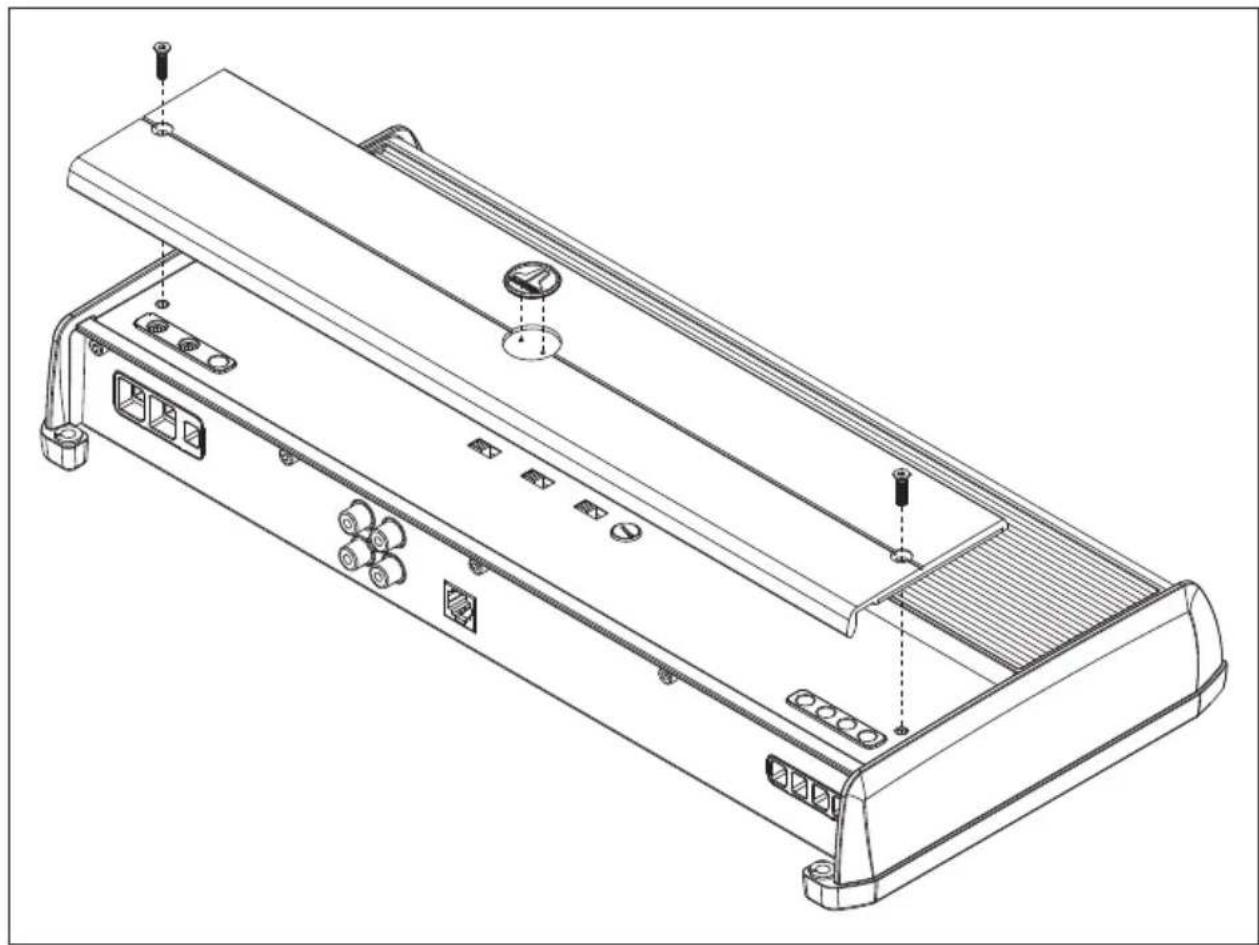

STEUERUNG

	Bedienelement(Funktion)	Einstellung Beschreibung
5	Status LED(Statusanzeige)(zeitt den Betriebs-status)	Blinkt grün Verträger wird aktiviert, Ton ist abgescheltet
		Grün Norm	aler eingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, reduzierte Tonausgabe· Kehrt zum normalen Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau erreicht hat
		Amber(gelb)	Eingeschaltet im Sicherheitsmodus, Überstromzustand, Tonausgabe stummgeschaltet· Kann ein sich wiederholendes, hörbares tickendes oder pochendes Geräusch in der Ausgabe aufweisen· Prufen Sie auf einen Kurzschluss im Lautsprecher/Kabel oder eine niedrige impedanz
		LEDs aus	Verträger schaltet sich (unerwartet) aus, Unterspannungszustand· Tritt auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V fällt· Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V steigt
6	Turn-On Mode(Einschaltmodus)(konfiguriert Akti-beiterungsmethode)	Remote	+12 V Remote-Einschaltleitung (empfohlen)· Gesteuert durch einen geschalteten +12V-Stromkreis oder den Einsatzausgang Ihr's Steuergeräts/OEM-Interface
		Offset	DC Offset-Sensing (automatisch)· Schaltet sich ein, wenn das Vorhandensein eines kleinen Gleichstromsignals an den OEM-Audio-ausgängen erkann't wird, und schaltet sich aus, nachdem das Signal entfern't wurde
		Signal	Signal-Sensing (automatisch)· Schaltet sich durch die Erkennung von Full-Range-OEM-Audiosignalen ein und schaltet sich aus, nach dem das Signal entfern't wurde (Innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangs-filteranwendung)	Car (Auto) Fü	die meisten Installationen auswählen (Automobil oder Marine)
		Boat (Boot)	Wahlen Sie diese Option, wenn Sie Störungen durch mechanische Schalter/Geräte mit hohem Stromverbrauch bemerken
	Infrasonic Filter(konfiguriert den Hoch-passfilter)	Off (Aus) Filter	abgestellt
		30 Hz	Betont Frequenzen unter 30 Hz mit einer Rate von 24 dB/Oktave
7	Input Sens.(Eingangsempf.)(passt die Eingangs-phase an)	Variable	Verwendten Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge des Verträgers anzupassen.Siehe Anhang A für detailierte Informationen.
	LP Filter Mode/Slope(konfiguriert den Tief-passfilter und Flanke)	Off (Aus) Filter	abgestellt;{lasset den gesamtten Frequenzbereich der Eingänge durch
		12dB Betop	die Frequen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 12dB/Oktave
		24dB Betop	die Frequen oberhalb der "Filter Freq. (Hz)"-Auswahl, mit einer Rate von 24dB/Oktave
	Filter Freq. (Hz)(passt die Grenz-frequenz des Tiefpass filters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Tiefpassfilters, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Engangsempfindlichkeit

Führer Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jeder

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benöttige Ausrüstung

· Digitales Wechselstrom-Voltmeter

· Sinusförderiger Testton, der mit einem Referenzpegel von 0 dBfs in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde.itte verwenden Sie keine abgedämpften Testtöne (-10 dB, -20 dB etc.).Vollbereichskanal/Verständkeranwendungen: 1 kHzSubwooferkanal/Verständkeranwendungen: 50 Hz

· Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Blue-tooth"-Audioquelle abgeschpielt werden.stellen Sie sicher, dass Sie während der Pegeleinstellung alle EQ/DSP-Modi Ihres tragbaren Mediaplayers deaktivieren.

Der Vorgang in neun Schritten

1. Klemmen Sie die Verbindung zwischen dem/eden Lautsprecher/n und den Lautsprecherausgangsverbindungen des Verständkersab.

2. Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verständkers sowieetwaiger Signal-Prozessoren ab.Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieserverwendet wird.

3. Stellen Sie den "Input Sens."-Regler des Verständkers auf das Minimum.

4. Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglich eine angemessene Verständlung mitmoderatem Clipping bei voller Lautstärke.

5. Bestimmten Sie anhand der unterstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechendder Nennimpedanz des Lautsprechersystems, das an die Verständkerausgänge angeschlossenen ist.

6. Stellen Sie sicher, dass Sie die Lautsprecher abgeklemmt haben, bevor Sie fortfahren. Spielern Sie einen Titel mit einer geeignetenSinuskurve (innerhalb des Freqenzbereichs, der verständiert wird) bei 3/4 der Steuergerätautstärke.

7. Schlüßen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verständkers an.Vergewisern Sie sich, dass Sie die Spannung an den richtigen Anschlüssen (L+ und R-) messen.

8. Drehen Sie den "Input Sens."-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.

9. Nachdem Sie alle Kanalteile auf einen möglichst verzerrungsfreien Ausgangspegel eingestellt haben, schreiben Sie den/die Laut-sprecher wieder an. Die "Input Sens."-Regler konnen nun heruntergestellt werden, wenn der Verstandner eine Dämpfung besteht,um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

· Erhöhen Sie für einen Verständerkanal oder ein Kanalpaar im System die "Input Sens."-Einstellungen nicht über den maximalenwährend these Vorgangs festgelegten Pegel. Andernfalls treten hörbare Verzerrungen auf und die Lautsprecher konntenbeschädigt werden.

· Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieseres Verfahrenseneine Equalizerverständung aktiviert wird. Dies gilt fur alle EQ-Verständkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ-Dampfungen erfordern keine Nachjustierung.

Nennimpedanz Ziel AC Spannung
4 Ω 49,0 V
3 Ω 49,0 V
2 Ω 44,7 V
1 Ω nicht empfohlen

TECHNISCHE DATEN

Verstärkerteil
Verstärker-Topologie	NexD™ Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbesicherteter Aluminiumdraught wird nicht empfohlen.)
Empfohlene Sicherung	80 A
Nennleistung RMS bei 14,4 V <1% THD+N	600W x 1 an 4 Ω 800W	x 1 @ 3 Ω 1000W x 1 an 2 Ω
Nennleistung RMS bei 12,5 V <1% THD+N	500W x 1 an 4 Ω 650W	x 1 an 3 Ω 800W x 1 @ 2 Ω
Frequenzgang	Hz-500 Hz (+0, -1dB)
S/N-Verhältnis (A-bewertet, 20 Hz-20 kHz Rauschbandbreite)	>83 dB (bei Nennleistung), >53 dB (bei 1 W)
Dämpfungsfaktor	1000 / 50 Hz an 4 Ω, >500 / 50 Hz an 2 Ω
Eingangsteil
Anz. der Eingänge 2 (Ein Stereo-Paar)
Eingangstyp	Differential-symmetrisch mit Cinch-Buchsien
Eingangsspannungs-Bereich	200 mV - 4V RMS
Signalverarbeitung
Filtertyp	Aktiv, 12dB oder 24dB/Oktave, Tiefpass (50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler	HD-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	14,73 x 7,09 x 2,05 Zoll (374 mm x 180 mm x 52 mm)
