Type de produit	Amplificateur monobloc Classe D
Marque	JL Audio
Modèle	XDM6001
Dimensions (L x P x H)	374 x 180 x 52 mm
Alimentation	12 V CC, masse négative
Fusible recommandé	80 A (installé à moins de 45 cm de la batterie)
Puissance RMS (14,4 V, <1% THD)	600 W x 1 à 4 Ω 800 W x 1 à 3 Ω 1000 W x 1 à 2 Ω
Puissance RMS (12,5 V, <1% THD)	500 W x 1 à 4 Ω 650 W x 1 à 3 Ω 800 W x 1 à 2 Ω
Réponse en fréquence	7 Hz – 500 Hz (+0, -1 dB)
Rapport signal/bruit	>83 dB (réf. puissance nominale, pondéré A)
Facteur d'amortissement	1000 à 50 Hz / 4 Ω
Entrées	2 entrées RCA (stéréo) équilibrées-différentielles, 200 mV – 4 V RMS
Filtre passe-bas	Actif, 12 ou 24 dB/octave, 50 – 500 Hz, désactivable
Contrôle à distance	HD-RLC ou MHD-RLC (en option)
Topologie	Classe D NexD™ ultra-rapide
Protections	Surchauffe, surintensité, faible tension
Indicateur LED	Vert : fonctionnement normal Rouge : surchauffe Orange : surintensité Vert clignotant : démarrage Éteint : tension faible
Mode de mise sous tension	Remote (12 V commuté), Offset (détection CC), Signal (détection audio)
Câble d'alimentation requis	4 AWG cuivre (minimum)
Utilisation	Systèmes 12 V à masse négative (automobile/marin)
Consignes de sécurité	Ne pas immerger ; installer dans un endroit sec et ventilé ; fixer solidement ; utiliser un fusible près de la batterie
Sortie subwoofer	Mono, deux bornes positives et deux bornes négatives
Sorties préamplifiées	2 sorties RCA pass-through (non affectées par le filtre)

FOIRE AUX QUESTIONS - XDM6001 JL Audio

Comment installer l'amplificateur XDM6001 ?

Installez l'amplificateur dans un endroit sec et bien ventilé, à l'abri de l'humidité et de la chaleur extrême. Fixez-le solidement pour éviter tout déplacement. Utilisez un câble d'alimentation en cuivre de calibre 4 AWG et installez un fusible de 80 A à moins de 45 cm de la batterie. Débranchez la batterie avant l'installation. Respectez les polarités : +12 V, masse et remote.

Quelle est la puissance de sortie maximale ?

Sous 14,4 V et avec moins de 1 % de distorsion, l'amplificateur délivre 600 W à 4 Ω, 800 W à 3 Ω et 1000 W à 2 Ω. Sous 12,5 V, les puissances sont respectivement de 500 W, 650 W et 800 W.

Comment régler la sensibilité d'entrée (Input Sens.) ?

Déconnectez les haut-parleurs, désactivez tout traitement audio, réglez le volume de la source aux 3/4. Utilisez un voltmètre CA et une tonalité sinusoïdale (50 Hz pour subwoofer, 1 kHz pour full-range). Tournez le bouton Input Sens. jusqu'à obtenir la tension cible (par ex. 49 V à 4 Ω, 44,7 V à 2 Ω). Ne dépassez pas cette valeur pour éviter la distorsion.

Que signifie le voyant LED rouge ?

Un voyant rouge indique un mode de sécurité activé en raison d'une surchauffe. La sortie audio est réduite. Laissez l'amplificateur refroidir ; le voyant redevient vert automatiquement lorsque la température revient à un niveau sûr.

Puis-je utiliser cet amplificateur dans un bateau ?

Oui, le produit résiste à l'eau mais ne doit pas être immergé. Pour les applications marines, réglez le filtre d'entrée sur 'Boat' pour éviter les interférences des appareils à courant élevé. Respectez les normes ABYC et NACA pour la protection du circuit.

Comment connecter un subwoofer ?

Utilisez les sorties Mono Subwoofer Output (deux bornes + et deux bornes -). Connectez le haut-parleur en respectant la polarité. Impédance recommandée : 2 à 4 Ω (1 Ω déconseillé). Utilisez un adaptateur Y si vous n'avez qu'un seul signal de subwoofer pour alimenter les deux entrées.

Quel type de câble d'alimentation utiliser ?

Un câble en cuivre de calibre 4 AWG est requis. Le fil d'aluminium plaqué cuivre (CCA) n'est pas recommandé. Le câble de masse doit être de même section. Installez un fusible de 80 A sur le câble positif près de la batterie.

Comment activer la mise sous tension automatique ?

Réglez le commutateur Turn On Mode sur 'Offset' (détection d'un petit signal continu) ou sur 'Signal' (détection de signal audio full-range). En mode Offset, l'amplificateur s'allume en détectant une tension continue et s'éteint quand elle disparaît. En mode Signal, il s'allume à la détection d'audio et s'éteint après 30 secondes sans signal.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions d'alimentation (+12 V, masse et remote). Assurez-vous que la tension de la batterie et du fil remote est supérieure à 11 V. Contrôlez le fusible de 80 A. Si le voyant est éteint, une tension faible est la cause. Si le voyant est orange, il y a une surintensité – vérifiez les haut-parleurs pour un court-circuit ou une impédance trop basse.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques, de solvants ou d'eau. Évitez de projeter de l'eau ou des liquides sur l'amplificateur.

MODE D'EMPLOI XDM6001 JL Audio

• L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
• Ce produit résiste à l'eau. Ne pas l'immerger ni le soumettre à un jet d'eau à haute pression.
• Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
• Installer si possible le produit dans un endroit sec et bien ventilé afin d'éviter toute interférence avec les systèmes installés en usine. En l'absence d'environnement sec, installer le produit dans un endroit qui n'est pas exposé à de fortes projections.
• Ne pas installer dans le compartiment moteur, dans des zones de chaleur extrême ou dans des endroits où il sera directement exposé aux éléments.
• Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
• Éloigner soigneusement tous les câbles des pièces mobiles et des bords tranchants. Fixer les câbles à l'aide d'attaches ou de serre-cables et utiliser des passe-cables et des faisceaux de câbles, si nécessaire, pour les protégger des bords tranchants.

Considerations relatives à la securite

• Utiliser ce produit avec des systèmes électriques de 12V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
• Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.
• Un fusible (ou un disjoncteur) approprié au niveau du fil d'alimentation principal est essentiel pour la sécurité du véhicule/bateau et doit être installé à moins de 45cm (18 po) de la connexion positive de la batterie.
• Pour les applications ABYC et NMEA, une protection du circuit est requise à moins de 18cm (7 po) de la batterie, à moins que le câble ne soit dans un coffret ou un conduit.
• Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

	Connexion Description Remarques

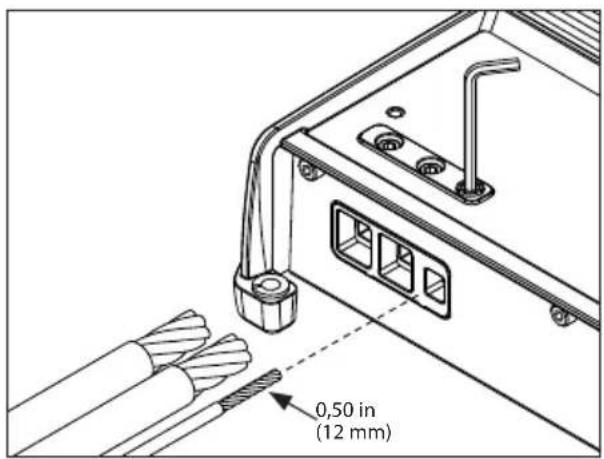

1	+12 VDC (+12 VCC) Connexion d'alimentation positive (+12 V)		• Câble 4 AWG (requis) • Installer le fusible de 80 A à la borne positive (+) de la batterie
	Ground (Masse) Connexion de masse (GND) négative • Câble 4 AWG (requis)
	Remote (Â distance) Connexion d'activation positive (+12 V)		• Capacité de cable 18 à 12 AWG • Voir code de mise sous tension pour plus d'informations.
2	CH. 1 Input (Entrée canal 1)	Signal d'entrée gauche, RCA noir	• Accepte une tension de 200 mV à 4 V • Si un seul signal de canal de subwoofer est disponible, un adaptateur Y est recommendé pour alimenter les deux entrées.
	CH. 2 Input (Entrée canal 2)	Signal d'entrée croit, RCA rouge
	Preout 1 (Sortie préamplifiée 1)	Signal préampli « pass-through » gauche, RCA noir	• Le même signal est connecté aux entrées des canaux 1 et 2. • Non affecté par le filtre pass-se-bas de l'amplificateur.
	Preout 2 (Sortie préamplifiée 2)	Signal préampli « pass-through » croit, RCA rouge
3	Remote Level Control (Commande de niveau à distance)	Connexion du contrôleur de niveau à distance (facultatif) (HD-RLC ou MHD-RLC)	• Fonctionne comme un attenuateur de niveau: Tour complet dans le sens antihoraire = Niveau coupé Tour complet dans le sens horsaire = Niveau non affecté • Vous pouvez contröler plusieurs amplifieurs avec un seul HD-RLC à l'aide d'un répartiteur de ligne téléphonique monoligne et de plusieurs câbles téléphoniques.

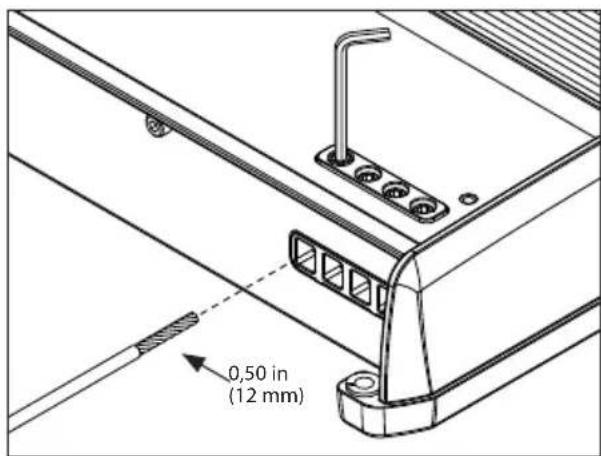

4	Mono Subwoofer Output (Sortie subwoofer mono)	⊕	Sortie subwoofer positive (+)
		⊕	Sortie subwoofer positive (+)
		⊕	Sortie subwoofer négative (-)
		⊕	Sortie subwoofer négative (-)

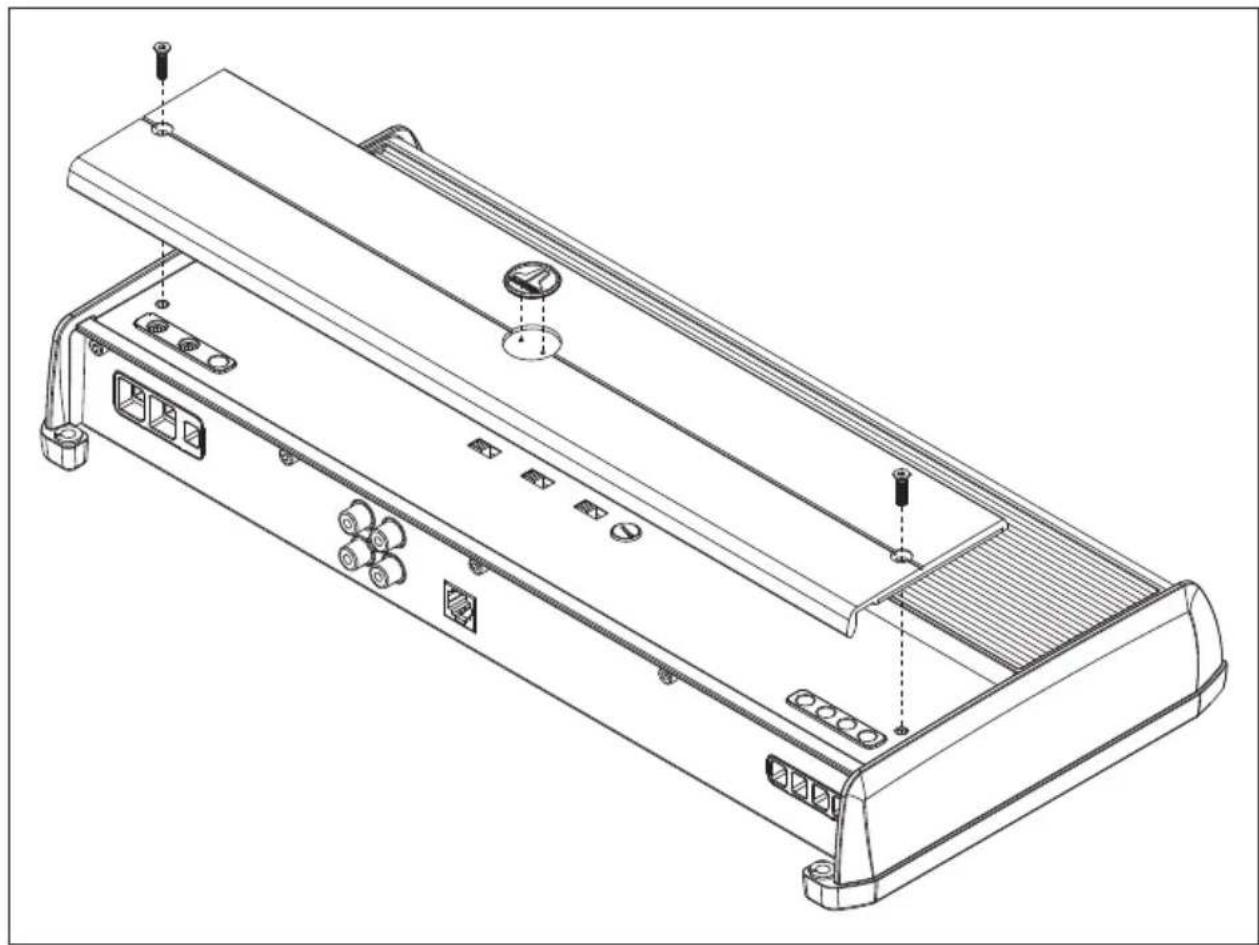

BOUTONS DE RÉGLAGE

	Bouton de réglage(Fonction)	Réglage Description
5	Voyant d' état(indique l'étatde fonctionnement)	Vert clignotant L' amplificateur est en cours de démarrage, la sortie audio est coupée.
		Vert Allumé et fonctionnement normal, sortie audio active
		Rouge	Mode sécurisé activé, condition de surchauffe, sortie audio réduite.Revient à la position normale lorsque la température revient à un niveau sûr.
		Orange(jaune)	Mode sécurisé activé, condition de surintensité, sortie audio coupée.Bruit de tic-tac ou bruit sourd répétit audible possible au niveau de la sortie.Vérifiez qu'il n'y a pas une faible impédance ou un court-circuit entre le haut-parleur et le fil.
		Voyants éteints	L' amplificateur s'éteint (inopinémented), condition de tension faible.Se produit lorsque la tension de la batterie ou de la mise sous tension à distance tombe en dessous de 10 V.Revient au fonctionnement normal lorsque la tension monte au-dessus de 11 V.
6	Turn On Mode (Mode de misesous tension)(configure la méthode d'activation)	Remote (A distance)	Mise sous tension à distance +12 V (conseilled)Commandé par un circuit +12 V commuté ou par la sortie de mise sous tension de notre unité source/interface OEM.
		Offset	Détection d'offset CC (Automatique)S'allume en détectant la présence d'un petit signal continu dans les sorties audio OEM et s'éteint une fois le signal supprimé.
		Signal	Détection de signal (automatique)S'allume en détectant les signaux audio OEM « full-range » et s'éteint en l'absence de signal (dans les 30 secondes).
	Input Filter(Filtre d'entrée)(configure l'applicationdu filtré d'entrée)	Car (Voiture) Àskeletonner pour la plupart des installations (automobiles ou marines)
		Boat (Bateau)	Àskeletonner en cas d'interférences avec les interrupteurs/appareils mécaniques à courant élevé
	Infrasonic Filter(Filtre infrasonique)(configure le filtrépasse-haut)	Off (Déactivé) Filtre déactivé
		30 Hz	Attenue les fréquences en dessous de 30 Hz, àun taux de 24 dB/octave. Attenue les fréquences au-dessus de 30 Hz, àun taux de 24 dB/octave.
7	Input Sens.(Sens. d'entrée)(règle l'étéage d'entrée)	Variable	Permet de faire correspondre la tension de sortie de l'unité source avec les entrées de l' amplificateur.Voir l'Annexe A pour plus de détails.
	LP Filter Mode/Slope (Mode filtré passée-bas/Pente)(configure le filtrépassée-bas et la pente)	Off (Déactivé) Annulation du filtré; permet la totalité de la plage de fréquences prsentes aux entrées.
		12 dB	Attenue les fréquences au-dessus de celle du cadran « Filter Freq. (HZ)», à un taux de 12 dB/octave.
		24 dB	Attenue les fréquences au-dessus de celle du cadran « Filter Freq. (HZ)», à un taux de 24 dB/octave.
	Filter Freq. (Hz) (Fréq.de filtré)(règue la fréquence de coupuredu filtré passée-bas).	Variable	Permet de régler la fréquence de coupure du filtré actif passée-bas, de 50 Hz à 500 Hz / 12 dBpar octave.

Réglage du niveau de sensibilité d'entrée

Suivez les étapes ci-dessous pour régler la sensibilité d'entrée de chaque paire de canaux de l'amplificateur afin d'obtenir un équilibre global du système.

Matériel nécessaire

• Voltmètre CA numérique • Test d'ondes sinusoidales enregistrées à un niveau de référence de 0 dB FS dans la plage de fréquences à amplifier. N'utilise pas de tonalités de test attenuées (-10 dB, -20 dB, etc.). Applications canaux/amplificateur « full-range »: 1 kHz Applications canal/amplificateur de subwoofer: 50 Hz • Selon le type d'unité source, l'onde sinusoidale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source audio Bluetooth*. Veillez à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.

Procedure en neuf étapes

1. Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.

2. Désactivez tous les traitsements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (le cas échéant) et l'amplificateur. Réglez la commande d'attenuateur sur la position du milieu et le bouton de réglage de niveau du subwoofer à un niveau maxi-mum de 3/4.

3. Tournez le bouton de réglage « Input Sens. » complètement vers le bas.

4. Réglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.

5. À l'aide du tableau ci-dessous, déterminez la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sorties de l'amplificateur.

6. Vérifiez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lizez une piste représentant une onde sinusoidale appropriee (dans la plage de fréquence à amplifier) au 3/4 du volume de l'unité source.

7. Connectez le voltmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Veillez à tester la tension au niveau des bornes adéquates (+ et -).

8. Augmentez la valeur du bouton de réglage « Input Sens. » jusqu'à ce que la tension souhaitée apparaisse sur le voltmètre.

9. Une fois que vous avez réagli chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectctez le ou les haut-parleurs. La valeur des boutons de réglage « Input Sens. » peut maintainer être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaïte.

IMPORTANT!

• N'augmentez la valeur du réglage « Input Sens. » pour chaque canal ou chaque paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entrainera une distorsion audible et causera d'eventuels dommages aux haut-parleurs.

• Il sera nécessaire de régler à nouveau la valeur du réglage « Input Sens. » si une amplification par égaliser est activée après avoir réglio la valeur de « Input Sens. » avec cette procédure. Cela s'applique à n'importer qu'elles circuit d'amplification égaliser, y compris aux commandes de tonality de l'unité source ou aux circuits de dégalisation. Les coupures dégalisation ne nécessitant aucun réajustement.

Impédance nominale Tension CA cible
4 Ω 49 V
3 Ω 49 V
2 Ω 44,7 V
1 Ω non conseillé

SPECIFICATIONS TECHNIQUES

Section de l'amplificateur
Topologie de l'amplificateur	Classe D ultra-rapide NexD™
Type d'alimentation électrique	Commutateur MOSFET non régulé
Section minimale du cable d'alimentation/de masse en cuivre	4 AWG(Remarque: un fil d'aluminium plaqué cuivre/CCA n'est pas recommandé.)
Fusible recommandé 80 A
Puisance RMS nominale à 14,4 V,< 1% de THD + bruit	600 W x 1 à 4 Ω 800	W x 1 à 3 Ω 1 000 W x 1 à 2 Ω	2 Ω
Puisance RMS nominale à 12,5 V,< 1% de THD + bruit	500 W x 1 à 4 Ω 650	W x 1 à 3 Ω 800 W x 1 à 2 Ω	Ω
Réponse de fréquence 7	Hz à 500 Hz (+0, -1 dB)
Rapport signal/bruit(pondéré A, bande passante de bruit20 Hz à 20 kHz)	> 83 dB par rapport à la puissance nominale, > 53 dB par rapport à 1 W
Facteur d'amortissement	1 000 / 50 Hz à 4 Ω, > 500 / 50 Hz à 2 Ω
Section de l'entrée
Nombre d'entrées 2 (Une paire stéréo)
Type d'entrée Équilibrée-différentielle avec prises d'entrée RCA
Plage de tension d'entrée	200 mV - 4 V RMS
Traitement des signaux
Type de filtré	Actif, 12 dB ou 24 dB/octave, passer-bas, (50 à 500 Hz), désactivable
Remote Level Control(Commande de niveau à distance)	HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu'à 0 dB.
Dimensions
L x P x H	374 mm x 180 mm x 52 mm (14,73 po x 7,09 po x 2,05 po)

En raison d'un développement permanent de nos produits, toutes les caractéristiques sont susceptibles d'être modifiées sans préavis.
