Tipo di prodotto	Amplificatore stereo 2 canali Classe D
Marca	JL Audio
Modello	XDM2002
Categoria	Amplificatore audio per veicolo/imbarcazione
Tecnologia di amplificazione	Classe D ultra-rapida NexD™
Potenza RMS (14,4V, <1% THD)	75 W x 2 (4 Ω), 100 W x 2 (2 Ω), 150 W x 1 (8 Ω in ponte), 200 W x 1 (4 Ω in ponte)
Potenza RMS (12,5V, <1% THD)	60 W x 2 (4 Ω), 90 W x 2 (2 Ω), 120 W x 1 (8 Ω in ponte), 180 W x 1 (4 Ω in ponte)
Risposta in frequenza	12 Hz – 22 kHz (+0, -1 dB)
Rapporto segnale/rumore	> 104 dB (riferimento potenza nominale), > 84 dB (riferimento 1 W)
Fattore di smorzamento	> 150 (50 Hz, 4 Ω), > 75 (50 Hz, 2 Ω)
Ingressi audio	2 ingressi RCA (coppia stereo), tipo differenziale bilanciato
Range di tensione di ingresso	200 mV – 4 V RMS
Tipo di filtro	Attivo, 12 dB/ottava, passa-alto o passa-basso, disattivabile
Frequenza del filtro regolabile	50 Hz – 500 Hz
Controllo del livello a distanza	HD-RLC o MHD-RLC (opzionale), attenuazione completa a 0 dB
Alimentazione	12 V CC, massa negativa
Fusibile raccomandato	20 A (installato a meno di 45 cm dalla batteria)
Sezione cavo min. (alimentazione/massa)	8 AWG (rame)
Dimensioni (L x P x H)	174 mm x 180 mm x 52 mm (6,85 x 7,09 x 2,05 pollici)
Sicurezza	Non immergere, utilizzare con sistema 12 V negativo, fissaggio solido, fusibile esterno obbligatorio
Manutenzione	Pulire con un panno asciutto, evitare l'umidità e gli spruzzi d'acqua
Riparabilità	Rivolgersi a un professionista per qualsiasi riparazione

Domande frequenti - XDM2002 JL Audio

Come regolare la sensibilità di ingresso?

Utilizzare un voltmetro CA e un'onda sinusoidale a 0 dB FS. Scollegare i diffusori, impostare il volume della sorgente a 3/4, quindi aumentare la manopola Input Sens. fino a ottenere la tensione target (vedere la tabella nel manuale). Non superare questo valore per evitare la distorsione.

Quale fusibile utilizzare per l'alimentazione?

Un fusibile da 20 A deve essere installato sul cavo di alimentazione positivo, a meno di 45 cm dalla batteria. Utilizzare un cavo di alimentazione in rame di almeno 8 AWG.

Posso utilizzare questo ampli in ponte con diffusori da 2 ohm?

No, il ponte a 2 ohm non è raccomandato. In ponte, utilizzare un'impedenza di 4 ohm (200 W) o 8 ohm (150 W). In stereo, 2 ohm è accettabile.

Come collegare il controllo del livello a distanza?

Collegare il controller opzionale HD-RLC o MHD-RLC alla presa Remote Level Control. Funge da attenuatore: completamente ruotato in senso antiorario taglia l'audio, in senso orario = livello massimo.

Cosa significa la spia arancione?

La spia arancione indica una modalità di sicurezza attivata per causa di sovracorrente (bassa impedenza o cortocircuito). Verificare le connessioni dei diffusori. L'uscita audio è interrotta finché il problema non viene risolto.

Quale modalità di accensione scegliere?

Utilizzare Remote se si dispone di un cavo di comando a distanza +12 V. Per i segnali dei diffusori OEM, scegliere Signal (rilevamento del segnale) o Offset (rilevamento della tensione continua). La modalità Offset trasforma il terminale Remote in un'uscita +12 V.

Posso installare questo ampli in una barca?

Sì, è resistente all'acqua ma non deve essere immerso. Selezionare la modalità Boat sul filtro di ingresso per evitare interferenze con gli apparecchi elettrici della barca.

Come pulire l'amplificatore?

Utilizzare un panno asciutto e morbido. Non usare prodotti chimici o acqua. Evitare di soffiare aria compressa all'interno.

Qual è la potenza in ponte a 4 ohm?

In ponte su 4 ohm, l'amplificatore eroga 200 W RMS a 14,4 V e 180 W RMS a 12,5 V.

Come collegare gli ingressi audio?

Utilizzare i connettori RCA: CH.1 Input (nero, sinistra) e CH.2 Input (rosso, destra). Il range di ingresso è da 200 mV a 4 V RMS. Le uscite preamplificate Prout 1/2 consentono il passaggio del segnale verso un altro amplificatore.

MANUALE UTENTE XDM2002 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Questo prodotto è resistente all'acqua. Non immergere o esporre a getti di acqua ad alta pressione.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Se possibile, installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica. Qualora non sia disponibile un ambiente al riparo dall'umidità, è consentito servirsi di una sede che non sia esposta a schizzi eccessivi.
• Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affiliati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affiliati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
• Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veiculo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida.
• Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

COLLEGAMENTI

1 2 3 4 XOM2002 19:16 L 800-1 B 100 B 100

	Collegamento Descrizione Note
1	+12 V CC Collegamento dell'alimentazione positivo (+12 V)				• Fillo da 4 AWG (8 AWG minimo)• Installare un fusibile da 20 A in corrispondenza del terminale della batteria (+)
	Massa Collegamento a massa negativa (GND) • Fillo da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)				• Capacità del filio 1B - 12 AWG• Vedere modalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero				• Accetta tensione d'ingresso di 200 mV - 4 V• Vedere modalità di ingresso per maggiori informazioni
	CH. 2 ingresso Segnale d'ingresso a destra, RCA rozzo
	Uscita di preamplificazione 1	Segnale di preamplificazione pass-through a sinistra, RCA nero			• Stesso segnale che è collegate agli ingressi CH. 1 & 2• Non interessato dal fitri di amplificazione
	Uscita di preamplificazione 2	Segnale di preamplificazione pass-through a destra, RCA rozzo
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (opzionale) (HD-RLC o MHD-RLC)			• Agisce esclusivamente da attenuatore:Completamente in senso antiorario – Livello tacitatoCompletamente in senso orano – Livello non interessato• È possibile controllare diversi amplificatori da un unico HD-RLC implegando uno splitter per linea telefonica non duplex e casi telefonici multipli.
4	CH. 1 (SX)Uscita altoparlante	⊕	Uscita positiva altoparlante (+) CH. 1 & 2 in bridge (=)		• Carico d'impedenza minimo:Modalità stereo >2 OhmModalità in bridge ≥4 Ohm• Capacità del filio 16 - 8 AWG
		-	Uscita negativa altoparlante (-)
	CH. 2 (DX)Uscita altoparlante	⊕	Uscita positiva altoparlante (+)
		-	Uscita negativa altoparlante (-) CH. 1 & 2 in bridge (-)

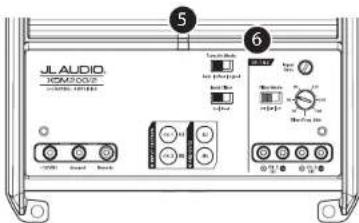

COMANDI

JL AUDIO HOMOOS 5 6

	Comando (Funzione) Impostazione Descrizione
5	LED di stato (indica lo stato operativo)	Verde lampeggiante	L'amplificatore si accande, uscita audio tactata
		Verde	Acceso, funzionamento normale, uscita audio attiva
		Rosso	Acceso, modalità sicura, condizione di sovratemperatura, uscita audio ridotta• Ritorna al funzionamento normale quando la lemperatura torna a un livello sicuro
		Ambra (gialci)	Acceso, modalità sicura, condizione di sovracorrente, uscita audio uscitale• Potrebbe mostrare un ticchetio udibile e ripetuto oppure un rumore sordo in uscita• Isoprazione l'altopariante/lli allo per individuare un cortacircuito oppure un'impienza bassa
		LED spenti	L'amplificatore si sogne linavertitamente), condizione di bassa tensione• Si verifica quando la batteria o la tensione di accensione remota scende al di sotto di 10 V• Ritorna al normale funzionamento quando la tensione aumenta oltre 11 V
6	Modalità di accensione (configura il metodo di attivazione)	Remoto	Accensione remota +12V (prefeitto)• Controllioso da un circuito di +12V con interruzione ospure uscita di accensione della propria unità sorgente/interfaccia OEM
		Offset	Rilevamento offset CC (automatico)• Si attiva rilevando la presenza di un piccolo segnale CC nelle uscita audio OEM e si disattiva in seguito alla rimozione del segnale	• Studiate per i segnali (alto parlante)di atto livello soltanto• Filleva il segnale d'ingresso dal CI. I 1 (5X) soltanto• L'impiego dei microti di offsetCC e di rilevamento del segnalefa diventare il terminale"Remoto" un uscita diattivazione da -12 V.
		Segnale	Rilevamento del segnale (automatico)• Si attiva rilevando segnali audio OEM full-range e si disattiva in seguito alla rimozione del segnale (entre 30 secondi)
	Filtro d'ingresso (configura l'applicazione del filtro d'ingressol)	Automobile	Sezione per la maggior parte delle installazioni (automobilistiche o marine)
		Imbarazione	Sezione se s'individuano delle interferenze da interruttori/dispositivi meccanici ad alta corrente
7	Rilevamento ingresso (regola io stadio d'ingresso di ciascuna coppia di canalli)	Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi di ciascuna coppia di canali amplificatore. Vedore l'appendice A per informazioni dettagliato.
	Modalità filtro (configura il filtro del CI. 1&2)	Off	Filtro dinattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
		HP	Autenza le frequenze sotto la manopola CI. 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava
	Freq. filtro (Hz)(tregola la frequenza di cutoff del filtro)	LP	Autenza le frequenze sopra la manopola CI. I 1&2 "Filter Freq. (Hz)", a una velocità di 12 dB/ottava
		Variabile	Usare per regolare la frequenza di cutoff del filtro attivo del canale 1&2, da 50 Hz -500 Hz / 12 d3 per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia

di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Voltmetro CA digitale

• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dbfs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (-10 dB, -20 dB, ecc.).

Applicazioni amplificatore/canale full-range: 1 kHz

Applicazioni amplificatore/canale subwoofer: 50 Hz

• In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimediale portatile o una sorgente audio Bluetooth ^a . Accertarsi di disattivare eventuali modalità EQ/DSP sul lettore multimediale portatile durante le impostazioni del livello.

La procedura di nove passaggi

1.	Scollegare l'altoparlante dai connettori di uscita altoparlante dell'amplificatore.
2.	Disattivare tutta l'elaborazione (bassi/atti, volume, EQ, ec.) sull'unità sorgente, i processori (se usati) e l'amplificatore. Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in usp.
3.	Disattivare tutti i comandi "Input Sens."
4.	Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevole del guadagna con una riduzione moderata a volume completo.
5.	Impiegando il grafico sottostante, determinare la tensione target per la regolazione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.
6.	Verificare di aver scollegato gli altoparlanti prima di procedere. Riprodurre un brano con un'onda sinusoidale appropriata (nella gamma di frequenza da amplificare), a 3/4 del volume dell'unità sorgente.
7.	Collegare il voltmetro CA ai terminalli di uscita altoparlante dell'amplificatore. Se la coppia di canali è operativa in modalità stereo, sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza dei terminali corretti (L+ e R-).
8.	Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro.
9.	Una volta regolata ciascuna sezione del canale al livello massimo di uscita a distorsione ridotta, collegare nuovamente l'altoparlante. I comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema.

IMPORTANTE!

• Non incrementare eventual Impostazioni "Input Sens" per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura, in caso contrario, si otterranno una distorsione udibile e possibili danni all'altoparlante.

• Sarà necessario regolare nuovamente il comando "Input Sens," se il boost equalizzatore è attivato dopo aver impostato "Input Sens." con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale	Tensione CA target
	Stereo In bridge
8 Ω 17,3 V	34,5 V
4 Ω 17,3 V	28,2 V
2 Ω 14,1 V	Non consigliato

SPECIFICHE

Sezione amplificatore
Topologia amplificatore	NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore	MOSFET switching non regolato
Rame minimoCavo di alimentazione/massa	8 AWG(Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato	20 A
Potenza RMS nominale @ 14,4 V<1% THD+N	75 W x 2 @ 4 Ω 100 W x 2 @ 2 Ω
	150 W x 1 @ 8 Ω in bridge 200 W x 1 @ 4 Ω in bridge
Potenza RMS nominale @ 12,5 V<1% THD+N	60 W x 2 @ 4 Ω 90 W x 2 @ 2 Ω
	120 W x 1 @ 8 Ω in bridge 180 W x 1 @ 4 Ω in bridge
Risposta della frequenza	12 Hz - 22 kHz (+0, -1 dB)
Rapporto S/N(Con peso A, larghezza di bandadel rumore 20 Hz-20 kHz)	>104 dB (riferito alla potenza nominale),>84 dB (riferito a 1 W)
Fattore di attenuazione	>150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 Ω
Sezione Ingressi
Numero di ingressi 2	(una coppia stereo)
Tipo d'ingresso	Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso	200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtro	Attivo, 12 dB/ottava, passa-alto o passa-basso (50 - 500 Hz), disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	6,85 in. x 7,09 in. x 2,05 in. (174 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggetti a modifica senza pravviso.
