Tipo de producto	Amplificador estéreo de 2 canales Clase D
Marca	JL Audio
Modelo	XDM2002
Categoría	Amplificador de audio para vehículo/barco
Tecnología de amplificación	Clase D ultrarrápida NexD™
Potencia RMS (14,4V, <1% THD)	75 W x 2 (4 Ω), 100 W x 2 (2 Ω), 150 W x 1 (8 Ω en puente), 200 W x 1 (4 Ω en puente)
Potencia RMS (12,5V, <1% THD)	60 W x 2 (4 Ω), 90 W x 2 (2 Ω), 120 W x 1 (8 Ω en puente), 180 W x 1 (4 Ω en puente)
Respuesta en frecuencia	12 Hz – 22 kHz (+0, -1 dB)
Relación señal/ruido	> 104 dB (ref. potencia nominal), > 84 dB (ref. 1 W)
Factor de amortiguamiento	> 150 (50 Hz, 4 Ω), > 75 (50 Hz, 2 Ω)
Entradas de audio	2 entradas RCA (par estéreo), tipo diferencial balanceado
Rango de tensión de entrada	200 mV – 4 V RMS
Tipo de filtro	Activo, 12 dB/octava, paso alto o paso bajo, desactivado
Frecuencia de filtro ajustable	50 Hz – 500 Hz
Control de nivel remoto	HD-RLC o MHD-RLC (opcional), atenuación completa a 0 dB
Alimentación	12 V CC, masa negativa
Fusible recomendado	20 A (instalado a menos de 45 cm de la batería)
Sección de cable mín. (alimentación/masa)	8 AWG (cobre)
Dimensiones (An x Pr x Al)	174 mm x 180 mm x 52 mm (6,85 x 7,09 x 2,05 pulg)
Seguridad	No sumergir, usar con sistema de 12 V negativo, fijación sólida, fusible externo obligatorio
Mantenimiento	Limpiar con un paño seco, evitar la humedad y las salpicaduras de agua
Reparabilidad	Acudir a un profesional para cualquier reparación

Preguntas frecuentes - XDM2002 JL Audio

¿Cómo ajustar la sensibilidad de entrada?

Use un voltímetro CA y una onda sinusoidal a 0 dB FS. Desconecte los altavoces, ajuste el volumen de la fuente a 3/4, luego aumente la perilla Input Sens. hasta obtener la tensión objetivo (consulte la tabla en el manual). No supere este valor para evitar distorsión.

¿Qué fusible usar para la alimentación?

Se debe instalar un fusible de 20 A en el cable de alimentación positivo, a menos de 45 cm de la batería. Use un cable de alimentación de cobre de 8 AWG como mínimo.

¿Puedo usar este amplificador en puente con altavoces de 2 ohmios?

No, el puente a 2 ohmios no se recomienda. En puente, use una impedancia de 4 ohmios (200 W) o 8 ohmios (150 W). En estéreo, 2 ohmios es aceptable.

¿Cómo conectar el control de nivel remoto?

Conecte el controlador opcional HD-RLC o MHD-RLC en la toma Remote Level Control. Actúa como un atenuador: girado completamente en sentido antihorario corta el sonido, en sentido horario = nivel máximo.

¿Qué significa la luz naranja?

La luz naranja indica un modo de seguridad activado por sobreintensidad (baja impedancia o cortocircuito). Verifique las conexiones de los altavoces. La salida de audio se corta hasta que se resuelva el problema.

¿Qué modo de encendido elegir?

Use Remote si tiene un cable de control remoto +12 V. Para señales de altavoz OEM, elija Signal (detección de señal) o Offset (detección de tensión continua). El modo Offset transforma el terminal Remote en una salida +12 V.

¿Puedo instalar este amplificador en un barco?

Sí, es resistente al agua pero no debe sumergirse. Seleccione el modo Boat en el filtro de entrada para evitar interferencias con los dispositivos eléctricos del barco.

¿Cómo limpiar el amplificador?

Use un paño seco y suave. No use productos químicos ni agua. Evite soplar aire comprimido en el interior.

¿Cuál es la potencia en puente a 4 ohmios?

En puente a 4 ohmios, el amplificador entrega 200 W RMS a 14,4 V y 180 W RMS a 12,5 V.

¿Cómo conectar las entradas de audio?

Use las tomas RCA: CH.1 Input (negro, izquierda) y CH.2 Input (rojo, derecha). El rango de entrada es de 200 mV a 4 V RMS. Las salidas preamplificadas Prout 1/2 permiten pasar la señal a otro amplificador.

MANUAL DE USUARIO XDM2002 JL Audio

CONSIDERACIONES SOBRE LA INSTALACIÓN

• Para la instalación se requieren herramientas y equipos de seguridad adecuados. Se recomienda que la instalación la realice un profesional.
• Este producto es resistente al agua. No se debe sumergir ni rociar con agua a alta presión.
• Antes de la instalación, apague el sistema de audio y desconecte el sistema de batería del sistema de audio.
• A ser posible, instálelo en un lugar seco y bien ventilado que no interfiera con los sistemas instalados de fábrica. Si no se dispone de un entorno seco, puede utilizarse un lugar que no esté expuesto a fuertes salpicaduras.
• No lo instale en el compartimento del motor, en zonas de calor extremo o donde vaya a estar directamente expuesto a la intemperie.
• Antes de cortar o taladrar, compruebe que no haya obstáculos detrás de las superficies de montaje.
• Coloque cuidadosamente todo el cableado del sistema lejos de piezas móviles y de bordes afilados; asegúrelo con flejes o abrazaderas para cables y utilice pasacables y protectores de mazos de cables cuando sea necesario para protegerlo de los bordes afilados.

CONSIDERACIONES RELATIVAS A LA SEGURIDAD

• Utilice este producto únicamente con sistemas eléctricos de 12 V que tengan toma de tierra negativa. Este producto no está certificado ni aprobado para su uso en aeronaves.
• Monte este producto de forma segura para evitar daños o lesiones en condiciones extremas.
• Para garantizar la seguridad del vehículo/ embarcación, es imprescindible contar con un fusible adecuado (o un disyuntor) en el cable de alimentación principal y debe instalarse a menos de 18 pulgadas (45 cm) de la conexión positiva de la batería.
• Para las aplicaciones ABYC y NMEA, se requiere una protección del circuito a menos de 7 pulgadas (18 cm) de la batería, excepto si el cable está en un alojamiento o conducto.
• Escuche el sistema de audio a un volumen adecuado, teniendo en cuenta las condiciones de funcionamiento y la seguridad auditiva.

CONEXIONES

1 XOM20002

	Conexión Descripción Notas
1	+12 VDC Conexión de alimentación positiva (+12 V)				• Cable 4 AWG (mínimo 8 AWG):• Instale un fusible de 20 A en el terminal (-) de la batería
	Ground Conexión a tierra negativa (GND) • Cable 4 AWG (necesario)
	Remote Conexión de activación positiva (+12 V)				• Cable con capacidad 18-12 AWG• Consulte Turn-On Mode para obtener mas información
2	Input CH. 1 Señal de entrada izquierda, RCA negro				• Accepta un voltaje de entrada de 200 mV-4 V• Consulte Input Mode para obtener más información
	Input CH. 2 Señal de entrada derecha, RCA rojo
	Precut 1	Señal de preamplificación de paso directo izquierda, RCA negro			• La misma señal que está conectada a las entrodías Input CH. 1 y 2• No se ve afectada por los filtros del amplificador
	Precut 2 Señal de preamplificación de paso directo derecha, RCA rojo
3	Remote Level Control	Conexión del controlador de nivel remciso (opcional) (HD-RLC o MHD RLC)			• Funciona solo como atenuador:Todo hacia la izquierda – Nivel silenciadoTodo hacia la derecha = Nivel no afectado• Se pueden controlar varios amplificadores desde un único HD-RLC utilizando un divisor de línea telefónica no duplex y varios cables teleónikos.
4	Salida para altavoces CH. 1 (J)	⊕	(+) Positivo de salida para altavoces	(+) si CH. 1 y 2 puen-teados	• Carga de impedancia mínima:Modo estáreo ≥ 2 D• Mode puertrado > 4 Ω• Cable con capacidad 16-8 AWG
		-	(-) Negativo de salida para altavoces
	Salida para altavoces CH. 2 (R)	⊕	(+) Positivo de salida para altavoces
		-	(-) Negativo de salida para altavoces	(-) si CH. 1 y 2 puen-teados

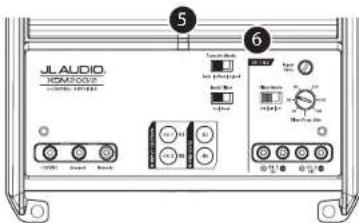

CONTROLES

JL AUDIO HOMOOS 5 6

	Control(y su función)		Ajuste Descripción
5	LED de estado(indícarastadode operación)		Verde interni-tento	El amplificador se está encendiendo, la salida de audio está silenciada.
			Verde Encendido y funcionamiento normal, salida de audio activa.
			Rajo	Encendido en modo seguro, condición de sobretemperatura, salida de audio reducida.• Regresa al funcionamiento normal cuando la temperatura vuelve a un nivel seguro.
			Ámbar (temeritral)	Encendido en modo seguro, condición de sobrecorriente, salida de audio silenciada.• Puede presentar un traqueteo o golpcteo audible en la salida.• Inspeccione si hay un cortocircuito en el altavoz/cable o una baja Impedancia.
			LED apaga-dos	El amplificador se apaga (esperadamente), condición de bajo voltaje.• Se produce cuando el voltaje de la batería o del encendido remoto coc por debajo de 10 V.• Regresa al funcionamiento normal cuando el voltaje vuelve a superar los 11 V.
6	Turn-On Mode (configura el moda de encendido)		Remote	Encendido remuto de +12 V (preferido).• Controlado por un circuito conmutado de +12 V o por la salida de encendido de su unidad fuente/interfaz de OEM.
			Offset	Detección de comiento de CC (automática)• Se endende al detectar la presenda de una pequeña señal de CC en las salidas de audio de OEM y se apaga una vez que se elimina la señal.
			Signal	Detección de señal (automática)• Se endende al detectar señales de audio de OEM de rango completo y se apaga después de que la señal se haya eliminado (tras 30 segundos).
	Input Filter (configura la aplicación del filtro de entrada)		Car Seleccione este para la mayoría de las instalaciones (automotrices o marinas).
			Boat	Seleccione este si experimenta interferencias de interruptores/dispositivos mecánicos de alta corriente.
7	Input Sens.(ajusta la ctapa de entrada de cada par de canales)		Variable	Se utiliza para hacer coincidir el voltaje de salida de la unidad fuente con las entradas de cada par de canales del amplificador. Consulte el apéndice A para obtener información detallada.
	CH: 182	Filter Mode (configura el filtro de CH: 1 y 2)	Off Filtro	desactivado; pasa toda la gama de frecuencias presentes en las entradas.
			HP	Accmía las frecuencias por debajo del dial de CH: 1&2 "Filler Freq. (Hz)", a razón de 12 dB/ octava.
		Filter Freq. (Hz)(ajusta la frecuencia de corte del filtro)	LP	Accmía las frecuencias por encima del dial de CH: 1&2 "Filter Freq. (Hz)", a razón de 12 dB/ octava.
			Variable	Sirve para ajustar la frecuencia de corte del filtro activo de los canales 1 y 2, de 50 Hz a 500 Hz/12 dB por octava.

APÉNDICE A:

Ajuste del nivel de sensibilidad de entrada

Siga los pasos que se indican a continuación para ajustar la sensibilidad de entrada de cada par de canales del amplificador con el fin de lograr un balance general en el sistema.

Equipos necesarios

• Voltímetro de CA digital.

• Tono de prueba de onda sinusoidal grabado a un nivel de referencia de 0 dBFS en el rango de frecuencias que se amplificará.No use tonos de prueba atenuados (-10 dB, -20 dB, etc.).

Aplicaciones de amplificador/canal de rango completo: 1 kHzAplicaciones de amplificador/canal de subwoofer: 50 Hz

• Dependiendo del Tipo de unidad fuente, la onda sinusoidal puede reproductirse desde un CD; una unidad USB, un reproductormultimedia portátil a una fuente de audio Bluetooth*. Asegúrese de desactivar todos los modos de eculización y procesamientodigital de señales en su reproductor multimedia portátil durante el ajuste del nivel.

El procedimiento de los nueve pasos

1. Desconecte los altavoces de los conectores de salida para altavoces del amplificador.

2. Desactivé todo el procesamiento (bajos/agudos, intensidad, eculizador, etc.) en la unidad fuente, los procesadores (si se usaní y el amplificador.Ajuste el control de atenuación a la poxición central y el control de nivel del subwoofer a 3/4 del máximo, si se utiliza una.

3. Gire todos los controles "Input Sens." al mínimo.

4. Ajuste el volumen de la unidad fuente a 3/4 del volumen máximo. Esto le permitirá obtener un solapamiento de garancia razonable con distorsión moderada a volumen máximo.

5. Use la tabla a continuación para determinar el voltaje descado para los ajustes de amplificación de entrada de acuerdo con la Impedancia nominal del sistema de altavoces conectado a las salidas del amplificador.

6. Compruebe que se hayan desconectado los altavoces antes de continuar. Reproduzca una grabación de una onda sinusoidal apropiada (dentro del rango de frecuencias que se amplificarán) a 3/4 del volumen máximo de la unidad fuente.

7. Conecte el voltimetro de CA en los terminales de salida de altavoces del amplificador. Si el par de canales está funcionando en estéreo, solo es necesario medir un canal. Si está puenteado, asegúrese de evaluar el voltaje en los conectores correctos (IL+ y R-1).

8. Aumente el control de "Input Sens." hasta que se observe el voltaje descado en el voltimetro.

9. Una vez ajustada cada sección de canal al máximo de su nivel de salida de baja distorsión, vuelva a conectar el altavoz o los altavoces. Ahora, puede bajar los controles de "Input Sens." si el amplificador requiere atenuación para lograr el balance deseado en el sistema.

IMPORTANTE!

• No aumente el ajuste de "Input Sens." de los canales o pares de canales del amplificador en el sistema por encima del nivel máximo establecido durante este procedimiento. Si lo hiciera, causaria una distorsión audible y posibles daños en los altavoces.

• Será necesario volver a ajustar el control "Input Sens." si se activa algún refuerzo de eculizador después de habcr ajustado el valor de "Input Sens." mediante este procedimiento. Esto se aplica a cualquier circuito de refuerzo de eculizador, incluidos los controles de torno de la unidad fuente o los circuitos del eculizador. Los cortes del eculizador no requieren reajuste.

Impedancia nominal	Voltaje de CA deseado
	Estéreo Puenteado
8 Ω 1/3 V	9,5 V
4 Ω 1/3 V	8,2 V
2 Ω 14,1 V	no recomendado

ESPECIFICACIONES

Sección del amplificador
Topología del amplificador	NexDTM de velocidad ultrarrápida clase D
Tipo de fuente de alimentación	Conmutación no regulada con MOSFET
Calibre mínimo del cable de cobre de alimentación/toma a tierra	8 AWG(Nota: No se recomienda el cable de aluminio revestido de cobre o CCA.)
Fusible recomendado 20 A
Potencia RMS nominal a 14,4 V,< 1 % THD + ruido	75 W × 2 a 4 Ω 100 W × 2 a 2 Ω
	150 W × 1 a 8 Ω puenteado 200 W × 1 a 4 Ω puenteado
Potencia RMS nominal a 12,5 V,< 1 % THD + ruido	60 W × 2 a 4 Ω 90 W × 2 a 2 Ω
	120 W × 1 a 8 Ω puenteado 180 W × 1 a 4 Ω puenteado
Respuesta de frecuencia	12 Hz-22 kHz (+0, -1 dB)
Relación señal/ruido(con ponderación A, ancho de banda de ruido 20 Hz-20 kHz)	>104 dB (respecto a potencia nominal),>84 dB (respecto a 1 W)
Factor de amortiguación >	150/50 Hz a 4 Ω, >75/50 Hz a 2 Ω
Sección de entrada
Número de entradas 2 (un par estéreo)
Tipo de entrada	Diferencial-balanceada con entradas de conector RCA
Rango de voltaje de entrada	200 mV-4 V RMS
Procesamiento de señal
Tipo de filtro	Activo, 12 dB/octava, paso alto o paso bajo(50-500 Hz), anulable
Control de nivel remoto	HD-RLC o MHD-RLC (opcional). Rango entre silencio total y 0 dB.
Dimensiones
long. × anch. × alt.	6,85 in × 7,09 in × 2,05 in (174 mm × 180 mm × 52 mm)

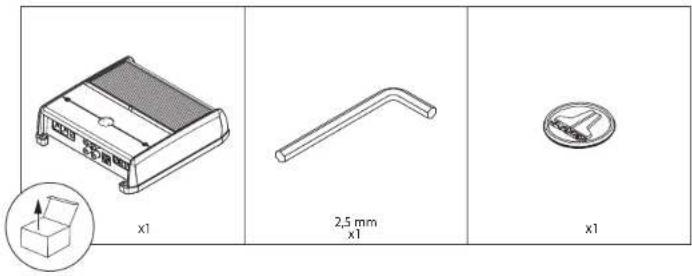

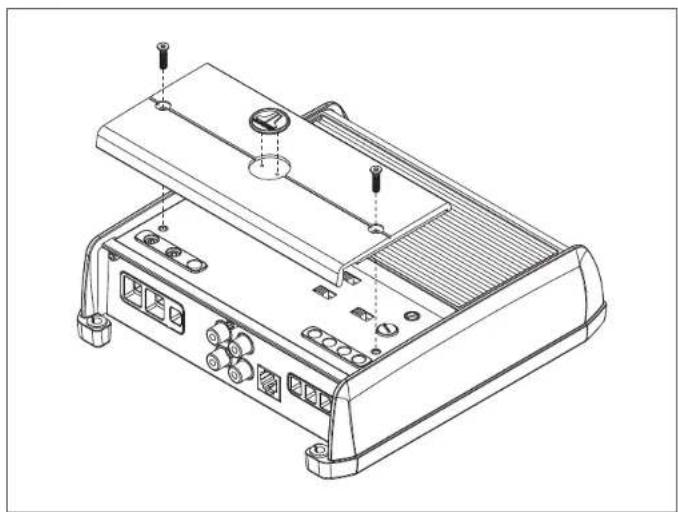

x1 2,5 mm x1 x1
