XDM2002 - Recepteur JL Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur stéréo 2 canaux Classe D
Marque	JL Audio
Modèle	XDM2002
Catégorie	Amplificateur audio pour véhicule/bateau
Technologie d'amplification	Classe D ultra-rapide NexD™
Puissance RMS (14,4V, <1% THD)	75 W x 2 (4 Ω), 100 W x 2 (2 Ω), 150 W x 1 (8 Ω en pont), 200 W x 1 (4 Ω en pont)
Puissance RMS (12,5V, <1% THD)	60 W x 2 (4 Ω), 90 W x 2 (2 Ω), 120 W x 1 (8 Ω en pont), 180 W x 1 (4 Ω en pont)
Réponse en fréquence	12 Hz – 22 kHz (+0, -1 dB)
Rapport signal/bruit	> 104 dB (réf. puissance nominale), > 84 dB (réf. 1 W)
Facteur d'amortissement	> 150 (50 Hz, 4 Ω), > 75 (50 Hz, 2 Ω)
Entrées audio	2 entrées RCA (paire stéréo), type différentiel équilibré
Plage de tension d'entrée	200 mV – 4 V RMS
Type de filtre	Actif, 12 dB/octave, passe-haut ou passe-bas, désactivable
Fréquence de filtre réglable	50 Hz – 500 Hz
Contrôle de niveau à distance	HD-RLC ou MHD-RLC (en option), atténuation complète à 0 dB
Alimentation	12 V CC, masse négative
Fusible recommandé	20 A (installé à moins de 45 cm de la batterie)
Section de câble min. (alimentation/masse)	8 AWG (cuivre)
Dimensions (L x P x H)	174 mm x 180 mm x 52 mm (6,85 x 7,09 x 2,05 po)
Sécurité	Ne pas immerger, utiliser avec système 12 V négatif, fixation solide, fusible externe obligatoire
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les projections d'eau
Réparabilité	Faire appel à un professionnel pour toute réparation

FOIRE AUX QUESTIONS - XDM2002 JL Audio

Comment régler la sensibilité d'entrée ?

Utilisez un voltmètre CA et une onde sinusoïdale à 0 dB FS. Débranchez les haut-parleurs, réglez le volume de la source à 3/4, puis augmentez le bouton Input Sens. jusqu'à obtenir la tension cible (voir tableau dans la notice). Ne dépassez pas cette valeur pour éviter la distorsion.

Quel fusible utiliser pour l'alimentation ?

Un fusible de 20 A doit être installé sur le fil d'alimentation positif, à moins de 45 cm de la batterie. Utilisez un câble d'alimentation en cuivre de 8 AWG minimum.

Puis-je utiliser cet ampli en pont avec des haut-parleurs de 2 ohms ?

Non, le pont à 2 ohms n'est pas recommandé. En pont, utilisez une impédance de 4 ohms (200 W) ou 8 ohms (150 W). En stéréo, 2 ohms est acceptable.

Comment connecter le contrôle de niveau à distance ?

Branchez le contrôleur optionnel HD-RLC ou MHD-RLC sur la prise Remote Level Control. Il agit comme un atténuateur : tourné complètement antihoraire coupe le son, horaire = niveau maximal.

Que signifie le voyant orange ?

Le voyant orange indique un mode sécurisé activé pour cause de surintensité (faible impédance ou court-circuit). Vérifiez les connexions des haut-parleurs. La sortie audio est coupée jusqu'à ce que le problème soit résolu.

Quel mode de mise sous tension choisir ?

Utilisez Remote si vous avez un fil de télécommande +12 V. Pour les signaux haut-parleur OEM, choisissez Signal (détection de signal) ou Offset (détection de tension continue). Le mode Offset transforme la borne Remote en sortie +12 V.

Puis-je installer cet ampli dans un bateau ?

Oui, il résiste à l'eau mais ne doit pas être immergé. Sélectionnez le mode Boat sur le filtre d'entrée pour éviter les interférences avec les appareils électriques du bateau.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou d'eau. Évitez de souffler de l'air comprimé à l'intérieur.

Quelle est la puissance en pont à 4 ohms ?

En pont sur 4 ohms, l'amplificateur délivre 200 W RMS sous 14,4 V et 180 W RMS sous 12,5 V.

Comment connecter les entrées audio ?

Utilisez les prises RCA : CH.1 Input (noir, gauche) et CH.2 Input (rouge, droite). La plage d'entrée est de 200 mV à 4 V RMS. Les sorties préamplifiées Prout 1/2 permettent le passage du signal vers un autre ampli.

MODE D'EMPLOI XDM2002 JL Audio

• L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
• Ce produit résiste à l'eau. Ne pas l'immerger ni le soumettre à un jet d'eau à haute pression.
• Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
• Installer si possible le produit dans un endroit sec et bien ventilé afin d'éviter toute interférence avec les systèmes installés en usine. En l'absence d'environnement sec, installer le produit dans un endroit qui n'est pas exposé à de fortes projections.
• Ne pas installer dans le compartiment moteur, dans des zones de chaleur extrême ou dans des endroits où il sera directement exposé aux éléments.
• Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
• Éloigner soigneusement tous les câbles des pièces mobiles et des bords tranchants. Fixer les câbles à l'aide d'attaches ou de serre câbles et utiliser des passe câbles et des faisceaux de câbles, si nécessaire, pour les protéger des bords tranchants.

Considérations relatives à la sécurité

• Utiliser ce produit avec des systèmes électriques de 12 V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
• Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.
• Un fusible (ou un disjoncteur) approprié au niveau du fil d'alimentation principal est essentiel pour la sécurité du véhicule/bateau et doit être installé à moins de 45 cm (18 po) de la connexion positive de la batterie.
• Pour les applications ABYC et NMEA, une protection du circuit est requise à moins de 18 cm (7 po) de la batterie, à moins que le câble ne soit dans une coffret ou un conduit.
• Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

Connexions

1 XOM2002 4 Control Audio Display

	Connexion Description Remarques
1	+12 VDC(÷12 VCC)	Connexion d'alimentation positive (+ 12 V)		• Câble 4 AWG (8 AWG minimum)• Installer le fusible de 20 A à la bornepositive (-) de la batterie
	Ground (Masse) Connexion de masse (SND) négative • Câble 4 AWG (requis)
	Remote (À distance)	Connexion d'activation positive (+12 V)		• Capacité de câble 18 à 12 AWG• Voir ?ode de mise sous tension pour plus d'informations.
2	CH. 1 Input(Entrée canal 1)	Signal d'entrée gauche, RCA noir		• Accopte une tensionde 200 mV à 4 V• Voir ?ode d'entrée pour plusd'information
	CH. 2 Input(Entrée canal 2)	Signal d'entrée droit, RCA rouge
	Prout 1 (Sortie préamplifiée 1)	Signal préampli < pass-through > gauche, RCA noir		• Le même signal est connecte auxentrées des canaux 1 et 2.• Non affecté par les fittres del'amplificateur.
	Prout 2 (Sortie préamplifiée 2)	Signal préampli < pass-through > droit, RCA rouge
3	Remote LevelControl (Com-mands de niveauà distance)	Connexion du contrôleur de niveau à distance (en option)(HD -RLC ou MHD -RLC)		• Fonctionne comme un atténusaleurde niveau :Tour comptet dans le sens antihoraire = Niveau coupéTour comptet dans le sens horaire =Niveau non affecté• Vous pouvez contrôler plusieursamplificateurs avec un seul HD -RLCà l'aide d'un répartiteur de lignetéléphonique monoligne et deplusieurs câbles téléphoniques.
4	Sortie haut-parleur CH. 1 (1)(canal 1 gauche)	⊕	Sortie haut parleurpositive (+)	Avec pont canaux 1et 2 (+)
		-	Sortie haut-parleur négative (-)
	Sortie haut-parleur CH. 2 (R)(Canal 2 droit)	⊕	Sortie haut-parleur positive (+)
		-	Sortie haut-parleurnégative (-)	Avec pont canaux 1et 2 (-)

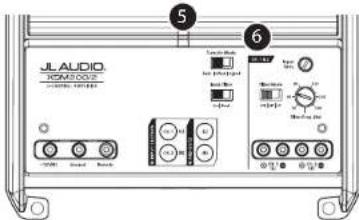

Boutons de réglage

JLAUDIO HDMI 002 6 5 6

	Bouton de réglage (Fonction)		Réglage Description
5	Voyant d'état(Indiquent'etat de fonctionnement)		Vert signantant	L'amplificateur est en cours de démarrage, la sortie audio est coupée.
			Vert Allumé et fonctionnement normal sortie audio active
			Rouge	Mode sécurisé activé, condition de surchauffe, sortie audio réduite• Revoient à la position normale lorsque la température revient à un niveau sûr.
			Orange (jeune)	Mode sécurisé activé, condition de surinactivité, sortie audio coupée• Bruit de tècle-àc ou bruit sourd répéfil à audile possible au niveau de la sortie• Vérifiez qu'il n'y a pas une faible impédance ou un court-circuit entre le haut-parleur et le fil.
			Voyants droits	L'amplificateur s'évent (inopération), condition de tension faible.• Se produit lorsque la tension de la batterie ou de la mise sous tension à distance toniac en dessous de 10 V.• Rèvient au fonctionnement normal lorsque la tension monte au-dessus de 11 V.
6	Turn On Mode (Mode de mise sous tension)(configure méthode d'activation)		Remote(A distance)	Mise sous tension à distance +12 V (connolette)• Commandée par un circuit +12 V commute ou par la sortie de mise sous tension de votre unité source/interface OEM.
			Offset	Délection d'offset CC (Automatique)• S'allume en délectant la présence d'un petit signal continuu dans les sortes audio OEM et ceintant une fois le signal suprême.	• Conçu pour les signaux de haut niveau (haut parteur) uniquement• Detecte le signal d'entrée du canal I (Gauche) uniquement• L'utilisation de méthodes de detection de signal ou d'offset CC transformera la borne• Remote + en une sortie +12 V de mise sous tension.
			Signal	Délection de signal (automatique)• S'allume en délectant les signeurs audio OEM × full range s et séant en l'absences de signal (dans les 30 secondre).
	Input Filter(Filtre d'entrée)(configure l'application du fibre d'entrée)		Car (Voiture)	selectionner pour la plupart des installations (automobiles ou marines)
			Boat(Batoua)	A sélectionner en cas d'interférences avec les interrupteurs/appareils mécaniques à courant élevé
7	Input Sens.(Sens. d'entrée)( règle l'étage d'entrée de la paire de canaux)		Variable	Permet de faire correspondre la tension de sortie de l'activité source avec les entrées de chaque paire de canaux de l'amplificateur. Voir l'Annexe A pour plus de détails.
	Canaux 1 et 2	Filter Mode(Mode du filtre)(configure le filtre des canaux 1 et 2)	Off(Directive)	Annulation du filure; permet la totalité de la plage de fréquences présentes aux entrées.
			HP(Passe haut)	Atténus les fréquences en dessous de celle du cadran × Filter Freq. (Hz) des canaux 1 et 2, à un taux de 12 dB/octave.
		Filter Freq. (Hz)(Fréq. de filtre)( règle la fréquence de coupure de filtre)	LP(Passe-bas)	Atténus les fréquences au-dessus de celle du cadran × Filter Freq. (Hz) des canaux 1 et 2, à un taux de 12 dB/octave.
			Variable	Permet de règle la fréquence de coupure du filure actif des canaux 1 et 2, de 50 Hz à 500 Hz / 12 dB par octave.

Réglage du niveau de sensibilité d'entrée

Suivez les étapes ci-dessous pour régler la sensibilité d'entrée de chaque paire de canaux de l'amplificateur afin d'obtenir un équilibre global du système.

Matériel nécessaire

• Voltémette CA numérique

• Test d'ondes sinusoidales enregistrées à un niveau de référence de 0 dB FS dans la plage de fréquences à amplifier. N'utilisez pas de tonalités de test atténudiés (-10 dB, -20 dB, etc.).Applications canaux/amplificateur « full-range » : 1 kHzApplications canal/amplificateur de subwoofer : 50 Hz

• Selon le type d'une utite source, fonde sinusoidale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source audio Bluetooth". Veilléz à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.

Procédure en neuf étapes

1. Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.

2. Déactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (de cas échéant) et l'amplificateur.Regliez la commande d'atténuateur sur la position du milieu et sa commande de niveau de subwoofer à un niveau maximum de 3/4.

3. Réduisez complètement les valeurs de la totalité des trois boutons de réglage « Input Sens. »

4. Régliez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.

5. À l'aide du tableau ci-dessous, déterminez la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sorties de l'amplificateur.

6. Verifiez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lisez une piste présentant une onde sinusoidale appropriée (dans la plage de fréquence à amplifier) au 3/4 du volume de l'unité source.

7. Connectez le voîtmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Si la paire de canaux fonctionne en stéréo, il ne faut effectuer la mesure que pour un seul canal. Si vous utilisez un pont, veillez à tester la tension au niveau des bornes adéquates (L+ et R-) (G+ et D-).

8. Augmentez la valeur du bouton de réglage « Input Sens. » jusqu'à ce que la tension souhaitée apparaissé sur le voîtmètre.

9. Une fois que vous avez réglé chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectez le ou les haut-parleurs. La valeur des boutons de réglage « Input Sens. » peut maintenant être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaité.

IMPORTANT!

• N'augmentez la valeur du réglage « Input Sens. » pour aucun canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établiés dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut-parleurs.

• Il sera nécessaire de régler à nouveau la valeur du réglage « Input Sens. » si une amplification par égaliseur est activée après avoir régile la valeur de « Input Sens. » avec cette procédure. Cela s'applique à n'importe quel circuit d'amplification d'égaliseur, y compris aux commandes de tonalité de l'unité source ou aux circuits de dégalisation. Les coupures dégalisation ne nécessitent aucun réajustement.

Impédance nominale	Tension CA cible
	Stéréo À pont
8 Ω 17,3 V	24,6 V
4 Ω 17,3 V	28,2 V
2 Ω 14,1 V	non conseillé

SPÉCIFICATIONS TECHNIQUES

Section de l'amplificateur
Topologie de l'amplificateur	Classe D ultra-rapide NexDTM
Type d'alimentation électrique	Commutateur MOSFET non régulé
Section minimale du cable d'alimentation/de masse en cuivre	8 AWG(Remarque : un fil d'aluminium plaqué cuivre/CCA n'est pas recommandé.)
Fusible recommandé 20 A
Puissance RMS nominale à 14,4 V,< 1% de THD + bruit	75 W x 2 à 4 Ω 100 W x 2 à 2 Ω
	150 W x 1 à 8 Ω avec pont 200 W x 1 à 4 Ω avec pont
Puissance RMS nominale à 12,5 V,< 1% de THD + bruit	60 W x 2 à 4 Ω 90 W x 2 à 2 Ω
	120 W x 1 à 8 Ω avec pont 180 W x 1 à 4 Ω avec pont
Réponse de fréquence	12 Hz à 22 kHz (+0,-1 dB)
Rapport signal/bruit(pondéré A, bande passante de bruit 20 Hz à 20 kHz)	> 104 dB par rapport à la puissance nominale, > 84 dB par rapport à 1 W
Facteur d'amortissement	> 150 / 50 Hz à 4 Ω, > 75 / 50 Hz à 2 Ω
Section de l'entrée
Nombre d'entrées 2 (Une paire stéréo)
Type d'entrée	Equilibrée-différentielle avec prises d'entrée RCA
Plage de tension d'entrée	200 mV - 4 V RMS
Traitement des signaux
Type de filtre	Actif, 12 dB/octave, passe-haut ou passe-bas(50 à 500 Hz), désactivable
Remote Level Control (Commande de niveau à distance)	HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu'à 0 dB.
Dimensions
L x P x H	174 mm x 180 mm x 52 mm (6,85 po x 7,09 po x 2,05 po)

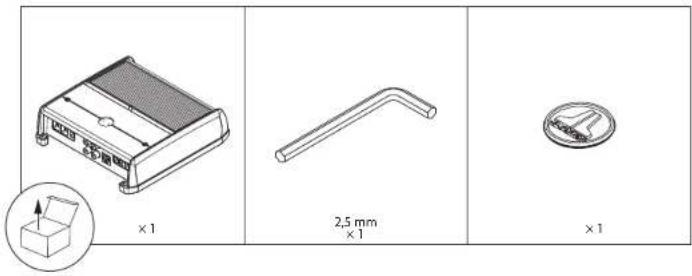

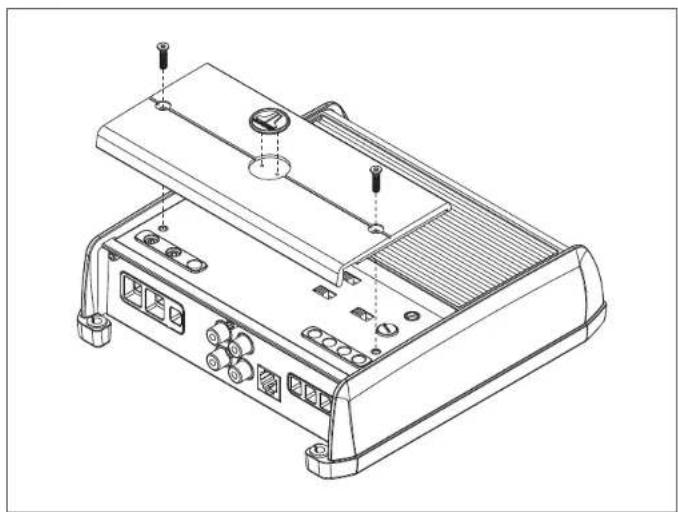

×1 2,5 mm ×1 ×1
