Produkttyp	2-Kanal-Stereo-Verstärker Klasse D
Marke	JL Audio
Modell	XDM2002
Kategorie	Audioverstärker für Fahrzeug/Boot
Verstärkertechnologie	Ultra-schnelle Klasse D NexD™
RMS-Leistung (14,4 V, <1 % THD)	75 W x 2 (4 Ω), 100 W x 2 (2 Ω), 150 W x 1 (8 Ω gebrückt), 200 W x 1 (4 Ω gebrückt)
RMS-Leistung (12,5 V, <1 % THD)	60 W x 2 (4 Ω), 90 W x 2 (2 Ω), 120 W x 1 (8 Ω gebrückt), 180 W x 1 (4 Ω gebrückt)
Frequenzgang	12 Hz – 22 kHz (+0, -1 dB)
Signal-Rausch-Verhältnis	> 104 dB (bezogen auf Nennleistung), > 84 dB (bezogen auf 1 W)
Dämpfungsfaktor	> 150 (50 Hz, 4 Ω), > 75 (50 Hz, 2 Ω)
Audioeingänge	2 RCA-Eingänge (Stereo-Paar), differenziell symmetrisch
Eingangsspannungsbereich	200 mV – 4 V RMS
Filtertyp	Aktiv, 12 dB/Oktave, Hochpass oder Tiefpass, deaktivierbar
Einstellbare Filterfrequenz	50 Hz – 500 Hz
Fernbedienung für Lautstärke	HD-RLC oder MHD-RLC (optional), vollständige Dämpfung auf 0 dB
Stromversorgung	12 V Gleichstrom, negative Masse
Empfohlene Sicherung	20 A (innerhalb von 45 cm der Batterie installiert)
Mindestkabelquerschnitt (Strom/Masse)	8 AWG (Kupfer)
Abmessungen (L x B x H)	174 mm x 180 mm x 52 mm (6,85 x 7,09 x 2,05 Zoll)
Sicherheit	Nicht eintauchen, nur mit 12-V-Negativsystem verwenden, feste Montage, externe Sicherung erforderlich
Wartung	Mit einem trockenen Tuch reinigen, Feuchtigkeit und Wasserspritzer vermeiden
Reparierbarkeit	Für Reparaturen einen Fachmann hinzuziehen

Häufig gestellte Fragen - XDM2002 JL Audio

Wie stelle ich die Eingangsempfindlichkeit ein?

Verwenden Sie ein Wechselspannungsvoltmeter und eine Sinuswelle mit 0 dB FS. Trennen Sie die Lautsprecher, stellen Sie die Quellenlautstärke auf 3/4 und erhöhen Sie dann den Input Sens. Regler, bis die Zielspannung erreicht ist (siehe Tabelle in der Anleitung). Überschreiten Sie diesen Wert nicht, um Verzerrungen zu vermeiden.

Welche Sicherung für die Stromversorgung verwenden?

Eine 20 A Sicherung muss in die positive Stromversorgungsleitung innerhalb von 45 cm der Batterie eingebaut werden. Verwenden Sie ein Stromkabel aus Kupfer mit mindestens 8 AWG.

Kann ich diesen Verstärker gebrückt mit 2-Ohm-Lautsprechern verwenden?

Nein, der Brückenbetrieb mit 2 Ohm wird nicht empfohlen. Im Brückenbetrieb verwenden Sie eine Impedanz von 4 Ohm (200 W) oder 8 Ohm (150 W). Im Stereo-Betrieb sind 2 Ohm akzeptabel.

Wie schließe ich die Fernbedienung für die Lautstärke an?

Schließen Sie den optionalen Controller HD-RLC oder MHD-RLC an die Buchse Remote Level Control an. Er fungiert als Abschwächer: vollständig gegen den Uhrzeigersinn gedreht schaltet den Ton aus, im Uhrzeigersinn = maximale Lautstärke.

Was bedeutet die orangefarbene Anzeige?

Die orangefarbene Anzeige zeigt einen aktivierten Sicherheitsmodus aufgrund von Überstrom (niedrige Impedanz oder Kurzschluss) an. Überprüfen Sie die Lautsprecheranschlüsse. Der Audioausgang wird unterbrochen, bis das Problem behoben ist.

Welchen Einschaltmodus wählen?

Verwenden Sie Remote, wenn Sie ein +12 V Fernbedienungskabel haben. Für OEM-Lautsprechersignale wählen Sie Signal (Signalerfassung) oder Offset (Gleichspannungserfassung). Der Offset-Modus wandelt den Remote-Anschluss in einen +12 V Ausgang um.

Kann ich diesen Verstärker in einem Boot installieren?

Ja, er ist wasserbeständig, darf aber nicht untergetaucht werden. Wählen Sie den Boat-Modus am Eingangsfilter, um Störungen durch elektrische Geräte des Bootes zu vermeiden.

Wie reinige ich den Verstärker?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen Reinigungsmittel oder Wasser. Vermeiden Sie das Einblasen von Druckluft ins Innere.

Wie hoch ist die gebrückte Leistung bei 4 Ohm?

Im Brückenbetrieb an 4 Ohm liefert der Verstärker 200 W RMS bei 14,4 V und 180 W RMS bei 12,5 V.

Wie schließe ich die Audioeingänge an?

Verwenden Sie die RCA-Buchsen: CH.1 Input (schwarz, links) und CH.2 Input (rot, rechts). Der Eingangsbereich beträgt 200 mV bis 4 V RMS. Die Vorverstärkerausgänge Prout 1/2 ermöglichen die Weiterleitung des Signals an einen anderen Verstärker.

BEDIENUNGSANLEITUNG XDM2002 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
- Dieses Produkt ist wasserfest. Nicht eintauchen oder einem Hochdruck-Wasserstrahl aussetzen.
- Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
- Installieren Sie das Gerät, falls möglich, an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt. Ist die Montage in einem Trockenbereich nicht möglich, kann auch ein Ort ohne das Auftreten von starkem Spritzwasser gewählt werden.
- Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
- Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
- Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schutzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Fur ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

ANSCHLÜSSE

1 2 3 4 XCM2002

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+12V) Stromanschluss				• 4 AWG Kabel (mindestens 8 AWG)• Installieren Sie eine 20A Sicherung am (+) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+12V) Aktivierungsanschluss				• 18 - 12 AWG Kabelkapazität• Siche 3mm-On Mode für weitere Informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Chinchstecker				• Akzeptiert 200 mV - 4 V Eingangsspannung• Siche 1put Mode für weitere Informationen
	CH. 2 Eingang Rechtes Eingangssignal, roter Chinchstecker
	Preout 1 Links Pass-Through Vorverstärkersignal, schwarzer Chinchstecker				• Dasselbe Signal, das angeschlossen ist an CH. 1&2-Eingänge• Unbereinfluss von den Filtern des Verstärkers
	Preput 2 Rechtes Pass-Through Vorverstärkersignal, roter Chinchstecker
3	Remote-Lautstärkeregier	Remote-Lautstärkeregleranschluss (optional) (HD-RLC oder MHD-RLC)			• Funktioniert ausschließlich als Pegelämpfer: Vollständig gegen den Uhrzelgersinn – Pegel gedämpft Vollständig im Uhrzelgersinn – Pegel unbeeinfluss• Mehrere Verstärker können über eine einzelige HD-RLC-Struerung bedingt werden. Hierzu bedarf es eines Vierordt Telefonkabelspitters und mehrerer Telefonkabel.
4	CH. 1 (L) Lautsprecherausgang	⊕	I+I Positiver Lautsprecherausgang CH-	I&2 Überbrückt (+)	• Minimale Impedanzlast Stereo-Modus ≥2 Ohm Überbrückter Modus ≥4 Ohm• 16 - 6 AWG Kabelkapazität
		—	I (Negativer Lautsprecherausgang
	CH. 2 (R) Lautsprecherausgang	⊕	(I) Positiver Lautsprecherausgang
		—	I (Negativer Lautsprecherausgang CH-	I&2 Überbrückt (-)

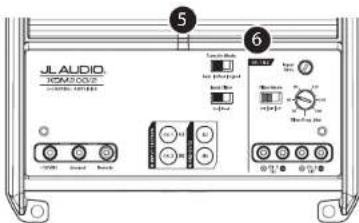

STEUERUNG

JL AUDIO HOMO COVS 100 MHz Control knobs Input Control knobs Output Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs

	Bedienelement(Funktion)	Einstellung Beschreibung
5	Status LED(Statusanzalge)(zeitigt den Betriebs-Status an)	Blinkt grün Verstärker wird aktiviert, Ton Ist abgeschaltet
		Grün	Normaler eingeschalteter Betrieb, aktive Tonausgabe
		Rot	Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, reduzierte Tonausgabe• Kehrt zum normalen Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau erreicht hat
		Amber gelte!	Eingeschaltet im Sicherheitsmodus, Überstromzustand, Tonausgabe stüringeschaltet• Kann eins sich wiederholendes, hörbares lökendes oder pochendes Geräusch in der Ausgabe aufweisen• Präfen Sie auf einen Kurzschluss im Laufsprechen/Kabel oder eine niedrige Impedanz
		LEDs aus	Versärker schaltes sich (underwartet) aus, Unterspannungszustand• Tritt auf, wenn die Spannung der Batterie oder der Remote Einschaltung unter 10 V falle• Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V stelt
6	Turn On Mode(Einschaltmodus)(konfiguriert Aktivierungs-methode)		112V Remote Einschaltbetung (empfehlort)• Gestruert durch einen geschalteten +12V Stromkreis oder den His-schatausgang ihres Steuergeräts/OEM-interface
		Offset	DC Offset-Sensing (automatisch)• Schaltet sich ein, wenn das Vorhandensein eines kleinen Giorichstromsignals an den OEM Audio-ausgängen erkennt wird, und schaltet sich aus, nachdem das Signal entfernt wurde
		Signal	Signal-Sensing (automatisch)• Schaltet sich durch die Erkennung von Full-Range-OEM Audiosignalen ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekunden)
	Input Filter(Eingangsfilter)(konfiguriert Eingangs-Fitteranwendung)	Car (Auto) für die meisten Installationen auswählen (Automoboll oder Marine)
		Boat (Boot)	Wählers Sie diese Option, wenn Sie Stürungen durch mechanische Schalten/Geräte mit hohein Stromverbrauch bemerken
7	Input Sans.(Eingangsempf.)(passt die Eingangsphase jedes Kanalpairs an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang A für detailliorte Informationen.
	Filter Mode(Filtermodus)(konfiguriert den Filter von CH. 1&2)	Off (Aus)	Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Belont die Frequenzen unterhalb der CI. 1&2 "Filter Freq. (Hz)"Auswahl, mit einer Rate von 12dB/Oktave
	Filter Freq. (Hz)(passt die Fitergenze frequenz an)	LP	Belont die Frequenzen oberhalb der CII. 1&2 "Filter Freq. (Hz)"Ausweht, mit einer Rate von 12dB/Oktave
		Variable	Zum Einstellen der Grenzfrequenz des aktiven Filters von Kanal 1&2, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

• Digitales Wechselstrom-Vollmeter• Sinusförmiger Testton, der mit einem Referenzpegel von 0 dflfs in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämoften Testtöne (-10 dB, -20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 kHz Subwooferkanal/Verstärkeranwendungen: 50 Hz• Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle EQ/DSP-Modi Ihres tragbaren Mediaployers deaktivieren.

Der Vorgang in neu Schritten

1. Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangsverbindungen des Verstärkers ab.

2. Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie etwaiger Signal-Prozessoren ab. Bringen Sie den Fader Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.

3. Schalten Sie alle drei "Input Sens."-Regler ganz runter.

4. Stellen Sie die Lautstärke des Steuergeräts auf 3/4 der vollen Lautstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatern Clipping bei voller Lautstärke.

5. Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.

6. Stellen Sie sicher, dass Sie die Lautsprecher abginklemmt haben, bevor Sie fortfahren. Spieken Sie einen Titel mit einer geeigneten Sinuskurve (Innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätlaufstärke.

7. Schließen Sie das AC-Vollmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Messungen vorzunehmen. Vergewissern Sie sich bei Vorhandensein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (L+ und R-) messen.

8. Drehen Sie den "Input Sens."-Regler auf, bis die Zielspannung mit dem Vollmeter gemessen wird.

9. Nachdem Sie alle Kanalteile auf einen möglichst verzerrungsfrien Ausgangspegel eingestellt haben, schließen Sie den/die Lautsprecher wieder an. Die "Input Sens."-Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhöhen Sie für einen Verstärkerkanal oder ein Kanalpaar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Andernfalls treilen hörbare Verzerrungen auf und die Lautsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ-Dämpfungen erfordern keine Nachjustierung.

Nenn-Impedanz	Ziel AC Spannung
	Stereo Bridged (Überbrücke)
8 Ω 17,3 V	34,5 V
4 Ω 17,3 V	38,2 V
2 Ω 14,1 V	nicht empfohlen

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	NexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	8 AWG(Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 20 A
Nennleistung RMS bei 14,4 V<1% THD+N	75 W x 2 an 4 Ω 100W x 2 an 2 Ω
	150W x 1 an 8 Ω Überbrückt 200W x 1 an 4 Ω Überbrückt
Nennleistung RMS bei 12,5 V<1% THD+N	60 W x 2 an 4 Ω 90 W x 2 an 2 Ω
	120W x 1 an 8 Ω Überbrückt 180W x 1 an 4 Ω Überbrückt
Frequenzgang	2 Hz - 22 kHz (+0,-1 dB)
5/N-Verhältnis(A-bewertet, 20 Hz - 20 kHz Rauschbandbreite)	>104 dB (bei Nennleistung),>84 dB (bei 1 W)
Dämpfungsfaktor	+150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 2	(Ein Stereo-Paar)
Eingangstyp	Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich	200 mV – 4V RMS
Signalverarbeitung
Filtertyp	Aktiv, 1,2dB/Oktave, Hochpass oder Tiefpass(50 - 500 Hz), abschaltbar
Remote-Lautstärkeregler H	D-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	5,85 x 7,09 x 2,05 Zoll (174 mm x 180 mm x 52 mm)

Durch die Weiterentwicklung der Produkte können alle technischen Daten ohne Ankündigung standert werden.

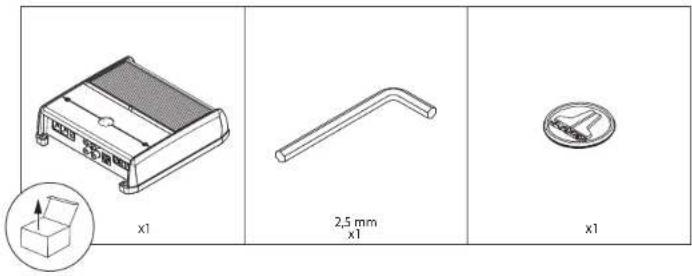

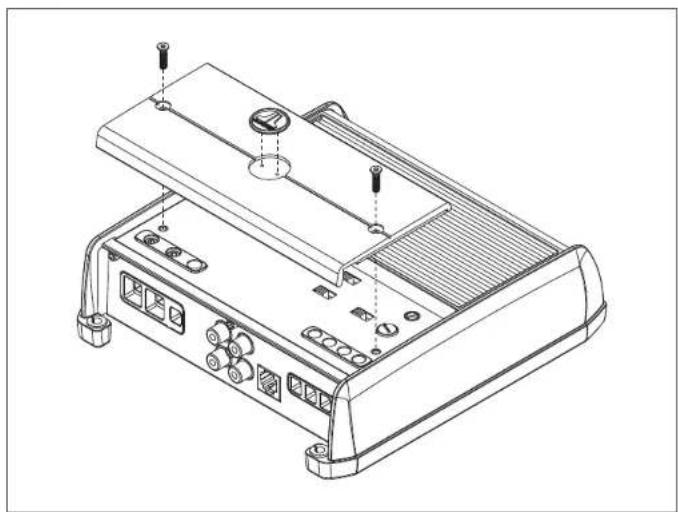

x1 2,5 mm x1 x1
