MANUALE UTENTE 407455 SILVERLINE

IT Braccio di supporto sollevamento

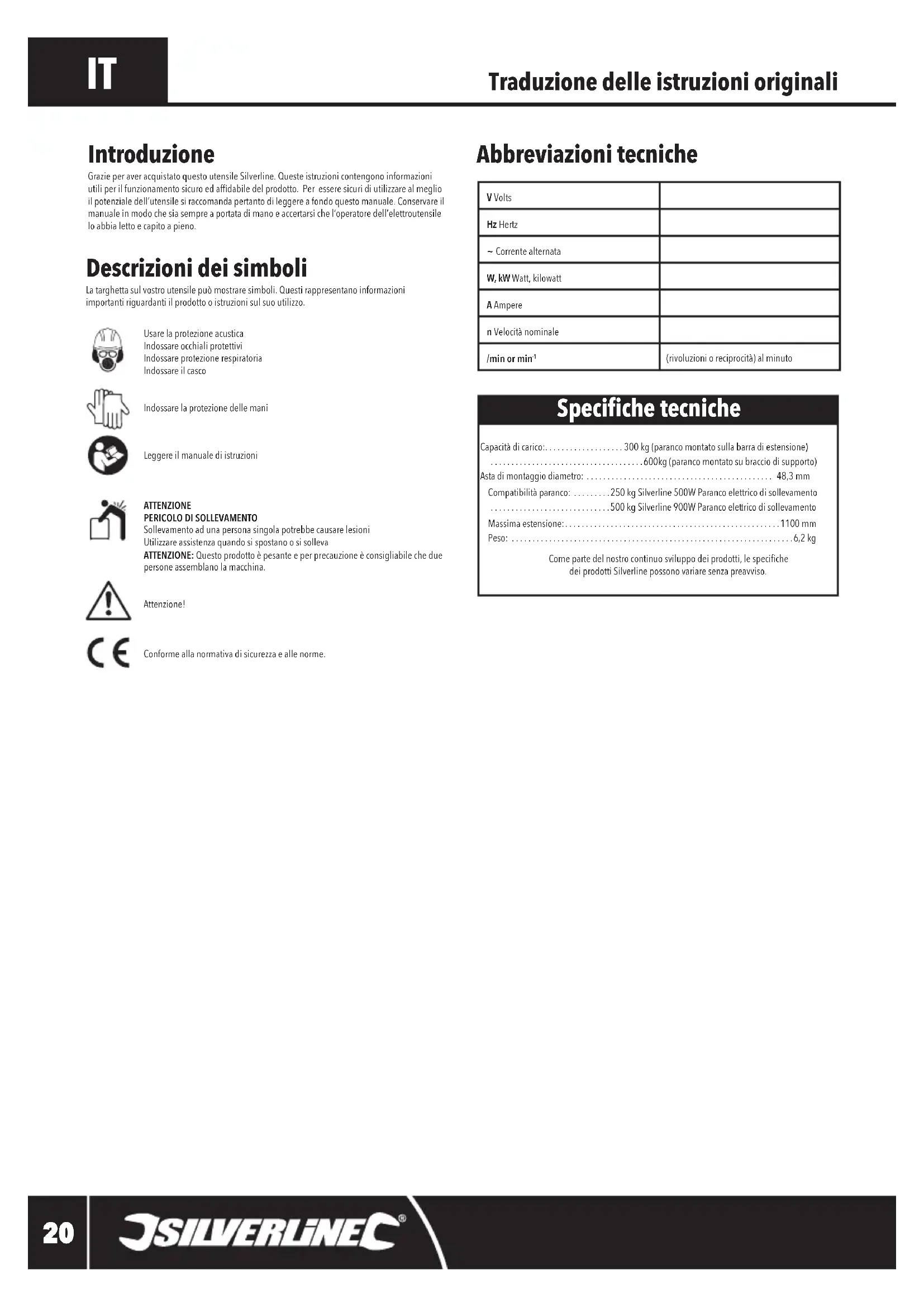

Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.

Descrizioni dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Usare la protezione acustica

Indossare occhiali protettivi

Indossare protezione respiratoria

Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

ATTENZIONE

PERICOLO DI SOLLEVAMENTO

Sollevamento ad una persona singola potrebbe causare lesioni

Utilizzare assistenza quando si spostano o si solleva

ATTENZIONE: Questo prodotto è pesante e per precauzione è consigliabile che due persone assemblano la macchina.

Attenzione!

Conforme alla normativa di sicurezza e alle norme.

Abbreviazioni tecniche

V Volts
Hz Hertz
~ Corrente alternata
W, kW Watt, kilowatt
A Ampere
n Velocità nominale
/min or min ^-1	(rivoluzioni o reciprocità) al minuto

Specifiche tecniche

Capacità di carico: 300 kg (paranco montato sulla barra di estensione) 600kg (paranco montato su braccio di supporto)

Asta di montaggio diametro: 48,3 mm

Compatibilità paranco: .....250 kg Silverline 500W Paranco elettrico di sollevamento

.500 kg Silverline 900W Paranco elettrico di sollevamento

Massima estensione: 1100 mm

Peso: 6,2 kg

Come parte del nostro continuo sviluppo dei prodotti, le specifiche dei prodotti Silverline possono variare senza preavviso.

Norme generali di sicurezza

AVVERTENZA: Leggere ed assimilare tutte le istruzioni. La non osservanza delle seguenti istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

1. Area di lavoro.

a. Mantenere l'area di lavoro pulita e adeguatamente illuminata.
Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b. Non usare gli elettroutensili in presenza di atmosfere esplosive, come liquidi, gas e polveri infiammabili.
c. Tenere altre persone e i bambini a distanza di sicurezza durante l'impiego dell'utensile elettrico. Eventuali distrazioni potrebbero far perdere il controllo dell'utensile all'operatore.

1. Sicurezza elettrica

a) È importante concentrarsi su ciò che si sta facendo e usare il buon senso quando si utilizza uno strumento alimentato. Non utilizzare uno strumento di potenza quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali. Un attimo di distrazione durante la guida di uno strumento alimentato può provocare gravi lesioni personali.
b) Utilizzare i dispositivi di protezione. Indossare sempre protezioni per gli occhi. Dispositivi di protezione come la maschera antipolvere, scarpe di sicurezza anti-scivolo, casco, oppure protezione acustica nelle condizioni appropriate potrà ridurre il rischio di ferite.
c) Evitare l'accensione involontaria. Assicurarsi che l'interruttore è in posizione OFF quando non si utilizza lo strumento e fare uso di altre caratteristiche di sicurezza che impediscono l'avviamento involontario
d) Rimuovere qualsiasi chiave di regolazione prima di accendere lo strumento. Una chiave lasciata collegata alla parte sinistra di una parte rotante della macchina può provocare lesioni personali.
e) Non sbilanciarsi. Tenere i piedi, in equilibrio in ogni momento. Questo consente un migliore controllo dello strumento in situazioni impreviste.
I) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi nelle parti in movimento.
g) Se i dispositivi sono previsti per il collegamento di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e utilizzati correttamente. L'utilizzo di un'aspirapolvere può ridurre i rischi relativi alla polvere.

ATTENZIONE: l'esposizione dell'utente alle vibrazioni strumento può causare la perdita del senso del fatto, intorpidimento, formicolio e riduzione della capacità di presa. Esposizione a lungo termine può portare ad una condizione cronica. Se necessario, limitare il tempo cui siete esposti a vibrazioni. Utilizzare i dati forniti nella specifica materia di vibrazioni se previsto per calcolare la durata e la frequenza di funzionamento dello strumento. La direttiva 2002/44/CE relativa alle vibrazioni nei luoghi di lavoro possono fornire informazioni utili anche per strumenti di uso domestico. Appena vi iniziate a sentire scomodi a causa delle vibrazioni SMETTERE di usare immediatamente lo strumento.

ATTENZIONE: Indossare sempre protezioni auricolari, dove il livello sonoro supera i 85 dB(A) e limitare il tempo di esposizione, se necessario. Se i livelli sonori diventano scomodi, anche con la protezione auricolare smettere di utilizzare lo strumento immediatamente e controllare la protezione acustica sia montata correttamente e che fornisce il giusto livello di isolamento acustico per il livello del suono prodotto dal tuo strumento

3) l'uso dell'utensile e cura

a) Mantenere gli strumenti. Controllare il funzionamento vincolante delle parti in movimento, la rottura di parti e di ogni altra condizione che possa influenzare il funzionamento dello strumento. In caso di danni, riparate lo strumento prima dell'uso. Molti incidenti vengono causati da una scarsa manutenzione.
b) Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio correttamente mantenuti con bordi affilati, sono meno soggetti al bloccaggio e sono più facili da controllare.
c) Utilizzare gli accessori dello strumento, attrezzi, ecc in conformità con le istruzioni, tenendo conto delle condizioni di lavoro e il lavoro da svolgere. L'impiego di utensili per usi diversi da quelli consentiti potrà dar luogo a situazioni pericolosi
4) Assistenza
a) Fare controllare lo strumento da personale specializzato utilizzando solo pezzi di ricambio originali. Ciò assicurerà che la sicurezza dell'utensile viene mantenuta.

Sicurezza durante l'uso del braccio di supporto

• Garantire l'uso di dispositivi di protezione individuale (DPI) per l'installazione / il funzionamento di questo dispositivo. Indossare un elmetto e guanti di protezione in ogni momento.
• Prima dell'installazione, assicurarsi la possibilità di montaggio sia adatta ai requisiti per il braccio di supporto. Valutare se il raccordo è delle dimensioni corrette, l'altezza, e la posizione per il sollevamento di carichi, e che nessun ostacolo interferiscono con il percorso dell'utente quando operativo.
• Controllare frequentemente tutti i componenti di fissaggio, i componenti di questo braccio di supporto saranno sotto una grande quantità di sforzo. Assemblare utilizzando tutti i componenti di montaggio, non omettere alcun componente durante il montaggio.
• Non montare da soli. Il braccio di supporto è pesante e può richiedere di essere configurato in quota, chiedere sempre aiuto per l'installazione / messa a punto.
• Garantire la compatibilità e montaggio sicuro con il paranco. Capacità di carico corrispondenti sono dettagliate all'interno del manuale di istruzioni e devono essere rispettate.
• Quando si seleziona un asta, controllare che il palo è in grado di sopportare il carico del paranco quando è a pieno carico. È necessaria una base di montaggio sicura, cercare sicurezza in una base di montaggio di calcestruzzo con tassello supporti, se possibile.
• Non sollevare mai persone o animali che utilizzano il paranco. Quando si utilizza il paranco sempre tenere astanti e animali presenti e lontanin dal carico.

Familiariazzazione del prodotto

1 Foro di trasporto

2 Foro per asta di estensione

3 Asta di supporto

4 Foro girevole

5 Braccio di supporto

6 Asta di estensione

7 Morsa a U

8 Supporto di plastica

9 Morsa del braccio di supporto

10 Asta di montaggio del braccio di supporto

11 Morsa di supporto asta

12 Asta di montaggio del braccio di supporto

13 Pado M12

14 Bullone M12

15 Mondelle grandi

16 Mondella a molla grande

17 Mondella a molla piccolo

18 Dispositivo di fissaggio per il trasporto

19 Mondella piccolo piatta

20 Pado M10

21 Copiglie

Destinazione d'uso

Braccio di supporto a 180° girevole con regolazione di posizione per la conversione di pali orizzontali ad un telaio di montaggio compatibile per il sollevamento di edili. Per l'utilizzo con Silverline 900W paranco elettrico di sollevamento di 500 kg e Silverline 500W Paranco elettrico di sollevamento 250 kg.

Disimballaggio dello strumento

ATTENZIONE: Questo prodotto è pesante e per precauzione è consigliabile che due persone assemblano la macchina.

• Estrarre delicatamente e controllare il vostro nuovo strumento. Familiarizzarsi con tutte le sue caratteristiche e funzioni
• Assicurarsi che tutte le parti dello strumento sono presenti e in buone condizioni. In caso di parti mancanti o danneggiate, sostituite tali parti prima di utilizzare questo strumento

Prima dell'uso

ATTENZIONE: Indossare sempre la protezione della testa, quanti adatti e chiedere aiuto quando si monta questo strumento.

Gruppo del braccio di sostegno

1. Posizionare la barra di supporto (3) e asta di estensione (6) su una superficie piana sicura, e rimuovere il dispositivo di fissaggio (18) dalla estremità
2. Estrarre metà dell'asta di estensione della sua lunghezza complessiva della barra di sostegno, fino a quando il foro della barra di estensione (2) è allineato con il foro a metà strada lungo la lunghezza della barra di estensione
3. Allineare l'estremità del braccio di supporto (5) con il foro di posizionamento barra di estensione (2), e fissare in posizione con il bullone M12 (14), rondella grande (15), rondella a molla grande (16) e M12 Dado (13) (immagine A)

Installazione asta

ATTENZIONE: Non installare il braccio di supporto paranco a un palo del diametro corretto. I morsetti della barra di supporto sono progettati per adattarsi al diametro del tubo d'impalcatura standard 48,3 mm. Garantire che l'asta in uso è del diametro corretto prima dell'installazione.

1. Tenere la barra di supporto del morsetto (11) contro il palo all'altezza desiderata per l'installazione paranco
   NB: Consultare il manuale di istruzioni di sollevamento per l'estensione massima dell'altezza dello strumento.
2. Inserire una morsa a U (7) attraverso i fori della barra di supporto e attorno al polo
3. Fissare in posizione inserendo la morsa a U nella morsa della barra di sostegno, e con la rondella piatta piccola (19), rondella a molla piccola (17) e dado M10 (20) per fissare in posizione.
4. Utilizzando la procedura descritta nei passaggi '1-3', installare il supporto braccio di presa (9) 380 mm al di sopra della morsa a supporto asta, misurando il morsetto a U (Fig. I)
5. Con l'aiuto di un'altra persona, sollevare con attenzione il gruppo del braccio in modo che sia allineato con la morsa di supporto barra. Montare l'asta di supporto (3) alla morsa di supporto barra facendo scorrere il foro (4) sopra la barra di supporto dell'albero di montaggio (12) (immagine B)
6. Montare l'estremità libera del braccio di supporto (5) al braccio di supporto di montaggio dell'albero (10), e fissare i due alberi di montaggio con le copiglie (21) fornite (immagine C)

Installazione paranco

ATTENZIONE: Il carico massimo del braccio di supporto paranco con il paranco montato sulla barra di estensione (6) è 300 kg. Il carico massimo del braccio di supporto paranco con il paranco montato sulla barra di supporto (3) è di 600 kg. Questo è comprensivo del peso del paranco proprio (Fig. II).

NB: Assicurarsi che il braccio di supporto di sollevamento sia saldamente fissato al palo prima di installare il paranco.

• Utilizzare le graffe di plastica (8) durante l'installazione del paranco all'asta di estensione (6) (Immagine D)
• Chiudi le graffe in plastica tra il l'asta di estensione (6) e le staffe di montaggio sul paranco durante il montaggio
• Se montando il paranco alla barra di supporto (3), non è necessario utilizzare i ganci di plastica

Operazione

NB: Il braccio di supporto paranco è in grado di muoversi liberamente 180° attorno all'asse degli alberi di montaggio.

- Durante il sollevamento di carichi, utilizzare la capacità del braccio di supporto a muoversi su un asse per trasferire il carico in modo sicuro nella posizione desiderata

Accessori

- Una gamma di accessori e materiali di consumo, tra cui Paranco elettrico 500 kg, Guanti professionali e cappello duro di sicurezza, sono disponibili presso i rivenditori Silverline. Pezzi di ricambio possono essere ottenuti dal sito toolsparesonline.com

Manutenzione

Ispezione generale

• Controllare regolarmente che tutte le viti di fissaggio siano serrate

Pulizia

• Mantenere lo strumento pulito in ogni momento. Sporcizia e polvere possono causare l'usura delle parti interne e ridurre la durata della macchina. Pulire il corpo della macchina con una spazzola morbida, o un panno asciutto. Se disponibile, utilizzare aria compressa pulita e asciutta a soffiarla attraverso i fori di ventilazione
• Pulire il rivestimento strumento con un panno morbido inumidito con un detergente delicato. Non usare alcol, benzina o detergenti aggressivi
  • Non utilizzare agenti caustici per la pulizia delle parti in plastica

Lubrificazione

- Lubrificare leggermente tutte le parti in movimento a intervalli regolari con spray lubrificante adatto

Conservazione

- Conservare con cura questo strumento in un luogo sicuro e asciutto fuori dalla portata dei bambini

Smaltimento

Rispettare sempre le normative nazionali per lo smaltimento di strumenti di potere che non sono più funzionali e non sono vitali per la riparazione.

• Non gettare utensili elettrici, o apparecchiature elettriche ed elettroniche di altri rifiuti (RAEE), con i rifiuti domestici
• Contattare l'autorità locale di smaltimento rifiuti per informazioni sul modo corretto di smaltire utensili elettrici

Garanzia Silverline Tools

Questo prodotto Silverline è coperto da una garanzia a vita

Registra il prodotto su www.silverlinetools.com entro 30 giorni dall'acquisto per avere diritto alla garanzia a vita. Il periodo di garanzia ha inizio a partire dalla data di acquisto indicate sulla ricevuta.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

- Dati personali

- Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.
