MODE D'EMPLOI 407455 SILVERLINE

FR Bras de support pour palan

DE Seilzug-Tragarm

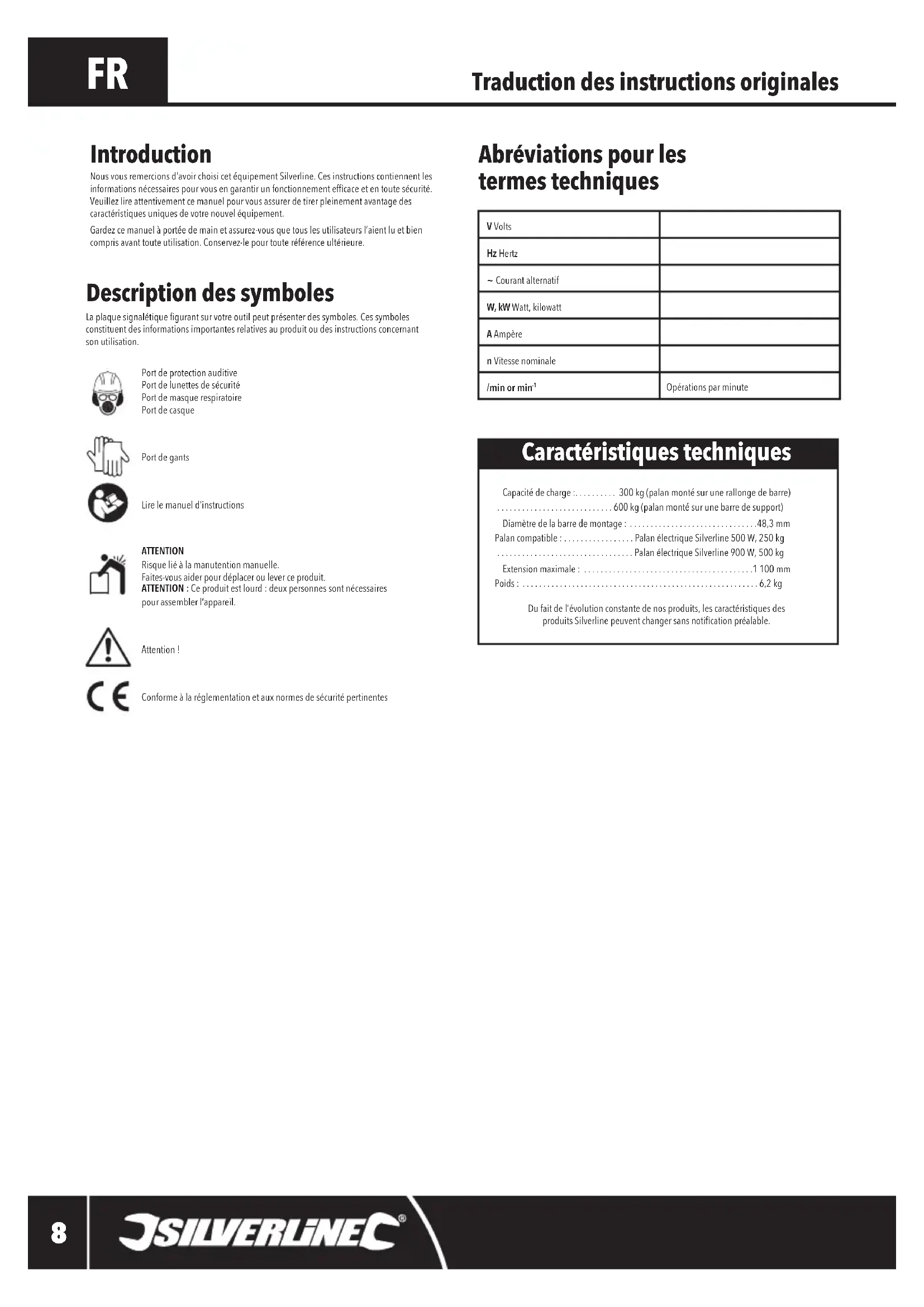

Nous vous remercions d'avoir choisi cet équipement Silverline. Ces instructions contiennent les informations nécessaires pour vous en garantir un fonctionnement efficace et en toute sécurité. Veuillez lire attentivement ce manuel pour vous assurer de tirer pleinement avantage des caractéristiques uniques de votre nouvel équipement.

Gardez ce manuel à portée de main et assurez-vous que tous les utilisateurs l'aient lu et bien compris avant toute utilisation. Conservez-le pour toute référence ultérieure.

Description des symboles

La plaque signalétique figurant sur votre outil peut présenter des symboles. Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protection auditive Port de lunettes de sécurité Port de masque respiratoire Port de casque

Port de gants

Lire le manuel d'instructions

ATTENTION

Risque lié à la manutention manuelle. Faites-vous aider pour déplacer ou lever ce produit.

ATTENTION : Ce produit est lourd : deux personnes sont nécessaires pour assembler l'appareil.

Attention!

Conforme à la réglementation et aux normes de sécurité pertinentes

Abréviations pour les termes techniques

V Volts
Hz Hertz
~ Courant alternatif
W, kW Watt, kilowatt
A Ampère
n Vitesse nominale
/min or min ^-1	Opérations par minute

Caractéristiques techniques

Capacité de charge : 300 kg (palan monté sur une rallonge de barre) 600 kg (palan monté sur une barre de support)

Diamètre de la barre de montage : 48,3 mm

Palan compatible :.... Palan électrique Silverline 500 W, 250 kg .... Palan électrique Silverline 900 W, 500 kg

Extension maximale: 1 100 mm

Poids: 6.2 kg

Du fait de l'évolution constante de nos produits, les caractéristiques des produits Silverline peuvent changer sans notification préalable.

Consignes générales de sécurité

ATTENTION : Veuillez lire l'intégralité des consignes de sécurité et des instructions. Le non-respect de ces consignes et instructions peut entraîner un risque de choc électrique, d'incendie et/ou se traduire par des blessures graves.

ATTENTION : Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher et jouer avec cet appareil.

Veuillez conserver ces instructions et consignes de sécurité pour référence ultérieure.

1) Sécurité sur la zone de travail

a) Maintenir une zone de travail propre et bien éclairée. Des zones encombrées et mal éclairées sont sources d'accidents.
b) Ne pas utiliser d'outils dans des environnements explosifs, tels qu'à proximité de liquides, de gaz ou de poussières inflammables.
c) Éloigner les enfants et les passants pendant l'utilisation d'un appareil électrique. Ceux-ci peuvent provoquer une perte d'attention et faire perdre la maîtrise de l'appareil.
2) Sécurité des personnes
a) Rester vigilant et faire preuve de bon sens lors de la manipulation de l'appareil. Ne pas utiliser un appareil électrique lorsque l'on se trouve dans un état de fatigue, ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention pendant l'utilisation d'un outil électrique peut se traduire par des blessures graves.
b) Porter un équipement de protection approprié. Toujours porter une protection oculaire. Le port de masque à poussières, chaussures de sécurité antidérapantes, casque de sécurité et protections antibruit adaptés aux différentes conditions de travail réduit le risque de blessures corporelles.
c) Eviter tout démarrage accidentel ou intempestif. S'assurer que l'interrupteur marche-arrêt soit en position d'arrêt lorsque l'appareil n'est utilisé.
d) Enlever toute clé et tout instrument de réglage avant de mettre l'appareil en marche. Une clé ou un instrument de réglage laissé fixé à un élément en rotation de l'appareil électrique peut entraîner des blessures physiques
e) Ne pas essayer d'atteindre une zone hors de portée. Se tenir toujours en position stable permettant de conserver l'équilibre. Cela permet de mieux contrôler l'appareil électrique dans des situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou des bijoux pendants. Eloigner cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux pendants et cheveux longs peuvent être happés par les pièces en rotation
g) Si l'appareil est pourvu de dispositifs destinés au raccord d'équipements d'extraction et de récupération de la poussière/sciure, s'assurer qu'ils soient bien fixés et utilisés correctement. L'utilisation de ces dispositifs peut réduire les risques dus à la poussière.

ATTENTION : L'exposition de l'utilisateur aux vibrations d'un outil peut engendrer la perte de sens du toucher, des engourdissements, picotements et réduire la préhension de l'appareil. Des expositions prolongées peuvent engendrer l'apparition chronique de ces symptômes. Si nécessaire, réduisez le temps d'utilisation de l'outil. Utilisez les cas de figure avec les caractéristiques relatives aux vibrations, si données, pour calculer la durée et la fréquence de l'utilisation de l'appareil. Les normes directives 2002/44/CE relatives aux vibrations sur le lieu de travail peuvent fournir des informations pratiques même pour un usage domestique. Si dans un premier temps vous commencez à sentir inconfortable à cause des vibrations, ARRÉTER immédiatement l'utilisation de l'appareil.

ATTENTION : Toujours porter des protections auditives lorsque le niveau sonore excède 85 dB(A) et limiter le temps d'exposition. Si les niveaux sonores ne sont pas assez atténués avec un casque antibruit arrêter l'utilisation de l'appareil, et vérifiez bien que la protection sonore soit bien appropriée par rapport au niveau sonore.

3) Utilisation et entretien des appareils

a) Entretien des appareils. Vérifier que les éléments rotatifs soient bien alignés et non grippés. S'assurer de l'absence de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'appareil. Si l'appareil est endommagé, le faire réparer avant toute utilisation. De nombreux accidents sont dus à un mauvais entretien d'un outil.
b) Veiller à ce que les outils de coupe soient tenus affûtés et propres. Des outils de coupe bien entretenus, aux tranchants bien affûtés, sont moins susceptibles de se gripper et sont plus faciles à contrôler.
c) Utiliser l'appareil, les accessoires et outils à monter conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à réaliser. Toute utilisation d'un appareil autre que celle pour laquelle il a été conçu peut entraîner des situations à risque.
4) Entretien
a) Ne faire réparer votre appareil électrique que par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela permettra d'assurer la sécurité continue de cet appareil électrique.

Consignes de sécurités relatives au bras de support à palan

• Assurez-vous de porter un équipement de protection personnel lors de l'installation et de l'utilisation de cet appareil. Portez un casque de protection et des gants de protection en permanence.
• Avant l'installation, assurez-vous que le support de montage est adapté au bras de support. Vérifiez que le support est de la bonne taille, hauteur et position pour le levage des charges, et qu'aucune obstruction n'interfèrera avec le palan durant son utilisation.
• Vérifiez régulièrement la fixation des composants, la contrainte appliquée sur les composants du bras de support est très importante. Assemblez en utilisant les composants de montage, n'oubliez aucun composant pendant le montage.
• N'assemblez pas seul. Le bras de support est lourd et il peut nécessiter d'être configuré en hauteur, faites-vous toujours aider lors de l'installation et du réglage.
• Assurez-vous que le palan et ses fixations sont compatibles. La capacité de charge est indiquée dans le manuel d'utilisation et doit être respectée.
• Lors de la sélection d'un poteau de montage, vérifiez que le poteau est capable de supporter la charge du palan et de sa charge maximale. Une base de montage est nécessaire sûr, cherchez un point de montage sûr et ferme si possible en béton et comportant des équerres de renfort.
• N'utilisez jamais ce palan pour soulever des personnes ou des animaux. Lors de l'utilisation du palan maintenez les autres personnes à distance de la charge.

Descriptif du produit

1 Thou de fixation de transport
2 Thou de fixation de la rallonge
3 Barre de support
4 T ou de pivot
5 Bras de support
6 Rallonge
7 Crochet en U
8 Entretoise en plastique
9 Attache du bras de support
10 Arbre de montage du bras de support
11 Attache de la barre de support
12 Arbre de montage de la barre de support
13 Bcrou M12
14 Boulon M12
15 Grande rondelle
16 Grande rondelle élastique
17 petite rondelle élastique
18 Fixations de transport
19 petite rondelle plate
20 Ecrou M10
21 Coupille fendue

Usage conforme

Bras de support avec réglage à 180° sur pivot pour transformer les tubes d'échafaudage horizontaux en support de montage pour le levage de charges. S'utilise avec le palan électrique Silverline 900 W, 500 kg et le palan électrique Silverline 500 W, 250 kg.

Déballage

ATTENTION : Ce produit est lourd et il est recommandé de l'assembler à deux personnes par précaution.

• Déballez le produit avec soin. Veillez à retirer tous les matériaux d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.

Avant utilisation

ATTENTION : Assurez-vous que l'outil est débranché avant d'installer ou de changer un accessoire ou d'effectuer des réglages.

Assembler le bras de support

1. Placez la barre de support (3) et la rallonge (6) sur une surface plane et sûre et enlevez les fixations de transport (18) de l'extrémité.
2. Tirez la rallonge à la moitié de sa longueur totale hors de la barre de support, jusqu'à ce que le trou de fixation de la rallonge (2) soit aligné avec le trou situé à la moitié de la longueur de la rallonge.
3. Alignez l'extrémité du bras de support (5) avec le trou de fixation de la rallonge (2), et fixez-le en utilisant le boulon M12 (14), la grande rondelle (15), la grande rondelle élastique (16) et n'écrou M12 (13) (Image A).

Installer la barre

ATTENTION : N'installez pas le bras de support pour palan sur un poteau d'un diamètre incorrect. Les fixations des barres de support sont conçues pour pouvoir être installée sur des tubes d'échafaudage d'un diamètre de 48,3 mm. Assurez-vous que le tube est d'un diamètre adapté.

1. Tenez l'attache de la barre de support (11) contre le tube à la hauteur désirée pour l'installation du palan.

Remarque : Rélérez-vous au manuel d'instructions du palan pour connaître la hauteur maximale d'extension de l'outil.

1. Insérez le crochet en U (7) dans les trous de l'attache de la barre de support et autour du tube.
2. Fixez en position en insérant le crochet en U dans l'attache de la barre de support, et en utilisant la petite rondelle plate (19), la petite rondelle élastique (17) et l'écrou M 10 (20) pour maintenir en place.
3. Utilisez la procédure décrite dans les étapes 1 à 3, installez l'attache de la barre de support (9) 380 mm au-dessus de l'attache de la barre de support à partir d'un crochet en U jusqu'à l'autre crochet en U (Fig. I).
4. Avec l'aide d'une autre personne, levez doucement le bras de manière à ce qu'il soit aligné avec l'attache de la barre de support. Montez la barre de support (3) sur l'attache du bras de support en faisant glisser le trou de pivot (4) sur l'arbre de montage de la barre de support (12) (Image B).
5. Montez l'extrémité libre du bras de support (5) sur l'arbre de montage du bras de support (10), et fixez les deux arbres de montage avec les goupilles fendues (21) fournies (Image C).

Installer le palan

ATTENTION : La charge maximale du bras de support pour palan avec le palan monté sur la rallonge (6) est 300kg. La charge maximal de du bras de support pour palan avec le palan monté sur la barre de support (3) est 600kg. Cela comprend le poids du palan (Fig. II).

Remarque : Assurez-vous que le bras de support est correctement attaché au point de montage avant d'installer le palan.

• Utilisez les entretoises en plastique (8) lors de l'installation du palan du la rallonge (6) (Image D).
• Lors du montage, placez les entretoises en plastique entre la rallonge (6) et les supports de montage du palan.
• Si montez le palan sur la barre de support (3), il n'est pas nécessaire d'utiliser les entretoises en plastique.

Instructions d'utilisation

Remarque : Le bras de support pour palan est capable de se déplacer à 180 ^n autour des arbres de montage.

- Lorsque vous soulevez une charge, utilisez la rotation le long des axes pour déplacer la charge vers l'emplacement souhaité.

Accessoires

• Une grande variété d'accessoires, y compris un palan électrique 500 kg, des gants de docker et des casques de sécurité, est disponible auprès de votre revendeur Silverline.
• Vous pouvez également commander des pièces de rechange sur toolsparesonline.com.

Entretien

Inspection générale

- Vérifiez régulièrement que toutes les vis soient bien serrées. Elles peuvent devenir lâches avec le temps.

Nettoyage

• Veillez à garder cet outil propre en permanence. La saleté et la poussière peuvent entrainer l'usure prématurée des parties internes et raccourcir la durée de vie de l'appareil. Nettoyer l'appareil à l'aide d'une brosse douce ou d'un chiffon sec. Si possible, utilisez de l'air propre et sec sous pression sur les orifices de ventilation.
• Nettoyez à l'aide d'un chiffon humide et un détergeant doux. N'utilisez ni alcool, essence ou de détergent fort.
  • N'utilisez jamais d'agent caustique pour nettoyer des pièces en plastique

Lubrification

- Lubrifiez régulièrement les parties mobiles avec un vaporisateur de lubrifiant adéquat.

Rangement

- Ranger cet outil dans un endroit sûr, sec et hors portée des enfants.

Recyclage

Lorsque l'appareil n'est plus en état de fonctionner et qu'il n'est pas réparable, recyclez l'appareil conformément aux régulations nationales.

• Ne jetez pas les outils électriques, batteries et autres équipements électriques ou électroniques (DEEE) avec les ordures ménagères.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques.

Garantie des outils Silverline

Ce produit Silverline bénéficie d'une garantie à vie.

Enregistrez votre produit en ligne sur www.silverlinetools.com dans un délai de 30 jours suivant la date d'achat. La période de garantie débute à la date indiquée sur votre preuve d'achat.

Enregistrement de votre achat

Rendez-vous sur silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :

• Vos informations personnelles

- Les informations concernant le produit et l'achat

Vous recevrez le certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre article.

Conditions générales

La période de garantie prend effet à compter de la date de l'achat en magasin indiquée sur votre facture.

VEUILLEZ CONSERVER VOTRE PREUVE D'ACHAT.

Si ce produit est défectueux pendant les 30 jours qui suivent l'achat, retournez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).

Si ce produit est défectueux après cette période de 30 jours, retournez-le à :

Silverline Tools Service

Centre PO Box 2988

Yeovil

BA21 1WU, Royaume Uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériau ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devraient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviendront la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages ; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.

La présente garantie couvre :

La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverline Tools, que les défaillances du produit ont été provoquées par un vice de matériau ou de fabrication au cours de la période de garantie.

Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l'UE.

La présente garantie ne couvre pas :

Silverline Tools ne garantit pas les réparations nécessaires du produit engendrées par :

L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple des lames, des balais de charbon, des courroies, des ampoules, des batteries, etc.

Le remplacement de tout accessoire fourni tel que les forêts, les lames, les feuilles abrasives, les outils de coupes et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.

L'utilisation du produit à des fins autres que son utilisation domestique normale.

Le moindre changement ou la moindre modification du produit.

L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.

Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools).

Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.
