Tipo di prodotto	Binocolo
Marca	Bushnell
Modello	Marine 7x50
Ingrandimento	7x
Diametro dell'obiettivo	50 mm
Luminosità relativa	51
Estrazione pupillare	18 mm
Larghezza del campo reale	7°
Larghezza del campo a 1000 m	117 m
Diametro della pupilla di uscita	7,1 mm
Distanza interpupillare	56~72 mm
Dimensioni (L x l x A)	177,8 mm x 76 mm x 63,5 mm
Peso	1049 g
Alimentazione (illuminazione della bussola)	2 pile a bottone (tipo non specificato)
Impermeabilità	Sì, impermeabili all'acqua e alla nebbia
Rivestimento	Gomma antiscivolo
Trattamento ottico	Lenti trattate su tutte le superfici
Bussola integrata	Sì, con ammortizzatore, graduazioni 1°, illuminazione LED
Garanzia	Garanzia limitata a vita
Accessori inclusi	Custodia in nylon robusta, tracolla

Domande frequenti - Marine 7x50 BUSHNELL

Come regolare la distanza interpupillare del binocolo?

Allontanate o avvicinate i due cilindri fino ad ottenere una singola immagine circolare guardando attraverso gli oculari.

Come mettere a fuoco il binocolo Bushnell Marine 7x50?

Ruotate ciascun oculare individualmente per regolare la nitidezza per ciascun occhio. Segnate le impostazioni se più utenti condividono il binocolo.

Come usare la bussola integrata?

La bussola è ammortizzata per evitare oscillazioni. Leggete le graduazioni a intervalli di 1 grado. Tenete conto della variazione locale tra nord magnetico e nord reale.

Come usare il reticolo per misurare distanza o altezza?

La scala verticale è graduata in MILS (ogni tratto = 5 MILS). Usate le formule: Distanza = (Altezza dell'oggetto x 1000) / lettura scala; Altezza = (Distanza x lettura scala) / 1000.

Come accendere l'illuminazione della bussola?

Premete il pulsante situato sulla parte superiore del cilindro destro. Se l'illuminazione è debole, sostituite le pile.

Come cambiare le pile dell'illuminazione?

Usate una moneta per svitare il coperchio del vano pile nel cilindro destro. Sostituite le due pile rispettando la polarità (+ verso l'avanti). Riavvitare il coperchio.

Il binocolo è impermeabile?

Sì, è completamente impermeabile all'acqua e alla nebbia, e protetto dagli urti grazie al rivestimento in gomma.

Posso usare il binocolo con gli occhiali?

Sì, gli occhialini degli oculari sono arrotolabili per consentire l'uso con occhiali da sole o da vista.

Qual è la garanzia del binocolo Bushnell Marine 7x50?

Beneficia di una garanzia limitata a vita contro difetti di materiali e lavorazione per il primo proprietario. Per le riparazioni, contattate Bushnell.

Come mantenere il binocolo?

Pulite le lenti con un panno morbido e asciutto. Evitate solventi. Riponetelo nella custodia fornita. Per qualsiasi problema, contattate un centro autorizzato Bushnell.

MANUALE UTENTE Marine 7x50 BUSHNELL

Il BUSHNELL MARINE è il binocolo perfetto per chi pratica sport d'acqua o ama le attività all'aperto. È un binocolo dotato di una bussola a liquido incorporata negli apparati ottici. L'oscillazione dell'ago cessa immediatamente grazie al design a tecnologia avanzata. I rilevamenti sono indicati in incrementi di 1° di facile lettura. È ideale per la navigazione o l'individuazione precisa di oggetti. La scala telemetrica permette di stimare il range degli oggetti di dimensioni note. Il binocolo BUSHNELL MARINE è a perfetta tenuta stagna/ antiappannamento, è protetto contro gli urti da un rivestimento in gomma ed è dotato di oculari con bordi rovesciabili per l'utente che indossa occhiali da sole o da vista. Gli apparati ottici sono dotati di lenti a totale rivestimento multiplo per la migliore trasmissione della luce. Il binocolo BUSHNELL MARINE viene fornito completo di robusta custodia in nylon e tracolla. Realizzato per durare a lungo. Garanzia limitata a vita.

SPECIFICHE TECNICHE

Ingrandimento......7 x Luminosità relativa......51

Diametro dell'obiettivo......50 mm Distanza interpupillare...56~72 mm

Estrazione pupillare......18 mm Larghezza max......7,6 cm (3")

Campo visivo effettivo......7 ° Larghezza min......6,3 cm (2,5")

Campo visivo a 1000 metri (1000 iarde)....117 metri (350') Lunghezza......18 cm (7")

Diametro pupilla di uscita......7,1 mm Peso......1.049 g / 37 oz

ISTRUZIONI

Per prima cosa, regolare la larghezza (distanza interpupillare) del binocolo in modo da vedere una sola immagina circolare. Quindi, mettere a fuoco il binocolo, un occhio per volta, girando gli oculari fino a quando si vede un'immagine di pari nitidezza con ciascun occhio. Se più persone utilizzano lo stesso binocolo si raccomanda di prendere nota della regolazione dell'oculare destro e sinistro per ridurre i tempi di messa a punto.

UTILIZZO DELLA BUSSOLA

La bussola è uno strumento di precisione. La bussola è munita di un sistema di smorzamento estremamente rapido che rende quasi nulla l'oscillazione e rettifica l'inclinazione (latitudine). La scala della bussola è suddivisa in campi di un grado ed è allineata con la scala multimetrica del range verticale. Quando si usa la bussola occorre tenere sempre presente la differenza locale tra il nord magnetico e il nord vero e proprio.

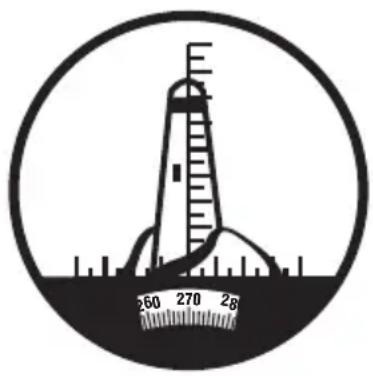

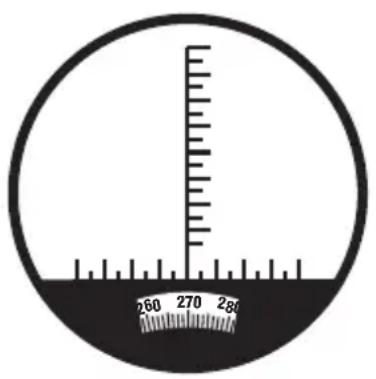

UTILIZZO DEL RETICOLO

La scala verticale (reticolo) che si vede attraverso la metà sinistra del binocolo, al di sopra del display della bussola, permette di calcolare la distanza da sé stessi ad un oggetto di cui si conosce l'altezza. Permette, inoltre, di calcolare l'altezza di un oggetto di cui se ne conosca la distanza.

Ogni contrassegno sulla scala verticale ha un valore di 5 MIL (1 Mil equivale ad un angolo capace di determinare un oggetto di un metro in altezza ad una distanza di 1.000 metri). Pertanto, se una cartina nautica fornisce l'altezza di un oggetto, è possibile determinarne la distanza osservandolo con il binocolo e contando il numero di MIL. Le formule sono due:

Misurazione della distanza di un oggetto quando se ne conosce l'altezza:

$$ \frac {\text { ALTEZZA DELL'OGGETTO(M) } \times 1 0 0 0 \mathrm{M}}{\text { RILEVAZIONE SULLA SCALA }} = \text { DISTANZA IN METRI } $$

Misurazione dell'altezza dell'oggetto quando se ne conosce la distanza:

$$ \frac {\text { DISTANZA (M) X VALORE SULLA SCALA }}{1 0 0 0} = \text { ALTEZZA DELL'OGGETTO IN METRI } $$

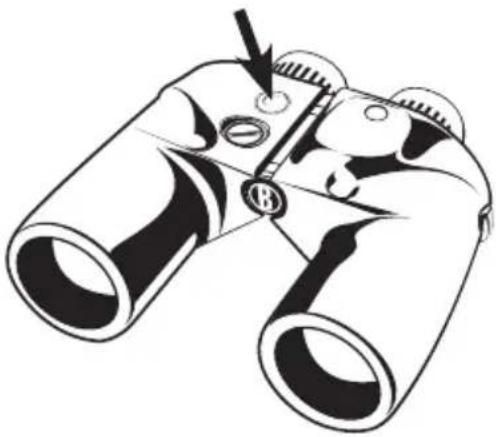

Il modello BUSHNELL MARINE con bussola è completo di illuminatore LED incorporato per bussola per l'uso di notte e in ambienti poco illuminati. (La bussola è incorporata nel tubo sinistro del binocolo, mentre il pulsante di comando della luce e la pila si trovano nel tubo destro per ridurre al minimo i rischi di interferenza elettrica sul funzionamento della bussola). Quando ci si trova in ambienti poco illuminati dove non è possibile vedere chiaramente l'angolo di rotta della bussola, basta premere il pulsante sul tubo destro. Se la luce non si accenda o è bassa, sostituire le pile. Se l'apparato non si illumina dopo aver sostituito le pile, contattare il rivenditore Bushnell della propria zona.

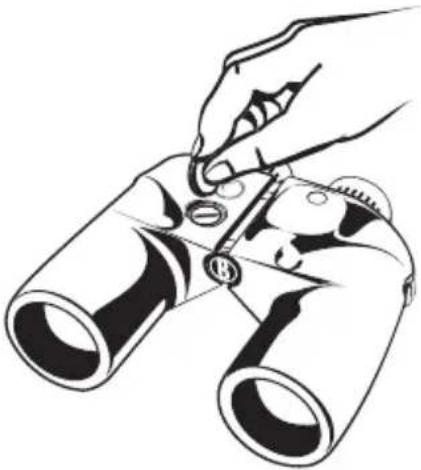

SOSTITUZIONE DELLE PILE

Per sostituire le pile occorre, per prima cosa, aprire il coperchio del vano pile facendolo ruotare in senso antiorario con una moneta di spessore sottile. Togliere le due pile. Le pile hanno la polarità positiva (+) sulla parte anteriore e quella negativa (-) sul retro. Inserire le nuove pile con i contrassegni (+) rivolti nello stesso senso. Rimettere 30 il coperchio facendolo ruotare in senso orario.

Si garantisce che questo prodotto Bushnell® sarà esente da difetti di materiale e fabbricazione finché rimarrà in possesso del proprietario originale. La presente garanzia limitata a vita esprime la nostra fiducia nei materiali e nella fabbricazione dei nostri prodotti e l'assicurazione di anni e anni di servizio affidabile. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostituiremo il prodotto purché sia restituito franco destinatario. Sono esclusi dalla garanzia eventuali danni causati da abuso, maneggiamento improprio, installazione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito negli Stati Uniti o in Canada e coperto da questa garanzia occorre allegare quanto segue.

1) Assegno/ordine di pagamento per l'importo di 10 \$US per coprire i costi di spedizione.
2) Nome e indirizzo da utilizzare per la restituzione del prodotto.
3) Una spiegazione del difetto.
4) Scontrino.
5) Il prodotto deve essere imballato in una scatola robusta, per prevenire danni durante il trasporto, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti:

Recapito in Canada:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si può anche contattare la Bushnell a questo numero:

Bushnell Germany GmbH

Questa garanzia dà specifici diritti legali.

Eventuali altri diritti variano da una nazione all'altra.
