MANUALE UTENTE HC400025 BOSCH

⚠️ Superficie caliente

1 Significato dei simboli e avvertenze di sicurezza .. 121

1.1 Significato dei simboli ..... 121
1.2 Avvertenze di sicurezza generali.....121

2 Descrizione del prodotto ....123

2.1 Dichiarazione di conformità ..... 123
2.2 Volume di fornitura....123
2.3 Significato del termine....123
2.4 Utilizzo conforme alle indicazioni ..... 123
2.5 Descrizione del prodotto....124

3 Prima messa in funzione....124

4 Impostazione di comando e funzionamento ..... 124

4.1 Accensione/spegnimento del convettore.....124
4.2 Impostazione di comando del termoregolatore....124
4.2.1 Accendere il termoregolatore.... 124
4.3 Parametrizzazione e impostazioni .....124
4.3.1 Selezione del menu Parametrizzazione ..... 124
4.3.2 Selezione dei menu di impostazione ..... 125
4.3.3 Chiusura del menu Parametrizzazione.....125
4.4 Impostare il giorno della settimana e l'ora ..... 125
4.5 Tipi di funzionamento e visualizzazioni sul termoregolatore....125
4.5.1 Selezione e impostazione dei tipi di funzionamento....126
4.5.2 Tipo di funzionamento Funzionamento in riscaldamento ....126
4.5.3 Tipo di funzionamento ECO ..... 126
4.5.4 Tipo di funzionamento PROG ..... 127
4.5.5 Impostazione del programma giornaliero P6 (personalizzato)....128
4.5.6 Impostazione del programma settimanale 7d (personalizzato)....128
4.5.7 Tipo di funzionamento TIMER....129
4.5.8 Protezione antigelo 129
4.6 Impostazione della funzione finestra aperta ... 129
4.7 Blocco dei tasti....129
4.8 Calibrazione dell'apparecchio....130

5 Pulizia e manutenzione.... 130

6 Protezione ambientale e smaltimento ..... 130

7 Informativa sulla protezione dei dati ..... 131

8 Eliminazione delle disfunzioni.... 131

9 Dati 132

9.1 Dati tecnici....132
9.2 Dati sul prodotto per il consumo energetico ... 132

10 Indirizzi di assistenza .... 132

11 Appendix.... 211

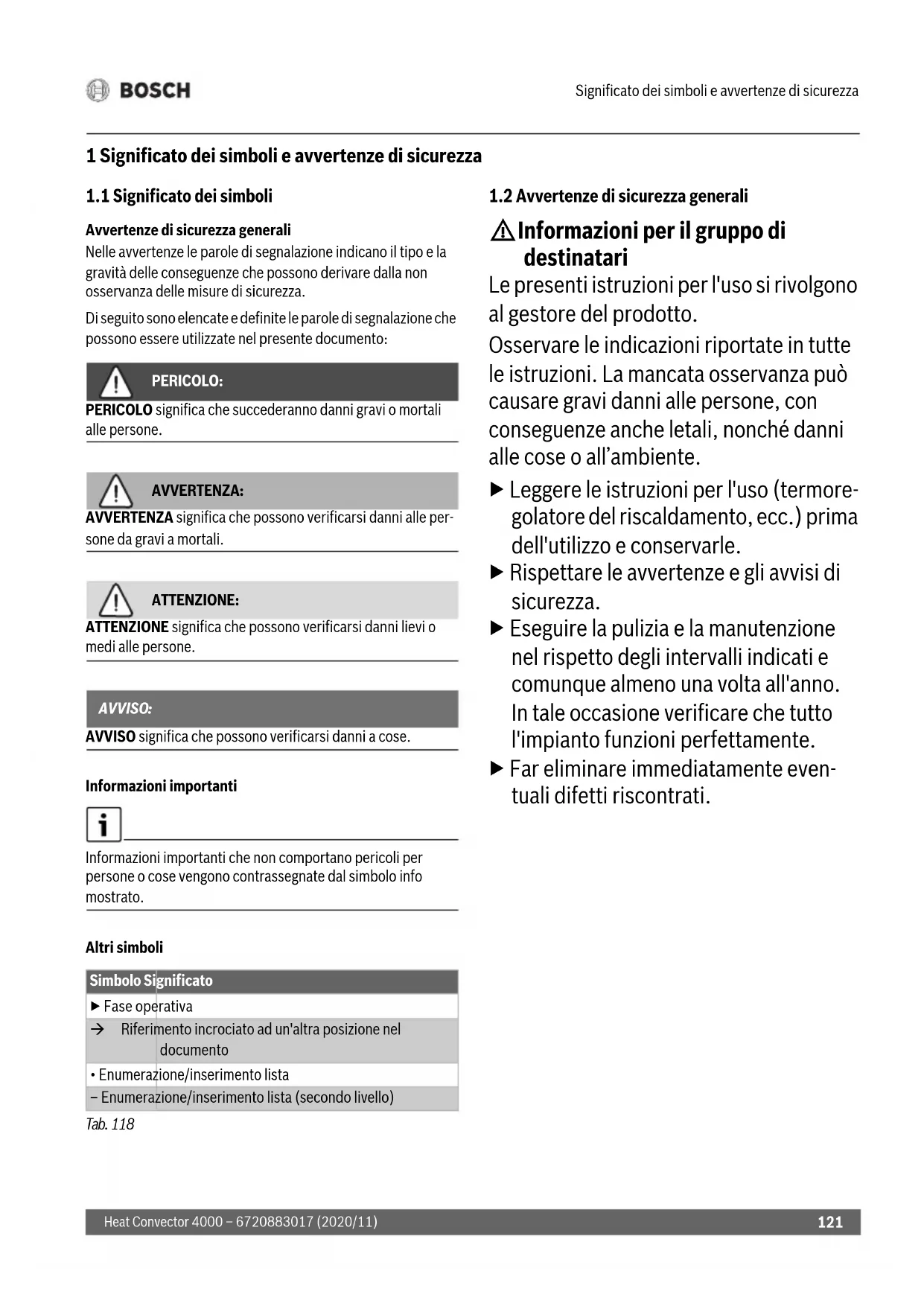

1 Significato dei simboli e avvertenze di sicurezza

1.1 Significato dei simboli

Avvertenze di sicurezza generali

Nelle avvertenze le parole di segnalazione indicano il tipo e la gravità delle conseguenze che possono derivare dalla non osservanza delle misure di sicurezza.

Di seguito sono elencate e definite le parole di segnalazione che possono essere utilizzate nel presente documento:

PERICOLO:

PERICOLO significa che succederanno danni gravi o mortali alle persone.

AVVERTENZA:

AVVERTENZA significa che possono verificarsi danni alle persone da gravi a mortali.

ATTENZIONE:

ATTENZIONE significa che possono verificarsi danni lievi o medi alle persone.

AVVISO:

AVVISO significa che possono verificarsi danni a cose.

Informazioni importanti

Informazioni importanti che non comportano pericoli per persone o cose vengono contrassegnate dal simbolo info mostrato.

Altri simboli

Simbolo Significato

▶ Fase operativa
→ Riferimento incrociato ad un'altra posizione nel documento
- Enumerazione/inserimento lista
- Enumerazione/innerimento lista (secondo livello)

Tab. 118

1.2 Avvertenze di sicurezza generali

⚠ Informazioni per il gruppo di destinatari

Le presenti istruzioni per l'uso si rivolgono al gestore del prodotto.

Osservare le indicazioni riportate in tutte le istruzioni. La mancata osservanza può causare gravi danni alle persone, con conseguenze anche letali, nonché danni alle cose o all'ambiente.

▶ Leggere le istruzioni per l'uso (termore-golatore del riscaldamento, ecc.) prima dell'utilizzo e conservarle.
▶ Rispettare le avvertenze e gli avvisi di sicurezza.
▶ Eseguire la pulizia e la manutenzione nel rispetto degli intervalli indicati e comunque almeno una volta all'anno. In tale occasione verificare che tutto l'impianto funzioni perfettamente.
▶ Far eliminare immediatamente eventuali difetti riscontrati.

⚠ Sicurezza degli apparecchi elettrici per l'uso domestico ed utilizzi similari

Per evitare i pericoli derivanti dagli apparecchi per riscaldamento ambiente, ai sensi delle norme

EN 60335-1 e EN 60335-2-30 devono essere osservate le seguenti indicazioni:

«Tenere fuori della portata dei bambini di età inferiore ai 3 anni, se non costante-mente sorvegliati. I bambini di età uguale o superiore ai 3 anni e inferiore agli 8 anni possono accendere e spegnere l'apparecchio soltanto se agiscono sotto la supervisione di un adulto o soltanto se sono stati istruiti sull'uso sicuro dell'apparecchio e sono consapevoli dei pericoli ad esso collegati, a condizione che l'apparecchio sia collocato o installato nella sua normale posizione d'utilizzo. I bambini di età uguale o superiore ai 3 anni e inferiore agli 8 anni non sono autorizzati a infilare il giunto ad innesto nella presa di corrente, a regolare l'apparecchio, a pulire l'apparecchio e/o ad eseguire gli interventi di manutenzione a cura dell'utente.»

«Se viene danneggiato il cavo di rete, questo deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona parimenti qualificata, al fine di evitare pericoli.»

⚠ Sicurezza degli apparecchi elettrici per l'uso domestico ed utilizzi similari

Per evitare pericoli derivanti da apparecchi elettrici, valgono le seguenti direttive secondo CEI EN 60335-1:

«Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni in su di età, e da persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, solo se sono supervisionati o se sono stati istruiti sull'utilizzo sicuro dell'apparecchio e se hanno compreso i pericoli derivanti da esso. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione.»

«Se viene danneggiato il cavo di alimentazione alla rete, questo deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona parimenti qualificata, al fine di evitare pericoli.»

⚠️ Installazione e utilizzo

▶ Non installare l'apparecchio sotto una presa di corrente o vicino a tendaggi o altri materiali infiammabili.
▶ Non utilizzare il riscaldamento nelle immediate vicinanze di una vasca da bagno, una doccia o una piscina.
▶ Non utilizzare il prodotto in locali di piccole dimensioni, se al loro interno soggiornano persone impossibilitate ad abbandonare da sole il locale, a meno che quest'ultimo non sia costante-mente sorvegliato.

⚠️ Superficie molto calda

Alcune parti di questo prodotto possono diventare molto calde e provocare ustioni cutanee in caso di contatto. Usare particolare attenzione in presenza di bambini e di adulti bisognosi di assistenza.

⚠️ Pericolo di surriscaldamento e di incendio

Per limitare il pericolo di incendio:

▶ lasciare almeno 1 m di distanza tra l'uscita dell'aria e tessuti, tendaggi o altri materiali infiammabili.
▶ Non appoggiare nulla sul convettore. Non coprire il convettore e non salirci sopra.
▶ Non ostacolare l'emissione di calore da parte del convettore.
▶ Utilizzare il prodotto soltanto su una superficie orizzontale e stabile o fis-sarlo alla parete.

⚠ Pericolo di morte per corrente elettrica!

Il contatto con un prodotto o un cavo di collegamento difettoso può provocare scosse elettriche.

▶ Non utilizzare il prodotto dopo una sua eventuale caduta.
▶ Non utilizzare il prodotto, se presenta segni visibili di danneggiamento.
▶ Non aprire il prodotto.
▶ Evitare qualsiasi intervento.
▶ Smettere di utilizzare il prodotto e staccarlo dalla rete alimentazione elettrica.
▶ Rivolgersi all'assistenza. Gli indirizzi di assistenza sono riportati nel capitolo 10, pag. 132.

-oppure-

▶ Smaltire correttamente il prodotto.

2 D e s c r i z i

Le presenti istruzioni contengono informazioni importanti per il gestore dell'impianto per un utilizzo sicuro dello Heat Convector 4000.

Il convettore deve essere installato o montato esclusivamente al di fuori della zona di sicurezza (secondo CEI 64-8 e s.m.i. e IEC 60364-7-701; rappresentata in grigio → fig. 3, pag. 211).

A tale riguardo:

▶ osservare le istruzioni di installazione.

2.1 Dichiarazione di conformità

Questo prodotto soddisfa, per struttura e funzionamento, le disposizioni europee e nazionali vigenti ed integrative.

CE Con la marcatura CE si dichiara la conformità del prodotto con tutte le disposizione di legge UE da utilizzare, che prevede l'applicazione di questo marchio.

Il testo completo della dichiarazione di conformità è disponibile su Internet: www.bosch-thermotechnology.com.

2.2 Volume di fornitura

▶ Al momento della consegna, verificare l'integrità dell'imballaggio.
▶ Verificare che la completezza del volume di fornitura:
- Heat Convector 4000
- Documentazione tecnica

2.3 Significato del termine

Nel seguito di questo manuale a corredo, lo Heat Convector 4000 è denominato anche prodotto, convettore o apparecchio.

2.4 Utilizzo conforme alle indicazioni

Il convettore è destinato al riscaldamento di spazi abitativi.

▶ Rispettare le condizioni di collegamento in conformità ai dati tecnici e alle norme e disposizioni specifiche del paese.
▶ Installare o montare il convettore soltanto al di fuori della zona di sicurezza (secondo CEI 64-8 e s.m.i. e IEC 60364-7-701; rappresentata in grigio → fig. 3, pag. 211).

L'apparecchio non è progettato per altri usi. Eventuali danni risultanti da un uso improprio non sono coperti dalla garanzia.

2.5 Descrizione del prodotto

Lo Heat Convector 4000 è un convettore elettrico a pannello per l'installazione murale o a basamento e destinato al riscaldamento di spazi abitativi (→ fig. 1, pag. 211).

Legenda di fig. 1, pag. 211:

[1] Convettore
[2] Display
[3] Interruttore On/Off

3 Prima messa in funzione

Dopo l'installazione o il trasferimento da un ambiente molto più freddo, l'apparecchio deve adattarsi alla temperatura aria ambiente.

▶ Lasciar trascorrere mezz'ora prima di accendere l'apparecchio.

Quando l'apparecchio scalda per la prima volta, può rilasciare un lieve odore (per massimo 2 h) dovuto all'essiccazione dei residui di produzione.

4 Impostazione di comando e funzionamento

▶ Osservare le avvertenze di sicurezza (→ capitolo 1.2, pag. 121).

4.1 Accensione/spegnimento del convettore

Il convettore si accende e si spegne con l'interruttore On/Off (→ fig. 1, [3], pag. 211).

Per accendere il convettore:

▶ portare l'interruttore su I.
Per spegnere il convettore:
▶ portare l'interruttore su 0.

Spegnere il convettore soltanto con l'interruttore On/Off quando dovrà rimanere inutilizzato per un lungo periodo, ad es. al termine della stagione di riscaldamento.

4.2 Impostazione di comando del termoregolatore

Gli elementi di servizio del termoregolatore sono rappresentati al capitolo 4.5, pag. 125.

Il termoregolatore non è dotato di una memoria della data. Se il convettore resta scollegato dalla rete di alimentazione elettrica per più di 5 secondi (giunto ad innesto sfilato), la data e l'ora vanno perdute. I programmi riscaldamento vengono conservati.

4.2.1 ?Accendere il termoregolatore

Tasto On/Off

Il tasto > (→ fig. 2, [7], pag. 211) accende e spegne il termoregolatore e il relativo display.

Per accendere il termoregolatore:

▶ premere il tasto . >

Per spegnere il termoregolatore:

▶ premere il tasto > per più di 5 secondi.

Quando il termoregolatore è acceso, il display mostra l'ultimo tipo di funzionamento utilizzato e le impostazioni attuali.

Quando si accende il display per la prima volta, il tipo di funzionamento impostato è il funzionamento in riscaldamento.

L'impostazione di fabbrica della temperatura per il tipo di funzionamento in riscaldamento è 19 °C.

Il display si oscura 5 minuti dopo l'ultima volta che è stato toccato.

4.3 Parametrizzazione e impostazioni

4.3.1 Selezione del menu Parametrizzazione

Il menu Parametrizzazione permette di eseguire le impostazioni dell'apparecchio.

Per richiamare il menu Parametrizzazione:

• premere ripetutamente il tasto finché non si accende la spia di controllo sopra il pittogramma no lampeggia.
  ▶ Premere il tasto o finché non appare go.
  ▶ Premere il tasto per confermare go. Sul display compare il menu Parametrizzazione.

4.3.2 Selezione dei menu di impostazione

È possibile selezionare i seguenti menu di impostazione:

• Giorno della settimana e ora (d/HH/MM)
  • Program magiornal
• Programma settimanale (7d)
• Funzione finestra

Per richiamare un menu di impostazione:

▶ selezionare il menu Parametrizzazione.
▶ Premere ripetutamente il tasto finché non si accende la spia di controllo del menu desiderato.

4.3.3 Chiusura del menu Parametrizzazione

Per abbandonare il menu Parametrizzazione:

• premere ripetutamente il tasto finché non si accende la spia di controllo sopra il pittogramma no lampeggia.
  Premere il tasto per confermare no. L'apparecchio si trova nel tipo di funzionamento in riscaldamento.

Dopo 60 secondi di inattività, il termoregolatore abbandona automaticamente il menu. L'apparecchio si trova quindi di nuovo nel tipo di funzionamento in riscaldamento.

4.4 Impostare il giorno della settimana e l'ora

Per poter impostare un programma giornaliero e settimanale, è necessario prima impostare il giorno della settimana e l'ora. a p e r t a ( ) [ )

Per impostare il giorno e l'ora:

▶ selezionare il menu Parametrizzazione
(→ capitolo 4.3.1, pag. 124).
Sul display viene visualizzato il menu Giorno e ora. Sul display lampeggia d/1 ed è possibile impostare il giorno.
▶ Premere il tasto o per modificare il giorno. 1 indica il lunedì e 7 la domenica.
▶ Premere il tasto per confermare il giorno. Sul display lampeggia HH/12. È possibile impostare le ore.
▶ Premere il tasto o per impostare le ore da 0 a 23.
▶ Premere il tasto per confermare le ore. Sul display lampeggia 700. È possibile impostare i minuti.
▶ Premere il tasto o per impostare i minuti da 0 a 59.
▶ Preme > e i lt a s t o per con Sul display viene visualizzato il menu Programma giornaliero (P6).

4.5 Tipi di funzionamento e visualizzazioni sul termoregolatore

Posizione		Tipo di fun-zionamento	Descrizione
1		F-mento in ri-scaldamento	Impostazione della temperatura per il tipo di funziona-mento in riscaldamento.	→ capitolo 4.5.2, pag. 126
2		ECO	Tipo di funzionamento per il risparmio energetico.Nell'impostazione di fabbrica, la temperatura è di 3 °C inferiore alla temperatura del tipo di funzionamento in riscaldamento.	→ capitolo 4.5.3, pag. 126
3		PROG	Commutazione automatica tra il tipo di funzionamento in riscaldamento e il tipo di funzionamento ECO.	→ capitolo 4.5.4, pag. 127→ capitolo 4.5.5, pag. 128→ capitolo 4.5.6, pag. 128
4		TIMER	Timer per la programmazione oraria dell'accensione e dello spegnimento dell'apparecchio.	→ capitolo 4.5.7, pag. 129

Tab. 119 Tipi di funzionamento sul termoregolatore (→ fig. 2, pag. 211)

Posizione	Simbolo	Spiegazione
15	Impostare il giorno della settimana e l'oraIl LED sopra questo simbolo lampeggia durante l'impostazione del giorno e dell'ora (→ capitolo 4.4, pag. 125).
16	Programma settimanale 7dIl LED sopra questo simbolo lampeggia durante l'impostazione del programma settimanale 7d (→ capitolo 4.5.6, pag. 128).
14	Programma giornaliero P6Il LED sopra questo simbolo lampeggia durante l'impostazione del programma giornaliero P6 (→ capitolo 4.5.5, pag. 128).
5	Riconoscimento finestra apertaQuesta funzione riconosce, in seguito a un improvviso calo di temperatura, che nel locale è stata aperta una finestra.
6	ImpostazioniPer mezzo di questo simbolo è possibile eseguire le impostazioni.
12	RiscaldamentoQuando il LED accanto a questo simbolo è acceso, l'apparecchio sta riscaldando.
7/8	Tipo di funzionamento/Conferma/OnCon questo tasto si seleziona il tipo di funzionamento o si conferma un'impostazione. Quando l'apparecchio è spento, con questo tasto si accende l'apparecchio.
11/10/9		Giù/Su/Blocco tastiCon questi tasti si riduce o si aumenta un valore(ad es. la temperatura). Premendo entrambi i tasti, si attiva il blocco dei tasti per evitare modifiche accidentali delle impostazioni.
13	Indicazione sul display

Tab. 120 Visualizzazione ( → fig. 2, pag. 211)

4.5.1 Selezione e impostazione dei tipi di funzionamento

Per selezionare uno dei tipi di funzionamento:

• premere ripetutamente il tasto finché non si accende la spia di controllo sotto il pittogramma del tipo di funzionamento desiderato.
  Sul display viene visualizzata l'ultima temperatura impostata per il tipo di funzionamento.

Per modificare la temperatura del tipo di funzionamento:

- premere il tasto o fino a impostare la temperatura desiderata.

Dopo 5 secondi senza altre attività, la temperatura impostata viene salvata automaticamente.

Sul display viene visualizzata la temperatura aria ambiente.

4.5.2 Tipo di funzionamento Funzionamento in riscaldamento

Il termoregolatore mantiene il convettore alla temperatura impostata.

La temperatura desiderata può essere impostata da 7 °C e 12 °C a 28 °C. L'impostazione di fabbrica è 19 °C.

Per selezionare e impostare il tipo di funzionamento in riscaldamento:

▶ procedere come descritto al capitolo 4.5.1, pag. 126.

Se per il tipo di funzionamento in riscaldamento si imposta una temperatura inferiore a quella del tipo di funzionamento ECO, la temperatura impostata per il tipo di funzionamento ECO scende automaticamente di 1 °C sotto la temperatura del tipo di funzionamento in riscaldamento.

4.5.3 Tipo di funzionamento ECO

Nell'impostazione di fabbrica, la temperatura del tipo di funzionamento ECO è di 3 °C inferiore alla temperatura del tipo di funzionamento in riscaldamento.

La temperatura desiderata può essere impostata nell'intervallo che va da 6 °C a 1 °C in meno rispetto alla temperatura del tipo di funzionamento attuale.

Per selezionare e impostare il tipo di funzionamento ECO:

▶ procedere come descritto al capitolo 4.5.1, pag. 126.

Consigliamo di impostare il tipo di funzionamento ECO per la notte o quando la stanza non viene utilizzata per più di 2 h.

4.5.4 Tipo di funzionamento PROG

Per selezionare e impostare il tipo di funzionamento PROG:

▶ procedere come descritto al capitolo 4.5.1, pag. 126.

Per il tipo di funzionamento PROG valgono le temperature impostate in 4.5.2 e 4.5.3. Il programma giornaliero e settimanale stabilisce quale tipo di funzionamento deve essere attivato e quando.

Ci sono 5 programmi giornalieri predefiniti (P1...P5). A questi si aggiunge un ulteriore programma giornaliero (P6) imposta-bile a piacere (→ capitolo 4.5.5, pag. 128). L'insieme di questi programmi forma il programma settimanale (7d). Il programma settimanale può essere impostato a piacere (→ capitolo 4.5.6, pag. 128).

Programmi giornalieri predefiniti P1 - P5

Nelle tabelle a seguire vengono rappresentate le fasi di riscaldamento dei programmi predefiniti.

I programmi (P1...P5) non possono essere modificati.

Nelle tabelle seguenti, un quadratino nero indica il tipo di funzionamento in riscaldamento, una casella vuota il tipo di funzionamento ECO.

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento							■	■											■	■	■	■

Tab. 121 Programma P1

P1 è il programma predefinito consigliato quando di giorno non si soggiorna nella stanza (tipo di funzionamento ECO: ore

22:00...06:00 e ore 08:00...18:00; tipo di funzionamento in riscaldamento: ore 06:00...08:00 e ore 18:00...22:00).

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento							■	■					■	■					■	■	■	■

Tab. 122 Programma P2

P2 è il programma predefinito consigliato quando di giorno si soggiorna nella stanza soltanto nella pausa pranzo (tipo di funzionamento ECO: ore 22:00...06:00, 08:00...12:00 e ore

14:00...18:00; tipo di funzionamento in riscaldamento: ore 06:00...08:00, ore 12:00...14:00 e ore 18:00...22:00).

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento									■	■	■	■	■	■	■	■	■	■	■	■	■	■

Tab. 123 Programma P3

P3 è il programma predefinito consigliato quando si soggiorna sempre nella stanza, ad esempio il sabato o la domenica (tipo di

funzionamento ECO: ore 22:00...08:00; tipo di funzionamento in riscaldamento: ore 08:00...22:00).

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento

Tab. 124 Programma P4

P4 è il programma predefinito consigliato per il tipo di funzionamento in riscaldamento continuo.

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento

Tab. 125 Programma P5

P5 è il programma predefinito consigliato per il funzionamento in continuo del tipo di funzionamento ECO.

4.5.5 Impostazione del programma giornaliero P6 (personalizzato)

Se il giorno e l'ora sono già impostati, il programma giornaliero P6 è selezionato di default e le prime due operazioni non sono necessarie.

Per impostare il programma giornaliero P6:

▶ selezionare il menu Parametrizzazione (→ capitol4.3.1, pag. 124).
▶ Selezionare il menu di impostazione Programma giornaliero (P6) (→ capitol4.3.2, pag. 125). Sul display lampeggia P6/no.
▶ Premere il tasto ∧ o √ finché non compare P6/go.
▶ Premere il tasto > per confermare P6/go. Sul display lampeggia 00/Ec.

00 indica le ore e Ec il tipo di funzionamento ECO.

▶ Premere il tasto o per modificare il tipo di funzionamento da Ec (ECO) a Co (funzionamento in riscaldamento).
▶ Premere il tasto per confermare il tipo di funzionamento impostato per l'ora visualizzata. Sul display lampeggia 01/Ec.
▶ Ripetere la procedura per ogni ora da 0 a 23. Dopo aver impostato l'ultima ora (23), sul display lampeggia P6/no.
Premere il tasto per confermare il programma giornaliero P6. Sul display viene visualizzato il programma settimanale (7d).

La tabella mostra le impostazioni predefinite del programma giornaliero P6.

Durata	00	01	02	03	04	05	06	07	08	09	10	11	12	13	14	15	16	17	18	19	20	21	22	23
Tipo di fun-zionamento							■	■											■	■	■	■

Tab. 126 Programma P6 (impostabile a piacere)

P6 ha le impostazioni predefinite del programma P1 (tipo di funzionamento ECO: ore 22:00...06:00 e ore 08:00...18:00; tipo di funzionamento in riscaldamento: ore 06:00...08:00 e ore 18:00...22:00).

4.5.6 Impostazione del programma settimanale 7d (personalizzato)

Se il programma giornaliero P6 è già impostato, il programma settimanale 7d è selezionato di default e le prime due operazioni non sono necessarie.

Per impostare il programma settimanale 7d:

▶ selezionare il menu Parametrizzazione (→ capitolo4.3, pag. 124).
▶ Selezionare il menu di impostazione Programma settimanale 7d (→ capitol 0.3.2, pag. 125). Sul display lampeggia 7d/no.
▶ Premere il tasto ∧ o √ finché non compare 7d/go.
Premere il tasto > per confermare 7d/go. Sul display lampeggia d1/P1. d1 indica il giorno e P1 il programma impostato per quel giorno.
Premere il tasto ∧ o ∨ per cambiare il programma da P1 a P6.

▶ Premere il tasto per confermare il programma impostato per il giorno della settimana visualizzato. Sul display lampeggia d2/P1.
▶ Ripetere la procedura per ogni giorno della settimana da d1 a d7. Dopo aver impostato l'ultimo giorno (d7), sul display lampeggia 7d/no.
▶ Premere il tasto per confermare il programma settimanale 7d. Sul display viene visualizzata la funzione finestra aperta.

La tabella mostra le impostazioni predefinite del programma settimanale 7d. È possibile assegnare un programma giornaliero da P1 a P6 a ciascun giorno della settimana.

Tab. 127 Programma settimanale 7d (impostabile a piacere)

1 P

4.5.7 Tipo di funzionamento TIMER

Con il tipo di funzionamento Timer è possibile modificare (sovrascrivere) il programma impostato per un massimo di 8 h. Al termine del periodo di tempo del Timer, il convettore ritorna nel programma impostato.

L'impostazione di fabbrica è 1 h.

Il timer può essere modificato nell'intervallo da 1 a 8 h (a intervalli di 1 h).

Per selezionare il tipo di funzionamento TIMER:

- premere ripetutamente il tasto finché non si accende la spia di controllo sotto il pittogramma Sul display viene visualizzato il tempo attualmente impostato, trascorso il quale l'apparecchio verrà spento.

Per modificare il tempo impostato per il tipo di funzionamento TIMER:

- premere il tasto o fino impostare il tempo desiderato (nell'intervallo 1...8 h). Dopo 5 secondi senza altre attività, la temperatura impostata viene salvata automaticamente. Sul display viene visualizzata la temperatura aria ambiente.

Per abbandonare il tipo di funzionamento TIMER:

- premere il tasto. > Il timer si ferma. Sul display viene visualizzato il menu Parametrizzazione. - Attenzione: se è selezionato il tipo di funzionamento PROG, la temperatura è fino a 6 °C più bassa (impostazione di fabbrica 3 °C). Questa impostazione vale per gli orari in cui è attivo il tipo di funzionamento ECO (→capitolo 4.5.3, pag. 126).

4.5.8 Protezione antigelo

Con il tipo di funzionamento in riscaldamento è possibile impostare anche il tipo di funzionamento protezione antigelo.

Per impostare la protezione antigelo:

- impostare la temperatura del tipo di funzionamento in riscaldamento a 7 °C. Il convettore si attiva quando la temperatura aria ambiente scende sotto i 7 °C. Quando il programma impostato commuta sul tipo di funzionamento ECO, la temperatura limite di congelamento scende a 6 °C.

Attenzione:

se è selezionato il tipo di funzionamento PROG, negli orari in cui è attivo il tipo di funzionamento ECO la temperatura scende di un massimo di 6 °C (impostazione di fabbrica 3 °C)

(→ capitolo 4.5.3, pag. 126).

Si consiglia di impostare questo tipo di funzionamento quando non si utilizza la stanza per più giorni consecutivi.

4.6 Impostazione della funzione finestra aperta

Se il programma settimanale 7d è già impostato, la funzione finestra aperta è selezionata di default e le prime due operazioni non sono necessarie.

Per attivare la funzione finestra aperta:

- selezionare il menu Parametrizzazione (→ capitolo 4.3.1, pag. 124). - Selezionare il menu di impostazione Programma settimanale 7d (→ capitolo 4.3.2, pag. 125). Sul display lampeggia [/oF.

▶ Premere il tasto o finché non compare ][/on.

▶ Premere il tasto per confermare ][/on. La funzione finestra aperta è attiva. Sul display viene visualizzato il menu Parametrizzazione.

Quando l'apparecchio rileva che c'è una finestra aperta nella stanza in cui è installato, il funzionamento in riscaldamento si interrompe e sul display lampeggia ].

Per riavviare il funzionamento in riscaldamento:

▶ premere il tasto o finché non compare ][/go.

▶ Premere il tasto per confermare ][/go.

L'apparecchio si trova di nuovo nel funzionamento in riscaldamento. Sul display viene visualizzata la temperatura aria ambiente.

In alcuni casi l'apparecchio potrebbe non rilevare una finestra aperta?

(ad esempio, se l'apparecchio è collocato in un'area isolata della stanza lontano da correnti d'aria, se è posizionato vicino a una fonte di calore o se la variazione di temperatura nella stanza è troppo bassa).

4.7 Blocco dei tasti

Per evitare modifiche accidentali delle impostazioni, è possibile bloccare il termoregolatore.

Per bloccare il termoregolatore:

- premere contemporaneamente i tasti e per più di 5 secondi. Il blocco dei tasti è attivo. Sul display viene visualizzata solo la temperatura aria ambiente.

Per sbloccare il termoregolatore:

- premere contemporaneamente i tasti e per più di 5 secondi. Il termoregolatore è sbloccato.

4.8 Calibrazione dell'apparecchio

Per allineare la temperatura visualizzata sul display con la temperatura aria ambiente effettiva, è possibile calibrare l'apparecchio.

Per calibrare l'apparecchio:

• misurare la temperatura aria ambiente e confrontarla con la temperatura visualizzata sul termoregolatore.
  ▶ Tenere premuti contemporaneamente i tasti, e ▲ √ Sul display viene visualizzato il valore di correzione attuale (impostazione di fabbrica 0,0 °C).
  ▶ Premere il tasto o per modificare la temperatura con il valore di correzione da -3 °C a +3 °C.

Per terminare la calibrazione:

- tenere premuti contemporaneamente i tasti, e ∧ √ L'apparecchio si trova di nuovo nel tipo di funzionamento attuale.

Se non si preme alcun tasto per almeno 5 secondi, l'apparecchio esce automaticamente dalla modalità di calibrazione.

5 Pulizia e manutenzione

È vietato qualsiasi intervento sul prodotto.

▶ Non utilizzare detergenti abrasivi o corrosivi.
▶ Prima di pulire l'apparecchio, staccarlo dall'alimentazione elettrica e lasciarlo asciugare prima di ricollegarlo.
▶ Non posare il cavo di collegamento sul convettore caldo.
▶ Fare attenzione che l'acqua non possa penetrare nei componenti elettrici.
▶ Pulire ogni sei mesi la griglia di ingresso e di uscita dell'aria con un aspirapolvere o una spazzola per rimuovere polvere e sporcizia.

6 Protezione ambientale e smaltimento

La protezione dell'ambiente è un principio fondamentale per il gruppo Bosch.

La qualità dei prodotti, il risparmio e la tutela dell'ambiente sono per noi obiettivi di pari importanza. Ci atteniamo scrupolosamente alle leggi e alle norme per la protezione dell'ambiente.

Per proteggere l'ambiente impieghiamo la tecnologia e i materiali migliori tenendo conto degli aspetti economici.

Imballo

Per quanto riguarda l'imballo ci atteniamo ai sistemi di riciclaggio specifici dei rispettivi paesi, che garantiscono un ottimale riutilizzo.

Tutti i materiali impiegati per gli imballi rispettano l'ambiente e sono riutilizzabili.

Apparecchi elettronici ed elettrici di generazione precedente

Questo simbolo significa che il prodotto non può essere smaltito insieme agli altri rifiuti, ma deve essere conferito nelle aree ecologiche adibite alla raccolta, al trattamento, al riciclaggio e allo smaltimento dei rifiuti.

Il simbolo è valido nei Paesi in cui vigono norme sui rifiuti elettronici, ad es. la "Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche". Tali norme definiscono nei singoli Paesi le condizioni generali per la restituzione e il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche.

Poiché gli apparecchi elettronici possono contenere sostanze pericolose, devono essere riciclati in modo responsabile per limitare il più possibile eventuali danni ambientali e pericoli per la salute umana. Il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche contribuisce inoltre a preservare le risorse naturali.

Per maggiori informazioni sullo smaltimento ecologico dei rifiuti di apparecchiature elettriche ed elettroniche invitiamo a rivolgersi agli enti locali preposti, all'azienda di smaltimento rifiuti di competenza o al rivenditore presso il quale si è acquistato il prodotto.

Per ulteriori informazioni consultare: www.weee.bosch-thermotechnology.com/

7 Informativa sulla protezione dei dati

Robert Bosch S.p.A., Società Unipersonale, Via M.A. Colonna 35, 20149 Milano, Italia, elabora informazioni su prodotti e installazioni, dati tecnici e di collegamento, dati di comunicazione, dati di cronologia clienti e registra-

zione prodotti per fornire funzionalità prodotto (art. 6 (1) sottopar. 1 (b) GDPR), per adempiere al proprio dovere di vigilanza unitamente a ragioni di sicurezza e tutela del prodotto (art. 6 (1) sottopar. 1 (f) GDPR), per salvaguardare i propri diritti in merito a garanzia e domande su registrazione di prodotti (art. 6 (1) sottopar. 1 (f) GDPR), nonché per analizzare la distribuzione dei prodotti e fornire informazioni personalizzate e offerte correlate al prodotto (art. 6 (1) sottopar. 1 (f) GDPR). Al fine di fornire servizi come vendita e marketing, gestione contratti e pagamenti, programmazione servizi hotline e data hosting possiamo commissionare e trasferire dati a fornitori di

servizi esterni e/o aziende affiliate a Bosch. Talvolta, ma sol- tanto con adeguata garanzia di tutela, i dati personali potreb- bero essere trasferiti a destinatari non ubicati nello Spazio Economico Europeo. Ulteriori informazioni sono disponibili su richiesta. Può rivolgersi al Titolare del trattamento dei dati presso Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stoccarda, GERMANIA.

Ha il diritto di opporsi in qualsiasi momento al trattamento dei dati personali in base all'art. 6 (1) sottopar. 1 (f) GDPR in riferimento alla sua situazione in particolare o in caso di utilizzo a fini di direct marketing. Per esercitare tali diritti ci contatti tramite [e-mail]. Segua il Codice QR-per ulteriori informazioni.

8 Eliminazione delle disfunzioni

Disfunzione Cause Rimedio
L'apparecchio scalda in modo continuo.	L'apparecchio è costantemente esposto a correnti d'aria.	► Chiudere finestre e porte.
	La potenza dell'apparecchio selezionata non è adatta alle dimensioni della stanza. Il convettore è sottodimensionato.	► Verificare se la potenza selezionata è adatta alle dimensioni della stanza (50 W/ m3).
La superficie del convettore è molto calda.	La potenza dell'apparecchio non è adatta alle dimensioni della stanza.	► Verificare se la potenza scelta è adatta alle dimensioni della stanza (50 W/ m3).

Tab. 128 Disfunzioni, possibili cause e rimedi

9 D a t i

9.1 Dati tecnici

	Unità Heat ConvectorHC4000-5...-25
Tensione elettrica di alimentazione	V	2 3 ± 10% 50 Hz
Potenza nominale del convet-tore (→ fig. 1, [1], pag. 211)	W 500, 1000, 1500, 2000, 2500
Grado/classe di protezione IP	24/II
Cavo di collegamento	-	1,3 m, tipo di giun-to ad innesto: CEE7/17
Campo d'impostazione della temperatura	°C	7; 12...28
Posizione di montaggio	-	Orizzontale, a pare-te. Montando i pie-dini, verticale su pavimento.

Tab. 129 Dati tecnici HC4000-5...-25

9.2 Dati sul prodotto per il consumo energetico

I seguenti dati sul prodotto soddisfano i requisiti dei regolamenti UE n. 2015/1188 che integrano la direttiva 2014/30/UE.

Dati sul prodotto	Sim-bolo	Unità	Heat Convec-tor HC4000-5...-25
Potenza riscaldamento
Potenza termica nominale	P_nom	kW	0,5; 1,0; 1,5; 2,0; 2,5
Potenza termica minima (indicativa)	P_min	kW	0,0
Potenza resa in continuo massima	P_max,c	kW	2,5
Consumo ausiliario di elettricità
Con potenza termica no-minale	el_max	kW	0,000
Con potenza riscaldamen-to minima	el_min	kW	0,000
Nel funzionamento in stand-by	el_sb	kW	0,000

Dati sul prodotto	Sim-bolo	Unità	Heat Convec-tor HC4000-5...-25
Tipo di emissione di calore/regolazione in funzione della temperatura ambiente
Regolazione elettronica in funzione della temperatura ambiente con timer settimanale	-	-C	Sì
Altre opzioni di controllo
Regolazione in funzione della temperatura ambiente con rilevamento della presenza	-	-	No
Regolazione della temperatura ambiente con fun-zione "Riconoscimento finestra aperta"	-	-	Sì
Regolazione in funzione della temperatura ambiente con opzione telecomando	-	-	No
Regolazione in funzione della temperatura ambiente con regolazione adattativa dell'avviamento del riscaldamento	-	-	Sì
Regolazione in funzione della temperatura ambiente con limitazione del tempo di esercizio	-	-	Sì (orologio programmato-re)
Regolazione in funzione della temperatura ambiente con sensore a sfera nera	-	-	No

Tab. 130 Dati sul prodotto per il consumo energetico

10 Indirizzi di assistenza

Per conoscere gli indirizzi di assistenza per questo prodotto, scansionare il codice QR sotto riportato.

Inhoudsopgave
