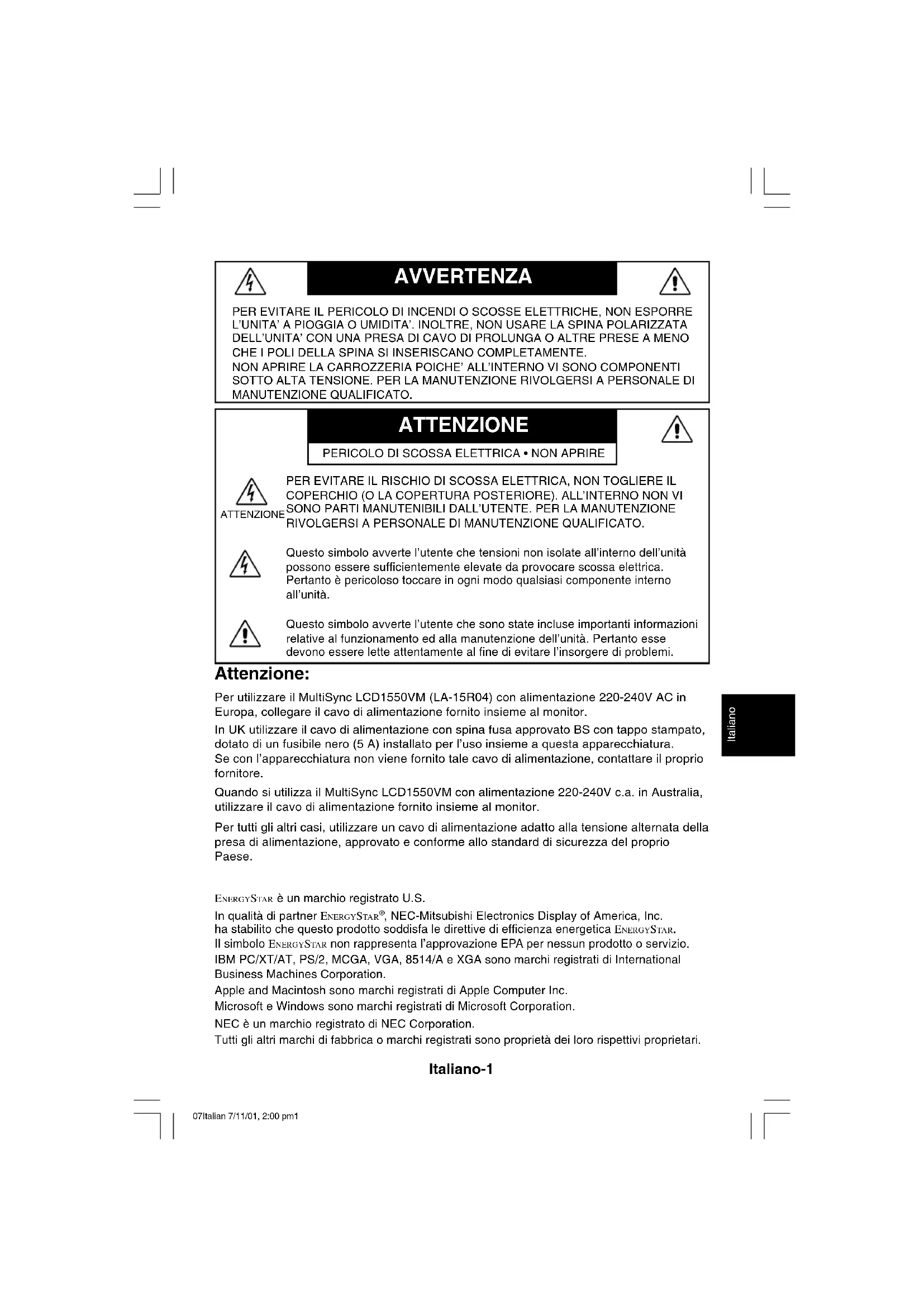

• N’utilisez pas du bleu primaire sur un fond sombre car cela rend la lecture difficile et peut occasionner une fatigue oculaire par un contraste insuffisant. 06French 7/11/01, 2:00 pm15Français-16 06French 7/11/01, 2:00 pm16Italiano-1 Italiano PER EVITARE IL PERICOLO DI INCENDI O SCOSSE ELETTRICHE, NON ESPORRE L’UNITA’ A PIOGGIA O UMIDITA’. INOLTRE, NON USARE LA SPINA POLARIZZATA DELL’UNITA’ CON UNA PRESA DI CAVO DI PROLUNGA O ALTRE PRESE A MENO CHE I POLI DELLA SPINA SI INSERISCANO COMPLETAMENTE. NON APRIRE LA CARROZZERIA POICHE’ ALL’INTERNO VI SONO COMPONENTI SOTTO ALTA TENSIONE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. ATTENZIONE PER EVITARE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL COPERCHIO (O LA COPERTURA POSTERIORE). ALL’INTERNO NON VI SONO PARTI MANUTENIBILI DALL’UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE DI MANUTENZIONE QUALIFICATO. Questo simbolo avverte l’utente che tensioni non isolate all’interno dell’unità possono essere sufficientemente elevate da provocare scossa elettrica. Pertanto è pericoloso toccare in ogni modo qualsiasi componente interno all’unità. Questo simbolo avverte l’utente che sono state incluse importanti informazioni relative al funzionamento ed alla manutenzione dell’unità. Pertanto esse devono essere lette attentamente al fine di evitare l’insorgere di problemi. ATTENZIONE AVVERTENZA

PERICOLO DI SCOSSA ELETTRICA • NON APRIRE

Attenzione: Per utilizzare il MultiSync LCD1550VM (LA-15R04) con alimentazione 220-240V AC in Europa, collegare il cavo di alimentazione fornito insieme al monitor. In UK utilizzare il cavo di alimentazione con spina fusa approvato BS con tappo stampato, dotato di un fusibile nero (5 A) installato per l’uso insieme a questa apparecchiatura. Se con l’apparecchiatura non viene fornito tale cavo di alimentazione, contattare il proprio fornitore. Quando si utilizza il MultiSync LCD1550VM con alimentazione 220-240V c.a. in Australia, utilizzare il cavo di alimentazione fornito insieme al monitor. Per tutti gli altri casi, utilizzare un cavo di alimentazione adatto alla tensione alternata della presa di alimentazione, approvato e conforme allo standard di sicurezza del proprio Paese. ENERGYSTA R è un marchio registrato U.S. In qualità di partner ENERGYSTA R

, NEC-Mitsubishi Electronics Display of America, Inc. ha stabilito che questo prodotto soddisfa le direttive di efficienza energetica ENERGYSTA R. Il simbolo ENERGYSTA R non rappresenta l’approvazione EPA per nessun prodotto o servizio. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A e XGA sono marchi registrati di International Business Machines Corporation. Apple and Macintosh sono marchi registrati di Apple Computer Inc. Microsoft e Windows sono marchi registrati di Microsoft Corporation. NEC è un marchio registrato di NEC Corporation. Tutti gli altri marchi di fabbrica o marchi registrati sono proprietà dei loro rispettivi proprietari. 07Italian 7/11/01, 2:00 pm1Italiano-2 Contenuto La confezione del vostro nuovo monitor LCD NEC-Mitsubishi MultiSync* deve contenere quanto segue:

• Monitor MultiSync LCD1550VM con base inclinabile

• Cavo di alimentazione

• CD ROM (contiene il Manuale Utente completo in formato PDF). Per visualizzare il manuale utente occorre installare Acrobat Reader 4.0 sul proprio PC.

• Conservare la confezione ed il materiale di imballaggio originali dopo il trasporto o la spedizione del monitor. 1550VM Manuale Utente CD ROMCavo segnali videoCavo Audio Cavo di alimentazione 07Italian 7/11/01, 2:00 pm2Italiano-3 Italiano Guida rapida Per collegare il monitor MultiSync LCD al sistema, seguire le seguenti istruzioni:

1. Spegnere il computer.

2. Togliere il coperchio connettore e il coperchio cavo. Collegare il cavo

audio al di sotto del monitor “AUDIO INPUT” e all’altra estremità del terminale del computer “Audio out”. Far passare il cavo audio sotto la graffa B (Figura A.1).

3. Per PC: Collegare il mini D-SUB a 15 pin del cavo segnale appropriato

al connettore della scheda video del sistema (Figura B.1). Serrare tutte le viti. Per Mac: Collegare l’adattatore cavo MultiSync LCD1550VM Macintosh al computer (Figura C.1). Collegare il connettore del mini D-SUB a 15 pin del cavo segnale appropriato all’adattatore cavo MultiSync LCD1550VM Macintosh (Figura C.1). Stringere tutte le viti.

4. Collegare il mini D-SUB a 15 pin del cavo segnale video all’appropriato

connettore sul retro del monitor (Figura D.1). Far passare il cavo segnali video sotto la graffa B.

5. Le cuffie possono essere collegate all’uscita “cuffie”, sulla parte

anteriore della cornice del monitor, indicata con “ ” (Figura E.1). Quando le cuffie sono collegate, l’audio dagli altoparlanti è disabilitato. Le cuffie possono essere acquistate nel più vicino rivenditore di elettronica.

6. Collegare un’estremità del cavo di alimentazione al monitor MultiSync

della serie LCD e l'altra estremità alla presa di alimentazione. Far passare il cavo segnali video e il cavo alimentazione AC sotto le graffette (Figura D.1). Sostituire il coperchio connettore e il coperchio cavo. NOTA: Regolare la posizione del cavo sotto le graffe per evitare di danneggiare il cavo o il monitor. NOTA: Fare riferimento alla sezione “Attenzione” di questo manuale per una scelta corretta del cavo di alimentazione c.a.

7. L’interruttore “Vacanza” sul lato sinistro del monitor deve essere in

condizione ON (Figura F.1). Accendere il monitor e il computer con il pulsante di alimentazione. 07Italian 7/11/01, 2:00 pm3Italiano-4 NOTA: L’interruttore “Vacanza” è un vero e proprio interruttore. Se l’interruttore è sulla posizione OFF, il monitor non può essere attivato usando il pulsante della parte frontale. NON premerlo ripetutamente.

8. La regolazione completamente automatica imposta automaticamente il

monitor in modo ottimale in base alla configurazione iniziale per la maggior parte delle frequenze di scansione. Per ulteriori regolazioni, usare i seguenti controlli OSM:

• Regolazione automatica del contrasto

• Regolazione automatica Vedi la sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSM. NOTA: Per qualsiasi problema, vedere la sezione Ricerca guasti di questo manuale utente. Figura C.1 Adattatore cavo Macintosh (non incluso) I Macintosh G3 e G4 non necessitano di un adattatore cavo Macintosh Figura B.1 Figura A.1 Graffa B 07Italian 7/11/01, 2:00 pm4Italiano-5 Italiano Interruttore “Vacanza” Pulsante di alimentazione Figura E.1 Figura D.1 1550VM Figura F.1 Coperchio connettori Coperchio cavi Graffa B 07Italian 7/11/01, 2:00 pm5Italiano-6 Inclinazione Afferrare con le mani entrambi i lati dello schermo del monitor e inclinare secondo necessità (Figura TS.1). Rimozione del supporto monitor per montaggio Per predisporre il monitor a un diverso montaggio:

1. Togliere il coperchio connettore e il coperchio cavo (Figura R.1).

2. Scollegare tutti i cavi.

3. Sistemare il monitor a faccia in giù su una superficie non abrasiva

4. Togliere le 4 viti che fissano il monitor al supporto e sollevare il gruppo

supporto (Figura R.2), il monitor ora è pronto per un diverso montaggio.

5. Collegare il cavo AC, il cavo segnali e il cavo audio sul retro del monitor

6. Per rimontare sul supporto, ripetere queste operazioni

nell’ordine inverso. NOTA: Utilizzare esclusivamente un metodo di fissaggio alternativo compatibile VESA. Figura TS.1 07Italian 7/11/01, 2:00 pm6Italiano-7 Italiano Figura R.1 Figura R.2 Figura R.3 Superficie non abrasiva 07Italian 7/11/01, 2:00 pm7Italiano-8

7. Il monitor LCD è progettato per uso con braccio flessibile. Per il

montaggio utilizzare le viti fornite (4 pezzi). Per adempiere ai requisiti di sicurezza, il monitor deve essere montato su un braccio che garantisca la necessaria stabilità in considerazione del peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marchio GS). 4 VITI (MASSIMA profondità: 8,6 mm) Se si utilizza un’altra vite, verificare la profondità del foro. Peso del gruppo LCD: 3.5kg (MASSIMO) Sostituire le viti Serrare tutte le viti Spessore del supporto (braccio) 2,0 ~ 3,2 mm 75 mm 75 mm 07Italian 7/11/01, 2:00 pm8Italiano-9 Italiano Suono VOLUME Controllare il volume acustico di altoparlanti e la cuffia. Controlli Luminosità/Contrasto BRIGHTNESS (LUMINOSITÀ) Regola la luminosità dell’immagine e dello schermo. Menu Uscita dai controlli OSM. Uscita dal menu principale dell'OSM. Sposta l’area evidenziata a sinistra o a destra per selezionare i menu di controllo. Sposta l’area evidenziata verso l’alto o verso il basso per selezionare uno dei controlli. Sposta la barra a sinistra o a destra per aumentare o diminuire la regolazione. Attiva funzione di regolazione automatica. Entrare nel sottomenu. Sposta l’area selezionata del menu principale a destra per selezionare uno dei comandi. Ripristina il comando evidenziato alle impostazioni di fabbrica. Quando non viene visualizzato il menu OSM, il suono dell’altoparlante viene soppresso. Controlli Controlli OSM (On-Screen-Manager) I controlli OSM sul davanti del monitor operano come segue: Per accedere all’OSM premere qualunque pulsante di comando ( , , -, +, NEXT). NOTA: Quando si preme RESET nel menu principale e nel sottomenu, compare la finestra di avviso che permette di annullare la funzione di RESET premendo il pulsante EXIT. Controllo EXIT CONTROLE / ADJUST -/+ NEXT RESET/MUTE 07Italian 7/11/01, 2:00 pm9Italiano-10 CONTRAST (CONTRASTO) Regola la luminosità dell’immagine in relazione allo sfondo. AUTO ADJUST (AUTO AGGIUST) Regola l’immagine visualizzata per input video non standard. Regolazione automatica Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione. Controlli di posizione LEFT/RIGHT (SIN./DEST.) Controlla la posizione orizzontale dell'immagine all’interno dell'area di visualizzazione dell’LCD. DOWN/UP (GIÙ/SU) Controlla la posizione verticale dell’immagine all’interno dell'area di visualizzazione dell’LCD. H. SIZE (RAPIDA) Aumentando o diminuendo questa impostazione, si regola la dimensione orizzontale. FINE Aumentando o diminuendo questa impostazione, si migliorano messa a fuoco, nitidezza e stabilità dell’immagine. Sistemi di controllo del colore L'impostazione di colore desiderata è selezionata attraverso la predisposizione di cinque colori. L'impostazione di ogni colore è regolata in fabbrica. R,G,B Aumenta o diminuisce il rosso, il verde o il blu a seconda dell'elemento selezionato. Il cambiamento del colore compare sullo schermo e la direzione (aumento o diminuzione) sarà evidenziata dalle barre. 07Italian 7/11/01, 2:00 pm10Italiano-11 Italiano Strumenti OSM POSITION (POSIZIONE OSM) Si può scegliere dove si desidera venga visualizzata l’immagine di controllo OSM sullo schermo. Selezionando la posizione OSM si può posizionare manualmente il menu di controllo OSM a sinistra, a destra, in alto o in basso. OSM TURN OFF (TEMPO DI SPEGN. OSM) Il menu di controllo OSM rimarrà visualizzato finché è in uso. Nel sottomenu tempo di spegn. OSM, è possibile selezionare l'intervallo di tempo passato il quale, nel caso non venga premuto nessun tasto, scompare il menu OSM. Le scelte preimpostate sono di 10, 20, 30, 45, 60 e 120 secondi. OSM LOCK OUT (OSM BLOCCATO) Questo comando blocca completamente l’accesso a tutte le funzioni di controllo OSM. Se si cerca di attivare i comandi OSM in modalità di blocco, compare una schermata indicante che i comandi OSM sono bloccati. Per attivare la funzione di OSM bloccato, premere , quindi e tenerli premuti simultaneamente. Per disattivare la funzione di OSM bloccato, premere , quindi e tenerli premuti simultaneamente. RESOLUTION NOTIFIER (NOTIF. RISOLUZIONE) La risoluzione ottimale è di 1024 x 768. Se è selezionato ON, sullo schermo dopo 30 secondi apparirà un messaggio di notifica relativamente al fatto che la risoluzione non è 1024 x 768. FACTORY PRESET (CONFIG. DI FABBRICA) Selezionando Config. di fabbrica è possibile resettare tutte le impostazioni dei comandi OSM riportandole alle configurazioni di fabbrica. Il pulsante RESET deve essere tenuto premuto per alcuni secondi per avere effetto. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. 07Italian 7/11/01, 2:00 pm11Italiano-12 Informazioni DISPLAY MODE (MODALITÀ DISPLAY) Indica la risoluzione del display e l’impostazione in frequenza del monitor corrente. MONITOR INFO. Indica il modello e i numeri di serie del monitor. Avvertenza OSM I menu di avvertenza OSM scompaiono quando si preme il pulsante Exit. NO SIGNAL: Questa funzione avverte in caso non vi sia nessun segnale presente. Dopo l’accensione o quando vi è un cambiamento del segnale di input o il video è inattivo, apparirà la finestra NO SIGNAL (Nessun Segnale). RESOLUTION NOTIFIER: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo l’accensione o quando vi è una variazione di segnale di input o il segnale video non ha la risoluzione opportuna, si aprirà la finestra RESOLUTION NOTIFIER (Notif. risoluzione.) Questa funzione può essere disattivata nel menu STRUMENTI. OUT OF RANGE: Questa funzione suggerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu OUT OF RANGE (Fuori tolleranza). CHECK CABLE: Questa funzione avvisa di controllare tutti gli ingressi video del monitor e del computer per accertarsi che siano collegati correttamente. 07Italian 7/11/01, 2:00 pm12Italiano-13 Italiano Uso consigliato Precauzioni di sicurezza e manutenzione

• NON APRIRE IL MONITOR. All’interno non ci sono parti manutenibili dall’utente e l’apertura o la rimozione di coperture può esporre a scosse pericolose o ad altri rischi. Per la manutenzione fare riferimento a personale di manutenzione qualificato.

• Non versare alcun liquido all’interno della carrozzeria, né usare il monitor vicino all’acqua.

• Non inserire alcun tipo di oggetto nelle fessure della carrozzeria, poiché esso potrebbe venire a contatto con punti a tensione pericolosa, il che può essere dannoso o fatale o può causare scosse elettriche, incendio o guasto dell’apparecchiatura.

• Non appoggiare oggetti pesanti sul cavo di alimentazione. Il danneggiamento del cavo può provocare scosse o incendio.

• Non posare il prodotto su un carrello, un supporto o un tavolo inclinato o instabile. Il monitor potrebbe cadere danneggiandosi seriamente.

• Non posare alcun oggetto sul monitor e non usarlo all’aperto.

• Il tubo fluorescente collocato nel monitor LCD contiene mercurio. Attenersi alle leggi o regolamenti dell’amministrazione locale per smaltire adeguatamente questo tubo. Scollegare immediatamente il monitor dalla presa a muro e rivolgersi a personale di manutenzione qualificato se si verificano le seguenti condizioni:

• Il cavo di alimentazione o la presa sono danneggiati.

• E’ stato versato del liquido o sono caduti oggetti nel monitor.

• Il monitor è stato esposto a pioggia o acqua.

• Il monitor è stato fatto cadere o la carrozzeria è danneggiata.

• Il monitor non funziona regolarmente seguendo le istruzioni d’uso.

• Non piegare il cavo di alimentazione.

• Non usare il monitor in ambienti con alta temperatura, umidità, polverosi o oleosi.

• Non coprire le prese d’aria del monitor.

• Se il monitor è rotto, non toccare i cristalli liquidi.

• Se il vetro è rotto. Maneggiare con cura. 07Italian 7/11/01, 2:00 pm13Italiano-14

• Lasciare spazio attorno al monitor per una adeguata ventilazione per permettere la dissipazione del calore. Non ostruire le aperture di ventilazione o mettere il monitor vicino a radiatori o altre fonti di calore. Non mettere nulla sopra il monitor.

• Il connettore del cavo di alimentazione è il mezzo principale per scollegare il sistema dalla rete di alimentazione. Il monitor deve essere posto vicino ad una presa di alimentazione facilmente accessibile.

• Maneggiare con cura durante il trasporto. Conservare l’imballo per il trasporto.

NEL POSIZIONARE IL MONITOR, CONTROLLARE

• Per ottenere le prestazioni ottimali, attendere 20 minuti per il riscaldamento.

• Regolare l’altezza del monitor in modo che la parte alta dello schermo sia a livello degli occhi o leggermente sotto. Guardando il centro dello schermo, gli occhi devono essere rivolti leggermente verso il basso.

• Posizionare il monitor ad almeno 40 cm e a non più di 70 cm dagli occhi. La distanza ottimale è 53 cm.

• Far riposare periodicamente gli occhi guardando un oggetto lontano almeno 6 metri. Chiudere sovente gli occhi.

• Posizionare il monitor ad un angolo di 90° rispetto a finestre o altre sorgenti di luce per ridurre il riflesso della luce sullo schermo. Regolare l’inclinazione del monitor in modo che le luci del soffitto non si riflettano sullo schermo.

• Se la luce riflessa rende difficoltosa la visione dello schermo, usare un filtro anti riflesso.

• Pulire la superficie del monitor LCD con un panno senza pelo e non abrasivo. Non usare detersivi o pulivetro! ATTENZIONE 07Italian 7/11/01, 2:00 pm14Italiano-15 Italiano

• Regolare i controlli di luminosità e contrasto del monitor per migliorare la leggibilità.

• Usare un supporto per documenti posto vicino allo schermo.

• Posizionare ciò che viene osservato più spesso (lo schermo o il materiale di riferimento) direttamente davanti, per girare il meno possibile la testa quando si digita.

• Non visualizzare immagini fisse sullo schermo per lungo tempo per evitare la loro persistenza (effetti post-immagine).

• Fare regolarmente esami della vista. Ergonomia Per ottenere il massimo beneficio ergonomico, si raccomanda di:

• Utilizzare i controlli di dimensione e posizione preimpostati con segnali standard.

• Utilizzare i colori preimpostati.

• Utilizzare segnali non interallacciati con una frequenza di rinfresco verticale compresa tra 60-75 Hz.
