MODE D'EMPLOI MultiSync LCD1550VM NEC

• No utilice el color azul primario en un fondo oscuro, ya que no se ve fácilmente y dado que el contraste es insuficiente, podría provocarle fatiga en los ojos. 05_spain 7/11/01, 2:00 pm15Español-16 05_spain 7/11/01, 2:00 pm16Français-1 Français POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, N’EXPOSEZ PAS L’APPAREIL À LA PLUIE OU À L’HUMIDITÉ. DE MÊME, N’UTILISEZ PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D’AUTRES PRISES SI ELLES NE PEUVENT ÊTRE TOTALEMENT ENFONCÉES. N’OUVREZ PAS LE BOÎTIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. ATTENTION POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, N’ENLEVEZ PAS LE CAPOT (OU L’ARRIÈRE). VOUS NE POUVEZ RÉPARER AUCUNE PIÈCE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE À DU PERSONNEL TECHNIQUE QUALIFIÉ. Ce symbole prévient l’utilisateur qu’une tension non isolée dans l’appareil peut être suffisante pour provoquer une électrocution. Il est donc dangereux d’établir le moindre contact avec une pièce dans cet appareil. Ce symbole prévient l’utilisateur que des documents importants sur l’utilisation et le dépannage de cet appareil ont été inclus. Ils doivent donc être lus attentivement pour éviter tout problème. ATTENTION AVERTISSEMENT

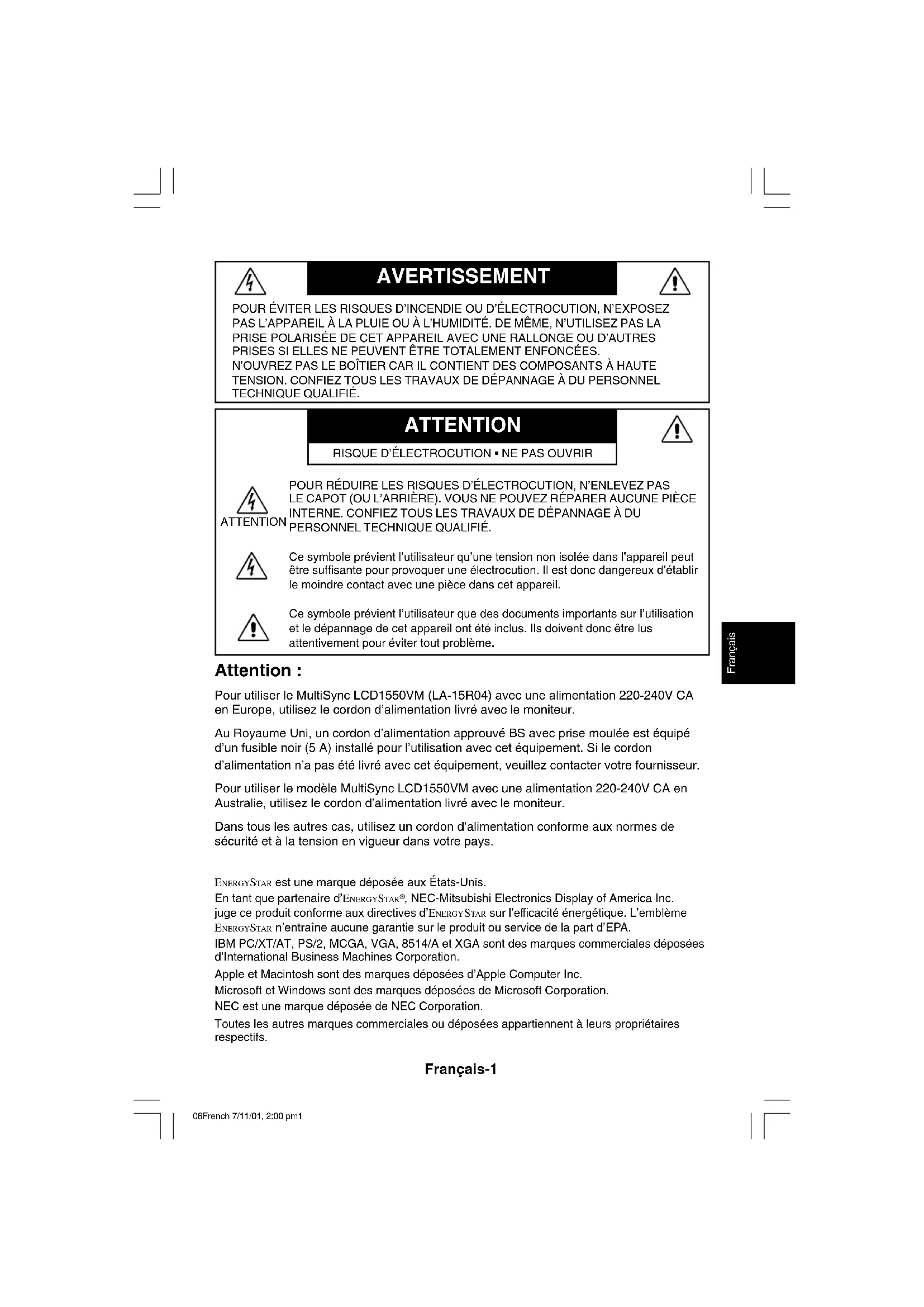

RISQUE D’ÉLECTROCUTION • NE PAS OUVRIR

Attention : Pour utiliser le MultiSync LCD1550VM (LA-15R04) avec une alimentation 220-240V CA en Europe, utilisez le cordon d’alimentation livré avec le moniteur. Au Royaume Uni, un cordon d’alimentation approuvé BS avec prise moulée est équipé d’un fusible noir (5 A) installé pour l’utilisation avec cet équipement. Si le cordon d’alimentation n’a pas été livré avec cet équipement, veuillez contacter votre fournisseur. Pour utiliser le modèle MultiSync LCD1550VM avec une alimentation 220-240V CA en Australie, utilisez le cordon d’alimentation livré avec le moniteur. Dans tous les autres cas, utilisez un cordon d’alimentation conforme aux normes de sécurité et à la tension en vigueur dans votre pays. ENERGYSTAR est une marque déposée aux États-Unis. En tant que partenaire d’ENERGYSTAR

, NEC-Mitsubishi Electronics Display of America Inc. juge ce produit conforme aux directives d’ENERGYSTAR sur l’efficacité énergétique. L’emblème ENERGYSTAR n’entraîne aucune garantie sur le produit ou service de la part d’EPA. IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A et XGA sont des marques commerciales déposées d’International Business Machines Corporation. Apple et Macintosh sont des marques déposées d’Apple Computer Inc. Microsoft et Windows sont des marques déposées de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. Toutes les autres marques commerciales ou déposées appartiennent à leurs propriétaires respectifs. 06French 7/11/01, 2:00 pm1Français-2 Sommaire L'emballage* de votre nouveau moniteur MultiSync LCD NEC doit contenir les éléments suivants :

• Moniteur MultiSync LCD1550VM avec socle inclinable

• Cordon d'alimentation

• Câble de signal vidéo

• Manuel de l’utilisateur

• CD-ROM (comprenant le manuel utilisateur complet au format PDF). Vous devez disposer de la version 4.0 d’Acrobat Reader sur votre PC pour afficher le manuel de l’utilisateur.

• N’oubliez pas de conserver la boîte et le matériel d'emballage d'origine pour transporter ou expédier le moniteur. 1550VM Manuel de l’utilisateur CD-ROMCâble de signal vidéo Câble audio Cordon d'alimentation 06French 7/11/01, 2:00 pm2Français-3 Français Mise en marche rapide Pour connecter le moniteur MultiSync LCD à votre système, suivez ces instructions :

1. Éteignez votre ordinateur.

2. Déposez les caches de connecteur et de câble. Connectez le câble audio

à la prise “ AUDIO INPUT ” à l'arrière du moniteur et l'autre extrémité au terminal “ Sortie audio ” de l'ordinateur. Placez le câble audio sous l'attache B (Figure A.1).

3. Pour PC: Branchez le mini-connecteur D-SUB à 15 broches du câble

vidéo approprié sur le connecteur de la carte vidéo de votre ordinateur (Figure B.1). Serrez toutes les vis. Pour Mac: Branchez l’adaptateur de câble pour Macintosh du MultiSync LCD1550VM à l’ordinateur (Figure C.1). Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo approprié à l’adaptateur de câble pour Macintosh du MultiSync LCD1550VM (Figure C.1). Serrez toutes les vis.

4. Branchez le mini-connecteur D-SUB à 15 broches du câble vidéo au

connecteur approprié à l’arrière du moniteur (Figure D.1). Placez le câble de signal vidéo sous l'attache B.

5. Un casque peut être branché à la sortie “ Casque ” sur l'avant de la

façade du moniteur marqué “ ” (Figure E.1). Tant que le casque est branché, le son des haut-parleurs est désactivé. Le casque peut-être acheté dans votre magasin de fournitures électroniques local.

6. Connectez une extrémité du cordon d’alimentation au moniteur de

la série MultiSync LCD et l’autre à la prise de courant. Placez le câble de signal vidéo et le cordon d'alimentation CA sous les attaches (Figure D.1). Reposez les caches de connecteur et de câble. REMARQUE : Réglez la position du câble sous les attaches pour éviter d'endommager le câble ou le moniteur. REMARQUE : Reportez-vous à la section Attention de ce manuel pour le choix d'un cordon d'alimentation CA adapté.

7. L'interrupteur de vacances sur le coté gauche du moniteur doit être mis

(Figure F.1) en marche. Allumez le moniteur avec le bouton d'alimentation et l'ordinateur. 06French 7/11/01, 2:00 pm3Français-4 REMARQUE : L'interrupteur de vacances est un vrai interrupteur marche/ arrêt. Si cet interrupteur est sur la position ARRET, le moniteur ne peut pas être allumé en utilisant le bouton frontal. Ne pas changer de position à plusieures reprises.

8. Le réglage automatique sans touche règle automatiquement le moniteur

avec les paramètres optimaux en fonction de la configuration initiale pour la plupart des résolutions. Pour des réglages supplémentaires, utilisez les commandes OSM suivantes :

• Contraste automatique

• Réglage automatique Reportez-vous à la section Commandes de ce manuel de l’utilisateur pour une description complète de ces commandes OSM. REMARQUE : Si vous rencontrez des problèmes, veuillez vous reporter à la section Dépannage de ce manuel de l’utilisateur. Figure C.1 Adaptateur de câble pour Mac (non fourni) Les Macintosh G3 et G4 n’ont pas besoin d’un adaptateur de câble pour Macintosh. Figure B.1 Figure A.1 Attache B 06French 7/11/01, 2:00 pm4Français-5 Français Interrupteur de vacances Bouton d’alimentation Figure E.1 Figure D.1 1550VM Figure F.1 Cache-connecteurs Cache-câbles Attache B 06French 7/11/01, 2:00 pm5Français-6 Inclinaison Tenez les deux côtés de l’écran du moniteur et ajustez manuellement l’inclinaison souhaitée (Figure TS.1). Dépose du support du moniteur pour montage Pour préparer le moniteur à un autre montage :

1. Déposez les caches de connecteur et de câble (Figure R.1).

2. Déconnectez tous les câbles.

3. Placez le moniteur face vers le bas sur une surface non abrasive

4. Déposez les quatre vis connectant le moniteur au support et soulevez

l’ensemble support (Figure R.2), vous pouvez maintenant monter autrement le moniteur.

5. Branchez le cordon CA, le câble de signal et le câble audio à l'arrière du

moniteur (Figure R.3).

6. Inversez cette procédure pour fixer à nouveau le support.

REMARQUE : Utilisez uniquement une méthode de montage alternative compatible VESA. Figure TS.1 06French 7/11/01, 2:00 pm6Français-7 Français Figure R.1 Figure R.2 Figure R.3 Surface non abrasive 06French 7/11/01, 2:00 pm7Français-8

7. Ce moniteur LCD est conçu pour être utilisé avec une bras fléxible.

Veuillez utiliser les vis fournies (4) pour le montage. Afin de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras garantissant la stabilité nécessaire en fonction du poids du moniteur. Le moniteur LCD doit être uniquement utilisé avec un bras homologué (par exemple, portant la marque GS). 4 VIS (Profondeur MAX. :8,6 mm) Avec d'autres vis, vérifier la profondeur du trou. Poids de l'assemblage du LCD : 3,5kg (MAXI.) Replacez les vis Serrez toutes les vis Epaisseur du support (bras) 2,0 à 3,2 mm 75 mm 75 mm 06French 7/11/01, 2:00 pm8Français-9 Français Son VOLUME Règle le volume de son des haut-parleurs et du casque. Commandes de luminosité et de contraste BRIGHTNESS (LUMINOSITÉ) Règle la luminosité globale de l’image et du fond de l’écran. Menu Quitte les commandes OSM. Revient au menu principal des commandes OSM. Déplace la zone en surbrillance vers la gauche ou la droite pour choisir un menu de commande. Déplace la zone en surbrillance vers le haut ou vers le bas pour choisir l’une des commandes. Déplace la barre vers la gauche ou la droite pour augmenter ou diminuer le réglage. Active la fonction de réglage automatique. Entrer dans le sous-menu. Déplace la zone en surbrillance du menu principal vers la droite pour choisir l’une des commandes. Réinitialise la commande en surbrillance au réglage d’usine. Lorsque aucun menu OSM n'est affiché, le son des haut- parleurs est en sourdine. Commandes Les commandes OSM (On-Screen-Manager – Gestionnaire à l'écran) Les commandes OSM à l’avant du moniteur fonctionnent comme suit : Pour accéder à l'OSM, pressez l'un de ces boutons de commande ( , , -, +, NEXT). REMARQUE : Quand vous appuyez sur RESET dans le menu principal ou dans un sous-menu, une fenêtre d’avertissement apparaît pour vous permettre d’annuler la fonction de réinitialisation en appuyant sur le bouton EXIT. Commande EXIT CONTROL / ADJUST -/+ NEXT RESET/MUTE 06French 7/11/01, 2:00 pm9Français-10 CONTRAST (CONTRASTE) Règle la luminosité de l’image en fonction du fond. AUTO ADJUST (RÉGLAGE AUTO) Règle l’image affichée pour des entrées vidéo non standard. Réglage automatique Règle automatiquement la position de l’image, la dimension horizontale et la finesse. Commandes de position LEFT/RIGHT (GAUCHE/DROITE) Contrôle la position horizontale de l’image dans la zone d’affichage du LCD. DOWN/UP (BAS/HAUT) Contrôle la position verticale de l’image dans la zone d’affichage du LCD. H. SIZE (SIMPLE) Règle la largeur en augmentant ou diminuant ce paramètre. FINE (FIN) Améliore le point, la clarté et la stabilité de l’image en augmentant ou diminuant ce paramètre. Système de contrôle des couleurs Cinq préréglages de couleurs déterminent la configuration de couleurs désirée. Chaque préréglage de couleur est configuré à l’usine. R, G, B Augmente ou diminue le niveau des couleurs Rouge, Vert ou Bleu, suivant celui qui a été sélectionné. Le changement de couleur apparaît à l’écran et le sens (augmentation ou diminution) est indiqué par les barres. 06French 7/11/01, 2:00 pm10Français-11 Français Outils OSM POSITION (POSITION DE L'OSM) Vous pouvez choisir l’emplacement de la fenêtre de commandes OSM à l’écran. En choisissant Position OSM, vous pouvez régler manuellement la position du menu des commandes OSM : gauche, droit, haut ou bas. OSM TURN OFF (EXTINCTION DE L'OSM) Le menu des commandes OSM reste à l’écran aussi longtemps qu’il est utilisé. Dans le sous-menu Extinction OSM, vous pouvez choisir la durée d’attente du moniteur entre la dernière pression de touche et l’extinction du menu des commandes OSM. Les choix possibles sont : 10, 20, 30, 45, 60 et 120 secondes. OSM LOCK OUT (VERROUILLAGE OSM) Cette commande bloque totalement l’accès à toutes les fonctions de commande OSM. Si l’on essaye d’activer des commandes OSM en mode VERROUILLE, un écran apparaît indiquant que les commandes OSM sont verrouillées. Pour activer la fonction de verrouillage OSM, appuyez sur , puis sur et maintenez-les enfoncés. Pour désactiver la fonction de verrouillage OSM, appuyez sur , et sur et maintenez-les enfoncés. RESOLUTION NOTIFIER (ERREUR RESOLUTION) La résolution optimale est de 1024 x 768. Si MARCHE est choisi, un message apparaît à l’écran après 30 secondes, vous avertissant que la résolution n’est pas à 1024 x 768. FACTORY RESET (PREREGLAGE USINE) En choisissant Préréglage usine, vous pouvez rétablir les réglages d’usine pour tous les paramètres des commandes OSM. Pour ce faire, maintenez enfoncé le bouton RESET plusieurs secondes. Les réglages individuels peuvent être réinitialisés en mettant la commande concernée en surbrillance et en appuyant sur le bouton RESET. 06French 7/11/01, 2:00 pm11Français-12 Informations DISPLAY MODE (MODE D’AFFICHAGE) Indique la résolution d’affichage et les paramètres de fréquence en cours pour le moniteur. MONITOR INFO. (INFORMATION ÉCRAN) indique le nom du modèle et les numéros de série de votre moniteur. Avertissements OSM Les menus Avertissements OSM disparaissent avec le bouton Exit. NO SIGNAL : Cette fonction vous avertit quand il n’y a pas de signal. Si l’alimentation est allumée, s'il y a modification du signal d’entrée ou si la vidéo est inactive, le message NO SIGNAL (Pas de signal) apparaît. RESOLUTION NOTIFIER : Cette fonction vous avertit de l’utilisation en résolution optimisée. Si l’alimentation est allumée, s'il y a modification du signal d’entrée ou si le signal vidéo ne présente pas de résolution appropriée, la fenêtre RESOLUTION NOTIFIER (Notification de résolution) apparaît. Cette fonction peut être désactivée dans le menu OUTILS. OUT OF RANGE : Cette fonction vous renseigne sur la résolution optimisée et le taux de rafraîchissement. Si l’alimentation est allumée, s'il y a modification du signal d’entrée ou si le signal vidéo ne présente pas de calage approprié, le menu OUT OF RANGE (Hors limites) apparaît. CHECK CABLE : Cette fonction vous invitera à vérifier toutes les entrées vidéo du moniteur et de l’ordinateur pour vérifier qu’ils sont bien connectés. 06French 7/11/01, 2:00 pm12Français-13 Français Conseils d’utilisation Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL,

VEUILLEZ RESPECTER LES INDICATIONS

SUIVANTES SUR LE RÉGLAGE ET L’UTILISATION DU MONITEUR COULEUR MULTISYNC LCD :

• N’OUVREZ JAMAIS LE BOÎTIER DU MONITEUR. Aucune pièce interne ne peut être réparée par l’utilisateur et l’ouverture ou la dépose des capots peut vous exposer à des risques d’électrocution ou autres. Confiez tous les travaux de dépannage à du personnel technique qualifié.

• Ne renversez pas de liquides dans le moniteur et ne l’utilisez pas près d’une source d’eau.

• N’introduisez pas d’objets de quelque nature que ce soit dans les fentes du boîtier car ceux-ci pourraient toucher des endroits sous tension dangereuse, ce qui peut provoquer des blessures, voire être fatal, ou peut occasionner une décharge électrique, un incendie ou une panne de l’appareil.

• Ne placez pas d’objets lourds sur le cordon d’alimentation. Un cordon endommagé peut occasionner une décharge électrique ou un incendie.

• Ne placez pas cet appareil sur un chariot, un support ou une table inclinés ou instables, car si le moniteur tombe, il peut être sérieusement endommagé.

• Ne placez aucun objet sur le moniteur et ne l’utilisez pas en extérieur.

• L’intérieur du tube fluorescent situé dans le moniteur LCD contient du mercure. Veuillez suivre les lois ou réglementations de votre localité pour jeter correctement ce tube. Débranchez immédiatement le moniteur de la prise murale et confiez la réparation à du personnel technique qualifié dans les cas suivants :

• Si le cordon d’alimentation ou la prise est endommagé(e).

• Si du liquide a été renversé ou si des objets sont tombés à l’intérieur du moniteur.

• Si le moniteur a été exposé à la pluie ou à de l’eau.

• Si le moniteur est tombé ou si le boîtier est endommagé.

• Si le moniteur ne fonctionne pas normalement en suivant les directives d’utilisation.

• Ne pliez pas le cordon d’alimentation. 06French 7/11/01, 2:00 pm13Français-14 ATTENTION

• N’utilisez pas votre moniteur dans des endroits à hautes températures, humides, poussiéreux ou huileux.

• N’obstruez pas les aérations du moniteur.

• Si le moniteur est cassé, ne touchez pas le cristal liquide.

• Si le verre est cassé, manipulez le moniteur avec précaution.

• Prévoyez une aération suffisante autour du moniteur pour que la chaleur puisse se dissiper correctement. N’obstruez pas les ouvertures de ventilation et ne placez pas le moniteur près d’un radiateur ou d’une autre source de chaleur. Ne posez rien sur le moniteur.

• La prise du cordon d’alimentation est le moyen principal de débrancher le système de l’alimentation électrique. Le moniteur doit être installé à proximité d’une prise de courant facilement accessible.

• Manipulez avec soin lors du transport. Conservez l’emballage pour le transport. UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE.

• Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes.

• Réglez la hauteur du moniteur pour que le haut de l’écran soit au niveau ou légèrement au-dessous du niveau des yeux. Vos yeux doivent pointer légèrement vers le bas pour regarder le milieu de l’écran.

• Positionnez le moniteur au minimum à 40 cm et au maximum à 70 cm de vos yeux. La distance optimale est 53 cm.

• Reposez vos yeux régulièrement en regardant un objet situé à au moins 6 mètres. Clignez souvent des yeux.

• Placez le moniteur à un angle de 90° par rapport aux fenêtres et autres sources de lumière pour réduire au maximum les reflets et l’éblouissement. Réglez l’inclinaison du moniteur pour que l’éclairage du plafond ne soit pas reflété par l’écran. 06French 7/11/01, 2:00 pm14Français-15 Français

• Si une lumière réfléchie rend la vision de l’écran difficile, utilisez un filtre antireflet.

• Nettoyez le moniteur LCD avec un chiffon sans peluches et non abrasif. N’utilisez pas de solution de nettoyage ou de nettoyant pour vitres !

• Réglez les commandes de luminosité et de contraste du moniteur pour améliorer la lisibilité.

• Utilisez un support de documents placé près de l’écran.

• Positionnez ce que vous regardez le plus souvent (l’écran ou les documents de référence) directement devant vous pour minimiser les mouvements de la tête lorsque vous tapez.

• Evitez d’afficher des motifs fixes sur l’écran pendant de longues périodes pour éviter la rémanence (persistance de l’image).

• Consultez régulièrement un ophtalmologiste. Ergonomie Pour obtenir une ergonomie maximale, nous recommandons ce qui suit :

• Utilisez les commandes de taille et de position préprogrammées avec des signaux standard.

• Utilisez le réglage couleur préprogrammé.

• Utilisez des signaux non entrelacés avec une fréquence de rafraîchissement vertical de 60 à 75 Hz.
