NÁVOD K OBSLUZE MultiSync LCD1550VM NEC

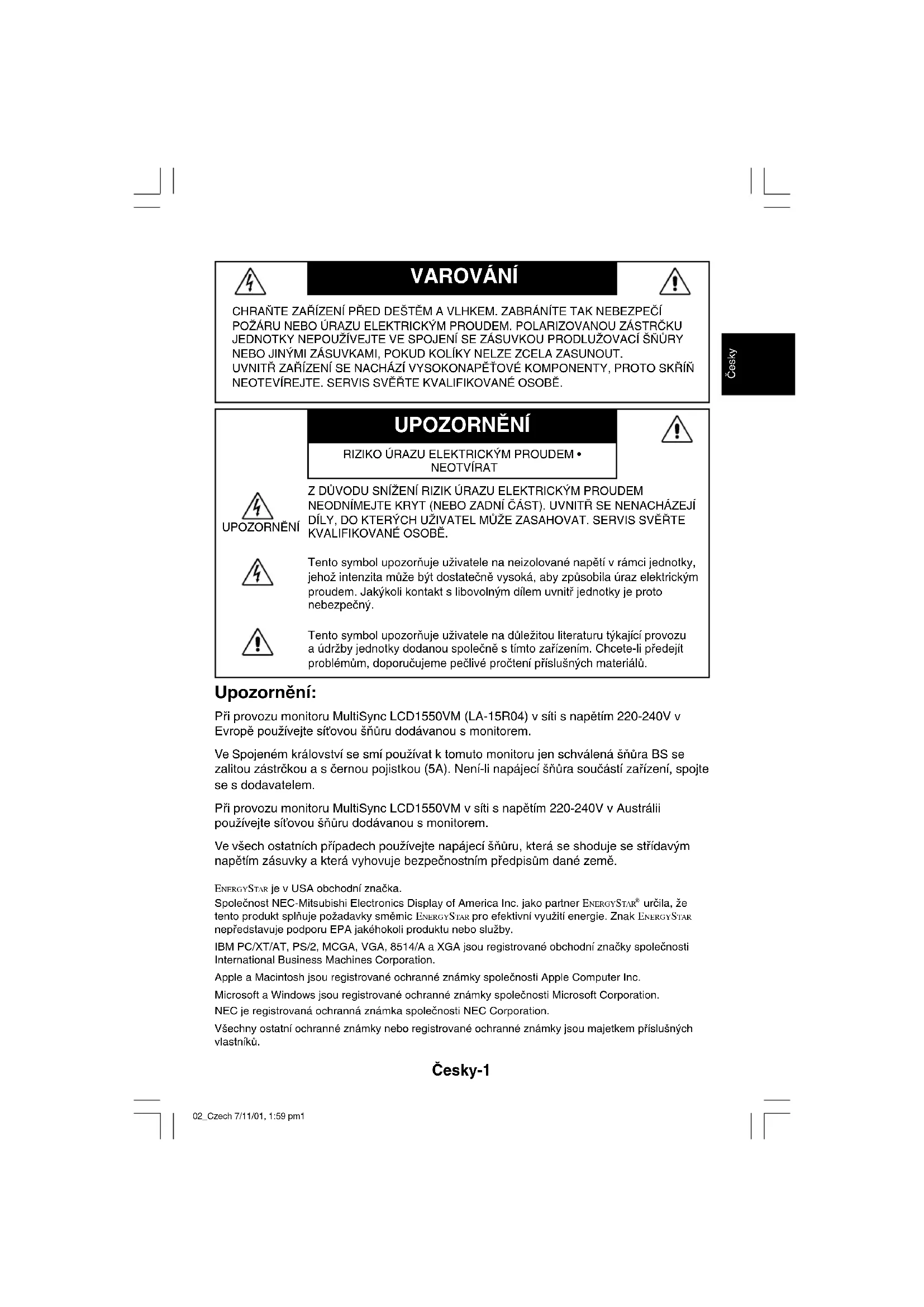

NEOTVÍRAT Upozornûní: Pfii provozu monitoru MultiSync LCD1550VM (LA-15R04) v síti s napûtím 220-240V v Evropû pouÏívejte síÈovou ‰ÀÛru dodávanou s monitorem. Ve Spojeném království se smí pouÏívat k tomuto monitoru jen schválená ‰ÀÛra BS se zalitou zástrãkou a s ãernou pojistkou (5A). Není-li napájecí ‰ÀÛra souãástí zafiízení, spojte se s dodavatelem. Pfii provozu monitoru MultiSync LCD1550VM v síti s napûtím 220-240V v Austrálii pouÏívejte síÈovou ‰ÀÛru dodávanou s monitorem. Ve v‰ech ostatních pfiípadech pouÏívejte napájecí ‰ÀÛru, která se shoduje se stfiídav˘m napûtím zásuvky a která vyhovuje bezpeãnostním pfiedpisÛm dané zemû. ENERGYSTAR je v USA obchodní znaãka. Spoleãnost NEC-Mitsubishi Electronics Display of America Inc. jako partner ENERGYSTAR

urãila, Ïe tento produkt splÀuje poÏadavky smûrnic ENERGYSTAR pro efektivní vyuÏití energie. Znak ENERGYSTAR nepfiedstavuje podporu EPA jakéhokoli produktu nebo sluÏby.IBM PC/XT/AT, PS/2, MCGA, VGA, 8514/A a XGA jsou registrované obchodní znaãky spoleãnostiInternational Business Machines Corporation.Apple a Macintosh jsou registrované ochranné známky spoleãnosti Apple Computer Inc.Microsoft a Windows jsou registrované ochranné známky spoleãnosti Microsoft Corporation.NEC je registrovaná ochranná známka spoleãnosti NEC Corporation.V‰echny ostatní ochranné známky nebo registrované ochranné známky jsou majetkem pfiíslu‰n˘chvlastníkÛ.02_Czech 7/11/01, 1:59 pm1âesky-2 Obsah Dodávka nového monitoru LCD NEC MultiSync* by mûla obsahovat následující poloÏky:

• kabel pro video signál,

• uÏivatelská pfiíruãka,

• CD-ROM (zahrnuje kompletní uÏivatelskou pfiíruãku ve formátu PDF). Pro zobrazení uÏivatelské pfiíruãky musíte mít na poãítaãi nainstalovanou aplikaci Acrobat Reader 4.0.

• PÛvodní krabici a balicí materiál uschovejte pro pfiípadnou pfiepravu nebo odeslání monitoru. 1550VM UÏivatelská pfiíruãka CD-ROMKabel pro video signál Audio kabel Napájecí ‰ÀÛra 02_Czech 7/11/01, 1:59 pm2âesky-3 âesky Rychl˘ start Monitor MultiSync LCD pfiipojíte k poãítaãi následujícím postupem:

“AUDIO INPUT” na zadní stranû monitoru a druh˘ konec k v˘stupu “Audio out” na poãítaãi. Umístûte audio kabel pod svorku B (ObrázekA.1).

3. PC: V poãítaãi pfiipojte odpovídající 15kolíkovou mini-zástrãku D-SUB

signálního kabelu ke konektoru grafické karty (ObrázekB.1). Dotáhnûte v‰echny ‰rouby. Mac: Pfiipojte kabelov˘ adaptér Macintosh monitoru LCD1550VM k poãítaãi (Obrázek C.1). Zapojte 15kolíkovou mini-zástrãku D-SUB signálního kabelu do adaptéru Macintosh monitoru MultiSync LCD1550VM (Obrázek C.1). Dotáhnûte v‰echny ‰rouby.

4. V poãítaãi pfiipojte 15kolíkovou mini-zástrãku D-SUB kabelu pro video

signál k odpovídajícímu konektoru na zadní stranû monitoru (ObrázekD.1). Umístûte kabel pro video signál pod svorku B.

5. K v˘stupu “Headphones” na pfiední stranû rámeãku monitoru

oznaãeného “ ” je moÏné pfiipojit sluchátka (Obrázek E.1). Jsou-li pfiipojená sluchátka, bude zvuk z reproduktorÛ potlaãen. Sluchátka zakoupíte u místního prodejce elektroniky.

6. Pfiipojte napájecí ‰ÀÛru k monitoru MultiSync série LCD a druh˘ konec

zapojte do elektrické zásuvky. Umístûte kabel pro obrazov˘ signál a napájecí ‰ÀÛru pod svorky (Obrázek D.1). Opût nasaìte kryt konektoru a kryt kabelu. POZNÁMKA: Upravte polohu kabelu pod svorkou, aby nemohlo dojít k po‰kození kabelu nebo monitoru. POZNÁMKA: V ãásti Upozornûní této pfiíruãky najdete pokyny k v˘bûru správné napájecí ‰ÀÛry.

7. Hlavní vypínaã na levé stranû monitoru musí b˘t v poloze zapnuto

(ObrázekF.1). Zapnûte pomocí tlaãítka napájení monitor a poãítaã. POZNÁMKA: Hlavní vypínaã pfiedstavuje skuteãn˘ vypínaã. Pokud je tento vypínaã v poloze vypnuto, monitor nelze zapnout pfiedním tlaãítkem. NEP¤EPÍNEJTE vypínaã opakovanû. 02_Czech 7/11/01, 1:59 pm3âesky-4

8. Pfii úvodní instalaci u vût‰iny ãasování funkce bezdotykového auto-

sefiízení automaticky nastaví vhodnû monitor. K dal‰ímu sefiízení pouÏijte následující ovladaãe OSM:

• automatické upravení kontrastu,

• automatické sefiízení. Úpln˘ popis tûchto ovladaãÛ OSM je uveden v kapitole Ovladaãe v této uÏivatelské pfiíruãce. POZNÁMKA: Vyskytnou-li se potíÏe, proãtûte si kapitolu OdstraÀování problémÛ dále v této pfiíruãce. Obrázek C.1 Adaptér kabelu Macintosh (není souãástí v˘bavy) Poãítaãe Macintosh G3 a G4 adaptér kabelu Macintosh nevyÏadují Obrázek B.1 Obrázek A.1 Svorka B 02_Czech 7/11/01, 1:59 pm4âesky-5 âesky Hlavní vypínaã Tlaãítko napájení Obrázek E.1 Obrázek D.1 1550VM Obrázek F.1 Kryt konektoru Kryt kabelu Svorka B 02_Czech 7/11/01, 1:59 pm5âesky-6 Sklon monitoru Uchopte obû strany obrazovky monitoru a upravte sklon podle poÏadavkÛ (Obrázek TS.1). Odstranûní podstavce monitoru pro jiné umístûní Pfiíprava monitoru pro jiné moÏnosti umístûní:

1. Sejmûte kryt konektoru a kabelu (Obrázek R.1).

2. Odpojte v‰echny kabely.

3. Monitor umístûte obrazovkou dolÛ na hladk˘ povrch (Obrázek R.2).

4. OdstraÀte 4 ‰roubky spojující monitor s podstavcem a sejmûte

sestavu podstavce (Obrázek R.2), Monitor je nyní pfiipraven pro alternativní uchycení.

5. Pfiipojte napájecí kabel, kabel signálu a kabel zvuku k zadní stranû

monitoru (Obrázek R.3).

6. Pro upevnûní podstavce pouÏijte obrácen˘ postup.

POZNÁMKA: Jako alternativní montáÏní postup pouÏívejte pouze metodu kompatibilní s normou VESA. Obrázek TS.1 02_Czech 7/11/01, 1:59 pm6âesky-7 âesky Obrázek R.1 Obrázek R.2 Obrázek R.3 Hladk˘ povrch 02_Czech 7/11/01, 1:59 pm7âesky-8

7. Tento displej je navrÏen k pouÏití spolu s pruÏn˘m ramenem.

PfiimontáÏi pouÏijte pfiiloÏené ‰rouby (4 ks). Aby byly splnûny bezpeãnostní poÏadavky, musí b˘t monitor namontován na rameno, které zaruãuje nezbytnou stabilitu s ohledem na hmotnost monitoru. Monitor LCD je moÏno pouÏívat pouze se schválen˘m ramenem (napfi. znaãky GS). Vyjmutí ‰roubÛ Dotáhnûte v‰echny ‰rouby 75 mm 75 mm Tlou‰Èka nosníku (ramene) je 2,0 - 3,2 mm 4 ·ROUBY (max. délka:8,6 mm) PouÏijete-li jin˘ vrut, zkontrolujte hloubku otvoru. Hmotnost kompletu LCD: 3,5 (max.) 02_Czech 7/11/01, 1:59 pm8âesky-9 âesky Zvuk VOLUME (Hlasitost) ¤ídí hlasitost zvuku reproduktorÛ nebo sluchátek. Prvky pro ovládání jasu a kontrastu BRIGHTNESS (Jas) Nastavuje celkovou svûtlost a jas pozadí obrazovky. CONTRAST (Kontrast) Nastavuje jas obrazu vzhledem k pozadí. Nabídka V˘stup z nabídky ovládacích prvkÛ OSM.Pfiejde do hlavní nabídky OSM.Posunuje vyznaãenou plochu vlevo nebo vpravo a zvolínûkterou z nabídek ovládacích prvkÛ.Posunuje vyznaãenou oblast nahoru nebo dolÛ a zvolínûkter˘ z ovládacích prvkÛ.Posunutím li‰ty doleva nebo doprava se zvy‰uje nebosniÏuje hodnota nastavení.Aktivuje funkci automatického sefiízení. Vstoupí dopodnabídky.Posunuje vyznaãenou oblast hlavní nabídky vpravo a zvolínûkter˘ z ovládacích prvkÛ.Obnoví pÛvodní v˘robní nastavení zvoleného ovladaãe.Není-li zobrazena nabídka OSM, ztlumí zvuk reproduktoru. Ovládací prvky Ovladaãe OSM (On-Screen Manager) Ovládací prvky OSM na pfiední stranû monitoru mají následující funkce: Chcete-li spustit ovládání OSM, stisknûte kterékoli z ovládacích tlaãítek ( , , -, +, NEXT). POZNÁMKA: Stisknete-li RESET v hlavní nebo dílãí nabídce, objeví se dialogové okno s varováním, které umoÏní zru‰it funkci RESET pomocí tlaãítka EXIT. Ovládací prvek EXIT

NEXT RESET/MUTE02_Czech 7/11/01, 1:59 pm9âesky-10 AUTO ADJUST (Automatické sefiízení) Nastaví obraz pro nestandardní video vstupy. Automatické sefiízení Automaticky nastaví pozici obrazu, vodorovn˘ rozmûr ajemné nastavení. Poziãní ovládací prvky LEFT/RIGHT (Vlevo nebo vpravo) Ovládá vodorovnou polohu obrazu na zobrazovací plo‰e monitoru LCD. DOWN/UP (Nahoru nebo dolÛ) Ovládá svislou polohu obrazu na zobrazovací plo‰e monitoru LCD. H.SIZE (Vodorovn˘ rozmûr) Upraví vodorovn˘ rozmûr zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. FINE (Jemné doladûní) Zlep‰í zaostfiení, jasnost a stabilitu obrazu zv˘‰ením nebo sníÏením hodnoty tohoto nastavení. Systémy nastavení barev Pût pfiedvoleb pro volbu poÏadovaného nastavení barev. KaÏdé nastavení barvy je provedeno v˘robcem. R,G,B Zv˘‰í nebo sníÏí obsah ãervené, zelené nebo modré barvy v závislosti na provedené volbû. Na obrazovce se objeví zmûna barvy a na li‰tách je vidût smûr (zv˘‰ení nebo sníÏení intenzity barev). Nástroje OSM POSITION (Poloha OSM) Na obrazovce lze zvolit poÏadovanou polohu zobrazení ovladaãe OSM. Volba polohy OSM umoÏÀuje ruãnû nastavit polohu ovládací nabídky OSM smûrem doleva, doprava, dolÛ nebo nahoru. 02_Czech 7/11/01, 1:59 pm10âesky-11 âesky OSM TURN OFF (Vypnutí OSM) Nabídka ovládání OSM zÛstane zobrazena, dokud se pouÏívá. V dílãí nabídce OSM Turn Off (Vypnutí OSM) lze nastavit prodlevu monitoru pro vypnutí nabídky ovládání OSM po posledním stisknutí tlaãítka. Zpfiednastaven˘ch hodnot mÛÏe vybrat tyto prodlevy: 10, 20, 30, 45, 60 a 120 sekund. OSM LOCK OUT (Uzamãení OSM) Tento ovládací prvek zcela uzamkne pfiístup ke v‰em funkcím ovládání OSM. Pfii pokusu o aktivaci ovládání OSM v reÏimu uzamãení se na obrazovce objeví sdûlení, Ïe funkce OSM jsou uzamãeny. K uzamãení funkcí OSM, stisknûte tlaãítko , potom a pfiidrÏte je souãasnû. Chcete-li deaktivovat uzamãení funkcí OSM, stisknûte tlaãítko , potom a pfiidrÏte je souãasnû. RESOLUTION NOTIFIER (Upozornûní na rozli‰ení) Optimální rozli‰ení je 1024 x 768. Je-li zvolena poloÏka ON (Zapnuto), objeví se po 30 sekundách na obrazovce zpráva oznamující, Ïe rozli‰ení není 1024 x 768. FACTORY PRESET (Nastavení z v˘roby) Volba Factory Preset (Nastavení z v˘roby) umoÏÀuje vrátit v‰echna nastavení ovladaãÛ OSM na hodnoty nastavené z v˘roby. Tlaãítko RESET je tfieba podrÏet stisknuté nûkolik vtefiin. K individuálnímu nastavení selze vrátit oznaãením pfiíslu‰n˘ch ovládacích prvkÛ astisknutím tlaãítka RESET. Informace DISPLAY MODE (ReÏim zobrazení) Indikuje aktuální rozli‰ení obrazu a nastavení kmitoãtu monitoru. MONITOR INFO. (Informace o monitoru) Zobrazí model monitoru a jeho sériové ãíslo. 02_Czech 7/11/01, 1:59 pm11âesky-12 Upozornûní OSM Nabídky upozornûní OSM zmizí po stisknutí tlaãítka Exit. NO SIGNAL (Není signál): Tato funkce v pfiípadû nepfiítomnosti signálu zobrazí upozornûní. Po zapnutí monitoru nebo do‰lo-li ke zmûnû vstupního signálu nebo není-li video aktivní, zobrazí se okno No Signal. RESOLUTION NOTIFIER (Upozornûní na rozli‰ení): Tato funkce upozorní na pouÏití optimalizovaného rozli‰ení. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném rozli‰ení, otevfie se okno Resolution Notifier Tuto funkci lze deaktivovat v nabídce TOOL (Nástroje). OUT OF RANGE (Mimo rozsah): Tato funkce doporuãuje optimalizované rozli‰ení a obnovovací kmitoãet. Po zapnutí monitoru nebo pokud do‰lo ke zmûnû vstupního signálu nebo video signál není ve správném kmitoãtu, otevfie se okno Out Of Range. CHECK CABLE (Zkontrolovat kabel): Tato funkce vás vyzve ke kontrole správného pfiipojení v‰ech video vstupÛ na monitoru a poãítaãi. 02_Czech 7/11/01, 1:59 pm12âesky-13 âesky Provozní pokyny Bezpeãnostní opatfiení a údrÏba

• MONITOR NEOTVÍREJTE. Uvnitfi monitoru nejsou Ïádné souãástky, které by si mohl uÏivatel sám opravit. Pfiiotvírání nebo odstraÀování krytÛ se vystavujete nebezpeãí úrazu elektrick˘m proudem a jin˘m rizikÛm. Ve‰keré zásahy tohoto druhu pfienechejte odborníkÛm.

• Dbejte, aby se do monitoru nedostaly tekutiny a nepouÏívejte ho vblízkosti vody.

• Do mezer obalu nezasouvejte Ïádné pfiedmûty. Mohly by se dotknout nebezpeãn˘ch ãástí pod napûtím, coÏ mÛÏe zpÛsobit úraz elektrick˘m proudem, poÏár nebo selhání zafiízení.

• Na napájecí ‰ÀÛru nepokládejte Ïádné tûÏké pfiedmûty. Po‰kození izolace mÛÏe zpÛsobit úraz elektrick˘m proudem nebo poÏár.

• Produkt neumísÈujte na ‰ikmé a nestabilní vozíky, stojany nebo stoly; monitor se mÛÏe pádem váÏnû po‰kodit.

• NeumisÈujte na monitor Ïádné pfiedmûty a nepouÏívejte monitor venku.

• Fluorescenãní trubice v monitoru LCD obsahuje rtuÈ. Pfii likvidaci této trubice se fiiìte normami a pfiedpisy va‰ich úfiadÛ. V níÏe popsan˘ch pfiípadech je nutno okamÏitû odpojit monitor ze sítû apfiivolat odborného technika:

• Dojde k po‰kození napájecí ‰ÀÛry.

• Do monitoru se dostane kapalina nebo monitor upadne na zem.

• Monitor byl vystaven de‰ti nebo vodû.

• Monitor upadne nebo se po‰kodí jeho obal.

• NepouÏívejte monitor na pfiíli‰ teplém, vlhkém nebo pra‰ném místû.

• Nezakr˘vejte vûtrací otvory na monitoru.

• Zajistûte kolem monitoru odpovídající odvûtrávání, aby se nepfiehfiíval. Nezakr˘vejte vûtrací otvory a neumísÈujte monitor do blízkosti topidel a jin˘ch tepeln˘ch zdrojÛ. Nepokládejte na monitor Ïádné pfiedmûty.

• Konektor napájecí ‰ÀÛry je hlavním prostfiedkem pro odpojení systému od pfiívodu elektrického napûtí. Monitor je tfieba nainstalovat blízko elektrické zásuvky, k níÏ máte snadn˘ pfiístup.

• Pro dosaÏení optimálního v˘konu nechejte monitor 20 minut zahfiát.

• Umístûte monitor do takové v˘‰ky, abyste horní ãást obrazovky mûli mírnû pod úrovní oãí. Pohled na stfied obrazovky by mûl smûfiovat mírnû dolÛ.

• Doporuãená minimální vzdálenost monitoru od oãí je 40 cm, maximální 70 cm. Optimální vzdálenost je 53 cm.

• Pfii práci zamûfiujte zrak pravidelnû na nûjak˘ pfiedmût vzdálen˘ nejménû 6 m, sníÏí tak namáhání va‰eho zraku. âasto mrkejte.

• Umístûte monitor v úhlu asi 90° k oknu a jin˘m svûteln˘m zdrojÛm tak, aby se neodráÏely na obrazovce. Monitor sklopte tak, aby se na obrazovce neodráÏela stropní svûtla.

• JestliÏe se nelze odrazu svûtla na obrazovce vyhnout, pouÏívejte filtr jako stínidlo.

• Povrch monitoru LCD ãistûte jemnou látkou, která nepou‰tí vlákna a není agresivní. Rozhodnû nepouÏívejte ãisticí roztoky nebo ãistiãe skel!

• Jas a kontrast nastavte tak, aby byla zaji‰tûna optimální ãitelnost.

• Stojan na dokumenty pouÏívejte v blízkosti obrazovky. UPOZORNùNÍ 02_Czech 7/11/01, 1:59 pm14âesky-15 âesky

• Obrazovku nebo referenãní materiál, se kter˘m pracujete, umístûte pfied sebe, abyste pfii psaní museli co nejménû otáãet hlavou.

• Rozhodnû nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoÏdûní obrazu).

• Choìte pravidelnû na prohlídky k oãnímu lékafii. Ergonomika Pro maximální ergonomickou pohodu doporuãujeme:

• VyuÏívejte v˘robcem nastavenou velikost a polohu (Size a Position) se standardním signálem.

• PouÏijte pfiedvolbu nastavení barev.

• PouÏívejte neprokládané signály s vertikální obnovovací frekvencí vrozsahu 60-75 Hz.
