IAN 397849 - Giocattolo ferroviario Playtive - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giocattolo ferroviario con porto container, treno, nave e faro
Marca	Playtive
Modello	IAN 397849
Età consigliata	Dai 3 anni
Alimentazione della nave	1 pila a bottone CR1632 (3 V)
Alimentazione del faro	2 pile AAA/LR03 (1,5 V ciascuna)
Alimentazione del veicolo USB	Batteria Li-Po 3,7 V, 500 mAh, 1,85 Wh
Tempo di ricarica della batteria	Circa 300 minuti
Autonomia della batteria	Circa 180 minuti
Cavo di ricarica	USB-C (ingresso 5 V, 1 A max)
Funzioni della nave	Luce e suono (si spengono dopo 10 secondi)
Funzioni del faro	Luce (si spegne dopo 30 secondi)
Funzioni del veicolo	Avanti, fermata, indietro (sconsigliato sui ponti)
Tecnologia di riconoscimento dei colori	Piastrine colorate sui binari: viola (stop), blu (suono), rosso (luce), verde (cambio di direzione)
Contenuto della confezione	Terminal container, ponte, nave, faro, veicolo USB, pile, cavo USB, accessori (44 pezzi)
Assemblaggio	Da un adulto, seguire le figure da B a F e K
Manutenzione e pulizia	Pulire con un panno umido; binari da pulire prima del primo utilizzo
Sicurezza	Piccoli elementi (pericolo di soffocamento), luci lampeggianti (rischio di epilessia), contiene magneti
Pile e batterie	Pile non ricaricabili; batteria ricaricabile integrata; non mescolare le pile
Garanzia	3 anni (escluse parti soggette a usura)
Servizio post-vendita	Tel: [phone] (FR), 0800 12089 (BE)
Ricambi	Disponibili per la durata della garanzia
Smaltimento	Conforme DEEE 2012/19/UE; pile separatamente

Domande frequenti - IAN 397849 Playtive

Qual è l'età consigliata per questo giocattolo ferroviario?

Questo giocattolo è adatto a bambini dai 3 anni. Contiene piccoli elementi che possono presentare rischio di soffocamento.

Quali tipi di pile sono necessari?

La nave utilizza una pila CR1632 (3 V). Il faro utilizza due pile AAA/LR03 (1,5 V). Il veicolo USB ha una batteria Li-Po ricaricabile integrata.

Come ricaricare la batteria del veicolo?

Utilizzare il cavo USB fornito (USB-C). Collegarlo al veicolo e a una porta USB di un computer acceso o di una stazione di ricarica. Il tempo di ricarica è di circa 300 minuti.

Perché la mia nave non emette più suono o luce?

Verificare che la pila CR1632 della nave sia inserita correttamente e non sia scarica. Il suono e la luce si spengono automaticamente dopo 10 secondi.

Come utilizzare la tecnologia di riconoscimento dei colori?

Fissare le piastrine colorate (viola, blu, rosse, verdi) sui binari dritti. Il veicolo reagisce in base al colore: viola = stop, blu = suono, rosso = cambio luce, verde = cambio direzione.

Posso utilizzare pile ricaricabili?

No, è sconsigliato utilizzare pile ricaricabili. Utilizzare solo i tipi indicati: CR1632 e AAA/LR03.

Cosa fare se mio figlio ingoia una pila?

Consultare immediatamente un medico. Le pile a bottone al litio possono provocare gravi ustioni chimiche interne. Tenere le pile fuori dalla portata dei bambini.

Come pulire i binari e il giocattolo?

Pulire i binari con un panno umido prima del primo utilizzo. Per il resto del giocattolo, utilizzare un panno umido senza prodotti aggressivi.

Il mio veicolo non si avvia, cosa fare?

Assicurarsi che la batteria sia carica (caricarla tramite USB). Verificare che l'interruttore (16d) sia su ON. Il veicolo può essere fermato premendo il pulsante (16b).

Qual è la durata della garanzia?

La garanzia è di 3 anni dalla data di acquisto, coprendo difetti di materiali e fabbricazione. Le parti soggette a usura (pile, ecc.) non sono incluse.

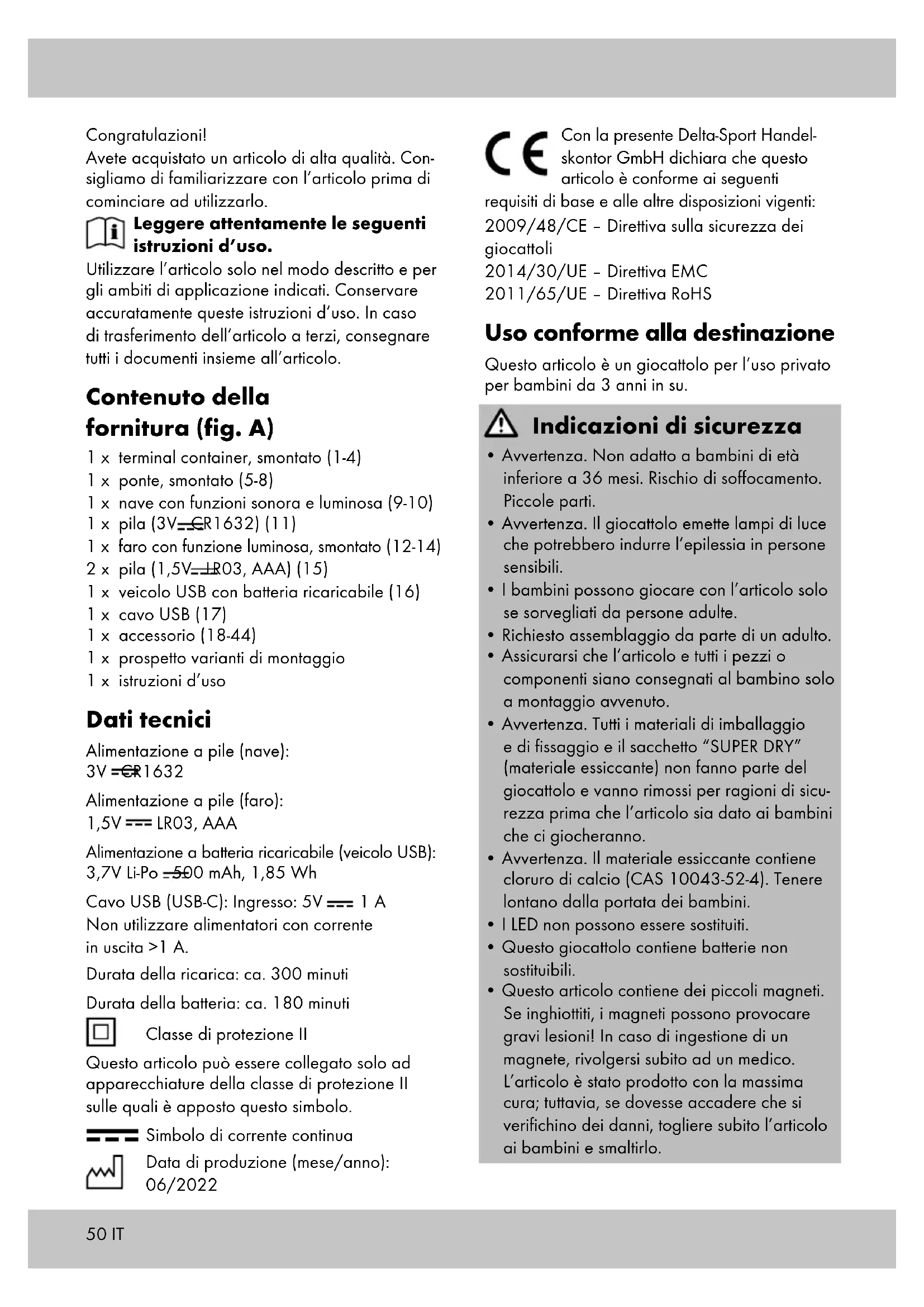

MANUALE UTENTE IAN 397849 Playtive

Avete acquistato un articolo di alta qualità. Consigliamo di familiarizzare con l'articolo prima di cominciare ad utilizzato.

Leggere attentamente le seguenti istruzioni d'uso.

Utilizzato l'articolo solo nel modo descrizione e per gli ambiti di applicazione indicati. Conservare accuramente queste istruzioni d'uso. In caso di trasferimento dell'articolo a terzi, consignare tutti i documenti insieme all'articolo.

Contenuto della fornitura (fig. A)

1 x terminal container, smontato (1-4)
1 x ponte, smontato (5-8)
1 x nave con funzioni sonora e luminosa (9-10)
1 x pila (3V=CR1632) (11)
1 x faro con funzione luminosa, smontato (12-14)
2× pila (1,5V=RO3,AAA) (15)
1 x veicolo USB con batteria ricaricabile (16)
1 x cavo USB (17)
1xaccessorio(18-44)
1 x prospetto varianti di montaggio
1 x istruzioni d'uso

Dati tecnici

Alimentazione a pile (nave):

Alimentazione a pile (faro):

$$ 1, 5 \mathrm {V} = = L R O 3, A A A $$

Alimentazione a batteria ricaricabile (veicolo USB):

$$ 3, 7 V \text {L i - P o} = 5 0 0 \mathrm {m A h}, 1, 8 5 \mathrm {W h} $$

Nonutilizzare alimentatori con corrente in uscita >1 A.

Durata della ricarica: ca. 300 minuti

Durata della batteria: ca. 180 minuti

Classe di protezione II

Questo articolo più essere collegato solo ad apparecchiature della classe di protezione Il sulle quali è apposto questo significolo.

Simbolo di corrente continua

Data di produzione (mese/anno):

$$ 0 6 / 2 0 2 2 $$

CE Con la presente Delta-Sport Handelskontor GmbH dichiara che lostro articolo è conforme ai seguenti

requisiti di base e alle altre disposizioni vigenti:

2009/48/CE - Direttiva sulla sicurezza dei giocattioli

2014/30/UE - Direttiva EMC

2011/65/UE - Direttiva RoHS

Uso conforme alla destinazione

Questo articolo è un giocattolo per l'uso privato per bambini da 3 anni in su.

Indicazioni di sicurezza

• Avverenza. Non adatto a bambini di età inferiore a 36 mesi. Rischio di soffocamento. Piccole parti.
• Avverenza. Il giocattolo emette lampi di luce che potrebbero indurre l'epilessia in persona sensibili.
• I bambini possono giocare con l'articolo solo se sorvegliati da persone adulte.
  Richiesto assemblaggio da parte di un adulto.
• Assicurarsi che l'articolo e tutti i pezzi o componenti siano consegnati al bambino solo a montaggio avvenuto.
• Avvertenza. Tutti i materiali di imballaggio e di fissaggio e il sacchetto "SUPER DRY" (materiale essiccante) non fanno parte del giocattolo e vanno rimossi per ragioni di sicurezza prima che l'articolo sia dato ai bambini che ci giocheranno.
• Avverenza. Il materiale essiccante contiene cloruro di calcio (CAS 10043-52-4). Tenere lontano alla portata dei bambini.
• I LED non possono essere sostituiti.
• Questo giocattolo contiene batterie non sostituibili.

• Questo articolo contiene dei piccoli magneti. Se inghiottiti, i magneti possono provocare gravi lesions! In caso di ingestione di un magnete, rivolgersi subito ad un medico. L'articolo è stato prodotto con la massima cura; tuttavia, se dovesse accadere che si verificchio dei anni, togliere subito l'articolo ai bambini e smaltirlo.

• Prima di ciascun utilizzato, verificare che l'articolo non presenti danni o segni di usura. L'articolo può essere utilizzato solo se in perfetto stato!

• Utilizzare solo quello tipo di pile: CR1632, LRO3.

Avvertenze sulle pile!

• Togliere le pile una volta scariche o in caso di prolongato inutilizzato dell'articolo.
  Nonutilizzare insieme pile di tipi o marche diverse,pile nuove e usate o con capacita diverse,in quanto ci o potrebbe comportare fuoriuscite e danni.
• Quando si insertisce ono pile, fare attenzione alla polarità (+/-).
• Sostituire contemporaneamente tutte le pile e smaltire quale vecchie secondo le disposizione di legge.
• Avverenza! Non è consentito ricaricare lepile o riattivarle con altri mezzi, smontarle, gettarle nel fuoco o cortocircuitarle.
• Conservare sempre lepile fuori della portata dei bambini.
  Non usare batterie ricaricabili.
• La pulizia e la manutenzione a cura dell'u-tente non devono essere eseguite da bambini non sorvegliati.
• Se necessario, pulire i contatti delle pile e dell'apparecchio prima di inserirle.
• Non esporre le pile a condizioni estreme (ad es. termosifoni o raggi diretti del sole). In caso contrario aumenta il rischio di fuoriuscita di liquido.
• Avvertenza. Questo articolo contiene una batteria a moneta (cella a bottone con litio). Se inerita, una batteria a moneta può provocare gravi uszioni chimiche interne.
• Avvertenza. Smaltire quando prima le batterie usate. Tenere le batterie nuove e usate fuori alla portata dei bambini. In caso di sospetta ingestione o introduzione di batterie nel corpo, rivolgersi subito ad un medico.

Pericolo!

• Trattare con estrema cautela una pila daneggiata o che perde liquido e smaltirla al più presto nel rispetto delle norme. Per farlo indossare dei guanti.

• Se si entra in contatto con l'acido della pila, lavare il punto interessato con acqua e sapone. Se l'acido della pila entra in contatto con gli occhi, sciac quarli con acqua e richiedere immediatamente assistenza medica.
  Non cortocircuitare morsetti.

Avvertenze sulla batteria ricaricabile integrata!

Non lasciare mai incustodite le batterie ricaricabili durante la ricarica.
Non ricaricare mai la batteria ricaricabile subito dopo l'utilizzo. Lasciare sempre che la batteria ricaricabile si raffreddi prima di ricaricarla (almeno 5-10 minuti).
- Per ricaricare la batteria ricaricabile utilizzare esclusivamente il cavo USB fornito in dotazione.
- Poiché la batteria ricaricabile si riscalda durante il processo di carica, è necessario assicurare una sufficiente aerazione. Non copire mai l'articolo.
- Se dalla batteria ricaricabile e dall'articolo dovesse fuoriuscire soluzione elettrolitica, evitare il contatto con occhi, mucose e pelle. Sciacquare subito il punto interessato con abbondante acqua pulita e contattare un medico. La soluzione elettrolitica può procurare irritazioni.
- Staccare l'articolo dal cavo USB non appena è completamente carico.
- Caricare l'articolo solo in luoghi chiusi e asciutti. Non caricare mai né conservare l'articolo vicino a grande fonti di calore o a fiamme libero: ciò potrebbe causare un'esplosione della batteria ricaricabile.
- Se la batteria ricaricabile dovesse incendiarsi durante il processo di ricarica, non estinguere il fuoco con l'acqua, ma usare ad esempio sabbia asciutta.
Non lasciare mai l'articolo incustodito durante la procedura di ricarica e fare attenzione a un suo eventuale surriscaldamento.
- Caricare la batteria ricaricabile solo con una temperatura ambiente compresa tra i 5 e i 35^ .
- I contatti di carica sull'apparecchio non devono essere collegati tra loro tramite oggetti metallici.

• Se l'articolo subisce un forte urto, nei successivi 30 minuti lasciarlo in un luogo molto sicuro (ad es. in una scatola metallica).
  Non cercare mai di manipolare, modificare o riparare una batteria ricaricabile o l'articolo.

Montaggio

Per il montaggio dell'articolo, seguire i passaggi descritti nelle fig. B-F.

Componenti del ponte

Montare i componenti del ponte come molto nella fig. K. L'altezza

del ponte cui ose regolata in maniera personalizzata.

Pannelli del porto

Unire i pannelli del porto (21) e (22) con due connettori (36). Inserire infine leitte (23) nei fori dei pannelli del porto collegati.

Ricaricare la batteria ricaricabile (fig. 1)

1. Collegare lo spinotto micro-USB (17a) del cavo USB (17) con il connettore a innesto (16d) della batteria ricaricabile del treno (16).
2. Inserire la spina USB (17b) del cavo USB in una porta USB di un laptop/notebook accesso oppure di una stazione di ricarica con porta USB.

Inserire/sostituire le batterie (fig. G e H)

AVVERTENZA! Osservare le seguenti significazioni per evitare danni meccanici ed elettrici.

Per insere e sostituire le batterie (11), (15), procedere come mostrato nell'fig. G e H.

Indicazione: è necessario un adeguato cacciavite (non fornito in dotazione).

Indicazione: Fare attenzione alla polarità più/meno delle batterie e ad inserire correttamente. Le batterie devono essere inserte completeness nel sostegno.

Varianti di montaggio

Le varianti di montaggio sono reperibili nel prospesso in dotazione.

Nota: nelle varianti di montaggio con molte parti curve in successione i veicoli possono deragliare!

Prima del primo utilizzato pulire le rotaie con un panno umido!

Uso

Faro

Premere il tasto (13a) per accendere o specnere la luce (fig. H).

Nota: se il tasting non viene premuto, la luce si spegne automaticamente dopo ca. 30 secondi.

Nave

• Premere il tasto (10a) per accendere o spegnere la luce e il suono (fig. E).

Nota: la luce e il suono si spengono automaticamente dopo ca. 10 secondi.

Note: agganciare la nave al terminal container solo all'esterno.

Terminal container

Al terminal container, i container possono essere traferiti tra nave, ferrovia e camion.

• Utilizzato il verricello sulla gru per sollevare e abbassare il container.
• Spingere il container e la gru nella posizione desiderata.

Veicolo (fig. J)

• Premere il pulsante (16a) per far muovere il veicolo in avanti.
• Premere il pulsante (16b) per fermare il veicolo.
• Premere il pulsante (16c) per far muovere il veicolo in retromarcia.

Avvertenza! Il veicolo non è stato concepito per procedere in retromarcia su ponti o pendenze.

Nota: il veicolo è spento quando la levetta di controllo (16d) si trovava su "OFF".

Tecnologia di riconoscimento colore

Collocare le placchette colorate sulle guide (44) per utilizzare la和技术ia di riconoscimento del colore (fig. L).

Nota: le placchette colorate possono essere posizionate solo su specifiche guide.

Quando il veicolo (16) atraversa una placchetta colorata, viene indirizzato a seconda del colore:

Colore Reazione

Lilla Il veicolo si ferma brevamente

Blu Si riproduce il suono

Rosso Lo stato della luce varia (accesa/spenta)

Verde Cambio di direzione

Conservazione, pulizia

In caso di mancato utilizzato, riporre l'articolo a temperatura ambiente alla pile in un luogo asciutto e pulito.

Pulire solo con un panno umido e quindi asciugare.

Avvertenza: prima del primo utilizzato pulire tutte le rotaie!

IMPORTANT! Non utilizzato mai detergenti aggressivi.

Smaltimento

Il symbolo accanto indica che esta apparecchiatura è soggetta alla Direttiva 2012/19/UE. Questa direttiva prevede che alla fine del suo periodo di impiego

non sua consentito smaltire questa apparecchia-tura insieme ai normali rifiuti domestici, bensi presso centri di raccolta appositamente allestiti, presso strutture di riciclaggio dei materiali oppure presso aziende di smaltimento.

Rispettate l'ambiente e smaltite i rifiuti correttamente.

Le batterie non devono essere smaltite come rifiuti domestici. Posso sono contentere metalli pesanti tossici e sono soggetti a un trattamento speciale dei rifiuti. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio , Hg = mercurio , Pb = piombo . Pertanto, restituire le batterie usate in un punto di raccolta comunale.

Presso la propria amministrazione comunale o città è possibile ottenerulteri informazioni sullo smaltimento dell'apparecchiatura usata. Smaltire

I'apparecchiatura e la confezione nel rispetto dell'ambiente. Conservare i materiali della confezione (come ad es. i sacchetti) in modo che non siano raggiungibili per i bambini.

Si noti la marcatura dei materiali di imballaggio durante la separazione dei rifiuti, quosti sono contrassegnati da

abbreviazioni (a) e numero (b) con il seguente significato: 1-7: materiali plastici / 20-22: carta e cartone / 80-98: materiali compositi.

L'articolo e i materiali di imballaggio sono riciclabili, smaltirli separatamente per una migliorere gestione dei rifiuti.

Il logo Triman è valido solo per la Francia.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

L'articolo è stato prodotto con la massima cura e fatto un continuo controllo. DELTA-SPORT HANDELSKONTOR GmbH concede ai clienti finali privati, su quello articolo, tre anni di garanzia dalla data di acquisto (termine di garanzia) sulla base delle seguenti disposizioni. La garanzia vale solo per i vizi di materiale e di lavorazione. La garanzia non si estende alle parti soggetti ad un normale degradamento e che siano quindi da considerarsi come pezioni soggetti ad usura (ad es. le batterie) né ai pezioni fragili come ad es. interruptori, batterie ricaricabili oppure pezzi in vetro.

Dalla presente garanzia sono esclude le richieste legate a casi di utilizzo non conforme oppure di abuso dell'articolo, oppure di utilizzo avvenuto non nell'ambito delle condizioni previste oppure del Campo di impiego previsto, oppure in caso di non osservanza delle direttive riportate nelle istruzioni d'uso, a meno che il cliente non dimostri che sussista un vizio di materiale o di lavorazione che non sia riconducibile ad una delle circostanze riportate sopra.

Le richieste di garanzia possono essere avanzate solo entro il relativo termine, su presentazione dello scontrino originale di acquisso. Si prega quando di conservare lo scontrino originale. Il termine di garanzia non sare prolungato a seguito di eventuali riparazioni effettuate sulla base della garanzia, della garanzia obbligatoria prevista per legge oppure di accondiscendenza.

Cio valeancheperlepartisostituiteoppure riparate.

In caso di contestazione rivolgersi dapprima alla hotline di assistenza sotto indicata oppure mettersi in contatto con nei via e-mail. Laddove sussista un caso coperto alla garanzia, l'articolo sare - a nostra discrezione - da nei riparato Gratisamente, sostituito oppure sare rimborsato il prezzo di acquisso. Non sussistono ulteriori diritti derivanti alla garanzia.

I vostri diritti giuridici, in particolare i diritti di garanzia obbligatoria prevista alla legge nei confronti del relativo venditore, non sono limitati alla presente garanzia.

IAN:397849_2201

Assistenza Italia

Tel.: [phone]

E-Mail: [e-mail]
