Produkttyp	Eisenbahnspielzeug mit Containerhafen, Zug, Schiff und Leuchtturm
Marke	Playtive
Modell	IAN 397849
Empfohlenes Alter	Ab 3 Jahren
Stromversorgung des Schiffes	1 Knopfzelle CR1632 (3 V)
Stromversorgung des Leuchtturms	2 AAA/LR03-Batterien (je 1,5 V)
Stromversorgung des USB-Fahrzeugs	Li-Po-Akku 3,7 V, 500 mAh, 1,85 Wh
Ladezeit des Akkus	Etwa 300 Minuten
Akkulaufzeit	Etwa 180 Minuten
Ladekabel	USB-C (Eingang 5 V, 1 A max.)
Funktionen des Schiffes	Licht und Ton (schalten nach 10 Sekunden aus)
Funktionen des Leuchtturms	Licht (schaltet nach 30 Sekunden aus)
Funktionen des Fahrzeugs	Vorwärts, Stopp, Rückwärts (nicht auf Brücken empfohlen)
Farberkennungstechnologie	Farbplättchen auf den Schienen: Violett (Stopp), Blau (Ton), Rot (Licht), Grün (Richtungswechsel)
Lieferumfang	Containerterminal, Brücke, Schiff, Leuchtturm, USB-Fahrzeug, Batterien, USB-Kabel, Zubehör (44 Teile)
Montage	Durch einen Erwachsenen, Abbildungen B bis F und K beachten
Wartung und Reinigung	Mit einem feuchten Tuch reinigen; Schienen vor der ersten Verwendung reinigen
Sicherheit	Kleinteile (Erstickungsgefahr), blinkende Lichter (Epilepsierisiko), enthält Magnete
Batterien und Akkus	Nicht wiederaufladbare Batterien; integrierter wiederaufladbarer Akku; Batterien nicht mischen
Garantie	3 Jahre (außer Verschleißteile)
Kundendienst	Tel: [phone] (FR), 0800 12089 (BE)
Ersatzteile	Während der Garantiezeit erhältlich
Entsorgung	Gemäß WEEE 2012/19/EU; Batterien getrennt entsorgen

Häufig gestellte Fragen - IAN 397849 Playtive

Welches Alter wird für dieses Eisenbahnspielzeug empfohlen?

Dieses Spielzeug ist für Kinder ab 3 Jahren geeignet. Es enthält Kleinteile, die eine Erstickungsgefahr darstellen können.

Welche Batterietypen werden benötigt?

Das Schiff verwendet eine CR1632-Batterie (3 V). Der Leuchtturm verwendet zwei AAA/LR03-Batterien (1,5 V). Das USB-Fahrzeug verfügt über einen integrierten wiederaufladbaren Li-Po-Akku.

Wie wird der Akku des Fahrzeugs aufgeladen?

Verwenden Sie das mitgelieferte USB-Kabel (USB-C). Schließen Sie es an das Fahrzeug und an einen USB-Anschluss eines eingeschalteten Computers oder einer Ladestation an. Die Ladezeit beträgt etwa 300 Minuten.

Warum gibt mein Schiff keinen Ton oder Licht mehr?

Überprüfen Sie, ob die CR1632-Batterie des Schiffes richtig eingelegt und nicht leer ist. Ton und Licht schalten sich automatisch nach 10 Sekunden aus.

Wie verwende ich die Farberkennungstechnologie?

Befestigen Sie die Farbplättchen (violett, blau, rot, grün) auf den geraden Schienen. Das Fahrzeug reagiert je nach Farbe: Violett = Stopp, Blau = Ton, Rot = Lichtwechsel, Grün = Richtungswechsel.

Kann ich wiederaufladbare Batterien verwenden?

Nein, die Verwendung wiederaufladbarer Batterien wird nicht empfohlen. Verwenden Sie nur die angegebenen Typen: CR1632 und AAA/LR03.

Was tun, wenn mein Kind eine Batterie verschluckt?

Suchen Sie sofort einen Arzt auf. Lithium-Knopfzellen können schwere innere Verätzungen verursachen. Halten Sie Batterien von Kindern fern.

Wie reinige ich die Schienen und das Spielzeug?

Reinigen Sie die Schienen vor der ersten Verwendung mit einem feuchten Tuch. Für das restliche Spielzeug verwenden Sie ein feuchtes Tuch ohne aggressive Reinigungsmittel.

Mein Fahrzeug startet nicht, was tun?

Stellen Sie sicher, dass der Akku geladen ist (über USB aufladen). Überprüfen Sie, ob der Schalter (16d) auf EIN steht. Das Fahrzeug kann durch Drücken der Taste (16b) gestoppt werden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 3 Jahre ab Kaufdatum und deckt Material- und Herstellungsfehler ab. Verschleißteile (Batterien usw.) sind ausgeschlossen.

BEDIENUNGSANLEITUNG IAN 397849 Playtive

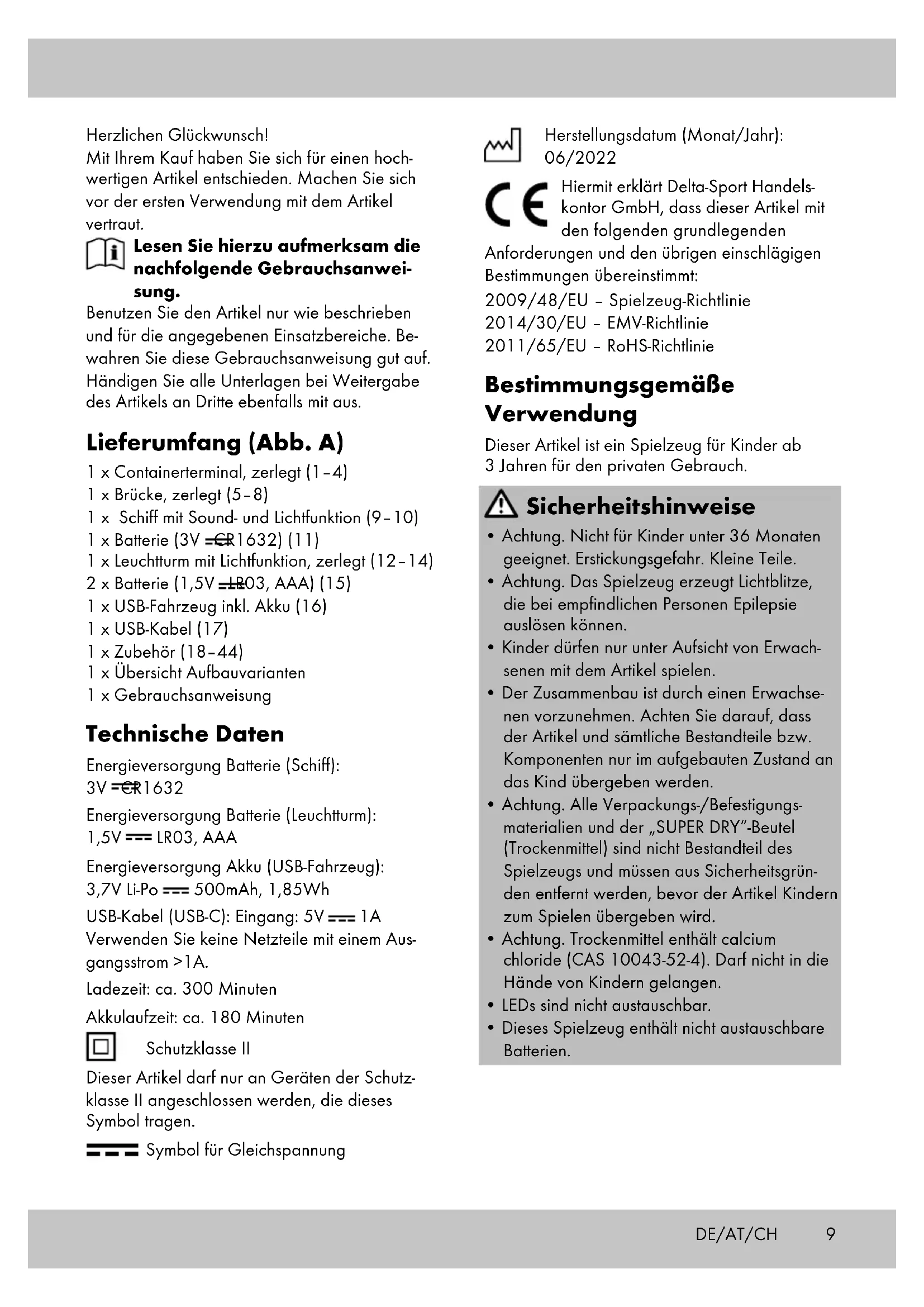

Herzlichen Glückwunsch!

Mit ihrer Kauf haben Sie sich für einen hochwertigen Antikel entschieden. Machen Sie sich vor der ersten Verwendung mit dem Antikel vertraut.

Lesen Sie hierzu aufmerksam die nachfolgende Gebrauchsanweisung.

Benutzen Sie den Antikel nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Gebrauchsanweisung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Artikels an Dritte ebenfalls mit aus.

Lieferumfang (Abb. A)

1 x Containererterminal, zerlegt (1-4)
1 x Brücke, zerlegt (5-8)
1 x Schiff mit Sound- und Lichtfunktion (9- 10)
1 x Batterie (3V = CR 1632) (11)
1 x Leuchtturm mit Lichtfunktion, zerlegt (12-14)
2× Batterie (1,5V=±03, AAA) (15)
1 x USB-Fahrzeug inkl. Akku (16)
1xUSB-Kabel(17)
1 x Zubehör (18-44)
1 x Übersicht Aufbauvarianten
1 x Gebrauchsanweisung

Technische Daten

Energieversorgung Batterie (Leuchtturm):

$$ 1, 5 \mathrm {V} = = L R O 3, A A A $$

Energieversorgung Akku (USB-Fahrzeug):

$$ 3, 7 V \text {L i - P o} = = 5 0 0 m A h, 1, 8 5 W h $$

Verwenden Sie keine Netzele mit einem Ausgangsstrom >1A

Ladezeit: ca. 300 Minuten

Akkulaufzeit: ca. 180 Minuten

Schutzklasse II

Dieser Artikelarf nur an Geraten der Schutzklasse II angeschlossen werden, die diesen Symboltragen.

Symbol für Gleichspannung

Herstellungsdatum (Monat/Jahr):

06/2022

Hiermit erklart Delta-Sport Handels-kontor GmbH, dass dieser Artikel mit den folgenden grundlegenden

Anforderungen und den übrigen einschlagigen Bestimmungen übereinstimmt:

2009/48/EU - Spielzeug-Richtlinie

2014/30/EU - EMV-Richtlinie

2011/65/EU - RoHS-Richtlinie

Bestimmungsgemäß Verwendung

Dieser Artikel ist ein Spielzeug für Kinder ab 3 Jahren für den privaten Gebrauch.

Sicherheitshinweise

• Achtung. Nicht für Kinder unter 36 Monaten geeignet. Erstickungsgefahr. Kleine Teile.
• Achtung. Das Spielzeug erzeugt Lichtblitze, die bei empfindlichen Personen Epilepsie auslösen können.
• Kinder)durfenur unter Aufsicht von Erwachsenenmit dem Artikel spielen.
• Der Zusammenbau ist durch einen Erwachsenen vorzunehmen. Achten Sie daraufuf, dass der Antikel und ähnliche Bestandteile bzw. Komponenten nur im aufgebauten Zustand an das Kind übergeben werden.
• Achtung. Alle Verpackungs-/Befestigungsmaterialien und der „SUPER DRY"-Beutel (Trockenmittel) sind nicht Bestandteil des Spielzeugs und müssen aus Sicherheitsgrunden entfernt werden, bevor der Antikel Kindern zum Spielen übergeben wird.
• Achtung. Trockenmittel enthalt calcium chloride (CAS 10043-52-4). Darf nicht in die Höhe von Kindern gelangen.
• LEDs sind nicht austauschbar.

• Dieses Spielzeug enthalt nicht austauschbare Batterien.

• Dieser Antikel enthalt keine Magnete. Verschluckte Magnete konnen schwerwiegende Verletzungen herbeiführen! Sollte ein Magnet verschlukt werden,uchen Sie sofort einen Arzt auf. Der Antikel wird unter großter Sorgfalt hergestellt, sollte es davon vorkommen, dass Beschädigungen auftreten, entfernen Sie den Antikel unverzüglich von Kindern und entsorgen Sieihn.

• Prufen Sie den Antikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen. Der Antikelarf nur in einwandfreiem Zustand verwendet werden!
• Verwenden Sie nur den Batterietyp: CR1632, LRO3.

Warnhinweise Batterien!

• Entfernen Sie die Batterien, wenn diese verbraucht sind oder der Antikel längerere Zeit nicht verwendet wird.
• Benutzen Sie keine verschiedene Batterie-Typen, -Marken, keine neuen und gebrauchten Batterien miteinander oder solche mit entsprechlicher Kapazität, da diese auslaufen und damit Schäden verursachen können.
• Beachten Sie die Polarität (+/-) beim Einlagen.
  Tauschen Sie alle Batterien gleichzeitig aus und entsorgen Sie die alten Batterien vorschrifsmäßig.
• Warning! Batterien dürfen nicht geladen oder mit anderen Mitteln reactiviert, nicht auseinan-dergenommen, nicht ins Feuer geworfen oder kurzgeschlossen werden.
  Bewahren Sie Batterien immer außerhalb der Reichweite von Kindern auf.
• Verwenden Sie keine wiederaufladbaren Batterien!
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Reinigen Sie bei Bedarf und vor dem Einlagen die Batterie- und Gerätekontakte.

• Setzen Sie die Batterien keinen extremen Bedingungen aus (z. B. Heizkörper oder direkte Sonneneinstrahlung). Es besteht ansonsten erhöhte Auslaufgefahr.

• Achtung. Dieser Artikel enthalt eine Munzbat-. terie (Knopfelle mit Lithium). Eine Munzbat-. terie kann bei Verschlucken schwerwiegende innere chemische Verbrennungen verursachen.

• Achtung. Gebrauchte Batterien umgehend entsorgen. Neue und gebrauchte Batterien von Kindern fernhalten. Bei Verdacht auf Verschlucken oder Eindringen von Batterien in den Körper sofort medizinische Hilfe hinzuziehen.

Gefahr!

Gehen Sie mit einer beschädigten oder auslaufenden Batterie außer st vorsichtig um und entsorgen Sie diese umgehend vorschrifsmäßig. Tragen Sie damit Handschuhe.
- Wenn Sie mit Batteriesäure in Berührung kommt, waschen Sie die betreffende Stelle mit Wasser und Seite. Gelangt Batteriesäure in Ihr Auge, spulen Sie es mit Wasser aus und begeben Sie sich umgehend in arztliche Behandlung!
Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

Warnhinweise integrierter Akku!

Laden Sie Akkus niemals unbeaufsichtigt.
- Laden Sie den Akku niemals unmittelbar nach dem Gebrauch. Lassen Sie den Akku immer erst abkühlen (min. 5-10 Minuten).
- Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte USB-Kabel.
Da sich der Akku während des Ladevorgangs erwartmt, ist es erforderlich, auf eine ausreichende Beluftung zu achten. Decken Sie den Artikel niemals ab.
- Sollte aus dem Akku und dem Antikel Elektrolytösung auslaufen, vermeiden Sie den Kontakt mit Augen, Schleimhäuten und Haut. Spulen Sie betroffene Stellen sowie mit reichlich klarem Wasser unduchen Sie einen Arzt auf. Die Elektrolytösung kann Reizungen hervorrufen.
- Trennen Sie den Antikel vom USB-Kabel, wenn dieser vollständig aufgeladen ist.

• Der Antikelarf nur in trockenen, geschlossen Innenraumen geladen werden. Laden und lagern Sie den Antikel niemals in der Nareh von groBen Hitzequellen oder offenem Feuer, dies konnte eine Explosion des Akkus zur Folge haben.
• Sollte der Akku während des Ladevorganges brennen, Löschen Sieihn nicht mit Wasser, sondern beiselsweise mit trockenem Sand.
• Lassen Sie den Antikel während des Ladevorganges nicht unbeaufsichtigt und achten Sie auf eine eventuelle Überhitzung.
• Laden Sie den Akku nur bei einer Umgebungs-temperatur von 5 - 35^
  Die Ladekontakte am Gerät dürfen nicht durch metallische Gegenstände verbunden werden.
• Ist der Artikel einem starken Schlag ausgesetzt gewesen, lagern Sie diesen für die{nachsten 30 Minuten an einem sehr sicheren Ort (z. B. in einer Metallkiste).
• Versuchen Sie niemals, einen Akku oder den Antikel zu manipulieren, modifizieren oder zu reparieren.

Aufbau

Beachten Sie für den Aufbau des Artikels die Einzelschritte, wie in Abb. B-F gezeigt.

Brückenelemente

Bauen Sie die Brückenelemente, wie in der Abb. K gezeigt, zusammen. Die Höhe der Brücke ist individuell einstellbar.

Hafenplatte

Verbinden Sie die Hafenplatten (21) und (22) mit zwei Konnektoren (36). Drücken Sie anschließend die Poller (23) in die Licher der zusammengesetzen Hafenplatte.

Akku Iaden (Abb. I)

1. Verbinden Sie den USB-Stecker (17a) des USB-Kabels (17) mit der Akku-Steckverbindung (16d) des Zuges (16).
2. Stecken Sie den USB-Stecker (17b) des USB-Kabels in einen USB-Port eines eingeschalteten Laptops/Notebooks oder einer Ladestation mit USB-Port.

Batterien einsetzen/ auswechseln (Abb. G und H)

ACHTUNG! Beachten Sie folgende Anweisungen, um mechanische und elektrische Beschädigungen zu vermeiden.

Zum Einsetzen und Auswechseln der Batterien (11), (15) gehen Sie vor, wie in Abb. G und H gezeigt.

Hinweis: Sie benötigen einen geeigneten Schraubendreher (nicht im Lieferumfang enthalten).

Hinweis: Achten Sie auf die Plus-/Minus-Pole der Batterien und auf das korrekte Einsetzen. Die Batterien müssen sich komplet in der Batteriehalterung befinden.

Aufbauvarianten

AufbauvariantenfindenSieinderebiliegenden Übersicht.

Hinweis: Bei Aufbauvarianten mit vielen aufeinanderfolgenden Kurventeilen konnen die Fahrzeuge eventuell entgleisen!

Die Schieren vor dem ersten Gebrauch mit einem feuchten Tuch reinigen!

Verwendung

Leuchtturm

Drücken Sie die Taste (13a), um das Licht an-bzw. auszuschalten (Abb. H).

Hinweis: Wird die Taste nicht betägt, schaltet sich das Licht nach ca. 30 Sekunden automatisch aus.

Schiff

• Drücken Sie die Taste (10a), um das Licht und den Sound an-bzw. auszuschalten (Abb. E).

Hinweis: Das Licht und der Sound schalten sich nach ca. 10 Sekunden automatisch aus.

Hinweis: Docken Sie das Schiff nur außen am Containererterminal an.

Containerterminal

Am Containerterminal konnen die Container zwischen Schiff, Eisenbahn und LKW umgeschlagen werden.

• Verwenden Sie die Seilwinde am Kran, um die Container nach oben oder nach unter zu bewegen.

• Schieber Sie Containerbrücke und Kran in die gewünschte Position.

Fahrzeug (Abb. J)

• Drücken Sie auf die Taste (16a), um das Fahrzeug vorwärts fahren zu halten.
• Drücken Sie auf die Taste (16b), um das Fahrzeug zu stoppen.
• Drücken Sie auf die Taste (16c), um das Fahrzeug ruckwärts fahren zu halten.

Achtung! Das Fahrzeug ist nicht für das Rückwärtsfahren auf Brücken oder Steigungen entwickelt worden.

Hinweis: Das Fahrzeug ist aus, wenn sich der Steuerungsstift (16d) auf OFF befindet.

Farberkennungstechnologie

Bringen Sie die Farbplättchen (44) an den Schieren an, um die Farberkennungstechnologie zu nutzen (Abb. L).

Hinweis: Die Farbplattchen setzen sich nur auf geraden Schieren platzieren.

Fahrtdas Fahrzeug(16)über ein Farbplattchen, wirdesentsprechend der Farbe gesteuer:

Farbe Reaktion
Lila Fahrzeug	stoppt kurz
Blau Sound ertönt
Rot Lichtzustand	ändert sich (an/aus)
Grün Fahrtrichtungswechsel

Lagerung, Reinigung

Lagern Sie den Antikel bei Nichtbenutzung immer trocken, sauber, ohne Batterien und bei Raumtemperatur.

Nur mit einem feuchten Reinigungstuch reinigen und anschließend trockenwischen.

Achtung: Die Schieren sollen vor dem ersten Gebrauch gereinigt werden!

WICHTIG! Nie mit scharfen Reinigungsmitteln reinigen.

Hinweise zur Entsorgung

Die durchgestrichene Mülltonne ist ein Verbraucherhinweis der Richtlinie 2012/19/EU und weist daraufhin, dass

deses Gerät am Ende seiner Nutzungsszeit nicht im Hausmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet ihren Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerats haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugegeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerats, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größter als 25 cm sind.

Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten.

Bitte entnehmer Sie vor der Rückgabe Batterien oder Akkus, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können, und führen diese einer separaten Sammlung zu.

Batterien/Akkus)dürfen nicht über den Hausmüll entsorgt werden. Sie konnen giftinge Schwermetalle enthalten und unterliegen der Sondermullbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien/Akkus bei einer communa- len Sammelstelle ab.

Weitere Informationen zur Entsorgung des ausgedienten Geräts erhalten Sie bei ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie das Gerät und die

Verpackung umweltschonend. Bewahren Sie Verpackungsmaterialien (wie z. B. Folienbeutel) für Kinder unerreichbar auf.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeich-

net mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe. Der Antikel und die Verpackungsmaterialien sind recyclbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung.

Das Triman-Logo gilt nur für Frankreich.

Hinweise zur Garantie und Serviceabwicklung

Der Antikel wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. DELTA-SPORT HANDELSKONTOR GmbH räumt privaten Endkunden auf diesen Antikel drei Jahre Garantie ab Kaufdatum (Garantiefrist) nach Maßgabe der folgenden Bestimmungen ein. Die Garantie gilt nur für Material- und Verarbeitungsfehler. Die Garantie erstreckt sich nicht auf Teile, die der normalen Abnutzung unterliegen und deshalb als Verschleibe teile anzusehen sind (z. B. Batterien) sowie nicht auf zerbrechliche Teile, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Ansprüche aus dieser Garantie sind ausge-schlossen, wenn der Antikel unsachgemäß oder missbrauchlich oder nicht im Rahmen der vorgesehenen Bestimmung oder des vorgesehenen Nutzungsumfangs verwendet wurde oder Vorgaben in der Anleitung/Anweisung nicht beachtet wurden, es sei dess, der Endkunde weist nach, dass ein Material- oder Verarbeitungsfehler vorliegt, der nicht auf einem der vorgenommen Umstände beruht.

Ansprüche aus der Garantie können nur innerhalb der Garantiefrist unter Vorlage des Originalkassenbelegs geltend gemacht werden.itte bewahren Sie deshalb den Originalkassenbeleg auf.Die Garantiefrist wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlangert.

Dies gilt auch für ersetzte und reparierte Teile.
Bitte wenden Sie sich bei Beanstandungen
zunachst an die unterstehende Service-Hotline
oder setzen Sie sich per E-Mail mit uns in Verbindung. Liegt ein Garantiefall vor, wird der Artikel von uns - nach unserer Wahl - fur Sie kostenlos repariert, ersetzt oder der Kaufpreis erstattet.
Weitere Rechte aus der Garantie bestehen nicht.
hre gesetzlichen Rechte, insbesondere Gewährleistungsansprüche gegenüber dem jeweiligen Verkaufer, werden durch diese Garantie nicht eingeschränkt.

IAN:397849_2201

DE Kundenservice Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Osterreich

Tel.: [phone] (O,15 EUR/Min.)

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

E-Mail: [e-mail]
