HG05205A - Illuminazione Livarno Lux - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HG05205A Livarno Lux in formato PDF.
| Tipo di prodotto | Tenda luminosa a LED per interni ed esterni |
| Marca | Livarno Lux |
| Modello | HG05205A |
| Colore dei LED | Bianco caldo |
| Numero di LED | Non sostituibili, potenza totale 3,6 W |
| Potenza assorbita | 4,5 W |
| Tensione di ingresso (alimentatore) | 220-240 V~, 50/60 Hz |
| Tensione di uscita (alimentatore) | 30 V~, 3,6 W |
| Grado di protezione | IP44 (protetto contro gli spruzzi d'acqua) |
| Classe di protezione | II (alimentatore) |
| Lunghezza del cavo di alimentazione | Circa 10 m |
| Dimensioni della tenda luminosa | 2 m x 1 m |
| Contenuto della confezione | 1 tenda luminosa LED, 1 alimentatore, 1 manuale di istruzioni |
| Modalità di illuminazione | 8 modalità: combinazione, onde luminose, sequenziale, slow-glow, sfarfallio, cambio colore lento, scintillante, luce continua |
| Funzione timer | Ciclo automatico di 6 ore di illuminazione e 18 ore di pausa, ripetizione giornaliera |
| Utilizzo | Interno ed esterno, solo per uso domestico |
| Manutenzione | Pulire con un panno asciutto e non lanuginoso; non utilizzare acqua né solventi |
| Sicurezza | Rischio di scossa elettrica: scollegare prima della pulizia, non immergere, non aprire i componenti elettrici |
| Riparabilità | LED non sostituibili; alimentatore sostituibile solo da un professionista |
| Garanzia | 3 anni dalla data di acquisto |
| Certificazioni | GS, CE, SELV |
Domande frequenti - HG05205A Livarno Lux
Domande degli utenti su HG05205A Livarno Lux
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Illuminazione in formato PDF gratuitamente! Trova il tuo manuale HG05205A - Livarno Lux e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HG05205A del marchio Livarno Lux.
MANUALE UTENTE HG05205A Livarno Lux
Indicazioni per l'uso e per la sicurezza
SI
LED-SVETLOBNAZAVESA
IT Indicazioni per l'uso e per la sicurezza Pagina 113
Legenda dei pittogrammi utilizzati......Pagina 31
Introduzione......Pagina 32
Utilizzo secondo la destinazione d'uso....Pagina 32
Contenuto della confezione....Pagina 33
Descrizione dei componenti....Pagina 33
Specifiche tecniche ......Pagina 33
Avvertenze in materia di sicurezza......Pagina 34
Utilizzo....Pagina 37
Funzione timer....Pagina 38
Pulizia e cura....Pagina 38
Garanzia....Pagina 39
Gestione dei casi in garanzia....Pagina 40
Assistenza....Pagina 41
| Legenda dei pittogrammi utilizzati | |||
 | Leggere le istruzioni! |  | Dispositivo a funzionamento indipendente |
 | Tensione/corrente alternata |  | Trasformatore di sicurezza anti-cortocircuito |
 | Tensione/corrente continua |  | Polarità di connessione alla rete (catena luminosa) |
 | Hertz (frequenza) |  | Questo simbolo in-dica che il prodotto deve essere colle-gato alla rete elet-trica per funzionare. |
 | Watt (potenza attiva) | ||
 | Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto. |  | Avvertenza! Pericolo di folgorazione! |
 | Protezione contro gli spruzzi d'acqua | ||
 | Classe di isolamento II |  | Timer di 6 ore con ri-petizione automatica a ritmo giornaliero |
 | Rispettare le avver-tenze e le indicazioni per la sicurezza! | [25x6] | Avvertenze di sicurezza Istruzioni per l'uso |
Legenda dei pittogrammi utilizzati

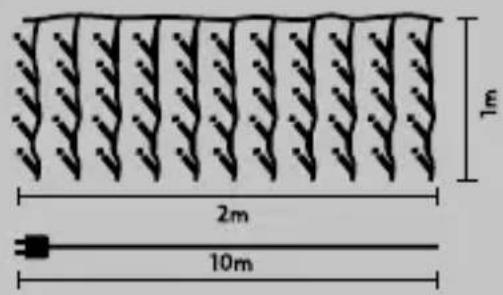

Questo simbolo indica che la lunghezza del cavo di alimentazione è di ca. 10 m e la grandezza della catena luminosa a LED è di ca. 2 m x 1 m.
Tenda luminosa a LED
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
Utilizzo secondo la destinazione d'uso
Questo prodotto è idoneo all'utilizzo in ambienti interni. Il prodotto è destinato esclusivamente all'utilizzo in ambienti domestici privati e non per un uso commerciale.
- Contenuto della confezione
1 tenda luminosa a LED
1 alimentatore
1 manuale di istruzioni per l'uso
- Descrizione dei componenti
1 Catena luminosa a LED
2 | Tasto timer
3 Presa
4 Alimentatore
5 Spina del cavo di alimentazione
6 Dado a risvolto
- Specifiche tecniche
Catena luminosa + alimentatore:
Potenza assorbita: HG05205A: 4,5 W
HG05205B: 4,5 W
Catena luminosa a LED 1:
Tensione di esercizio: 30 V ===
LED (in totale): 3,6 W (i LED non sono sostituibili)
Grado di protezione: IP44 (protezione antispruzzo)
Catena luminosa (modello n° HG05205A / HG05205B)
Omologato GS.
Colore del LED: HG05205A: bianco caldo
HG05205B: bianco freddo
Alimentatore 4:
Tensione nominale
primaria: 220-240V\~, 50/60Hz
Tensione nominale
secondaria: 30V ===, 3,6W
Grado di protezione: IP44 (protezione antispruzzo)
Classe di isolamento:
Alimentatore (modello n° DS-300AC0360CHs-IP44) Omologato GS.
SELV: bassissima tensione di sicurezza (safety
extra low voltage)
Tc: temperatura dell'alloggiamento nel punto
indicato
Avvertenze in materia di sicurezza
Il diritto di garanzia decade in caso di danni provocati dall'inosservanza delle istruzioni contenute nel presente manuale di istruzioni per l'uso! Si declina ogni responsabilità per danni indiretti! Si declina ogni responsabilità per danni a cose e persone causati da un uso improprio o dall'inosservanza delle avvertenze in materia di sicurezza!
PERI COLATENMORIE DI
INFORTUNIO PER BAMBINI E INFANTI! Non
lasciare mai i bambini inosservati con il materiale di imballaggio. Sussiste un pericolo di soffocamento a causa del materiale di imballaggio. Spesso i bambini sottovalutano i pericoli. Tenere sempre il prodotto fuori dalla portata dei bambini.
Questo prodotto non è un giocattolo: tenere fuori dalla portata dei bambini. I bambini potrebbero non riconoscere i pericoli derivanti dall'uso del prodotto.
Questo prodotto può essere usato da bambini a partire dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali limitate, oppure senza esperienza e conoscenza in merito, qualora sorvegliati o istruiti circa un uso sicuro del prodotto e che comprendano i pericoli ad esso connessi. I bambini non possono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini senza la supervisione di un adulto.
Assicurarsi che il prodotto venga montato solamente da una persona esperta.
ATTENZIONE! PERICOLO DI SURRISCALDAMENTO! Non mettere in funzione il prodotto quando all'interno della confezione.
Dopo l'uso, conservare il prodotto nella confezione per evitare un danneggiamento involontario.
Non tirare il cavo del prodotto ed assicurarsi che sia posato in maniera tale che nessuno possa inciamparvi o camminarci sopra.
Il prodotto può essere utilizzato su tutte le superfici che hanno un grado di infiammabilità nella norma.
Non fissare ulteriori oggetti sul prodotto.
Evitare un eventuale pericolo di morte indotto da folgorazione!
Prima dell'uso, assicurarsi che l'alimentazione di rete presente coincida con la tensione d'esercizio necessitata dal prodotto (220-240V\~).
- Prima di ogni collegamento alla rete elettrica controllare il prodotto per verificare l'eventuale presenza di danni.
Non utilizzare mai il prodotto qualora si rilevassero danneggiamenti.
Il cavo esterno flessibile del prodotto non può essere sostituito; qualora il cavo fosse danneggiato, il prodotto deve essere smaltito.
Il prodotto non contiene componenti la cui manutenzione può essere
eseguita ad opera dell'utente. Non è possibile sostituire i LED.
Utilizzare il prodotto soltanto con il tipo di alimentatore fornito della tipologia indicata (modello n° DS-300AC0360CH-IP55), altrimenti ogni diritto di garanzia decade.
Non aprire mai nessuno dei componenti elettrici e non inserirvi alcun oggetto.
■ Proteggere il prodotto da spigoli vivi, sollecitazioni meccaniche e superfici calde.
Non fissare con ganci o chiodi affilati.
Staccare sempre l'alimentatore dalla presa di corrente prima del montaggio, dello smontaggio o della pulizia.
Non toccare con mani bagnate né la spina del prodotto, né il prodotto stesso.
Il prodotto non può essere collegato elettricamente con un'altra catena luminosa.
ATTENZIONE – È VIETATO UTILIZZARE LA PRESENTE CATENA LUMINOSA SENZA AVER FISSATO CORRETTAMENTE TUTTE LE GUARNIZIONI.
In caso di inutilizzo prolungato (ad es. durante le vacanze) scollegare il prodotto dalla rete elettrica.
Per domande o dubbi riguardo al prodotto, rivolgersi ad un elettricista.
Il prodotto è resistente agli spruzzi d'acqua (IP44), laddove la presa di corrente rispetti i parametri minimi di sicurezza.
Si noti che finché l'alimentatore è collegato alla presa elettrica riceve un'alimentazione elettrica, seppure minima, anche quando il prodotto non è in funzione. Per uno spegnimento completo, estrarre l'alimentatore dalla presa di corrente.
■ I LED non sono sostituibili.
Sostituire l'intero prodotto quando i LED giungono al termine della propria vita media.
Il driver LED deve essere sostituito esclusivamente da personale qualificato.
Utilizzo
Nota: rimuovere dal prodotto l'intero materiale di imballaggio.
Nota: il prodotto dispone di oltre otto modalità luminose diverse.
Inserire la spina del cavo di alimentazione nella presa 3 dell'alimentatore 4.
Stringere il dado a risvolto 6 in senso orario.
Inserirel'alimentatore 4 nella presa di corrente.
□ Premere il tasto Timer 2 per accendere il prodotto.
Premere il tasto Timer 2 per passare da una modalità luminosa all'altra. Una volta raggiunta la modalità luminosa 8, il prodotto si spegne di nuovo premendo il tasto un'altra volta.
La modalità luminosa è rappresentata come segue:
- Combinazione (combinazione di tutte le modalità luminose)
- Ondulata (l'illuminazione LED funziona con una frequenza a intensitàdiversa)
- Sequenziale (i LED si illuminano a turno)
- Slow-Glow (i LED si illuminano lentamente a turno)
- Intermittenza (i LED lampeggiano a turno)
- Cambio di colore lento (i LED si illuminano e cambiano lentamentecolore)
- Lampeggio (i LED lampeggiano a turno)
- Luce fissa (tutti i LED sono accesi)
- Spegnimento
È possibile applicare o attaccare il prodotto della superficie desiderata con il materiale di montaggio adeguato (non in dotazione), ad es. con fascette serracavo.
Funzione timer
La funzione timer si avvia sempre nell'ultima modalità luminosa selezionata (si veda capitolo „Utilizzo“).
Per attivare la funzione Timer, premere e tenere premuto per 2 secondi il tasto Timer 2 dopo aver collegato il prodotto all'alimentazione elettrica. Il tasto Timer 2 si illumina di verde quando la funzione timer è attiva.
Il prodotto si illumina in modalità fissa per 6 ore con una successiva pausa di 18 ore. Una volta riacceso, il prodotto si illumina per altre 6 ore con una successiva pausa di 18 ore.
☐ Per disattivare la funzione Timer, premere il e tenere premuto per 2 secondi tasto Timer 2 e la luce del tasto Timer 2 si spegnerà.
□ Quando la funzione Timer è spenta, il prodotto emette una luce fissa. Estrarre l'alimentatore 4 dalla presa di corrente per spegnere completamente il prodotto.
Pulizia e cura
ATTENZIONE! PERICOLO DI FOLGORAZIONE! Per prima cosa estrarre l'alimentatore 4 dalla presa di corrente.
ATTENZIONE! PERICOLO DI FOLGORAZIONE! Per motivi di sicurezza elettrica, il prodotto non deve mai essere pulito con acqua o altri liquidi e tanto meno immerso in acqua.
Non usare solventi, benzina o simili. Altrimenti il prodotto potrebbe danneggiarsi.
Per la pulizia utilizzare solamente un panno asciutto e privo di peli.
In caso di sporco ostinato, pulire bene con un panno leggermente umido.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o citta dina.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
Il prodotto e il materiale da imballaggio sono riciclabili, soggetto a responsabilità estesa del produttore. Smaltire separatamente per un ottimale trattamento dei rifiuti, seguendo i simboli illustrati sulla confezione. Il logo Triman è valido solamente per la Francia.
- Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 390543_2201) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
IT Assistenzaltalia
Tel.: 800790789
E-Mail: owim@lidl.it
CE IP44
