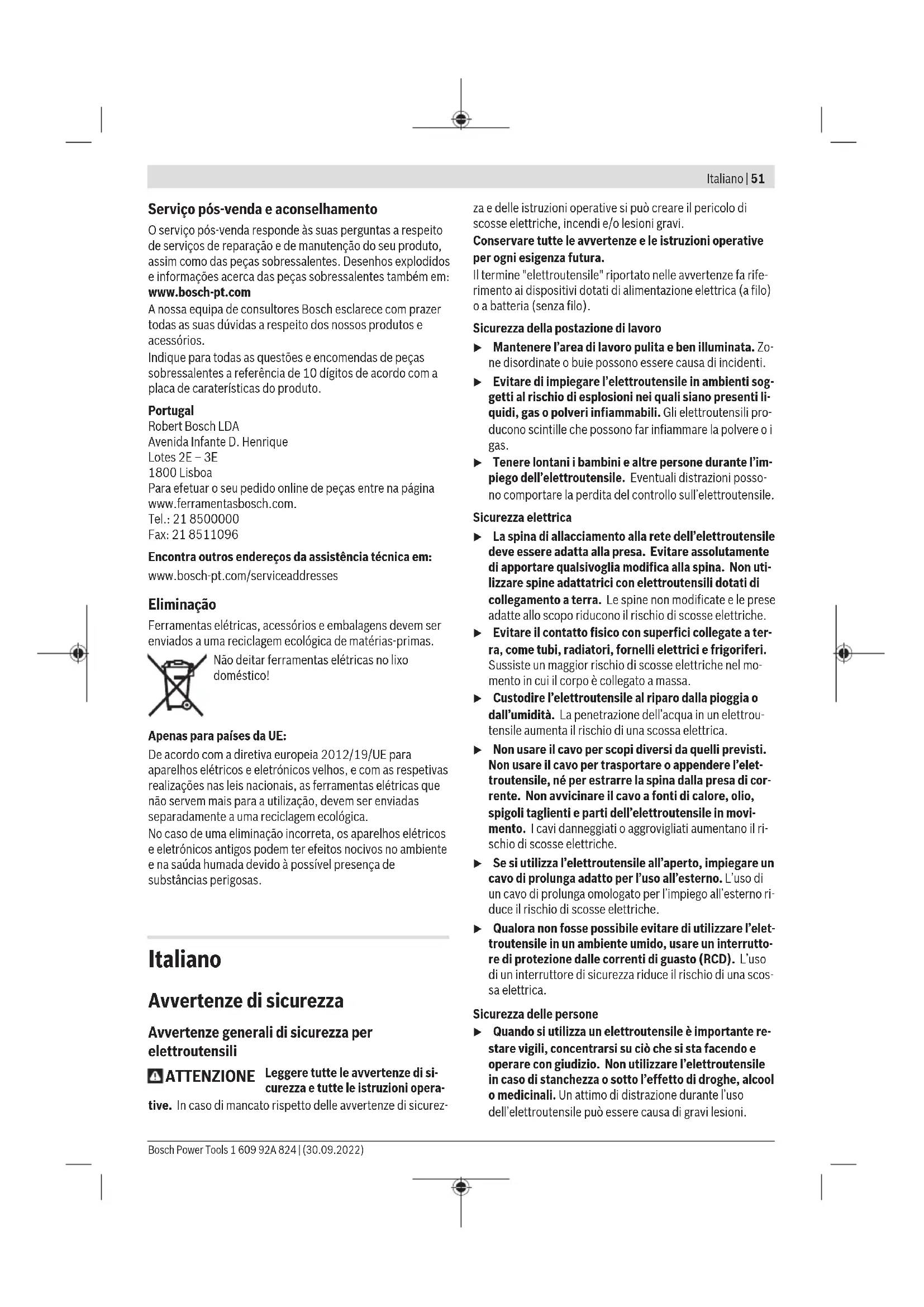

Avverenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE

Leggere tutte le avventenze di sicurezza e tutte le istruzioni opera

tive. In caso di mancato rispetto delle avvertenze di sicurez

za e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze e le istruzioni operative per anni esigenza futura.

Il termine "elettroutensile" riportato nelle avventenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che sono far infiammare la polvere o i gas.
- Tenere lontani i bambini e altre personne durante l'impiego dell'elettroutensile. Eventuali restrazioni posso-no comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsvoglia modifica alla spina. Non utilizzato spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a massa.
Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettROUTensile augmente il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elettROUTensile, ne per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e parti dell'elettROUTensile in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
Se si utilizes l'elettrotensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiogo all'esterno ri-duce il rischio di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'electroutensile in un ambiente umido, usare un interrotto. re di protezione delle correnti di guasto (RCD). L'uso di un interrottore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

Quando si utilizes un elettroutensile è importante restare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l'eeltroutensile in caso di stanchezza o sotto l'effetto di droge, alcohol o medicinali. Un attimo di restrazione durante l'uso dell'elettroutensile può essere causa di gravi lesioni.

52 | Italiano

Utilizzare gli apposti dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. Indossando abbligamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di lesioni.
Evitare l'accensione involontaria dell'eletttroutensile. Prima di collegare l'eletttroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o transporte, assicurarsi che l'interruttore sa spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettROUTENSILE oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'eletttroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso rio oppure una chiave che si trovi in una parte rotante dell'eletttroutensile può provocare lesioni.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ongi situazione. In questo modo è possibile controllare meglio l'elettROUTensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliari si in parti in movimento.
Se l'utensile è dotato di un apposto attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L'utilizzo di un dispositorio di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli eletttroutensili

Non sottoporre l'elettROUTensile a sovraccarico. Utiliz- zare l'elettROUTensile adeguato per l'applicazione spe- cifica. Con un elettROUTensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di presta- zione.
Nonutilizzare I'eletroutensile qualora I'interruttore non consenta un'accensione/uno spegnimento corretti.Un elettroutensile con I'interruttore rotto e pericoloso e delve essere aggiustato.
Prima di procedere a operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evita che l'elettroutensile possa essereMESSO in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persona inesperte o che non abbiano fatto le presenti istruzioni. Gli elettrouten

sili sono machine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.

Eseguire la manutenzione degli eletttroutensili. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi另一a condizione che possa pregiudicare il corretto funzionamento dell'eletttroutensile stesso. Se danneggiato, l'eletttroutensile deve essere riparato prima dell'uso. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto更快.
Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno freuquentemente e sono più facile da condurre.
Utilizzato sempre l'eletttradunsile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendoiconto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di eletttradunsili per usi diversi da quelli consentiti cui dar luogo a situazioni di pericolo.

Assistenza

Fare riparare l'elettROUTensile da personale specializzato eutilizzando solo parti di ricambio identiche. In tale maniera viene salvaguarddata la sicurezza dell'elettroutensile.

Avvertenze di sicurezza per smerigliatrici angolari

Avvertenze di sicurezza valide per operazioni di smerigliatura, levigatura, spazzolatura o taglio ad abrasione

Il presente eletttroutsile è concepito per l'impiego come smerigliatrice, levigatrice, spazzola o utensile da taglio. Leggere tutte le avventenze di pericololo, le istruzioni operative, le figure e le specifiche fornite in dotazione al presente eletttroutsile. Il mancato rispetto di tutte le istruzioni sogtoelencate potra migliorare il pericololo di scosse elettriche, incendi e/o gravi lesioni.
Si sconsiglia di eseguire con il presente eletttroutensi le operazioni quali la lucidatura. Un impiego dell'elettrotensile per operazioni non previste più comportare pericoli e causare lesions.
Non utilizzato accessori che non siano espressamente progettati e consigliati dal costruttore dell'utensile. Il solo fatto che l'accessorio si possa insere sull'elettroutensile non ne garantisce la sicurezza d'impio.
Il numero di giri nominale dell'accessorio dovrà essere almeno pari al numero di giri massimo riportato sull'elettroutensile. Se utilizzati ad un numero di giri superiore a quello nominale, gli accessori sono spezzarsi e proiettare parti.
Il diametro esterno e lo spessore dell'accessorio dovranno rientare nella capacità nominale dell'elettroutensile. Gli accessori non correttamente dimensionati

non possono essere adeguatamente sorvegliati o controlati.

La filettatura di fissaggio degli accessori dovrà coincidere conQLa dell'alberino della smerigliatrice.Per gli accessori con montaggio a flangia, il foro per il mandrino dell'accessorio dovrà coincidere con il diametro di alloggiamento della flangia.Lutilizzo di accessori non coincidenti con il fissaggio dell'elettrotensile comprera funzionamento sbilanciato, vibrazioni eccessive e possibile perdita di controlo.
Non utilizzato accessori danneggiati. Prima di agli impio, verificare che i dischi abrasivi non presentino fenditure o scheggiate, che il platorello di supporto non sia screpolato, lacerato o usrato eccessivamente e che la spazzola metallica non presenti fili distaccati o spezzati. Qualora l'elettROUTensile o l'accessorio ca da, verificare che non vi siano danni, oppure montare un accessorio integro. Una volta ispezionato e montato un accessorio, mantenere se stessi e le eventuali altre persone presenti a distance dal piano di rotazione dell'accessorio e lasciare in funzione l'elettROUTensile per un minuto al numero di giri a vuoto massimo. Di norma, entro tale lasso di tempo, eventuali accessori danneggiati si spezzeranno.
Indossare i dispositivi di protezione individuale. In base all'applicazione, utilizzare schermo facciale, occhiali di protezione o occhiali di sicurezza. Laddove necessario, indossare maschera per polveri, protezioni per l'uditio, guanti e grembiule da officina in grado di arrestare piccoli frammenti abrasivi oppure a frammenti dei pezzi in lavorazione. Gli occhiali protettivi dovranno resistere ai frammenti eventualmente proiettati da varie operazioni. La maschera per polveri, oppure il respiratore, dovrè essere in grado di filtrare le particelle generate dall'operazione prevista. L'esposizione prolungata ad elevati livelli di rumorosità più comportare la perdita dell'uditio.
- Tenere le persone presenti a distance di sicurezza dall'area di lavoro. Chi应用程序, oppure di un accessorio spezzato, possono venire proietti all'esterno e causare lesions,anche olettrevicinane dell'area di funzionamento.
Afferrare l'elettROUTensile esclusivamente sulle superfici isolate dell'impugnatura, qualora si eseguano operazioni in cui l'accosario da taglio potrebbe venire a contatto con cavi elettrici nascosti o con il cavo di alimentazione dell'elettROUTensile stesso. Se l'accosorio da taglio entra in contatto con un cavo sotto tensione, la tensione potrebbe trasmettersianche alle parti metalliche esposte dell'elettROUTensile,provocando la folgorazione dell'utilizzatore.
Posizione il cavo di alimentazione a distance dall'accessorio in rotazione. In caso di perdita di controllo, il fiolo potrebbe venire tagliato o intrappolato e la mano o il

braccio dell'utilizzatore potrebbero venire trascinnati nell'accessorio rotante.

Non deporre in alcun caso l'eletttroutensile prima che I'accessorio si sua complemente arrestato. L'accessorio rotante potrebbe inceptionarsi sulla superficie, causando la perdita di controllo dell'eletttroutensile.
Non mettere in funzione l'electroutensile durante il trasporto manuale. Un contatto accidentale con l'accessario rotante potrebbe intrappolare gli indumenti, portando l'accessorio a contatto con il corpo.
▶ Pulire regolarmente le feritoie di aerazione dell'elettroutensile. La ventola del motore trascinera la polvere all'interno della carcassa e un accumulo eccessivo di materiale polverizzato cui lo richi di natura elettrica.
Nonutilizzare I'eletroutensile in prossimita di materiiali infiammabili. Le scintille propagate durante la lavorazione potrebbero causarne I'innesco.
Non utilizzare accessori che richiedano refrigeranti li- quidi. L'impiego di acqua o di altri refrigeranti liquidi posso- sono causare folgorazioni e scosse elettriche.

Contraccolpi e relative avertenze

I contraccolpi sono reazioni improvvisile causate dal blocco o dall'inceppamento di un disco, platorello di supporto o spazzola in rotazione, o da qualsiasti altri accessorio. L'inceppamento o il blocco causano un rapido arresto dell'accessorio in rotazione, che a sua volta sposta improvisamente l'elettroutensile fuori controllo in direzione opposa alla rotazione dell'accessorio nel punto d'inceppamento.

Ad esempio, se un disco abrasivo si blocca o si inceppa nel pezzo in lavorazione, il filo del disco stesso, entrando nel punto d'inceppamento, potrebbe penetrare nella superficie del materiale, facendo improvisamente risalire il disco o proiettandolo all'esterno. Il disco potrebbe quindi essere lanciato versus l'utilizzatore o in direzione opposa, in base al senso di rotazione del disco nel punto d'inceppamento. In tali condizioni, i dischi abrasivi possonoanche spezzarsi. I contraccolpi sono causati da un impiego errato dell'elettroutensile e/o da procedure o condizioni d'impiego non conformi e si possono evitare adottando le precauzioni indicate di seguito.

Mantenere una salda presa sull'elettroutensile e posizionare corpo e braccio in modo da poter contrastare eventuali forze di contraccolpo. Se presente,utilizzare sempre l'impugnatura supplementare,per controllare al meglio i contraccolpi o le coppie di reazione durante I'avviamento. Adottando opportune precauzioni, I'utilizzatore cui controllare le coppie di reazione e le forze di contraccolpo.
Non porre in alcun caso una mano in prossimità dell'accessorio in rotazione, per evitare contraccolpi dell'accessorio sulla mano.
Non positioningarsi nell'area di movimento dell'elettroutensile in caso di contraccolpi. Un eventuale contraccolpo proietterà l'utensile in direzione opposa al senso di rotazione del disco nel punto di inceppamento.

54 Italiano

Adottare particolare cautela durante la lavorazione di angoli, spigoli vivi e simili. Evitare che l'accessorio rimbalzi o si incepi. Angoli e spigoli vivi, o sono i rimbalzi, tendono a far incepare l'accessorio in rotazione, causandone la perdita di controllo o contraccolpi.
Non montare una lama da sega a catena, ne una lama dentata. Tali tipi di lame causano frequently contraccolpi e perdita di controllo.

Avvertenze di pericololo specifiche per operazioni di smerigliatura e di taglio ad abrasione

Impiegare esclusivamente dischi di tipo consigliato per l'elettROUTensile e la protezione espresmente progettata per il disco scelto. I dischi non progettati per l'elettROUTensile non possono essere adeguatamente sorvegliati e non sono sicuri.
La superficie abrasiva dei dischi a centro depresso andra montata sotto il piano del bordo di sicurezza. Un disco montato non correttamente, che fuoriesca dal piano del bordo di sicurezza, non potr'essere adeguatamente protetto.
La protezione andraprappicataeposizonata sull'elettroutensile in condizioni di sicurezza,per offrirelamassima protezione e per esporre la minore superficiepossible del disco verso l'utilizzatore.La protezionecontribuisce alla sicurezza dell'utilizzatore,proteggendoIdoeventuali proiezioni di frammenti del disco,dai contatti accidentali con il disco stesso e da scintille che pottrebbero innescarsi sugli indumenti.
I dischi andranno impiegati esclusivamente per le applicazioni consiglate. Ad esempio, evitare la smerigliatura di lato con il disco da taglio. I dischi abrasivi sono concepti per la smerigliatura rotorbitale: se sotto posti a forze laterali, tali dischi possono rompersi.
Utilizzato sempre flange di fissaggio dei dischi integre e di forma e dimensioni corrente per il disco scelto. Le flange di tipo idoneo supportano il disco, riducendo la possibilità che si spezzi. Le flange per dischi da taglio possono differire da quella per dischi abrasivi.
Nonutilizzaredischiusurati da elettroutensili dmaggiordimensioni.ldischi concepiptiper elettroutensildimaggioridimensiononi non sono adatti per imaggiordumeridi giridegli elettroutensilipiu piccoli e potrebbero venireproiettati all'esterno.

Avvertenze di sicurezza supplementari specifiche per operazioni di taglio con abrasivi

Evitare di莅ceppare il disco da taglio e di aplicare pressione eccessiva. Non tentare di raggiungere cecessive profondita di taglio. Le sollecitationi eccessive sul disco ne incremente il carico e la possibilità che il disco stesso subisca torsioni o inceppamenti all'interno del taglio, con seguente pericolo di contraccolpi o rotura.
Non positioningarsi in linea con il disco in rotazione o dietro也是如此. Se il disco, nel punto d'impiego, si sposta in direzione opposta all'utilizzatore, il possibile contraccol

po del disco in rotazione potrebbe proiettare il disco stesso e l'elettroutensile direttamente sull'utilizzatore.

Qualora il disco si incepi, o se occorre interrompere un taglio per qualsiasi ragione, spegnere l'elettROUTen-sile e mantenerlo fermo fino a quando il disco non si è completamente arrestato. Non tentare in alcun caso di rimuovere dal taglio il disco quando quest'ultimo è ancora in movimento: ciò potrebbe causare contraccolpi. Ricercaire la causa dell'inceppamento del disco e adottare gli opportuni provvedimenti.
Non riprendere l'operazione di taglio più all'interno del pezzo in lavorazione. Lasciare che il disco raggiunga il pieno numero di giri, dopodichè reintroduurlo con cautela nel taglio. Un riavvio dell'elettROUTensile all'interno del pezzo in lavorazione potrebbe provocare l'inceppamento, la risalita o un contraccolpo del disco.
Sostenere i pannelli o i pezzi in lavorazione di grande dimensioni, per ridurre al minimo i rischi di inceppamento e di contraccolpo del disco. I pezzi in lavorazione di grande dimensioni tendono a flettersi tanto il loro peso. I supporti devono essere posti sotto al pezzo in lavorazione, in prossimità della linea di taglio e del bordo del pezzo stesso, su entrambi i lati del disco.
Adottare particolare cautela nell'eseguire tagli dal piano su pareti preesistenti o su altri puniti non visibili. La parte sporgente del disco potrebbe tagliare tubazioni del gas o dell'accqua, cavi elettrici o oggetti che possono causare contraccolpi.

Avvertenze di sicurezza specifiche per operazioni di levigatura

Non utilizzare dischi abrasivi in carta sovradimensionati. Attenersi alle indicazioni del costruttore nella scelta della carta abrasiva. I fogli di carta abrasiva di dimensioni superiors al platorello abrasivo possono lacerarsi e causare inceppamenti, rotture del disco o contraccolpi.

Avverenze di sicurezza specifiche per operazioni di spazzolatura

• Tenere presente che,anche durante ilnormale funzionamento, alcune setole vengono proiettate all'esterno.Non sollecitareccessivamente ifili aplicando un carico eccessivo sulla spazzola.Le setole possono facilemente penetrare in indumenti leggeri e/o nella pelle.
  Qualora per la spazzolatura si consigliato l'uso di una protezione, evitare che la spazzola a disco o la spazzola con filo metallico interferiscano con la protezione stessa. La spazzola a disco o la spazzola con filo metallico potrebbero aumento di diametro a causa del carico e delle forze centrifughe.

Avverenze di sicurezza supplementari

Al fine di rilevare linee di alimentazione nascoste, utilizzare apparentcchiature di ricerca adatte oppure rivol

gersi alla societa erogatrice locale. Un contatto con cavi elettrici cui provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si cui create il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.
Se l'alimentazione di corrente viene interrotta p. es. a causa di mancanza di corrente oppure di estrazione della spina di alimentazione, sbloccare l'interruttore di avvio/arresto e portarlo in posizione di arresto. Verraosi impedito un riavviamento incontrato.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione peutessere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Durante il lavoro, tenere saldamente l'eeltroutensile con entrambe le mani e assumee una posizione sicura. Usando entrambe le mani l'eeltroutensile viene condotto in modo più sicuro.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avventenze e disposizioni di sicurezza. La mancata osservanza delle avventenze e disposizioni di sicurezza cui causare folgorazioni, incendi e/ o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Uso conforme alle norme

L'elettROUTensile è destinato al taglio, sbavatura e spazzolata di materiali metallici e pietrosi perché l'impiego di acqua. Per la troncatura con abrasivo combinato deve essere impiegata una cuffia di protezione speciale per la troncatura.

Durante la troncatura in materiali pietrosi è necessario provvedere ad una sufficiente aspirazione della polvere. Abbinandolo gli apposti utensili ammessi, l'eeltroutensile èutilizzabile per la levigatura con carta abrasiva.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione delle elettroutensile che si trova sulla pagina con la rappresentazione grafica.

(1) Pulsante di bloccaggio dell'alberino
(2) Interruttore di avvio/arresto
(3) Impugnatura supplementare (superficie di presa isolata)
(4) Impugnatura (superficie di presa isolata)
(5) Mandrino portamola
(6) Cuffia di protezione per levigatura
(7) Vite di fissaggio per cuffia di protezione
(8) Flangia di montaggio con O-ring
(9) Mola abrasiva
(10) Dado di serraggio.
(11) Chiave a due perni per dato di serraggio.
(12) Dado di serraggio rapido SDS-lic
(13) Mola a tazza in metallo duroa
(14) Cuffia di protezione per taglio
(15) Mola da taglioli
(16) Protezione per le mani
(17) Rondelle distanziatrici
(18) Platorello in gomma
(19) Foglio abrasivoa
(20) Dado cilindrico
(21) Spazzola tazza
(22) Mola da taglio diamantata
(23) Cuffia di aspirazione per taglio con slitta di guida

a) L'accessorio illustrato oppure descripto non è compreso nel volume di forniturata standard. L'accessorio Completo è contentudo nel loro programma accessori.

Dati tecnici

Smerigliatrice angolare GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P
Codice prodotto	3601 HF2 0.. 3601 HF2 1.. 3601 HF4 0.. 3601 HF4 1.. 3601 HF4 2.. 3601 HF4 3..
Potenza assorbita nominale	W 2.000 2.000 2.200 2.200 2.400 2.400
Numero di giri no-minale	giri/min	6.500	6.500 6.500 6.500 6.500 6.500
Diametro max. mo-la abrasiva	mm 230	230 230	230 230 230
Filettatura del mandrino porta-mola		M14	M14 M14 M14 M14 M14

56 Italiano

Smerigliatrice angolare GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P
Lunghezza max. filettatura del man-drino portamola	mm 25 25 25 25 25	25
Protezione contro il riavvio accidentale	● - ● - ● -
Avviamento gra-duale	● - ● - ● -
Peso secondo EPTA-Procedure 01:2014
- con impugnatu-ra supplementa-re antivibrazioni	kg 5,2 5,1 5,5 5,4	5,5 5,4
- con impugnatu-ra supplementa-re standard	kg 5,1 5,0 5,4 5,3	5,4 5,3
Classe di protezione	#/II /II /II /II /#/II	#	#	#	#	#

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno varie.

Avvertenze sulle condizioni per il collegamento alla rete per GWS 2000 P/GWS 2200 P/GWS 2400 P: L'utensile è conforme ai requisiti IEC 61000-3-11 ed è soggetti ad all'acciamento su condizione. L'utensile può provocare occasionali fluttuazioni della tensione in condizioni di alimentazione sfavorevoli. L'impenenza impostata di quello utensile è Z_effettiva = 0,18 ohm. L'utilizzatore deve assicurarsi che il punto di all'acciamento, con impdenza Z_max , a cui si deve collegare l'utensile via conformare al requisito di impedenza: Z_effettiva ≥ Z_max . Se il valore Z_max non è noto, determinare Z_max consultando il fornitore di energia o l'ente competente per la fornitura di energia elettrica.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformmente a EN 60745-2-3.

Il livello di rumorosità ponderato A dell'elettroutensile è tiplicitamente di: 97 dB(A); livello di potenza sonora 108 dB(A). Grado d'incertezza K = 3 dB.

Indossare le protezioni acustiche!

Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformmente a EN 60745-2-3:

Levigatura di superfici (sbavatura): a_h = 7,5m / s^2,K = 1,5m / s^2

Levigatura con foglio abrasivo: a_h = 4,5m / s^2,K = 1,5m / s^2

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitatione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni cui potrebene aumento sensibilmente la sollecitatione da vibrazioni per l'intero periodo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancê i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente.

Ciò potrebbe aumento sensibilmente la sollecitatione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per proteggere l'operaore dall'effetto delle vibrazioni: ad esempio, sotto nendo a manutenzione l'elettROUTensile e gli accessori, mantenendo calde le mani e organizzato i vari processi di lavoro.

Montaggio

Montaggio del dispositivo di protezione

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.

Avverenza: dopo una rottura della mola abrasiva durante il funzionamento, oppure in caso di danni ai dispositivi di alloggiamento sulla cuffia de protezione/sull'elettrotensile, l'electrontensile andrà immediatamente inviato al Servizio Clienti post-vendita. Per gli indirizzi, vedere il paragrafo «Servizio di assistenza e consulenza tecnica».

Cuffia di protezione per levigatura

Applicare la cuffia di protezione (6) sul collare dell'alberino. Adattare la posizione della cuffia di protezione (6) in base al la lavorazione da eseguire e bloccare la cuffia di protezione (6) con la vite di fissaggio (7).

Regolare la cuffia di protezione (6) in modo da impedi- re proiezioni di scintille in direzione dell'operatore.

Cuffia di protezione per taglio

Per il taglio con abrasivi legati,utilizzare sempre la cuffia di protezione per taglio (14).
Per il taglio nella pietra, provvedere ad un'adeguata aspirazione della polvere.

La cuffia di protezione per taglio (14) andra montata analogamente alla cuffia di protezione per levigatura (6).

Cuffia di aspirazione per taglio con slitta di guida

Per il montaggio della cuffia di aspirazione per taglio con slitta di guida (23) osservare le istruzioni d'uso della cuffia di aspirazione.

Impugnatura supplementare

Impiegare I'eeltroutensile escludivamente con I'impugnatura supplementare (3).

Avvitare l'impugnatura supplementare (3) a destra o a sini-stra della testata ingranaggi, in base alla modalità di lavoro.

Protezione per le mani

Per operazioni con il platorello in gomma (18) o con la spazzola a tazza/la spazzola a disco/il disco lamellare, montare sempre la protezione per le mani (16).

Fissare la protezione per le mani (16) con l'impugnatura supplementare (3).

Montaggio degli accessori di levigatura

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.

Pulire il mandrino portamola (5) e tutte le parti da montare. Per fissare e sbloccare gli accessori di levigatura, premere il pulsante di bloccaggio dell'alberino (1), in modo da bloccar il mandrino portamola.
Premere il pulsante di bloccaggio dell'alberino escludivamente a mandrino portamola fermo. In caso contrario, l'elettroutensile potrebbe subire dei danni.

Mola abrasiva/mola da taglio

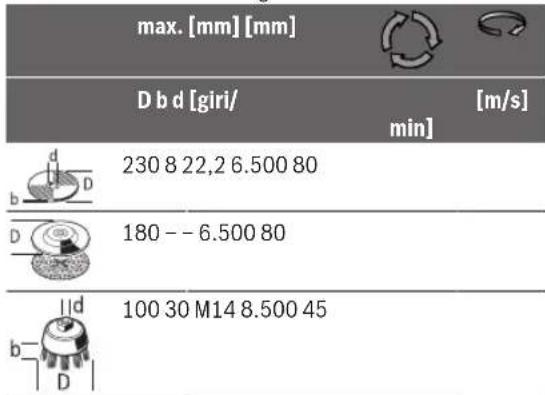

Prestare attenzione alle dimensioni degli accessori di levigatura. Il diametro del foro dovrà coincidere con la flangia di montaggio. Non utilizzato adattatori, né elementi di riduzione.

Se si utilizzato mole da taglio diamantate, accertarsi che la freccia del senso di rotazione sulla mola stessa e il senso di rotazione delle eletttroutensile (vedere la frezza del senso di rotazione sulla testa ingranaggi) coincidano.

La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.

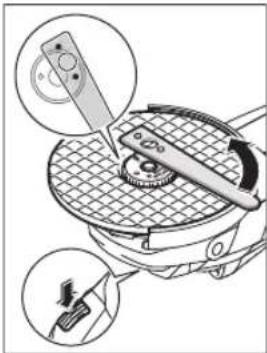

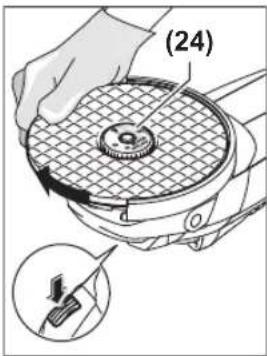

Per fissare la mola abrasiva/da taglio, avvitare il dato di serraggio (10) e serrarlo con la chiave a due perni (vedi «Da-do di serraggio rapido SPS

Dopo il montaggio dell'utensile abrasivo, verificare prima dell'accensione se l'utensile abrasivo è montato in modo corretto e può essere girato alla impedi

menti. Assicurarsi che l'utensile abrasivo non venga a contatto con la cuffia di protezione o altri parti.

Nella flangia di attacco (8), attorno al collare di centraggio, è inserito un elemento in plastica (O-ring). Qualora l'O-ring sia assente o daneggiato, prima del riutilizzo sare fondamentale sostituire la flangia di attacco (8).

Disco lamellare

Per operazioni con il disco lamellare, montare sempre la protezione per le mani (16).

Platorello in gomma

Per operazioni con il platorello in gomma (18), montare sempre la protezione per le mani (16).

La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.

Prima di montare il platorello in gomma (18), aplicare le 2 rondelle distanziatrici (17) sul mandrino portamola (5).

Avvitare il dato cilindrico (20) e serrarlo con la chiave a due perni.

Spazzola a tazza/spazzola a disco

Per operazioni con la spazzola a tazza o la spazzola a disco, montare sempre la protezione per le mani (16). La sequenza di montaggio è riportata alla pagina con rappresentazione grafica.

La spazzola a tazza/la spazzola a disco dovrà potersi avvitare sul mandrino portamola fino a farla poggiare saldamente sul la flangia del mandrino stesso, all'estremità della filettatura del mandrino. Serrare saldamente la spazzola a tazza/la spazzola a disco con una chiave fissa.

Dado di serraggio rapido SDS- 一 / 比

Per sostituire agevolmente l'accessorio di levigatura perché utilizzare ulteriari attrezzi, al posto del dato di serraggio (10) si potra utilizzato il dato autoserrante (12).

Il dato di serraggio rapido (12) delve essere utilizzato esclusivamente per mole abrasive o da taglio oppure per spazzole a disco con diametro del foro di 22,2 mm. Utilizzare esclusivamente un dato autoserrante (12) inegro e non danneggiato.

Durante l'avvitamento, accertarsi che il dato con signatura del dato autoserrante (12) non sia rivolto verso la mola abrasiva: la freccia dovrà puntare verso la tacco di posizionamento (24).

58 Italiano

Per bloccare il mandrino portamola, premere il pul-sante di bloccaggio dell'al-berino (1). Per fissare il da-do autoserrante, ruotare con forza la mola abrasiva in senso orario.

Se integro e correttamente fissato, il dato di serraggio. rapido si potra allentare manualmente, ruotando l'anello zigrinato in senso antiorario. Se il dato autoserrante è inceccato, non allentarlo in alcun caso utilizzando una pinza, ma utilizzato la chiave a due perni. Applicare la chiave a due perni come indicate in figura.

Accessoridi levigatura ammessi

É consentito utilizzato tutti gli accessori di levigatura menzionati nelle presenti istruzioni d'uso.

Il numero di giri [giri/min] amesso, oppure la velocità periferica [m / s] amessa per gli accessori di levigatura utilizzati, dovanno corrispondere ai dati riportati nella tabella di seguito.

Occorra, pertanto, attenersi al valore ammesso per il numero di giri o per la velocità periferica, riportato sull'etichetta dell'accessorio di levigatura.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contententi piombo, alcuni tipi di legname, minerali e metalli sono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri sono causare reazioni allergiche e/ o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vici

nanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amiente deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.

• Provedere ad una buona aerazione del posto di lavoro.
  -Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel vosto Paese per i materiali da lavorare.

Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare lavorate.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione riportata sulla targhetta di identificazione dell'elettroutensile deve corrispondere alla tensione della rete elettrica di alimentazione. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220 V.

Se l'elettROUTensile viene alimentato da gruppi elettrogeni,.
senza adequate riserve di potenza, oppure privi di idonea regolazione della tensione con amplificazione della corrente di avviamento, all'accensione potrebbero verificarsi cali di potenza o comportamenti anomali.

Accertarsi che il gruppo elettrogeno utilizzato sa idoneo allo scopo, soprattutto riguardo a tensione e frequenza di rete.

Accensione/spegnimento

Per mettere in funzione l'electroutensile, spingere l'interruttore di avvio/arresto (2) in avanti, dopodiché premerlo.

Per bloccare l'interruttore di avvio/arresto (2), spingere l'interrettutto stesso (2) ulteriormente in avanti.

Per spegnere l'electroutensile, rilasciare l'interruttore di avvio/arresto (2) oppure, se l'interruttore è bloccato, premere brevamente l'interruttore di avvio/arresto (2), dopodiché ri-lasciarlo.

Interruttore in versione sensa bloccaggio (per Paesi specifici):

Per mettere in funzione l'electroutensile, spingere l'interruttore di avvio/arresto (2) in avanti, dopodiché premerlo.

Per spegnere l'elettroutensile, rilasciare l'interruttore di avvio/arresto (2).

Controllare gli accessori di levigatura prima dell'uso. L'accessorio di levigatura dovr'a ssere montato a regola d'arte e dovr'a poter ruotare liberamente. Eseguire un test di funzionamento per almeno 1 minuto, in assenza di carico. Non utilizzato accessori di levigatura danneggiati, ovalizzati o vibranti. Accessori di levigatura danneggiati sono frantumarsi ed essere causa di lesionsi.

Protezione contro il riavvio accidentale

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

La protezione contro un riavvio accidentale impedisce l'avviamento incontrolato dell'elettrotensile dopo un'interruzione dell'alimentazione di corrente.

Per rimettere in funzione l'eeltroutensile, portare l'interruttore di avvio/arresto (2) in posizione di spegnimento e riaccendere l'eeltroutensile.

Avviamento graduale

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

L'avviamoamento graduale elettronico limita la coppa all'accensione e consente un avvio dell'elettroutensile sulla scatti.

Avvertenza: se l'electronis, subito dopo l'accensione, funzione al massimo numero di giri, è presente un'avaria dell'avviamento graduale e della protezione contro il riavvio accidentale. Inviare immediatamente l'electronis under Servizio Assistenza Clienti (per gli indirizzi vedere il paragrafo «Servizio di assistenza e consulenza technique»).

Indicazioni operative

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Prestare attenzione, qualora si realizizzino intagli in pa reti portanti: vedere il paragrafo «Avvertenze riguardo alla statica».
Serrare il pezzo in lavorazione, qualora il suo peso non consenta di posizionarlo in sicurezza.
Non sollecitare l'elettroutensile al punto tale da comportarne l'arresto.
Dopo un'elevata sollecitazione, lasciar funzionare a vuoto l'elettroutensile ancora per alcuni minuti, in modo da lasciarne raffreddare l'accessorio.
NonutilizzareI'elettROUTensileconunsupporto per la troncatura.
Non afferrare i dischi di levigatura e di taglio con le mani prima che si siano raffreddati. Durante il lavoro, i dischi raggiungono temperature molto elevate.

Levigatura a grossare

Mai utilizzato mole abrasive da taglio diritto per lavori di sgrossatura.

Per la levigatura a sgrossare, i migliori risultati si otterranno con un angolo d'incidenza fra 30^ e 40^ . Muovere alternativamente l'elettROUTensile, esercitando una moderata pressione. In quello modo il pezzo in lavorazione non si surriscalderà, non scolorir e non verrà rigato.

Disco lamellare

Il disco lamellare (accessorio) consente di lavorare ancche superfici e profili di forma bombata. I dischi lamellari hanno una durata nettamente superiore, una minore rumorosità e temperature di levigatura inferiori rispetto alle convenzionali abrasive.

Taglio del metallo

Per il taglio con abrasivi legati,utilizzare sempre la cuffia di protezione per taglio (14).

Per la levigatura a troncare, operare con un avanzamento moderato e idoneo al materiale da lavorare. Non esercitare pressione sulla mola da taglio ed evitare di angolarla e di far-la oscillare.

Non frenare le mole da taglio in rallentamento esercitando una controspressione laterale.

L'eeltroutensile andra sempre condotto in controrotation. In caso contrario,esso potrebbe uscire dal taglio in modo incontrolato.Per il taglio di profili,oppure di tubi a sezione quadra,si consiglia d'iniziare alla sezione minore.

Taglio nella pietra

Per il taglio nella pietra, provvedere ad un'adeguata aspirazione della polvere.
Indossare una maschera di protezione contro la polvere.
L'elettrotensile andr impiegato esclusivamente per taglio a secco/levigatura a secco.

Per il taglio nella pietra, utilizzare preferibilmente una mola da taglio diamantata.

Se si utilizza la cuffia di aspirazione per taglio con slitta di guida (23), l'aspiratore deve essere omologato per l'aspirazione di polvere di pietra. Bosch offre nella propria gamma aspiratori adatti allo scopo.

Accendere l'elettroutensile ed applicarlo con la parte anteriore della slitta di guida sul pezzo in lavorazione. Spingere l'elettroutensile verso il materiale da lavorare, con un avanzamento moderato e idoneo al materiale da lavorare.

Qualora si taglino materiali particolarmente duri, ad es. calcestruzzo dall'elevato contento di Selce, la mola diamantata potrebbe surriscaldarsi, danneggiandosi. Una chiara individazione del problema sera la formazione di scintille sulla circonferenza della mola diamantata.

In tale caso, interrompere il taglio e lasciar brevamente funzionare a vuoto la mola diamantata al massimo numero di giri, in modo da lasciarla raffreddare.

Un'avvertibile riduzione nell'avanzamento del lavoro e la formazione di scintille sulla circonferenza indicano che la mola diamantata non si piu affilata. La mola si potra riaffilare segwendo brevi intagli in un materiale abrasivo, ad es. arenaria calcarea.

Avvertenze riguardo alla statica

Gli intagli in pareti portanti dovranno essere conformi alle specifiche disposizioni nazionali. Tali prescrizioni andranno strettamente rispetto. Prima d'iniziare il lavoro, rivolgersi allo specialista in statica o architetto responsable, oppure alla Direzione Lavori.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
In condizioni d'impiego estreme, laddove possible, utilizesse sempre un impianto di aspirazione. Stasare con frequenza le feritoie d'erazione ed installare a monte un interruptore differenziale (PRCD). Qualora si lavorino metalli, è possibile che si depositi polvere conduttiva all'interno dell'elettROUTensile. Ciò potrebbe pregiudicare l'isolamento protettivo dell'elettROUTensile stesso.

Conservare et trattare con cura l'accessorio.

Se fosse necessaria una sostituzione della linea di collegamento, esta dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettrotensili

Bosch, al fine di evitare pericoli per la sicurezza.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esploza e informazioni relative ai pezzi di ricambio sono consultabili ancche sul site www.bosch-pt.com

Il team di consulenza tecnica Bosch sare lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cître riportato sulla targhetto di fabbricazione dell'eletttroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettrotensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettroutensili divertati inservibili devono essere raccolti separamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.

In caso di smaltimento impropero, le apparecchiature elettriche ed elettroniche potrebbero averere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Nederlands
