NAVODILA ZA UPORABO GWS 2200 P Professional BOSCH

pri dodržovani varovnych upozorneni aPokynu mohou mit za nasledek zasah elektrickym proudem, požar a/nebo težká poraneni.

Vsechnavarovnaupozorneniapokynydo budoucnasuchoveje.

Splošna varnostna navodila za elektricka orodja

OPOZORILO

Preberite vsa varnostna opozorila in napotide. Neuostveanje opozori

in napotkov lahko povzroci elektrichi udar, požar in/ali hude telesne poskodbe.

Vsa opozorila in napotide shranite za prihodnjo uporabo.

Pojem elektricno orodje v opozorilih se nanaša na elektricna orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektricna orodja (brez elektricnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricnega orodja ne uporablajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregase lahko prah ali hlapi vnamejo.
Med uporabo elektricnega orodja poskrbite, da v blizini ni otrok ali drugih oseb. Odvracanje pozornosti lahko povzroci izgubo nadzora nad orodjem.

Elektricna varnost

Priklučni vtč elektricknega orodja se mora prilegati vtčnici. Spreminjanje vtča na kakršen koli nacin ni dovoljeno. Pri ozemljenih elektricknih orodjih ne uporabljaje adapterskih vtčev. Nespremenjeni vtči in ustrezne vtčnice zmanjsujejo tveganje elektricknega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in stedilniki. Tveganje elektricega udara je veceje, ce je vaše telo ozemljeno.
Prosimo, da orodje zavarujete pred dezmem ali vlogo. Vdor vode v elektricno orodje povecuje tveganje za elektrici nu dar.
▶ Kabel uporabljaje pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajcimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
Kadar uporabljate elektricno orodje na prostem, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljaje stikalo za zašcitoto pred kvarnim tokom. Uporaba zašcitnega stikala zmanjsuju tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite, kaj delate, in se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljale, ce ste utrujeni oziroma ce ste pod vplivom mamil, alkohola ali zdralvil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za hude telesne poskodbe.

Uporablajte osebno zašcitno opremo. Vedno uporablajte zašcitto za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevlji, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolisčinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali nosenjem se prepričajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijace za prilagajanze orodja, preden orodje vklopite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroci telesne poskodbe.
Ne precenjunte svojih sposobnosti. Veschas trdno stojte in vzdrujte ravnovesje. S tem izboljsate nadzor nad elektrnim orodjem v neprićakovanih situacijah.
Bodite primerno oblecni. Ne nosite ohlapnih oblaicil ali nakita. Las, oblaicil in rokavic ne priblizujte premikajocim se delom. Ohlapna oblaicila, nakit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralne posode, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu laho k zmanjsa nevarnosti, povezane s prahom.

Uporaba in vzdrrzevanje elektricnega orodja

Elektricnega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo zasnovano.
Elektricnega orodja ne uporablajte,ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecit e tic iz vtichice in/ali odstranite akumulatorsko baterijo iz elektrichega orodja, preden se lotite nastavljania in menjavanja nestavkov ter preden orodje shranite. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, elektricnega orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Poskrbite za redno vzdrrzevanje orodja. Prepričajte se, da so premikajci se deli pravilno poravnani in da

se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdriževana elektrica orodja so vrk za mnoge nezgode.

Rezalna orodja naj bodo vedno ostra in cista. Skrbnogovana rezalna orodja z ostrimi rezalmimi robovi se manj zatikajo in so laze vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih norodij v namene, ki so drugacni od predpisanih, lahko prive do nevarnih situacij.

Servisiranje

Vase elektricno orodje Naj popravla samo usposobljeno strokovno osebj, ki nj pr tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino bruşenje, šcetkanje zžično krtaco in rezanje

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju z zicno krtaco in rezanju. Preberite in preglete vsa varnostna opozorila, navodila, slike in specifikacione, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricnega udara, pozara in/ ali hudih poskodb.
Tega elektricnega orodja ne priporocamo za postopke, kot je poliranje. Izvajanje postopkov, za katere elektrico orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Ne uporabljaje nthavkov, ki niso namenjeni zenelenemu naicnu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektricno orodje, to se ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najivisji hitrosti, ki je oznacena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko poćijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Za ustrezno montazo se mora nastavek ujemati z navojem vretena brusilnika. Pri nastavkih, ki se jih namesti s prirobnicami, se mora luknja debla nastavka ujemati s premerom prirobnice. Nastavki, ki niso skladni s strojno opremo za namestitev, pri uporabi ne bodo stabilni, prekomerno bodo vibrirali in morda tudi ulsi izpod nadzra.
Ne uporabljaje poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, nbrilni

plošci, ni odrezkov ali razpok, da na podpornem
krozniku ni razpok, raztrganin ali znakov obrabe in da
naŽični krtaci ni slabo pritrjenih ali razpokanihŽic.Če
elektricno orodje ali nastavek pade na tla, preverite,
ali se je poškodoval, oziroma namestite nepoškodovan
nastavek. Po pregledu in namestitvi nastavka se vi in
vsi prisotni odomaknite od ravnine vrtečega se
nastavka, elektricno orodje pa njen elo minuto deluje
pri polni hitrosti brez obretenitve.Če so nastavki
poskodovani, seBODY v tem āsu Razleteli.

Nosite osebno zašcitno opremo. Glede na nacin uporabe uporabite zašcitni vizir, zašcitna očala ali zašcitto za oči. Po potrebni nosite protiprašno masko, zašcitto za sluh, rokavince in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oči mora biti zmožna zaustaviti leteče delce, ki nastanejo pri različnih delih. Protiprašna maska in respirator morata biti zmožna filtrirati delce, ki nastajajo med delom. Daljša izpostavljenost glasnemu hrupu lahko povzroci izgubo sluha.
Vsi prisotni naj se zadrzujeo na varni razdalji od delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebo zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzroćijo poskodbo tudi izven negosrednega delovnega območja.
Med delom, pri katerem lahko pride do stika rezalnegastavka s skrito zico ali lastnim kablim, elektricno orodje drzite ama izolirane rocaje. Ob stiku rezalnegastravka z zico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnegara odja, uporabnik pa lahko ob tem dozivi elektrici udar.
▶ Kabel ne sme biti blizu vrtečega se nastavka. Če izgubité nadzor, se lahko kabel prereže ali raztrga, vašo dlan ali roko pa lahko povleče v vrteči se nastavek.
Elektricega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek lahko zagrabi povrsino, vi pa izgubite nadzor nad elektricim orodjem.
Elektricnega orodja ne vklapljaje, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal vaša oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlěce prahr v ohisje, pretirano kopićenje kovinskega prahu pa lahko povzroci nevarnosti v zvezi z elektricno energijo.
Elektricnega orodja ne uporabljajte v blizini vnetljivih materialov. Zaradi isker bi seti materiali lahko vneli.
Ne uporabljaje nestavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektricni udar, ki je lahko tud smrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se ploško, podporni krožnik, krtačo ali kateri koli drug

nastavek. Zagozditev povzroci nenadno blokado vrtecega se nastavka, elektricno orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditev.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primeru se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napačne uporabe in/ali nepravilnih delovnih postkopov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite, telo in roko pa imeje v položaju, ki vam omogoca, da zadrzite povratni udarec. Za njveci nadzor nad povratnim udarcem ali zagonskim navorom vedno uporablajte dodatni rocaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ohrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.
Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek lahko izskovi proti vaši dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošće na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni. Izogibajte se odbojem in zagozditvam nestavka. Pri kotih, ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratni udarec.
Na orodje ne namestite veriJane zage,rezila za rezbarjenje ali nazobcane veriJane zage. Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo bruşenje in rezanje

Uporablajte samo takse vrste plošć, ki ustrezajo vaši elektrčni naprvi in posebne zašcitnePokrove zanje. Plošć, ki ne ustrezajo elektrčni naprvi, ni mogoce ustrezno zašcititi, zato je njihova uporaba nevarna.
Brusilno povrsino ugreznjenih srednjih plošč je treba namestiti pod ravnino zašcitnegaPokrova. Nepravlino namešcenih plošč, ki segajo skozi ravnino zašcitnegaPokrova, ni mogoče ustrezno zašcititi.
ZašcitniPokrov mora biti varno pritrjen na elektricno napravo in namescen v položaj,ki zagotavlja majvisjo stopnjo varnosti tako, da je odkrit cim manjsi del plošce, ki je obrjen proti uporabniku. ZašcitniPokrov uporabnika šciti pred odlomljenimi delci plošce, nenamernim stikom s plošco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene načine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega bruşanja. Plošće za abrazivno rezanje so namenjene perifernemu bruşenju, v

primeru stransikh obremenitev pa se te plošće lahko razletijo.

Vedno uporabljaje neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plošco.
Ustrezne prirobnice podpirajo plosco in takz zmanjsujejo verjetnost, da bi se ta razbila. Prirobnice za rezalne plosce se lahko razlikujejo od prirobnic za brusilne plosce.
Ne uporabljajteOCRbljenih plosc z drugih,vecjh orodij.Plosce,ki so namenjene vecjim elektricnim orodjem,niso ustrezne zahitrejsa,manjsa orodja in se pri uporabi lahko razletijo.

Dodatna varnostna opozorila posebej za rezanje

Ne blokirajte rezalne plose in je ne preobremenjute. Ne poskusajte zarezati pregloboko. Preobremenitev plose poveca verjetnost upogibanja in zvjanja plose med rezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo vistliniji kot vrteca se plošca ali za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektrico orodje pri morebitnem povratnam udarcu izmaketa neposredno proti vamp.
- Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za upogibanje plošce in ustrezno ukrepajte.
Postopka rezanja ne nadalujte, ko je plošca v obdelovancu. Počakajte, da plošca doseze polno hitrost in jo nato previdno vstavite v zarezo. Če elektricno orodje ponovno zaženate v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.
Da zmanjsate verjetnost zagozdite ali povratnega udarca, podprite plošće ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh plošće.
Pri izrezovanju odprtin v stene ali druga nevidna območja bodite še posebej previdni. Plošca lahko med prodiranjem prereže plinsko ali vodovodno cev, elektricno napeljavo ali predmete, kar lahko povzroci povratni udarec.

Posebna varnostna opozorila za postopek finega brusenja

Ne uporabljaje brusilnegapapirjas prevelikim premerom. Pri izbirbrusilnegapapirja upostevajte navodila proizvajlca. Brusilni papir, ki je vecji od brusilnega kroznika, se lahko raztrga in povzroci, da se plošca zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za postopek šcetakanja z Žicno krtaco

Upostevajte, da tudi med obicajnim sctekanjem krtaca Iahko pusca ziñate sctine. Ne preobrenjute

Zične krtace. Zičnate šcetine lahko zlahka prodrejo skozi lahka oblačila ali kožo.

Ce je pri sctekanju z zichno krtaco priroocljiva uporaba zacitnega Pokrova, ne dovolite, da pride do stika med zichno plosco ali krtaco in zacitnimPokrovom. Premer ziene plosce ali krtace se lahko poveca zaradi delovne obretenitve in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašcitna očala.

Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrezej pe lahko povzroci materialno škodo ali elektrici udar.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejejo.
Ko pride do prekinitve oskrbe z elektricno energijo, npr. zaradi izpada elektricnega toka ali izvleka omreznega vtica, sprostite stikalo za vklop/izklop in ga potisnite v položaj za izklop. S tem preprecite nenadzorovan ponorvi zagon.
Zavarujte obdelovanec. Obdelovanec bo protipremikanju bolje zavarovan z vpenjalnimi pripravami ali sprimezem, kot ce bi ga drzali z roko.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno

stojite. Z elektrichim orodjem lahko varneje delate, cga upravljate z obema rokama.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupostevanje varnostnih opozoril in navodil lahko povzroci elektrichni udar, pozar in/ali hude poskodbe.

Upostevajte slike na začektu navodil za uporabo.

Uporaba v skladu z namenom

Elektricno orodje je namenjeno rezanju, grobemu brusenju in sctkanju kovinskih in kamnitih materialov brez uporabe vode.

Za rezanje z vezani imi brusilnimi sredstvi morate za rezanje uporabitiPOSEben zašcitniPokrov.

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za brusenje z brusilnim papirjem.

Komponente na sliki

Ostvilcenje component, ki so prikazane na sliki, se nana na prikaz elektricega orodja na strani z grafiko.

226|Slovenscina

(1) Tipka za blokado vretena
(2) Stikalo za vklop/izklop
(3) Pomožni ročaj (izolirana oprijemalna povrsina)
(4) Ročaj (izolirana oprijemnalna povrsina)
(5) Brusilno vreteno
(6) ZašcitniPokrov za brusenje
(7) Pritrdilni vijk za zašcitniPokrov
(8) Prijemalna prirobnica tesnilnim obrockom
(9) Brusilna plošča
(10) Zatezna matica
(11) Zatični ključ za zatezno matico

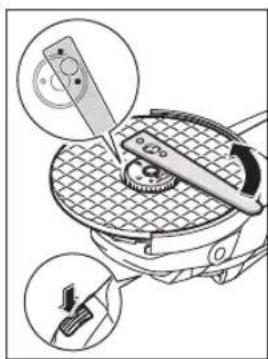

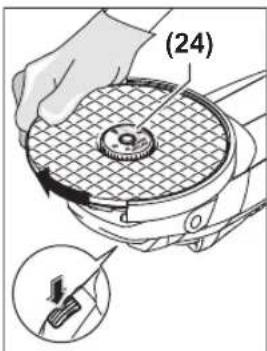

(12) Hitrozatezna matica SDS- li^a

(13) Konveksna brusilna plošča iz karbidne trdine
(14) ZašcitniPokrov za rezanja
(15) Rezalna plošča
(16) Zaščita za rokea
(17) Distanche podlozke
(18) Gumijasti brusilni kroznika
(19) Brusilni list
(20) Okrogla matica
(21) Lonca stetka
(22) Diamantna rezalna plošča
(23) OdseosvalniPokrovza rezanje zvodilia

a) Prikazan all opisan pribor ni del standardnega obsega dobave. Celoten pribor je del naSega programa pribora.

Tehnični podatki

Kotni brusilnik GWS 2000 J GWS 2000 P GWS 2200 J GWS 2200 P GWS 2400 J GWS 2400 P
Kataloška stevilka	3601 HF2 0..	3601 HF2 1..	3601 HF4 0..	3601 HF4 1..	3601 HF4 2..	3601 HF4 3..
Nazivna moč W 2000 2000 2200 2200 2400 2400
Nazivno stevilo vrtljajev	min-1	6500	6500	6500	6500	6500
Najv. premer brusilne plošće	mm	230	230	230	230	230
Navoj brusilnegavretena	M14		M14 M14	M14 M14
Najv. dolžina navoja brusilnegavretena	mm	25	25	25	25
Zaščita predponovnimzagonom		●	-	-	-
Mehak zagon ● - ● - ● -
Teža po EPTA-Procedure 01:2014
- z dodatnim ročajem zablaženje tresljajev	kg	5,2	5,1	5,5	5,4
- s standardnim dodatnimročajem	kg	5,1	5,0	5,4	5,3
Razred zaščite	/II /II /II /II /II /II /II

Navedbe veljao za nazivne napetosti [U] 230 V. Pri drugih napetostih in drzavno specificnih izvedbah lahko te navedbe variirajo.

Navodila glede pogojev za prikljucitev na omrezej GWS 2000 P/GWS 2200 P/GWS 2400 P:

Aparat ustreza zahtevam IEC 61000-3-11 in uporablja pogojeno povezavo. Aparat lahko obcasno povzroci nihanja napetosti pod neugodnimi napajalnimi pogoji. Impedanca tega aparata je nestavljena kot Z_actual = 0,18 . Uporabnik mora zagotoviti, da je tocka povezave, z impedanco Z_max , kamor bo aparat priključen, ustrezala zahtevam impedance: Z_actual ≥ Z_max . Če je Z_max neznan, dolocite Z_max po posvetu z dobaviteljem elektricne energia ali pa pristojno osebo za dobavo elektricne energia.

Podatki o hrupu/tresljajih

Merilne vrednosti hrupa izračunané v skladu z EN 60745-2-3.

Nivo hrupa razreda A za elektricno orodje obicajno znaša: 97 dB(A); raven zvočne moci 108 dB(A). Negotovost K = 3 dB. Uporabljaje zašcitza sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu z EN 60745-2-3:

Povrsinsko bruşenje (grobo bruşenje):

Raven tresljajev, podana v teh navodilih, je bila izmerjena v skladu s standardiziranim merilnim postopkom in se lahko uporablja zaprimerjavo elektrichnih orodij med seboj.

Primerna je tudi za začasno oceno obremenjenosti tresljaji.

Navedena raven tresljajeve dolocena na osnovi glavnega nacina uporabe elektricnegara odja. Ce se elektricno orodje uporabla v druge namene, z drugaclinimastavki ali pri nezadostnem vdhrzevanju, lahko raven tresljajev odstopa.

To lahko obretenjenost stresljaji v obdobju uporabe obcutno poveca.

Zanatanchejsooceno obremenjenosti s tresljami morate upostevati tudiCAS,ko orodje izklopljeno,in CAS,ko orodje deluje,vendar dejansko ni v uporabi.To lahko obremenjenost s tresljami v obdobju uporabe obcutno zmanjsa.

Dolcite dodatne varnostne ukrepe za zaicito uporabnika pred vplivi tresljav, npr. zdzhevanje elektrichega orodja in nastavkov, segrevanje rok, organizacija delovnih postkopv.

Montaža

Namestitev zašcitne opreme

Pred začetkom kakrsnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.

Opomba: po lomu brasilnegalokuta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrčinem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje uporabnikom".

ZaščitniPokrov za brusenje

ZaščitniPokrov (6)namestene na steblo vretena.Položaj zaščitnegaprakrova (6)prilagodite svojemu delu in pritrdite zaščitniPokrov (6)znastavitvenim vijakom (7).

Nastavite zašcitniPokrov (6) tako, da se prepreci izmet isker v smer uporabnika.

ZaščitniPokrovzarezanje

Pri rezanju z vezanimi brusilnimi sredstvi vedno uporabljaje zašcitniPokrov za rezanje (14).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

ZašćitniPokrov za rezanje (14) se namesti takot zašćitniPokrov za brusenje (6).

Pokrov za odsesavanje za rezanje z vodili

Za montazo odsesovalnegapokrova za rezanje z vodili (23) upostevajte navodila za uporabo odsesovalnegapokrova.

Dodatni ročaj

Svoje elektricno orodje uporabljaje zgolj z dodatnim rocajem (3).

Dodatni rocaj (3) privijte glede na nacin izvajanja dela desno ali levo od glave gonila.

Zašěita za roke

Za izvajanje dela zgumijastim brusilnim kroznikom (18) ali z loncasto scteko/kolutno sctko/lameln o brusilno plošco montirajte vedno tudi zašcit o za roke. (16).

Zašcito za roke (16) pritrdite skupaj z dodatnim ročajem (3).

Namestitev brusilnih pripomočkov

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Ocistite brusilno vreteno (5) in vse dele, ki jih je treba montirati.
Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko za zaklep vretena (1), da prisrdite brusilno vreteno.
Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primuru se lahko elektricno orodje poskoduje.

Brusilna/rezalna plošča

Bodite pozorni na dimenzije brusilnih nastavkov. Premer odprtine mora ustrezati priemalni prirobnici. Ne uporablajte adapterjev ali reducirnih obrocev.

Ce uporabljate diamantne rezalne plosc, bodite pozorni, da se puscica smeri vrtenja na diamantni rezalni plosci in smer vrtenja elektricnega orodja (glejte puscico smeri vrtenja na glavi gonila) ujemata.

Korake namestitve najdete na strani shemami.

Za pritrditev brusilne/rezalne plose najprej namesite zatezno matico (10) in jo nato privijte s kliucem za dve luknji (glejte, Hitrozatezna matica

Po montaži brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašitnegaprkrova ali drugih delov.

V prijemalni prirobnici (8) je okrog centrirnega venca namescien plasticni del (tesnilni obrocek). Ce tesnilnega obrocka ni ali pa je ta poskodovan, je treba pred nadaljino uporabo obvezno zamenjati prijemalno

prirobnico (8).

Lamelna brusilna plošča

Zadeloz lamelnobrulisnplošcoje trebavednomamestiti zašcito za roke (16).

Gumijasti brusilni kroznik

Zadelo z gumijastim brusilnim kroznikom (18) je treba vedno namestiti zašcitio za roke (16).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Pred montažo gumijastega brusilnegka kroznika (18)
namestite 2 distancni podložki (17) na brusilno vreteno (5).

228|Slovenscina

Privijte okroglo matico (20) in jo zategnite s kljucem za dve luknji.

Loncasta sctekka/kolutna sctekka

Zadelo zloncasto sctko ali kolutno sctko je treba vednomanestiti zacitzo raoke (16).

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Loncasto scteko/kolutno scteko je treba priviti takoto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nestavku. Zategnite loncasto scteko/kolutno sctko z vilicastim kljucem.

Hitrozatezma matica SDS- clic

Za preprosto -, brusilnega nastavka brez uporabe.
drugih orodij lahko namesto zatezne matice (10) uporabite.
hitrovpenjalno matico (12).

Hitrozatezmaatica (12) se lahko uporablja zgolj z brusilimi ali rezalnimi plošami s premerom luknj 22,2 mm.

Uporabljajte le brezhibno, neposkodovano hitrovpenjalno matico (12).

Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (12) ne bo obrnjena proti brusilni plosci; puscica mora biti obrnjena proti indeksni oznaki (24).

Pritisnite tipko za blokado vretena (1) za blokado brusilnega vretena. Ce zeilite hitrovpenjalno matico zategniti, privijte brusilno plosco mocono y desno.

Ustrezno pritrjeno in
neposkodovano
hitrovpenjalno matico lahko
rochno odvjete z vrtenjem
narebricenegа obroca v
levo. Zategnjene
hitrovpenjalne matice
nikoli ne odvijaje s
klescami, ampak
uporabite ključ za dve
luknji. Ključ za dve luknji
namestite takot, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min] oz. obodna hitrost [m/s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednj preglednici.

Zato upostevajte dopustno stevilo vrtljajev oz. obodnhitrost na etiketi brusilnega nastavka.

najv. [mm] [mm]

Dbdmin

-1] [m/s]

230822,2650080

180--650080

10030M14850045

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov, npr. svincenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju skodljiv. Stik s kozo ali vdihavanje taksnega prahu lahko povzroci alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v blizini.
Dolocene vrste prahu kot npr. prah hrastovine ali bukovja veljao za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotre pri obdelavi lesa (kromat, zašcitno sredstvo za les). Materiale z vsebnostjo azbesta smajo obdelovati stekovnjaki.
- Ce je mogoce, uporabljaje sesalnik, ki jeprimeren glede na vrsto materiala.
-Poskrbite za dobro zračenje delovnega mesta.
-Priporocamo, da nosite zašcitno masko za prahs filtrirnim razredom P2.
Upostevajte veljavne nacionalne predpise za obdelovalnematerialie.
Preprecite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Delovanje

Uporaba

Upostevajte omreznopapot! Napetost vira elektricne energije se mora ujemati s podatki na oznacevalni tablici elektricega orodja. Orodje, ki je oznacono z 230 V, Iahko prikljucite tudi na napetost 220 V.

Pri uporabi elektricnega orodja s prenosnimi generatorji, ki nimajo zadostne rezerve moci oz. nimajo primerne regulacije napetosti z ojaicitvijo zagonskega toka, lahko pride do izgube moci ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni za uporabo, še posebej glede omrežne napetosti in frekvence.

Vklop/izklop

Za vklop elektricnega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za blokado stikala za vklop/izklop (2) potisnite stikalo za vklop/izklop (2) se nekoliko naprej.

Za izklop elektricnega orodja stikalo za vklop/izklop (2) izpustite oz. ce je blokirano, pritisnite stikalo za vklop/izklop (2) za kratek cas in ga nato izpustite.

Stikalo v izvedbi brez blokade (v dolocenih drzavah):

Za vklop elektricnega orodja potisnite stikalo za vklop/izklop (2) naprej in ga nato pritisnite.

Za izklop elektricnega orodja izpustite stikalo za vklop/izklop (2).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namescen, tako da se lahko prosto vrti. Izvedite preizkusni tek orodja tako, da ga pustite delovati vsaj 1 minuto brez obremenitve. Ne uporabljaje poskodovanih brusilnih nastavkov ali takshin, ki niso okrogli ali se treseo. Po skodovani brusilni pripomocki se lahko razletijo in povzrocijo poskodbe.

Zasčita pred ponovnim zagonom

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Zašcita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Za ponovni zagon stikalo za vklop/izklop (2) najprej namestite v izklopljeni položaj in nato elektricno orodje ponovno vklopite.

Mehak zagon

(GWS 2000 J/GWS 2200 J/GWS 2400 J)

Elektronski mehak zagon omeji vrtilni moment ob vklopu in omogoca zagon elektricnega orodja brez tresljajev.

Opomba: ce elektricno orodje takoj po vklopu deluje s polnim stevilom vrtljajev, potem mehak zagon in zašcita pred ponovnim vklopom ne delujeta. Elektricno orodje je treba nemudoma poslati servisni sluzbi, naslove lahko najdete v razdelku „Servisna sluzba in svetovanje uporabnikom".

Navodila za delo

Pred začektom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek „Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Elektricnega orodja ne obremenite takmo矫no, da bi se zaustavilo.
Pustite, da elektricno orodje po veliki obreteni nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljate elektricnega orodja skupaj s stojalom za rezalno brusenje.

Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Rezalne plošće

Zakosmacenje nikoli ne uporablajte rezalinh plosch.

Pri grobem brusenju dosezete njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochn pritiskajte na elektricno orodje ter ga premikajte sem ter tja. Tako se obdelovanec ne segreje, ne spreneni barve in ne pride do nastanka brazd.

Lamelna brusilna plošča

Z lamelno brusilno plošco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plošce imajo v primerjavi z obicajnimi brusilnimi plošcami bistveno daljso ziviljenjsko dobo, nižjo raven hrupa in nižje temperature bruşenja.

Rezanje kovine

Pri rezanju zvezanimi brusilnimi sredstvi vedno uporabljaje zašcitniPokrov za rezanje (14).

Pri rezanju orodje potiskajte srednje moćno in potiskanje prerlagajte obdelovancu. Na rezalno plošće ne pritiskajte premoćno, se ne zatikajte z njo in ne oscilirajte.

Rezalne plošće, ki se ne vrti enakomerno, ne skušajte izravnati s pritiskanjem na drugo stran.

Elektricno orodje je treba
ves cas voditi proti smeri
delovanja. Sicer obstaja
nevarnost, da ga

nenadzorovano potisnete iz reza. Pri rezanju profilov in stirirobih cevi je najbolje, da zacnete z rezanjem na mestu z majmanjsim premerom.

Rezanje kamna

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
- Nosite zašcitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plošco.

Pri uporabiPokrova za odsesavanje za rezanje z vodili (23) mora biti sesalnik primeren za odsesavanje kamenega prahu. Bosch ponuja ustrezne sesalnike.

Vkljucite elektricno orodje in ga s sprednjim delom vodila namestite na obdelovanec. Srednje mochno potiskajte elektricno orodje in potiskanje prerlagajte obdelovancu.

Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebnostjo proda, se lahko diamantna rezalna plošča pregreje in takto poskoduje. Na to vas nedvoumno opozjarva venec isker, ki se vrti skupaj s plošco.

V tem primeru rezanje prekinite in pustite diamantno rezalno plošco ekaj ča delovati v prostem tekuz rajvisjim stevilom vrtljajev, da se ta ohladi.

230|Hrvatski

Obcutno pocasnejse rezanje ali izrazitejse iskrenje sta znak, da je diamantna rezalna plosca otopela. Plosco v taksnem primeru naostrite s kratkimi rezi v abrazivne materiale, kot je na primer pescenec.

Opororila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upoštevati. Pred začetkom dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.
V ekstremnih pogojih uporabe vedno uporablajte odsesovalno pripravo (ce je to mogoce).Redno izpihujte prezračevalne reze in orodje prikljucite prek tokovnega zašcitnegsta sikala (PRCD).Prevodni prah, ki nastane pri obdelavi kovin, se lahko nabira v notranjosti elektricnega orodja. Pri tem se lahko poskoduje zašcitna izolacija elektricnega orodja.

Pribor skrbno skladiscit in uporablajte.

Ce morate zamenjati priključni kabel, storite to pri servisu

Bosch ali pooblascenem servisu za elektricna orodja Bosch, da ne pride do ogrozanja varnosti.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na va'sa vprasnja glede popravila in vzdrrzevanja izdelka ter nadomestnih delov.

Tehnicke skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelikh in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax:[phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni elektrichi n in elektronski opremi (OEEO) in njeni urensniciti v nacionalnem pravu se morajo elektricna orodja, ki niso vec uporabi, loceno zbirati ter okolju prijazno reciklirati.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvatski

Sigurnosne napomene

Opé upute za sigurnost za elektrïne alate

UPOZORENJE Treba procitati sve napomene o sigurnosti i upute. U slučaju

nepostivanja napomena o sigurnosti i uputa moze doci do strujnog udara, pozarai/ili teske ozljede.

Posebna sigurnosna upozorenja za brusnej brusnim papirom

Ne upotreblavajte prevelike brusne ploce s papirom. Slijedite preparuke proizvodača pri odabiru brusnog papira. Veci brusni papiri koji prelaze preko brusnog jastucića mogu uzrokovati ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje Čeličnom Četkom

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobičajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lako probijaju laganu odjecu /ili kozu.
Ako je za brusenje ziicanom cetkom preporucena upotreba stitnika, pripazite da tanjurasta ili loncasta cetka ne dodiruje stitnik. Tanjuraste i loncaste cetke mogu se, zbog sile pritiska i centrifugalnih sila, povecati u promjeru.

Brzostezna matica SDS-e/ie

Zajednostavnu zamjenu brusnog alata bez uporabe drugog alata, mozte umjesto stezne matice (10) koristiti brzosteznu maticu (12).

Brzostezna matica (12) smije se koristiti samo za brusne ili rezne ploce ili plocaste cetke promjera otvora 22,2 mm.

Koristiteismo besprijekornu,neostececenu brzosteznu maticu (12).

Pri navrtanju pazite da strana brzosteze matice (12)s oznakom nije okrenuta prema brusnoj ploci; strelica mora biti okrenuta prema oznaci indeksa (24).

Pritisnite tipku za blokadu vretena (1) kako bistefiksirali brusno vreteno. Za stezanje brzosteze nmatice okrenite brusnu plocu snaznou smjeru kazaljke na satu.

Pravilno pricrscenu, neostecenu brzosteznu maticu mozte rucho otpustiti okretanjem nazublenog prstena u smjeru suprotnom od kazaljke na satu. Brzosteznu maticu s cvrstim dosjedom nikada ne opustajte klijestima, nego upotrijbebite dvostruki okasti ključ. Stavite dvostruki okasti
