MANUALE UTENTE Rebl basq Nuna

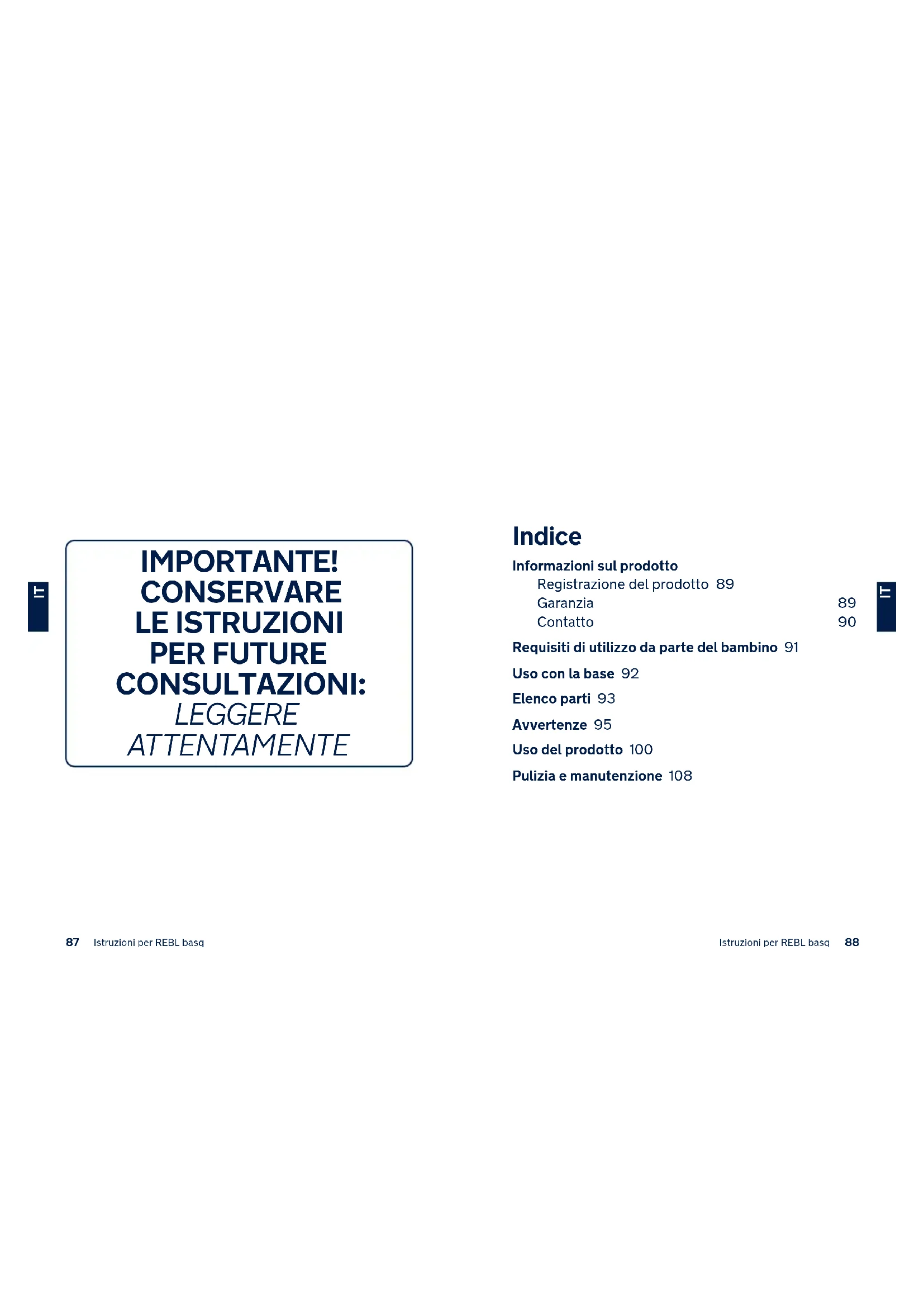

Indice Informazioni sul prodotto Registrazione del prodotto 89 Garanzia 89 Contatto 90 Requisiti di utilizzo da parte del bambino 91 Uso con la base 92 Elenco parti 93 Avvertenze 95 Uso del prodotto 100 Pulizia e manutenzione 108 IMPORTANTE! CONSERVARE LE ISTRUZIONI PER FUTURE CONSULTAZIONI: LEGGERE ATTENTAMENTE9089 Istruzioni per REBL basq Istruzioni per REBL basq

Informazioni sul prodotto Numero modello: _________________________________________________________________________________________________________ Prodotto in data: ___________________________________________________________________________________________________________ Registrazione del prodotto Inserire le precedenti informazioni. Numero modello e Prodotto in (data) si trovano sul fondo di REBL basq. Per registrare il prodotto, visitare il sito: www.nunababy.com Fare clic sul link "Registra dispositivo" nella homepage. Garanzia Abbiamo progettato appositamente i nostri prodotti di alta qualità in modo che crescano con il bambino e con la famiglia. Poiché crediamo nel nostro prodotto, i meccanismi sono coperti da una garanzia personalizzata per prodotto che comincia dal giorno dell'acquisto. Al momento di contattarci, sono necessari la prova d'acquisto, il numero di modello e la data di produzione. Per informazioni sulla garanzia, visitare il sito: www.nunababy.com Fare clic sul link "Garanzia" nella homepage. Contatto Per la sostituzione di parti, manutenzione o domande sulla garanzia, contattare il dipartimento di assistenza al cliente. [e-mail] www.nunababy.com9291 Istruzioni per REBL basq Istruzioni per REBL basq

Uso con la base 1 In conformità alla normativa UN N.129, il sistema di ritenuta per bambini migliorato con base è un sistema universale ISOFIX Classe ISO/F2X, ISO/ R2 e deve essere montato con attacchi ISOFIX. 2 È un sistema di ritenuta per bambini migliorato "i-Size". È omologato alla Normativa UN N. 129, per l'uso a bordo dei veicoli compatibili i-Size nelle posizioni di seduta indicate dal produttore nel manuale dell'utente del veicolo. 3 In caso di dubbi, consultare il produttore o il rivenditore del sistema di ritenuta per bambini migliorato. Normativa UN N. 129/03 i-Size UNIVERSALE ISOFIX Modalità contraria al senso di marcia 61 cm-105 cm/ ≤18,5 kg Modalità in senso di marcia 76 cm-105 cm/ ≤18,5 kg030532 Requisiti di utilizzo da parte del bambino Questo prodotto è adatto per l'uso con bambini con i seguenti requisiti: Modalità contraria al senso di marcia: Altezza del bambino 61 cm-105 cm/ Peso del bambino 18,5 kg Modalità in senso di marcia: Altezza del bambino 76 cm-105 cm/ Peso del bambino ≤18,5 kg NON è consentito utilizzarlo nel senso di marcia prima dei 15 mesi di età. InstallationMode Installation ReclinePosition 1-7 1-7 Babymode Toddlermode Child height 61cm–105cm/ Child weight≤18.5kgChild height 76cm–105cm/ Child weight≤18.5kgAge ≥ 15 months Modalità di installazione Installazione Posizione reclinata Modalità Bambino Modalità Primi passi Altezza del bambino 61 cm-105 cm/ Peso del bambino ≤ 18,5 kg Altezza del bambino 76 cm-105 cm/ Peso del bambino ≤ 18,5 kgg Età ≥ 15 mesi9493 Istruzioni per REBL basq Istruzioni per REBL basq

AVVERTENZA La gamba di supporto deve essere a contatto con il pianale del veicolo e le bretelle che trattengono il bambino devono essere adattate al suo corpo. Le cinghie non devono essere attorcigliate. Dopo aver messo il bambino nel sistema di ritenuta per bambini migliorato, utilizzare correttamente la cintura e assicurarsi che la cinghia addominale sia indossata in basso in modo da sostenere il bacino. Fissare il sistema di ritenuta per bambini migliorato, anche per brevi viaggi, ovvero quando si verificano la maggior parte degli incidenti. I bagagli o altri oggetti che potrebbero causare lesioni in caso di collisione devono essere fissati adeguatamente. Prima di trasportare a mano il sistema di ritenuta per bambini migliorato, assicurarsi che il bambino sia fissato con l'imbrigliatura di sicurezza. Rivolgersi al rivenditore per problemi relativi a manutenzione, riparazione e sostituzione dei pezzi. Una corretta installazione è consentita solo con agganci ISOFIX. 1 Poggiatesta 2 Imbottitura 3 Regolatore 4 Pulsante di regolazione dell'inclinazione 5 Pulsante di regolazione supporto 6 Supporto 7 Indicatore supporto 8 Pulsante di regolazione supporto 9 Pulsante di regolazione ISOFIX 10 Pulsante di rotazione 11 Fibbia 12 Coperture cintura per le spalle 13 Leva di regolazione poggiatesta 14 Barra antirimbalzo 15 Attacco ISOFIX 16 Pulsante di sgancio ISOFIX 17 Guide ISOFIX Elenco parti

Istruzioni per REBL basq Istruzioni per REBL basq

Considerare il pericolo di apportare modifiche o aggiunte al dispositivo senza l'approvazione dell'autorità competente e il pericolo di non seguire attentamente le istruzioni di installazione fornite dal produttore del sistema di ritenuta del bambino migliorato. Non lasciare i bambini incustoditi nel sistema di ritenuta per bambini migliorato. Fare in modo che gli oggetti rigidi e le parti in plastica del sistema di ritenuta per bambini migliorato siano posizionati e installati in modo che non rischino di rimanere incastrati in un sedile spostabile o nella portiera del veicolo. Controllare frequentemente la presenza di sporcizia nelle guide ISOFIX e pulirle se necessario. L’affidabilità può essere ridotta dalla penetrazione di sporcizia, polvere, residui di cibo, ecc. Occorre utilizzare la barra antirimbalzo. Modalità contraria al senso di marcia: Altezza del bambino 61 cm-105 cm/ Peso del bambino ≤ 18,5 kg Modalità in senso di marcia: Altezza del bambino 76cm-105 cm/ Peso del bambino ≤ 18,5 kg Tenere il sistema di ritenuta per bambini migliorato lontano dalla luce del sole per evitare di causare ustioni alla pelle del bambino. Toccare sempre il sistema di ritenuta per bambini migliorato prima di far sedere il bambino. Rimuovere il sistema di ritenuta per bambini migliorato dal sedile del veicolo se non viene usato frequentemente. Per utilizzare il sistema di ritenuta per bambini migliorato con agganci ISOFIX in conformità alla normativa UN N. 129, il bambino deve soddisfare i seguenti requisiti. Il rivestimento imbottito deve essere sostituito solo con altri consigliati dal produttore, in quanto costituisce parte integrante del sistema di ritenuta per bambini migliorato. Il sistema di ritenuta per bambini migliorato potrebbe non essere adatto a tutti i veicoli approvati se utilizzato in una di queste posizioni. Per evitare il rischio di caduta, proteggere sempre il bambino con l'imbrigliatura di sicurezza quando il bambino viene posto nel sistema di ritenuta per bambini migliorato, anche quando il sistema di ritenuta migliorato non è presente nel veicolo.9897 Istruzioni per REBL basq Istruzioni per REBL basq

Per evitare lesioni gravi o decesso, NON collocare il sistema di ritenuta per bambini migliorato su superfici elevate con il bambino all'interno. I componenti del sistema di ritenuta per bambini migliorato non devono essere mai lubrificati. Il sistema di ritenuta del bambino migliorato deve essere sostituito se è stato sottoposto a violenti sollecitazioni in caso di incidente. NESSUN sistema di ritenuta per bambini migliorato è in grado di garantire una protezione completa da lesioni in caso di incidenti. Tuttavia, l'uso corretto del sistema di ritenuta per bambini migliorato riduce il rischio di lesioni gravi o mortali per il bambino.

IMPORTANTE: NON UTILIZZARLO NEL

SENSO DI MARCIA PRIMA CHE IL BAMBINO SUPERI I 15 MESI DI ETÀ (fare riferimento alle istruzioni) NON installare il sistema di ritenuta per bambini migliorato senza osservare le istruzioni del presente manuale. Si potrebbero causare lesioni o decesso. NON utilizzare questo sistema di ritenuta per bambini migliorato se presenta danni o parti mancanti. NON vestire il bambino con indumenti troppo grandi, in quanto si potrebbe impedire al bambino di essere correttamente e saldamente allacciato con le cinture per le spalle e la cintura spartigambe. NON usare sistemi di ritenuta per bambini migliorati in modalità contraria al senso di marcia nei sedili in cui è installato un airbag anteriore attivo. Potrebbero verificarsi lesioni gravi o il decesso. Per ulteriori informazioni, fare riferimento al manuale del veicolo. NON usare questo sistema di ritenuta per bambini migliorato senza il rivestimento imbottito. NON utilizzare cuscini interni diversi da quelli consigliati per questo sistema di ritenuta per bambini migliorato. NON continuare ad utilizzare questo sistema di ritenuta per bambini migliorato dopo alcun incidente, anche di piccola entità. Sostituirlo immediatamente in quanto potrebbe aver subito danni strutturali non visibili a seguito dell'incidente. NON collocare oggetti sulla superficie del supporto, davanti al sistema di ritenuta per bambini migliorato.10099 Istruzioni per REBL basq Istruzioni per REBL basq

NON utilizzare alcun carico sui punti di contatto diversi da quelli descritti nelle istruzioni e contrassegnati sul sistema di ritenuta per bambini migliorato. NON utilizzare un sistema di ritenuta per bambini migliorato di seconda mano o del quale non si conoscono i precedenti perché potrebbe avere danni strutturali che mettono in pericolo la sicurezza del bambino. NON utilizzare corde o simili per fissare il sistema di ritenuta per bambini migliorato nel veicolo o bloccare il bambino nel sistema di ritenuta migliorato. Uso del prodotto NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli rivolti lateralmente (1) o verso la parte posteriore (1) rispetto al senso di marcia del veicolo. NON posizionare il sistema di ritenuta per bambini migliorato rivolto anteriormente sul sedile anteriore se sono presenti airbag. Potrebbero verificarsi lesioni gravi o il decesso. (1) Per ulteriori informazioni, fare riferimento al manuale del veicolo. Si raccomanda di installare questo sistema di ritenuta per bambini migliorato sul sedile posteriore del veicolo. (1) Questo sistema di ritenuta per bambini migliorato è adatto per sedili dei veicoli con punti di ancoraggio i-Size ISOFIX. (2) NON installare questo sistema di ritenuta per bambini migliorato su sedili dei veicoli che si sono rivelati instabili durante l’installazione. Installazione

- Estrarre il supporto dal vano. (3)

2 - Montare le guide ISOFIX con i punti di ancoraggio

ISOFIX. (4) Le guide ISOFIX possono proteggere la superficie del sedile del veicolo dalla torsione. Guideranno inoltre gli attacchi ISOFIX.102101 Istruzioni per REBL basq Istruzioni per REBL basq

3 - Premere il pulsante di regolazione ISOFIX su

entrambi i lati della base, quindi estrarre gli attacchi ISOFIX. (5)

4 - Allineare gli attacchi ISOFIX con le guide ISOFIX,

quindi fare clic su entrambi gli attacchi ISOFIX nei punti di ancoraggio ISOFIX. (6) Assicurarsi che entrambi gli attacchi ISOFIX siano saldamente fissati ai relativi punti di ancoraggio ISOFIX. Si devono avvertire due clic e il colore degli indicatori su entrambi gli attacchi ISOFIX deve essere completamente verde. (6)-1 Assicurarsi che il sistema di ritenuta per bambini migliorato sia installato saldamente tirando entrambi gli attacchi ISOFIX.

5 - L'attacco ISOFIX può essere regolato in 9

posizioni. Premere il pulsante di regolazione ISOFIX e spingere di nuovo la base contro il sedile del veicolo finché non è stretta.

6 - Dopo aver posizionato il sistema di ritenuta per

bambini migliorato sul sedile del veicolo, aprire il supporto sul pianale. (7) L'indicatore del supporto è verde quando è installato correttamente; se è rosso significa che è installato in modo non corretto. (7) Il supporto presenta 24 posizioni. Se l'indicatore del supporto è rosso significa che il supporto è in una posizione non corretta. Assicurarsi che il supporto sia fissato premendo la parte anteriore del sistema di ritenuta per bambini migliorato. Per accorciare il supporto, premere il pulsante di rilascio del supporto, quindi tirare il supporto verso l'alto.

7 - Per togliere il sistema di ritenuta per bambini

migliorato, premere il pulsante di regolazione ISOFIX (5)-1 e tirare la base in direzione opposta al seggiolino, poi, premendo il pulsante e il bloccaggio secondario situati sugli agganci ISOFIX, rimuovere dal veicolo. (8)

8 - Premere il pulsante di regolazione ISOFIX per

riporre l'attacco ISOFIX. (9) Il sistema di ritenuta per bambini migliorato completamente montato viene mostrato in (10). Regolazione della reclinazione Premere il pulsante di regolazione della reclinazione (11)-1, per regolare il sistema di ritenuta per bambini migliorato nella posizione corretta. Gli angoli di reclinazione sono mostrati in (11). Ricontrollare la posizione del supporto dopo la reclinazione. Sono disponibili 7 angoli di reclinazione in modalità bambino e 7 posizioni in modalità bambino piccolo.104103 Istruzioni per REBL basq Istruzioni per REBL basq

Modalità bambino (modalità contraria al senso di marcia) Modalità contraria al senso di marcia Altezza del bambino 61 cm-105 cm/ Peso del bambino≤18,5 kg Posizione reclinata Posizione 1-7

1 - Premere il pulsante di rotazione per ruotare il

seggiolino rivolto contro marcia. (12)(13) Reclinare lo schienale in modo che si trovi nelle posizioni da 3 a 7 per agevolare la rotazione.

2 - Modalità contraria al senso di marcia, assemblata

come mostrato in (13). Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (13)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (13)-2 Regolazione dell'altezza del poggiatesta e delle bretelle Controllare che le bretelle siano all'altezza appropriata. Le bretelle devono trovarsi all'altezza delle spalle dei bambini (14), ma non oltre la linea delle spalle. (15) Se le bretelle non sono all'altezza adeguata, in caso di incidente il bambino potrebbe essere espulso dal sistema di ritenuta per bambini migliorato. Tirare la leva di regolazione del poggiatesta (16), quindi tirare verso l'alto o spingere verso il basso il poggiatesta, finché non scatta in una delle 8 posizioni. Le posizioni del poggiatesta sono mostrate in (17). Bloccaggio del bambino Una volta sistemato il bambino nel seggiolino, verificare che le bretelle siano all'altezza corretta.

1 - Premendo il pulsante di regolazione situato sulla

parte anteriore del sistema di ritenuta per bambini migliorato, tirare le due bretelle. (18)

2 - Sganciare la fibbia delle bretelle premendo il

pulsante rosso. (19)

3 - Fissare le fibbie su entrambi i lati del sedile, per

agevolare il posizionamento del bambino. (20)

4 - Mettere il bambino nel sistema di ritenuta per

bambini migliorato e agganciare la fibbia. Fare riferimento a (21).

5 - Stringere le bretelle, tirando il regolatore. (22)

Assicurarsi che lo spazio tra il bambino e le cinture per le spalle sia di circa lo spessore di una mano.106105 Istruzioni per REBL basq Istruzioni per REBL basq

Modalità bambino piccolo (rivolto in avanti) Modalità in senso di marcia Altezza del bambino 76 cm-105 cm/ Peso del bambino≤18,5 kg Posizione reclinata Posizione 1-7 NON è consentito utilizzarlo nel senso di marcia prima dei 15 mesi di età.

1 - Premere il pulsante di rotazione per ruotare il

seggiolino rivolto nel senso di marcia del veicolo. (23)(24) Reclinare lo schienale in modo che si trovi nelle posizioni da 3 a 7 per agevolare la rotazione.

2 - Modalità in senso di marcia, montaggio illustrato

in (24) Gli attacchi ISOFIX devono essere fissati e bloccati sui punti di ancoraggio ISOFIX. (24)-1 Il supporto deve essere installato correttamente con l'indicatore verde. (24)-2 Bloccaggio del bambino Una volta sistemato il bambino nel seggiolino, verificare che le bretelle siano all'altezza corretta. (25)

1 - Premendo il pulsante di regolazione situato sulla

parte anteriore del sistema di ritenuta per bambini migliorato, tirare le due bretelle. (18)

2 - Sganciare la fibbia delle bretelle premendo il

pulsante rosso. (19)

3 - Fissare le fibbie su entrambi i lati del sedile, per

agevolare il posizionamento del bambino. (20)

4 - Mettere il bambino nel sistema di ritenuta per

bambini migliorato e agganciare la fibbia. Fare riferimento a (21)

5 - Stringere le bretelle, tirando il regolatore. (26)

Assicurarsi che lo spazio tra il bambino e le cinture per le spalle sia di circa lo spessore di una mano.108107 Istruzioni per REBL basq Istruzioni per REBL basq

Pulizia e manutenzione Lavare l'imbottitura e la fodera con acqua fredda sotto i 30°C. Non stirare il rivestimento imbottito. Non candeggiare e non lavare a secco il rivestimento imbottito. Non usare un detergente non diluito, benzina o altri solventi organici per lavare il sistema di ritenuta per bambini migliorato. Potrebbe danneggiare il prodotto. Utilizzare solo un detergente neutro, acqua e un panno morbido per pulire la scocca, l'impugnatura, le cinture e la base del sistema di ritenuta per bambini migliorato. Non attorcigliare il rivestimento imbottito per asciugare con grande forza. Si potrebbero lasciare grinze sul rivestimento imbottito. Appendere il rivestimento imbottito all'ombra per asciugare. Rimuovere il sistema di ritenuta per bambini migliorato dal sedile del veicolo se non viene usato per un lungo periodo di tempo. Sistemare il sistema di ritenuta per bambini migliorato in un luogo fresco e asciutto e inaccessibile al bambino. NUNA International B.V. Nuna e tutti i logo associati sono marchi di fabbrica. Rimozione del rivestimento imbottito

1 - Aprire la fibbia.

2 - Aprire i ganci. (27)

3 - Infilare la cintura spartigambe attraverso la

relativa fessura. (28)

4 - Aprire i ganci dell'imbottitura principale dietro

le cinture per le spalle. (29) Spostare le bretelle dietro l’aletta sotto il poggiatesta. (30)

5 - Sganciare il gancio e la chiusura in velcro per

rimuovere la copertura della bretella. (31)

6 - Sganciare l'elastico sulla parte inferiore del

poggiatesta per rimuovere il rivestimento imbottito. (32)

7 - Rimuovere il rivestimento imbottito. (33)

Per montare il rivestimento imbottito invernale, eseguire i passaggi di cui sopra al contrario. Conservare il manuale di istruzioni nella tasca laterale situata sul fondo del sistema di ritenuta per bambini migliorato (34).110109 Instrucciones para REBL basq Instrucciones para REBL basq
