MANUAL DE UTILIZADOR Rebl basq Nuna

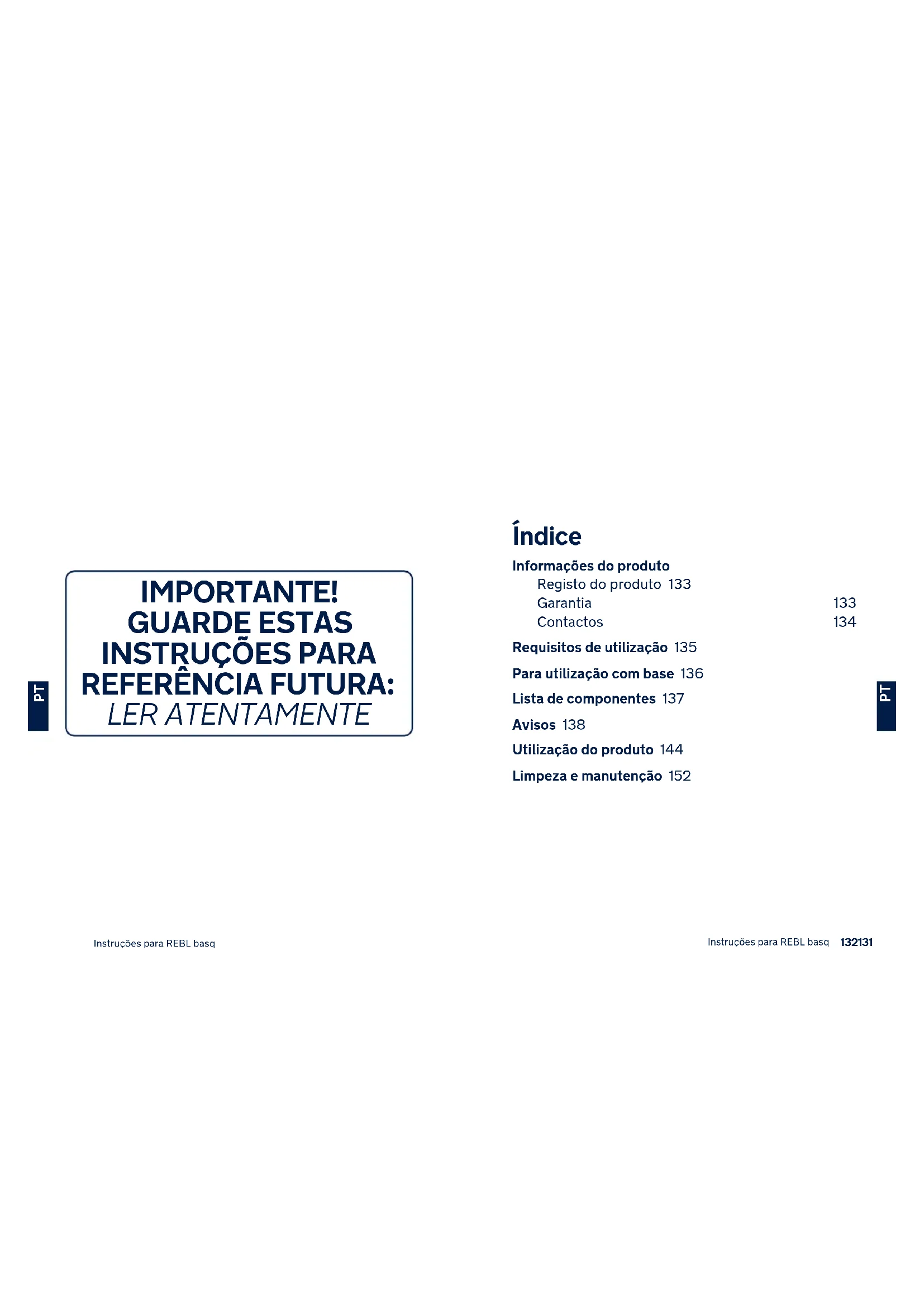

Índice Informações do produto Registo do produto 133 Garantia 133 Contactos 134 Requisitos de utilização 135 Para utilização com base 136 Lista de componentes 137 Avisos 138 Utilização do produto 144 Limpeza e manutenção 152 IMPORTANTE! GUARDE ESTAS

REFERÊNCIA FUTURA: LER ATENTAMENTE134133 Instruções para REBL basq Instruções para REBL basq

Informações do produto Número do modelo: __________________________________________________________________________________________________ Data de fabrico: ______________________________________________________________________________________________________________ Registo do produto Preencha as informações acima. O número do modelo e a data de fabrico estão localizados na parte inferior do REBL basq. Para registar o seu produto, visite: www.nunababy.com Clique na hiperligação "Registar equipamento" na página inicial. Garantia Concebemos propositadamente os nossos produtos de alta qualidade para que possam acompanhar o crescimento do seu filho e da sua família. Porque confiamos nos nossos produtos, os nossos equipamentos estão cobertos por uma garantia personalizada por produto, a partir do dia da respetiva compra. Quando nos contactar, tenha disponíveis o comprovativo de compra, o número do modelo e a data de fabrico. Para obter informações sobre a garantia, visite: www.nunababy.com Clique na hiperligação "Garantia" na página inicial. Contactos Para peças de substituição, assistência técnica ou outras questões sobre a garantia, contacte o nosso departamento de apoio ao cliente. [e-mail] www.nunababy.com136135 Instruções para REBL basqInstruções para REBL basq

Para utilização com base 1 De acordo com o Regulamento N.º 129 da ONU, o dispositivo avançado de retenção com base para crianças é um sistema ISOFIX Classe ISO/ F2X, ISO/R2 avançado de retenção para crianças de categoria universal e deve ser instalado com os conectores ISOFIX. 2 Este é um sistema avançado de retenção para crianças "i-Size". Está aprovado ao abrigo do Regulamento N.º 129 da ONU para utilização em veículos com lugares sentados compatíveis com "i-Size", conforme indicado no manual do utilizador do fabricante do veículo. 3 Em caso de dúvida, consulte o fabricante ou o revendedor do sistema avançado de retenção para crianças. Regulamento da ONU N.º 129/03 i-Size UNIVERSAL ISOFIX Virado para a retaguarda 61 cm – 105 cm / ≤ 18,5 kg Virado para a frente 76 cm – 105 cm / ≤ 18,5 kg030532 Requisitos de utilização Este produto é adequado para crianças que cumpram os seguintes requisitos: Virado para a retaguarda: Altura da criança 61 cm – 105 cm / Peso da criança 18,5 kg Virado para a frente: Altura da criança 76 cm – 105 cm / Peso da criança ≤18,5 kg NÃO é permitida a utilização do dispositivo de retenção virado para a frente no caso de crianças com idade inferior a 15 meses. InstallationMode Installation ReclinePosition 1-7 1-7 Babymode Toddlermode Child height 61cm–105cm/ Child weight≤18.5kgChild height 76cm–105cm/ Child weight≤18.5kgAge ≥ 15 months Modo de instalação Instalação Posição de reclinação Modo Bebé Modo de Criança Pequena Altura da criança 61 cm – 105 cm / Peso da criança ≤ 18,5 kg Altura da criança 76 cm – 105 cm / Peso da criança ≤ 18,5 kg Idade ≥ 15 meses138137 Instruções para REBL basqInstruções para REBL basq

AVISO Qualquer perna de apoio deve estar em contacto com o piso do veículo e as correias que restringem a criança devem ser ajustadas ao corpo da criança. As correias não devem estar torcidas. Depois de colocar o seu filho neste dispositivo avançado de retenção para crianças, deverá utilizar corretamente o arnês de segurança e certificar-se de que a correia subabdominal está o mais baixo possível para que a bacia esteja bem segura. Segure sempre a criança no dispositivo avançado de retenção para crianças, mesmo em trajetos curtos, já que a maioria dos acidentes ocorre neste tipo de trajetos. Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente fixos. Antes de transportar o dispositivo avançado de retenção para crianças, certifique-se de que a criança está segura com o arnês de segurança. Para questões relacionadas com a manutenção, reparação e substituição de peças, consulte o distribuidor. 1 Apoio de cabeça 2 Capa de tecido acolchoado 3 Correia de ajuste 4 Botão de ajuste de reclinação 5 Botão de ajuste da perna de carga 6 Perna de carga 7 Indicador da perna de carga 8 Botão de ajuste da perna de carga 9 Botão de ajuste ISOFIX 10 Botão de rotação 11 Fivela 12 Capas das alças 13 Alavanca de ajuste do apoio de cabeça 14 Barra antirricochete 15 Conector ISOFIX 16 Botão de desbloqueio ISOFIX 17 Guias ISOFIX Lista de componentes

Instruções para REBL basq Instruções para REBL basq

A instalação correta é permitida apenas através da utilização dos conectores ISOFIX. Não devem ser efetuadas alterações ou adições ao dispositivo sem a aprovação de uma autoridade competente e devem ser seguidas as instruções de instalação fornecidas pelo fabricante do dispositivo avançado de retenção para crianças. A criança não deve permanecer no sistema avançado de retenção sem supervisão. As peças rígidas e plásticas do dispositivo de retenção para crianças devem estar localizadas e instaladas de forma a que não fiquem presas num assento móvel ou numa porta do veículo. Verifique frequentemente se existe sujidade nos guias ISOFIX e limpe-os se necessário. A acumulação de sujidade, pó, partículas de alimentos, etc., poderá afetar a fiabilidade do dispositivo. A barra antirricochete deve ser utilizada. Virado para a retaguarda: Altura da criança 61 cm – 105 cm / Peso da criança ≤ 18,5 kg Virado para a frente: Altura da criança 76 cm – 105 cm / Peso da criança ≤ 18,5 kg Mantenha este dispositivo avançado de retenção para crianças afastado de luz solar direta, caso contrário, este poderá atingir temperaturas demasiado elevadas para a pele da criança. Toque sempre no dispositivo avançado de retenção para crianças antes de colocar a criança. Remova o dispositivo avançado de retenção para crianças do banco do veículo quando não estiver a ser utilizado regularmente. Para utilizar este dispositivo avançado de retenção para crianças com conectores ISOFIX, de acordo com o Regulamento N.º 129 da ONU, a criança deve cumprir os seguintes requisitos. A capa de tecido acolchoado não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante. A capa de tecido acolchoado constitui uma parte integrante do funcionamento do dispositivo avançado de retenção para crianças. O dispositivo avançado de retenção para crianças poderá não caber em todos os veículos aprovados quando for utilizado numa destas posições.142141 Instruções para REBL basq Instruções para REBL basq

Para evitar o risco de quedas, segure sempre a criança com o cinto de segurança quando esta se encontra no dispositivo avançado de retenção para crianças, mesmo quando o dispositivo avançado de retenção para crianças não se encontra dentro do veículo. Para evitar lesões graves ou a morte, NUNCA coloque o dispositivo avançado de retenção para crianças em bancos que tenham uma superfície elevada enquanto a criança está no dispositivo. As peças deste dispositivo avançado de retenção para crianças não necessitam de qualquer tipo de lubrificação. Este dispositivo avançado de retenção para crianças deve ser substituído caso tenha sido sujeito a esforços violentos num acidente. NENHUM sistema avançado de retenção para crianças pode garantir uma proteção total contra lesões em caso de acidente. Contudo, a utilização apropriada deste dispositivo avançado de retenção para crianças reduzirá o risco de lesões graves ou morte da criança.

IMPORTANTE - NÃO UTILIZE O

DISPOSITIVO VIRADO PARA A FRENTE SE A CRIANÇA TIVER UMA IDADE INFERIOR A 15 meses (consulte as instruções). NÃO instale este dispositivo avançado de retenção para crianças sem seguir as instruções deste manual, pois poderá sujeitar a criança a riscos de lesão ou morte. NÃO utilize este dispositivo avançado de retenção para crianças se o mesmo estiver danificado ou existirem peças em falta. NÃO coloque a criança com roupa larga/ grande, pois poderá impedir que as alças e a correia das virilhas apertem firmemente a criança. NÃO utilize sistemas de retenção para crianças virados para a retaguarda em lugares sentados onde esteja instalado um airbag frontal ativo. Poderão ocorrer lesões graves ou mesmo a morte. Consulte o manual do proprietário do veículo para obter mais informações. NÃO utilize este dispositivo avançado de retenção para crianças sem a capa de tecido acolchoado.144143 Instruções para REBL basq Instruções para REBL basq

NÃO coloque outros materiais além dos acolchoamentos internos recomendados neste dispositivo avançado de retenção para crianças. NÃO continue a utilizar este dispositivo avançado de retenção para crianças depois de o mesmo ter sofrido qualquer tipo de colisão, mesmo que tenha sido ligeira. Substitua imediatamente o dispositivo, pois a colisão poderá provocar danos estruturais invisíveis. NÃO coloque quaisquer objetos na área da perna de carga à frente do dispositivo avançado de retenção para crianças. NÃO utilize quaisquer pontos de contacto de suporte de carga diferentes dos descritos nas instruções e marcados no dispositivo avançado de retenção para crianças. NUNCA utilize um dispositivo avançado de retenção para crianças em segunda mão ou cujo histórico desconheça, pois poderão existir danos estruturais que colocam em risco a segurança da criança. NUNCA utilize cordas ou outros substitutos para segurar o dispositivo avançado de retenção para crianças no veículo ou para segurar a criança no dispositivo de retenção. Utilização do produto NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo virados para o lado (1) ou para a retaguarda (1) em relação à direção de marcha do veículo. NÃO coloque o dispositivo avançado de retenção para crianças virado para a retaguarda num banco dianteiro com airbag. Poderão ocorrer lesões graves ou mesmo a morte. (1) Consulte o manual do proprietário do veículo para obter mais informações. Recomendamos que instale este dispositivo avançado de retenção para crianças no banco traseiro do veículo. (1) Este dispositivo avançado de retenção para crianças é adequado para bancos de veículos com pontos de fixação ISOFIX i-Size. (2) NÃO instale este dispositivo avançado de retenção para crianças em bancos de veículo que não sejam estáveis durante a instalação. Instalação

2 - Encaixe as guias ISOFIX nos pontos de fixação

ISOFIX. (4) As guias ISOFIX podem proteger a superfície do banco do veículo contra roturas. Também servem para guiar os conectores ISOFIX.146145 Instruções para REBL basq Instruções para REBL basq

3 - Pressione o botão de ajuste ISOFIX em ambos

os lados da base e, em seguida, puxe pelos conectores ISOFIX. (5)

4 - Alinhe os conectores ISOFIX com as guias ISOFIX

e, em seguida, encaixe ambos os conectores ISOFIX nos pontos de fixação ISOFIX. (6) Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nos pontos de fixação ISOFIX. Deverá ouvir dois cliques e a cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. (6)-1 Verifique se o dispositivo avançado de retenção para crianças está firmemente instalado puxando ambos os conectores ISOFIX.

5 - Existem 9 posições ajustáveis para ISOFIX.

Pressione o botão de ajuste ISOFIX e empurre a base para trás contra o banco do veículo até que esteja apertado.

6 - Depois de colocar o dispositivo avançado de

retenção para crianças no banco do veículo, estique a perna de carga até ao piso do veículo. (7), O indicador da perna de carga apresentará a cor verde se a instalação estiver correta e a cor vermelha se estiver incorreta. (7) A perna de carga tem 24 posições. Se o indicador da perna de carga apresentar a cor vermelha, significa que a perna de carga está numa posição incorreta. Certifique-se de que a perna de carga está fixada pressionando a parte frontal do dispositivo avançado de retenção para crianças. Para encurtar a perna de carga, aperte o botão de desbloqueio da perna de carga e puxe a perna para cima.

7 - Para remover o dispositivo avançado de retenção

para crianças, pressione o botão de desbloqueio ISOFIX (5)-1 afaste a base do banco do veículo e, em seguida, enquanto aperta o botão e o bloqueio secundário dos conectores ISOFIX, remova-o do veículo. (8)

8 - Pressione o botão de ajuste ISOFIX para guardar

o ISOFIX. (9) A ilustração (10) apresenta o dispositivo avançado de retenção para crianças totalmente montado. Ajuste da reclinação Aperte o botão de ajuste da reclinação (11)-1 para ajustar o dispositivo avançado de retenção para crianças para a posição adequada. Os ângulos de reclinação são apresentados na ilustração (11). Após a reclinação, verifique novamente a posição da perna de carga. Existem 7 ângulos de reclinação no modo de bebé e 7 posições no modo de criança pequena.148147 Instruções para REBL basq Instruções para REBL basq

Modo Bebé (Modo Virado para a Retaguarda) Virado para a retaguarda Altura da criança 61 – 105 cm / Peso da criança ≤ 18,5 kg Posição reclinada Posição 1-7

1 - Pressione o botão de rotação para rodar a cadeira

orientando-a para a traseira do veículo. (12)(13) Recline a cadeira para as posições 3 a 7 para facilitar a rotação.

2 - A ilustração (13) apresenta o dispositivo montado

no modo virado para a retaguarda. Os conectores ISOFIX devem estar encaixados e bloqueados nos pontos de fixação ISOFIX. (13)-1 A perna de carga deve estar corretamente instalada com o indicador em cor verde. (13)-2 Ajuste da altura do apoio de cabeça e das alças Certifique-se de que as alças se encontram à altura apropriada. As alças devem estar a uma altura próxima dos ombros da criança (14), mas não acima da linha dos ombros. (15) Se as alças não estiverem à altura adequada, a criança poderá ser ejetada do dispositivo avançado de retenção para crianças em caso de colisão. Aperte a alavanca de ajuste do apoio de cabeça (16) e ajuste o apoio de cabeça para cima ou para baixo até que este encaixe numa das 8 posições. As posições do apoio de cabeça são apresentados na ilustração (17). Colocar e prender a criança Após a colocação da criança na cadeira, verifique se as alças se encontram à altura apropriada.

1 - Enquanto pressiona o botão de ajuste situado na

parte frontal do dispositivo avançado de retenção para crianças, puxe as duas alças do dispositivo avançado de retenção para crianças. (18)

2 - Abra o cinto de segurança pressionando o botão

3 - Afaste as fivelas em ambos o lados da cadeira

para facilitar a colocação do bebé. (20)

4 - Coloque a criança no dispositivo avançado

de retenção para crianças e aperte o cinto de segurança. Consulte a ilustração (21).

5 - Aperte as alças puxando a correia de ajuste. (22)

Certifique-se de que o espaço entre a criança e as alças é aproximadamente da espessura de uma mão.150149 Instruções para REBL basq Instruções para REBL basq

Modo de Criança Pequena (Modo Virado para a Frente) Virado para a frente Altura da criança 76 cm – 105 cm / Peso da criança ≤ 18,5 kg Posição reclinada Posição 1-7 NÃO é permitida a utilização do dispositivo de retenção virado para a frente no caso de crianças com idade inferior a 15 meses.

1 - Pressione o botão de rotação para rodar a cadeira

orientando-a para a direção de condução do veículo. (23)(24) Recline a cadeira para as posições 3 a 7 para facilitar a rotação.

2 - A ilustração (24) mostra o dispositivo montado

no modo virado para a frente Os conectores ISOFIX devem estar encaixados e bloqueados nos pontos de fixação ISOFIX. (24)-1 A perna de carga deve estar corretamente instalada com o indicador em cor verde. (24)-2 Colocar e prender a criança Após a colocação da criança na cadeira, verifique se as alças se encontram à altura apropriada. (25)

1 - Enquanto pressiona o botão de ajuste situado na

parte frontal do dispositivo avançado de retenção para crianças, puxe as duas alças do dispositivo avançado de retenção para crianças. (18)

2 - Abra o cinto de segurança pressionando o botão

3 - Afaste as fivelas em ambos o lados da cadeira

para facilitar a colocação do bebé. (20)

4 - Coloque a criança no dispositivo avançado

de retenção para crianças e aperte o cinto de segurança. Consulte a ilustração. (21)

5 - Aperte as alças puxando a correia de ajuste. (26)

Certifique-se de que o espaço entre a criança e as alças é aproximadamente da espessura de uma mão.152151 Instruções para REBL basq Instruções para REBL basq

Limpeza e manutenção Lave a capa de tecido inferior e a capa superior da cadeira com agua fria a uma temperatura inferior a 30°C. Não engome a capa de tecido. Não utilize lixívia nem limpe a seco as capas de tecido acolchoado. Não utilize detergentes não diluídos, gasolina ou outros solventes orgânicos para lavar o dispositivo avançado de retenção para crianças. Poderá danificar o produto. Utilize apenas detergente suave, água e um pano macio para limpar a carcaça do dispositivo avançado de retenção para crianças, a pega e as correias. Não torça as capas de tecido acolchoado para as secar rapidamente. Poderá enrugar as capas de tecido acolchoado. Deixe secar as capas de tecido acolchoado num local à sombra. Retire o dispositivo avançado de retenção para crianças do veículo se não pretende utilizá-lo durante um longo período. Coloque o dispositivo avançado de retenção para crianças num local fresco e seco não acessível a crianças. NUNA International B.V. Nuna e todos os logótipos associados são marcas comerciais. Retirar a capa de tecido

4 - Desaperte as molas da capa de tecido principal

atrás das alças. (29) Coloque as alças atrás da aba abaixo do apoio de cabeça. (30)

5 - Abra os velcros para remover a cobertura das

6 - Solte o elástico na parte inferior do apoio

de cabeça para remover a capa de tecido acolchoado do mesmo. (32)

7 - Remova a capa de tecido acolchoado. (33)

Para instalar a capa de tecido acolchoado de inverno, execute os passos descritos acima de forma inversa. Guarde o manual de instruções no compartimento de armazenamento no fundo do dispositivo avançado de retenção para crianças (34).
