MANUALE UTENTE eXperience 250 EHEIM

per l'acquisto del Vostro nuovo filtrato esterno EHEIM eXperience, che Vi offrirà un rendimento ottimale con la massima affidabilità ed efficacia. La grande capacité del contentatore, insieme alla struttura del materiale filtrante perfettamente adattata, garantisco un sicuro smaltimento delle sostanze nocive.

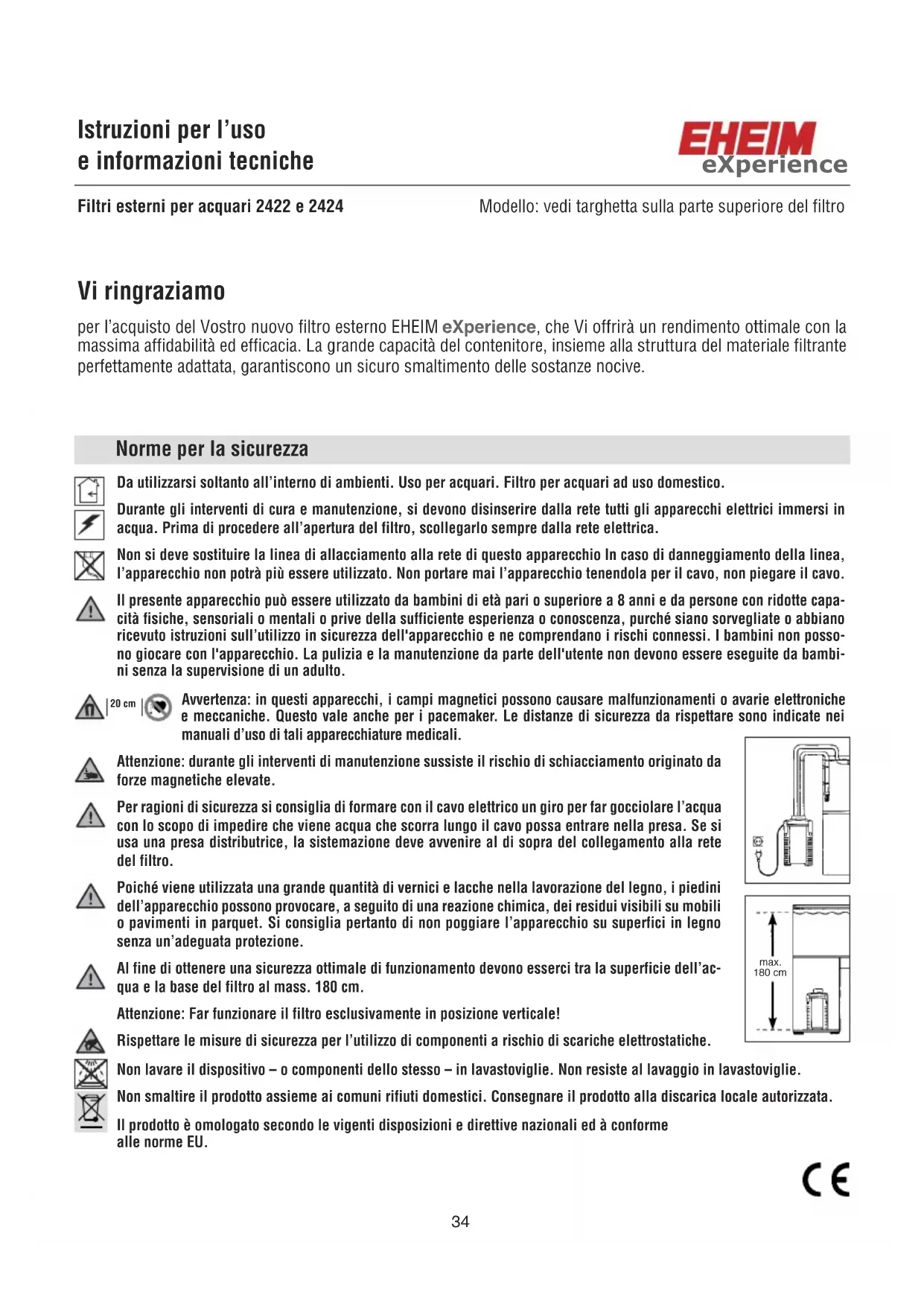

Norme per la sicurezza

Dautilizzarsi sotanto all'interno di ambienti. Uso per acquari. Filtro per acquari ad uso domestico.

Durante gli interventi di cura e manutenzione, si devono disinserire alla rete tutti gli apparecchi elettrici immersi in acqua. Prima di procedere all'apertura del filtrto, scollegarlo sempre alla rete elettrica.

Non si deve sostituire la linea di allacciamento alla rete di quello apparecchio In caso di danneggiamento della linea, l'apparecchio non potra più essere utilizzato. Non portare mai l'apparecchio tenendola per il cavo, noniegare il cavo.

Il presente apparecchio più essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o privè della sufficiente esperienza o conoscenza, purché siano sorvegliate o abbiano ricevuto istruzioni sull'utilizzo in sicurezza dell'apparechio e ne comprehendano i rischi connessi. I bambini non possono gliocare con l'apparechio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini sulla supervisione di un adulto.

20cm

Avvertenza: in quosti apparecchi, i campi magneti possono causare malfunzionamenti o avarie elettroniche e meccaniche. Questo valeanche per i pacemaker. Le distanzi di sicurezza da rispetto sono indicate nei manuali d'uso di tali apparecchiature medicali.

Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiaccimento originato da forze magnetiche elevate.

Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l'acqua con lo scopo di impedire che viene acqua che scorrà lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistematicione deve avvenire al di sopra del collegamento alla rete del filtrto.

Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell'apparecchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavamenti in parquet. Si consiglia pertanto di non poggiare l'apparecchio su superfici in legno alla sua adeguata protezione.

Al fine di ottenere una sicurezza ottimale di funzionamento devono esserci tra la superficie dell'acqua e la base del filtro al mass. 180 cm.

Attenzione: Far funzionare il filtrlo esclusivamente in posizione verticale!

Rispettare le misure di sicurezza per l'utilizzo di componenti a rischio di scariche elettrostatiche.

Non lavare il dispositivo - o componenti dello stesso - in lavastoviglie. Non resiste al lavaggio in lavastoviglie.

Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata.

Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed a conformere alle norme EU.

C

Filtro esterno 2422 e 2424 per acqua dolce e marina

① Parte superiore filtrlo ② Guarnizione di tenuta ③ Cuscinotto fine (bianco) ④ Cuscinotto grosso (azzuro) ⑤ Cestelli del materiale filtrante ⑥ Boccole di gomma ⑦ Clip di chiusura ⑧ Contenitore filtrlo ⑨ Blocco di raccordo con rubinetti ⑩ Morsetto stringitubi ⑪ Tubo di aspi-razione ⑫ Gabbietta di aspirazione ⑬ Tubo di mandata ad arco ⑭ Diffusore a spruzzo con tappo ⑮ Ventose a clips ⑯ Tubi flessibili ⑰ Vaselina.

Dopo aver aperto la confezione, controllare immediamente che vi siano contentuti tutti i pezzi.

Montaggio

(1) Sollevare le 4 clips di bloccaggio del contentatore filtro e spingerle verso l'alto. Il corpo pompa cui quod assere facilmente sollevato con l'aiuto delle apposite incavature ricavate nella testata.
(2) Rimuovere il cuscinetto fine (bianco) ed estrarre i cestelli per i materiali filtranti l'uno dopo l'alto. Per facilitare l'operazione, afferrare e sollevare le maniglie retrattili.
(3) Per un filtraggio ottimale si consiglia di utilizzare masse filtranti EHEIM.

Riempire il cestello inferiore con le cartucce filtranti EHEIM. Riempire il secondo cestello con la massa biologica SUBSTRAT fino al bordo.

Attenzione: Non riempire esageratamente per non intasare le aperture della guida di raccordo.

(4) Sciacquare a fondo sotto il rubinetto i materiali filtranti contenti nei cestelli, finché l'acqua non sia completenesslimpida.
(5) Collocare il cestello con il cuscinetto azzurro nel contentatore e premerlo verso il basso fino a contatto con il bordo di supporto. Ciò garantisce una tenuta ermetica tra cestello e contentitore. Inserire allo stesso modo il secondo cestello, assicurandosi che le aperture della guida di raccordo coincidino. Abbassare la maniglia di ciascun cestello, in modo che i due cestelli siano ben sistemati uno sopra l'alto, con gli anelli di tenuta in gomma posti sopra ciascuna aperture della guida di raccordo. Inserire il cuscinetto bianco in modo tale che i fori coincidino con le aperture di raccordo.

Attenzione: Il cuscinetto bianco non deve essere più quello la maniglia retrattile del cestello.

(6) Controllare che la guarnizione di tenuta nella testata della pompa non sia sporca, e che sua ben系統ata nell'incavo apposto.
(7) Posizione are il corpo pompa sul contentatore esterno, in modo che il tubo di raccordo della testata della pompa sa allineato con la guida di raccordo dei cestelli estraibili.
(8) Attenzione: Prima di inseire sul corpo pompa il gruppo rubinetti, controllare che ambedue le guarnizioni siano integre e perfettamente in sede. Ingrassare le guarnizioni con un poco di vaselina per facilitarne il montaggio.
(9) Inserire il blocco di raccordo nell'apertura prevista sulla testata della pompa, con la maniglia in posizione alzata. Per fissare il blocco di raccordo al corpo pompa, abbassare la maniglia del gruppo rubinetti fino allo scatto.

Installazione dei tubi flessibili

(10) Per chiudere i rubinetti doppi, spostare le due levette in posizione chiusa (posizione OFF).

(11) Fissare i tubi flessibili nelle rispettive aperture situate sul blocco di raccardo, finché i tubi non siano a dato con il materiale plastico. Qualora ci fosso difficoltà, prima dell'operazione lasciare per quale minuto i tubi in acqua calda per renderli più soffici.
Consiglio: Utilizzare esclusivamente tubi flessibili EHEIM originali.
(12) Il morsetto stringitubi, in due pezzi, vaippo lateralemente attorno ai tubi montati, e chiuso pre- (13) mendo simultaneamente sui due elementi.
(14) Collocare il filtroosi preparato nel supporto,controllando l'altezza raccomandata per il montaggio: fra la superficie dell'acqua e la base del filtrro non devono esserci più di 180 cm, al fine di garantire un perfetto funzionamento del filtrto.
(15) Collegare la gabbietta di aspirazione al tubo di aspirazione, e fissare il tubo con le due ven- (16) tose a clips alla parete interna dell'acquario.
(17) Tagliare un pezzo di tubo flessibile (ca. 6 cm) per collegare il tubo di mandata ad arco con il diffusore a spruzzo, e montare nell'acquario con l'aiuto delle ventose a clips.

A seconda degli ingombri, posizionare sulla parete posteriore o su una parete laterale. Chiudere la parte aperta del diffusore a spruzzo con il tappo ermetico incluso nella confezione.

Suggerimento: Il diffusore a spruzzo può essere installato o al di fatto, o in corrispondenza del livello dell'acqua, a seconda del movimento di superficie e seguente quantità di ossigeno desiderati.

(18) Far passare i tubi flessibili che partono dal fatto attraverso l'aperatura posteriore del supporto, e collegare il tubo di aspirazione e tubo di mandata ad arco.

Assicurarsi che i tubi flessibili siano tes e che non abbiano pieghe; se necessario, accoriarli.

Suggerimento: Se prima lasciate i tubi flessibili in acqua calda per quale tempo, diventeranno più morbidi e possibili pieghe potranno essere facilemente raddrizzate.

Messa in esercizio

(19) Aprire i rubinetti doppi del blocco di raccordo, spostando le due levette in posizione aperta. (ON)
(20) Suggerimento: Staccare il tubo di mandata dal diffusore a spruzzo ed aspirare con l'apposto
(21) aspiratore EHEIM (n. art. 4003540) o con ilsystema SET 1 installatione per la zona di aspirazione (n. art. 4004300, 12 mm), finché non circoli l'acqua. Il filtro esterno si riempirà da solo.

Ad operazione compiuta, ricollegare il tubo flessibile al diffusore a spruzzo.

(22) Suggerimento: L'uscita dell'acqua alla pompa può essere controllata usando il rubinetto solo nella mandata (OUT).

Attenzione: Non ridurre mai la resa della pompa chiudendo il rubinetto dal lato dell'aspirazione (IN).

(23) Dopo aver esaminato di nuovo tutti i collegamenti per controllare che non ci siano eventuali perdite, mettere in funzione ilhetto attaccando la spina.

(24) Chiudere i rubinetti girando le apposite levette (posizione OFF). Tirare verso l'alto la maniglia e rimuovere il blocco di raccordo dal corpo pompa.
(25) Estrarre ilhetto esterno dal supporto afferandolo per le apposite incavature.
(26) Aprire le quattro clips di bloccaggio e togliere il corpo pompa.
(27) Per pulire in vano pompa, après l'anello di bloccaggio situato sotto il corpo pompa, girando lo in senso antiorario.
(28) Estrarre quindi il coperchio coprigirante e il rotore completo di asse e girante.
(29) Pulire a fondo tutti i componenti della pompa, incluso il canale di raffreddamento con il set di pulizia EHEIM n. art. 4009580. Pulire l'asse con cura (pericolo di rottura!), riassemble la girante e reinserirla nella precamera.

Durante l'assemblaggio fare attenzione al montaggio delle due boccole e del coperchio. Serrare quando I'anello di bloccaggio girandolo in senso orario.

(30) Materiali filtranti: Estrarre i cuscinetti ed i cestelli con il materiale filtrante dal corpo filtr. Sciacquare abbondamente il materiale filtrante con acqua dell'acquario, finché l'acqua non sia completenesslimpida.

Il cuscinotto bianco serve per un filtraggio fine meccanico e più essere utilizzato una volta sola, in quanto le particelle di sporco non possono essere eliminate completamente quello l'acqua. Utilizzare un nuovo cuscinotto bianco, n. art. 2616225! Il cuscinotto azzurro (continuto nel set, n. art. 2616220) più essere riutilizzato 2-3 volte. Sciacquare abbondamente prima dell'utilizzo.

Suggerimento: Quando si utilizza SUBSTRAT nuovo, mescolare il nuovo materiale con circa 1/3 della massa filtrante essere, cosicché la flora batterica possa rigenerarsi più velocemente.

(31) Lavare il contentatore esterno ed insere i cestelli con il materiale filtrante. Premere il primo cestello verso il basso finché non sia fermamente posizionato sui bordi di supporto, ed assicurarsi che idue cestelli formino una tenuta ermetica l'uno con l'alto. Assicurarsi che le aperture della guida di raccordo coincidino, e che gli anelli di tenuta in gomma siano posti sopra ciascuna aperture.

Attenzione: Il cuscinetto bianco non deve essere posto quello maniglia retrattile del cestello.

Utilizzare un nuovo cuscinotto bianco. Controllare che la guarnizione di tenuta nel corso pompa sia ben posizionata e che sua pulita.Ingrassare la guarnizione di tenuta con vaselina. Posizionare il corpo pompa sul contentatore esterno. Chiudere le quattro clips di bloccaggio e collocare il filtrlo nel supporto. Controllare che ambedue le guarnizioni del gruppo rubinetti siano integre e perfettamente in sede. Ingrassare le guarnizioni con un poco di vasellina per facilitarne il montaggio. Dop o aver aperto ambedue le levette di arresto del raccordo (posizione ON), il filtrto si riempira d'acqua automaticamente, ed è quindi pronto per l'uso. Collegare la spina.

Avverenza: Controllare periodicamente il corretto fissaggio dei tubi flessibili.

Far funzionare ilhetto esclusivamente in posizione verticale!

(6)
(7)
(8)
(9)
(10)

(11)

Per acqua dolce e marina
