MANUALE UTENTE Pyropen Piezo Weller

Premendo il tasting del menu si accede al Menu 1

Temper. standby

La temperatura di standby è un valore preimpostabile sul quale viene regolato un utensile di saldatura in caso di non utilizzato.

Opzione Descrizione
OFF Standby	disattivato (impostazione di fabbrica 180°C (360°F)
100-300 °C	Temper. standby, Impostabile individualmente
200-600 °F

Tempo di stand by (disattivazione temperatura)

Negli utensili di saldatura con sensore d"utilizzo nella maniglia, l"utensile di saldatura in caso di non utilizzato viene regolato sulla temperature di standby after the tempo di standby preimpostato. Il sensore integrato nell"utensile rileverà la variazione di stato e disattiva lo stato di stand by non appena l"utensile verrà spostato.

Negli utensili di saldatura senza sensore d"utilizzo, l"utensile di saldatura in caso di non utilizzo viene regolato sulla temperature di standby dopo il tempo di standby preimpostato.

Premendo i tasti UP e DOWN termina la condizione di Standby.

Opzione Descrizione
OFF Standby	disattivato (impostazione di fabbrica 2 min)
1-99 min Ricerca	do standby, Impostabile individualmente

Tempo di OFF

In caso di non utilizzato dell"utensile di saldatura, terminato il tempo di OFF, viene disattivato il riscaldamento dell"utensile. La disattivazione della temperature viene eseguita indipendentemente alla funzione di stand by impostata. La temperature reale viene indicata dal lampeggio e funge da individazione del calore residuo; sul display viene visualizzato „AUTO- OFF".

Finché l'utensile di saldatura è in raffreddamento, viene visualizzato il calore residuo.

Inoltre sul display lampeggia la parola „Cooling".

Non appena la temperatura scende sotto i 50^ (122°F), sul display compare OFF e l"Illuminazione dello sfondo viene spenta.

Premendo i tasti UP e DOWN termina la condizione di OFF.

Opzione Descrizione

OFF Tempo di OFF Disattivato (impostazione di fabbrica 10 min)

1-999 min Tempo di OFF, Impostabile individualmente

Funzione Window

Opzione 1 (impostazione di fabbrica):

Mettere I'uscita sanza potenziale su ES FE.

Limitazione del range di temperatura a max. ± 1^ -99 C ( ± 1 -180 F), partendo da una temperatura bloccatatramite la funzione "LOCK".

La temperatura bloccata rappresenta, quandi, la media del range di temperatura impostabile.

Opzione 2:

'Mettere I'uscitaswana potenziale su ES rob.'

Partendo da una temperatura impostata e bloccata, con l"ausilio della funzione WINDOW vuo essere impostata una finestra di temperatura di ± 1 - 99^ (± 1 - 180^) .,Se la temperatura si trov all'interno di questa finestra, il contatto a potenziale zero (uscita accoppiatore ottico) viene collegato.

Opzione Descrizione

OFF Funzione	Window Disattivato (impostazione di fabbrica OFF)
1-99 °C	Funzione Window, Impostabile individualmente
1-180 °F

LOCK

Blocco della stazione. ,Dopo il blocco, sull"apparecchio non sono più possibili modifiche all'impostazione.'

Eccezione 1: Tasti temperatura fissa attivati.

Eccezione 2: Funzione Window Opzione 1.

Tutte le autres impostazioni non potranno più essere regolate fino al momento dello sblocco.

Blocco stazione

Impostare il codice di blocco a tre cifre desiderato (fra 001 e 999) e confermare con il tasto Menu.

Il blocco sare ora attivo (sul display sare visible il symbolo di un lucchetto).

Sblocco stazione

Premere il tasting Menu. Sul display compare ON

Impostare il codice di blocco a tre cître.

Confermare il codice con il tastingo Menu.

Dimenticato il codice?

Si prega di rivolgersi al nostro Servizio Assistenza Clienti: [e-mail]

OFFSET

Offset

La temperatura effettiva della punta saldante cui essoe adattata immettendo un offset di temperatura di ± 40^ (± 72^)

^ C

,Commutazione dell"unità di temperatura.

Opzione Descrizione

°C Centigradi
°F Fahrenheit

Menu 2

Premendo alungo (3 sec) il tasto Menu, si accede al Menu 2

Temperature fisse

Attivazione delle 2 temperature fisse impostabili individualmente.

Opzione Descrizione

ON Temperature fisse attivato

OFF Temperature fisse Disattivato (impostazione di fabbrica)

Se le temperature fisse sono attivate, possono essere selezionate e modificate tramite i tasti UP e DOWN.

Retroilluminatione

Opzione Descrizione

0-100% Luminosità LCD (impostazione di fabbrica 80%)

Uscita di commutazione libera da potenziale

Selezione di uscita Zero Smog o uscita robot
Opzione Descrizione
ES FE uscita	Zero Smog attivata (impostazione di fabbrica)
ES rob Uscita	robot attivata

Sensibilità

Opzione Descrizione

1 - Insensible - reagisce ad un movimento forte (prolungato)

2 - Standard (impostazione di fabbrica)

4 - Sensibile - reagisce ad un movimento leggero (breve)

Esemblio

Configurazione uscita ZeroSmog

Ripristino impostazioni di fabbrica

,Allattivazione:Premere per 3 secondi Exit,UPeDOWN3

Codice utensile e limitazione di sovraccarico

WT 1 e WT 1H hanno un codice utensile automatico che assegna i relativi parametri di regolazione all"utensile di volta in volta collegato.

Per evitare di sovraccaricare una stazione, vengono supportati solo gli utensili compatibili.

WT 1 max. 90 W:

*Potenza massima 150 Watt

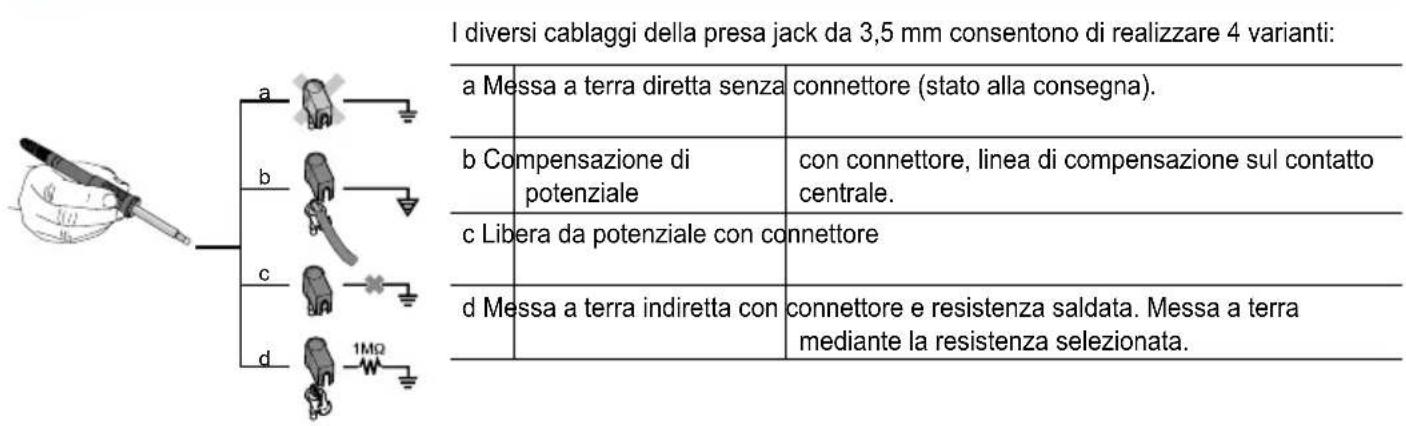

Compensazione di potenziale

Saldare e dissaldare

Eseguire i lavori di saldatura secondo le istruzioni per I"uso dellutensile di saldatura collegato alla macchina.

Trattamento delle punte saldanti

• Al primo riscaldamento umettare la punta saldante selettiva e stagnabile con lega saldante. In quello modo si rimuoveranno gli strati di ossidazione dovuti alla conservazione ed altri impurità della punta saldante.
• Durante le pause di lavoro e prima di riporre il saldatore, accertarsi sempre che la punta salvante sia ben stagnata.
  Nonutilizzare fondenti eccessivamente aggressivi.
• Accertarsi sempre che la punta saldante sia correttamente in posizione.
• Selezionare la temperatura di lavoro più Bassa possibile.
  Scegliere per l'application la punta saldante con la forma più grande possible Regola empirica: approximativamente grande quando il pad di saluteatura.
• Stagnando accuramente la punta soldante, per il passaggio di calore tra la punta soldante e il punto da saldare, assicurare la presenza di una superficie più ampia

possible.

Disattivare il sistema di saldatura durante le pause di lavoro prolongate oppure utilizzare la funzione Weller per l'abbassamento della temperatura in caso di non utilizzato dell'utensile.
- Se si preve de deporre il saldatore per un periodo prolongato, umettare la punta con lega soldante.
- Applicare la lega per saldatura direttamente sul punto da saldare, non sulla punta saldante.
Cambiate le punte saldanti con I" apposita strumentazione.
Non esercitare alcuna forza meccanica sulla punta saldante.

Avviso

,Le centraline di dato sono tarate per una dimensione media della punta saldante. Posso non verificarsi scostamenti a causa della sostituzione della punta o per l"utilizzo di altre forme di punta.

,Messaggi d'errone e problemi ,

Messaggio/Sintomo Possibile	causa Misure correttive
• Display „- - -“ · ,L“utensile non	è stato riconosciuto, • Utensile difettoso • Utensile non compatibile	•,Verificare il collegamento dell“utensile all”apparecchio, •,Verificare l“utensile collegato,
• Nessuna funzione di display (Display Off)	Assenza della tensione di rete	•,Inserire l“interruptore di rete, •Verificare la tensione di rete •,Controllare la protezione dell“apparecchio,
• OFF • La stazione si trova in modalità Standby o OFF		•,Con i tasti UP o Down riattivare l“utensile di saldatura'
• ,L“utensile rimane freddo'	• La stazione si trova in modalità Standby o OFF	• Muoverere i pistoni •,Con i tasti UP o Down riattivare l“utensile di saldatura'
• Visualizzazione della temperature nel display •,L“utensile rimane freddo'	• Riscaldamento difettoso	•,Controllare / sostituire l“utensile di saldatura'
• La stazione non funziona come al solito	• Parametri modificati	• Ripristino stazione alle impostazioni di fabbrica
•,Modifiche all“impostazione non possibili'	• Stazione bloccata • Sblocco stazione
• L'aspiratore Zero Smog non si avvia l'aspiratore Zero Smog	• Assenza della tensione di rete •,Non c“è segnale'	•,Controllare l“alimentazione di corrente' •,Controllare il cablaggio dell“interfaccia' •,Controllare le impostazioni dell“interfaccia'
