KASUTUSJUHEND Pyropen Piezo Weller
Vajutusega menuuklahvile liigute menuusse 1
STANDBY
Ooterežiimitemperatuur on eelseatavvaartus, millele jooteinstrument laheb, kui seda ei kasutata.
| Lisafunktsi-oon | Kirjeldus |
| OFF Ooterežimi inaktiveeritud (tehaseseaded 180°C (360°F) | |
| 100-300 °C | Ooterežiimi temperatuur, individuaalselt seatav |
| 200-600 °F | |
Ootereziimi aeg (temperatuuri valjalulitamine)
Käepidemes asuva kasutusanduriga jooteinstrumendid lahevad mittekasutamisel pärast eelseatud ooterežiimiaega ooterežiimitemperatuurile. Kui instrumenti liigutatakse, tuvastab selvesse sisseehitatud andur seisundimuutuse ja inaktiveerib ooterežiimi.
llma kasutusandurita jooteinstrumendid lahevad mittekasutamisel parast eelseatud ootereziimiaega ootereziimitemperatuurile.
UP- ja DOWN-klahville vajutamine lopetab ootereziimi.
| Lisafunktsi-oon | Kirjeldus |
| OFF Ooterežimi inaktiveeritud (tehaseseaded 2 min) | |
| 1-99 min Ooterežimi aeg, individuaalselt seatav | |
TIME
OFF
OFF-aeg
Kui jooteinstrumente ei kasutata, lulitub selle kute pärast OFF-aja moödumist valja. Temperatuuri valjalulitamine toimub söltumata ooteaja-funktsionist. Reaaltemperatuur kuvatakse vilkuvalt ja seda kasutatakse jäaksoojuse naiduna. Ekraanile ilmub „AUTO-OFF".
Jooteinstrumendi jahtumise ajal kuvatakse jäaksoojust.
Lisaks vilgub ekraanil „Cooling". COOLING
Kui temperatuur jouab alla 50^ (122°F), kuvatakse ekraanil OFF ja taustavalgustus lulitub valja.
Korraga UP- ja DOWN-klahvile vajutamine Iopetab OFF-seisundi.
| Lisafunktsi-oon | Kirjeldus |
| OFF OFF-aeg | inaktiveeritud (tehaseseaded 10 min) |
| 1-999 min OFF-aeg, individualselt seatav | |
Window-funktsoon
Lisafunktsioon 1 (tehaseseaded):
Seadke potentsiaalivaba lulitusvaljund ES FE-le.
Seadevahemiku piiramine ± 1 - 99^ -le (± 1 - 180^) , Iähtudes funktsioniga „LOCK“ lukustatud temperatuurist.
Seega kujutab lukustud temperatuur endast seatava temperatuirivahemiku keskpunkti.
Lisafunktsion 2:
Seadke potentsiaalivaba lulitusväljund ES rob-ile.
Lähtudes valitud, lukustatud temperatuurist, saab WINDOW-funktsiooni abil seada temperatuirivaheimiku ± 1 - 99^ (± 1 - 180^) . Kui tegelik temperatuur on selles vahemikus, siis lulitub potentsiaalivaba kontakt (optokoppleri valjund) sisse.
| Lisafunktsi-oon | Kirjeldus |
| OFF Window-funktsion inaktiveeritud (tehaseseaded OFF) | |
| 1-99 °C | Window-funktsion, individuaalselt seatav |
| 1-180 °F | |
LOCK
LOCK
Jootejaama Iukustamine
Seadke soovitud kolmekohaline lukustuskood (001 ja 999 vahel) ja kinnitage menuuklahviga.
Lukustuson aktiivne (ekraanil on naha lukk).
Jootejaama lukustuse avamine
Vajutage menuüklahvile. Ekraanil kuvatakse ON
Kinnitage kood menüklahviga.
Kas kood on ununenud?
Pörduge palun meie klienditeeninduse poole: technical-service@ weller-tools.com
Offset
Jooteotsiku reaalset temperatuuri saab temperatuuri-ofseti sisestamisega korrigeerida ± 40^ ( ± 72^ ) vorra.
^ C ^ F
Temperatuuriploki umberlulitamine.
| Lisafunktsi-oon | Kirjeldus |
| °C Celsius | |
| °F Fahrenheit |
Menu 2
Pikema vajutamisega (3 sekundit) menuüklahvile liigute menuüsse 2
Temperatuurikonstandid
Kahe individuaalselt seatava temperatuurikonstandi aktiveerimine.
| Lisafunktsi-oon | Kirjeldus |
| ON Temperatuurikonstandid aktiveeritud | |
| OFF Temperatuurikonstandid inaktiveeritud (tehaseseaded) | |
Potentsiaalivaba Iulitusvaljund
Väljundi Zero Smog vöi robotivaljundi valik
| Lisafunktsi-oon | Kirjeldus |
| ES FE Väljund Zero Smog aktiveeritud (tehaseseaded) | |
| ES rob Robotiväjlund aktiveeritud | |
Tundlikkus
| Lisafunktsi-oon | Kirjeldus |
| 1 —— Vähetundlik – reageerib tugevale (pikale) liikumisele | |
| 2 | : |
| 3 -Standard (tehaseseaded) | |
| 4 | : |
| 5 -Tundlik - reageerib kergele (lühikesele) liikumisele | |
Näide
Väljundi ZeroSmog konfiguratsioon
Tehaseseadete taastamine
Sisselulitamisel: vajutage Exit, UP ja DOWN 3 sekundit
Instrumendituvastus ja ülekoormuse piirang
WT 1 ja WT 1H on varustatud automaatse instrumendituvastusega, mis märab parajasti ühendatud instrumendile vastavad seadeparameetrid.
Jootejaama ülekoormuse valtimiseks toetatakse ainult uhilduvaid instrumente:
WT 1 max. 90 W:

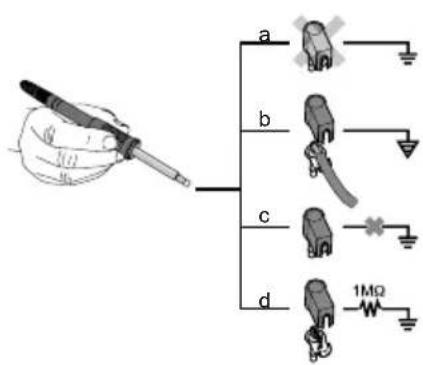

Potentsiaalide ühtlustuspuks
3,5 mm lulispuksi erineva lilitamisega on voimalikud 4 varianti:
| a Püsvalt maandatud Ilma pistikuta (tarneolek). | |
| b Potentsiaalide ühlustuspuks | Pistikuga, ühlustusjuhe keskkontaktis. |
| c Potentsiaalivaba Pistikuga | |
| d Pehmelt maandatud Pistiku | ja külgejoodetud takistiga. Maandamine valitud takistiga. |
Jootmine ja lahtijootmine
Jootmistödel lähtuge hetkel ühendatud jooteinstrumendi kasutusjuhendist.
Jooteotsikute käsitsemine
- Kastke esimesel kuumutamisel valitud tinatatav jooteotsik joodisesse. Tanu sellele kaovad jooteotsikult seadme hoidmisel kogunenud oksiidkihid ja mustus.
- Pöörake enne jootekolbi jootevaheajaks ohutusjuhikule asetamist tāhelepanu sellele, et jootekolb oleks korralikult tinatatud.
- Arge kasutage liiga tugevatoimelisi jooterabusteid.
- Kontrollige alati jooteotsikute asendi öigsust.
- Valige voimalikult modal totemperatuur.
- Valige toöks suurim voimalik jooteotsiku vorm Rusikareegel: umbes sama suur kui pastajoodis.
Kuna jooteotsiku ja jootekoha vahel toimub suurepinnaline soojisulekanne, tinatage jooteotsikut korralikult.
Lülitage pikemateks toöpausideks jootesüsteem valja voi kasutage Welleri funktsooni temperatuuri langetamiseks mittekasutamisel.
- Enne jootekolbi pikemat mittekasutamist kastke otsik joodissese.
Viige joodis otse jootekohale, mitte jooteotsikule.
Vahetage jooteotsikud selleks sobiva tooriistaga.
- Arge kasutage jooteotsikul mehaanilist joudu.
Juhis
Juhtseadmed on häalestatud keskmise suurusega jooteotsikute järgi. Otsikute vahetamisel vöi teise kujuga otsikute kasutamisel vöib esineda halbeid.
Veateated ja vigade körvaldamine
| Teade/Sümpptom Vöimalik pöhjus Abimeetmed | ||
| · Näit „- - - " · Instrumenti ei tuvastud | · Instrument on rikkis | · Kontrollige instrumendi ühendust seadmega |
| · Instrument ei ole ühilduv | · Kontrollige ühendatud instrumenti | |
| · Ekraan ei toöta (Ekraan väljas) | · Vörgupinge puudub · Lülitage vörgulüliti sisse | · Kontrollige vörgupinget |
| · Kontrollige seadme kaitset | ||
| · OFF | · Jootejaam on OFF- või ooterežiimil | · Reaktiveerige jooteinstrument klahviga UP või DOWN |
| · Instrumente ei soojene | · Jootejaam on OFF- või ooterežiimil | · Liigutage kolbi |
| · Reaktiveerige jooteinstrument klahviga UP või DOWN | ||
| · Temperatuurinäit ekraanil | · Vigane küte · Kontrollige jooteinstrumenti / vahetage jooteinstrument | |
| · Instrumente ei soojene | ||
| · Jootejaam ei toimi harjumuspäraselt | · Parameetrid valesti seatatud · Taastage jootejaama tehaseseaded | |
| · Seadeid ei saa muuta | · Jootejaam on lukustatud | · Jootejaama lakustuse avamine |
| · Zero Smog ei käivitu · Vörgupinge | · Puudub | · Kontrollige voolutoidet |
| · Signaal puudub | · Kontrollige liidese ühendusjuhtmeid | |
| · Kontrollige liidese seadeid | ||
