Caractéristiques techniques	Appareil de soudure à gaz, allumage piezo, température réglable, autonomie de plusieurs heures.
Utilisation	Idéal pour le soudage de composants électroniques, le travail sur circuits imprimés et les réparations de précision.
Maintenance et réparation	Vérifier régulièrement l'état de la buse, nettoyer les résidus de soudure, remplacer la cartouche de gaz lorsque nécessaire.
Sécurité	Utiliser dans un endroit bien ventilé, éviter tout contact avec des surfaces inflammables, porter des lunettes de protection.
Informations générales	Produit léger et portable, idéal pour les professionnels et les amateurs, garantie fabricant.

FOIRE AUX QUESTIONS - Pyropen Piezo Weller

Comment allumer le Weller Pyropen Piezo ?

Pour allumer le Weller Pyropen Piezo, appuyez sur le bouton d'allumage situé sur le côté de l'appareil jusqu'à ce que la flamme s'allume.

Que faire si la flamme ne s'allume pas ?

Vérifiez que le réservoir de gaz est plein et correctement installé. Assurez-vous également que l'appareil est en position verticale lors de l'allumage.

Comment régler la taille de la flamme ?

Utilisez le régulateur de flamme pour ajuster la taille de la flamme en tournant le bouton dans le sens horaire pour augmenter la flamme et dans le sens antihoraire pour la diminuer.

Est-il possible de remplacer la cartouche de gaz ?

Oui, la cartouche de gaz peut être remplacée. Assurez-vous d'éteindre l'appareil et de le laisser refroidir avant de procéder au remplacement.

Comment nettoyer la buse du Pyropen ?

Pour nettoyer la buse, utilisez une brosse métallique douce ou un fil de fer. Assurez-vous que l'appareil est éteint et refroidi avant de nettoyer.

Le Weller Pyropen Piezo peut-il être utilisé pour le soudage de différents matériaux ?

Oui, le Weller Pyropen Piezo est conçu pour souder divers matériaux tels que le métal, le plastique et le verre, selon la buse utilisée.

Comment stocker le Weller Pyropen Piezo correctement ?

Stockez l'appareil dans un endroit frais et sec, à l'abri de la lumière directe du soleil. Assurez-vous que le gaz est complètement éteint avant de le ranger.

Que faire si l'appareil surchauffe ?

Éteignez immédiatement l'appareil et laissez-le refroidir dans un endroit sûr. Évitez de l'utiliser pendant de longues périodes sans pauses.

Y a-t-il une garantie pour le Weller Pyropen Piezo ?

Oui, le Weller Pyropen Piezo est généralement couvert par une garantie de 2 ans contre les défauts de fabrication. Consultez le manuel pour plus de détails.

Comment contacter le service client de Weller ?

Vous pouvez contacter le service client de Weller via leur site web officiel ou par téléphone en utilisant le numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI Pyropen Piezo Weller

Vouppouvez acceder au menu 1 en actionnant la touche de menu

Temp. Stand-by

La température de veille est une valeur prédéterminable sur laquelle un outil de soudage est réglé en cas de non-utilisation.

Option Description

OFF État de veille désactivé (réglage usine 180°C (360°F)
100-300 °C	Temp. Stand-by, régiable individuellement
200-600 °F

Durée de mise en veille (déactivation de la température)

Les outils de soudage dont la poignée est pourvue d'un capteur d'utilisation sont régles sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéfini. Le capteur intégré dans l'outil déetecte le changement d'etat et désactive l'etat de veille sitôt que l'outil est déplace.

Les outils de soudage dépourvus de capteur d'utilisation sont régés sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéfini.

'Une pression sur les touches UP et DOWN permet d"arreter I'etat de voirie.'

Option Description

OFF État de veille désactivé (réglage usine 2 min)

1-99 min Temps. Stand-by, régliable individuellement

Temps OFF

En cas de non-utilisation de l'outil de soudage, son chauffage est désacté après écoulement du temps OFF. La désactivation de la température s"effectue indépendamment de la fonction de veille réglée. La température réelle est affichée de façon clignotante et sort d"affichage de chaleur résiduelle. "AUTO-OFF" apparait à l"affichage."

La chaleur résiduelle est affichée tant que l'outil de soudage se refroidit.

En outre, l'affichage « Cooling » (« Refroidissement ») clignote sur l'écran.

Dés que la température descend au-dessous de 50^ (122°F), l'écran affiche OFF et le rétroéclairage est désactivé.

,Une pressiion simultanee des touches UP et DOWN permet d"arreter I'etat OFF.

Option Description

OFF Temps OFF désactifé (réglage usine 10 min)

1-999 min Temps OFF, réglabile individuellement

Fonction Window

Option 1 (réglage usine):

Régler la sortie de commutation libre de potentiel sur ES FE.

Limitation de la plage de réglage à ± 1-99 °C (±1-180 °F) en partir d'une température verrouillée grâce à la fonction « LOCK ».

La température verrouillée se situe ainsi au milieu de la fenêtre de température régliable.

Option 2:

Régler la sortie de commutation libre de potentiel sur ES rob.

En partant d'une température régée et verrouillée, la fonction WINDOW permet de régler une fenêtre de température de ± 1 - 99^ ( ± 1 - 180^ ). Si la température réelle se situe dans ladite fenêtre, le contact libre de potentiel (sortie sur opto-coupleur) est commuté.

Option Description

OFF Fonction	Window désactifé (réglage usine OFF)
1-99 °C	Fonction Window, régblable individuellement
1-180 °F

LOCK

Verrouillage de la station. Aucune modification de réglage n'est possible sur l'outil après verrouillage.

Exception 1: Boutons de température fixe actifs.

Exception 2: Fonction Window Option 1.

Tous les autres réglages ne peuvent plus être modifiés jusqu"au déverrouillage."

Régler le code de verrouillage à trois chiffres souhaité (entre 001-999) et le valider à l'aide de la touche de menu.

,Le verrouillage est actif (un cadenas est visible à l"affichage).

Déverrouiller la station

Appuyer sur la touche de menu. L"affichage ON apparait sur I"ecran,

Régler le code de verrouillage à trois chiffres.

Valider le code à l'aide de la touche de menu.

Code oublié ?

Veuillez vous adresser à notre service client : technical-service@ weller-tools.com

OFFSET

Offset

La température réelle de la panne à souder peut être adaptée en entrant un décalage de température (offset) de ± 40^ ( ± 72^ ).

^ C F

Commutation de I'unité de température.

Option Description
°C Celsius
°F Fahrenheit

Menu 2

Une pressi prolongee (3 secondes) sur la touche de menu yous permet d'acceder au menu 2

Temperatures fixes

Activation des 2 températures fixes régibles individuellement.

Option Description

ON Températures fixes activé

OFF Températures fixes désactivé (réglage usine)

Lorsqu“elles sont activées, les températures fixes peuvent être sélectionnées et modifiées à l”aide des touches UP et DOWN.

Rétroéclairage

Option Description

0-100% Luminosité LCD (réglage usine 80%)

Sortie de commutation libre de potentiel

Sélection de la sortie Zero Smog ou sortie robot
Option Description
ES FE Sortie	Zero Smog activée (réglage usine)
ES rob Sortie	robot activée

Sensibilité

Option Description

1 Insensible - réagit à un mouvement fort (long)

2 ∅

3 -Standard (réglage usine)

4 ∅

5 -Sensible - réagit à un mouvement léger (court)

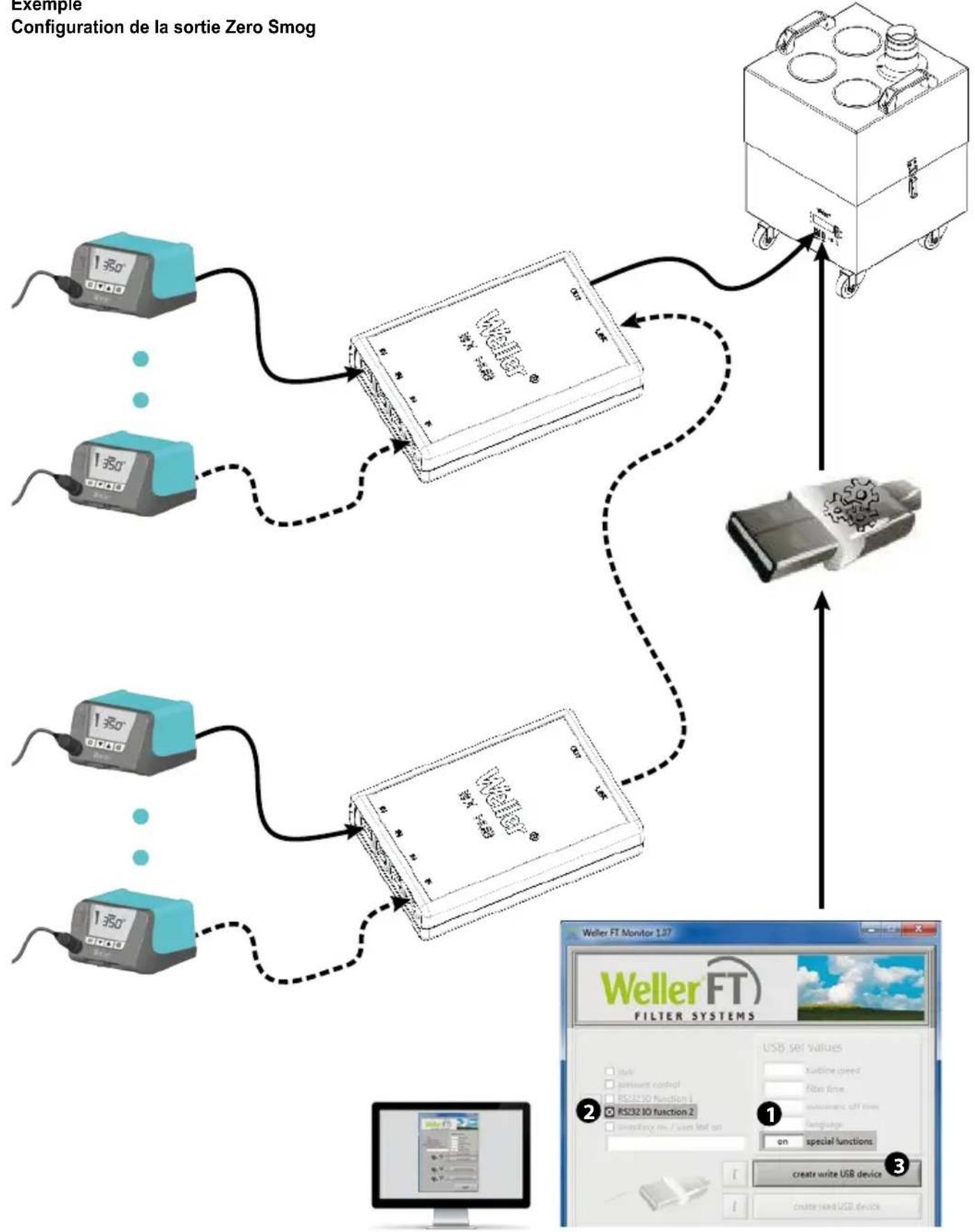

Example

Configuration de la sortie Zero Smog

Réinitialisation aux réglages d'usine

Lors de la mise sous tension : Appuyer sur les touches Exit, UP et DOWN pendant 3 secondes

,Detection d'outil et limite de surcharge

WT 1 et WT 1H disposent d'une détction d'outil automatique qui affecte à l'outil respectif connecté les paramétres de régulation correspondants.

Seuls les outils compatibles sont pris en charge pour éviter toute surcharge de la station :

WT 1 max. 90 W:

*puissance maximale 150 Watt

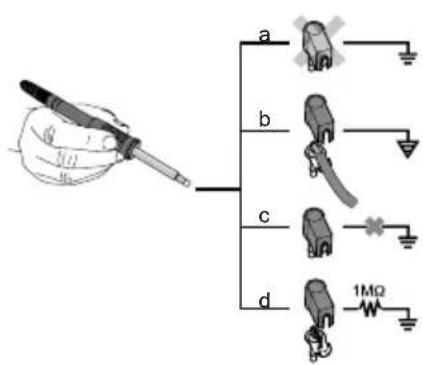

Compensation de potentiel

Les différents modes de commutation de la douille jack de 3,5 mm offrent 4 varianthes possibles :

a Mise à la terre directe sans	connecteur (état au moment de la livraison).
b Compensation de potentiel	avec connecteur, cable de compensation sur le contact central.
c Sans potentiel avec connecteur
d Mise à la terre indirecte	avec connecteur et résistance soudée. Mise à la terre via la résistance sélectionnée.

Soudage et dessoudage

Effectuer les travaux de soudage conformément au mode d"emploi de votre outil de soudage raccordé."

Traitement des pannes

Lors de la première mise en température, étamer la panne pour supprimer les couches d'oxyde et les impuretés dues au stockage.
Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s"assurer que la panne est bien étamée.
- Ne pas utiliser de flux trop agressif.
Toujours s"assurer que la panne est bien fixe.
- Choiser une température de travail aussiasse que possible.
,Choisir la forme de panne la plus grande possible pour l'application Regle de base:env.aussigrande que la soudure a réaliser.
- Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la

panne.

• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non'utilisation.
  Enduire la panne de matériel d'apport de soudage avant de déposer le fer à souder pendant une période prolongée.
• Déposer directement la soudure sur le point de soudage et non sur la panne.
• Changer de panne à l'aide de l'outil prévu à cet effet.
• Ne pas user de force mécanique sur la panne.

Remarque

Les blocs d'alimentation ont ete regles pour une taille de panne moyenne. Des différences sont donc possibles en cas de changement de panne ou d"utilisation de pannes de formes differentes.

,Messages d“erreur et élimination des définuts ,

Message / symptôme Cause possible Remède
• Affichage „- - - “ ·,L"outil n"apas été déetecté, • Outil défectueux • Outil non compatible	• ,Contrôler le raccordement de l"outil au niveau de l"appareil, • ,Contrôler l"outil raccordé,
• ,Pas de fonctionnement de l"affichage" (Afficheur éteint)	• Pas de tension de réseau	• ,Enclencher l"interrupteur d'alimentation, • Contrôler la tension de réseau • ,Contrôler la protection de l"appareil,
• OFF	• Station en état de veille ou en mode OFF	• ,Réactiver l"outil de soudage à l"aide des touches UP ou DOWN'
• ,L"outil restefroid"	• Station en état de veille ou en mode OFF	• Déplacer les fers • ,Réactiver l"outil de soudage à l"aide des touches UP ou DOWN'
• Affichage de température sur l'écran' • ,L"outil restefroid"	• Chauffage défectueux	• ,Contrôler / replacer l"outil de soudage'
• La station ne fonctionne pas comme d'habitude'	• Paramètres déréglés	• ,Réinitialisation de la station aux réglages d"usine'
• Modifications de réglage impossibles	• Station verrouillée · Déverrouiller la station
• Zero Smog ne démarre pas · Pas de tension de réseau • Aucun signalprésent	• ,Contrôler l'alimentation de réseau' • ,Contrôler le câblage d"interface' • ,Contrôler le réglage d"interface'
