NÁVOD K OBSLUZE Pyropen Piezo Weller

Pohotovostni tepota je hodnota, kterou lze predem stanovit a na kterou se páječka nastaví v okamžiku, kdy se nepoužíva.

Volba Popis
OFF Pohotovostní režim deaktivován (vyrobní nastavení 180°C (360°F)
100-300 °C	Standby teplota, individuálné nastavitelné
200-600 °F

Standby cas (vypnuti teploty)

U páječek s Čidlem použivání v držadle se páječka pri nepouživání nastávi na pohotovostné teplotu po uběhnuti predetem nastaveného pohotovostného času. Čidlo integrované do páječky Rozpozná změnu stavu a deaktivuje pohotovostné režim, jakmile se páječka pohne.

U páječek bez Čidla používání se páječka v okamžiku, kdy se nepáji, nastávi na pohotovostní teplotu po uběhnuti predetem nastaveného pohotovostniho Času.

Stisknutí tlacítek UP a DOWN ukoné pohotovostné režim (standby).

Volba Popis
OFF Pohotovostní režim deaktivován (výrobní nastavení 2 min)
1-99 min Pohot. Čas, individuálné nastavitelné

Cas OFF

Neni-li páječka používána, její ohřev se po uplynuti Času OFF vypne. Vypnuti teploty se provede nezávisle na nastavení funkce pohotovostniho režimu Standby. Aktuálné teplota se zobráží blikajíslouží k zobrazení zbytkové teploty. Na obrazovce se zobráží hlášné „AUTO-OFF".

Dokud páečka chladne, je indikovano zbytkové teplo.

Navic na displeji bliká napiis „Cooling" (ochlazování).

Jakmile teplota podkroć 50°C (122°F), zobráží se na displeji nápis OFF a podsvićení zhasne.

Soucasne stisknuti tlačitek UP a DOWN ukonči stav OFF.

Volba Popis
OFF Čas OFF Deaktivováno (vyrobní nastavení 10 min)
1-999 min Čas OFF, individuálné nastavitelné

WINDOW

Funkce Window

Volba 1 (vyrobní nastavení):

Bezpotenciálovy ovladaci vstup nastavit na ES FE.

Omezeni teplotniho rozsahu na ± 1-99 °C (±1-180 °F) vzhledem k teplotěblokované funkci „LOCK".

Blokovaná teplota tak prydstavuje střed nastavitelného teplotniho rozsahu.

Volba 2:

Bezpotencialovy ovladaci vstup nastavit na ES rob.

Pomoci fungke WINDOW Ize na zaklade nastavené a zablokované teploty nastavit teplotní rozsah ± 1-99 °C (±1 -180 °F). Pokud se skutečna teploa nacházi v rámci tohoto rozsahu, sepne se bezpotenciálovýkontakt (vystup elektronicého vazebniho Čenu).

Volba Popis
OFF Funkce	Window Deaktivováno (vyrobní nastaveni OFF)
1-99 °C	Funkce Window, individuálné nastavitelné
1-180 °F

LOCK

Lock

Zablokováni stanice. Po zablokováni stanice není již možné na pristroji změnit nastavení.

Vyjimka 1: Tlačitka fixni teploty aktivována.

Vyjimka 2: Funkce Window Volba 1.

Vsechnostatinnastaveneneni a do odkovani mozné mnet.

Zablokováni stanice

Zadeje požadovaný třímistné blokovací kód (mezi 001-999) a potvrde je tlacítkem v menu.

Blokováni se zaktivuje (na obrazovce se zobraź symbol zámku).

Oblokováni stanice

Stiskněte tlačítko v menu. Na displeje se zobraź ON.

Zadejte třimistny blokovaci kód.

Potvrdté kód tlacitkem v menu.

Zapomněli jste kód?

Obratte se prosim na nás zákaz-nický servis: technical-service@ weller-tools.com

OFFSET

Tep. kompenzace

Skutecnou teplotu pájéciho hrotu lze prizpúsobit zadáním hodnoty offsetu teploty o ± 40 °C (± 72 °F).

^ C F

Přepínáni teplotné Jednotky

Volba Popis
°C Celsius
°F Fahrenheit

Menu 2

Dlouhym stiskutim tlačitka Menu (3 sekundy) prejdete do menu 2

Fixni teploty

Aktivováni dvou individuinalné nastavitelnych fixnich teplot

Volba Popis
ON Fixné teplotsy aktivováno
OFF Fixné teplotsy Deaktivováno (vyrobní nastaveni)

Jsu-li aktivovany fixn teploty, Ize je vybirat a melnit stisknutim tlaitek UP a DOWN.

Podsviceni

Volba Popis
0-100% Jas LCD (vyrobní nastavení 80%)

Beznapětový spinaci vystup

Vyber vystupu Zero Smog nebo robotického vystupu

Volba Popis
ES FE Vystup	Zero Smog aktivován (vyrobní nastavení)
ES rob Robotický vystup aktivován

Citlivost

Volba Popis
1 —— Necitlive – reaguje na vyrazný (dlouhý) pohyb
2	:
3 -Standard (vyrobní nastavení)
4	:
5 -Cittlive- reaguje na lehký (krátký) pohyb

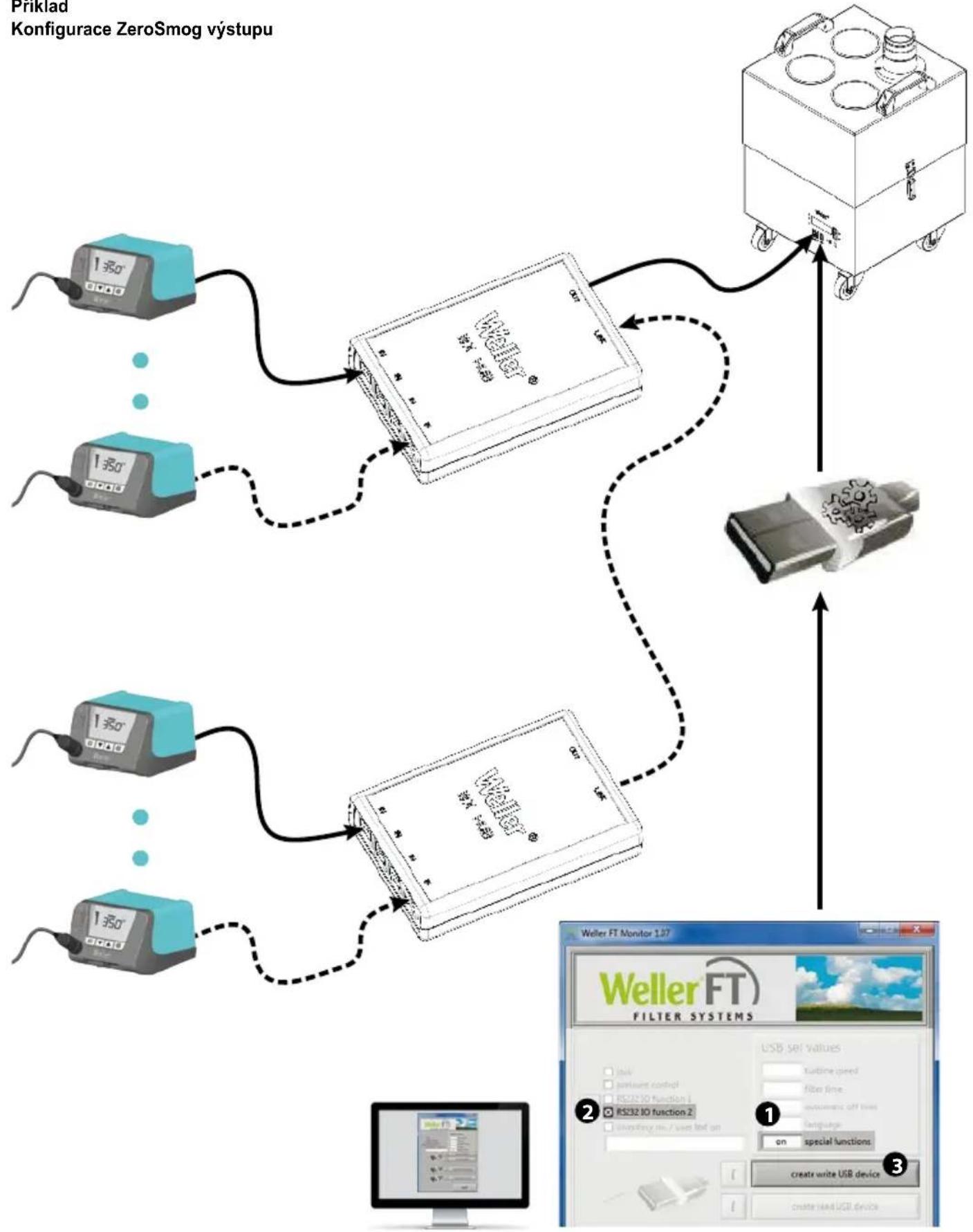

Přiklad

Konfigurace ZeroSmog vystupu

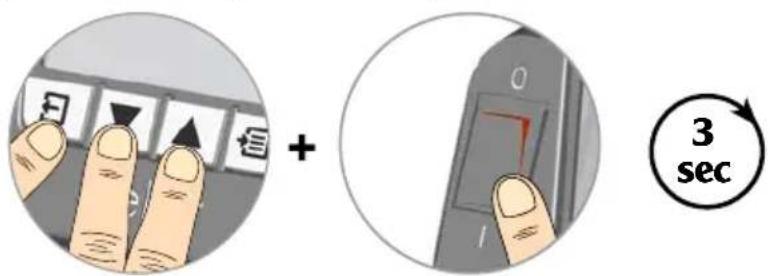

Nastaveni na vychozi hodnoty

Při zapínář: Exit, UP a DOWN podržet 3 sekundy stisknute

Detekce nastroje a limit pretiženi

Modely WT 1 a WT 1H disponují automatickou detekci nastroje, ktera k pripojemu nastroji priadí odpovidají ovladaci parametry.

Aby se zabránilo pretiženi stanice, jsou podporovány pouze kompatibilné nastroje:

WT 1 max. 90 W:

Ruznym zapojenim zdifky s 3,5 mm pomocnym kontaktem jsou mozné 4 varianty:

a Tv	dě uzemnéno bez zástrčky (stav při dodáni).
b Vy	rovnáni potenciálù se zástrčkou, vyrovnávací vedení na středovém kontaktu.
c Bez	potenciálu se zástrčkou
d Měkce uzemnéno se zástrčkou a vpájeným opdorem.

Pajeni odpajeni

Pájecí práce provadějte podle provozního námodu prípojené páčky.

Manipulace s pájecimi hroty

• Pri prvním zahrát smácejte selektivní a cínovatelné pájecí hrot pájkou. Tim odstranité zoxidovanou vrstvu a necistoty na hrotu vzniklé skladováním.
• Pri prestavkach v pájení a pred odložením pájedla dbejte na to, aby byl pájecí hrot dobre pocinovany.
  Nepouzivejte priliis agresivn tavidla.
  Vzdy dbejtna radne usazenipajecho hrotu.
• Nastavte co nejnižsí pracovní teplotu.
• Použijte k aplikaci co nevjětsí tvar pájecího hrotu Základní pravidlo: velikost příblízně jaků pájecí podložka.
  Zajistete plośný prenos tepla mezi pájecim hromet a pájenym mistrém tim, ze pájeci hrot rădné pocinujete.

V priadé delsi prestávky v praci pájeci systém vypněte, nebo použijte funkci Weller pro snizeni teploy pri nepouživani.
- Než pájedlo na delísi Ācas odložité, smočte hrot v páječce.
- Páječku nanásejte prímo na mistro pájení, ne na pájecí hrot.
Vymenujte pajeci hroty pomoci prisiusneho nastroje.
- Nevyvjejte mechanicky tlak na pájecí hrot.

Upozornéni

Ridici jednotky jsou serizeny na stredni velikost pájecich hrotu. Vymena hrotu nebo pouziti jineho tvaru hrotu muze vest k odchylkám.

Chybova hlášeni a odstražoványí chyb

Hlášeni/symptom Možná príčina	Opatřeni k nápravě
• Zobrazení „- - - " • Nastroj neby	rozeznán • Nastroj je vadné • Nastroj není kompatibilní	• Zkontrolujte prípojení nástroje k zařizení • Zkontrolujte prípojený nástroj
• Žádná funkce obrazovky (obrazovka vypnuta)	• Neni sítové napětí	• Zapnéte sítový spínač • Zkontrolujte napětí v sítí • Zkontrolujte pojistky zařizení
• OFF • Stanice se nachází v pohovostním režimu Standby nebo v režimu OFF	• Aktivujte opět páječku tlačitky UP nebo Down
• Nastroj zustává chladný	• Stanice se nachází v pohovostním režimu Standby nebo v režimu OFF	• Pohněte páječkou • Aktivujte opět páječku tlačitky UP nebo Down
• Zobrazení teploty na displeji • Nastroj zustává chladný	• Ohřev je vadné • Zkontrolujte/ vyměnte pájecí nástroj
• Stanice nefunguje jako obvykle	• Parametr špatné nastavený	• Resetujte stanici na tovární nastavení
• Změny nastavení nejsou možné	• Stanice je zablokovaná • Odklokoványí stanice
• Zero Smog se nerozběhne • Neni „sítové napětí • Není k dispozici signál	• Zkontrolujte napájení ze sítě • Zkontrolujte kabelové spoje na Rozhrani • Zkontrolujte nastavení rozhraní

Menu 1

Stlačením tlacidla ponuky prejdete do ponuky 1.

Nastavenie pohotovostnej teploty (standby)

Pocas chladenia spajkovačky sa zobrazije zvyškové teplo.

Navyse na displeji blíká slovo „Cooling" (Ochladzovanie).

Ked'teplota klesne pod 50^ (122°F), na displeji sa zobra f OFF a osvetlenie pozadia sa deaktivuj.

Súcasné stlačenie tlacidla UP a DOWN ukoné režim OFF.

Volitel'ná výbava	Popis
OFF Doba OFF Deaktivované (nastavenie zo zámodu 10 min)
1-999 min Doba OFF, individuelle nastavitelné

Funkcia Window (Okno)

Volite'ná vybava 1 (nastavenie zo závodu):

Nastavte bezpotencialovy spinaci vystup na ES FE.

Obmedzenie nastavovacieho rozsahu na ± 1 - 99^ (± 1 - 180^) vychadzajuc z teploty blokovanej prostrednictvom funkcie „ZAMOK".

Blokovaná teplota tak predstavuje stred nastavitěného okna teploty.

Volitei'na vybava 2:

Nastavte bezpotencialovy spinaci vystup na ES rob.

Prepnutie jegnotky teploty.

Volitel'ná výbava	Popis
°C Celsius
°F Fahrenheit

Ponuka 2

Dlhym stlacenim (3 s) tlacidla ponuky prejdetedo ponuky 2

Fixné teploty

Po aktiváci fixných teplôt ich možete zvolíť a zmenit použitím tlacidiel UP a DOWN.

Podsvietenie

Volitel'ná vybava	Popis
0-100% Jas	LCD (nastavenie zo zámodu 80%)

Bezpotencialovy spinaci vystup.

Volitel'ná vybava	Popis
1 —— Necitlivé – reaguje na silný (dlhý) pohyb
2	:
3 -Standard (Standard) (nastavenie zo zámodu)
4	:
5 -Cittivé- reaguje na mierny (krátky) pohyb

Priklad

a Natvrdo uzemnené bez zástrčky (stav z výroby).
b Zásvuka vyrovnania potenciálov	so zástrčkou, vyrovnávací vodič na strednom kontakte.
c Bezpotenciálovo so zástrčkou
d Mäkké uzemnenie so zástrčkou a prispájkovaným odporom. Uzemnenie cez zvolený odpor

Spajkovanie a odspajkovanie

Spajkovace prace vykonavaje pod'ana nadvu na obsluhu vasej pripojenej spajkovačky.

Manipulácia so spajkovacimi hrotmi

Pri pvom zahrievani naneste na selektivny a pocinovatelný spajkovaci hrot spajku. Tato odstrani zoxidované vrstvy sposobene skladovanim a necistoty spajkovacieho hrotu.
- Pocas prestavok pri spajkovani a pred odlozenim spajkovacej rucky dbaje na to, aby bol spajkovaci hrot dobre pocinovany.
Nepouzivajte prilis agresivne taviace prisady.
- Davajte vždy pozor na to, aby taviaci hrot správné dosadal.
Zvofte podla moznosti co najnizsiu pracovnu teplotu.
- Pre dané použitie zvolte podla možnosti co najvacsi tvar spajkovacieho hrotu Priblzné pravidlo: cca tak velký ako spajkovacia plocha.
Zabezpečte večkoplošné prechod tepla medzi spájkovacim hrotom a spájkovaný bodom tým, ze na spájkovací hrot

nanesiete dostatok cinu.

• Pri dlhśich prestávkach v práci spajkovaci systém vypnite alebo použite funkciu Weller na zniżenie teploty pri nepoužívani.
• Predtym, ako spajkovaci rucku na dlhshi cas odlozite, naneste na jej hrot spajku.
• Spajku nanasajte priamo na spajkovaci bod, nie na spajkovaci hrot.
• Spajkovace hroty vymene pomocou prislu-snheho náradia.
• Na spajkovaci hrot neposobte mechanickou silou.

Upozornenie
