BEDIENUNGSANLEITUNG Pyropen Piezo Weller

Durch betätigten der Menutastegelangen Sie in das Menu 1

Standby Temperatur

Die Standby Temperatur ist ein voreinstellbarer Wert auf den ein Lötwerkzeug bei Nichtbenutzung geregelt wird.

Option Beschreibung
OFF Standby	deaktiviert (Werkseinstellung 180°C (360°F)
100-300 °C	Standby Temperatur, individuell einstellbar
200-600 °F

Standby Zeit (Temperaturabschaltung)

Bei Lötwerkzeugen mit Nutzungssensor im Griff, wird das Lötwerkzeug bei Nichtbenutzung nach der voreingestalten Standby Zeit auf die Standby Temperatur geregelt. Der im Werkzeug integrierte Sensor erkennt die Zustandsänderung und deaktiviert den Standby Zustand, sobald das Werkzeug bewegt wird.

Bei Lötwerkzeugen ohne Nutzungssensor, wird das Lötwerkzeug wenn nicht gelötet wird nach der voreingestalten Standby Zeit auf die Standby Temperatur geregelt.

Drucken der UP und DOWN Taste beendet den Standby Zustand.

Option Beschreibung
OFF Standby	deaktiviert (Werkseinstellung 2 min)
1-99 min Standby Zeit, individuell einstellbar

OFF Zeit

Bei Nichtgebrauch des Lötwerkzeugs wird nach Ablauf der OFF Zeit die Heizung des Lötwerkzeuges deaktiviert. Die Temperaturabschaltung wird unabhängig von der eingestilten Standby-Funktion ausgeführ. Die Isttemperatur wird blinkend angezeigt und dient als Restwärmeanzeige. Im Display erscheint „AUTO-OFF".

Solange das Lötwerkzeug abkühlt wird die Restwärme angezeigt.

Zusätzlich blinkt "Cooling" im Display. COOLING

Sobald die Temperatur 50^ (122°F) unterschreiben, zeit das Display OFF an und die Hintergrundbeleuchtung wird deaktiviert.

Gleichzeitiges Drucken der UP und DOWN Taste beendet den OFF Zustand.

Option Beschreibung

OFF OFF Zeit deaktiviert (Werkseinstellung 10 min)

1-999 min OFF Zeit, individuell einstellbar

Window-Funktion

Option 1 (Werkseinstellung):

Potentialfreier Schaltausgang auf ES FE stellen.

Einschänkung des Einstellbereichs auf ± 1 - 99^ (± 1 - 180^) ausgehend von einer durch die "LOCK" Funktion verriegelten Temperatur.

Die verriegelte Temperatur stellt somit die Mitte des einstellbaren Temperaturfensters dar.

Option 2:

Potentialsfreier Schaltausgang auf ES rob stellen.

Ausgehend von einer eingestellen, verriegelten Temperatur kann mit Hilfe der WINDOW-Funktion ein Temperaturfenster von ± 1 - 99^ (± 1 - 180^) eingestellt werden. Liegt die Ist-Temperatur innerhalb deses Fensters, wird der potentialfreie Kontakt (Optokopplerausgang) durchgeschaltet.

Option Beschreibung

OFF Window-Funktion deaktiviert (Werkseinstellung OFF)
1-99 °C	Window-Funktion, individuell einstellbar
1-180 °F

LOCK

Verriegelung der Station. Nach dem Verriegeln sind am Gerät keine Einstellungenänderungen mehr möglich.

Ausnahme 1: Festtemperaturtasten aktiviert.

Ausnahme 2: Window-Funktion Option 1.

Alle anderen Einstellungen können bis zur Entriegelung nicht mehr verstellt werden.

Station verriegeln

Den gewünschten dreistelligen Verriegelungscode (zwischen 001-999) einstellen und mit der Menutaste bestätigen.

Die Verriegelung ist aktiv (im Display ist ein Schloss zu sehen).

Station entriegeln

Menutaste drucken. Im Display erscheint ON

Den dreistelligen Verriegelungscode einstellen.

Code mit der Menutaste bestätigen.

Code vergessen?

Wenden Sie sichitte an unseren

Kunden Service: technical-ser

[e-mail]

LOCK

OFFSET

Offset

Die tatsächliche Lötspitzentemperatur kann durch Eingabe eines Temperatur-Offsets um ± 40 °C (± 72 °F) angepasst werden.

^ C ^ F

Umschalten der Temperatureinheit.

Option Beschreibung
°C Celsius
°F Fahrenheit

Menu 2

Durch langes betätigten (3 sec) der Menutaste gelangen Sie in das Menu 2

Festtemperaturen

Aktivierung der 2 individuell einstellbaren Festtemperaturen.

Option Beschreibung

ON Festtemperaturen aktiviert

OFF Festtemperaturen deaktiviert (Werkseinstellung)

Sind die Festtemperaturen aktiviert konnen diese über die UP und DOWN Tasten ausgewählnt und verändert werden.

Hintergrundbeleuchting

Option Beschreibung

0-100% LCD-Helligkeit (Werkseinstellung 80%)

Potentialsfreier Schaltausgang

Anwahl von Zero Smog Ausgang oder Roboterausgang

Option Beschreibung

ES FE Zero Smog Ausgang aktiviert (Werkseinstellung)

ES rob Roboterausgang aktiviert

Empfindlichkeit

Option Beschreibung
1	Unempfindlich – reagiert auf starke (lange) Bewegung
2	:
3	-Standard (Werkseinstellung)
4	:
5	-Empfindlich - reagiert auf leichte (kurze) Bewegung

Beispiel

Konfiguration ZeroSmog Ausgang

Zurücksetzen auf Werkseinstellungen

Beim Einsatz: Exit, UP und DOWN 3 Sekunden drücken

Werkzeugenkennung und Überlastbegrenzung

Die WT 1 und WT 1H verfügen über eine automatische Werkzeugerkennung die dem jeweilig angeschlossenen Werkzeug die entsprechenden Regelparameter zuordnet.

Um eine Überlastung einer Station zu vermeiden, werden nurCompatible Werkzeuge unterstützt:

WT 1 max. 90 W:

*maximale Leistung 150 Watt

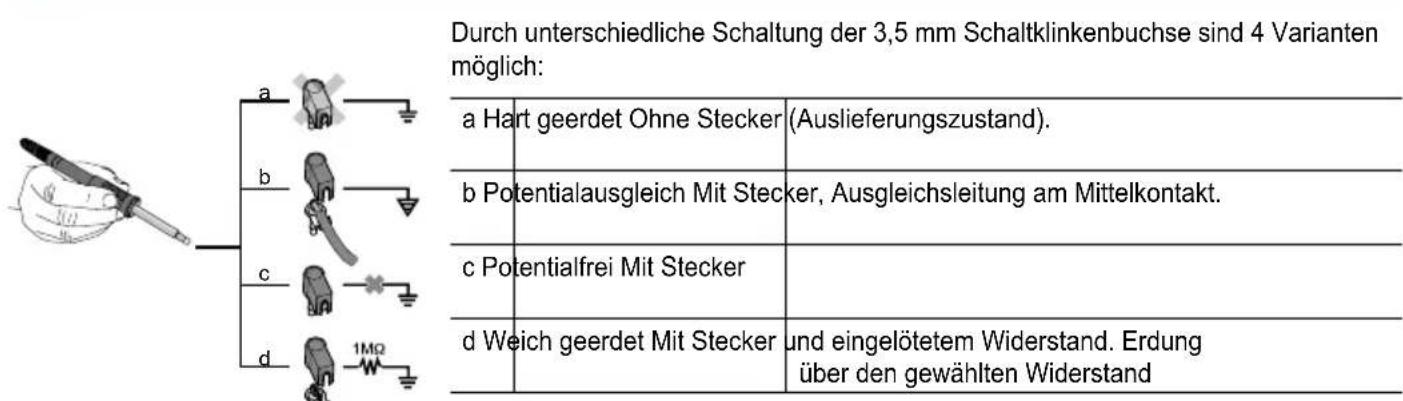

Potentialausgleich

Löten und Entlöten

Fuhren Sie die Lötarbeiten gemäß der Betriebsanleitung Ihres angeschlossenen Lötwerkzeuges durch.

Behandlung der Lottspitzen

• Benetzen Sie beim ersten Aufheizen die selektive und verzinnbare Lötspitze mit Lot. Dies entfernt lagerbedingte Oxydschichten und Unreinheiten der Lötspitze.
• Achten Sie bei Lötpausen und vor dem Ablegen des Lötkolbens darauf, dass die Lötspitze gut verzinnt ist.
• Verwenden Sie keine zu aggressiven Flussmittel.
• Achten Sie immer auf den ordnungsgemäßen Sitz der Lötspitzen.
• Wahlen Sie die Arbeitsstemperatur so niedrig wie möglich.
  Wahlen Sie die für die Anwendung großsmögliche Lottspitzenform Daumenregel: ca. so groß wie das Lotpad.

• Sorgen Sie für einen großflächigen Wärmeübergang zwischen Lötspitze und Lötstelle, indem Sie die Lötspitze gut verzinnen.

• Schalten Sie bei längeren Arbeitspausen das Lottiystem aus oder verwenden Sie die Weller Funktion zur Temperaturabsenkung bei Nichtgebrauch.

• Benetzen Sie die Spitze mit Lot, bevor Sie den Lötkolben für langere Zeit ablegen.
• Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Lötspitze.
• Wechseln Sie die Lötspitzen mit dem dazugehörigen Werkzeug.
• Üben Sie keine mechanische Kraft auf die Lötspitze aus.

Hinweis

Die Steuergeräte wurden für eine mittlere Lötspitzengroße justiert. Abweichungen durch Spitzenwechsel oder der Verwendung von anderen Spitzenformen können entstehen.

Fehlermeldungen und Fehlerbehebung

Meldung/Symptom Mögliche Ursache Maßnahmen zur Abhilfe
Anzeige „- - - " Werkzeug wurde nicht erkannt Werkzeug defekt Werkzeug nicht kompatibel	Anschluss des Werkzeugs am Gerät überprüfen Angeschlossenes Werkzeug überprüfen	Anschluss des Werkzeugs am Gerät überprüfen
Keine Displayfunktion(Display aus)	Keine Netzspannung vorhanden • Netzschalter einschalten • Netzspannung überprüfen • Gerätesicherung überprüfen	Gerätesicherung überprüfen
OFF • Station befindet sich im Standby oder OFF Modus	Mit den Tasten UP oder Down Lötwerk-zeug wieder aktivieren	Mit den Tasten UP oder Down Lötwerk-zeug wieder aktivieren
Werkzeug bleibt kalt	Station befindet sich im Standby oder OFF Modus	Kolben bewegen Mit den Tasten UP oder Down Lötwerk-zeug wieder aktivieren
Temperaturanzeige im DisplayWerkzeug bleibt kalt	Heizung defect Lötwerkzeug prüfen / ersetzen	Station Zurücksetzen auf Werkseinstellun-gen
Station funktioniert nicht wie gewöhnt	Parameter verstellt	Netzversorgung prüfen Schnittstellenverkabelung prüfen Einstellungen Schnittstelle prüfen
Einstellungsänderungen nicht möglich	Station verriegelt • Station entriegeln
Zero Smogläuft nicht an • Keine Netzspannung vorhandenKein Signal vorhanden	Netzspannung prüfen Schnittstellenverkabelung prüfen Einstellungen Schnittstelle prüfen
