Tipo di prodotto	Frullatore a immersione professionale
Marca	Hendi
Modello	221884
Alimentazione	230 V / 50 Hz
Potenza	350 W
Velocità	4.000 ~ 16.000 giri/min
Peso (senza accessorio)	2,35 kg
Dimensioni (L × diametro)	416 mm × 100 mm
Utilizzo	Professionale: ristoranti, hotel, gelaterie
Funzioni principali	Frullare, emulsionare, mescolare alimenti caldi e freddi: zuppe, puree, creme, salse, maionese
Accessori compatibili	Frusta frullatore (opzionale) e frusta sbattitrice (opzionale) – vedere manuale
Funzione di blocco	Sì, per funzionamento continuo
Protezione dal surriscaldamento	Sì, arresto automatico in caso di surriscaldamento
Sicurezza	Pulsante di protezione, lama affilata, non immergere il motore
Manutenzione	Spegnere prima della pulizia; frusta lavabile in acqua, motore pulito con panno umido
Garanzia	12 mesi difetti di fabbricazione
Classe di protezione	Classe I
Materiale del corpo	Plastica
Lunghezza del cavo	Non specificata (stima standard ~1,5 m)
Temperatura di utilizzo	Solo per interni
Ricambi disponibili	Sì, tramite servizio post-vendita Hendi

Domande frequenti - 221884 Hendi

Come avviare l'apparecchio in sicurezza?

Assicurarsi che l'apparecchio sia scollegato durante il montaggio. Installare la frusta, collegare l'apparecchio, quindi premere prima il pulsante di protezione (1) e tenerlo premuto, quindi premere il pulsante accensione/spegnimento (3). Rilasciare il pulsante di protezione per il funzionamento continuo (con blocco).

Qual è il tempo di funzionamento continuo massimo?

L'apparecchio non deve funzionare ininterrottamente per più di 3 minuti per evitare il surriscaldamento del motore. Lasciare raffreddare prima di riutilizzare.

Come pulire la frusta frullatore?

Spegnere sempre l'apparecchio. Per la frusta frullatore, immergerla in un contenitore d'acqua pulita e far funzionare l'apparecchio per alcuni secondi. Non immergere mai il motore o l'impugnatura in acqua. Asciugare completamente le lame per evitare ruggine.

Posso usare l'apparecchio con alimenti caldi?

Sì, l'apparecchio è progettato per frullare alimenti caldi e freddi. Tuttavia, dopo averlo usato in un liquido caldo, raffreddare la frusta con acqua fredda prima di rimuoverla.

Come cambiare velocità?

Ruotare la manopola di regolazione della velocità variabile (2) per passare dalla velocità minima a quella massima. Per la frusta sbattitrice, avviare a bassa velocità.

Quali accessori sono disponibili per questo modello?

Gli accessori opzionali includono una frusta frullatore (rif. 222225, 222232, 222249, 222256) e una frusta sbattitrice (rif. 222263). Verificare la compatibilità nel manuale.

Cosa fare se l'apparecchio si ferma durante l'uso?

Rilasciare il pulsante accensione/spegnimento, scollegare l'apparecchio e lasciarlo raffreddare per alcuni minuti. Verificare che le lame girino liberamente e che il cavo non sia danneggiato. Se il problema persiste, contattare un tecnico qualificato.

L'apparecchio è in garanzia?

Sì, Hendi offre una garanzia di 12 mesi contro qualsiasi vizio di fabbricazione, a condizione che l'apparecchio sia utilizzato conforme al manuale. Conservare la fattura o lo scontrino.

Posso lavare le parti in lavastoviglie?

No, le parti dell'apparecchio non possono essere lavate in lavastoviglie. Pulirle a mano e asciugarle accuratamente.

Come montare e smontare la frusta frullatore?

Assicurarsi che l'apparecchio sia scollegato. Inserire il connettore della frusta nel connettore del corpo, quindi stringere il dado (6) sul corpo. Per smontare, allentare il dado e rimuovere la frusta.

MANUALE UTENTE 221884 Hendi

Prima di utilizzare l'apparecchio in funzione leggere attentamente le istruzioni per l'uso.

Conservate le istruzioni insieme all'apparecchio.

Destinato solo all'uso domestico.

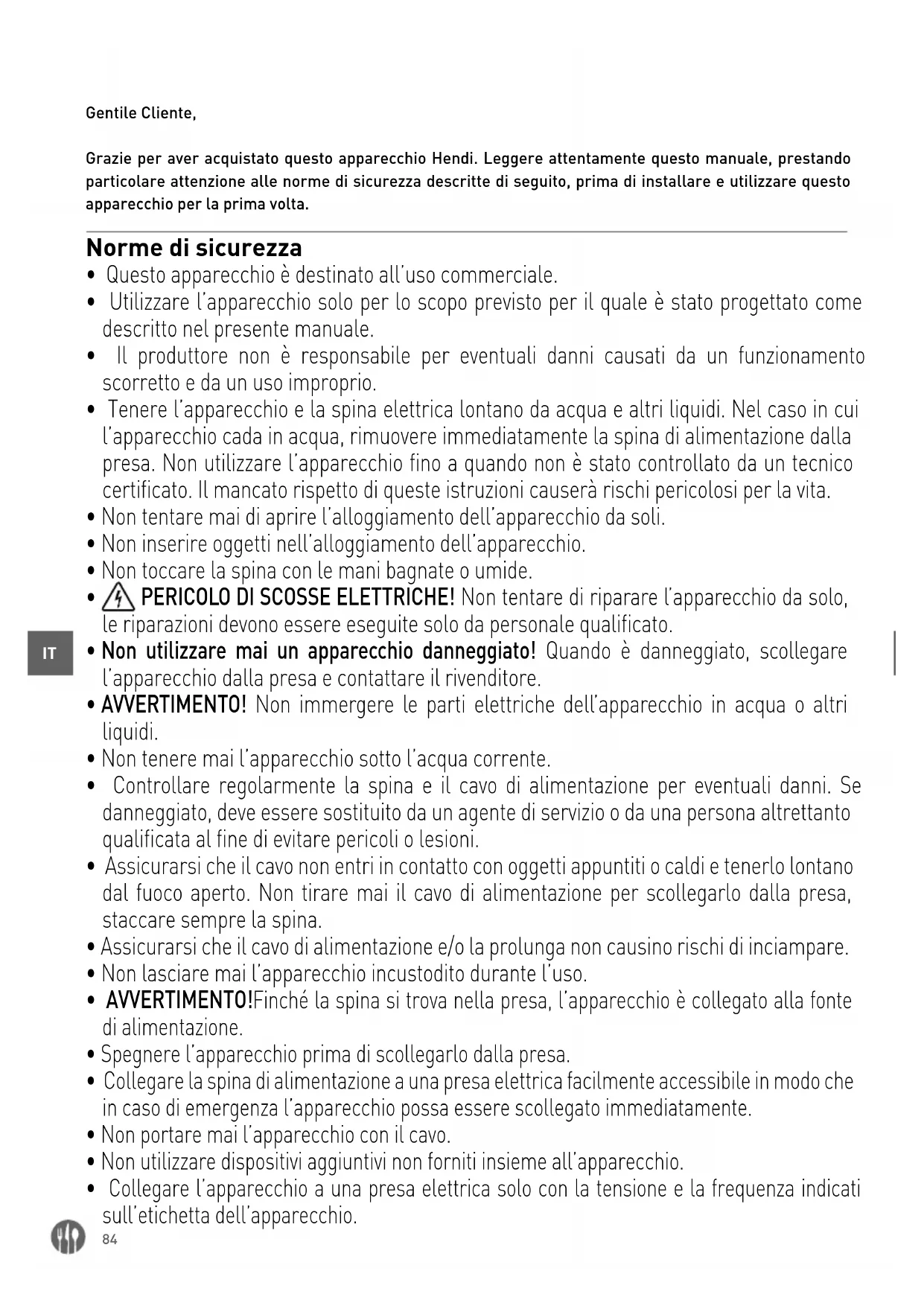

Grazie per aver acquistato questo apparecchio Hendi. Leggere attentamente questo manuale, prestando particolare attenzione alle norme di sicurezza descritte di seguito, prima di installare e utilizzare questo apparecchio per la prima volta.

Norme di sicurezza

• Questo apparecchio è destinato all'uso commerciale.
• Utilizzare l'apparecchio solo per lo scopo previsto per il quale è stato progettato come descritto nel presente manuale.
• Il produttore non è responsabile per eventuali danni causati da un funzionamento scorretto e da un uso improprio.
• Tenere l'apparecchio e la spina elettrica lontano da acqua e altri liquidi. Nel caso in cui l'apparecchio cada in acqua, rimuovere immediatamente la spina di alimentazione dalla presa. Non utilizzare l'apparecchio fino a quando non è stato controllato da un tecnico certificato. Il mancato rispetto di queste istruzioni causerà rischi pericolosi per la vita.
• Non tentare mai di aprire l'alloggiamento dell'apparecchio da soli.
• Non inserire oggetti nell'alloggiamento dell'apparecchio.
• Non toccare la spina con le mani bagnate o umide.
  • PERICOLO DI SCOSSE ELETTRICHE! Non tentare di riparare l'apparecchio da solo, le riparazioni devono essere eseguite solo da personale qualificato.
• Non utilizzare mai un apparecchio danneggiato! Quando è danneggiato, scollegare l'apparecchio dalla presa e contattare il rivenditore.
• AVVERTIMENTO! Non immergere le parti elettriche dell'apparecchio in acqua o altri liquidi.
• Non tenere mai l'apparecchio sotto l'acqua corrente.
• Controllare regolarmente la spina e il cavo di alimentazione per eventuali danni. Se danneggiato, deve essere sostituito da un agente di servizio o da una persona altrettanto qualificata al fine di evitare pericoli o lesioni.
• Assicurarsi che il cavo non entri in contatto con oggetti appuntiti o caldi e tenerlo lontano dal fuoco aperto. Non tirare mai il cavo di alimentazione per scollegarlo dalla presa, staccare sempre la spina.
• Assicurarsi che il cavo di alimentazione e/o la prolunga non causino rischi di inciampare.
• Non lasciare mai l'apparecchio incustodito durante l'uso.
• AVVERTIMENTO! Finché la spina si trova nella presa, l'apparecchio è collegato alla fonte di alimentazione.
• Spegnere l'apparecchio prima di scollegarlo dalla presa.
• Collegare la spina di alimentazione a una presa elettrica facilmente accessibile in modo che in caso di emergenza l'apparecchio possa essere scollegato immediatamente.
  • Non portare mai l'apparecchio con il cavo.
• Non utilizzare dispositivi aggiuntivi non forniti insieme all'apparecchio.

• Collegare l'apparecchio a una presa elettrica solo con la tensione e la frequenza indicati sull'etichetta dell'apparecchio.

• Non utilizzare mai accessori diversi da quelli consigliati dal produttore. In caso contrario, potrebbe comportare un rischio per la sicurezza dell'utente e danneggiare l'apparecchio. Utilizzare solo parti e accessori originali.

• Questo apparecchio non deve essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che hanno una mancanza di esperienza e conoscenze.
• Questo apparecchio non deve, in nessun caso, essere utilizzato dai bambini.
• Tenere l'apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini.
• ATTENZIONE: spegnere SEMPRE l'apparecchio e scollegarlo dalla presa di corrente prima della pulizia, della manutenzione o della conservazione.

Norme speciali di sicurezza

• Utilizzare l'apparecchio solo come descritto nel presente manuale. Solo per uso interno.
• Questo apparecchio deve essere utilizzato da personale qualificato.
• Quando l'apparecchio è lasciato incustodito e prima del montaggio, smontaggio o pulizia, scollegarlo dalla presa di corrente togliendo la spina dalla presa di corrente.
• Durante il funzionamento dell'apparecchio non dirigere la lama verso le persone in pros simità.
• Durante il funzionamento dell'apparecchio non toccare la lama o altre parti in movimento. Non toccare gli elementi in movimento con le mani o con altri utensili da cucina. Legare i cappelli.
• Asciugare completamente l'apparecchio e i suoi accessori prima di collegare alla rete di alimentazione o prima di montare gli accessori.
• PERICOLO DI LESIONI O DANNI ALLE MANI! Manipolare con attenzione la lama – la lama è molto tagliente.
• Non aggiungere ingredienti ad un recipiente durante il funzionamento dell'apparecchio.
• ATTENZIONE: L'apparecchio deve essere scollegato dalla rete elettrica subito dopo l'uso e prima di rimuovere o cambiare gli accessori.
• Il frullatore è destinato per trasformare i prodotti alimentari in un contenitore.
• Tutte le operazioni di manutenzione, di installazione e la riparazione dell'apparecchio devono essere eseguite da un personale tecnico, qualificato o autorizzato.
• AVVERTENZA: Durante il funzionamento dell'apparecchio non mettere le mani o gli utensili da cucina nel contenitore, riducendo così il rischio di lesioni gravi e/o i danni al frullatore.
• Non utilizzare l'apparecchio per molto tempo per evitare il surriscaldamento. L'apparecchio non deve funzionare in modo continuo per più di 3 minuti. L'apparecchio può essere riutilizzato dopo il raffreddamento.
• Non lavare l'apparecchio con acqua o un forte getto di acqua. La pulizia dell'apparecchio con l'acqua può causare la penetrazione nei componenti elettrici e causare una scossa elettrica. Le parti dell'apparecchio non possono essere lavate in lavastoviglie.
• Far scorrere il cavo di alimentazione in modo per impedire il tiro accidentale o l'intervento del cavo.
• Non pulire l'apparecchio o stoccarlo in deposito prima di raffreddamento completo.

- frullatore è un apparecchio della Il classe di protezione.

Per installare sul muro il supporto fornito col modello 222393 leggere attentamente le seguenti istruzioni di sicurezza:

• Per motivi di sicurezza, il montaggio deve essere eseguito da un tecnico qualificato.
• Prima dell'installazione verificare che la parete sia in grado di sostenere il peso dell'apparecchio.
• Accertarsi che non ci siano fili elettrici, collegamenti per acqua, gas o altri componenti vicino al luogo di installazione.
• Consultare un appaltatore o uno specialista qualificato se non si è sicuri della struttura della parete.
• Stringere le viti. Non stringere troppo. Un serraggio eccessivo può danneggiare le viti, riducendo significativamente la stabilità del montaggio.
  • Non lasciare i bambini e gli animali avvicinarsi al luogo del montaggio.
• AVVERTIMENTO! Non posizionare sul supporto oggetti diversi dall'apparecchio per evitare di sovraccaricarlo.

Uso previsto

• Il dispositivo è destinato all'uso professionale.
• L'apparecchio è concepito esclusivamente per passare, emulsionare e miscelare prodotti alimentari caldi e freddi per scopi commerciali. L'apparecchio è utilizzato per preparare zuppe, purè, creme, pasta di marzapane, crema di

formaggio, ecc. direttamente nel piatto. L'uso dell'apparecchio per qualsiasi altro scopo può causare danni o lesioni.

- L'uso del dispositivo per qualsiasi altro scopo sarà considerato un uso improprio. L'utente sarà l'unico responsabile per l'uso scorretto del dispositivo.

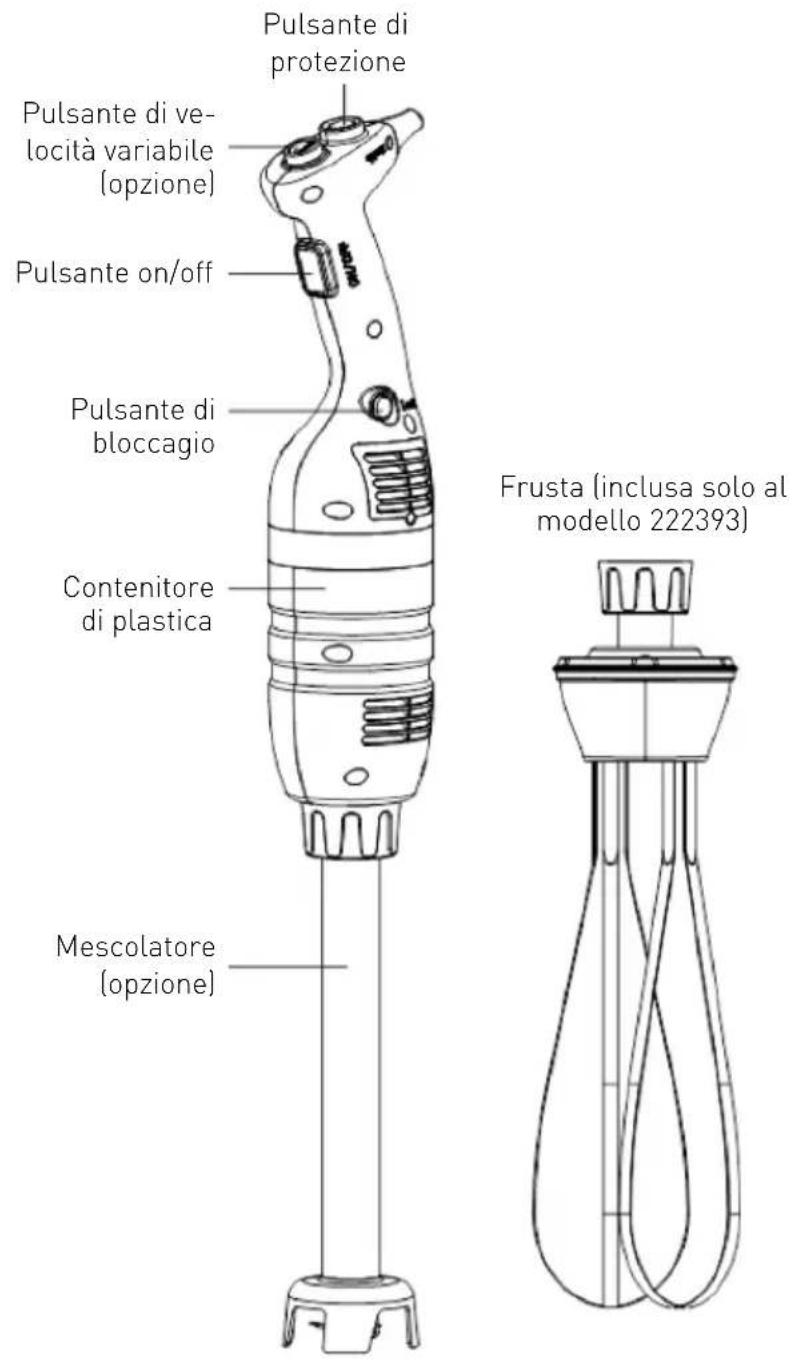

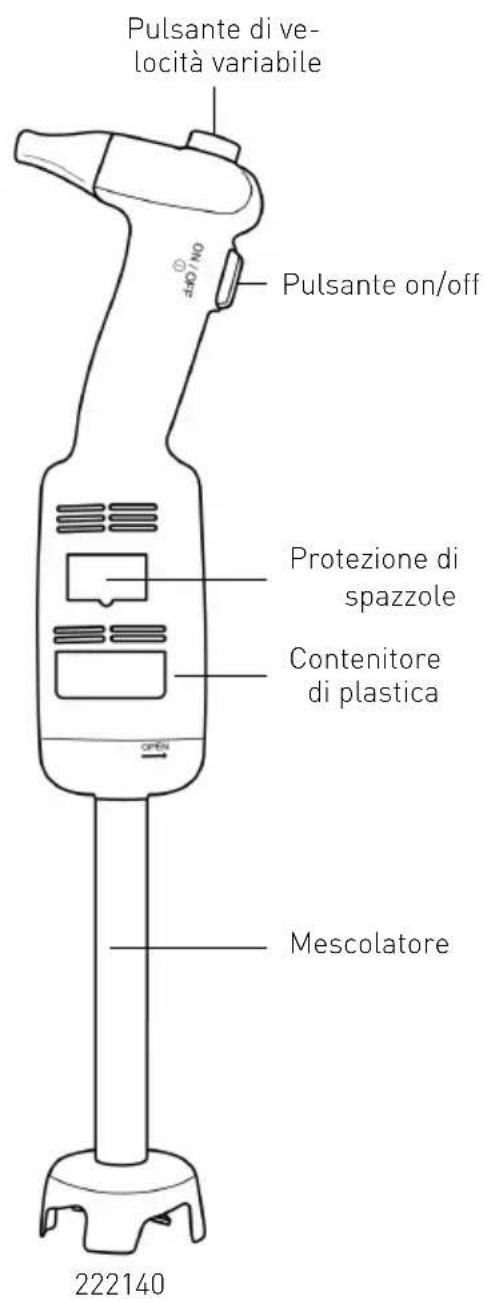

Descrizione del prodotto

Pulsante di protezione Pulsante di velocità variabile (opzione) Pulsante on/off Pulsante di bloccagio Contenitore di plastica Mescalatore (opzione) Frusta (inclusa solo al modello 222393)

221884 con mescolatore supplementare (opzione) 221891 con mescolatore supplementare (opzione) Modello 222393 con un braccio di frullatore 400 mm

Pulsante di velocità variabile Pulsante on/off Protezione di spazzole Contenitore di plastica Mescolatore 222140

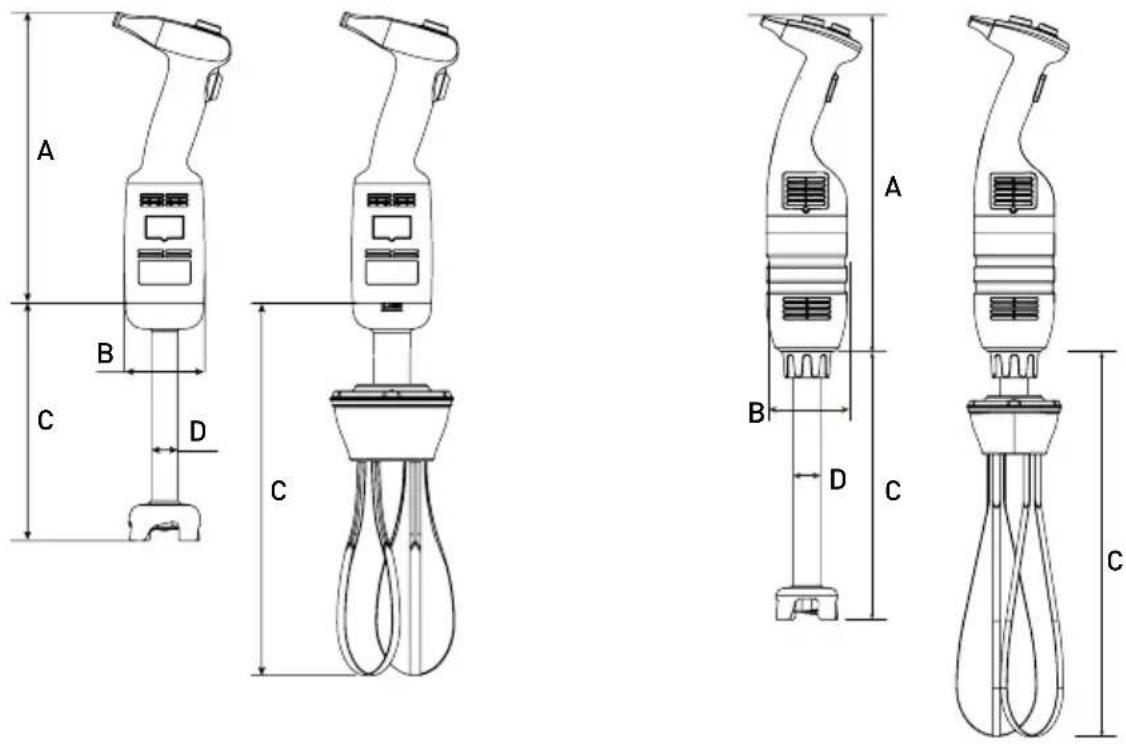

Parametri tecnici principali

Modelli: 222140 Modelli: 221884 / 221891

Specificazione tecnica

Codice	Tensione	Potenza	Velocità	Peso del corpo senza mescolatore o frullatore	A (Lunghezza)	B (Diameter)
222140	230 V/50 Hz	220 W	4,000 ~ 20,000 giri/min.	1,15 kg	304 mm	∅ 75 mm
221884	230 V/50 Hz	350 W	4,000 ~ 16,000 giri/min.	1,35 kg	416 mm	∅ 100 mm
221891	230 V/50 Hz	500 W	4,000 ~ 16,000 giri/min.	1,55 kg	416 mm	∅ 100 mm

Nota: La specificazione tecnica può essere modificata senza preavviso.

Tabella di combinazione con il collegamento del mescolatore e la frusta.
Gli accessori indicato non sono forniti con il prodotto.

Codice	Peso circa	C (Lunghezza)	D (Diameter)	Descrizione
222164	0,81 kg	185 mm	-	Frusta per il modello 222140 (opzione)
-	0,52 kg	160 mm	28 mm	Mescolatore per il modello 222140 (fornito col prodotto)
222263	0,86 kg	250 mm	-	Frusta 221884 (opzione) e 221891 (opzione)
222225	0,82 kg	250 mm	35 mm	Mescolatore per i modelli 221884 (opzione) e 221891 (opzione)
222232	1,02 kg	300 mm	35 mm
222249	1,28 kg	400 mm	35 mm
222256	1,56 kg	500 mm	35 mm

Nota: Modello 222393 - il set - comprende 221884 + 222249 + 222263 + supporto murale + kit di montaggio (2 set di viti di fissaggio, rondelle e tasselli a espansione).

Introduzione

• Leggere attentamente le istruzioni d'uso. Le istruzioni contengono le informazioni importanti relative alla sicurezza dell'utente nonché i consigli su come utilizzare l'apparecchio e sulla sua manutenzione.
• L'apparecchio è progettato per l'uso professionale in gelaterie, ristoranti, cucine negli alberghi per preparare gelato, zuppe di verdure, purè salse, ripieno, maionese, pasta di pomodoro, pesto ecc.
• Per approfittare completamente delle possibilità dell'apparecchio, è necessario leggere attentamente le informazioni sulle sue funzioni.
• La manutenzione consiste in realizzare semplici attività che possono eseguite dall'operatore.
• Per garantire lunga durata dell'apparecchio e ridurre i costi del funzionamento si prega di seguire le istruzioni.

• L'apparecchio è stato progettato da produttore in modo che garantisce la sicurezza dell'utilizzo. Lo smontaggio delle protezioni installate dal produttore ridurrà seriamente la sicurezza dell'apparecchiatura.

• Per garantire la sicurezza, è necessario seguire le istruzioni per l'installazione e la connessione dell'apparecchio alla rete.

• L'apparecchio deve essere installato in un ambiente di lavoro privo di fattori corrosivi.
• La zona di installazione non può essere potenzialmente esplosiva.
• Utilizzare solo i PEZZI DI RICAMBIO ORIGINALI.
• Le presenti istruzioni d'uso costituiscono parte integrale dell'apparecchio e devono essere messe in un luogo sicuro. Le funzioni, le specifiche e le figure presentate in questo documento sono la proprietà esclusiva del costruttore.
• Le funzioni dell'apparecchio consentono di preparare i seguenti tipi di cibo nel più breve tempo possibile: passate di verdure dense, zuppe, purè di patate, creme, dolci, maionese, pasta di mandorle, formaggi cremosi ecc.

Preparazione al montaggio del supporto su parete (solo il modello 222393)

Prima del montaggio: Controllare che il supporto murale non presenti danni e che i kit di montaggio sono completi (2 set di viti di fissaggio, rondelle e tasselli a espansione). Se il supporto murale è danneggiato o incompleto, NON INSTALLARE.

Attenzione:

• Consultare un appaltatore o uno specialista qualificato se non si è sicuri della struttura della parete. Questo per garantire il corretto e sicuro assemblaggio dell'apparecchio.
• Per motivi di sicurezza, il montaggio deve essere eseguito da un tecnico qualificato.
• La distanza tra i fori per le viti di montaggio dovrebbe essere di circa 217 mm. Prima di iniziare il lavoro, ordinare il sito di installazione.

• Informazioniimportanti: prima del montaggio, assicurarsi che tutti gli utensili siano disponibili, come un cacciavite, un trapano elettrico, un misurino, una matita (non forniti con l'apparecchio).

• Il supporto deve essere fissato sicuramente al muro con due viti di fissaggio e tasselli a espansione.

• Si deve ricordare che nell'area di assemblaggio ci possono essere elementi come per esempio condotti, cavi elettrici e tubi. Prestare particolare attenzione durante il montaggio.

Istruzioni d'uso (modello 222140):

NOTA! Prima di collegare l'apparecchio a una fonte di alimentazione, assicurarsi che le specifiche dell'apparecchio sulla targhetta corrispondono ai parametri locali.

NOTA! Il modello 222140 non possiede la funzione di bloccaggio che permette il funzionamento ininterrotto dell'apparecchio.

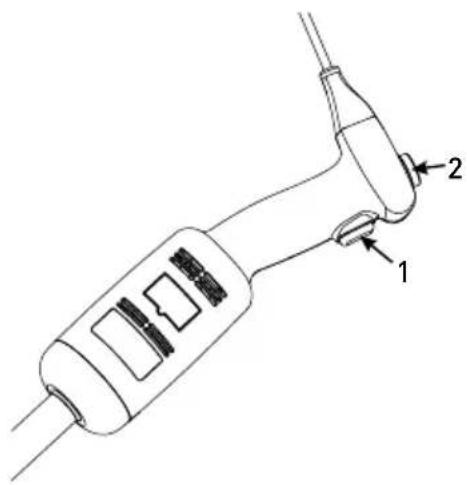

USO DELL'APPARECCHIO:

1. Prima di montare le parti, assicurarsi che l'apparecchio è collegato a una fonte di alimentazione.
2. Collegare il mescolatore / la frusta al corpo.
3. Verificare che il pulsante on/off è disattivato (posizione piatta).
4. Collegare l'apparecchio a una fonte di alimentazione.
5. Poi premere il pulsante on/off. L'apparecchio si avvia. FARE ATTENZIONE!
6. Per arrestare il frullatore, rilasciare il pulsante on/off

NOTA! Prima di collegare l'apparecchio a una fonte di alimentazione, assicurarsi che le specifiche dell'apparecchio sulla targhetta corrispondono ai parametri locali.

NOTA! Il modelli 221884 e 221891 possiedono la funzione di bloccaggio che permette il funzionamento ininterrotto dell'apparecchio.

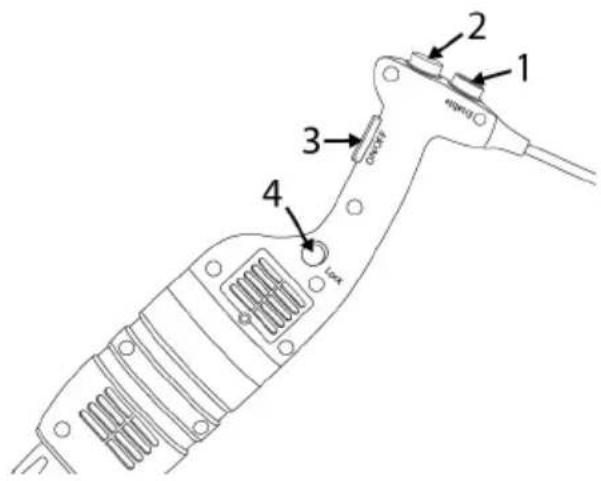

AVVIO E ARRESTO DELL'APPARECCHIO

1. Prima di montare le parti, assicurarsi che l'apparecchio è collegato a una fonte di alimentazione.
2. Collegare il mescolatore / la frusta al corpo.
3. Verificare che il pulsante on/off (3) è disattivato (posizione piatta).
4. Collegare l'apparecchio a una fonte di alimentazione.
5. Prima premere e tenere premuto il pulsante di protezione (1).
6. Poi premere e tenere premuto il pulsante on/off (3) contemporaneamente con il pulsante di protezione. L'apparecchio si avvia. FARE ATTENZIONE!
7. Rilasciare il pulsante di sicurezza (1), l'apparecchio continuerà a funzionare.
8. Per arrestare il funzionamento dell'apparecchio, rilasciare il pulsante on/off (3).

Seguire i punti 1-7, e poi:

- Con il pulsante ON / OFF (3) sono in posizione "premuto". Premere il pulsante di blocco (4) una volta.

• Rilasciare il pulsante ON / OFF (3) e l'apparecchio continuerà a funzionare in modalità continua.
• Per arrestare l'apparecchio, premere e rilasciare il pulsante on/off. (3).

Cambio di velocita' (modelli: 222140, 221884, 221891, 222393)

Seguire i punti 1-7, e poi:

- Modificare la velocità del motore girando la manopola di velocità (2) verso la velocità massima o minima (secondo la sua discrezione). Se si utilizza la frusta, si consiglia di avviare l'apparecchio

ATTENZIONE :

Funzione mescolatore: Per garantire un migliore controllo, si consiglia di tenere la maniglia del frullatore e la parte inferiore del corpo del moto-re. Si raccomanda anche inclinare leggermente il frullatore perché l'estremità del mescolatore non tocchi il fondo del piatto. Controllare sempre se il

Funzione frusta: È anche possibile tenere l'apparecchio con una mano e poi, con la seconda mano, tenere la ciotola. Si raccomanda spostare la frusta intorno la ciotola per garantire la compattazione uniforme della massa. Fare attenzione a non toc-

a bassa velocità. Grazie al sistema automatico di regolazione della velocità, la velocità selezionata rimane costante anche in caso di cambiamento di consistenza di ingredienti misti.

mescolatore è immerso abbastanza in profondità per evitare schizzi e la penetrazione del liquido attraverso i fori di ventilazione del motore. Per garantire l'efficienza massima, immergere due terzi del mescolatore nella miscela.

care i lati della ciotola con la frusta. Per garantire l'efficienza massima, immergere almeno un quinto della lunghezza della frusta nella miscela. Non immergere la maniglia.

Montaggio/smontaggio delle parti dell'apparecchio

Il montaggio / lo smontaggio delle parti dell'apparecchio deve essere eseguito con l'apparecchio spento e scollegato dalla rete elettrica.

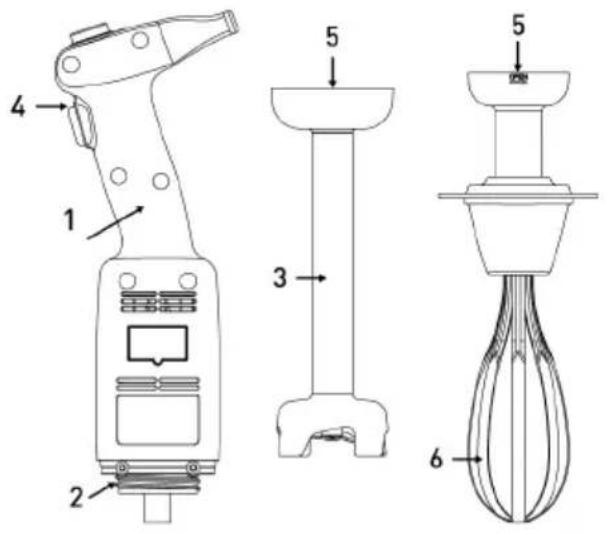

Montaggio: Modello 222140:

1. Regolare e mettere il raccordo (5) del mescolatore (3) o della frusta (6) nel raccordo (2) del corpo dell'apparecchio (1).
2. Stringere esattamente il mescolatore (3) o la frusta (6) al corpo (1).

1 2 3 4 5 5 6

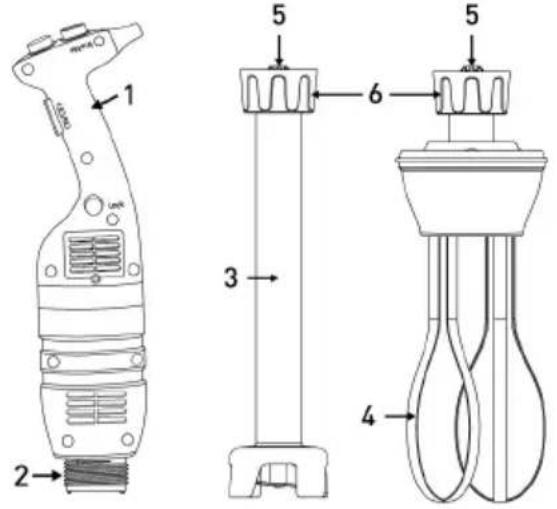

Montaggio: Modelli 221884, 221891, 222393:

1. Regolare e mettere il raccordo (5) del mescolatore (3) o della frusta (4) nel raccordo (2) del corpo dell'apparecchio (1). Assicurarsi che la parte più stretta del raccordo dell'apparecchio è bene aggiustata alla parte concava del raccordo del mescolatore (3) o della frusta (4).

2. Stringere esattamente il dado (6) al corpo (1).

Per smontare gli accessori, eseguire la procedura in ordine inverso.

Istruzioni di lavaggio

Prima della pulizia, scollegare sempre l'apparecchio dalla fonte di alimentazione.

• Dopo aver utilizzato il frullatore manuale in una miscela calda, raffreddare il braccio in acqua fredda prima di rimuovere l'estremità del braccio. Dopo aver finito il lavoro, lavare immediatamente il braccio per impedire l'adesione di residui.
• Mai immergere il motore o la maniglia in acqua, pulire con un panno umido o una spugna umida.
• Pulizia del mescolatore e dell'estremità: mettere il mescolatore e l'estremità in un contenitore

adatto riempito di acqua pulita e accendere l'apparecchio per alcuni secondi.

• AVVERTIMENTO: Dopo il lavaggio sempre asciugare accuratamente le lame per prevenire la formazione di macchie di ruggine.
• Mai immergere la maniglia della frusta in acqua, pulire con un panno umido o una spugna.
• Dopo ogni utilizzo pulire l'apparecchio con un detergente o disinfettante, non utilizzare candeggiante puro. Per la pulizia delle parti di plastica non utilizzare detergenti alcalini.

Risoluzione dei problemi

In caso di interruzione di alimentazione o disconnessione dell'apparecchio, rilasciare il pulsante on/off (3) e controllare l'alimentazione, poi riavviare l'apparecchio.

Se l'apparecchio è spento a causa di un surriscaldamento, rilasciare il pulsante on/off (3), scollegare il cavo di alimentazione, attendere alcuni minuti fino a quando il motore si è raffreddato e la protezione contro il surriscaldamento si ripristina, poi avviare l'apparecchio.

Se non è possibile determinare la causa del problema: rilasciare il pulsante on/off (3) scollegare l'apparecchio di alimentazione e controllare:

1. la spina,
2. se le lame nell'estremità ruotano liberamente,
3. lo stato del cavo di alimentazione,
4. se l'albero di motore ruota liberamente. Per questo, togliere l'estremità di calice e controllare manualmente se l'estremità dell'albero si muove.

In caso di difetti non descritti nelle presenti istruzioni, prendere un contatto con il venditore o trasmettere l'apparecchio ad un centro di servizio.

Schema elettrico

Modello 222140

IT

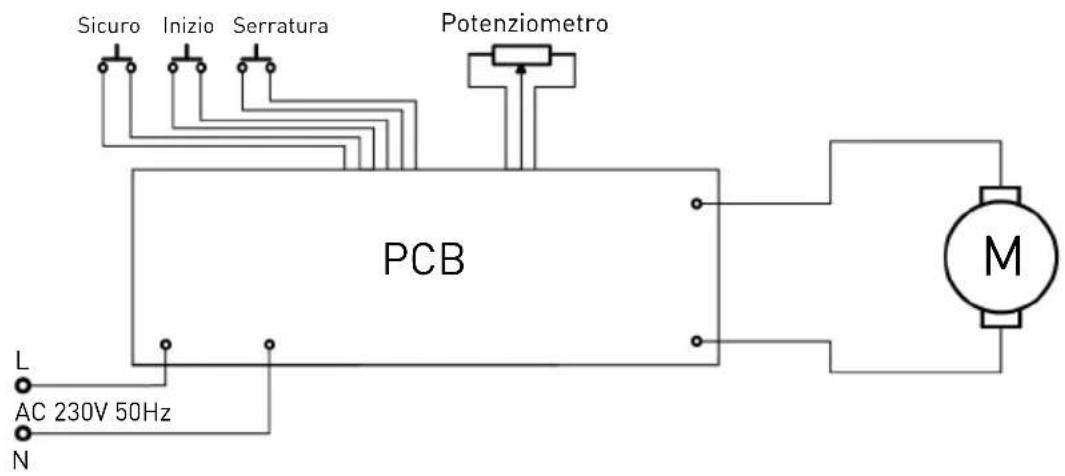

Modelli 221884, 221891, 222393

Sicuro Inizio Serratura Potenziometro PCB L AC 230V 50Hz N M

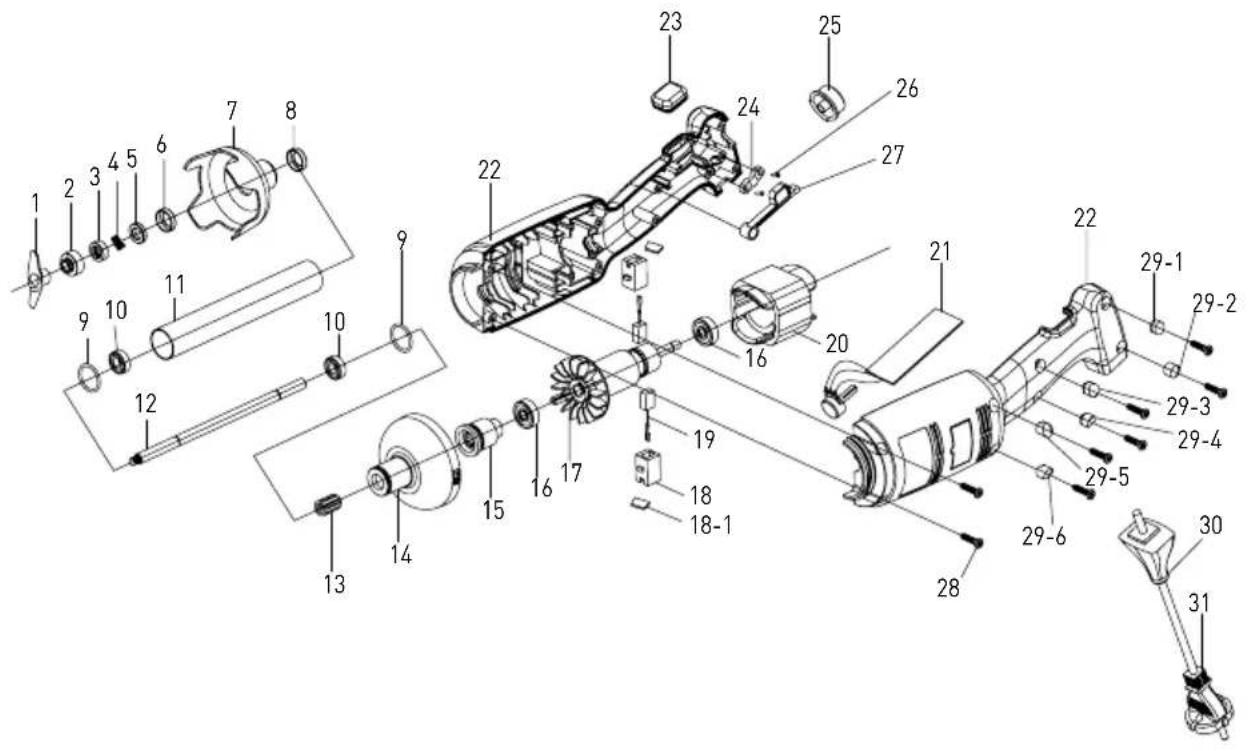

Disegno esploso e elenco dei pezzi del modello 222140

Modello 222140

Elenco dei pezzi - modello 222140 corpo e mescolatore

N. del pezzo	Nome N. del	pezzo	Nome N. del	pezzo	Nome
1 Lama	14 Contenitore della testa		di plastica	26 Vite della barra di serratura
2	Anello concavo	15	Mandrino scanalato	27	Stelo di contatto dell'interruttore
3	Molla annullare di grafite	16	Cuscinetto	28	Vite del contenitore
4	Anello di grafite	17	Rotore	29-1	Alberino filettato 28-1
5	Anello ceramico	18	Portaspazzole	29-2	Alberino filettato 28-2
6	Mandrino annullare ceramico	18-1	Protezione della spazzola	29-3	Alberino filettato 28-3
7	Protezione della lama	19	Spazzola	29-4	Alberino filettato 28-4
8	Mandrino di cuscinetto	20	Statore	29-5	Alberino filettato 28-5
9	Anello di tenuta	21	Piastra di controllo di velocità	29-6	Alberino filettato 28-6
10	Cuscinetto W688Z	22	Contenitore destro e sinistro	30	Protezione del cavo
11	Mandrino di acciaio inox	23	Protezione di gomma contro bloccaggio	31 Cavo di alimentazione
12	Mandrino di distribuzione	24	Barra di serratura
13	Linguetta	25	Pulsante di velocità

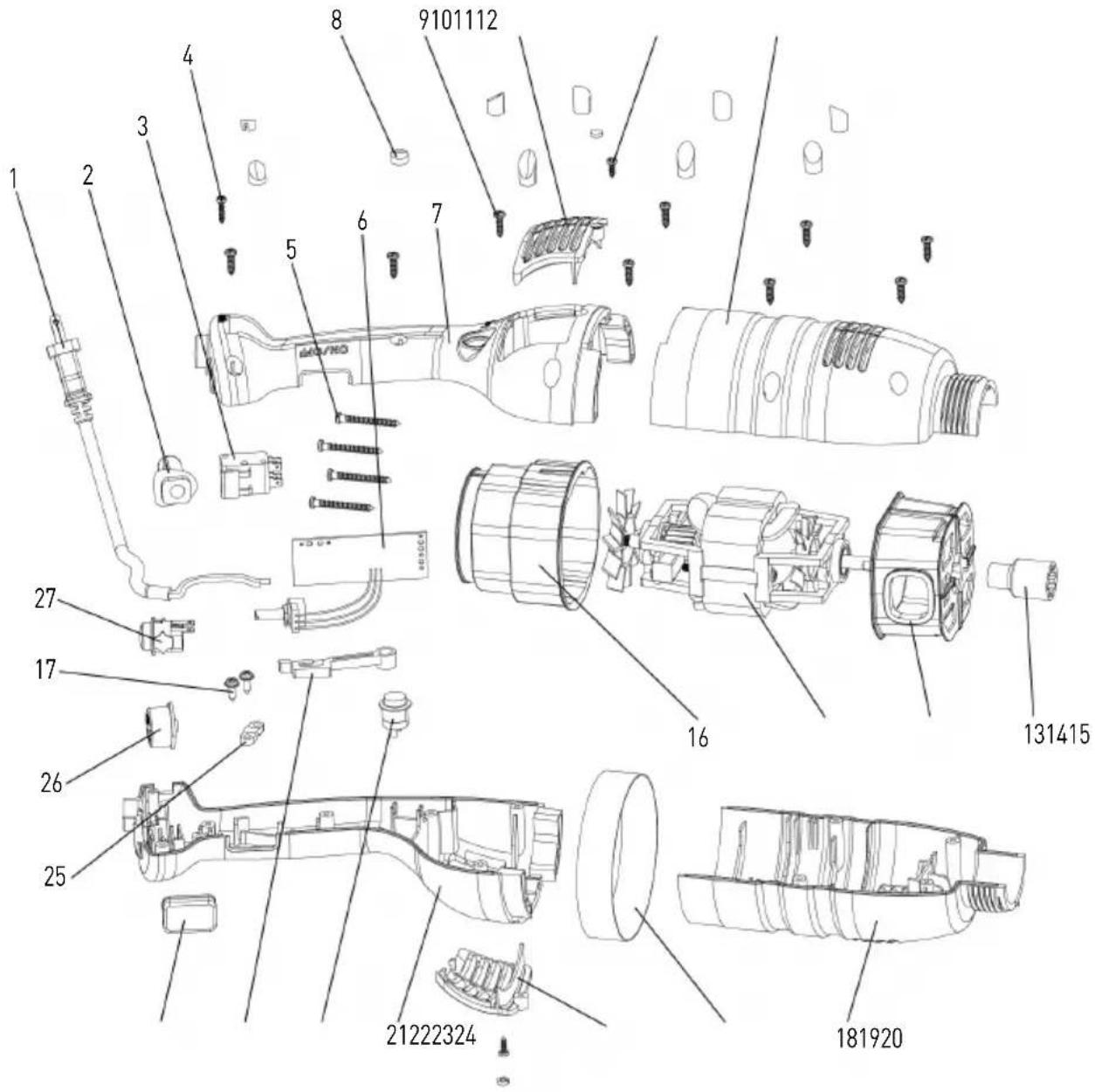

Disegno esploso e elenco dei pezzi dei modelli 221884, 221891, 222393 (unicamente corpo)

Elenco dei pezzi dei modelli 221884, 221891, 222393 (unicamente corpo)

N. del pezzo	Nome N. del	pezzo	Nome N. del	pezzo	Nome
1	Cavo di alimentazione	10	Coperchio di uscita dell'aria	19	Squillare
2	Fascetta	11	Vite della barra di serratura	20	Coperchio di uscita dell'aria
3	Interruttore	12	Alloggiamento 2	21	Alloggiamento 4
4	Vite della barra di serratura	13	Mandrino scanalato	22	Pulsante di bloccaggio
5	Vite della barra di serratura	14	Coperchio motore inferiore	23	Stelo di contatto dell'inter-ruttore
6	Pannello di controllo PCB	15	Motore	24	Presa dell'interruttore
7	Alloggiamento 1	16	Coperchio del motore	25	Barra di serratura
8	Alberino filettato	17	Vite della barra di serratura	26	Pulsante di velocità
9	Vite della barra di serratura	18	Alloggiamento 3	27	Pulsante di protezione

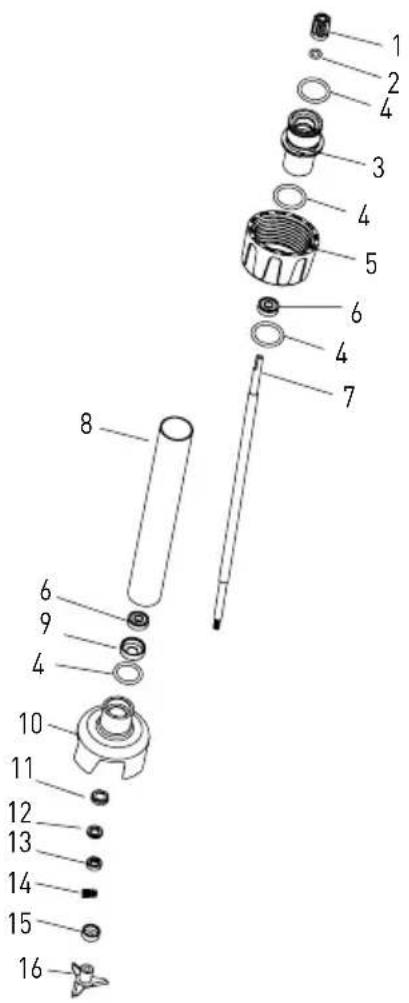

Elenco dei pezzi - mescolatori (opzione): 222225, 222232, 222249, 222256

N. del pezzo	Nome N. del	pezzo	Nome N. del	pezzo	Nome
1 Mandrino scanalato 7 Mandrino di distribuzione			(secondo il modello)	13 Anello di grafite
2 Anello di tenuta del mandrino scanalato	8	Mandrino di acciaio inox 304 (secondo il modello)	14 Molla annullare di grafite
3	Mandrino di collegamento	9	Mandrino di cuscinetto	15	Anello concavo
4 Anello di tenuta del mandrino di collegamento		10 Protezione della lama 16 Lama
5	Mandrino di fissaggio	11	Mandrino annullare ceramico
6	Cuscinetto 608	12	Anello ceramico

1 2 3 4 5 6 4 3 7 8 9 10 11 12 13 2 14 15 16 17 18 19 2 27 28

20 21 22 23 24 25 26

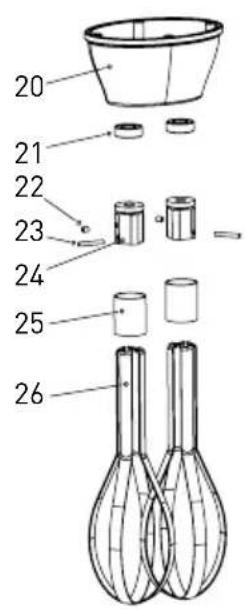

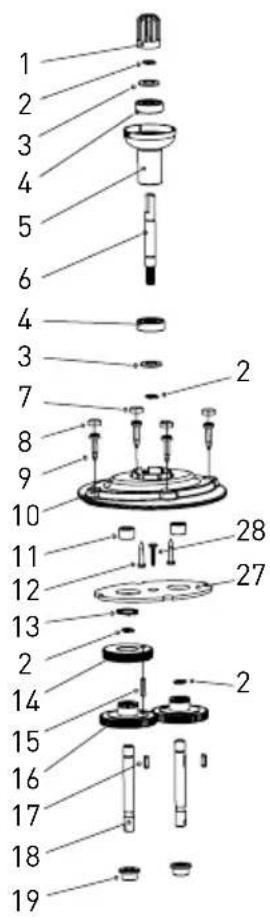

Elenco dei pezzi - mescolatore (opzione): modello 222164

N. del pezzo	Nome N. del	pezzo	Nome N. del	pezzo	Nome
1	Mandrino scanalato	11	Cuscinetto ad aghi	21	Guarnizione di olio
2	Anello elastico ∅8	12	Vite	22	Vite M4x5
3	Guarnizione del cuscinetto	13	Anello elastico ∅16	23	Bullone cilindrico
4	Cuscinetto 14 Cuscinetto di ingranaggio		a vite senza fine	24	Barra fissata
5	Mandrino di collegamento	15	Bullone cilindrico	25	Anello di acciaio
6	Cuscinetto di ingranaggio a vite senza fine	16	Trasmissione semplice	26	Montante di acciaio
7	Alberino filettato 2	17	Pulsante	27	Passino
8	Alberino filettato 1	18	Mandrino di distribuzione	28	Vite
9	Vite del contenitore	19	Mandrino del mescolatore
10	Coperchio inferiore	20	Coperchio inferiore

1 2 3 4 5 6 7 8 6 5 9 4 10 11 12 13 14 15 4 16 17 18 19 20 21 30 29 4

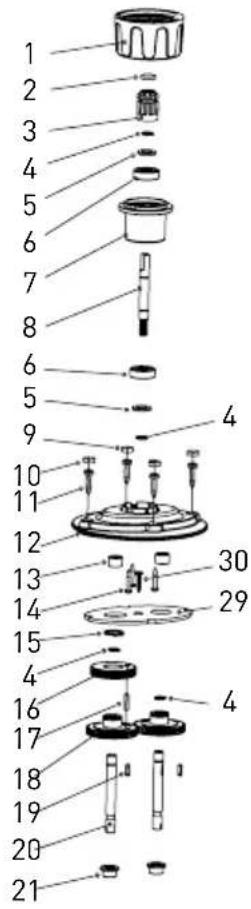

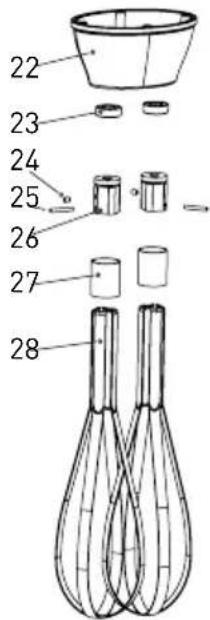

Elenco dei pezzi - mescolatori (opzione): modello 222263

N. del pezzo	Nome N. del	pezzo	Nome N. del	pezzo	Nome
1	Mandrino di fissaggio	11	Vite del coperchio	21	Mandrino del mescolatore
2 Anello di tenuta del mandrino scanalato		12 Coperchio superiore 22 Coperchio inferiore
3	Mandrino scanalato	13	Cuscinetto ad aghi	23	Guarnizione di olio
4	Anello elastico ∅8	14	Vite	24	Vite M4x5
5	Mandrino scanalato	15	Vite ∅16	25	Bullone cilindrico
6	Cuscinetto	16	Vite	26	Barra fissata
7	Cuscinetto	17	Bullone cilindrico	27	Anello di acciaio
8	Cuscinetto di ingranaggio a vite senza fine	18	Trasmissione semplice	28	Montante di acciaio
9	Alberino filettato 2	19	Pulsante	29	Passino
10	Alberino filettato 1	20	Mandrino di distribuzione	30	Vite

Garanzia

Qualsiasi difetto che influenza la funzionalità del dispositivo che compaia entro un anno dall'acquisto sarà corretto a titolo interamente gratuito o con la sostituzione del prodotto che è stato utilizzato e sottoposto a manutenzione corretta seguendo le istruzioni, senza alcuna violazione. I diritti legali del cliente non sono assolutamente modificati. Nel caso in cui l'intervento di manutenzione o sostituzione sia previsto nel periodo di validità della garanzia, precisare dove e quando si è acquistato il prodotto, possibilmente allegando lo scontrino.

In linea con la nostra politica di sviluppo continuo dei prodotti, ci riserviamo il diritto di modificare il prodotto, l'imballo e le specifiche di documentazione, senza notifica alcuna.

Smaltimento e protezione dell'ambiente

In caso di ritiro dell'apparecchiatura dal funzionamento il prodotto non può essere smaltito con altri rifiuti domestici. L'utente è responsabile della consegna dell'attrezzatura al punto di raccolta appropriato per l'attrezzatura usata. Il mancato rispetto delle disposizioni sopramenzionate può comportare l'imposizione di sanzioni in conformità con le normative vigenti in materia di smaltimento dei rifiuti. La raccolta e il riciclaggio selettivi di attrezzature usate contribuiscono alla conservazione delle risorse naturali e garantiscono il riciclaggio in modo tale da non nuocere alla salute e all'ambiente.

Per ulteriori informazioni sui luoghi di smaltimento delle apparecchiature usate per il riciclaggio, contattare la società locale di raccolta dei rifiuti. Il produttore e l'importatore non sono responsabili per il riciclaggio e il trattamento dei rifiuti in modo ecologico, sia direttamente che nel quadro del sistema pubblico.

Stimate client,

Il prodotto è stato progettato e realizzato secondo standard armonizzati: /

Il prodotto soddisfa i requisiti specificati nelle normative: /

Il prodotto soddisfa i requisiti specificati nelle risoluzioni: /

Documentazione tecnica disponibile presso la sede dell'azienda: /

Il prodotto soddisfa i requisiti essenziali stabiliti nelle seguenti direttive: /

Il prodotto è stato progettato e realizzato secondo standard armonizzati: /

Il prodotto soddisfa i requisiti specificati nelle normative: /

Il prodotto soddisfa i requisiti specificati nelle risoluzioni: /

Documentazione tecnica disponibile presso la sede dell'azienda: /

- Errori di cambiamenti, di stampa e di impaginazione riservati.
