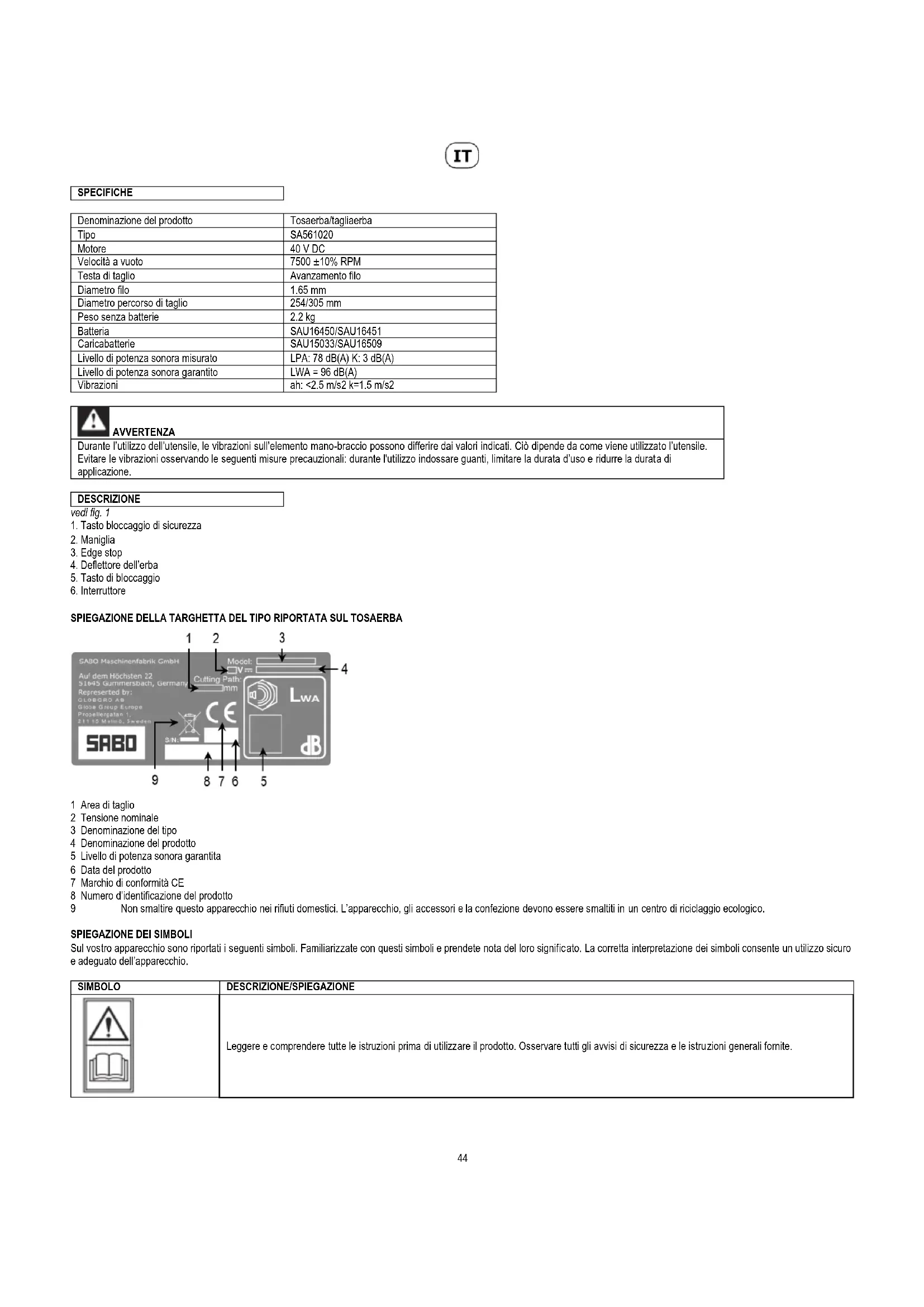

MANUALE UTENTE BC30 SABO

Denominazione del prodotto Tosaerba/tagliaerba Tipo SA561020 Motore 40 V DC Velocità a vuoto 7500 ±10% RPM Testa di taglio Avanzamento filo Diametro filo

Diametro percorso di taglio 254/305 mm Peso senza batterie

Batteria SAU16450/SAU16451 Caricabatterie SAU15033/SAU16509 Livello di potenza sonora misurato LPA: 78 dB(A) K: 3 dB(A) Livello di potenza sonora garantito LWA = 96 dB(A) Vibrazioni ah: <2.5 m/s2 k=1.5 m/s2

AVVERTENZA Durante l’utilizzo dell’utensile, le vibrazioni sull’elemento mano-braccio possono differire dai valori indicati. Ciò dipende da come viene utilizzato l’utensile. Evitare le vibrazioni osservando le seguenti misure precauzionali: durante l'utilizzo indossare guanti, limitare la durata d’uso e ridurre la durata di applicazione.

DESCRIZIONE vedi fig. 1

1. Tasto bloccaggio di sicurezza

5. Tasto di bloccaggio

SPIEGAZIONE DELLA TARGHETTA DEL TIPO RIPORTATA SUL TOSAERBA 1 Area di taglio 2 Tensione nominale 3 Denominazione del tipo 4 Denominazione del prodotto 5 Livello di potenza sonora garantita 6 Data del prodotto 7 Marchio di conformità CE 8 Numero d’identificazione del prodotto 9 Non smaltire questo apparecchio nei rifiuti domestici. L’apparecchio, gli accessori e la confezione devono essere smaltiti in un centro di riciclaggio ecologico.

SPIEGAZIONE DEI SIMBOLI

Sul vostro apparecchio sono riportati i seguenti simboli. Familiarizzate con questi simboli e prendete nota del loro significato. La corretta interpretazione dei simboli consente un utilizzo sicuro e adeguato dell’apparecchio. SIMBOLO DESCRIZIONE/SPIEGAZIONE

Leggere e comprendere tutte le istruzioni prima di utilizzare il prodotto. Osservare tutti gli avvisi di sicurezza e le istruzioni generali fornite.45

Durante l’utilizzo di questo apparecchio, indossare sempre occhiali protettivi e paraorecchie.

Non esporre alla pioggia o all’umidità.

Gli oggetti possono rimbalzare e di conseguenza causare infortuni e danni materiali. Indossate indumenti protettivi e stivali. Tutte le persone nei paraggi devono mantenere una distanza di ca. 15 m.

Prestate attenzione agli oggetti che potrebbero rimbalzare sulle persone. Mantenete le persone ad una distanza di sicurezza dalla macchina.

I seguenti simboli e significati devono illustrare il grado di rischio legato al presente prodotto. SIMBOLO SEGNALE SIGNIFICATO

PERICOLO: Denomina una diretta situazione di pericolo, che se non evitata può causare morte o gravi ferite.

AVVERTENZA: Denomina una possibile situazione di pericolo, che se non evitata può causare morte o gravi ferite.

ATTENZIONE: Denomina una probabile situazione di pericolo, che se non evitata può causare ferite di piccole a medie entità.

ATTENZIONE: (Senza simbolo avviso di sicurezza) Denomina una situazione che può causare danni materiali.

DATI TECNICI La manutenzione necessita del massimo della cautela e conoscenze e dovrebbe pertanto essere eseguita solo da personale tecnico specializzato. Si raccomanda pertanto di far riparare il vostro apparecchio presso un rivenditore riconosciuto della zona. Per la manutenzione dell’apparecchio, è consentito utilizzare solo ricambi identici e originali. AVVERTENZA L’utilizzo di un apparecchio elettrico può causare penetrazione di oggetti negli occhi e di conseguenza gravi lesioni degli occhi. Durante l’utilizzo dell’utensile elettrico, indossate sempre occhiali protettivi con alette laterali e una mascherina di protezione del viso. Si raccomanda di indossare maschere di protezione ad ampio spettro, che potete indossare con occhiali normali o un altro tipo di occhiale protettivo dotato di protezioni laterali. Indossate sempre protezioni per gli occhi, conformi alla Norma EN 166.

USO CONFORME ALLE DISPOSIZIONI

• L’apparecchio deve essere utilizzato esclusivamente per i seguenti scopi: o Il prodotto deve essere utilizzato solo all’aperto. o Il prodotto è previsto per il taglio dell’erba, delle erbacce e di altro materiale simili ad altezza e/o al di sopra del suolo. o Il livello di taglio deve essere all’incirca parallelo alla superficie della base. Qualunque utilizzo diverso da quello specificato è da considerarsi non conforme alle disposizioni; il produttore non si assume alcuna responsabilità per eventuali danni risultanti da un utilizzo inappropriato; il rischio è a carico dell’utente. Per utilizzo conforme alle disposizioni si intende anche il rispetto delle condizioni d’uso, di manutenzione e di riparazione stabiliti dal produttore.

• In caso di utilizzo in aree, parchi, stadi e strade pubbliche così come in aziende agricole e forestali è richiesta particolare attenzione.

• Il prodotto non deve essere utilizzato per il taglio o potatura di siepi, cespugli o altre aree verdi simili, laddove il livello di taglio non è parallelo alla superficie della base.

• Tenere presente che questo apparecchio non è stato costruito per l’utilizzo commerciale, artigianale o industriale. Il produttore non si assume alcuna responsabilità qualora l'apparecchio venga utilizzato in aziende commerciali, artigianali o industriali, così come per attività simili.

• Non è autorizzato l’utilizzo di accessori e apparecchi annessi senza previa autorizzazione da parte del produttore. Qualora si utilizzino gli accessori e apparecchi annessi in questione, decadono la conformità CE e il diritto di garanzia. Le modifiche di propria iniziativa sul tagliasiepi, annullano la garanzia del produttore per gli eventuali danni che ne potrebbero risultare

• Nonostante l’uso conforme alle disposizioni e la particolare cautela da parte dell’utente, sussistono comunque rischi residui. Utilizzare l’apparecchio sempre con molta cautela. I possibili rischi sono i seguenti: o aspirazione di materiale di taglio, terra e pietrisco o Danni all’udito, qualora non indossiate paraorecchie o Danni agli occhi o al viso, qualora non indossiate occhiali protettivi e/o protezioni del viso Scheda tecnica di sicurezza Il vostro tosaerba è stato realizzato secondo gli standard di qualità più elevati e con i massimi requisiti di affidabilità, in modo user friendly e sicuro per l’utente. Se sottoposto alle cure adeguate, il vostro apparecchio vi durerà per molti anni, fornendo un servizio impeccabile.

AVVERTENZA Leggere accuratamente gli avvisi di sicurezza e le gli avvisi di sicurezza generali fornite. L’inosservanza degli avvisi di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.46 Conservare gli avvisi di sicurezza e le istruzioni generali per un utilizzo futuro. Il termine “Utensile elettrico” utilizzato negli avvisi di sicurezza, si riferisce agli utensili elettrici alimentati a rete (con cavo di rete) e quelli alimentati a batteria (senza cavo di rete). Sicurezza sulla postazione di lavoro

• Mantenete pulita e ben illuminata la vostra area di lavoro. Aree di lavoro disordinate e con cattiva illuminazione possono causare incidenti.

• Non lavorate con l’utensile elettrico in ambienti a rischio di esplosioni, nei quali si trovano liquidi, gas o polveri infiammabili. Gli utensili elettrici generano scintille, che possono accendere le polveri e i vapori.

• Durante l’utilizzo dell’utensile elettrico, mantenete i bambini e le altre persone lontano dallo stesso. Le distrazioni possono causare una perdita di controllo dell’apparecchio.

• Non lavorare con l'apparecchio in caso di maltempo, soprattutto se sussiste il rischio di lampi. Sicurezza elettrica

• Evitare il contatto del corpo con le superfici collegate a terra, quali i tubi, i riscaldamenti, i fornelli e i frigoriferi. Sussiste un elevato rischio di scossa elettrica qualora il vostro copro sia collegato a terra.

• Mantenere lontano da pioggia e umidità l’utensile elettrico. La penetrazione di acqua nell’utensile elettrico aumenta il rischio di scosse elettriche. Sicurezza delle persone

• Siate sempre vigili. Prestate attenzione a cosa fate e lavorate con cognizione di causa con utilizzate l'utensile elettrico. Non utilizzate nessun utensile elettrico se vi sentite stanchi o se siete sotto l'effetto di droghe, alcol o altri medicinali. Una minima piccola distrazione durante l’utilizzo dell’utensile elettrico, può causare seri infortuni.

• Indossate indumenti protettivi individuali e sempre occhiali protettivi. Indossare sempre indumenti di protezione individuali, come maschere antipolvere, scarpe antinfortunistiche antiscivolo, elmetto protettivo o paraorecchie, a seconda del tipo e impiego dell’utensile elettrico, riduce notevolmente i rischi di infortuni.

• Evitate una messa in esercizio accidentale. Assicuratevi che l’utensile elettrico sia spento, prima di inserire la batteria, prima di sollevarlo o trasportarlo. Se durante il trasporto dell'utensile elettrico toccate gli interruttori con le dita oppure inserite le batteria ad apparecchio acceso, ciò potrebbe causare incidenti.

• Rimuovere gli utensili di regolazione o la chiave per dadi prima di accendere l’utensile elettrico. Un utensile o una chiave che possono finire nelle parti girevoli dell'apparecchio, possono causare lesioni.

• Evitate una postura non ergonomica. Mantenete una postura eretta e restate sempre in equilibrio. In questo modo potete avere sempre un controllo adeguato dell’utensile elettrico in situazioni impreviste.

• Indossare abiti adeguati. Non indossate abiti larghi o gioielli. Mantenete i capelli, gli abiti e i guanti lontani dalle parti mobili. Gli abiti lenti, i gioielli o i capelli lunghi possono essere afferrati dalle parti mobili. Maneggio e utilizzo accurati degli utensili elettrici

• Non sovraccaricate l'apparecchio. Per svolgere il lavoro desiderato, utilizzate sempre l’utensile elettrico adeguato. Con l’utensile elettrico adatto potete lavorare meglio e in sicurezza, nella rispettiva fascia di potenza.

• Non utilizzate utensili elettrici con interruttore difettoso. Un utensile elettrico che non si accende o spegne correttamente, può essere pericoloso e deve essere riparato.

• Prima di eseguire qualunque tipo di regolazione, rimuovere la batteria, sostituire gli accessori o mettere via l'apparecchio. Queste misure precauzionali impediscono un avvio accidentale dell’utensile elettrico.

• Conservare gli utensile elettrici al di fuori della portata dei bambini. Non fate utilizzare l’apparecchio a persone che non hanno una certa familiarità con lo stesso o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se vengono utilizzati da persone inesperte.

• Eseguite con cura la manutenzione del vostro apparecchio. Controllate la funzione corretta delle parti mobili. Accertatevi che non ci siano parti difettose dell’apparecchio. Controllate il montaggio e tutti gli altri elementi che potrebbero influire sul funzionamento dell’apparecchio. Se ci sono parti danneggiate, è necessario far riparare il vostro apparecchio prima di riutilizzarlo. Molti incidenti accadono per una cattiva manutenzione degli utensili elettrici.

• Mantenete sempre affilati e puliti gli utensili di taglio. Utensili di taglio con spigoli taglienti ben curati, si inceppano meno e funzionano meglio.

• Utilizzate utensili elettrici, accessori, utensili da inserto ecc, secondo le istruzioni fornite. Osservate le condizioni di lavoro e le attività da eseguire. L’uso di utensili elettrici per applicazioni diverse da quelle previste, può portare a situazioni pericolose. Disposizioni di sicurezza specifiche per le batterie

• Prima di inserire la batteria, assicuratevi che l’interruttore si trovi su “Off” o che sia bloccato. Inserire la batteria ad apparecchio in funzione può provocare incidenti.

• Caricare la batteria del vostro apparecchio solo con un caricabatterie indicato dal produttore. Un caricabatterie non idoneo può provocare incendi, se viene utilizzato con un altro tipo di batterie diverso da quello indicato dal produttore.

• Per ogni apparecchio alimentato a batteria è necessario utilizzare uno specifico tipo di batteria. L’utilizzo di altre batterie può causare un incendio.

• Mantenete le batterie non utilizzate lontane da oggetti metallici, come per esempio graffette, monete, chiavi, viti, chiodi o altri oggetti simili, i quali possono provocare un collegamento con i contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o incendi.

• Evitare qualunque contatto con il liquido della batteria, dovuto a un utilizzo inappropriato. Se si verifica un getto di liquido della batteria, l’area colpita deve essere risciacquata immediatamente con acqua corrente. Rivolgersi a un medico se il liquido penetra negli occhi. La fuoriuscita di liquido può causare irritazioni o ustioni.

Tutti gli avvisi di sicurezza in merito alla manipolazione, deposito, conservazione, trasporto, smaltimento delle batterie agli ioni di litio, nonché le misure di pronto soccorso e misure antincendio, sono disponibili sulla “Scheda tecnica per la sicurezza del prodotto” all’indirizzo: www.sabo-online.com delle istruzioni per l’uso.

Numero di telefono per ricevere informazioni sulle batterie agli ioni di litio [phone]

• Fate riparare il vostro utensile elettrico solo da personale tecnico qualificato e solo con parti di ricambio originali. In questo modo si garantisce la sicurezza dell’utensile elettrico. FORMAZIONE

• Leggere accuratamente le istruzioni fornite. Familiarizzare con gli elementi di comando e con l'impiego corretto della macchina.

• Non consentite per nessun motivo alle persone che non hanno alcuna familiarità con le istruzioni, di lavorare con l’apparecchio. Le disposizioni locali possono limitare l’età dell’utente.

• Ricordate che, l’utente e/o gli utenti sono i soli responsabili degli incidenti o pericoli verso altre persone o relative proprietà.47 PREPARAZIONE

• Prima dell'utilizzo, controllate la batteria per escludere segni di danni e usura. Se durante l'utilizzo la batteria viene danneggiata, spegnere l’apparecchio e rimuovere immediatamente la batteria. Non utilizzate l’apparecchio se la batteria è danneggiata o usurata.

• Prima dell’utilizzo, eseguire sempre un controllo visivo per assicurare che tutte le coperture di protezione o le aperture non siano danneggiate, mancanti o erroneamente montate. Non utilizzate mai la macchina quando ci sono persone, in particolare bambini o animali, nei paraggi. FUNZIONAMENTO

• Mantenete lontano il cavo di rete dagli utensili di taglio.

• Durante l’utilizzo della macchina, indossate sempre paraorecchie, protezioni degli occhi, pantaloni lunghi e scarpe rigide.

• Indossate sempre protezioni del viso.

• Non lavorare con l'apparecchio in caso di maltempo, soprattutto se sussiste il rischio di lampi.

• Non utilizzare la macchina sotto la pioggia.

• Utilizzate l’apparecchio solo durante il giorno o in presenza di adeguata luce artificiale.

• Non utilizzate mai la macchina con dispositivi di protezione o schermature difettosi o non montati.

• Accendete il motore solo quando le mani e i piedi sono distanti dall’utensile di taglio.

• Rimuovete sempre la batteria dall’apparecchio, o se lasciate la macchina incustodita, o prima di rimuovere l'intasamento, o prima di controllare o pulire la macchina, oppure prima di eseguire lavori su di essa, o quando si esegue un accurato controllo dell’apparecchio dopo il contatto con un corpo estraneo o se la macchina inizia a vibrare in modo insolito (necessario un controllo immediato).

• Evitate lesioni ai piedi e alle mani dovute all’utensile di taglio.

• Accertarsi sempre che tutte le aperture di ventilazione siano prive di depositi e sporcizia.

CURA E CONSERVAZIONE

• Rimuovete sempre la batteria dall’apparecchio.

• Utilizzate solo ricambi originali e accessori raccomandati dal produttore.

• Controllate ed eseguite regolarmente la manutenzione della macchina. Lasciate riparare la macchina solo da un officina autorizzata.

• Conservate la macchina al di fuori dalla portata dei bambini, se non viene più utilizzata.

AVVISI DI SICUREZZA PER IL TOSAERBA

• Il presente apparecchio può essere utilizzato da bambini a partire da 8 anni d’età e da persone con capacità fisiche, sensoriali o psichiche limitate e/o senza esperienza, qualora siano supervisionati o che siano stati adeguatamente istruiti sul corretto utilizzo dell’apparecchio e relativi pericoli.

• Ai bambini non è consentito giocare con l’apparecchio.

• La pulizia e la manutenzione non devono essere eseguiti dai bambini senza opportuna supervisione da parte di un adulto.

• Prima di smaltire l’apparecchio, la batteria deve essere prelevata dallo stesso.

• La batteria deve essere smaltita correttamente.

• Evitate una postura non ergonomica. Mantenete una postura eretta e restate sempre in equilibrio. In questo modo potete avere sempre un controllo adeguato dell’utensile elettrico in situazioni impreviste.

• Adeguatevi sempre alle circostanze. Non indossate abiti larghi o gioielli. Mantenete i capelli, gli abiti e i guanti lontani dalle parti mobili. Gli abiti lenti, i gioielli o i capelli lunghi possono essere afferrati dalle parti mobili.

• Questo apparecchio non è indicato per le persone (compresi i bambini) con facoltà intellettive limitate, senza esperienze e conoscenze, salvo che non siano supervisionati o che non abbiano ricevuto esplicite istruzioni sull’uso dell'apparecchio da parte di una persona responsabile della loro sicurezza.

• I bambini devono essere supervisionati al fine di evitare che giochino con l’apparecchio. CONSERVARE LE PRESENTI ISTRUZIONI. LEGGERLE REGOLARMENTE E SPIEGATELE AD OGNI PERSONA CHE INTENDE UTILIZZARE L’APPARECCHIO. SE INOLTRATE L’APAPRECCHIO A TERZI, CONSEGNATE ANCHE LE PRESENTI ISTRUZIONI PER L’USO. ASSEMBLAGGIO DISIMBALLAGGIO Il prodotto deve essere assemblato prima del primo utilizzo.

• Prelevate con cura il prodotto e gli accessori dal cartone. Controllate se sono presenti tutti gli oggetti riportati sulla lista. AVVERTENZA Non utilizzate il presente prodotto se una volta disimballato notate che alcune parti contenute nella lista dei prodotti, sono già montate. Le parti su questa lista non sono state premontate dal produttore e devono invece essere montate dal cliente. L’utilizzo del prodotto, il quale non è stato montato secondo le disposizioni, potrebbe causare gravi infortuni.

• Tosaerba (apparecchio di base)

• Vite della maniglia 1x

• Dado ad alette della maniglia 1x

• Istruzioni per l’uso

• Controllate il prodotto con attenzione e assicuratevi che non abbia subito danni durante il trasporto.

• Non smaltite il materiale di confezionamento finché non lo avrete controllato con cura e utilizzato con successo.48 AVVERTENZA Se qualche pezzo è danneggiato o mancante, prima di utilizzare l’apparecchio aspettate che vengano sostituiti. L’utilizzo del prodotto con parti danneggiate o mancanti, potrebbe causare gravi infortuni.

AVVERTENZA Non tentate di modificare l’apparecchio o di aggiungere accessori che non sono stati esplicitamente raccomandati per lo stesso. Tutte le modifiche o errata applicazione dell’apparecchio possono rappresentare un serio rischio e causare gravi lesioni.

AVVERTENZA Per evitare gravi lesioni del corpo, rimuovere sempre la batteria dall’apparecchio prima di montare i pezzi.

• L’edge stop delimita l’area di taglio del filo da taglio e riduce così il pericolo di danni dovuti al filo da taglio rotante.

• Montate l’edge stop nelle aperture previste della testa del tosaerba.

APPLICAZIONE DEL DEFLETTORE ERBA

Vedi fig. 3 AVVERTENZA La lama tagliafilo applicata sul deflettore erba è molto affilata. Evitare il contatto con la lama. Un contatto può causare gravi ferite! Non utilizzate l’apparecchio mai con deflettore dell’erba difettoso o smontato!

• Rimuovere la batteria.

• Ruotare il tosaerba/decespugliatore, per poter raggiungere la testa.

• Spingere la copertura di protezione (1) nell’intaglio sulla testa di taglio.

• Allineate il foro della copertura di protezione con il foro della vite sulla testina del tagliaerba.

• Girare la vite nella testina e stringere la copertura di protezione. AVVERTENZA Anche se avete buona familiarità con l’apparecchio, durante l’utilizzo si raccomanda il massimo dell’attenzione. Anche la minima distrazione può provocare gravi lesioni.

AVVERTENZA Durante l’utilizzo di un utensile elettrico, indossate sempre occhiali protettivi con alette laterali. L’inosservanza degli avvisi riportati, può causare penetrazione di oggetti negli occhi e di conseguenza gravi lesioni.

AVVERTENZA Non utilizzare mai lame, apparecchi, fili o funi martellanti su questo prodotto. Non utilizzare inserti o accessori non esplicitamente consigliati dal produttore del presente apparecchio. L’utilizzo di inserti o accessori non raccomandati potrebbe causare gravi infortuni.

APPLICAZIONE DELLA MANIGLIA

• Tirare leggermente le due estremità della maniglia e spingere la maniglia sul manico finché non ingrana.

• Ruotare la maniglia in direzione della freccia e bloccarla nella posizione desiderata.

• Inserire le viti nei fori previsti.

• Avvitate i dadi ad alette e stringeteli accuratamente.

• La lunghezza dell’asta può essere adattata al raggio d’azione dell’utente.

• Rimuovere la batteria.

• Mantenete sempre ben salda l’asta.

• Premete il tasto di bloccaggio (1) e mantenerlo premuto in questa posizione.

• Tirate o spingete la maniglia (2) nella posizione desiderata.

• Rilasciare il tasto di bloccaggio (1).

• Muovere la maniglia (2) in avanti e indietro fino a farla scattare in posizione.

Mantenete il tosaerba con la mano destra sulla maniglia posteriore e con la mano sinistra sulla maniglia interiore. Mantenete l'apparecchio ben saldo durante l’esercizio. Il tosaerba dovrebbe essere mantenuto in una posizione comoda, a tale proposito la maniglia posteriore dovrebbe trovarsi ad altezza dei fianchi. Tagliate l’erba alta dall’alto verso il basso. In questo modo si evita che l’erba si avvolga attorno al corpo del manico e della testa del filo, il che potrebbe causare danni dell’apparecchio dovuto a surriscaldamento. Qualora si sia accumulata erba sulla testa del filo, rilasciate l’interruttore di sgancio e la testa di serraggio, per arrestare il tosaerba. Prelevate la batteria e rimuovete con molta cautela i residui di erba.49

• Inserite la batteria nel tosaerba. Allineate i ponticelli della batteria sulla scanalatura nello scomparto batteria.

• Fate scattare in posizione le linguette sulla parte posteriore della batteria e assicuratevi che la batteria sia inserita correttamente, prima di utilizzare l'apparecchio.

• Rilasciate l’interruttore di sgancio e la testa di serraggio, per arrestare il tosaerba.

• Premere il tasto della linguetta batteria sulla parte posteriore della stessa e mantenetelo premuto.

• Prelevate la batteria dal tosaerba.

• Per avviare il tosaerba, mantenere premuto il tasto blocco di sicurezza (1) e l’interruttore (2).

• Per arrestare il tosaerba, rilasciare l’interruttore (2). AVVERTENZA Rumore: un certo rumore della macchina è inevitabile. I lavori con la macchina sono consentiti solo a orari prestabiliti. Rispettate le ore di riposo e limitate l’orario di lavoro al minimo. Per una protezione personale e per la protezione di altri lavoratori nelle vicinanze, è necessario indossare paraorecchie. Vibrazioni: indossare sempre guanti di sicurezza e antivibrazioni. Vibrazioni in eccesso possono provocare la sindrome di Raynaud o la sindrome del tunnel carpale. Se durante l’utilizzo della macchina iniziate a percepire una sensazione spiacevole o la pelle delle vostre mani sbianca, smettete immediatamente di lavorare. Fate una lunga pausa. Gli utenti che utilizzano spesso e regolarmente l'apparecchio, dovrebbero tenere sempre sotto controllo le mani e le dita.

AVVERTENZA Mantenete il corpo sempre lontano dal tosaerba. Durante l’esercizio, qualunque contatto con la testa di taglio, può causare gravi infortuni.

• Mantenete la testa del tosaerba inclinata sulla zona da tagliare. In questo modo avrete i migliori risultati di taglio.

• Il tosaerba taglia meglio se viene condotto da sinistra verso destra sull’area di taglio; è meno efficace se lo spostate da destra verso sinistra.

• Per tagliare, utilizzate le punte del filo. Non inserite la testina del filo nell’erba non ancora tagliata.

• Il taglio attorno alle recinzioni e steccati provoca una maggiore usura del filo e di conseguenza una rottura dello stesso filo. I muri di pietra e di mattoni, i bordi di pietra e il legno possono altrettanto causare una usura precoce del filo.

• Evitare il taglio di alberi e cespugli. Le cortecce degli alberi, le decorazioni in legno, i rivestimenti delle pareti esterne e i pali dei recinti possono essere leggermente danneggiati dal filo.

AVANZAMENTO DEL FILO

Quando il tosaerba è in esercizio, il filo di taglio si usura e si accorcia. Questo tosaerba è dotato di un dispositivo di avanzamento del filo con tasto di arresto. Il filo si allunga quando la testa del filo viene sbattuto a terra. Il rasafilo accorcia il filo per mantenere la lunghezza ottimale. RASAFILO Il tosaerba è dotato di un rasafilo sul deflettore erba. Per ottenere un risultato ottimale del taglio, fate avanzare il filo fino a che viene ritagliato alla lunghezza desiderata dal rasafilo. Ogni volta che avete l’impressione che il motore gira più veloce o se il taglio peggiora, fate avanzare il filo. In questo modo garantite una prestazione ottimale e il filo viene mantenuto fermo abbastanza a lungo per poterlo far avanzare quanto basta.

• Rimuovere la batteria.

• Premete il tasto di sblocco (1) e mantenerlo premuto in questa posizione.

• Ruotare il tasto (2) di 90°, fino a farlo scattare in posizione.

• Rilasciare il tasto di blocco (1). AVVERTENZA Durante la sostituzione dei pezzi, è consentito utilizzare solo ricambi originali. L’utilizzo di altre parti può causare pericoli o danneggiare l’apparecchio.

AVVERTENZA Per evitare gravi lesioni durante la pulizia o l’esecuzione dei lavori di manutenzione, rimuovere sempre la batteria dall’utensile.

MANUTENZIONE E CURA GENERALI

Prima dell’utilizzo, controllare sempre se il prodotto è danneggiato, se mancano delle parti o se queste sono allentate, come per es. le viti, i dadi, i bulloni, le coperture, ecc. Stringete tutti i fissaggi e coperture e non utilizzate il prodotto finché tutte le parti mancanti o danneggiate sono state sostituite. Per la pulizia delle parti di plastica non utilizzate solventi. I solventi d’uso commerciale potrebbero danneggiare la maggior parte dei materiali di plastica. Utilizzare un panno pulito per rimuovere lo sporco, la polvere, l’olio, lubrificante, ecc. AVVERTENZA Non far entrare mai in contatto i liquidi del freno, la benzina, i prodotti a base di petrolio, ecc. con le parti di plastica. Le sostanze chimiche possono danneggiare, indebolire o distruggere la plastica, e di conseguenza causare gravi ferite.

Il cliente è autorizzato a riparare o sostituire solo le parti riportate nella lista dei pezzi di ricambio. Tutte le altri parti devono essere sostituite dal servizio clienti autorizzato.50 AVVERTENZA Per evitare gravi lesioni durante la pulizia o l’esecuzione dei lavori di manutenzione, rimuovere sempre la batteria dall’utensile.

SOSTITUZIONE DELLA BOBINA

Vedi fig. 9 Utilizzate esclusivamente fili monofilamento originali per ottenere i migliori risultati di taglio.

• Rimuovere la batteria.

• Premere entrambe le linguette sulla parte laterale del coperchio della bobina.

• Quando inserite la nuova bobina, prestate attenzione che il filo si trovi nell’intaglio della nuova bobina. Assicuratevi che l’estremità del filo sporga di circa 15 cm dall’intaglio.

• Inserite la nuova bobina in modo che il filo e l’intaglio siano allineato sull’occhiello della testa del filo. Inserire il filo nell’occhiello.

• Inserire di nuovo il supporto bobina, spingendo le linguette nell’intaglio fino a far scattare in posizione il supporto bobina.

SOSTITUZIONE DEL FILO

• Prelevate la bobina dalla testina del filo. NOTA: rimuovere il vecchio filo che probabilmente si trova ancora sulla bobina.

• Tagliate due fili alla stessa lunghezza di 3 m.

• Inserite un filo nel foro di ancoraggio della parte superiore della bobina, mentre l’altro filo nel foro di ancoraggio della parte inferiore della bobina.

• Avvolgete il filo attorno alla bobina in senso orario, come indicato dalla freccia sulla bobina.

• Posizionate i fili di taglio nelle tacche di guida.

• Fissate la copertura di protezione della bobina sulla stessa. Assicuratevi che l’estremità del filo di taglio venga estratto dalle scanalature della copertura di protezione bobina.

• Inserite la molla con l’estremità più sottile e rivolta verso l’alto nella testina di taglio. Infine, inserite la bobina nella testina di taglio. Inserite le estremità dei fili nei fori di uscita del filo di taglio nelle parti laterali della testina di taglio.

• Riapplicate la copertura sulla testina di taglio. Premete la copertura finché scatta in posizione.

CONSERVAZIONE DEL TOSAERBA

• Rimuovere la batteria dal tosaerba, prima di riporre l’apparecchio.

• Conservatelo al di fuori dalla portata dei bambini.

• Mantenete la batterie lontane dalle sostanze corrosive, come per es. le sostanze chimiche per il giardinaggio.

• Mantenete le batterie non utilizzate lontane dalle graffette, monete, chiavi, viti, chiodi o altri oggetti simili, i quali possono provocare un collegamento con i contatti.

• Un cortocircuito tra i contatti della batteria può causare ustioni o incendi. Conservate la batteria asciutta e ad una temperatura inferiore a 27 °C.

• Non riporre mai le batterie scariche. Prima del processo di carica è sempre necessario far prima raffreddare le batterie calde.

• La carica della batteria si riduce nel corso del tempo. Quanto più alta la temperatura, tanto più velocemente la batteria perde la sua carica. In caso di lunghi periodi di inutilizzo, caricare mensilmente le batterie. Questo aumenta la loro durata e conserva le loro prestazioni.

• Prima di eseguire qualunque tipo di regolazione, prima di sostituire gli accessori o dopo l’utilizzo, rimuovere la batteria dall'apparecchio. in questo modo si evita il rischio di riaccendere involontariamente e/o inavvertitamente il vostro apparecchio.

• Assicurate il tosaerba durante il trasporto, per evitare danni e lesioni. Pulire sempre l’apparecchio prima di riporlo. TUTELA AMBIENTALE

• La tutela ambientale dovrebbe essere un aspetto essenziale e prioritario quando si utilizza la macchina. Evitate quanto più possibile di disturbare l’ambiente quando utilizzate l’apparecchio.

• Osservate le disposizioni locali in merito allo smaltimento della confezione, dell’olio, della benzina, del filtro, delle parti danneggiate o tutte le altre sostanze inquinanti. Queste sostanze non devono essere smaltiti insieme ai rifiuti domestici, ma essere raccolti separatamente e consegnati ad un apposito centro di riciclaggio autorizzato.

• Osservate le disposizioni locali in merito allo smaltimento dei materiali di taglio. Quando si mette definitivamente fuori servizio la macchina, questa non deve essere semplicemente smaltita nell’ambiente, ma essere consegnata ad un centro di riciclaggio secondo le disposizioni locali.51

ELIMINAZIONE DEGLI ERRORI

PROBLEMA POSSIBILI CAUSE SOLUZIONE Il filo non avanza in automatico durante l’utilizzo della testa del tosaerba. Il filo è incollato. Oliare con spray al silicone. Sulla bobina non è presente sufficiente filo. Montare più filo. A tale proposito, consultare il paragrafo relativo alla sostituzione del filo nelle presenti istruzioni per l’uso. Il filo si è accorciato o è troppo corto. Tirate il filo, premendo sula testina del filo. Il filo è avvolto attorno alla bobina. Rimuovere il filo dalla bobina e riavvolgerlo correttamente. A tale proposito, consultare il paragrafo relativo alla sostituzione del filo nelle presenti istruzioni per l’uso. L’erba avvolge la scatola del manico e la testina del filo. L’erba alta viene tagliata troppo vicina al suolo. Tagliate l’erba alta dall’alto verso il basso, per evitare qualunque avvolgimento. L’apparecchio non si avvia. La batteria non è scatta in posizione. Per far scattare in posizione la batteria, assicurarsi che le linguette sulla parte laterale siano scattate in posizione. La batteria non è carica. Caricare la batteria secondo le istruzioni fornite con il vostro modello.

Non smaltire gli apparecchi elettrici nei rifiuti domestici. Consegnateli ad un centro di riciclaggio autorizzato. Rivolgetevi alle autorità competenti o al vostro rivenditore per ricevere le dovute informazioni. La raccolta differenziata di prodotti usati e confezioni consente il riciclaggio di materiali. Il riciclaggio di materiali aiuta ad evitare l'inquinamento ambientale e a ridurre il fabbisogno di materiali grezzi. Smaltire le batterie alla fine della loro durata d’utilizzo e nel rispetto del nostro ambiente. Le batterie contengono materiali che possono essere nocivi per l’ambiente. Per questo motivo devono essere smaltite separatamente in un centro di raccolta apposito per le batterie agli ioni di litio.

DICHIARAZIONE DI CONFORMITÀ UE

Produttore: SABO Maschinenfabrik GmbH Indirizzo: Auf dem Höchsten 22, 51645 Gummersbach, Germania Rappresentato da: GLOBGRO AB, Globe Group Europe Propellergatan 1, 211 15 Malmö, Svezia 11421 Nome e indirizzo della persona autorizzata alla raccolta dei documenti tecnici: Nome: Peter Söderström Indirizzo: Propellergatan 1, 211 15 Malmö, Svezia 11421 Con la presente si dichiara che il prodotto Categoria: Tagliaerba senza fili 40V Modello: SA561020 Numero di serie: vedi targhetta del tipo prodotto Anno di costruzione: vedi targhetta del tipo prodotto

• soddisfa le relative condizioni della Direttiva macchine (2006/42/CE)

• e i requisiti di cui alle seguenti Direttive CE: Direttiva EMC (2014/30/UE), la Direttiva 2000/14/CE sulle Emissioni dei rumori viene sostituita dalla Direttiva 2005/88/CE e inoltre si dichiara

• che sono state applicate le seguenti (Parti/Disposizioni da) Norme Europee armonizzate EN 60335-1, EN 50636-2-91, EN 62233, EN ISO 3744, ISO 11094, EN 55014-1, EN 55014-2 Livello di potenza sonora misurato: 93,4 dB(A) Livello di potenza sonora garantito: 96,0 dB(A) Metodo di valutazione della conformità in allegato VI /Direttiva 2000/14/CE Luogo, Data: Malmö, 01.01.2020 Firma:
