BEDIENUNGSANLEITUNG BC30 SABO

Akku-Rasentrimmer BETRIEBSANLEITUNG

Deutsch Originalbetriebsanleitung

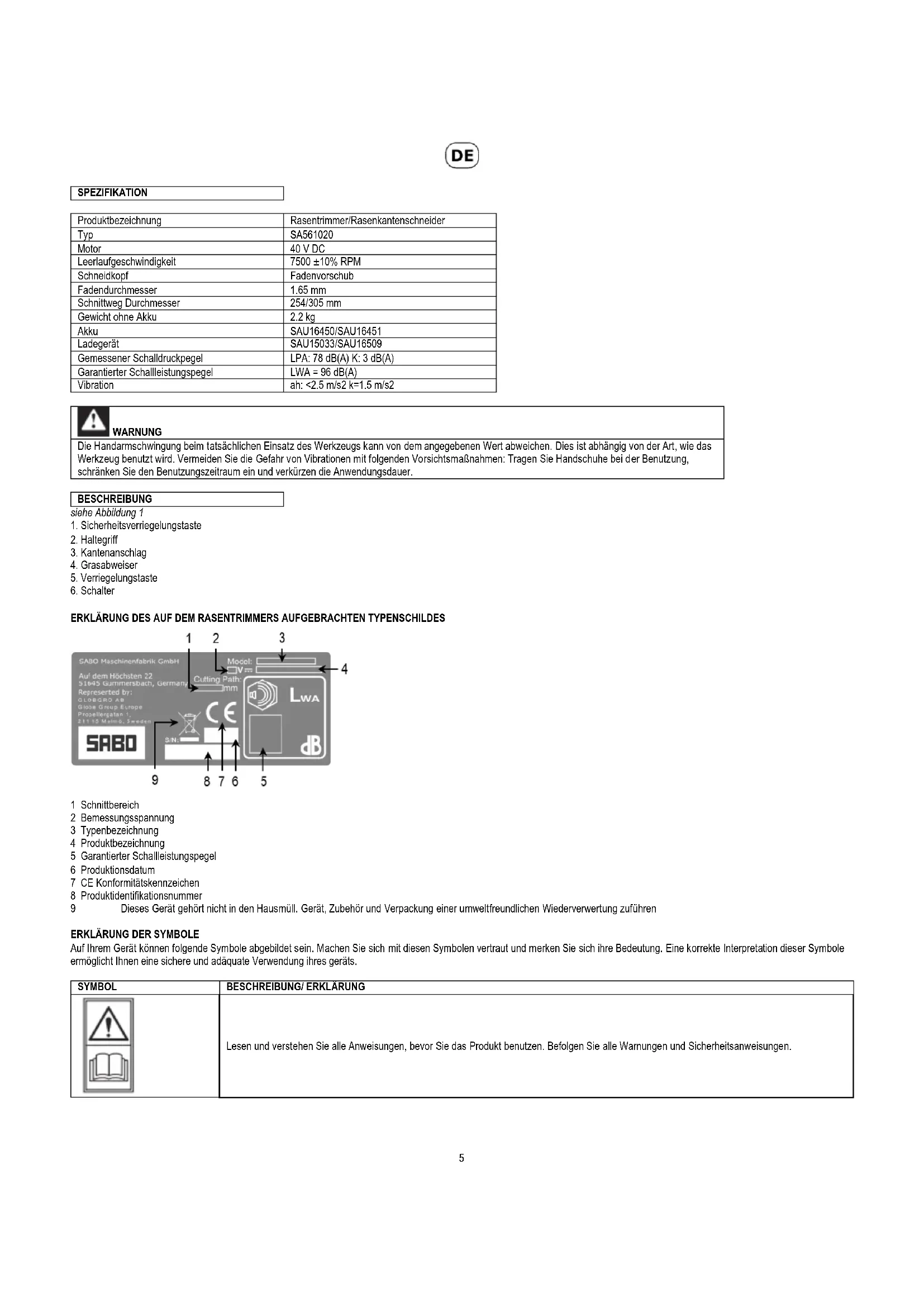

Produktbezeichnung Rasentrimmer/Rasenkantenschneider Typ SA561020 Motor 40 V DC Leerlaufgeschwindigkeit 7500 ±10% RPM Schneidkopf Fadenvorschub Fadendurchmesser

Schnittweg Durchmesser 254/305 mm Gewicht ohne Akku

Akku SAU16450/SAU16451 Ladegerät SAU15033/SAU16509 Gemessener Schalldruckpegel LPA: 78 dB(A) K: 3 dB(A) Garantierter Schallleistungspegel LWA = 96 dB(A) Vibration ah: <2.5 m/s2 k=1.5 m/s2

WARNUNG Die Handarmschwingung beim tatsächlichen Einsatz des Werkzeugs kann von dem angegebenen Wert abweichen. Dies ist abhängig von der Art, wie das Werkzeug benutzt wird. Vermeiden Sie die Gefahr von Vibrationen mit folgenden Vorsichtsmaßnahmen: Tragen Sie Handschuhe bei der Benutzung, schränken Sie den Benutzungszeitraum ein und verkürzen die Anwendungsdauer.

BESCHREIBUNG siehe Abbildung 1

1. Sicherheitsverriegelungstaste

ERKLÄRUNG DES AUF DEM RASENTRIMMERS AUFGEBRACHTEN TYPENSCHILDES 1 Schnittbereich 2 Bemessungsspannung 3 Typenbezeichnung 4 Produktbezeichnung 5 Garantierter Schallleistungspegel 6 Produktionsdatum 7 CE Konformitätskennzeichen 8 Produktidentifikationsnummer 9 Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen

ERKLÄRUNG DER SYMBOLE

Auf Ihrem Gerät können folgende Symbole abgebildet sein. Machen Sie sich mit diesen Symbolen vertraut und merken Sie sich ihre Bedeutung. Eine korrekte Interpretation dieser Symbole ermöglicht Ihnen eine sichere und adäquate Verwendung ihres geräts. SYMBOL

BESCHREIBUNG/ ERKLÄRUNG

Lesen und verstehen Sie alle Anweisungen, bevor Sie das Produkt benutzen. Befolgen Sie alle Warnungen und Sicherheitsanweisungen.6

Tragen Sie bei der Verwendung dieses Geräts eine Schutzbrille und einen Gehörschutz.

Nicht Regen oder feuchten Bedingungen aussetzen.

Objekte können abprallen und Verletzungen oder Sachbeschädigungen verursachen. Tragen Sie Schutzkleidung und Stiefel. Alle umstehenden Personen müssen einen Abstand von mindestens 15 m einhalten.

Achten Sie auf Objekte, die auf andere Personen geschleudert werden könnten. Halten Sie andere Personen auf sichere Entfernung zu der Maschine.

Die folgenden Signalwörter und Bedeutungen sollen den mit diesem Produkt verbundenen Risikograd veranschaulichen. SYMBOL SIGNAL BEDEUTUNG

GEFAHR: Bezeichnet eine unmittelbare Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzungen führen kann.

WARNUNG: Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zum Tode oder schweren Verletzungen führen kann.

ACHTUNG: Bezeichnet eine mögliche Gefahrensituation, die, falls sie nicht vermieden wird, zu kleineren und mittleren Verletzungen führen kann.

ACHTUNG: (ohne Sicherheitswarnsymbol) Bezeichnet eine Situation, die zu Sachschaden führen kann.

TECHNISCHE WARTUNG Die Wartung erfordert höchste Vorsicht und Wissen und sollte dementsprechend nur von einer Fachkraft durchgeführt werden. Wir empfehlen Ihnen das Gerät einem anerkannten Händler in ihrer Nähe zur Reparatur zu geben. Bei der Wartung des Geräts sollten nur identische und Original-Ersatzteile verwendet werden. WARNUNG Die Verwendung eines elektrischen Geräts kann dazu führen, dass andere Objekte in Ihre Augen geraten und schwere Augenverletzungen hervorrufen. Ziehen Sie vor der Arbeit mit elektrischen Werkzeugen immer eine Schutzbrille mit Seitenschutz an, gegebenenfalls auch einen Gesichtsschutz. Wir empfehlen ihnen Weitsicht- Sicherheitsmasken, die Sie mit einer normalen Brille oder einer Standardschutzbrille mit Seitenschutz verwenden können. Tragen Sie stets einen Augenschutz, der der Norm EN 166 entspricht.

BESTIMMUNGSGEMÄSSER GEBRAUCH

• Das Gerät ist ausschließlich für folgende Zwecke zu verwenden: o Dieses Produkt ist nur für die Benutzung im Freien geeignet. o Dieses Produkt ist zum Schneiden von Gras, leichtem Unkraut, und anderer ähnlicher Begrünung auf bzw. über Bodenhöhe vorgesehen. o Die Schnittebene muss ungefähr parallel zu Oberfläche des Untergrunds liegen. Jeder darüberhinausgehende Einsatz gilt als nicht bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandhaltungsbedingungen.

• Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.

• Das Produkt darf nicht zum Schneiden oder Trimmen von Hecken, Büschen oder anderer Begrünung verwendet werden, bei der sich die Schnittebene nicht parallel zur Oberfläche des Untergrunds befindet.

• Bitte beachten Sie, dass dieses Gerät bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurde. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener Zusatz- und Anbaugeräte. Bei Verwendung derartiger Zusatz- und Anbaugeräte erlöschen die CE- Konformität und der Garantieanspruch. Eigenmächtige Veränderungen an diesem Rasenmäher schließen eine Haftung des Herstellers für daraus resultierende Schäden aus

• Trotz bestimmungsgemäßen Gebrauches und besonderer Vorsicht des Nutzers besteht ein Restrisiko. Bitte gehen Sie stets Bedacht mit dem Gerät um. Mögliche Gefährdungen sind: o Wegschleudern von Schnittgut, Erde und kleineren Steinen o Schädigung des Gehörs, wenn kein Gehörschutz getragen wird o Verletzungen der Augen oder des Gesichts, wenn keine Schutzbrille bzw. Gesichtsschuzt getragen wird Sicherheitsdatenblatt Ihr Trimmer wurde mit höchsten Ansprüchen an Zuverlässigkeit, Benutzerfreundlichkeit und Anwendersicherheit entwickelt und hergestellt. Bei sorgsamer Pflege wird Ihnen das Gerät über viele Jahre zuverlässige und störungsfreie Dienste leisten. ALLGEMEINE SICHERHEITSWARNUNGEN

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Durch Nicht-Einhaltung der Sicherheitshinweise und Anweisungen können elektrischer Schlag, Brand und/oder schwere Verletzungen die Folge sein.7 Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel). Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

• Arbeiten Sie mit dem Gerät nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht. Elektrische Sicherheit

• Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Sicherheit von Personen

• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie den Akku einsetzen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges die Finger an den Schaltern haben oder bei eingeschaltetem Gerät den Akku einsetzen, kann dies zu Unfällen führen.

• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

• Vermeiden Sie eine unergonomische Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Sorgfältiger Umgang und Gebrauch von Elektrowerkzeugen

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

• Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

• Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

• Warten Sie Ihr Gerät sorgfältig. Kontrollieren Sie die korrekte Funktion der beweglichen Teile. Vergewissern Sie sich, dass kein Geräteteil beschädigt ist. Kontrollieren Sie die Montage und alle anderen Elemente, die sich auf den Betrieb des Geräts auswirken können. Wenn Teile beschädigt sind, müssen Sie Ihr Gerät vor der Verwendung reparieren lassen. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger schnell und sind leichter zu führen.

• Verwenden Sie Elektrowerkzeuge, Zubehör, Einsatzwerkzeuge usw. entsprechend deren Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. Spezifische Sicherheitsvorschriften für Akkugeräte

• Vergewissern Sie sich vor dem Einlegen des Akkus, dass der Schalter entweder auf “Aus” steht oder gesperrt ist. Das Einsetzen eines Akkus in ein eingeschaltetes Gerät kann zu Unfällen führen.

• Laden Sie den Akku Ihres Geräts nur mit einem vom Hersteller angegebenen Ladegerät auf. Ein ungeeignetes Ladegerät kann einen Brand verursachen, wenn es mit einem anderen Akku-Typ verwendet wird als vom Hersteller vorgeschrieben.

• Für jedes Akku-Gerät muss ein spezifischer Akku-Typ verwendet werden. Die Verwendung jedes anderen Akkus kann zu einem Brand führen.

• Halten Sie einen nicht verwendeten Akku von metallischen Objekten fern, wie beispielsweise Büroklammern, Münzen, Schlüsseln, Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können. Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen.

• Vermeiden Sie jeden Kontakt mit der Akkuflüssigkeit auf Grund einer missbräuchlichen Verwendung. Wenn Akkuflüssigkeit verspritzt wurde, muss der betroffene Bereich mit klarem Wasser abgespült werden. Suchen Sie einen Arzt auf, wenn Flüssigkeit in die Augen geraten ist. Verspritzte Akkuflüssigkeit kann zu Reizungen oder Verbrennungen führen.

Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung, Transport, Entsorgung der Lithium-Ionen-Batterie sowie Erste-Hilfe-Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im „Datenblatt zur Produktsicherheit“ auf www.sabo-online.com bei den Bedienungsanleitungen.

Informations-Rufnummer für Lithium-Ionen-Batterien [phone]

• Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.8 UNTERWEISUNG

• Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät zu benutzen. Regionale Vorschriften können das Alter des Bedieners einschränken.

• Denken Sie daran, dass der Bediener bzw. Benutzer die Verantwortung für Unfälle oder Gefahren gegenüber anderen Personen oder deren Besitz trägt. VORBEREITUNG

• Überprüfen Sie den Akku vor der Benutzung auf Anzeichen von Beschädigung und Alterung. Wenn der Akku bei der Benutzung beschädigt wird, schalten Sie das Gerät aus und entfernen Sie sofort den Akku. Benutzen Sie das Gerät nicht, wenn der Akku beschädigt und abgenutzt ist.

• Führen Sie immer vor der Benutzung eine Sichtprüfung durch, um zu sehen, dass keine Schutzabdeckungen oder Blenden beschädigt sind, fehlen oder falsch montiert sind. Betreiben Sie die Maschine niemals, wenn sich Personen, vor allem Kinder, oder Tiere in der Nähe befinden. BETRIEB

• Halten Sie Netzkabel von den Schneidwerkzeugen fern.

• Tragen Sie beim Betrieb dieser Maschine immer Gehörschutz, Augenschutz, lange Hosen und festes Schuhwerk.

• Tragen Sie gegebenenfalls einen Gesichtsschutz

• Arbeiten Sie mit dem Gerät nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag besteht.

• Die Maschine bei der Benutzung nicht dem Regen aussetzen.

• Benutzen Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.

• Betreiben Sie die Maschine niemals mit defekten oder nicht montierten Schutzvorrichtungen oder Abschirmungen.

• Schalten Sie den Motor nur an, wenn Hände und Füße fern von dem Schneidwerkzeug sind.

• Entfernen Sie immer den Akku des Gerätes o wenn die Maschine unbeaufsichtigt ist. o bevor Sie eine Verstopfung lösen. o bevor Sie die Maschine prüfen, reinigen oder daran arbeiten. o zur Begutachtung des Gerätes nach starkem Kontakt mit einem Fremdkörper o wenn die Maschine anfängt ungewöhnlich zu vibrieren (sofortige Kontrolle nötig).

• Verhindern Sie Verletzungen der Füße und Hände durch das Schneidwerkzeug.

• Stellen immer sicher, dass die Belüftungsöffnungen frei von Ablagerungen sind.

PFLEGE UND AUFBEWAHRUNG

• Entfernen Sie immer den Akku des Gerätes.

• Verwenden Sie nur vom Hersteller empfohlene Ersatzteile und Zubehör.

• Überprüfen und warten Sie die Maschine regelmäßig. Lassen Sie die Maschine von einer autorisierten Werkstatt reparieren.

• Bewahren Sie die Maschine außer Reichweite von Kindern auf, wenn sie nicht benutzt wird.

SICHERHEITSHINWEISE FÜR RASENTRIMMER

• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder über die sichere Benutzung aufgeklärt wurden und die damit verbundenen Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

• Der Akku muss aus dem Gerät entfernt werden, bevor er entsorgt wird.

• Der Akku muss sicher entsorgt werden.

• Vermeiden Sie eine unergonomische Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

• Kleiden Sie sich den Umständen entsprechend. Tragen Sie keine locker sitzende Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Locker sitzende Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

• Dieses Gerät ist nicht für Personen (einschließlich Kinder) mit vermindertem Verständnis, fehlender Erfahrung und Wissen geeignet, außer sie werden beaufsichtigt oder wurden über die Benutzung des Gerätes durch eine für ihre Sicherheit verantwortliche Person aufgeklärt.

• Kinder sollten beaufsichtigt sein, um sicherzustellen, dass sie nicht mit dem Gerät spielen. BEWAHREN SIE DIESE ANWEISUNGEN AUF. LESEN SIE REGELMÄSSIG DARIN NACH UND ERKLÄREN SIE SIE JEDER PERSON, DIE DIESES GERÄT EVENTUELL BENUTZEN WILL. WENN SIE DIESES GERÄT VERLEIHEN, GEBEN SIE AUCH DIESE BEDIENUNGSANLEITUNG MIT. ZUSAMMENBAU AUSPACKEN Dieses Produkt muss vor der ersten Benutzung zusammengebaut werden.

• Nehmen Sie Produkt und Zubehör vorsichtig aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind. WARNUNG Verwenden Sie dieses Produkt nicht, falls auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken. Die Teile auf dieser Liste wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen.

• Rasentrimmer (Grundgerät)

• Schraube für Grasabweiser 2x

• Schraube für Haltegriff 1x

• Flügelmutter für Haltegriff 1x9

• Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.

• Werfen Sie das Verpackungsmaterial nicht fort bis Sie das Produkt genau untersucht und erfolgreich benutzt haben. WARNUNG Falls irgendwelche Teile beschädigt sind oder fehlen, warten Sie bitte mit der Verwendung des Geräts, bis die Teile ersetzt sind. Die Verwendung dieses Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör anzubringen, das für dieses Gerät nicht empfohlen ist. Jegliche Änderungen oder falsche Anwendung dieses Geräts können sehr riskant sein und zu möglichen schweren Körperverletzungen führen.

WARNUNG Um schwere Körperverletzungen zu vermeiden entfernen Sie immer den Akku aus dem Gerät bevor Sie Teile montieren.

• Der Kantenanschlag schränkt den Schneidbereich des Schneidfadens ein und verringert somit die Gefahr von Beschädigung durch den sich drehenden Schneidfaden

• Montieren Sie den Kantenanschlag in die dafür vorgesehenen Öffnungen des Trimmerkopfes.

ANBRINGUNG DES GRASABWEISER

Siehe Abbildung 3 WARNUNG Die am Grasabweiser angebrachte Fadenschneidklinge ist scharf. Vermeiden Sie Kontakt mit der Klinge. Ein Kontakt kann zu schweren Verletzungen führen! Betreiben Sie das Gerät niemals mit defektem oder fehlendem Grasabweiser!

• Entfernen Sie den Akku.

• Drehen Sie den Grastrimmer/Kantenschneider um, damit Sie den Trimmerkopf erreichen können.

• Schieben Sie die Schutzabdeckung (1) in die Schlitze am Schneidkopf.

• Richten Sie das Loch der Schutzabdeckung mit dem Schraubenloch an dem Trimmerkopf aus.

• Drehen Sie die Schraube in den Trimmerkopf und ziehen die Schutzabdeckung fest. WARNUNG Auch wenn Sie Ihr Gerät gut kennen, ist bei der Verwendung höchste Vorsicht geboten. Wenn Sie nur für einen kurzen Moment unvorsichtig sind, können schwere Verletzungen entstehen.

WARNUNG Tragen Sie bei der Verwendung eines elektrischen Werkzeugs stets eine Schutzbrille mit Seitenschutz. Die Missachtung dieses Hinweises kann dazu führen, dass Gegenstände in Ihre Augen geschleudert werden und zu schweren Verletzungen führen.

WARNUNG Verwenden Sie niemals Klingen, hämmernde Geräte, Drähte oder Seile an diesem Produkt. Verwenden Sie keine Aufsätze oder Zubehör, welche nicht vom Hersteller dieses Geräts empfohlen werden. Der Gebrauch von nicht empfohlenen Aufsätzen oder Zubehör kann zu schweren Körperverletzungen führen.

• Ziehen Sie die Enden des Haltegriffs leicht auseinander und schieben den Griff auf den Schaft bis er einrastet.

• Schwenken Sie den Haltegriff in Pfeilrichtung und fixieren ihn somit in der gewünschten Position.

• Stecken Sie die Schraube durch das Schraubloch.

• Schrauben Sie die Flügelmutter auf und ziehen Sie sie fest an.

ANPASSEN DER STANGENLÄNGE

• Die Länge der Stange kann an die Größe und Reichweite des Benutzers angepasst werden.

• Entfernen Sie den Akku.

• Halten Sie die Stange gut fest.

• Drücken Sie die Verriegelungstaste (1) herunter und halten Sie diesen in dieser Position gedrückt.

• Ziehen oder scheiben Sie den Griff (2) in die gewünschte Position.

• Lassen Sie die Verriegelungstaste (1) los.

• Bewegen Sie den Griff (2) vor- und zurück bis dieser einrastet.10 INBETRIEBNAHME Halten Sie den Trimmer mit der rechten Hand am hinteren Griff und mit der linken Hand am vorderen Griff fest. Halten Sie das Gerät während des Betriebs gut fest. Der Trimmer sollte in einer komfortablen Position gehalten werden, dabei sollte der hintere Griff sich etwa in Hüfthöhe befinden. Schneiden Sie hohes Gras von oben nach unten. Dadurch wird verhindert, dass Gras sich um das Schaftgehäuse und den Fadenkopf wickelt, was zu einer Beschädigung des Gerätes aufgrund von Überhitzung führen könnte. Falls sich Gras um den Fadenkopf wickelt, lassen Sie den Auslöser und den Sperrknopf los, um den Trimmer zu stoppen.Entnehmen Sie den Akku und entfernen Sie vorsichtig die Grasreste. AKKU EINSETZEN Siehe Abbildung 6

• Setzen Sie den Akku in den Trimmer ein. Richten Sie den Steg des Akkus auf die Führung im Akkuschacht aus.

• Lassen Sie die Lasche an der Unterseite des Akkus einrasten und vergewissern Sie sich vor Beginn des Betriebs, dass der Akku sicher im Gerät sitzt. AKKU ENTFERNEN Siehe Abbildung 6

• Lassen Sie den Auslöser und den Sperrknopf los, um den Trimmer zu stoppen.

• Drücken Sie den Knopf für die Akkulasche an der Unterseite des Akkus und halten Sie ihn gedrückt.

• Entnehmen Sie den Akku aus dem Trimmer.

• Um den Rasentrimmer zu starten, die Sicherheitsverriegelungstaste (1) gedrückt halten und den Schalter (2) drücken.

• Um den Trimmer anzuhalten, den Schalter (2) loslassen. WARNUNG Lärm: Ein gewisser Lärm von der Maschine ist unvermeidlich. Laute Arbeiten sind nur zu gewissen Zeiten erlaubt. Halten Sie Ruhezeiten ein und beschränken die Arbeitszeit auf ein Minimum. Für persönlichen Schutz und den Schutz von anderen Arbeitern in der Nähe, muss ein entsprechender Gehörschutz getragen werden. Vibration: Tragen Sie immer Sicherheits- und Anti-Vibrationshandschuhe. Übermäßige Vibrationen können Weißfingerkrankheit oder Karpaltunnelsyndrom verursachen. Wenn Sie während der Benutzung der Maschine ein unangenehmes Gefühl wahrnehmen oder die Haut Ihrer Hände sich verfärbt, hören Sie auf zu arbeiten. Legen Sie angemessene Ruhepausen ein. Häufige und regelmäßige Benutzer sollten den Zustand ihrer Hände und Finger aufmerksam beobachten.

WARNUNG Halten Sie den Trimmer jederzeit vom Körper fern und auf Abstand. Jeder Kontakt mit dem Trimmerschneidkopf während dieser sich im Betrieb befindet, kann zu schweren Verletzungen führen.

• Halten Sie den Trimmerknopf geneigt zu dem zu schneidenden Bereich. So erhalten Sie die besten Schnittresultate.

• Der Trimmer schneidet besser, wenn er von links nach rechts über den Schnittbereich geführt wird; er ist weniger effektiv, wenn er von rechts nach links geführt wird.

• Nutzen Sie die Fadenspitzen zum Schneiden. Drücken Sie den Fadenkopf nicht in ungeschnittenes Gras.

• Das Schneiden in Drähte und Lattenzäune führt zu einem erhöhten Fadenverschleiß und daraus resultiert ein Abreißen des Fadens. Stein- und Ziegelmauern, Randsteine und Holz können ebenfalls zu einem sehr schnellen Verschleiß des Fadens führen.

• Vermeiden Sie das Schneiden von Bäumen und Sträuchern. Baumrinde, Holzverzierungen, Außenwandverkleidungen und Zaunpfosten können leicht durch den Faden beschädigt werden.

VORSCHIEBEN DES FADENS

Während der Trimmer in Betrieb ist, wird der Schneidfaden abgenutzt und kürzer. Dieser Trimmer ist mit einem Fadenvorschub mit Stoßknopf ausgestattet. Der Faden wird verlängert indem der Fadenkopf im Betrieb auf den Boden geschlagen wird. Der Fadenabschneider kürzt den Faden, um die optimale Fadenlänge zu erhalten. FADENABSCHNEIDER Der Trimmer verfügt über einen Fadenabschneider am Grasabweiser. Um optimale Schnittergebnisse zu erzielen, schieben Sie den Faden vor bis dieser durch den Fadenabschneider auf die richtige Länge zugeschnitten wird. Schieben Sie jedes Mal Faden nach, wenn Sie hören, dass der Motor schneller als normal läuft, oder wenn sich die Schnittleistung verschlechtert. Hierdurch bleibt eine optimale Leistung erhalten und der Faden wird lang genug gehalten, um ihn ordnungsgemäß nach zu schieben.

• Verriegelungstaste (1) herunterdrücken und in dieser Position halten.

• Schalter (2) um 90° drehen, bis er einrastet.

• Verriegelungstaste (1) loslassen. WARNUNG Bei einem Austausch von Teilen dürfen nur Originalersatzteile verwendet werden. Die Verwendung von anderen Teilen kann zu einer Gefährdung führen oder Ihr Gerät beschädigen.

WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

ALLGEMEINE WARTUNG UND PFLEGE

Das Produkt sollte auf beschädigte, fehlende oder lockere Teile, wie Schrauben, Muttern, Bolzen, Abdeckungen usw. vor jeder Nutzung überprüft werden. Ziehen Sie alle Befestigungen und Abdeckungen fest und benutzen Sie das Produkt nicht bis alle fehlenden oder beschädigten Teile ersetzt wurden. Verwenden Sie zur Reinigung von Kunststoffteilen keine Lösungsmittel. Die11 meisten Kunststoffarten können durch verschiedene Arten kommerzieller Lösungsmittel beschädigt werden. Verwenden Sie zum Entfernen von Verschmutzungen, Staub, Öl, Schmiermitteln usw. ein sauberes Tuch. WARNUNG Lassen Sie niemals Bremsflüssigkeiten, Benzin Produkte auf Erdölbasis usw. mit Kunststoffteilen in Kontakt geraten. Chemikalien können Kunststoff beschädigen, schwächen oder zerstören, was zu schweren Verletzungen führen kann.

Nur die in der Ersatzeilliste aufgeführten Teile sind zur Reparatur oder den Austausch durch den Kunden vorgesehen. Alle anderen Teile müssen durch den autorisierten Kundendienst ausgetauscht werden. WARNUNG Entfernen Sie zur Vermeidung schwerer Verletzungen bei der Reinigung oder der Durchführung anderer Wartungsarbeiten immer erst den Akku aus dem Werkzeug.

Siehe Abbildung 9 Verwenden Sie ausschließlich Original-Monofilamentfaden, um beste Schnittergebnisse zu erzielen.

• Entfernen Sie den Akku.

• Drücken Sie die beiden Laschen an der Seite des Spulendeckels.

• Ziehen Sie die Spulenhalterung zum Herausnehmen nach oben.

• Nehmen Sie die alte Spule heraus

• Achten Sie beim Einsetzen der neuen Spule darauf, dass der Faden sich im Schlitz der neuen Spule befindet. Vergewissern Sie sich, dass das Ende des Fadens etwa 15 cm aus dem Schlitz herausgeführt ist.

• Setzen Sie die neue Spule so ein, dass der Faden und der Schlitz auf die Öse im Fadenkopf ausgerichtet ist. Führen Sie den Faden durch die Öse.

• Setzen Sie die Spulenhalterung wieder ein, indem Sie die Laschen in die Schlitze drücken bis die Spulenhalterung einrastet.

AUSTAUSCHEN DES FADENS

• Entnehmen Sie die Spule aus dem Fadenkopf. HINWEIS: Entfernen Sie den alten Faden, der sich möglicherweise noch auf der Spule befindet.

• Schneiden Sie zwei Fäden mit einer ungefähren Länge von 3 m ab.

• Stecken Sie einen Faden in das Ankerloch in dem oberen Teil der Spule, während der andere Faden in das Ankerloch des unteren Teils der Spule gesteckt wird.

• Wickeln Sie die Fäden im Uhrzeigersinn um die Spule, wie durch die Pfeile auf der Spule angezeigt

• Legen Sie die Schneidfäden in die Führungsnuten.

• Befestigen Sie die Spulenschutzabdeckung an der Spule. Stellen Sie sicher, dass das Ende des Schneidfadens aus den Nuten der Spulenschutzabdeckung herausgezogen ist.

• Setzen Sie die Feder mit dem schmalen Ende nach oben zeigend in den Schneidkopf ein. Setzen Sie anschließend die Spule in den Schneidkopf ein. Stecken Sie die Enden der Fäden durch die Schneidfaden-Austrittslöcher in den Seiten des Schneidkopfes.

• Bringen Sie die Abdeckung wieder auf dem Schneidkopf an. Drücken Sie die Abdeckung bis sie einrastet.

LAGERUNG DES TRIMMERS

• Entfernen Sie vor der Einlagerung des Gerätes den Akku aus dem Trimmer.

• Lagern Sie ihn an einem für Kinder unzugänglichem Ort.

• Halten Sie den Akku von Korrosionsmitteln, wie Gartenchemikalien und Streusalz fern.

• Halten Sie einen nicht verwendeten Akku von Büroklammern, Münzen, Schlüsseln, Schrauben, Nägeln oder allen anderen Objekten, die zu einer Verbindung der Kontakte führen können, fern.

• Der Kurzschluss der Kontakte des Akkus kann Verbrennungen oder Brände auslösen. Lagern Sie den Akku trocken und bei einer Temperatur von weniger als 27°C.

• Lagern Sie nie entladene Akkus. Vor dem Ladevorgang müssen Sie einen zu warmen Akku abkühlen lassen.

• Die Ladung der Akkus verringert sich während der Lagerung. Je höher die Temperatur ist, desto schneller ist diese Entladung. Laden Sie Akkus bei längerer Lagerung monatlich nach. Dies erhöht die Lebensdauer und erhält die Leistungsfähigkeit.

• Entnehmen Sie den Akku aus dem Gerät bevor Sie Einstellungen vornehmen, Zubehörteile auswechseln oder nach der Nutzung. Dadurch vermeiden Sie das Risiko, dass Ihr Gerät unbeabsichtigt bzw. unbeaufsichtigt eingeschaltet wird.

• Sichern Sie den Trimmer beim Transport, um Beschädigung und Verletzungen zu verhindern. Reinigen Sie das Gerät vor der Lagerung. UMWELTSCHUTZ

• Der Umweltschutz sollte ein wesentlicher und vorrangiger Aspekt bei der Verwendung der Maschine sein. Vermeiden Sie es Ihre Umgebung durch Benutzung des Gerätes zu stören.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Verpackungen, Öl, Benzin, Filter, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen. Diese Stoffe dürfen nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt gesammelt und zum Wertstoffhof gebracht werden, der für die Wiederverwendung der Stoffe sorgt.

• Halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung des Schnittgutes. Bei Außerbetriebnahme darf die Maschine nicht einfach in der Umwelt entsorgt werden, sondern muss gemäß den örtlichen Vorschriften an einen Wertstoffhof übergeben werden.12 FEHLERBEHEBUNG

PROBLEM MÖGLICHE URSACHE LÖSUNG Faden wird bei Verwendung des Trimmerkopfes mit automatischem Vorschub nicht vorgeschoben. Der Faden ist verklebt. Mit Silkonspray ölen. Nicht genügend Faden auf der Spule. Montieren Sie mehr Faden. Siehe dazu den Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung. Faden ist abgenutzt und zu kurz. Ziehen Sie am Faden während Sie den Fadenkopf drücken. Der Faden ist um die Spule gewickelt. Entfernen Sie den Faden von der Spule und wickeln Sie ihn auf. Siehe dazu Abschnitt über die Ersetzung des Fadens in dieser Bedienungsanleitung. Gras wickelt sich um das Schaftgehäuse und den Fadenkopf. Hohes Gras wird zu nah am Boden geschnitten. Schneiden Sie hohes Gras von oben nach unten, um ein Verwickeln zu vermeiden. Gerät startet nicht. Akku ist nicht eingerastet. Zum Einrasten des Akkus sicherstellen, dass die Laschen an den Seiten des Akkus eingerastet sind. Akku ist nicht aufgeladen. Akku gemäß der mit Ihrem Modell mitgelieferten Anleitung aufladen.

Werfen Sie elektrische Geräte nicht in den Hausmüll. Geben Sie diese Geräte bei Recyclingzentren ab. Wenden Sie sich an die entsprechenden Behörden oder an Ihren Händler, um Auskünfte darüber zu erhalten. Getrennte Sammlung gebrauchter Produkte und Verpackungen erlaubt die Wiederverwertung von Materialien. Die Wiederverwendung von Materialien hilft Umweltverschmutzung zu verhindern und reduziert den Bedarf an Rohmaterialien. Entsorgen Sie Akkus am Ende der Nutzungsdauer und achten auf unsere Umwelt. Der Akku enthält Material, das für Sie und die Umwelt schädlich ist. Er muss daher separat in einer Einrichtung, die Lithium-Ionen-Batterien annimmt, entsorgt werden.

• Grasabweiser – SAA12596

EU-KONFORMITÄTSERKLÄRUNG

Hersteller: SABO Maschinenfabrik GmbH Adresse: Auf dem Höchsten 22, 51645 Gummersbach, Deutschland Vertreten durch: GLOBGRO AB, Globe Group Europe Propellergatan 1, 211 15 Malmö, Schweden 11421 Name und Adresse der Person, die autorisiert ist, die technischen Unterlagen zusammenzustellen: Name: Peter Söderström Adresse: Propellergatan 1, 211 15 Malmö, Schweden 11421 Hiermit erklären wir, dass das Produkt Kategorie: 40V Akku-Rasentrimmer Modell: SA561020 Seriennummer: siehe Produkt-Leistungsschild Baujahr: siehe Produkt-Leistungsschild

• mit den entsprechenden Bestimmungen der Maschinenrichtlinie (2006/42/EC) übereinstimmt

• mit den Bestimmungen der folgenden anderen EC-Richtlinien übereinstimmt: EMV Richtlinie (2014/30/EU), Richtlinie 2000/14/EC über Geräuschemissionen wie durch 2005/88/EC geändert und weiterhin erklären wir, dass die folgenden (Teile/Bestimmungen aus) europäischen harmonisierten Normen verwendet wurden: EN 60335-1, EN 50636-2-91, EN 62233, EN ISO 3744, ISO 11094, EN 55014-1, EN 55014-2 Gemessener Schallleistungspegel: 93,4 dB(A) Garantierter Schallleistungspegel: 96,0 dB(A) Konformitätsbeurteilungsmethode zu Anhang VI /Richtlinie 2000/14/EC Ort, Datum: Malmö, 01.01.2020 Unterschrift:

Ralf Pankalla Geschäftsführer / President Europe GLOBGRO AB, Globe Group Europe als Bevollmächtigter des Herstellers
