CTS751 - Stampante CITIZEN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stampante termica a linea
Metodo di stampa	Matriciale termica a linea
Velocità di stampa massima	350 mm/s (2800 righe di punti/s)
Risoluzione di stampa	203 dpi (8 × 8 punti/mm)

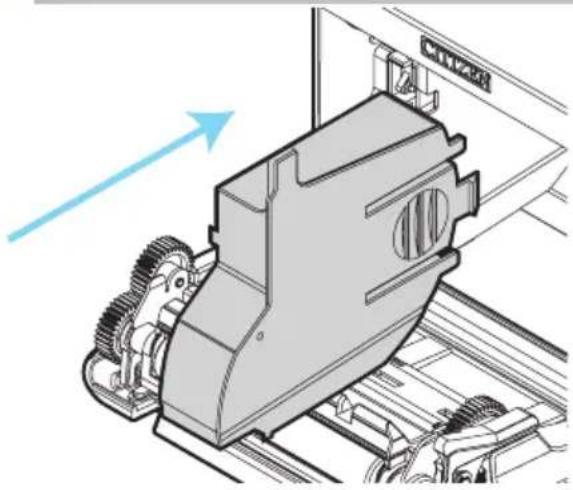

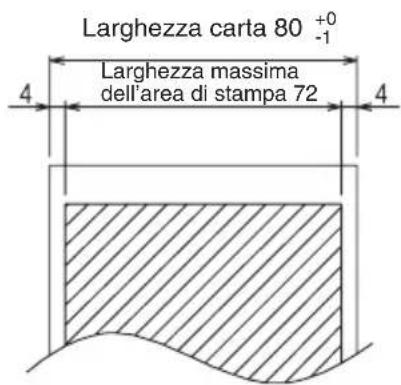

Larghezze carta supportate	80 mm e 58 mm (con separatore)

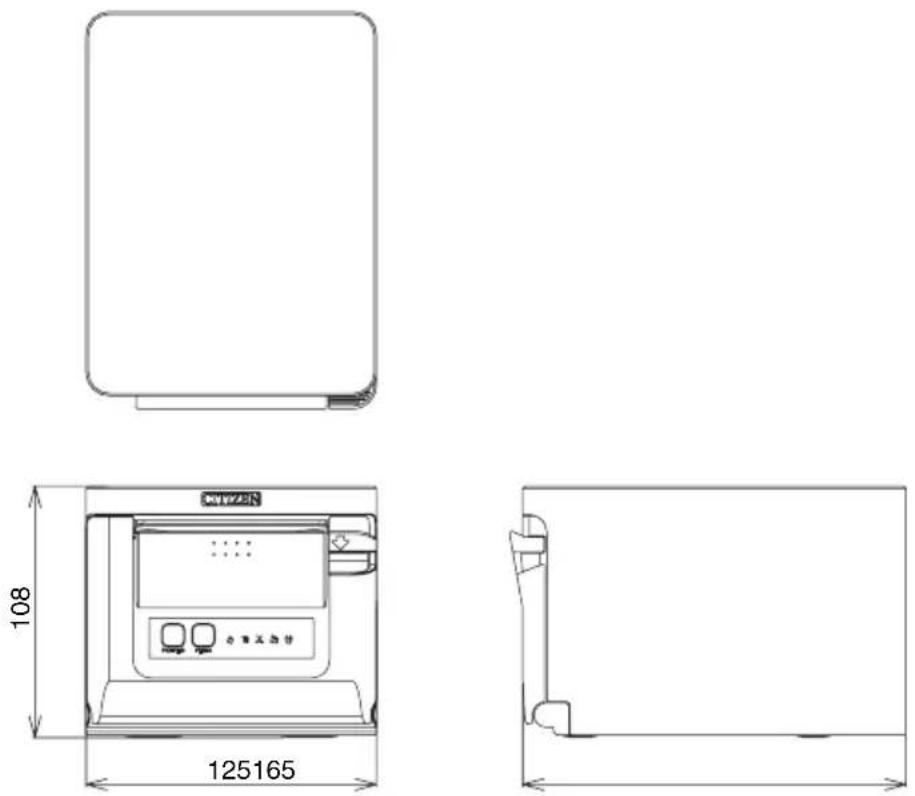

Dimensioni (L × P × A)	125 × 165 × 108 mm
Peso	Circa 1,3 kg
Alimentazione	Alimentatore 37AD5: ingresso 100-240 V CA, 50/60 Hz, uscita 24 V CC, 2,1 A
Consumo elettrico	Circa 50 W (media), 2 W (standby), 0,2 W (spento tramite USB)
Interfacce disponibili	USB, RS-232C, Ethernet, Bluetooth, LAN wireless a seconda del modello
Sistema di taglio	Taglio automatico ad alta velocità
Sensori	Fine carta, fine carta imminente, coperchio aperto, errore di taglio
Memoria utente	384 KB (memoria per loghi e caratteri definiti dall'utente)
Tipi di codici a barre	UPC-A/E, JAN, ITF, CODE39, CODE128, CODABAR, CODE93, PDF417, QR Code, GS1-DataBar
Durata della testina di stampa	200 km o 200 milioni di impulsi
Durata del sistema di taglio	2 milioni di tagli (carta 80 mm) / 1,5 milioni (carta 58 mm)
Condizioni d'uso	da 5 a 45 °C, 10-90% UR (senza condensa)
Manutenzione consigliata	Pulizia periodica della testina termica e del rullo con alcol etilico ogni 2-3 mesi
Precauzioni di sicurezza	Non esporre a umidità, calore, polvere; utilizzare solo l'alimentatore specificato; non smontare
Riparabilità	Contattare il rivenditore Citizen Systems; non riparare da soli
Accessori in dotazione	Alimentatore, cavo di alimentazione, separatore, cavo USB, copricavi, rotolo campione, guida rapida
Norme e certificazioni	UL, c-UL, FCC Classe A, marcatura CE, CAN ICES-3(A)/NMB-3(A)

Domande frequenti - CTS751 CITIZEN

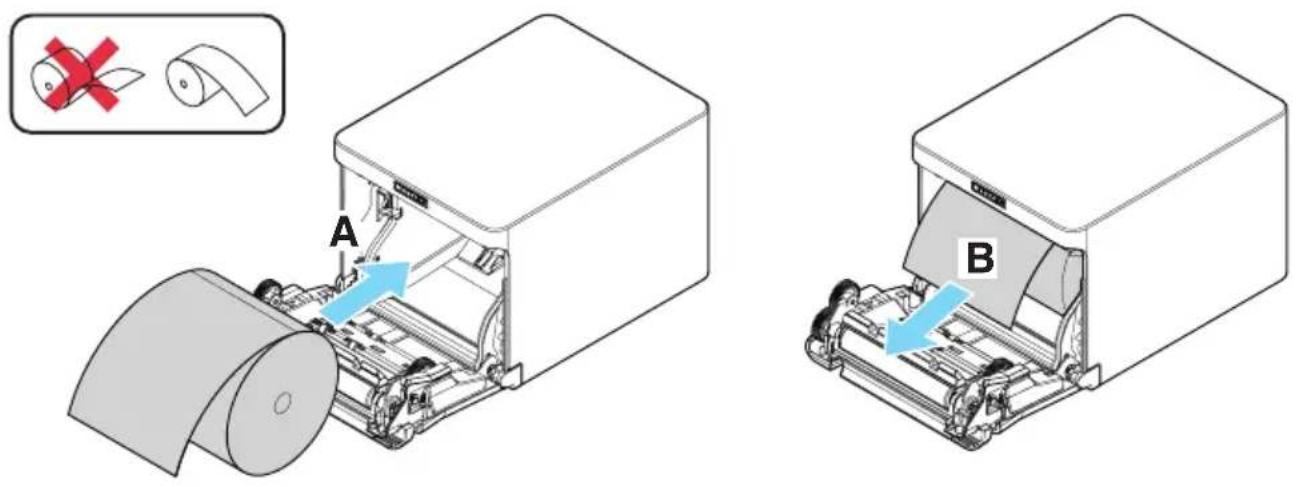

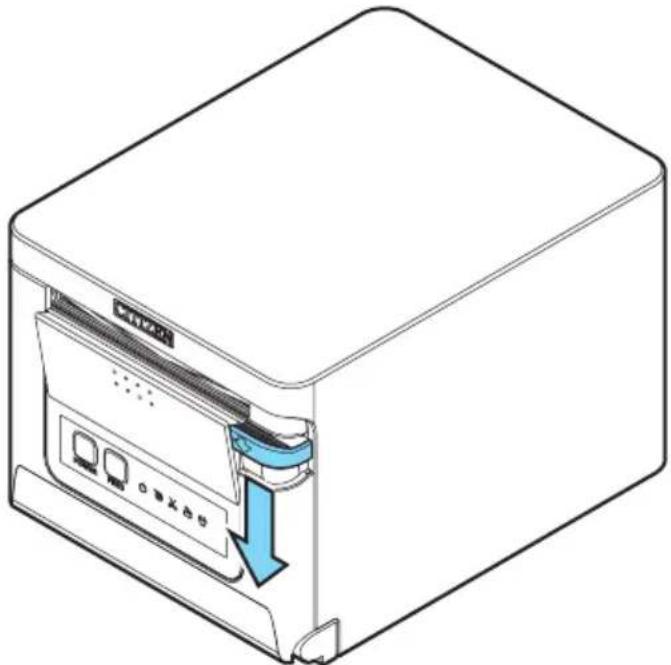

Come caricare la carta nella stampante CTS751?

Aprire il coperchio della carta premendo la leva di apertura, posizionare il rotolo con il lato stampabile verso l'alto, tirare alcuni centimetri di carta diritta verso l'esterno, quindi chiudere il coperchio fino allo scatto. La carta avanza e viene tagliata automaticamente.

Cosa fare in caso di errore di taglio (LED CUTTER lampeggiante)?

Aprire il coperchio della carta, rimuovere con cura eventuale carta inceppata o corpi estranei, ricaricare il rotolo, chiudere il coperchio e premere il tasto FEED. Se il problema persiste, contattare il rivenditore.

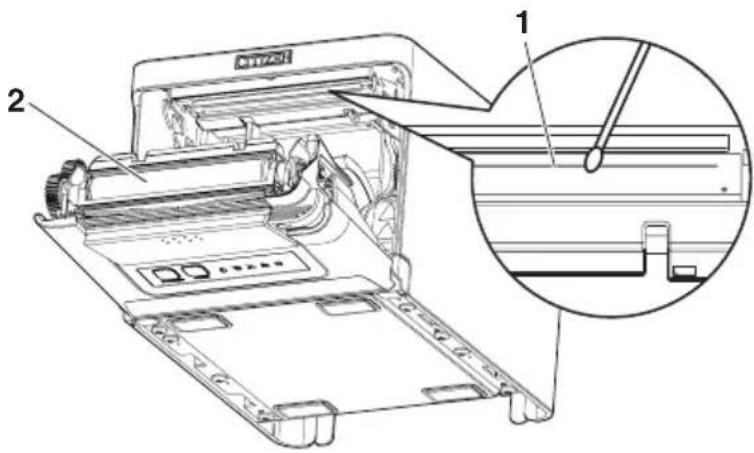

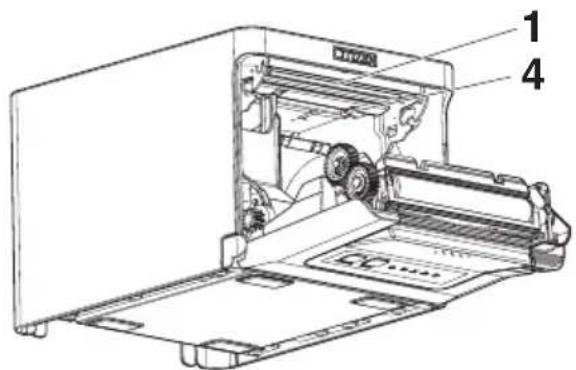

Come pulire la testina di stampa?

Spegnere la stampante, aprire il coperchio, attendere che la testina si raffreddi, quindi utilizzare un bastoncino di cotone imbevuto di alcol etilico per rimuovere sporco e polvere dalla testina e dal rullo. Eseguire questa operazione ogni 2-3 mesi.

Quali tipi di carta sono compatibili?

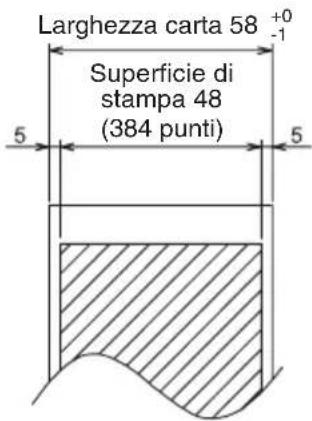

Utilizzare carta termica in rotoli di larghezza 80 mm o 58 mm (con separatore), spessore da 53 a 85 µm, diametro esterno max 83 mm, diametro interno del nucleo 12 mm ed esterno 18 mm. Le marche consigliate includono Nippon Paper, Oji Paper, Mitsubishi Paper Mills e Koehler.

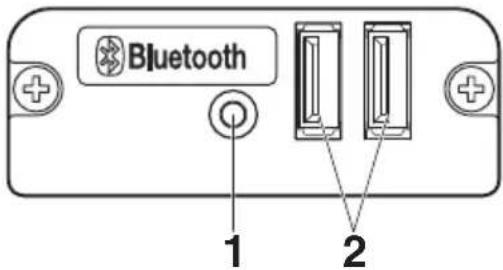

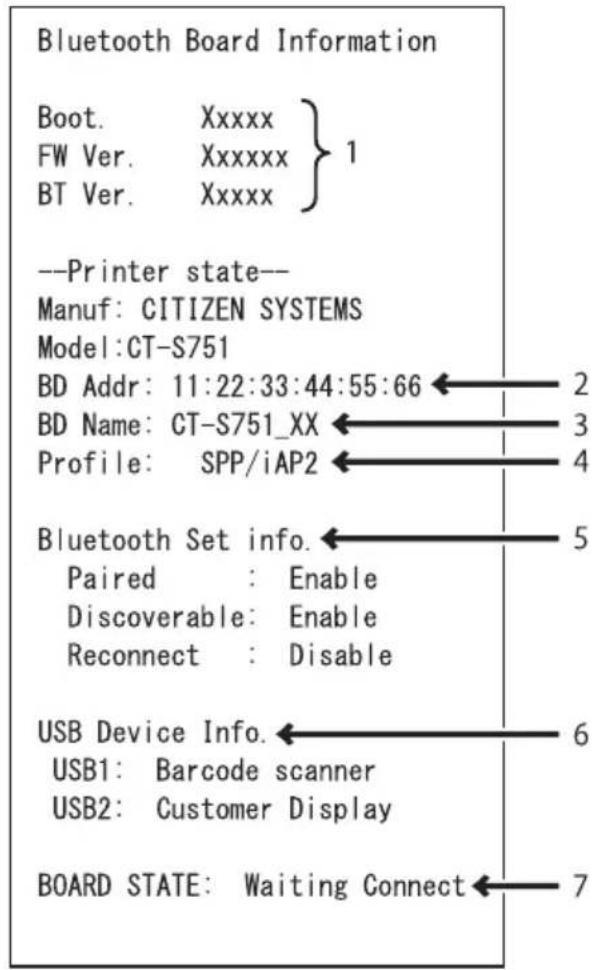

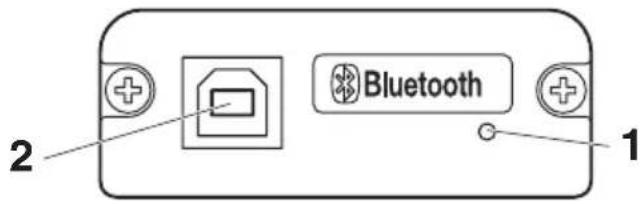

Come collegare la stampante in Bluetooth?

Assicurarsi che il Bluetooth sia attivato sull'host, cercare i dispositivi: la stampante appare con il nome 'CT-S751_XX' (XX = ultime 2 cifre dell'indirizzo BD). Per l'abbinamento iniziale, inserire la chiave di accesso corrispondente alle ultime 4 cifre dell'indirizzo stampato nell'autotest.

Cosa significano i LED sul pannello di controllo?

POWER (verde): accesa; PAPER (verde): acceso = fine carta, lampeggiante = carta in esaurimento; CUTTER (verde): lampeggiante = errore di taglio; COVER (verde): acceso = coperchio aperto; SERVICE (arancione): lampeggiante = anomalia interna. Consultare il manuale per maggiori dettagli.

La stampante non stampa, cosa controllare?

Verificare che la stampante sia accesa (LED POWER acceso), che la carta sia caricata correttamente, che il coperchio sia chiuso, che il cavo di interfaccia sia ben collegato e che nessun errore sia indicato dai LED. Eseguire un autotest tenendo premuto il tasto FEED all'accensione.

Posso usare un alimentatore diverso da quello fornito?

No, utilizzare solo l'alimentatore specificato (modello 37AD5). L'uso di un altro alimentatore può provocare incendi, scosse elettriche o danni alla stampante.

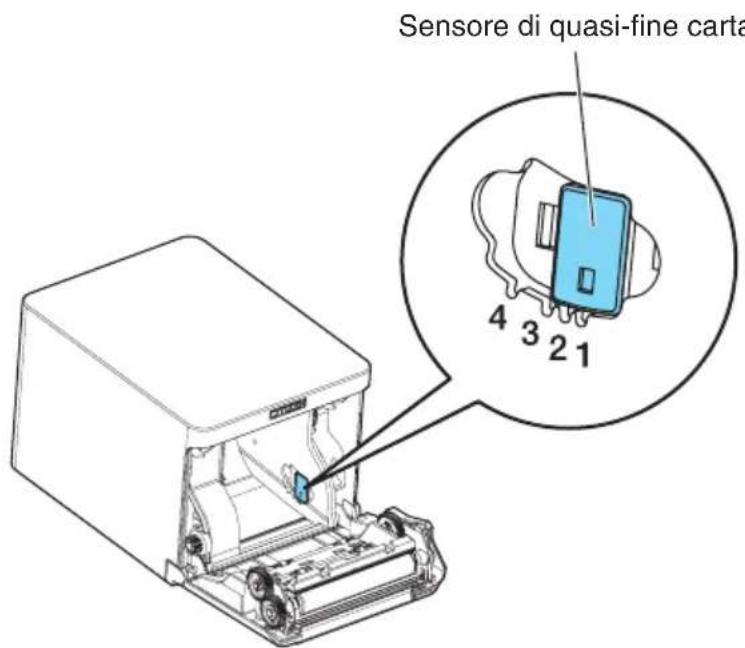

Come regolare il sensore di fine carta imminente?

Premere delicatamente il sensore e spostarlo a sinistra o a destra in base al diametro del rotolo. Le posizioni sono contrassegnate: posizione 1 (circa ø22 mm), 2 (ø25 mm), 3 (ø29 mm), 4 (ø34 mm). L'impostazione di fabbrica è la posizione 1.

La stampante emette fumo o odore strano, cosa fare?

Interrompere immediatamente la stampa, spegnere la stampante e scollegarla dalla presa elettrica. Contattare il rivenditore Citizen Systems. Non tentare di riparare l'apparecchio da soli.

MANUALE UTENTE CTS751 CITIZEN

PRECAUZIONI GENERALI

• Prima di utilizzare questo prodotto, leggere attentamente il presente manuale. Dopo aver letto il manuale, conservarlo in un luogo sicuro e di facile accesso per l'utilizzo futuro.
• Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.
• Nessuna parte di questo documento può essere riprodotta o trasferita senza il consenso scritto di Citizen Systems.
• Si prega di tener presente che Citizen Systems non è responsabile di eventuali problemi causati da omissioni, errori di scrittura o di stampa presenti in questo manuale.
• Citizen Systems non è responsabile di nessun problema causato dall'utilizzo di accessori o prodotti di consumo non indicati in questo manuale.
• Salvo diversamente specificato nel presente manuale, non svolgere senza autorizzazione operazioni di manutenzione, smontaggio o riparazione del prodotto.
• Citizen Systems non è responsabile per qualsiasi tipo di danno riconducibile al funzionamento/trattamento non corretto dell'apparecchiatura o all'utilizzo in ambienti non adeguati, specificati in questo manuale.
• I dati della stampante sono principalmente destinati ad un utilizzo temporaneo e non vengono memorizzati per un lungo periodo o in modo permanente. Citizen Systems non è responsabile di eventuali danni o perdite di profitto derivanti dalla perdita di dati causata da incidenti, riparazioni, test o altro.
• Se si rilevano omissioni, errori o in caso di dubbi, contattare il proprio rivenditore Citizen Systems.
• Se si riscontrano pagine mancanti o inesattezze, contattare il proprio rivenditore Citizen Systems per la sostituzione.

"Made for iPod", "Made for iPhone" e "Made for iPad" significano che un accessorio elettronico è stato progettato specificamente rispettivamente per il collegamento con l'iPod, l'iPhone o l'iPad ed è stato certificato dal suo sviluppatore corrispondere agli standard operativi stabiliti da Apple. Apple non può essere considerata responsabile di questo dispositivo o della sua osservanza delle norme di sicurezza e dei vari regolamenti.

Tenere presente che l'uso di questo accessorio con l'iPod, l'iPhone o l'iPad può peg-giorare le prestazioni wireless.

• iPad, iPhone e iPod sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi. iPad Air e iPad mini sono marchi di Apple Inc.
• EPSON ed ESC/POS sono marchi registrati di Seiko Epson Corporation.
• QR Code è un marchio registrato di DENSO WAVE INCORPORATED.
• Ethernet è un marchio registrato di Fuji Xerox Corporation.
• Bluetooth® è un marchio registrato di Bluetooth-SIG Inc.
  ● CITIZEN è un marchio registrato di Citizen Watch Co., Ltd.
• Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
• Citizen Systems utilizza i suddetti marchi con licenza dei rispettivi proprietari. Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2019

PRECAUZIONI DI SICUREZZA - DA OSSERVARE RIGOROSAMENTE

Prima di utilizzare il prodotto per la prima volta, leggere attentamente le PRECAUZIONI DI SICUREZZA. L'uso improprio può causare incidenti (incendi, scosse elettriche o lesioni).

Per evitare il rischio di lesioni ad operatori e a terzi o danni ad oggetti, nel presente manuale vengono usati speciali simboli di avvertenza per indicare i punti importanti che richiedono una stretta osservanza.

• Dopo aver letto il presente manuale, conservarlo in un luogo sicuro e di facile accesso per l'utilizzo futuro.
• Alcune descrizioni contenute nel manuale potrebbero non essere rilevanti per alcuni modelli di stampante.

Quanto segue è la descrizione del livello di rischio e di danno che potrebbe verificarsi se la stampante non viene usata correttamente, ignorando le istruzioni fornite dai simboli di avvertenza. Leggere attentamente queste informazioni.

AVVERTENZA

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe causare lesioni mortali o gravi.

ATTENZIONE

La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe provocare lesioni personali o danni materiali.

Questo simbolo viene usato per richiamare l'attenzione su punti importanti.

Questo simbolo viene usato per richiamare l'attenzione sul pericolo di scosse elettriche o danni elettrostatici.

Questo simbolo indica la necessità di scollegare la stampante dalla presa a muro.

Questo simbolo viene usato per indicare che l'alimentazione deve essere collegata a terra.

Questo simbolo è utilizzato per indicare informazioni utili, quali procedure, istruzioni o altri dati simili.

Questo simbolo viene usato per indicare operazioni vietate.

PRECAUZIONI PER L'INSTALLAZIONE DEL- LA STAMPANTE

AVVERTENZA

Non utilizzare o custodire il prodotto in luoghi dove potrebbe essere esposto a:

* Fiamme o umidità.
* Luce solare diretta.
* Correnti d'aria calda o radiazioni provenienti da un apparecchio di riscaldamento.
* Aria salmastra o gas corrosivi.
* Ambiente mal ventilato.
* Reazioni chimiche di laboratorio.
* Olio, particelle di acciaio o polvere trasportati dall'aria.
* Elettricità statica o forti campi magnetici.

- Nei suddetti ambienti vi è il rischio di danneggiare la stampante o causare guasti, surriscaldamenti, emissioni di fumo, incendi o scosse elettriche. Adottare tutte le misure necessarie per evitare incendi e scosse elettriche.

■ Non lasciar cadere oggetti estranei e non versare liquidi all'interno della stampante. Inoltre, non depositare nessun oggetto sulla stampante.

■ Non far cadere oggetti metallici come graffette, punti metallici o viti nella stampante.

■ Evitare di collocare vasi da fiori, tazze o oggetti contenenti acqua sulla stampante.

■Attenzione a non versare caffè, bibite o qualsiasi altro tipo di liquido nella stampante.

■ Non spruzzare insetticidi o altre sostanze chimiche liquide sulla stampante.

- La caduta accidentale di oggetti metallici all'interno della stampante può provocare malfunzionamenti, incendi o scosse elettriche. In questo caso, spegnere immediatamente la stampante, scollegarla dalla presa elettrica e contattare il rivenditore locale Citizen Systems.

Evitare di trattare la stampante come segue:

■ Evitare che la stampante subisca urti violenti o forti sobbalzi (ad es. non salirvi sopra, farla cadere o urtarla).

■ Non tentare di smontare o modificare la stampante.

- Le suddette operazioni rischiano di danneggiare la stampante o causare guasti, surriscaldamenti, emissioni di fumo, incendi o scosse elettriche. Adottare tutte le misure necessarie per evitare incendi e scosse elettriche.

■ L'uso di questo dispositivo non è appropriato in presenza di bambini. Installare, custodire o utilizzare il dispositivo lontano dalla portata dei bambini.
- Gli apparecchi elettrici potrebbero provocare lesioni impreviste o incidenti se trattati o utilizzati non correttamente.
- Tenere il cavo di alimentazione e i cavi dei segnali fuori dalla portata dei bambini. Inoltre, ai bambini non deve essere consentito l'accesso alle parti interne della stampante.
- Il sacchetto di plastica che contiene la stampante deve essere tenuto lontano dalla portata dei bambini. Se indossato sul capo può provocare il soffocamento.

ATTENZIONE

Non utilizzare la stampante nelle seguenti condizioni:

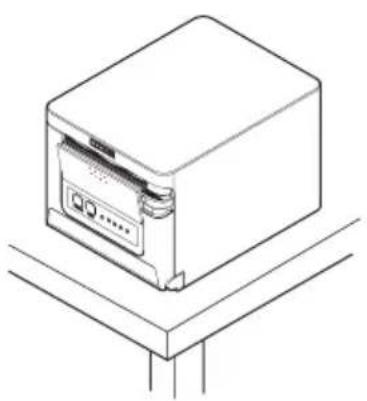

■ Evitare luoghi soggetti a vibrazioni o instabilità.
■ Evitare luoghi in cui la stampante non si trova perfettamente in piano.
- La stampante può cadere e provocare lesioni.

- La qualità di stampa può peggiorare.

■ Non ostruire le aperture di sfogo dell'aria.

■ Non depositare nessun oggetto sulla stampante.

■ Non coprire o avvolgere la stampante in un panno o una coperta.

- In tal caso si accumulerebbe calore che potrebbe deformare l'alloggiamento o provocare un incendio.

■ Non utilizzare la stampante vicino ad una radio o ad un televisore e non alimentarla dalla stessa presa utilizzata per questi apparecchi.

■ Evitare di utilizzare la stampante collegata ad un cavo non protetto dai disturbi. (Per le interconnessioni, utilizzare cavi schermati o a doppino intrecciato e nuclei in ferrite o altri dispositivi antidisturbo.)

■ Evitare di usare la stampante con un dispositivo che può causare forti disturbi.

- La stampante potrebbe avere effetti negativi sulle trasmissioni radio o TV. In alcuni casi gli apparecchi elettrici potrebbero influenzare in modo negativo la stampante, causando errori nella trasmissione dei dati o malfunzionamenti.

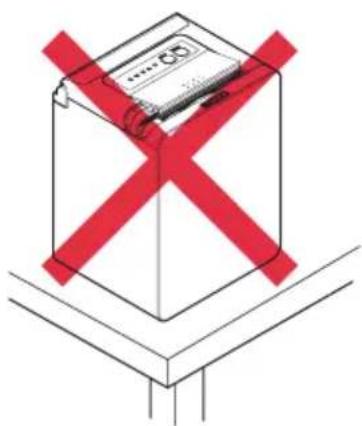

■ Se la stampante viene installata orientandola diversamente da quanto specificato.

- Possono verificarsi malfunzionamenti, guasti o scosse elettriche.

■ Collegare la stampante a terra.
- Le dispersioni elettriche possono causare scosse.
■ Non collegare la messa a terra della stampante ai seguenti punti:
- Potrebbe verificarsi un'esplosione causata dal gas.

* Tubazioni del gas
* Linee telefoniche
* Parafulmini

• In caso di fulmini, un forte picco di corrente potrebbe provocare incendi o scosse elettriche.
  * Tubazioni dell'acqua
• Le tubazioni idrauliche in plastica non devono essere utilizzate per la messa a terra. (possono essere utilizzate solo quelle approvate dall'Acquedotto).
  ■ Prima di collegare/scollegare il cavo di terra alla/dalla stampante, staccare sempre la spina dalla presa elettrica.

PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE

AVVERTENZA

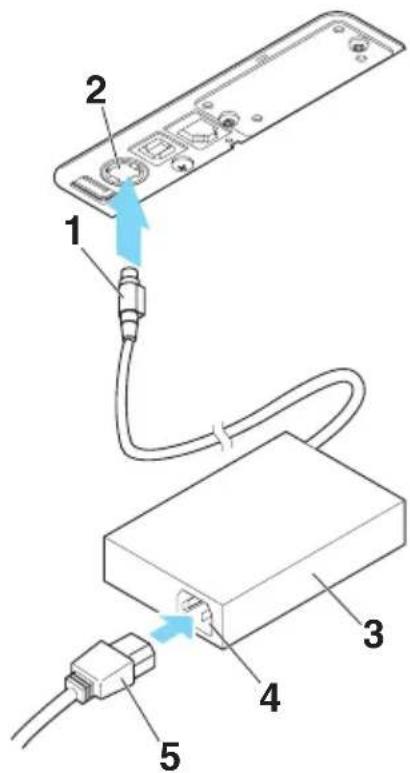

Osservare le seguenti precauzioni per l'alimentazione ed il cavo di alimentazione:

■ Non collegare o scollegare il cavo di alimentazione con le mani bagnate.
■ Utilizzare la stampante solo con la tensione e la frequenza di alimentazione specificate.
■ Utilizzare esclusivamente l'alimentatore CA specifico per la stampante.
■ Utilizzare esclusivamente il cavo di alimentazione in dotazione con la stampante. Non utilizzare mai il cavo con altri dispositivi.

■ Assicurarsi che la presa di alimentazione alla quale è collegata la stampante abbia una potenza sufficiente.

■ Non alimentare la stampante da una basetta di alimentazione o da una presa di corrente condivisa con altri apparecchi.

■ Non collegare il cavo di alimentazione ad una presa elettrica se ci sono polvere o detriti sulla spina.

■ Non utilizzare un cavo di alimentazione deformato o danneggiato.

■ Non spostare la stampante mentre è accesa.

- Se la stampante non viene maneggiata correttamente, possono verificarsi guasti, emissioni di fumo, incendi o scosse elettriche.

- Un sovraccarico può provocare il surriscaldamento del cavo di alimentazione, che può eventualmente prendere fuoco o far scattare l'interruttore di sicurezza.

■ Assicurarsi che non ci siano oggetti sul cavo di alimentazione. Non mettere la stampante in un luogo dove il cavo di alimentazione può essere calpestato.

■ Non piegare, torcere o tirare con forza il cavo di alimentazione. Non spostare il prodotto se si riscontrano anomalie di questo tipo.

■ Non cercare di modificare il cavo di alimentazione.

■ Non posare il cavo di alimentazione vicino a un elemento riscaldante.

- La mancata osservanza di queste precauzioni può danneggiare i conduttori o l'isolamento, con conseguenti dispersioni di corrente, scosse elettriche o guasti alla stampante.

Se il cavo di alimentazione è danneggiato, contattare il rivenditore Citizen Systems.

■ Non lasciare oggetti intorno alla presa elettrica.
■ Collegare la stampante ad una presa di alimentazione facilmente accessibile in caso di emergenza.

- In caso di emergenza, staccare la spina per spegnere immediatamente la stampante.

- Inserire la spina di alimentazione a fondo nella presa. - Se la stampante non deve essere utilizzata per un lungo periodo, staccarla dalla presa elettrica.

■ Per collegare o scollegare il cavo di alimentazione o il cavo del segnale, afferrare saldamente la spina e il connettore dopo avere scollegato la stampante e l'appa-recchio ad essa collegato.

ATTENZIONE

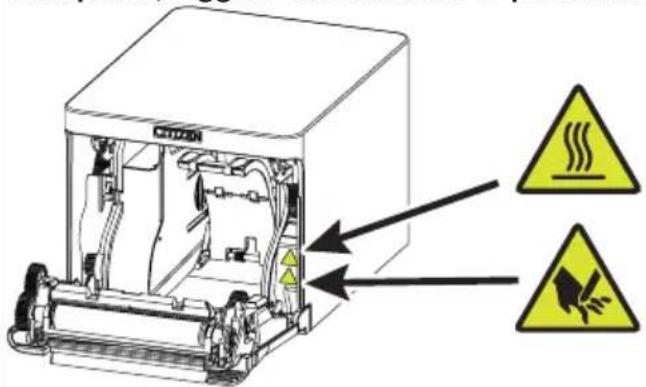

L'etichetta di avvertenza è posizionata come mostrato in figura. Prima di utilizzare la stampante, leggere attentamente le precauzioni per l'uso.

Queste etichette indicano che la testina di stampa può surriscaldarsi con conseguente pericolo di ustioni in caso di contatto; inoltre, se aprendo il coperchio carta si tocca la taglierina automatica, ciò può provocare tagli alle mani.

Non trasportare la stampante con il rotolo di carta inserito.

- Possono verificarsi guasti o danneggiamenti.

Per evitare malfunzionamenti o guasti, osservare quanto segue.

■ Non aprire il coperchio carta durante la stampa.
■ Evitare di azionare la stampante senza il rotolo di carta correttamente caricato.

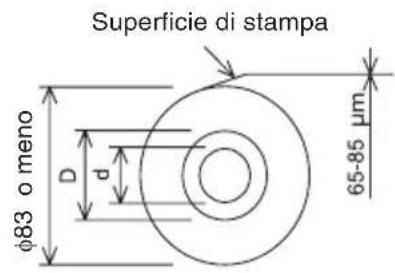

■ Evitare l'impiego di carta non conforme alle specifiche.
- La stampa potrebbe risultare di scarsa qualità.
■ Evitare l'utilizzo di fogli di carta strappati o uniti con nastro adesivo in plastica.
■ Evitare l'estrazione forzata a mano di carta già inserita.
■ Evitare l'utilizzo di uno strumento appuntito o affilato per azionare i pulsanti del pannello.

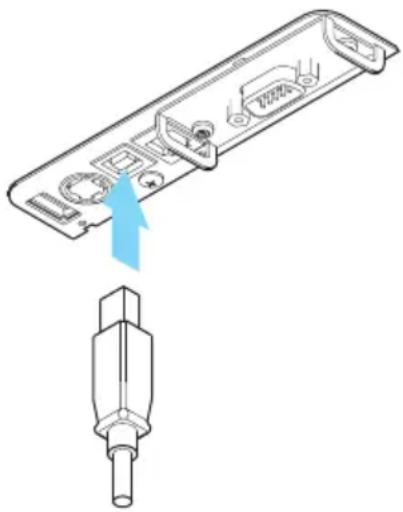

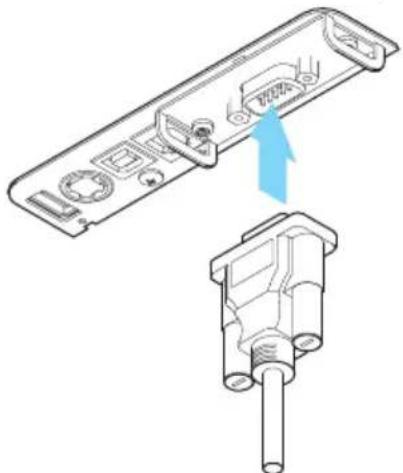

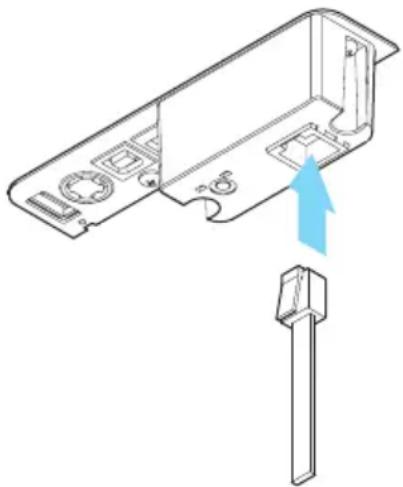

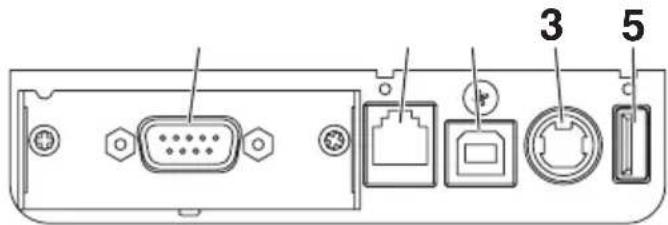

Assicurarsi che i connettori dei cavi siano saldamente inseriti nelle relative prese.

- Un collegamento errato potrebbe danneggiare i circuiti elettronici interni o l'hardware del sistema host.

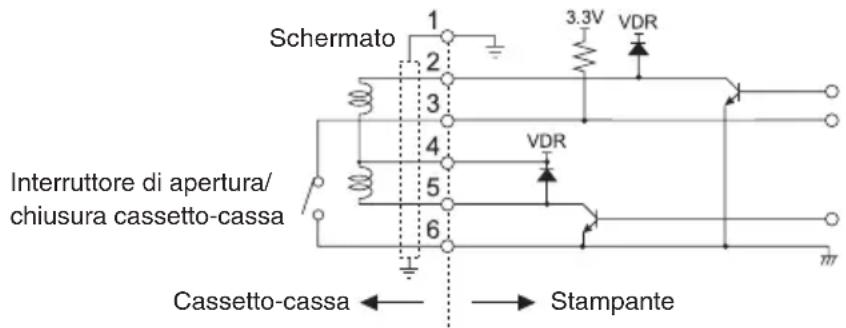

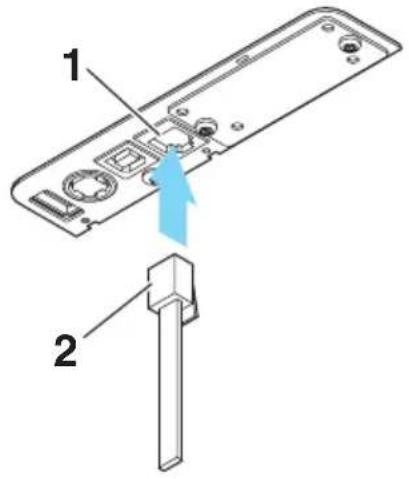

Alla stampante deve essere collegato un solenoide di apertura cassetto compatibile con le specifiche indicate nel manuale.

• L'inosservanza di questa precauzione potrebbe causare malfunzionamenti o guasti.

Per evitare lesioni o danni alla stampante, osservare le seguenti istruzioni:

■ Non toccare la superficie di stampa della testina termica.
■ Non toccare le parti mobili (ad es. la taglierina, gli ingranaggi, le parti elettriche attive) quando la stampante è in uso.
In caso di problemi, non cercare di riparare la stampante. Affidarla al servizio Citizen Systems per la riparazione.
■ Prestare attenzione che i coperchi non pizzichino le mani o le dita.
■ Attenzione ai bordi taglienti della stampante, che rischiano di causare lesioni o danni materiali.
- L'inosservanza delle suddette precauzioni può causare scosse elettriche, ustioni o lesioni.

Se la stampante emette fumo, odori strani o rumori inconsueti durante la stampa, interrompere immediatamente la stampa in corso e scollegare la stampante dalla presa di alimentazione.

① MANUTENZIONE QUOTIDIANA

Osservare le precauzioni seguenti per la manutenzione quotidiana.

■ Prima di pulire la stampante, spegnerla sempre e staccarla dalla presa elettrica.
■ Utilizzare uno straccio morbido e asciutto per pulire la superficie della stampante. Per le macchie persistenti, utilizzare uno straccio morbido leggermente imbevuto d'acqua.

Non pulire la stampante con solventi organici come alcol, diluente per vernici, trielina, benzene o chetone. Non utilizzare mai panni di pulizia trattati chimicamente.

■ Per rimuovere la polvere di carta, utilizzare una spazzola morbida.

ATTENZIONE

Immediatamente dopo l'utilizzo, la testina termica rimane ad una temperatura pericolosamente elevata.

Lasciarla raffreddare prima di iniziare la manutenzione.

1. DESCRIZIONE GENERALE ......210

1.1 Caratteristiche 210
1.2 Rimozione dell'imballo....211
1.3 Classificazione dei modelli 212
1.4 Specifiche di base 212

2. SPIEGAZIONE DEI COMPONENTI DELLA STAMPANTE......214

2.1 Aspetto esterno della stampante....214
2.2 All'interno del coperchio carta....216
2.3 Altre funzioni integrate....217

3. CONFIGURAZIONE......219

3.1 Collegamento del cavo di alimentazione CA....219
3.2 Scheda di interfaccia seriale .....220
3.3 Interfaccia USB....221
3.4 Scheda d'interfaccia Bluetooth 222
3.5 Scheda di interfaccia host USB Bluetooth....225
3.6 Ethernet (LAN)/Scheda d'interfaccia Wireless LAN .....231
3.7 Porta di alimentazione USB 237
3.8 Collegamento del cassetto-cassa .....239
3.9 Precauzioni per l'installazione della stampante......241
3.10 Regolazione del sensore di quasi-fine carta 242
3.11 Caricamento della carta 243
3.12 Divisorio per rotolo carta di larghezza 58 mm....245
3.13 Montaggio del coperchio del cavo 246
3.14 Precauzioni per la creazione di applicazioni e funzioni pratiche ...247
3.15 Sito per il download di file utili 247

4. MANUTENZIONE E ASSISTENZA....248

4.1 Pulizia periodica 248
4.2 Eliminazione degli errori della taglierina....249
4.3 Autodiagnosi....250
4.4 Stampa della copia del contenuto memoria esadecimale 251
4.5 Indicazioni di errore....252
4.6 Inceppamenti carta....254
4.7 Precauzioni per l'esecuzione della stampa a velocità variabile.....254

5. ALTRO....255

5.1 Viste e dimensioni esterne 255
5.2 Carta per la stampa....256
5.3 Impostazione manuale dei memory switch .....257

1. DESCRIZIONE GENERALE

La serie di stampanti termiche a righe di punti CT-S751 è ideata per un'ampia gamma di terminali per dati, POS e cucine.

Le stampanti sono dotate di molteplici funzioni e possono essere utilizzate in numero-se applicazioni.

1.1 Caratteristiche

• Stampa ad alta velocità fino a 350 mm/sec
• Design elegante
• Dimensioni compatte con l'altezza minima possibile
• Il meccanismo anteriore di espulsione della carta consente l'uso in spazi di altezza limitata
• Compatibile con lo standard IPX1 di protezione dai gocciolamenti d'acqua *
  ● Supporta carta di larghezza 80 mm e 58 mm
• Taglierina ad alta velocità
• Interfaccia USB inclusa come standard
• Dotata di una porta di alimentazione USB standard
• Scheda d'interfaccia intercambiabile
• Funzione di stampa XML/Web inclusa (modello con LAN cablata o modello con LAN wireless)
• Funzione host USB inclusa per il controllo di periferiche (modello con LAN cablata o modello con host USB Bluetooth)
• Lo stato e gli errori della stampante sono segnalati da cinque LED
• Interfaccia di estrazione cassetto incorporata
• Funzione di spegnimento sincronizzato USB
• Scala di grigi a 16 livelli e stampa chiara
• Funzione di risparmio carta
  ● Supporto per i set di caratteri Kanji JIS X0213 di terzo e quarto livello
• Supporto per i set di caratteri cinesi (semplificato e tradizionale) e Hangul
  ● Supporto per la codifica UTF-8 tramite comandi
• Varie opzioni di personalizzazione mediante i memory switch
• I caratteri e i loghi creati dall'utente possono essere salvati in memoria
• Supporto per i codici a barre, compresi i codici a barre 2D
• Supporto alla comunicazione Bluetooth certificato Apple MFi (modello Bluetooth)

*: il prodotto è stato testato per determinare che la caduta verticale di gocce d'acqua non abbia effetti dannosi; tuttavia, non si garantisce che il prodotto sia completamente a prova di gocciolamenti.

1.2 Rimozione dell'imballo

Accertarsi che la confezione della stampante contenga i seguenti articoli.

NOME	QUAN-TITÀ	ILLUSTRAZIONE
Stampante 1
Alimentatore CA (37AD5) 1
Cavo di alimentazione CA 1
Divisorio 1
Morsetto per cavi *1 1
Cavo USB a L *2 1
Copertura del cavo 1
Rotolo di carta campione 1 rotolo
Guida d'avviamento rapido 2

*1: in dotazione con il modello RS
*2: Incluso con i modello HBT

1.3 Classificazione dei modelli

I numeri di modello indicano le caratteristiche della stampante in base al seguente sistema.

1. Nome modello
2. Interfaccia

RS: Seriale RS-232C+USB

ET: Ethernet+USB

HET: Ethernet (funzione host USB) + USB

BT: Bluetooth+USB

HBT: Bluetooth (funzione host USB)

WF: Wireless LAN+Ethernet+USB

NN: USB

1. Mercato

U: Nord America

E: Europa

I: India

1. Colore dell'alloggiamento

WH: bianco puro

BK: nero

Contattare preventivamente Citizen Systems per combinazioni speciali, alcune delle quali potrebbero non essere disponibili.

1.4 Specifiche di base

Voce Caratteristiche
Modello CT-S751
Metodo di stampa Stampa termica a righe di punti
Larghezze di stampa	72 mm/576 punti, 68,25 mm/546 punti, 64 mm/512 punti, 52,5 mm/420 punti, 48,75 m/390 punti, 48 mm/384 punti, 45 mm/360 punti, impostazione di fabbrica 72 mm
Densità punti	8 × 8 punti/mm (203 dpi)
Velocità di stampa 350 mm/sec (velocità massima, densità di stampa 100%, 2800 righe di punti/sec)
Numero di colonne di stampa *1	Font	Numero massimo di caratteri (colonne) / 80 mm	Numero massimo di caratteri (colonne) / 58 mm	Configurazione punti (punti)
	Font A	48	35	12 × 24
	Font B	64	46	9 × 24
	Font C	72	52	8 × 16

Voce Caratteristiche
Dimensione carattere *2	Font A: 1,50x3,00 mm, Font B: 1,13x3,00 mm, Font C: 1,00x2,00 mm
Tipi di caratteri Caratteri alfanumerici, caratteri internazionali, PC437/850/852/857/858/860/863/864/865/866, WPC1252, WPC1258, Katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3, Kanji (JIS primo, secondo, terzo e quarto livello), Kana, caratteri estesi, JIS X0213, GB18030, BIG5, KS Hangul, EUC Hangul
Memoria utente 384 KB (in grado di memorizzare caratteri e loghi definiti dall'utente)
Tipi di codice a barre	UPC-A/E, JAN(EAN) 13 cifre/8 cifre, ITF, CODE39, CODE128, CODABAR(NW-7), CODE93, PDF417, QR Code, GS1-DataBar
Spaziatura 4,25 mm (1/6 pollice) (variabile tramite comando)
Rotolo di carta Carta in rotoli: 80 mm x max. ø83 mmSpessore carta: da 53 a 85 μm (diametro interno rotolo di carta 12 mm / diametro esterno 18 mm)
Interfaccia Seriale (RS-232C standard), USB, Bluetooth+USB, LAN, wireless LAN+LAN, LAN (funzione host USB (porta USB 2)), Bluetooth (funzione host USB (porta USB 2))
Ethernet 100BASE-TX/10BASE-T
Wireless LAN IEEE802.11n, IEEE802.11a, IEEE802.11g, IEEE802.11b
Bluetooth Versione: Bluetooth 3.0 + EDRProfilo: SPP (Serial Port Protocol), iAP (iPod Accessory Protocol)Classe di potenza: classe 2
Porta di alimentazione USB	Max. 2.1 A
Estrazione del cassetto-cassa	Supporta 2 cassetti-cassa
Buffer in ingresso 4 Kbyte/45 byte
Tensione di alimentazione	24 V CC ±5%
Consumo di corrente	Circa 50 W (media), 2 W o meno (standby), 0,2 W o meno (modalità di spegnimento sincronizzato USB)
Alimentatore CA (37AD5)	Tensione nominale di ingresso: da 100 a 240 V CA, 50/60 Hz, 150 VATensione nominale di uscita: 24 V CC, 2,1 A
Peso	Circa 1,3 kg
Dimensioni esterne	125 (L) × 165 (P) × 108 (A) mm
Temperatura e umidità operative	Da 5 a 45°C, da 10 a 90% UR (senza condensa)
Temperatura e umidità di immagazzinamento	Da -20 a 60°C, da 10 a 90% UR (senza condensa)
Affidabilità	Durata della testina di stampa: 200 km, 200 milioni di impulsi (a temperatura e umidità ambiente, usando la carta e lo spessore consigliati). Durata della taglierina automatica: 2 milioni di tagli (3 pollici), 1,5 milione di tagli (2 pollici) (a temperatura e umidità ambiente, usando la carta e lo spessore consigliati)
Standard di sicurezza *3	UL, C-UL, FCC Classe A, marcatura CE

Note:
*1: il numero di colonne stampabili può essere scelto con un memory switch (microin terruttore di memoria).
Il numero di colonne indicato in tabella si riferisce a modelli tipici. Il numero di colonne varia a seconda delle caratteristiche tecniche.
*2: i caratteri appaiono piccoli perché le dimensioni comprendono lo spazio vuoto che circonda ogni carattere.
*3: standard valido quando si utilizza l'alimentatore CA dedicato (37AD5).

2. SPIEGAZIONE DEI COMPONENTI DELLA STAMPANTE

2.1 Aspetto esterno della stampante

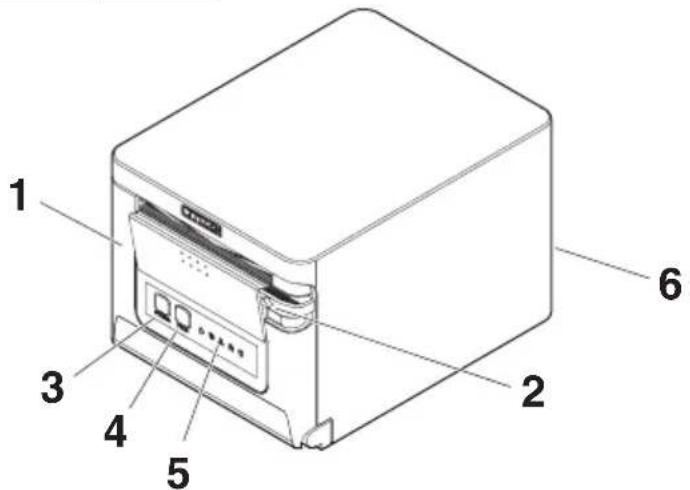

Denominazione dei componenti

1. Coperchio carta

Aprire per caricare la carta.

Aprire anche per eliminare un errore della taglierina.

* Il coperchio carta non può essere utilizzato per il taglio manuale.

Consultare 4.2 Eliminazione degli errori della taglierina

1. Leva di apertura coperchio

Utilizzare la leva per aprire il coperchio carta.

1. Pulsante POWER

Tenere premuto per due o tre secondi per accendere o spegnere la stampante.

1. Pulsante FEED

Premere il pulsante per fare avanzare la carta.

In caso di errore della taglierina, premere il pulsante FEED con il coperchio carta chiuso dopo aver eliminato la causa di errore.

La stampante accede alla modalità per la configurazione dei memory switch e l'esecuzione dell'autodiagnosi.

Consultare 4.3 Autodiagnosi

Consultare 5.3 Impostazione manuale dei memory switch

1. Pannello di comando

2. Connettori posteriori

Pannello di comando

Il pannello di comando ha cinque LED e due tasti.

	Nome LED Colore Descrizione
[CGKZ]	POWER LED Verde		Si illumina quando la stampante è accesa, si spegne quando la stampante non è più alimentata.
[HKDS]	PAPER LED Verde		Si illumina o lampeggia se la carta è assente o esaurita. Può illuminarsi o lampeggiare quando sono rilevate altre anomali.
[YST3]	CUTTER LED Verde		Lampeggia quando si rileva un errore del dispositivo di taglio. Può illuminarsi o lampeggiare quando sono rilevate altre anomali.
	COVER LED Verde		Si illumina o lampeggia se il coperchio carta è aperto. Può illuminarsi o lampeggiare quando sono rilevate altre anomali.
	SERVICE LED	Arancione	Lampeggia quando si rileva un errore irrecuperabile della stampante.

Consultare 4.5 Indicazioni di errore

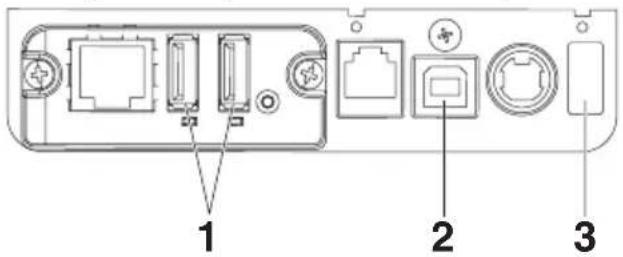

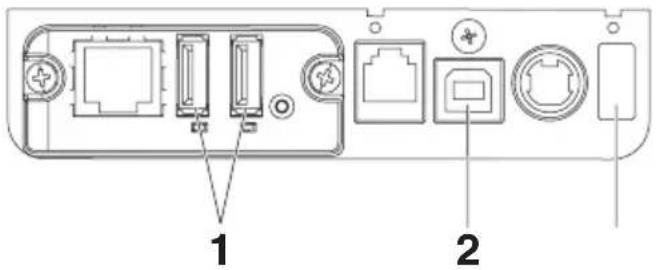

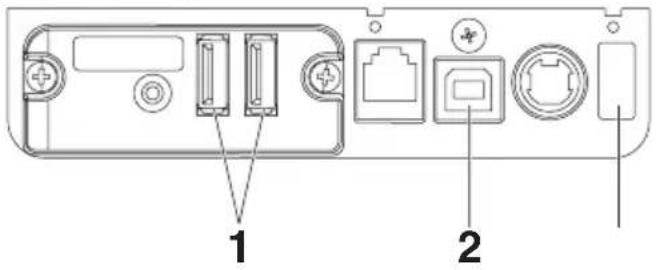

Connettori posteriori (esempio di interfaccia seriale)

1. Connettore di interfaccia (seriale, USB, ecc.) Collega il cavo di interfaccia.
2. Connettore di estrazione del cassetto-cassa Collega il cavo proveniente dal cassetto-cassa.
3. Connettore di alimentazione Collega il cavo dell'alimentatore CA.
4. Connettore USB
5. Porta di alimentazione USB Alimenta un dispositivo USB.

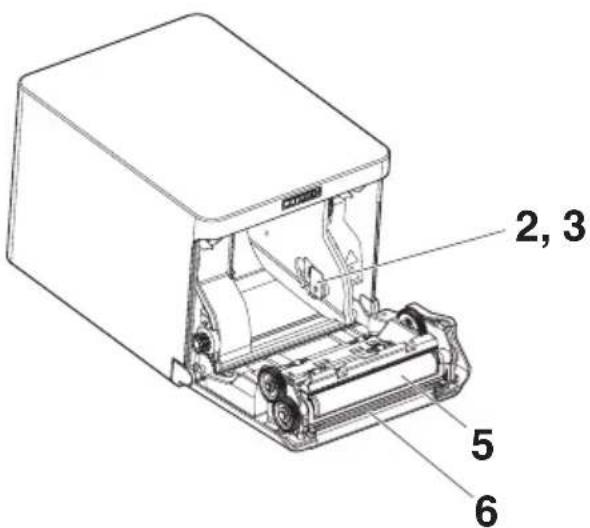

2.2 All'interno del coperchio carta

1. Testina di stampa (termica)

Stampa i caratteri e/o i dati grafici sulla carta (rotoli di carta).

1. Sensore di quasi-fine carta (PNE)

Rileva quando il rotolo di carta sta per terminare. Regolare la posizione del sensore per sapere quando esso rileva l'approssimarsi della fine della carta.

1. Pulsante per cambio sensore di quasi-fine carta

Cambiare la posizione del sensore di quasi-fine carta per confrontare la carta utilizzata.

Consultare 3.10 Regolazione del sensore di quasi-fine carta

1. Sensore di fine carta (PE)

Rileva l'esaurimento della carta. Quando il sensore rileva la mancanza di carta, la stampa si interrompe.

1. Piatto

Fa avanzare la carta.

Non rimuovere il piatto per operazioni diverse dalla manutenzione.

1. Taglierina automatica

Taglia la carta.

Consultare 5.3 Impostazione manuale dei memory switch

2.3 Altre funzioni integrate

• Cicalino

Suona quando si verificano errori o quando sono in corso operazioni o comandi.

Consultare 4.5 Indicazioni di errore

- Memoria utente

In questa memoria si possono salvare loghi e caratteri definiti dall'utente. I dati restano salvati in memoria anche se la stampante viene spenta. Per maggiori informazioni su come salvare i dati, vedere Riferimento Comandi.

- Memory switch

È possibile salvare le impostazioni di varie funzioni, che restano memorizzate anche se la stampante viene spenta.

- Spegnimento sincronizzato USB (se il memory switch MSW6-3 è impostato su ON) Se la stampante è collegata a un PC tramite USB, la stampante entra in modalità di spegnimento sincronizzato USB dopo 3 secondi quando il PC viene spento o perde la connessione USB.

Questa modalità viene annullata alla riaccensione del PC o quando viene stabilita una connessione USB.

ATTENZIONE

■ Poiché POWER LED è spento in modalità di spegnimento sincronizzato USB, questa modalità non può essere distinta dal normale spegnimento.
■ Premendo il pulsante POWER durante la modalità di spegnimento sincronizzato USB, la stampante si accende normalmente.

- Funzioni di risparmio carta

È possibile utilizzare i memory switch da MSW8-3 a MSW8-4 per configurare le seguenti impostazioni di risparmio carta.

- Eliminazione margine superiore

La stampante fa arretrare la carta prima della stampa, riducendo lo spazio vuoto sul lato superiore.

Il valore di arretramento può essere specificato.

- Riduzione interlinea

Comprime automaticamente lo spazio tra le righe. È possibile specificare il rapporto di compressione.

ATTENZIONE

Rimuovere la carta tagliata parzialmente prima di eseguire l'arretramento per avviare la stampa. La carta tagliata potrebbe strapparsi alla stampa successiva, causando un problema.

- Spostamento laterale automatico (MSW8-6)

Questa funzione dissipa il calore generato frequentemente dalla stampa di una linea verticale o di altri elementi specifici che scaldano la testina.

Se non si ricevono dati entro 15 secondi dopo ogni taglio o stampa, la posizione di stampa viene spostata automaticamente di N* punti a destra. La posizione di stampa originale viene ripristinata allo spostamento successivo.

* N è il valore di impostazione di MSW8-6.

ATTENZIONE

Se il margine destro è troppo stretto, alcuni caratteri potrebbero risultare tagliati.
■ La funzione è disabitata per impostazione predefinita.
■ Per abilitarla, utilizzare MSW8-6 per specificare un valore di spostamento massimo appropriato.

3.1 Collegamento del cavo di alimentazione CA

1. Spegnere la stampante.

2. Collegare il connettore di alimentazione al connettore del cavo dell'alimentatore CA. Quindi, collegare il cavo di alimentazione CA all'ingresso CA e inserire la spina in una presa elettrica.

1. Connettore del cavo
2. Connettore di alimentazione
3. Alimentatore CA
4. Ingresso CA
5. Cavo di alimentazione CA

ATTENZIONE

■ Utilizzare esclusivamente l'alimentatore CA specificato.
■ Afferrare sempre il connettore del cavo dell'alimentatore CA per rimuoverlo o inserirlo.
■ Utilizzare una fonte di alimentazione CA che non stia già alimentando apparecchiature che producono disturbi elettromagnetici.
■ Non tirare il cavo di alimentazione CA per evitare di danneggiarlo con possibili rischi di incendi, scosse elettriche o danneggiamento dei fili.
Se si sta avvicinando un temporale, staccare il cavo di alimentazione CA dalla presa elettrica. Un fulmine può provocare incendi o scosse elettriche.
■ Tenere il cavo di alimentazione CA lontano da apparecchi riscaldanti. Il rivestimento del cavo di alimentazione CA potrebbe fondere, provocando incendi o scosse elettriche.
Se la stampante non deve essere utilizzata per un lungo periodo, staccare il cavo di alimentazione CA dalla presa elettrica.
■ Sistemare il cavo di alimentazione CA in modo che nessuno possa calpestarlo.

3.2 Scheda di interfaccia seriale

I dati possono essere scambiati mediante la comunicazione seriale.

Collegamento del cavo di interfaccia

1. Spegnere la stampante.

2. Verificare l'orientamento del cavo di interfaccia e collegarlo alla porta.

1. Inserire saldamente il connettore nella porta interfaccia del computer host.

ATTENZIONE

■ Per scollegare il cavo, afferrarlo sempre dal connettore.
■ Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
■ Non collegare più interfacce contemporaneamente.

Utilizzare un cavo seriale con la seguente configurazione.

Cavo 9 pin (femmina) - 9 pin (femmina)

StampantePC

Segnale	PinPin			Segnale
RXD	2 2	R	XD
TXD	3		3	TXD
DTR	4		4	DTR
SG	5		5	SG
DSR	6		6	DSR
RTS	7 7	R	TS
CTS	8 8	C	TS

3.3 Interfaccia USB

I dati possono essere scambiati mediante la comunicazione USB.

Caratteristiche

Standard Conforme alle specifiche USB 2.0

Velocità di comunicazione Supporta il trasferimento a 12 Mbps (Full-Speed)

Collegamento del cavo di interfaccia

1. Spegnere la stampante.
2. Verificare l'orientamento del cavo di interfaccia e collegarlo alla porta.

1. Inserire saldamente il connettore nella porta interfaccia del computer host.

ATTENZIONE

■ Per scollegare il cavo, afferrarlo sempre dal connettore.
■ Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
■ Non collegare più interfacce contemporaneamente.
■ Prestare attenzione a non inserire il cavo USB nel connettore di estrazione del cassetto-cassa.
■ Per collegare più di una stampante a un unico computer tramite USB, è necessario cambiare il numero di serie dell'interfaccia USB.
■ Alcuni modelli sono dotati di porta USB sul lato della scheda di interfaccia.

Su questi modelli, non collegare i cavi USB sia sul lato dell'unità principale della stampante che sul lato della scheda di interfaccia.

Se i cavi USB vengono collegati su entrambi i lati, la comunicazione del cavo collegato alla porta dell'unità principale avrà la priorità.

3.4 Scheda d'interfaccia Bluetooth

Denominazione dei componenti

1. Stato LED

Lo stato di comunicazione/connessione/errore Bluetooth è indicato da questo LED.

2. Connettore USB

I dati possono essere scambiati mediante la comunicazione USB.

ATTENZIONE

Quando si utilizza questa scheda di interfaccia come interfaccia USB, non collegare i cavi USB sia al lato dell'unità principale che al lato della scheda di interfaccia.

Se i cavi USB vengono collegati a entrambi i lati, la comunicazione del cavo collegato al connettore dell'unità principale avrà la priorità.

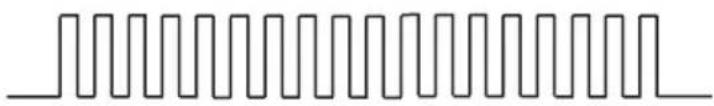

LED di stato Bluetooth

Stato Descrizione Stato LED
Standby di rilevamento (individuabile)	Standby per rilevamento e collegamento
Standby di connessione (collegabile)	Standby per collegamento
Connessione iOS	Sessione dati non aperta
In comunicazione	iOS: sessione dati apertaAltro SO: collegamento stabilito e comunicazione in corso
Errore Errore o configurazione delle impostazioni in corso		Spento

Operazione di sincronizzazione

Si devono svolgere le procedure riportate di seguito quando si stabilisce per la prima volta una connessione Bluetooth per la comunicazione di dati Bluetooth.

1. Rilevare dispositivi Bluetooth

2. Configurare impostazioni di sincronizzazione

3. Rilevare dispositivi Bluetooth

Confermare che il Bluetooth sia attivato sul PC host prima di effettuare la ricerca di dispositivi Bluetooth.

Questo prodotto apparirà come “CT-S751_XX” (XX corrisponde alle ultime 2 cifre dell'indirizzo unico BD) quando è rilevato.

Selezionare questo prodotto tra i dispositivi rilevati.

Nota: si possono ricercare dispositivi e modificare i nomi.

Se memory switch MSW13-5 è impostato su “Nessuna risposta” al rilevamento di dispositivi non apparirà nulla.

Si può commutare temporaneamente questa impostazione su rilevamento dispositivo (modalità rilevamento) aprendo il coperchio carta e tenendo premuto il pulsante FEED per due secondi. Si esce dalla modalità di rilevamento quando la connessione con il PC host è conclusa.

1. Configurare impostazioni di sincronizzazione

Di norma, selezionando la stampante durante il rilevamento dispositivo si passa direttamente alle impostazioni di sincronizzazione.

ATTENZIONE

Alcune configurazioni e modelli di PC host non passano direttamente alle impostazioni di sincronizzazione dopo aver selezionato la stampante durante il rilevamento dispositivo.

La procedura richiesta per configurare le impostazioni di sincronizzazione dipende dal fatto se SSP (secure simple pairing) è attivata sul PC host.

Se SSP è abilitata sul PC host, si può effettuare la sincronizzazione senza operazioni aggiuntive.

Se SSP è disabilitata sul PC host, verrà richiesta l'immissione di una chiave di accesso.

Digitare la chiave di accesso come descritto di seguito.

Chiave di accesso

Ultime quattro cifre dell'indirizzo stampato dall'autotest (Le lettere da A ad F sono maiuscole)

Esempio: se l'indirizzo è 01:23:45:67:89:AB la chiave di accesso è 89AB.

Se si eliminano le informazioni di sincronizzazione dal PC host senza eliminare le corrispondenti informazioni di sincronizzazione sulla stampante, la stampante potrebbe non mostrare se si rilevano di nuovo dispositivi con il PC host.

Per eliminare le informazioni di sincronizzazione della stampante, aprire il coperchio carta e tenere premuto il pulsante FEED per cinque secondi.

Eliminando le informazioni di sincronizzazione sulla stampante, questa entrerà in modalità di individuazione.

Ri-connessione automatica

In caso di comunicazione Bluetooth di dispositivo iOS, una connessione tra dispositivo iOS sincronizzato e stampante non è ripristinata automaticamente dopo essere stata interrotta. Tuttavia, se la ri-connessione automatica è attivata, la stampante tenta di riconnettersi al dispositivo iOS dopo che la comunicazione a due vie è stata abilitata e ripristina automaticamente la connessione.

ATTENZIONE

Questa funzione è abilitata all'uscita dalla fabbrica. (MSW13-6)

La ri-connessione automatica può richiedere del tempo per connettersi se l'host non è un dispositivo iOS.

■ Anche se il dispositivo iOS è il dispositivo interlocutore, le seguenti condizioni possono interferire con la funzione di connessione automatica.
- Se si desidera interrompere la comunicazione Bluetooth al termine della stampa
- Quando ci sono vari dispositivi iOS che stampano con la stessa stampante in tali condizioni, disattivare la ri-connessione automatica.

Attivare e disattivare la ri-connessione automatica

Durante l'autodiagnosi premere 3 volte il pulsante FEED -> Riconmessione automatica = Valida
Durante l'autodiagnosi premere 4 volte il pulsante FEED -> Riconmessione automatica = Non valida
Alla fine dell'autotest verrà stampata la nuova impostazione come richiesta di ricon- nessione
automatica [Valid] o [Invalid].

Consultare 4.3 Autodiagnosi

3.5 Scheda di interfaccia host USB Bluetooth

Oltre al controllo della stampante tramite la comunicazione Bluetooth, le interfacce host USB Bluetooth possono controllare periferiche collegate tramite porta USB.

Collegamento di una periferica

1. Spegnere la stampante.
2. Collegare il cavo di una periferica a questa porta.

Non è possibile collegare una periferica se è collegata alla porta di alimentazione USB. Collegarla sempre alla porta USB della scheda di interfaccia.

Collegamento di un dispositivo USB

La funzione assegnata a ciascuna porta USB varia.

Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.

1. Per il controllo di una periferica

Collegare una periferica.

È possibile controllare la periferica collegata.

2. Per la comunicazione con il computer host

Collegare con un computer host.

La stampante e il computer host comunicheranno mediante USB.

Consultare 3.3 Interfaccia USB

3. Per l'alimentazione

Collegare un dispositivo mobile o un altro dispositivo USB.

È possibile alimentare un dispositivo USB collegato.

* Questa porta non supporta la comunicazione dati USB.

Consultare 3.7 Porta di alimentazione USB

Denominazione dei componenti

1. Pulsante del pannello

Controllare questa scheda di interfaccia.

2. Porta USB 2

Collegare una periferica.

ATTENZIONE

■ Collegare alla porta USB solo le periferiche specificate dalla nostra azienda.
■ Collegare/rimuovere le periferiche solo quando la stampante è spenta.

Operazione di sincronizzazione

Si devono svolgere le procedure riportate di seguito quando si stabilisce per la prima volta una connessione Bluetooth per la comunicazione di dati Bluetooth.

1. Rilevare dispositivi Bluetooth
2. Configurare impostazioni di sincronizzazione

1. Rilevare dispositivi Bluetooth

Confermare che il Bluetooth sia attivato sul PC host prima di effettuare la ricerca di dispositivi Bluetooth.

Questo prodotto apparirà come "CT-S751_XX" (XX corrisponde alle ultime 2 cifre dell'indirizzo unico BD) quando è rilevato.

Selezionare questo prodotto tra i dispositivi rilevati.

Nota: si possono ricercare dispositivi e modificare i nomi.

Se memory switch MSW13-5 è impostato su “Nessuna risposta” al rilevamento di dispositivi non apparirà nulla.

Con queste impostazioni, tenendo premuto il pulsante del pannello per almeno tre secondi e poi premendolo ancora due volte, il prodotto viene posto temporaneamente nello stato in cui potrà essere trovato nella ricerca dei dispositivi (modalità di ricerca).

La modalità di rilevamento si annulla quando il prodotto è collegato a un PC host.

2. Configurare impostazioni di sincronizzazione

Di norma, selezionando la stampante durante il rilevamento dispositivo si passa direttamente alle impostazioni di sincronizzazione.

ATTENZIONE

Alcune configurazioni e modelli di PC host non passano direttamente alle impostazioni di sincronizzazione dopo aver selezionato la stampante durante il rilevamento dispositivo.

La procedura richiesta per configurare le impostazioni di sincronizzazione dipende dal fatto se SSP (secure simple pairing) è attivata sul PC host.

Se SSP è abilitata sul PC host, si può effettuare la sincronizzazione senza operazioni aggiuntive.

Se SSP è disabilitata sul PC host, verrà richiesta l'immissione di una chiave di accesso.

Digitare la chiave di accesso come descritto di seguito.

Chiave di accesso

Ultime quattro cifre dell'indirizzo stampato dall'autotest (Le lettere da A ad F sono maiuscole)

Esempio: se l'indirizzo è 01:23:45:67:89:AB la chiave di accesso è 89AB.

Se si eliminano le informazioni di sincronizzazione dal PC host senza eliminare le corrispondenti informazioni di sincronizzazione sulla stampante, la stampante potrebbe non mostrare se si rilevano di nuovo dispositivi con il PC host.

Quando si eliminano le informazioni di accoppiamento, tenere premuto il pulsante del pannello per almeno tre secondi e, dopo che il cicalino suona, premerlo altre quattro volte.

Se l'operazione ha successo, viene stampato "Erase Bonded Device" (Elimina dispositivo collegato).

Eliminando le informazioni di sincronizzazione sulla stampante, questa entrerà in modalità di individuazione.

Ri-connessione automatica

In caso di comunicazione Bluetooth di dispositivo iOS, una connessione tra dispositivo iOS sincronizzato e stampante non è ripristinata automaticamente dopo essere stata interrotta. Tuttavia, se la ri-connessione automatica è attivata, la stampante tenta di riconnettersi al dispositivo iOS dopo che la comunicazione a due vie è stata abilitata e ripristina automaticamente la connessione.

ATTENZIONE

Questa funzione è abilitata all'uscita dalla fabbrica. (MSW13-6)

La ri-connessione automatica può richiedere del tempo per connettersi se l'host non è un dispositivo iOS.

■ Anche se il dispositivo iOS è il dispositivo interlocutore, le seguenti condizioni possono interferire con la funzione di connessione automatica.
- Se si desidera interrompere la comunicazione Bluetooth al termine della stampa
- Quando ci sono vari dispositivi iOS che stampano con la stessa stampante In tali condizioni, disattivare la ri-connessione automatica.

Attivare e disattivare la ri-connessione automatica

Durante l'autodiagnosi premere 3 volte il pulsante FEED -> Riconmessione automatica = Valida
Durante l'autodiagnosi premere 4 volte il pulsante FEED -> Riconmessione automatica = Non valida

Alla fine dell'autotest verrà stampata la nuova impostazione come richiesta di ricon- nessione

automatica [Valid] o [Invalid].

Consultare 4.3 Autodiagnosi

Funzionamento pulsante pannello

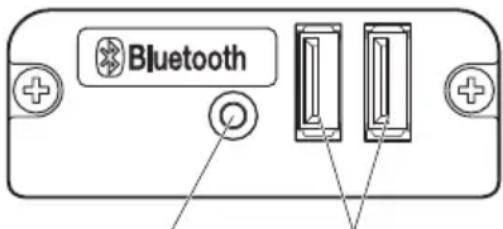

Utilizzare il pulsante del pannello sul retro della scheda Bluetooth per utilizzare questa scheda.

Pulsante del pannello Porta USB

- Impostazioni di ricerca dispositivo BT (MSW13-5)

1. Tenere premuto il pulsante del pannello per accendere la stampante.
2. Premere il pulsante del pannello entro un secondo dall'avvio della stampante.

L'impostazione cambia in base al numero di volte che si preme il pulsante del pannello.

Due pressioni: rilevamento possibile

Tre pressioni: nessuna risposta

Dopo queste operazioni, la stampante si riavvia.

- Stampa dello stato della scheda di interfaccia

Dopo aver avviato la stampante, premendo una volta il pulsante del pannello viene stampato lo stato della scheda di interfaccia.

Esempio di stampa

1. Versione del firmware della scheda
2. Indirizzo del modulo Bluetooth utilizzato
3. Nome Bluetooth
4. Profilo di risposta nella trasmissione Bluetooth
5. Stato di impostazione Bluetooth
6. Nome del dispositivo USB collegato (in assenza di connessione viene visualizzato "No connection" (Nessuna connessione))
7. Stato della scheda

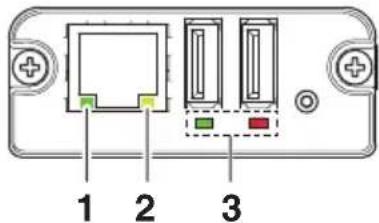

3.6 Ethernet (LAN)/Scheda d'interfaccia Wireless LAN

Questa sezione fornisce una panoramica sulla scheda di interfaccia. Per i dettagli su questa scheda, comprese le spiegazioni sulla funzione host USB e sul supporto per periferiche XML, consultare il manuale separato.

Collegamento del cavo di interfaccia

1. Spegnere la stampante.
2. Verificare l'orientamento del cavo di interfaccia e collegarlo alla porta.

1. Collegare l'altro connettore a un hub, un router o un dispositivo simile.

ATTENZIONE

■ Per scollegare il cavo, afferrarlo sempre dal connettore.
■ Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
■ Non collegare più interfacce contemporaneamente.
■ Per collegare o scollegare il cavo LAN, tenere il connettore perpendicolare e diritto. Tenendolo inclinato, il connettore potrebbe non collegarsi correttamente.

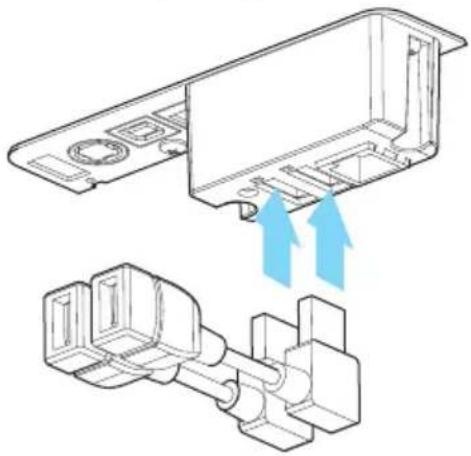

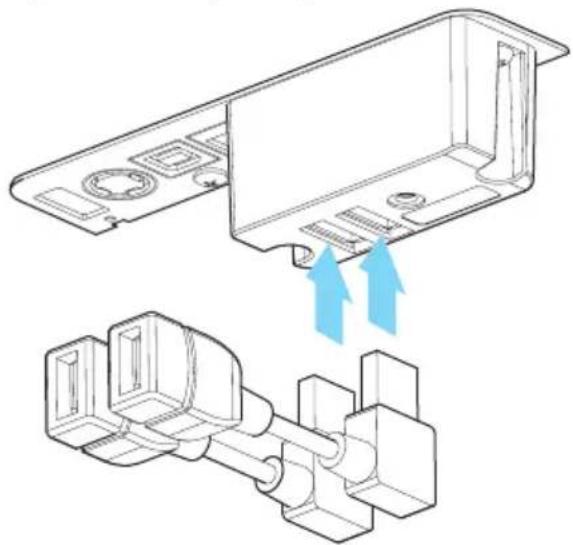

Collegamento di una periferica

1. Spegnere la stampante.
2. Collegare il cavo di una periferica a questa porta.

Non è possibile collegare una periferica se è collegata alla porta di alimentazione USB. Collegarla sempre alla porta USB della scheda di interfaccia.

Collegamento di un dispositivo USB

La funzione assegnata a ciascuna porta USB varia.

Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.

1. Per il controllo di una periferica

Collegare una periferica. È possibile controllare la periferica collegata.

2. Per la comunicazione con il computer host

Collegare con un computer host. La stampante e il computer host comunicheranno mediante USB.

Consultare 3.3 Interfaccia USB

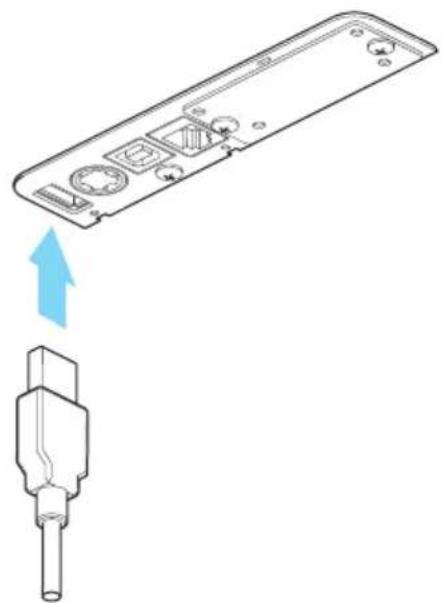

3. Per l'alimentazione

Collegare un dispositivo mobile o un altro dispositivo USB.

È possibile alimentare un dispositivo USB collegato.

* Questa porta non supporta la comunicazione dati USB.

Consultare 3.7 Porta di alimentazione USB

4. Per il collegamento a una scheda LAN wireless

Collegare una scheda LAN wireless.

Funzionamento pulsante pannello

Le operazioni della scheda vengono eseguite tramite il pulsante del pannello situato nella parte posteriore della scheda LAN.

Pulsante del pannello Pulsante del pannello Pulsante del pannello

• Attivazione della connessione LAN Accendere la stampante. La scheda inizierà a funzionare dopo circa 20 secondi.
• Stampa delle informazioni sulla configurazione LAN Premere il pulsante pannello.

• Accesso alla modalità di impostazione Tenere premuto il pulsante pannello. Un cicalino* suonerà una volta per indicare che è avvenuto l'accesso alla modalità di impostazione.

• Si può utilizzare la modalità di impostazione per leggere le impostazioni di fabbrica.

• Se non viene eseguita alcuna operazione per 3 secondi nella modalità di configurazione, la modalità ritorna alla modalità normale.

- Ripristino delle impostazioni di fabbrica

Accedere alla modalità di impostazione scheda quindi tenere premuto il pulsante pannello. In tal modo la scheda ritorna ai valori predefiniti di fabbrica.

ATTENZIONE

La scheda si riavvia automaticamente al termine dell'operazione. Dopo l'azzeramento delle impostazioni, sarà necessario riconfigurare le impostazioni di rete.

Funzioni LED

Questa tabella spiega come interpretare le indicazioni LED.

1. Velocità di trasmissione wireless LAN

Velocità di trasmissione	LED (verde)
100 Mbps Acceso
10 Mbps/Non connesso Spento

1. Stato di connessione/trasmissione wireless LAN

Stato connessione LED (giallo)
Connesso Acceso
Non connesso	Spento
Trasmissione dati in corso	Lampeggiante

1. Stato cablato/wireless LAN

Stato connessione		LED (verde)	LED (rosso)	Descrizione
Nessun collegamento stampante		Spento	—	La scheda non è collegata con una stampante.
Collegamento stampante	Nessuna connessione di rete	Acceso	Spento	La scheda è collegata con una stampante.
	Collegato tramite LAN cablata	Acceso	Lampeggiante (ciclo da 1 secondi)	Ottenimento di indirizzo IP da server DHCP tramite LAN cablata.
	Funzionamento LAN cablata	Acceso	Acceso	Il funzionamento della rete avviene tramite LAN cablata.
	Collegato tramite wireless LAN *	Lampeggiante (ciclo da 2 secondi)	Lampeggiante (ciclo da 1 secondi)	Ottenimento di indirizzo IP da server DHCP tramite wireless LAN.
	Funzionamento wireless LAN *	Lampeggiante (ciclo da 2 secondi)	Acceso	Il funzionamento della rete avviene tramite wireless LAN.
Errore risorsa		Lampeggiante alternato (ciclo da 1 secondi)		La scheda non è in grado di funzionare normalmente.
Errore sistema		Lampeggiante alternato (ciclo da 0,2 secondi)		La scheda non è in grado di funzionare normalmente.

*: Solo quando si utilizza una connessione wireless LAN

Web Manager

La scheda di interfaccia dispone di una funzione Amministratore Web che consente di collegarsi alla scheda tramite un browser web e modificare le impostazioni della scheda.

Avvio di Web Manager

1. Avviare un browser web.

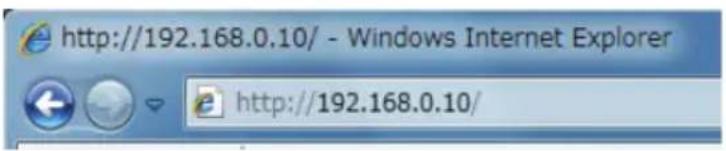

2. Nel campo indirizzo, immettere l'indirizzo IP della scheda e premere [Invio].

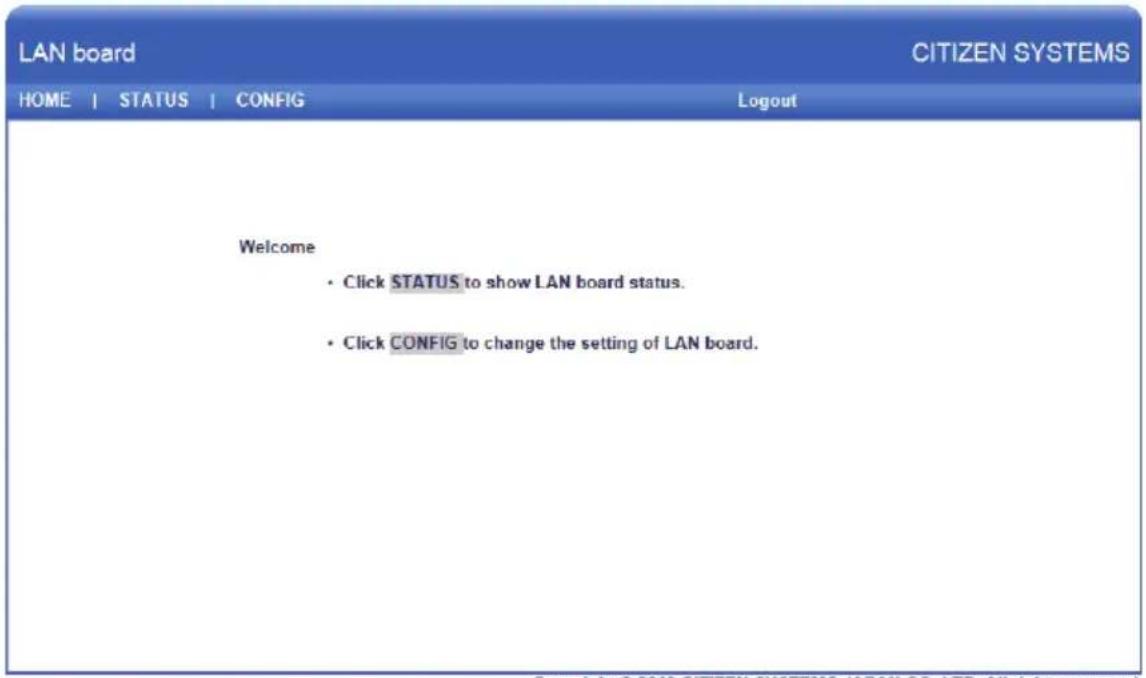

Schermata HOME

Si tratta della schermata principale di Web manager.

La seguente schermata è un esempio di connessione LAN.

In questa schermata premere il pulsante [CONFIG].

Schermata CONFIG

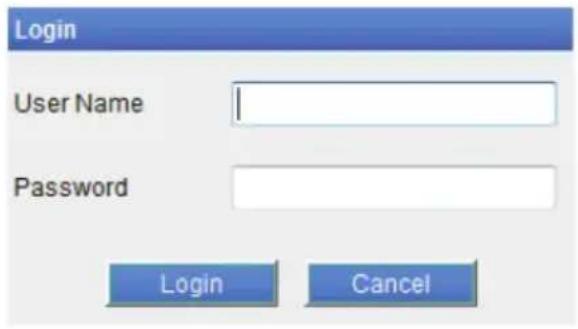

Apparirà la finestra di dialogo per il login indicata di seguito. Eseguire l'accesso come amministratore e configurare le impostazioni della scheda di interfaccia.

• User Name
  Immettere il nome utente dell'amministratore della scheda. (Impostazione iniziale: admin)
• Password
  Immettere la password utente dell'amministratore. (Impostazione iniziale: admin)
• Pulsante [Login]
  Dopo aver immesso nome utente e password dell'amministratore, fare clic sul pulsante [Login]. In tal modo appare la schermata delle impostazioni.
  Per maggiori dettagli circa le impostazioni fare riferimento al manuale separato.

3.7 Porta di alimentazione USB

È possibile alimentare (max. 2.1 A) un dispositivo mobile o un altro dispositivo USB collegando il cavo del dispositivo USB alla porta di alimentazione.

Collegamento di un dispositivo mobile o un altro dispositivo

1. Spegnere la stampante.
2. Collegare il cavo di un dispositivo mobile o di un altro dispositivo alla porta di alimentazione USB.

Collegamento di un dispositivo USB

La funzione assegnata a ciascuna porta USB varia.

Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.

1. Per il controllo di una periferica

Collegare una periferica.

È possibile controllare la periferica collegata.

1. Per la comunicazione con il computer host

Collegare con un computer host.

La stampante e il computer host comunicheranno mediante USB.

Consultare 3.3 Interfaccia USB

3. Per l'alimentazione

Collegare un dispositivo mobile o un altro dispositivo USB.

È possibile alimentare un dispositivo USB collegato.

* Questa porta non supporta la comunicazione dati USB.

Consultare 3.7 Porta di alimentazione USB

ATTENZIONE

■ Questa porta non supporta la comunicazione dati USB.
■ A seconda del dispositivo USB da utilizzare, l'alimentazione potrebbe risultare impossibile. In questo caso, utilizzare l'alimentatore CA dedicato o il caricabatterie del dispositivo.
- Con questo prodotto non è incluso un cavo USB per l'alimentazione. Utilizzare un cavo USB disponibile in commercio o il cavo in dotazione con il dispositivo USB.

3.8 Collegamento del cassetto-cassa

1. Spegnere la stampante.
2. Controllare l'orientamento del connettore del cavo di estrazione del cassetto-cassa e collegarlo alla presa corrispondente sul retro della stampante.
3. Togliere la vite del filo di massa.
4. Avvitare il filo di massa del cassetto-cassa al corpo della stampante.

1. Connettore di estrazione del cassetto-cassa
2. Connettore del cavo di estrazione del cassetto-cassa
3. Filo di massa
4. Vite per filo di massa

ATTENZIONE

■ Collegare esclusivamente il cavo di estrazione del cassetto-cassa a questo connettore (non collegare una linea telefonica).
■ I segnali non possono essere inviati dal connettore di estrazione del cassetto-cassa durante la stampa.
■ Per collegare o scollegare il cavo di estrazione del cassetto-cassa, tenere il connettore perpendicolare e diritto. Tenendolo inclinato, il connettore potrebbe non collegarsi correttamente.

(1) Configurazione dei pin del connettore

N. Segnale Funzione
1 FG Massa (Frame Ground)
2 DRAWER1 Segnale di comando cassetto-cassa 1
3 DRSW Ingresso commutatore cassetto-cassa
4 VDR Alimentazione elettrica di comando cassetto-cassa
5 DRAWER2 Segnale di comando cassetto-cassa 2
6 GND Massa segnale (massa comune sui circuiti)

Connettore applicabile: RJ-11

(2) Caratteristiche elettriche

1) Tensione di comando: 24 V CC
2) Corrente di comando: Max. 1 A circa (non deve superare i 510 ms)
3) Segnale DRSW: Livelli segnale: "L" = da 0 a 0,5 V, "H" = da 3 a 5 V

(3) Segnale DRSW

È possibile verificarne lo stato tramite comandi.

(4) Circuito di comando

Connettore di estrazione del cassetto-cassa

ATTENZIONE

■ I cassetti 1 e 2 non possono essere azionati contemporaneamente.
Il solenoide utilizzato per il cassetto-cassa deve essere a 24 Ω o superiore. La corrente non deve mai superare 1 A. Una corrente eccessiva potrebbe danneggiare o bruciare i circuiti.

3.9 Precauzioni per l'installazione della stampante

La stampante può essere posizionata solo orizzontalmente. Non può essere posizio- nata verticalmente o a parete.

Posizione orizzontale Posizione verticale

Non utilizzare la stampante nelle seguenti condizioni:

■ Evitare luoghi soggetti a vibrazioni o instabilità.
■ Punti molto sporchi o polverosi.
■ Evitare luoghi in cui la stampante non si trova perfettamente in piano.
- La stampante può cadere e provocare lesioni.
• La qualità di stampa può peggiorare.
■ Orientamento diverso da quello prescritto.
- Possono verificarsi malfunzionamenti, guasti o scosse elettriche.

3.10 Regolazione del sensore di quasi-fine carta

Cambiare l'impostazione del sensore di quasi-fine carta per regolare la posizione nella quale si rileva lo stato di quasi-fine carta.

1. Premere delicatamente il sensore quasi fine carta con il dito.

2. Tenere premuto il sensore quasi fine carta e spostarlo a sinistra e a destra. Le posizioni del sensore per i vari diametri di rotoli di carta utilizzati sono illustrate di seguito.

(Unità: mm)

Posizione del sensore	Diametro esterno rotolo di carta quando è rilevato quasi fine carta	Diametro esterno/interno dell'anima del rotolo di carta
1* Circa ø22,0 ø18/ø12
2 Circa ø25,0 ø18/ø12
3 Circa ø29,0 ø18/ø12
4 Circa ø34,0 ø18/ø12

Note:

*La posizione del sensore all'uscita dalla fabbrica. Tuttavia, le impostazioni di fabbrica possono variare a seconda del mercato di destinazione.

ATTENZIONE

Il diametro del rotolo di carta che è rilevato corrisponde a una stima. Si possono verificare delle variazioni a seconda della carta.

3.11 Caricamento della carta

1. Accendere la stampante.
2. Abbassare la leva di apertura del coperchio per aprire il coperchio carta.

Quando si preme verso il basso, prestare attenzione a non incastrare le dita nello spazio sotto la leva.

1. Caricare il rotolo di carta in modo che il lato stampabile sia rivolto verso l'alto, come indicato dalla freccia A.
2. Tenendola dritta, estrarre la carta di qualche centimetro nel senso indicato dalla freccia B.
3. Chiudere il coperchio carta fino bloccarlo con uno scatto. La carta avanza e viene tagliata automaticamente (se è attiva l'impostazione di fabbrica).

■ Aprendo il coperchio carta, prestare attenzione a non toccare l'ingresso della lama della taglierina automatica.
■ La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
■ Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
■ Utilizzare esclusivamente i rotoli di carta specificati.
■ Verificare che il rotolo di carta sia installato correttamente.
■ Se la carta è inclinata e non esce diritta dal coperchio carta, aprirlo e raddrizzarla.
Se si apre il coperchio per caricare la carta, estrarla sempre di qualche centimetro dalla stampante tenendola dritta.
■ Premere al centro del coperchio carta per chiuderlo saldamente.
■ Prestare attenzione ai tagli della carta durante il caricamento.

Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE

3.12 Divisorio per rotolo carta di larghezza 58 mm

1. Spegnere la stampante.
2. Abbassare la leva di apertura del coperchio per aprire il coperchio carta.
3. Inserire il divisorio in dotazione nella scanalatura. Quando si utilizza un rotolo di carta di larghezza 80 mm, rimuovere il divisorio.
4. Modificare la larghezza dell'area di stampa consultando "Impostazione manuale dei memory switch" alla Sezione 5.3.

Consultare 5.3 Impostazione manuale dei memory switch

■ Quando si utilizzano supporti di larghezza 58 mm, montare sempre il divisorio.
■ Aprendo il coperchio carta, prestare attenzione a non toccare l'ingresso della lama della taglierina automatica.
■ La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
■ Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
■ Quando si utilizza carta di larghezza 58 mm, utilizzare la stampante esclusivamente per tale formato.
La stampante potrebbe non alimentare la carta o stampare correttamente se viene impostata la larghezza di 80 mm dopo aver utilizzato carta da 58 mm.

Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE

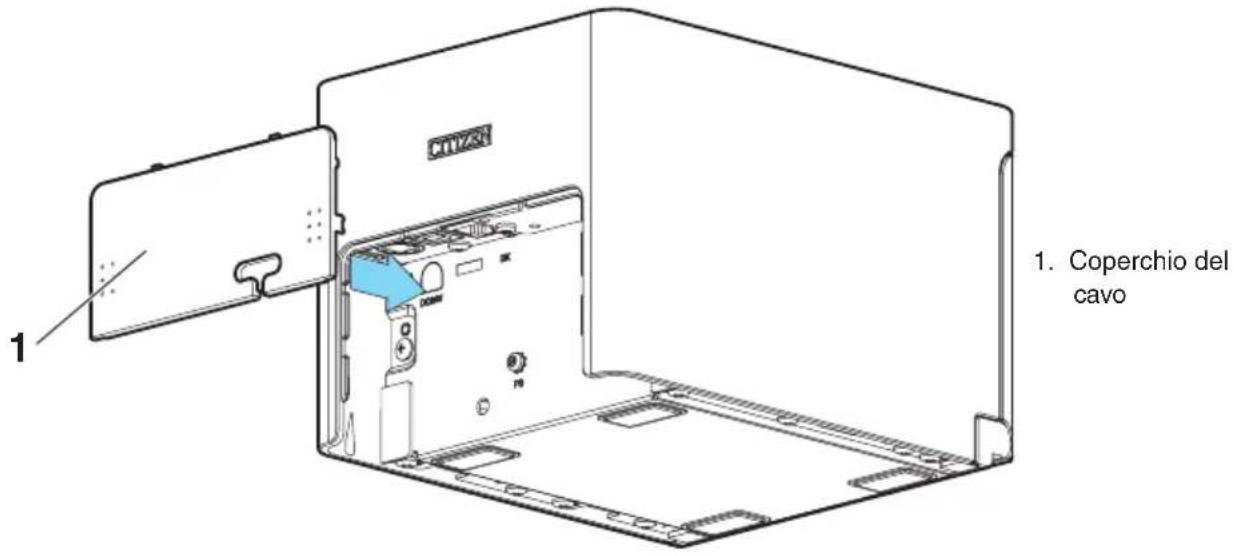

3.13 Montaggio del coperchio del cavo

- Allineare le linguette della copertura del cavo con le scanalature sull'unità principale della stampante, quindi inserirle.

3.14 Precauzioni per la creazione di applicazioni e funzioni pratiche

Se la stampa avviene dopo il taglio parziale e lo strappo della carta, la parte alta della stampa successiva può risultare distorta.

Per la stampa dopo il taglio, si consiglia di stampare con la prima riga vuota.

Se si utilizza un'interfaccia seriale con bassa velocità di trasmissione dati, sulla stampa di grafici o testi graduati che richiedono una maggiore quantità di dati possono compa- rire strisce.

Le interfacce USB sono suscettibili agli effetti delle interferenze elettromagnetiche ambientali.

In tal caso, utilizzare un cavo con nuclei in ferrite su entrambe le estremità, molto efficace per eliminare le interferenze elettromagnetiche.

3.15 Sito per il download di file utili

Dal seguente sito è possibile visualizzare informazioni per l'assistenza e scaricare gli ultimi documenti, driver, utility, ecc.

http://www.citizen-systems.co.jp/support/download/printer/ct-s751/

4. MANUTENZIONE E ASSISTENZA

4.1 Pulizia periodica

Se la testina di stampa o il piatto sono sporchi, la qualità di stampa può risultare inferiore o posso verificarsi malfunzionamenti. Si raccomanda pertanto di pulire periodicamente la stampante (ogni 2 o 3 mesi) come indicato di seguito.

1. Spegnere la stampante.
2. Abbassare la leva di apertura del coperchio per aprire il coperchio carta.
3. Attendere il raffreddamento della testina di stampa per qualche minuto.
4. Passare un batuffolo di cotone inumidito con alcol etilico per eliminare lo sporco e la polvere presenti sulla testina di stampa e il piatto.

1. Testina di stampa
2. Piatto

ATTENZIONE

■ Aprendo il coperchio carta, prestare attenzione a non toccare l'ingresso della lama della taglierina automatica.
■ La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
■ Non toccare mai la testina di stampa a mani nude o con oggetti metallici.

Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE

4.2 Eliminazione degli errori della taglierina

Se durante il taglio automatico la taglierina si arresta con la lama in posizione aperta a causa dell'ingresso di corpi estranei, inceppamenti, ecc., CUTTER LED lampeggia. Correggere gli errori della taglierina con la seguente procedura.

1. Accendere la stampante.
2. Abbassare la leva di apertura del coperchio per aprire il coperchio carta.
3. Rimuovere la carta inceppata, compresi eventuali pezzi di carta strappati (togliere anche il rotolo di carta dal supporto).
4. Ricaricare il rotolo di carta e chiudere il coperchio carta.

ATTENZIONE

■ Aprendo il coperchio carta, prestare attenzione a non toccare l'ingresso della lama della taglierina automatica.
■ La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
■ Non toccare mai la testina di stampa a mani nude o con oggetti metallici.

Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE

4.3 Autodiagnosi

È possibile utilizzare l'autodiagnosi per rilevare eventuali problemi della stampante.

Esecuzione dell'autodiagnosi

1. Con la carta caricata, tenere premuto il pulsante FEED e accendere la stampante.
2. Tenere premuto il pulsante FEED per circa un secondo fino ad azionare il cicalino. Rilasciare il pulsante per avviare l'autodiagnosi. La stampante stampa il nome del modello, la versione, le impostazioni dei memory switch e i font incorporati.

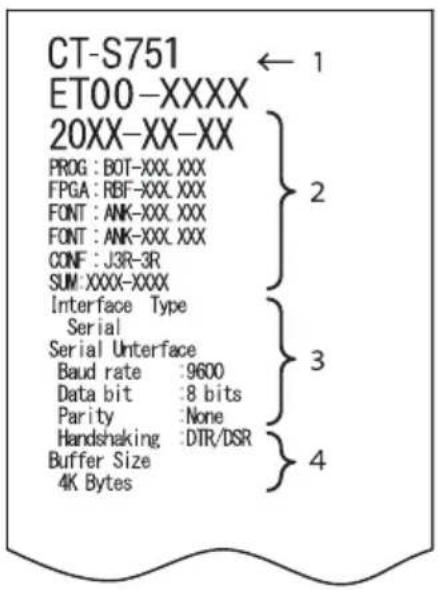

1. Nome e tipo stampante
2. Versione del firmware
3. Impostazioni interfaccia
4. Dimensione buffer

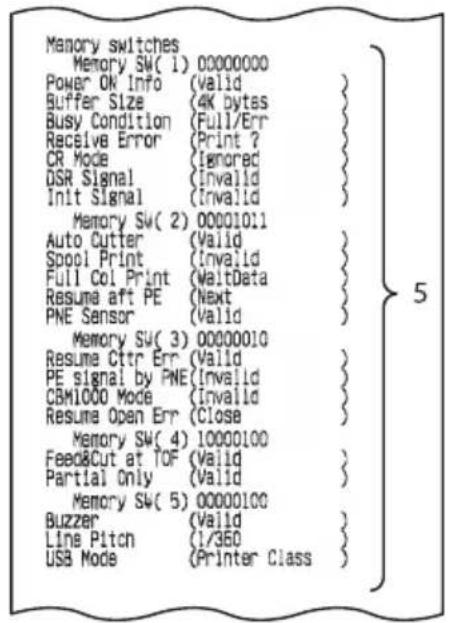

5. Impostazioni dei memory switch

4.4 Stampa della copia del contenuto memoria esadecimale

Stampa dei dati ricevuti in esadecimali. Se si riscontrano problemi come dati mancanti o duplicati, questa funzione permette di verificare la corretta ricezione dei dati sulla stampante.

Stampa della copia del contenuto memoria esadecimale

1. Caricare la carta.
2. Con il coperchio carta aperto, tenere premuto il pulsante FEED mentre si accende la stampante. Tenere premuto il pulsante FEED fino a quando POWER LED inizia a lam-peggiare, quindi chiudere il coperchio carta.
3. La stampante stampa “HEX dump print mode” (modalità di stampa della copia del contenuto memoria esadecimale), quindi stampa tutti i dati ricevuti sotto forma di numeri esadecimali e caratteri.

Arresto della stampa della copia del contenuto memoria esadecimale

Per arrestare la stampa, eseguire una delle seguenti operazioni.

• Premere tre volte il pulsante FEED
• Spegnere la stampante
• Ricevere un comando di reset da un'interfaccia

ATTENZIONE

■ La stampante stampa “.” se non trova un carattere corrispondente ai dati.
■ Nessun comando funziona durante la stampa della copia del contenuto memoria esadecimale.
Se i dati di stampa non riempiono una riga completa, premere il pulsante FEED per far avanzare la carta.

Esempio di stampa

HEX dump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg.....

.....DO DO DO

4.5 Indicazioni di errore

● Fine carta, quasi fine carta

La fine del rotolo di carta viene rilevato in due fasi: quasi-fine carta e fine carta. Se si rileva un quasi fine carta il PAPER LED lampeggia. Predisporre un rotolo di carta nuovo.

Se si rileva fine carta il PAPER LED lampeggia e il cicalino emette un suono.

Caricare un rotolo di carta nuovo. Le configurazioni dei memory switch possono essere utilizzate per disattivare il cicalino.

- Coperchio aperto

Se il coperchio è aperto, COVER LED si accende e il cicalino suona.

A seconda dell'impostazione del memory switch, il cicalino potrebbe non suonare. Non aprire il coperchio durante la stampa. Se il coperchio viene aperto accidentalmente, COVER LED lampeggia. Controllare la carta, estrarla di qualche centimetro dalla stampante tenendola dritta e chiudere il coperchio. La stampa riprende. A seconda dell'impostazione del memory switch, per riprendere la stampa potrebbe essere necessario inviare un comando.

- Errore taglierina

Se la taglierina automatica non si può muovere per un inceppamento o per cause simili, il CUTTER LED lampeggia e il cicalino suona. Eliminare la causa del problema e premere il pulsante FEED. Se la taglierina automatica ancora non si sposta ed è impossibile aprire il coperchio carta, vedere “Eliminazione degli errori della taglierina”.

Consultare 4.2 Eliminazione degli errori della taglierina

- Testina di stampa calda

Quando si stampano caratteri ad alta densità, immagini scure o si stampa per periodi prolungati in un ambiente caldo, la temperatura della testina di stampa aumenta. Se la temperatura della testina di stampa supera un limite prestabilito, la stampante cessa di funzionare ed aspetta fino a che la temperatura della testina di stampa si abbassa. Quando ciò si verifica, il PAPER LED, il CUTTER LED e il COVER LED lampeggiano. La stampa riprende automaticamente quando la testina di stampa si raffredda.

Di seguito vengono riportati i display di stato per vari messaggi.

Stato PAPER	LED CUTTER LED	COVER LED SERVICE	LED Cicalino*1
Quasi-fine carta		Spento Spento	Spento No
Fine carta Acceso Spento	Spento Spento	Sì*2
Coperchio aperto*3 Spento	Spento Spento	Acceso Spento	Sì*2
Coperchio aperto II*4	Spento Spento			Spento Sì*2
Dispositivo di taglio bloccato	Spento		Spento Spento	Sì
Errore di tensione bassa				Spento No
Errore di tensione alta	Spento Spento	Spento			No
Errore sistema Spento	Spento Spento				No
Errore di memoria	Spento Spento	Spento			No
Testina di stampa calda				Spento No

Note:

*1: Il cicalino suona se si imposta MSW5-1 (impostazione cicalino) su ON.

*2: MSW10-5 (evento cicalino) può essere configurato per disattivare il cicalino.

*3: Indicato quando un coperchio è aperto in stand-by.

*4: Indicato quando un coperchio è aperto in stand-by.

4.6 Inceppamenti carta

Evitare ostruzioni dell'uscita della carta e inceppamenti nell'area circostante durante la stampa.

Se la carta non fuoriesce dalla stampante, si arrotola sul piatto interno e provoca un errore.

Se la carta si avvolge intorno al piatto, aprire il coperchio carta ed estrarla con cura.

4.7 Precauzioni per l'esecuzione della stampa a velocità variabile

Quando si esegue una stampa a velocità variabile, potrebbero comparire righe bianche o la carta potrebbe non avanzare, a seconda delle condizioni di stampa. Per prevenire questi problemi, cambiare le seguenti impostazioni dei memory switch.

1. Abilitare MSW2-3 (buffering).
2. Aumentare la velocità in baud di MSW7-1 (velocità in baud seriale).
3. Impostare un livello più basso per MSW10-2 (velocità di stampa).

ATTENZIONE

A seconda della velocità di trasmissione dell'interfaccia seriale, della temperatura ambiente, della quantità di dati di stampa e altri fattori, la modifica delle suddette impostazioni potrebbe non eliminare i problemi.

5. ALTRO

5.1 Viste e dimensioni esterne

(Unità: mm)

5.2 Carta per la stampa

Utilizzare la carta indicata nella tabella seguente o carta di qualità equivalente.

Tipo di carta Nome del prodotto
Rotolo di carta ter-mica consigliato	Nippon Paper TP50KR-2Y, TP50KJ-R, TL69KS-LHOji Paper PD150R, PD160R, PD160R-63Mitsubishi Paper Mills HP220AB-1, P220ABKoehler KT48-FA

(Unità: mm)

Spessore della carta (μm) Da 53 a 85
Diametro interno dell’anima del rotolo d (mm) ø12
Diametro esterno dell’anima del rotolo D (mm) ø18

ATTENZIONE

Utilizzare carta termica arrotolata come segue:

■ Non corrugata e fissata strettamente all'anima del rotolo.
■ Non piegata.
■ Non incollata all'anima del rotolo.
■ Arrotolata con il lato di stampa rivolto all'esterno.

5.3 Impostazione manuale dei memory switch

I memory switch sono utilizzati per configurare diverse impostazioni della stampante e possono essere impostati manualmente oppure tramite utility o comandi. Questa sezione spiega come eseguire le impostazioni manuali.

Per maggiori informazioni su come impostare i memory switch tramite comandi, vedere Riferimento Comandi.

Modalità Quick setting

Le impostazioni dei memory switch per costruttore, modello, larghezza carta e spaziatura carattere di una stampante sostitutiva possono essere impostate contemporaneamente con le configurazioni ottimali.

Configurare confermando le opzioni selezionate sulla stampa.

1. Caricare la carta.
2. Con il coperchio carta aperto, tenere premuto il pulsante FEED e accendere la stampante.
3. Premere il pulsante FEED tre volte e chiudere il coperchio carta.

La stampante accede alla modalità quick setting dei memory switch.

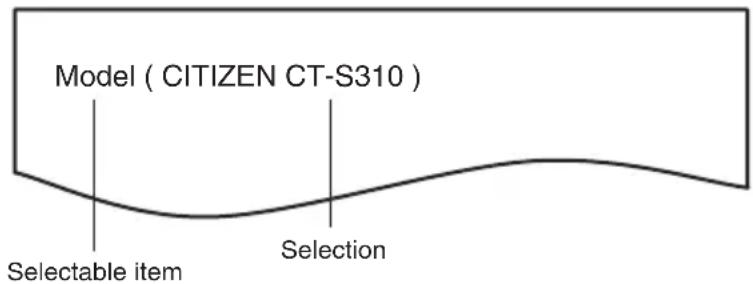

Vengono stampati l'opzione selezionabile "Model" e la selezione.

1. Premere il pulsante FEED.

Viene stampata una selezione nell'ordine ciclico ogni qualvolta si preme il pulsante FEED.

Premere il pulsante FEED finché la selezione desiderata non viene stampata.

1. Premere il pulsante FEED per almeno due secondi.

La selezione è impostata.

In caso di altra opzione selezionabile, questa verrà stampata insieme alla selezione.

1. Ripetere i passaggi 4 e 5 per selezionare e impostare modello, larghezza carta, spazia-tura carattere (solo EPSON T88).

Quando tutte le opzioni sono state impostate, viene stampato "Save To Memory".

1. Premere il pulsante FEED per almeno due secondi.

Le impostazioni modificate del memory switch vengono salvate e stampate su un elenco.

Al termine della stampa la stampante esce dalla modalità quick setting.

Opzione selezionata

Manufacturer	Paper width	Character space	MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
CITIZEN CT-S310	58 mm - WaitData Invalid 384 dots		-
	80 mm - WaitData Invalid 576 dots		-
EPSON T88	58 mm	0 dot WaitData Invalid 360 dots 0	dot
		1 dot WaitData Invalid 390 dots 1	dot
	80 mm	0 dot WaitData Invalid 512 dots 0	dot
		1 dot WaitData Invalid 546 dots 1	dot
EPSON 203dpi	80 mm - WaitData Invalid 576 dots		0 dot
	58 mm - WaitData Invalid 420 dots		-

Impostazioni automatiche dei memory switch

Modalità di configurazione individuale

Configura i memory switch individualmente.

Eseguire la configurazione verificando la funzione e le impostazioni dei memory switch sulla stampa.

1. Caricare la carta.
2. Con il coperchio carta aperto, tenere premuto il pulsante FEED e accendere la stampante.
3. Premere il pulsante FEED due volte e chiudere il coperchio carta.

La stampante accede alla modalità di configurazione individuale dei memory switch.

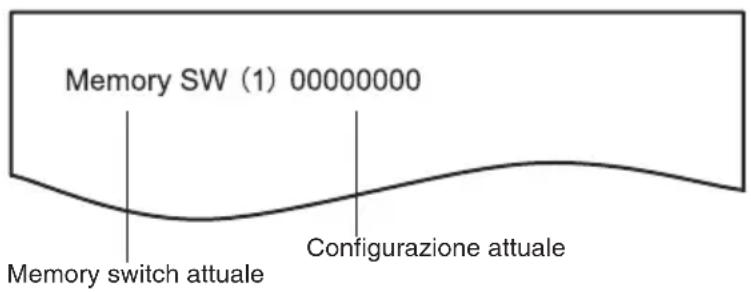

La stampante stampa “Memory SW (1)” e la configurazione attuale, 0 (off) o 1 (on).

(Le impostazioni correnti per i memory switch da 7 a 13 non vengono stampate).

1. Premere il pulsante FEED.

A ogni pressione del pulsante FEED, l'elenco dei memory switch scorre ciclicamente nel seguente ordine: "Memory SW (1)" > "Memory SW (2)" > ..."Memory SW (11)" o "Memory SW (13)" > "Save To Memory" > "Memory SW (1)".

Premere il pulsante FEED fino a quando viene stampato il numero del memory switch che si desidera modificare.

1. Premere il pulsante FEED per almeno due secondi.

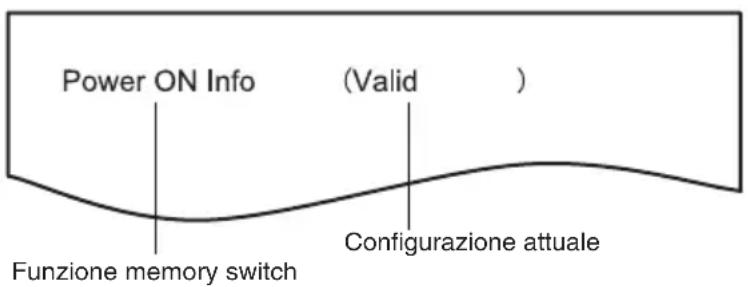

A ogni pressione del pulsante FEED per almeno due secondi, viene stampata l'impostazione del memory switch secondo l'ordine ciclico.

Premere il pulsante FEED per almeno due secondi per scorrere l'elenco fino a quando viene stampata la funzione del memory switch che si desidera modificare.

1. Premere il pulsante FEED.

A ogni pressione del pulsante FEED nell'ordine ciclico viene stampata un'impostazione.

Durante la stampa delle impostazioni correnti, COVER LED si accende.

Premere il pulsante FEED fino a quando viene stampata l'impostazione desiderata.

1. Premere il pulsante FEED per almeno due secondi.

Le impostazioni selezionate vengono applicate.

Quindi, vengono stampate la funzione e le impostazioni del memory switch successivo.

1. Ripetere i passaggi da 5 a 7 per modificare le varie funzioni del numero corrente di memory switch.
2. Aprire e chiudere il coperchio carta.

Vengono stampate le impostazioni del memory switch modificate.

1. Ripetere i passaggi da 4 a 9 per modificare le funzioni di un numero diverso di memory switch.
2. Premere il pulsante FEED fino a quando viene stampato "Save To Memory".
3. Premere il pulsante FEED per almeno due secondi.

Le impostazioni modificate del memory switch vengono salvate e stampate su un elenco.

Al termine della stampa, la stampante esce dalla modalità di configurazione individuale.

Inizializzazione dei memory switch

Riporta tutti i memory switch ai valori predefiniti di fabbrica.

1. Effettuare i passaggi da 1 a 3 della procedura per accedere alla modalità di configurazione individuale.
2. Premere il pulsante FEED fino a quando viene stampato "Save To Memory".
3. Aprire il coperchio carta.
4. Premere il pulsante FEED per almeno due secondi.

Tutti i memory switch tornano ai valori predefiniti di fabbrica.

1. Chiudere il coperchio carta.

La funzione di ciascun memory switch viene indicata nella tabella seguente (i valori ombreggiati corrispondono alle impostazioni di fabbrica).
