MANUALE UTENTE EasyRoll WAGNER

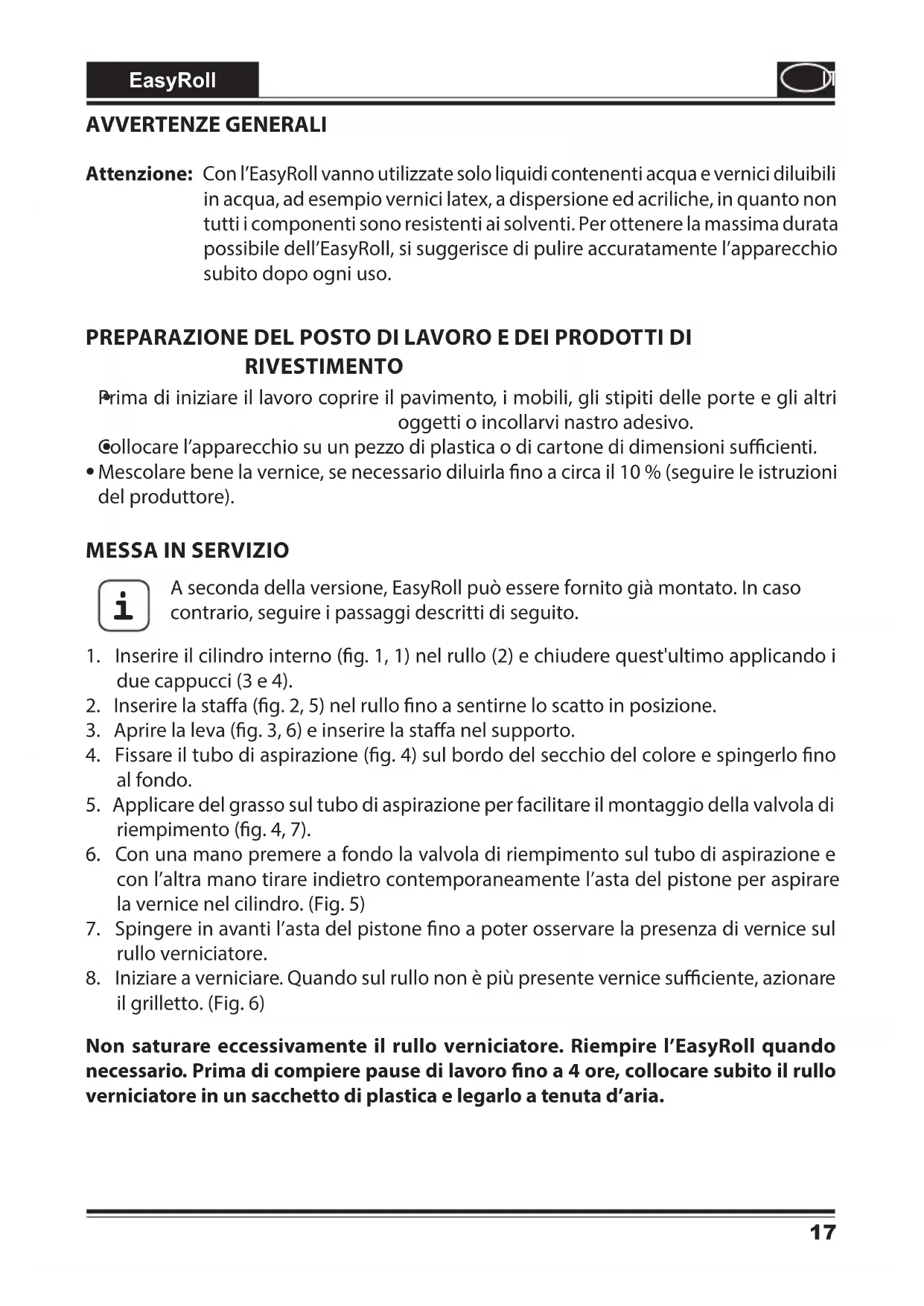

Prima di iniziare il lavoro coprire il pavimento, i mobili, gli stipiti delle porte e gli altri Prima di iniziare il lavoro coprire il pavimento, i mobili, gli stipiti delle porte e gli altri oggetti o incollarvi nastro adesivo. oggetti o incollarvi nastro adesivo.

Collocare l’apparecchio su un pezzo di plastica o di cartone di dimensioni sucienti. Collocare l’apparecchio su un pezzo di plastica o di cartone di dimensioni sucienti.

Mescolare bene la vernice, se necessario diluirla no a circa il 10 % (seguire le istruzioni del produttore).

A seconda della versione, EasyRoll può essere fornito già montato. In caso contrario, seguire i passaggi descritti di seguito.

1. Inserire il cilindro interno (g. 1, 1) nel rullo (2) e chiudere quest'ultimo applicando i

due cappucci (3 e 4).

2. Inserire la staa (g. 2, 5) nel rullo no a sentirne lo scatto in posizione.

3. Aprire la leva (g. 3, 6) e inserire la staa nel supporto.

4. Fissare il tubo di aspirazione (g. 4) sul bordo del secchio del colore e spingerlo no

5. Applicare del grasso sul tubo di aspirazione per facilitare il montaggio della valvola di

riempimento (g. 4, 7).

6. Con una mano premere a fondo la valvola di riempimento sul tubo di aspirazione e

con l’altra mano tirare indietro contemporaneamente l’asta del pistone per aspirare la vernice nel cilindro. (Fig. 5)

7. Spingere in avanti l’asta del pistone no a poter osservare la presenza di vernice sul

8. Iniziare a verniciare. Quando sul rullo non è più presente vernice suciente, azionare

il grilletto. (Fig. 6) Non saturare eccessivamente il rullo verniciatore. Riempire l’EasyRoll quando Non saturare eccessivamente il rullo verniciatore. Riempire l’EasyRoll quando necessario. Prima di compiere pause di lavoro no a 4 ore, collocare subito il rullo necessario. Prima di compiere pause di lavoro no a 4 ore, collocare subito il rullo verniciatore in un sacchetto di plastica e legarlo a tenuta d’aria.verniciatore in un sacchetto di plastica e legarlo a tenuta d’aria.18 EasyRoll

PULIZIA Per la pulizia utilizzare solo acqua. Si raccomanda di usare acqua tiepida con una piccola quantità di detersivo per stoviglie.

Spingere indietro l’asta del pistone per riaspirare nel cilindro la vernice che si trova nella staa del rullo. (Fig. 7)

2. Applicare l’EasyRoll con la valvola di riempimento sul tubo di aspirazione e spingere

avanti l’asta del pistone. (Fig. 8) La vernice residua viene rimandata nel recipiente.

3. Togliere il rullo dalla staa (g. 9). Se necessario, esercitare dei colpi leggeri sul bordo

del rullo per allentarlo. Fare attenzione a non colpire il cappuccio interno per evitare danneggiamenti.

6. Lavare con acqua il rullo, il cilindro interno e i cappucci.

Lavare in successione il tubo di aspirazione, la staa del rullo e la valvola di riempimento, immergendo le parti in un secchio con acqua e azionando avanti e indietro l'asta del pistone per 5 volte circa (g. 12, 13 e 14). MAGAZZINAGGIO

Ruotare in senso antiorario il dado a risvolto grande davanti all’impugnatura e toglierlo. (Fig. 15) Estrarre il pistone dal cilindro della vernice.

2. Ingrassare uniformemente gli O-Ring sulla parte anteriore del pistone. (Fig. 16)

Pulire ed ingrassare accuratamente gli altri punti indicati della staa del rullo. (Fig. 17)

4. Ingrassare i due cappucci, quindi rimontare il rullo e la staa. (Fig. 18)

PROBLEMA CAUSA SOLUZIONE

A. Dalla staa del rullo fuoriesce vernice

1) Guarnizione montata

capovolta sulla staa del rullo

2) Le parti o gli elementi di

collegamento del rullo non sono stati lavati correttamente

3) Residui di vernice sui raccordi

4) Il rullo verniciatore è usurato

5) Il cilindro interno o il

cappuccio è usurato o danneggiato

6) La staa del rullo è usurata

1) Ruotare la guarnizione

2) Pulire ed ingrassare

(vedere le sezioni "Lavaggio" e "Custodia")

3) Pulire i raccordi

4) Sostituire il rullo

5) Sostituire il cilindro

interno o il cappuccio

pistone non sono ingrassati

1) Ingrassare gli O-Ring

C. Il cilindro della vernice non può essere riempito di vernice o la valvola perde

1) Residui di vernice nella valvola

1) Inserire il tubo di

aspirazione nella valvola di riempimento e ruotare ripetutamente per staccare i residui di vernice.

2) Se il problema persiste,

pulire la valvola di riempi- mento come descritto nel seguito

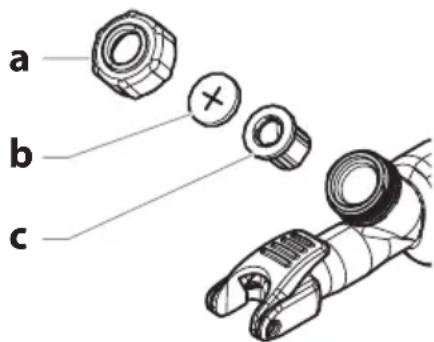

1) Svitare il dado a risvolto (a) della valvola di

riempimento ruotandolo in verso antiorario.

2) Togliere la rondella (b) e la valvola di gomma (c) dal

corpo della valvola.

3) Pulire accuratamente i componenti con acqua.

4) Fare asciugare tutte le parti prima del rimontaggio.

Ingrassare la punta della valvola di gomma (c) con della vaselina.

6) Rimontare la valvola di gomma (c) e la rondella (b).

7) Riavvitare il dado a risvolto (a) sul corpo della valvola.

Elenco dei componenti (g. 19) Pos. Descrizione N° art. Quantità 1,3,5 Rullo interno e cappuccio 2422071 1 2 Rullo verniciatore 12 mm Rullo verniciatore 20 mm (accessori)

4 Staa del rullo 2422073 1 6,7,8 Dado a risvolto, rondella, valvola di gomma* 2325721 1 9 O-Ring 2326966 2 10 Sistema di aspirazione 2423178 1 Attenzione: Se, dopo un lungo uso, l’asta del pistone diventa dura durante il riempimento, applicare un’abbondante quantità di vaselina sugli O-Ring dell’estremità anteriore dell’asta del pistone. Insieme al prodotto viene fornita una confezione di vaselina. Avvertenza importante sulla responsabilità sul prodotto! Ai sensi di un decreto UE in vigore dal 01.01.1990, il costruttore è responsabile del suo prodotto solo se tutti i suoi componenti sono stati prodotti dallo stesso costruttore o se20 EasyRoll
