EasyRoll - Farbroller WAGNER - Kostenlose Bedienungsanleitung

Produkttyp	Manuelle Farbrolle
Marke	Wagner
Modell	EasyRoll
Verwendung	Auftragen von Wasserfarben (Latex, Dispersions-, Acrylfarbe)
Kompatible Farbtypen	Nur Wasserfarben (lösungsmittelfrei)
Walzenstärke (Standard)	12 mm
Walzenstärke (Option)	20 mm
Antrieb	Manuell (Kolbenpumpe)
Reinigung	Mit heißem Wasser und Reinigungsmittel sofort nach Gebrauch
Empfohlene Schmierung	Vaseline auf den O-Ringen des Kolbens
Hauptmaterialien	Kunststoff, Gummi, Metall (Bügel)
Sicherheit	Lösungsmittelhaltige Farben nicht verwenden; Boden und Möbel schützen
Mitgeliefertes Zubehör	Innenwalze, Walze 12 mm, Bügel, Saugrohr, Vaselinebeutel
Ersatzteile verfügbar	Ja (Referenzen in der Anleitung: Innenwalze 2422071, Walze 0998230 usw.)
Garantie	3 Jahre + 1 Jahr nach Online-Registrierung
Hersteller	J. Wagner GmbH, Deutschland
Kundendienst (Frankreich)	12 Avenue des Tropiques, Z.A. de Courtaboeuf, 91978 Les Ulis Cedex
Seitenzahl der Anleitung	40 Seiten

Häufig gestellte Fragen - EasyRoll WAGNER

Wie bereite ich den Arbeitsplatz vor der Verwendung des EasyRoll vor?

Bedecken Sie Boden, Möbel und Türrahmen mit Plastik oder Karton. Stellen Sie das Gerät auf ein Stück Plastik oder Karton. Rühren Sie die Farbe gut um und verdünnen Sie sie bei Bedarf (max. 10 %).

Wie nehme ich den EasyRoll in Betrieb?

Setzen Sie die Innenwalze in die Farbwalze ein und verriegeln Sie sie mit den beiden Klappen. Drücken Sie den Walzenbügel in die Walze, bis er einrastet. Öffnen Sie den Hebel und drücken Sie den Bügel in die Halterung. Befestigen Sie das Saugrohr am Rand des Farbtopfs.

Wie sauge ich Farbe in den Zylinder?

Drücken Sie das Füllventil auf das Saugrohr und ziehen Sie die Kolbenstange gleichmäßig zurück, um Farbe anzusaugen. Drücken Sie dann die Stange nach vorne, bis Farbe auf der Walze erscheint.

Wie reinige ich das Gerät nach Gebrauch?

Ziehen Sie die Kolbenstange zurück, um die Farbe wieder in den Zylinder anzusaugen. Setzen Sie das Gerät auf das Saugrohr und drücken Sie den Kolben, um die Farbe zurück in den Topf zu befördern. Entfernen Sie die Walze, hebeln Sie die Klappen auf, nehmen Sie die Innenwalze heraus und reinigen Sie alle Teile mit heißem Wasser und etwas Reinigungsmittel.

Wie lagere ich den EasyRoll?

Lösen Sie die Überwurfmutter vor dem Griff durch Drehen gegen den Uhrzeigersinn und ziehen Sie den Kolben heraus. Schmieren Sie die O-Ringe vorne am Kolben mit Vaseline. Reinigen und schmieren Sie den Walzenbügel und die Klappen und bauen Sie alles wieder zusammen.

Was tun, wenn Farbe aus dem Walzenbügel austritt?

Mögliche Ursachen: Dichtung falsch herum montiert, Teile nicht richtig gereinigt, Farbreste an den Verbindungen, abgenutzte Walze. Lösungen: Dichtung drehen, Teile reinigen und schmieren, Walze bei Bedarf ersetzen.

Was tun, wenn die Kolbenstange klemmt?

Die O-Ringe der Kolbenstange sind nicht geschmiert. Einfach mit Vaseline schmieren.

Was tun, wenn sich der Farbzylinder nicht füllt oder das Ventil undicht ist?

Stecken Sie das Saugrohr in das Füllventil und drehen Sie es mehrmals, um Farbreste zu lösen. Wenn das Problem weiterhin besteht, bauen Sie das Ventil aus: Öffnen Sie die Überwurfmutter, entfernen Sie die Sicherungsscheibe und das Gummiventil, reinigen Sie mit Wasser, trocknen Sie, schmieren Sie das Ventil mit Vaseline und bauen Sie es wieder ein.

Welche Farben können mit dem EasyRoll verwendet werden?

Nur wässrige Flüssigkeiten und Wasserfarben wie Latex-, Dispersions- und Acrylfarben. Keine lösungsmittelhaltigen Farben verwenden.

Welche Garantie hat der EasyRoll?

Gesetzliche Garantie von 3 Jahren, verlängerbar um 1 Jahr, wenn das Produkt innerhalb von 4 Wochen nach dem Kauf auf der Wagner-Website registriert wird. Die Garantie deckt Material- und Montagefehler ab, nicht jedoch Verschleiß, gewerbliche Nutzung oder Schäden durch unsachgemäße Wartung.

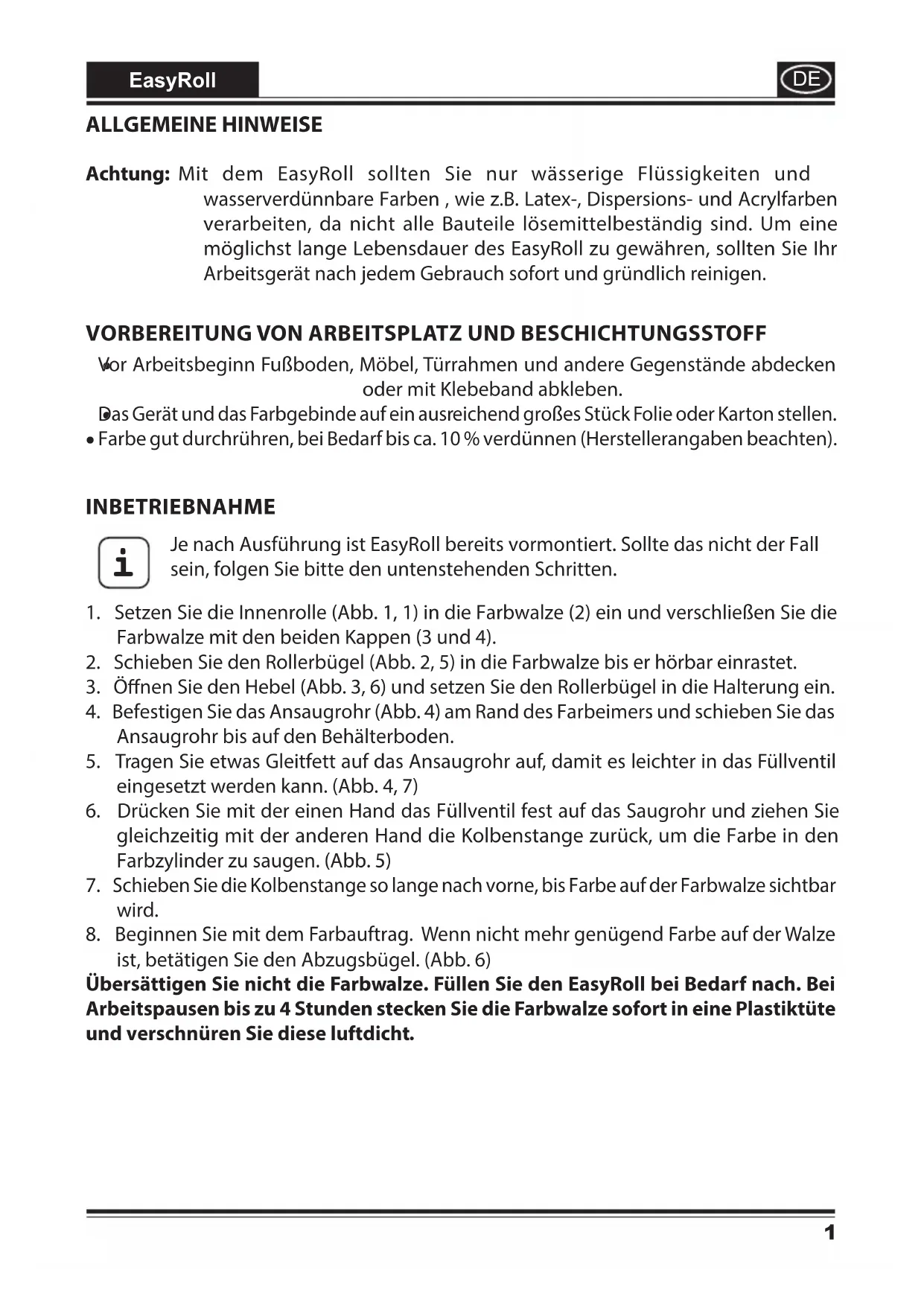

BEDIENUNGSANLEITUNG EasyRoll WAGNER

Achtung: Mit dem EasyRoll sollten Sie nur wässerige Flüssigkeiten und wasserverdünnbare Farben, wie z.B. Latex-, Dispersions- und Acrylfarben verarbeiten, da nicht alle Bauteile lösemittelbeständig sind. Um eine möglichst lange Lebensdauer des EasyRoll zu gewähren, sollten Sie Ihr Arbeitsgerät nach jedem Gebrauch sofort und gründlich reinigen.

VORBEREITUNG VON ARBEITSPLATZ UND BESCHICHTUNGSSTOFF

Vor Arbeitsbeginn Fußboden, Möbel, Türrahmen und andere Gegenstände abdecken oder mit Klebeband abkleben.

Das Gerät und das Farbgebinde auf ein ausreichend großes Stück Folie oder Karton stellen.

- Farbe gut durchrühren, bei Bedarf bis ca. 10 % verdünnen (Herstellerangaben beachten).

INBETRIEBNAHME

Je nach Ausführung ist EasyRoll bereits vormontiert. Sollte das nicht der Fall sein, folgen Sie bitte den untenstehenden Schritten.

1. Setzen Sie die Innenrolle (Abb. 1, 1) in die Farbwalze (2) ein und verschließen Sie die Farbwalze mit den beiden Kappen (3 und 4).
2. Schieben Sie den Rollerbügel (Abb. 2, 5) in die Farbwalze bis er hörbar einrastet.
3. Öffnen Sie den Hebel (Abb. 3, 6) und setzen Sie den Rollerbügel in die Halterung ein.
4. Befestigen Sie das Ansaugrohr (Abb. 4) am Rand des Farbeimers und schieben Sie das Ansaugrohr bis auf den Behälterboden.
5. Tragen Sie etwas Gleitfett auf das Ansaugrohr auf, damit es leichter in das Füllventil eingesetzt werden kann. (Abb. 4, 7)
6. Drücken Sie mit der einen Hand das Füllventil fest auf das Saugrohr und ziehen Sie gleichzeitig mit der anderen Hand die Kolbenstange zurück, um die Farbe in den Farbzylinder zu saugen. (Abb. 5)
7. Schieben Sie die Kolbenstange so lange nach vorne, bis Farbe auf der Farbwalze sichtbar wird.
8. Beginnen Sie mit dem Farbauftrag. Wenn nicht mehr genügend Farbe auf der Walze ist, betätigen Sie den Abzugsbügel. (Abb. 6)

Übersättigen Sie nicht die Farbwalze. Füllen Sie den EasyRoll bei Bedarf nach. Bei Arbeitspausen bis zu 4 Stunden stecken Sie die Farbwalze sofort in eine Plastiktüte und verschnüren Sie diese luftdicht.

REINIGUNG

Verwenden Sie zur Reinigung nur Wasser. Vorteilhaft ist lauwarmes Wasser mit etwas Spülmittel.

1. Ziehen Sie die Kolbenstange zurück, um die sich im Rollerbügel befindliche Farbe in den Farbzylinder zurück zu saugen. (Abb. 7)
2. Stecken Sie den EasyRoll mit dem Füllventil auf das Ansaugrohr und schieben Sie die Kolbenstange nach vorne. (Abb. 8) Dabei wird die restliche Farbe in das Farbgebinde zurückgedrückt.
3. Ziehen Sie die Farbwalze vom Rollerbügel ab. (Abb. 9). Falls nötig, klopfen Sie leicht auf den Rand der Farbwalze, um diese zu lösen. Achtung nicht auf die innere Kappe schlagen, um Beschädigungen zu vermeiden.
4. Hebeln Sie die beiden Kappen mit Hilfe des Rollerbügels aus der Farbwalze. (Abb. 10).
5. Schieben Sie die Innenrolle aus der Farbwalze. (Abb. 11).
6. Reinigen Sie Farbwalze, Innenrolle und die Kappen mit Wasser.
7. Reinigen Sie nacheinander Ansaugrohr, Rollerarm und Füllventil, indem Sie die Teile in einen Eimer mit Wasser tauchen und die Kolbenstange ca. 5-mal vor- und zurückbewegen. (Abb. 12, 13 und 14)

LAGERUNG

1. Drehen Sie die große Überwurfmutter vor dem Handgriff gegen den Uhrzeigersinn, um diese zu lösen (Abb. 15). Ziehen Sie dann den Kolben aus dem Farbzylinder.
2. Fetten Sie die O-Ringe am Vorderteil des Kolbens gleichmäßig ein. (Abb. 16)
3. Reinigen und fetten Sie die dargestellten Stellen am Rollerbügel gründlich. (Abb. 17)
4. Fetten Sie die beiden Kappen ein und setzen Sie die Farbwalze und den Rollerarm wieder zusammen. (Abb. 18)

PROBLEM URSACHE LÖSUNG
A. Es tritt Farbe am Rollerbügel aus	1) Dichtung am Rollerbügel falsch herum montiert2) Teile oder Verbindungsstellen des Rollers nicht richtig gereinigt3) Farbrückstände auf den Verbindungsstellen4) Die Farbwalze ist abgenutzt oder beschädigt5) Die Innenwalze oder Verschlusskappe ist abgenutzt oder beschädigt6) Der Rollerbügel ist abgenutzt	1) Dichtung drehen2) Reinigen und fetten (s. Kap. "Reinigung" und "Lagerung")3) Verbindungsstellen reinigen4) Farbwalze ersetzen5) Innenwalze oder Verschlusskappe ersetzen6) Rollerbügel ersetzen
B. Kolbenstange lässt sich schwer bewegen	1) O-Ringe an der Kolbenstange sind nicht gefettet	1) O-Ringe an der Kolbenstange fetten

PROBLEM URSACHE LÖSUNG

C. Farbzylinder lässt sich nicht mit Farbefüllen oder das Ventilleckt

1) Farbrückstände am Füllventil 1) Ansaugrohr in Füllventistecken und mehrmalsdrehen damit sich Farbrückstände lösen.2) Sollte das Problemweiterhin bestehen, Füllventil wie nachfolgenderklärt reinigen

a b c

1) Überwurfmutter (a) am Füllventil gegen den Uhrzeigersinn öffnen.
2) Sicherungsscheibe (b) und Gummiventil (c) aus dem Ventilgehäuse entnehmen.
3) Teile sorgfältig mit Wasser reinigen.
4) Alle Teile vor dem Zusammenbau trocknen lassen.
5) Spitze des Gummiventils (c) mit Vaseline einfetten.
6) Gummiventil (c) und Sicherungsscheibe (b) wieder einbauen.
7) Überwurfmutter (a) wieder am Ventilgehäuse anbringen.

Ersatzteile (Abb. 19)

Teil Beschreibung Art.-Nr. Menge
1,3,5 Innenwalze und Verschlußkappe 2422071 1
2 Farbwalze 12 mmFarbwalze 20 mm (Zubehör)		09982300245717	11
4 Rollerbügel 2422073 1
6,7,8 Überwurfmutter, Sicherungsscheibe,Gummiventil		2325721 1
9 O-Ring 2326966 2
10 Ansaugsystem		2423178 1

Achtung: Wenn nach längerem Gebrauch die Kolbenstange beim Befüllen schwergängig ist, tragen Sie bitte großzügig Vaseline auf die O-Ringe am vorderen Ende der Kolbenstange auf. Wir haben ein Päckchen Vaseline dem Produkt beigelegt.

Wichtiger Hinweis zur Produkthaftung!

Aufgrund einer seit 01.01.1990 gültigen EU-Verordnung haftet der Hersteller nur dann für sein Produkt, wenn alle Teile vom Hersteller stammen oder von diesem freigegeben wurden, bzw. die Geräte sachgemäß montiert und betrieben werden. Bei Verwendung

von fremden Zubehör und Ersatzteilen kann die Haftung ganz oder teilweise entfallen.

3+1 Jahre Garantie

Hiermit garantiert die J. Wagner GmbH, mit dem Sitz in 88677 Markdorf, dem Käufer eine Ausweitung der gesetzlichen Gewährleistung für dieses Produkt für den Zeitraum von 36 Monaten. Der Garantiezeitraum verlängert sich um weitere 12 Monate, wenn das Produkt innerhalb von 4 Wochen nach dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Beginn der Garantie, sowie der Registrierungsfrist ist das Kaufdatum (Originalbeleg). Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials bei der Herstellung oder Montagefehler zurückzuführen sind sowie den kostenlosen Ersatz von defekten Teilen. Tritt innerhalb des genannten Zeitraums ein Problem mit dem Produkt auf, können Sie das Produkt an uns zurücksenden oder -bringen. Die Garantieleistung behalten wir uns ausdrücklich vor. Von der Garantie ausgeschlossen sind dem Verschleiß unterworfene Teile, sowie eine unsachgemäße Verwendung oder Inbetriebnahme, sowie selbstständig vorgenommenen Montagen und Reparaturen. Der Gewerbliche Einsatz des Produktes wird durch die Garantie nicht umfasst. Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte Wartungsarbeiten fallen, nicht unter die Garantieleistungen. Ihre gesetzlichen Sachmängelrechte, die Ihnen für die Dauer von zwei Jahren ab Übergabe der Kaufsache zustehen, werden durch die vorstehende Garantie nicht eingeschränkt.

Die Garantie, sowie ihr gesetzliches Mängelgewährleistungsrecht erlischt, wenn das Gerät von anderen Personen als dem WAGNER Service - Personal geöffnet wurde.

Der Nachweis über den Erwerb des Gerätes muss bei Inanspruchnahme der Gewährleistung durch Vorlage des Originalbeleges geführt werden. Im Garantiefall wenden Sie sich bitte an den Wagner Kundenservice. Wenn Sie das Produkt an uns versenden, verpacken Sie es bitte so, dass es beim Transport keinen weiteren Schaden nimmt. Die für sie zuständige Adresse in ihrem Land ist auf der letzten Seite abgebildet. Bitte beachten Sie: Eine Registrierung ist nur möglich, wenn der Käufer sich mit der Speicherung seiner auf der Registrierungsseite einzugebenden Daten einverstanden erklärt. Soweit gesetzlich zulässig, schließen wir jegliche Haftung für Personen,- Sach- oder Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungsanleitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen selbständig von einem Nichtfachmann ausgeführt wurden.

Sehr geehrter WAGNER-Kunde,

unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline, die wir für Sie unter der Telefonnummer 0180 5 59 24 637 (14 Cent/Min. aus dem deutschen Festnetz, Mobilfunk max. 42 Cent/Min) geschaltet haben. Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie geben Tipps und Tricks zum Benutzen unserer Produkte.

Email: [e-mail]

BEFORE YOU BEGIN

Liste de pièces (Illustr. 19)

Piese de schimb (Fig. 19)

Articol Descriere Nr. Cantitate
1,3,5 Suportul interior al rolei si capacul 2422071 1
2 Rola	12 mm	0998230	1
	Rola 20 mm (accesorii)	0245717	1
4 Bratul rolei 2422073 1
6,7,8 Capac de blocare, disc de retinere, valvacioc-de-rata		2325721 1
9 Inelul O 2326966 2
10 Sistem de absorbtie 2423178 1
