NÁVOD K OBSLUZE EasyRoll WAGNER

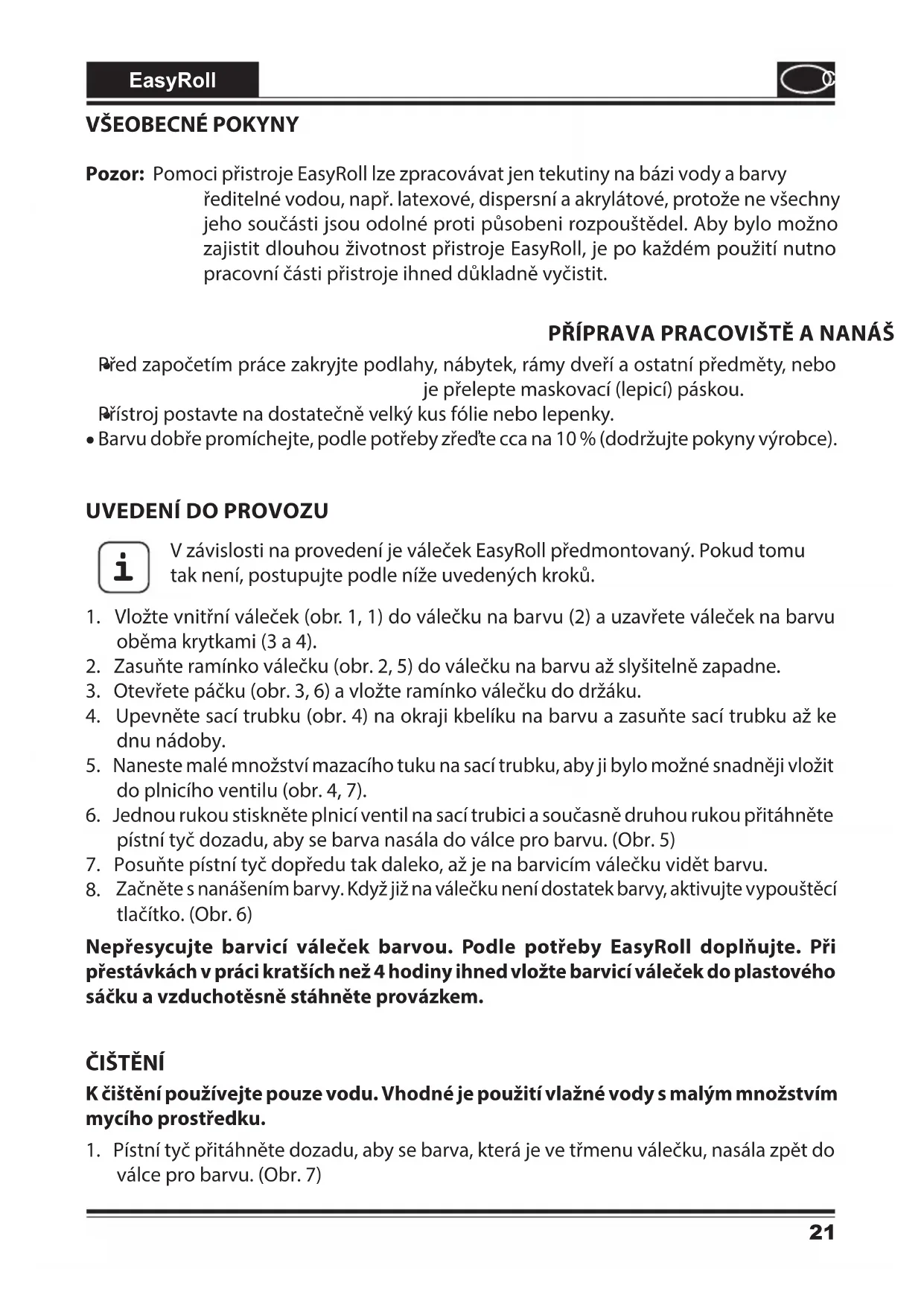

Pozor: Pomoci přistroje EasyRoll lze zpracovávat jen tekutiny na bázi vody a barvy ředitelné vodou, např. latexové, dispersní a akrylátové, protože ne všechny jeho součásti jsou odolné proti působeni rozpouštědel. Aby bylo možno zajistit dlouhou životnost přistroje EasyRoll, je po každém použití nutno pracovní části přistroje ihned důkladně vyčistit. PŘÍPRAVA PRACOVIŠTĚ A NANÁŠENÉ LÁTKYPŘÍPRAVA PRACOVIŠTĚ A NANÁŠENÉ LÁTKY

Před započetím práce zakryjte podlahy, nábytek, rámy dveří a ostatní předměty, nebo Před započetím práce zakryjte podlahy, nábytek, rámy dveří a ostatní předměty, nebo je přelepte maskovací (lepicí) páskou. je přelepte maskovací (lepicí) páskou.

Přístroj postavte na dostatečně velký kus fólie nebo lepenky. Přístroj postavte na dostatečně velký kus fólie nebo lepenky.

Barvu dobře promíchejte, podle potřeby zřeďte cca na 10 % (dodržujte pokyny výrobce).

V závislosti na provedení je váleček EasyRoll předmontovaný. Pokud tomu tak není, postupujte podle níže uvedených kroků.

1. Vložte vnitřní váleček (obr. 1, 1) do válečku na barvu (2) a uzavřete váleček na barvu

oběma krytkami (3 a 4).

2. Zasuňte ramínko válečku (obr. 2, 5) do válečku na barvu až slyšitelně zapadne.

3. Otevřete páčku (obr. 3, 6) a vložte ramínko válečku do držáku.

4. Upevněte sací trubku (obr. 4) na okraji kbelíku na barvu a zasuňte sací trubku až ke

Naneste malé množství mazacího tuku na sací trubku, aby ji bylo možné snadněji vložit do plnicího ventilu (obr. 4, 7).

Jednou rukou stiskněte plnicí ventil na sací trubici a současně druhou rukou přitáhněte pístní tyč dozadu, aby se barva nasála do válce pro barvu. (Obr. 5)

7. Posuňte pístní tyč dopředu tak daleko, až je na barvicím válečku vidět barvu.

Začněte s nanášením barvy. Když již na válečku není dostatek barvy, aktivujte vypouštěcí tlačítko. (Obr. 6) Nepřesycujte barvicí váleček barvou. Podle potřeby EasyRoll doplňujte. Při Nepřesycujte barvicí váleček barvou. Podle potřeby EasyRoll doplňujte. Při přestávkách v práci kratších než 4 hodiny ihned vložte barvicí váleček do plastového přestávkách v práci kratších než 4 hodiny ihned vložte barvicí váleček do plastového sáčku a vzduchotěsně stáhněte provázkem.sáčku a vzduchotěsně stáhněte provázkem.

K čištění používejte pouze vodu. Vhodné je použití vlažné vody s malým množstvím mycího prostředku.

1. Pístní tyč přitáhněte dozadu, aby se barva, která je ve třmenu válečku, nasála zpět do

Přistroj EasyRoll nasaďte plnicím ventilem na sací potrubí a pístní tyč posuňte dopředu. (Obr. 8) Přitom se zbývající barva vytlačí zpět do nádoby s barvou.

3. Sundejte váleček na barvu z ramínka válečku (obr. 9). Pro uvolnění válečku na barvu

případně lehce klepněte na jeho okraj. Pozor: neklepejte na vnitřní klapku, zabráníte tak poškození.

4. S pomocí ramínka válečku vypáčete obě krytky z válečku na barvu (obr. 10).

5. Vnitřní váleček vysuňte z válečku na barvu (obr. 11).

6. Váleček na barvu, vnitřní váleček a krytky omyjte vodou.

7. Postupně vyčistěte sací trubku, ramínko válečku a plnicí ventil tak, že díly ponoříte do

kbelíku s vodou a pístní tyčí budete pohybovat cca 5-krát směrem dopředu a dozadu (obr. 12, 13 a 14). USKLADNĚNÍ

1. Velkou přesuvnou matici před držadlem otočte proti směru hodinových ručiček, aby

se uvolnila. (Obr. 15) Poté vytáhněte píst z válce pro barvu.

2. O-kroužky na předním dílu pístu rovnoměrně namažte tukem. (Obr. 16)

Důkladně očistěte a namažte tukem ostatní znázorněná místa na třmenu válečku. (Obr. 17)

4. Obě krytky namažte a váleček na barvu a ramínko válečku zase sestavte. (Obr. 18)

PORUCHA PŘÍČINA NÁPRAVA

A. Barva vytéká z třmenu válečku

Těsnění na třmenu válečku je nesprávně namontováno.

2) Díly nebo spojovací místa

válečku nejsou správně vyčištěné

3) Zbytky barvy na místech

4) Barvicí váleček je opotřeben

5) Vnitřní váleček nebo krytka

jsou opotřebené nebo poškozené

6) Třmen válečku je opotřeben.

2) Vyčistěte a namažte

(viz kap. „Čištění“ a „Uskladnění“)

3) Vyčistěte místa spojeni.

4) Vyměňte barvici váleček.

5) Vnitřní váleček nebo

uzavírací klapku vyměňte

6) Vyměňte třmen válečku.

B. Pístní tyči lze obtížně pohybovat

O-kroužky nebo pístní tyč nejsou namazány tukem.

1) O-kroužky nebo pístní tyč

C. Válec pro barvu nelze naplnit barvou nebo ventil propouští

Zbytky barvy na plnicím ventilu

Sací trubici nasaďte do plnicího ventilu a několikrát otočte, aby se uvolnily zbytky barvy.

2) Jestliže problém trvá

i nadále, vyčistěte plnicí ventil způsobem vysvětleným níže.

1) Přesuvnou matici (a) na plnicím ventilu otevřete

otočením proti směru hodinových ručiček.

3) Jednotlivé díly pečlivě očistěte vodou.

4) Všechny díly nechejte před sestavením uschnout.

Pryžový ventil (c) a pojistnou podložku (b) opět vložte.

7) Přesuvnou matici (a) opět nasaďte na těleso ventilu.

Seznam součástí (obr. 19) Součást Popis Č. zboží Počet 1,3,5 Vnitřní váleček a uzavírací krytka 2422071 1 2 Barvicí váleček 12 mm Barvicí váleček 20 mm (příslušenství)

4 Třmen válečku 2422073 1 6,7,8 Přesuvná matice, pojistná podložka, pryžový ventil 2325721 1 9 O-kroužek 2326966 2 10 Nasávací soustava 2423178 1 Pozor: Když po dlouhodobém používání lze při plnění pístní tyčí pohybovat jen obtížně, naneste dostatečné množství vazelíny na O-kroužky na předním konci pístní tyče. Sáček s vazelínou je přiložen k výrobku.24 EasyRoll

Důležité upozornění související se zárukou na produkt! Na základě vyhlášky EU platné od 01.01.1990 ruči výrobce za produkt jen tehdy, když všechny dily pocházeji od výrobce nebo jim byly schváleny, přip. byly přistroje odborně smontovány a použivány. Při použiti ciziho přislušenstvi a náhradnich dilů může záruka úplně nebo částečně odpadnout. 3+1 roky záruka Společnost J. Wagner GmbH, se sídlem 88677 Markdorf, tímto kupujícímu zaručuje rozšíření zákonné záruky na tento výrobek na dobu 36 měsíců. Záruční lhůta se prodlužuje o dalších 12 měsíců, pokud výrobek do 4 týdnů od jeho zakoupení zaregistrujete na internetové adrese www.wagner-group.com/3plus1. Záruka a lhůta pro registraci začíná datem nákupu (originální doklad). Záruka zahrnuje bezplatné odstranění závad, které prokazatelně způsobilo použití závadného materiálu při výrobě nebo chyba při montáži. Záruka rovněž zahrnuje bezplatnou výměnu vadných dílů. Pokud se během uvedené doby objeví problém s výrobkem, můžete nám výrobek zaslat nebo přinést. Právo na záruku si výslovně vyhrazujeme. Ze záruky jsou vyloučené díly podléhající opotřebení. Záruka se rovněž nevztahuje na neodborné změny nebo neodborně provedené uvedení do provozu, na svévolně provedenou montáž a opravy. Záruka nezahrnuje použití výrobku pro komerční účely. Na škody způsobené transportem, údržbářskými pracemi a na škody a poruchy způsobené nedostatečnou údržbou se záruka nevztahuje. Vaše zákonem stanovené právo na ručení za věcné vady, které Vám přísluší po dobu dvou let od předání předmětu koupě není výše uvedenou zárukou omezeno. Záruka, jakož i Vaše zákonem stanovené právo na poskytnutí záruky zanikají, pokud přístroj otevře jiná osoba, než servisní personál servisu WAGNER. Při uplatňování nároků na záruku musíte předložit doklad o nabytí přístroje, tedy originální doklad. V záručním případě se obraťte na zákaznický servis Wagner. Pokud nám budete výrobek posílat, zabalte jej tak, aby při přepravě nedošlo k jeho dalšímu poškození. Příslušnou adresu ve Vaší zemi naleznete na poslední straně. Prosím, dbejte na: Registrace je možná pouze tehdy, jestliže kupující souhlasí s uložením údajů zadávaných na stránce registrace. Pokud to zákon připouští, zříkáme se veškeré odpovědnosti za věcné škody, následné škody nebo poškození zdraví osob a to zvláště v případě, že byl přístroj použit k jinému účelu, než je účel uvedený v návodu k obsluze, nebyl uveden do provozu a udržován dle pokynů v návodu k obsluze anebo pokud prováděl neodborník opravy svévolným způsobem.25 EasyRoll DESK
