MANUALE UTENTE ODD 111 E NF OK

Compartmento frigorifico

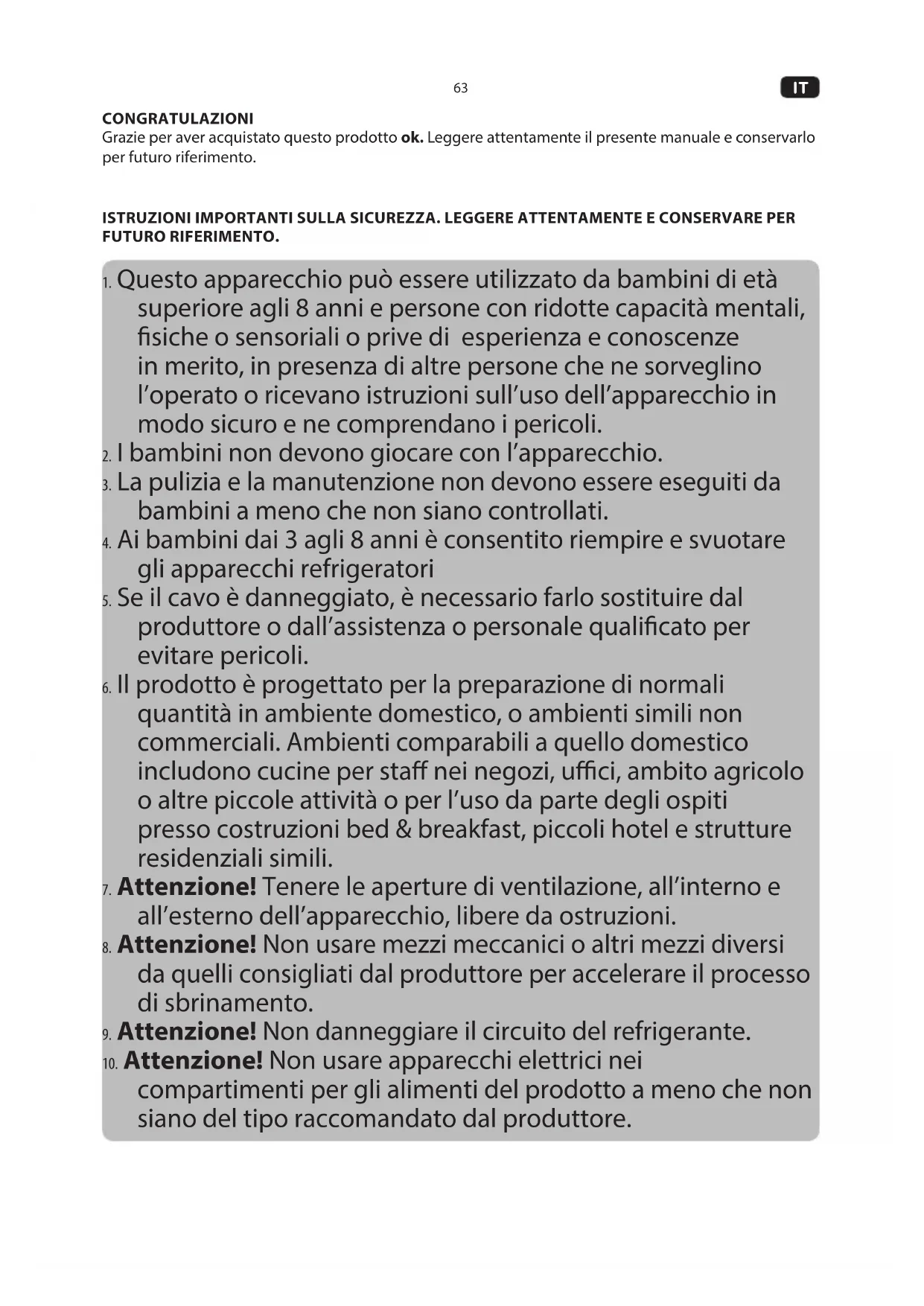

Grazie per aver acquistato quello prodotto ok. Leggere attendamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1. Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o privé di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprehendano i pericoli.
2. I bambini non devono giocare con l'apparecchio.
3. La pulizia e la manutenzione non devono essere eseguiti da bambini a meno che non siano controllati.
4. Ai bambini dai 3agli 8 anni è consentito riempire e svuotare gli appearecchi refrigeratori
5. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
6. Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
7. Attenzione! Tenere le aperture di ventilazione, all'interno e all'esterno dell'apparecchio, libero da ostruzioni.
8. Attenzione! Non usare mezzi meccanici o altri mezzi diversi da quelli consigliati dal produttore per accelerare il processo di sbrinamento.
9. Attenzione! Non danneggiare il circuito del refrigerante.

10. Attenzione! Non usare apparecchi elettrici nei compartimenti per gli alimenti del prodotto a meno che non siano del tipo raccomandato dal produttore.

11. Non mettere sostanze explosive come bombolette per l'aerosol contenti propellente inflammabile in quello prodotto.

12. La lampada non è sostituibile.
13. Sequire le istruzioni nel capitolo Pulizia e cura.
14. Avverenza: Il gas di raffreddamento e di isolamento sono infiammabili. Quando si smaltisce il prodotto, farlo solo presso un centro di smaltimento autorizzato o contattare il responsabile dell'assistenza.
15. Per evitare la contaminazione degli alimenti, rispetto le seguenti istruzioni:

-L'apertura prolongata dello sportello può causare un significativo aumento della temperature nei vani dell'apparecchio.

-Pulire regolarmente le superfici che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili. -I serbatoi di acqua pulita se non sono stati utilizzati per 48 ore; sciacquare l'impianto idrico collegato ad una rete idrica se l'acqua non è stata prelevata per 5 giorni.

• Conservare la carne e il pesce crudo in apposti contentitori in frigorifero, in modo che non venga a contatto con altri alimenti o che non coli su di essi.

-Gli scomparti per surgelati a due stelle sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla produzione di gelato e alla produzione di cubetti di ghiaccio.

-Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi.

-Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, pulire, asciugare e lasciare lo sportello aperto per evitare lo sviluppo di muffle all'interno dell'apparecchio.

1. Leggere con cura quello manuale prima dell'uso. Contiene importanti informazioni per la sicurezza, nonché indicatori di funzionamento e manutenzione.
2. Non posizionare alcunché sopra il prodotto.
3. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo,.
   sotto acqua corrente.
4. Non riparare mai da soli il dispositivo. Per assistenza e riparazioni, contattare un centro autorizzato.

5. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

6. Scollegare la corrente tirando alla spina alla presa.

7. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
8. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come fornì, piastre e altri dispositivi/oggetti che producono calore.
9. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
10. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
11. Usare quello prodotto in ambienti chiusi e mai all'aperto.
12. Questo prodotto non è previsto per scopo commerciale. E' progettato escludvamente per uso domestico.
13. Assicurarsi che i componenti elettrici, le parti alimentate da corrente e il cavo di alimentazione non si bagnino.
14. Usare esclusivamente accessori forniti con il disposativo o ragcomandati dal produttore!
15. Non coprire il prodotto quando è in funzione. Pericolo di incendio!
16. ATTENZIONE! Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.
17. ATTENZIONE! Non collocare prese portatili sul retro dell'apparecchio.

Attenzione: rischio di incendio!

Materiali inflammabili.

ATTENZIONE! Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

prestare attenzione al symbolo sul lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore. E' il symbolo di pericolo d'incendio. Ci sono materiali inflammabili nelle tubazioni del refrigerante e nel compressore. Per favore, stai lontano da una fonte d'incendio durante l'uso, la manutenzione e lo smaltimento.

USO PREVISTO

Questo prodotto è adatto esclusivamente per la conservazione in frigorifero e il congelamento di cibo e bevande. Qualsiasi altri uso può danneggiare il prodotto e causare lesionsi.

• Questo prodotto non è concepito per essere utilizzato come apparecchio da incasso.
• Questo prodotto per refrigerazione è progettato per essere utilizzato a temperature ambiente comprese tra 10^ e 43^ .

Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesions personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

IT

CONTROLLI E COMPONENTI

A. Pannello di controllo con display
A1 Pulsante Freezer
A2 Display della temperatura, congelatore
A3 Display della temperatura, frigorifero
A4 Pulsante Fridge
A5 Pulsante di sblocco 3 SEC.
A6 Indicatore blocco/sblocco
A7 Indicatore modalità SUPER FREEZING
A8 Indicatore modalità SUPER COOLING
A9 Indicatore modalita ECO
A10 Indicatore modalità SMART
A11 Pulsante Mode
B. Sportello del congelatore
C. Maniglia dello sportello del congelatore
D. Vaschetta dello sportello del congelatore (4x)
E. Ripiano in veto del congelatore (5x)
F. Cavo di alimentazione e spina (non molto)
G. Piedini anteriors regolabili
H. Scomparto del congelatore
I. Comparto per le verdure (comparto per gli alimenti freschi)
J. Vaschetta dello sportello del frigorifero (3x)
K. Ripiano in veto del frigorifero (5x)
L. Maniglia dello sportello del frigorifero
M. Sportello del frigorifero
N. Illuminazione del frigorifero
O. Illuminazione del congelatore

CONTENUTO DELLA CONFEZIONE

1 x Combinazione di frigorifero e congelatore
1 x Portauova per 8 uova
1 x Vassoio per cubetti di ghiaccio
1xManuale d'uso
1 x Scheda di garanzia

ACCESSORI

1 x Portauova per 8 uova
1 x Vassoio per cubetti di ghiaccio

Garanzia e parti di ricambio

Il periodo di garanzia del prodotto, così come le condizioni applicabili della garanzia, si trovano nella schedà di garanzia fornita con il prodotto. Le parti di ricambio, elencate nella direttiva corrispondente sull'ecodesign, sono sono essere ottenute contattando il centro di assistenza clienti, per un periodo di almeno 7 anni, ovvero 10 anni.

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori alla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifuti.
• Ispezionare i contentuti della segna per verificare la completeness e l'eventuale presenza di danni. Nel caso in cui il contentuto sa incomplete o danneggiato, contattare immediamente il punto vendita.
• Dopo il disimballaggio,fare riferimento al capitolo sulla Pulizia e cura.

INSTALLAZIONE

Fig.1 Posizionare l'unità su una superficie piana e stabile. Mantenere le distanze minime da tutti i lati.
Fig. 2 L'irregolarità del piano può essere compensata con i piedini anteriors regolabili.
Fig. 3 Il frigorifero e il congelatore sono dotati di ripiani in vetro che, se necessario, possono essere rimossi tirandoli in avanti. Alcuni ripiani possono essere inseriti a diverse altezze.

Avverenza

Se il frigorifero è stato immagazzinato, trasportato o ribaltato laterallmente durante il trasporto o l'installazione, deve essereMESSO in posizione verticale per 12 ore prima di essere collegato alla rete elettrica.

FUNZIONAMENTO

Fig. 4 Inserire la spina di alimentazione in una presa di corrente appropriata.

Nota:

Lasciare raffreddare il prodotto per circa 2-3 ore ore prima di conservarvi gli alimenti.

IMPOSTAZIONI

Fig.5

Il pannello di controllo viene bloccato in normale funzionamento dopo 25 secondi. Prima di regolare le impostazioni descritte di seguito, premere il tasto di blocco/sblocco per almeno 3 secondi. Il significolo cambia in e tutti i pulsanti vengono sbloccati. Tutte le impostazioni effettuate vengono attivate solo dopo il blocco automatico.

IMPOSTAZIONE DELLA TEMPERATURA DEL CONGELATORE

Fig. 6

Premere il pulsante Freezer per impostare la temperature del congelatore da -14 a -22^ a passi di 1^ . Dop o aver effettuato l'impostazione il display lampeggia per altri 5 secondi.

IMPOSTAZIONE DELLA TEMPERATUREA DEL FRIGORIFERO

Fig.7

Premere il pulsante Fridge per impostare la temperature del frigorifero da 2 a 8^ a passi di 1^ . Dopo aver effettuato l'impostazione il display lampeggia per altri 5 secondi.

Funzioni di congelamento rapido, refrigerazione rapida, vacanze e modalità standard

Fig. 8

Premendo il pulsante Mode è possibile selezionare tre diverse funzioni come indicato dal symbolo.

• Mode SMART: In questa modalità, il frigorifero imposta automaticamente la temperatura di due scomparti in funzione della temperatura interna e della temperatura ambiente. La temperatura dei due scomparti non può essere modificata e la modalità è attiva, finché non viene spenta.
• ECO: il frigorifero funzione con l'impostazione del consumo energetico più basso, in cui la temperature dello scomparto frigorifero è impostata a 8^ e quella dello scomparto congelatore a -15^ . La modalità è attiva e si spegne manually.
• Mode SUPER FREEZING: Questa modalità, il comparto congelatore si raffredda fino alla temperatura più bassa per ca. 50 ore, durante il quale il consumo di energia è maggiore. Quindi la temperatura impostata prima della modalità super viene ripristinata automaticamente.
• SUPER COOLING: In questa modalità, il comparto frigorifero si raffredda fino alla temperatura più Bassa per circa 2,5 ore. Quindi la temperatura impostata prima della modalità super viene ripristinata automaticamente.

IT

Per disattivare le funzioni ausiliarie, sbloccare nuovamente il pannello di controllo come descripto nella sezione Setting e premere ripetutamente il pulsante MODE finché non si accende nessuno dei simboli di funzione aggiuntivi. Di seguenza, tutte le funzioni aggiuntive vengono disattivate e l'apparecchio funziona alle temperature preimpostate.

ALLARME PORTA APERTA

Se una porta rimane aperta per 90 secondi viene generate un allarme finché la porta non viene chiusa.

CONSIGLI PER IL RISPARMIO ENERGETICO

Non posizionare il prodotto in prossimità di fonti di calore (radiatore o cucina, ecc.)
Assicurarsi che l'aria fluisca alla stacoli attorno al frigorifero e al freezer.
- Se si è formato del ghiaccio, sbrinare l'apparecchio. Uno spesso strato di ghiaccio influsce sulla trasmissione del freddo, augmentando così il consumo energetico.
- Quando si après l'apparecchio per prendere fuori gli alimenti, aprire lo sportello per breve tempo solamente. Un minor tempo d'apertura dello sportello porta ad un minor deposito di ghiaccio sulle pareti del freezer.
- Selezionare l'impostazione del regolatore della temperatura secondo la capacité di riempimento del prodotto.
- Usare cassetti, cestini o ripiani per conservare gli alimenti. Se l'energia del prodotto viene usata in modo efficiente, il consumo energetico può essere ridotto al minimo.
- Si consiglia di non rimuovere tutti gli accessori, come cassetti, mensole, ripiani, in quanto ciò potrebber aumentare il consumo di energia.

PULIZIA E MANUTENZIONE

Attenzione

• Scollegare il prodotto e lasciarlo raffreddare completamente prima di pulirlo. Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto nelle acqua corrente.
• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, quando i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Non usare mai olio o grasso sulla guarnizione della porta. Col tempo la renderà porosa.
• Non usare sistemi di pulizia a vapore. Il vapore potrebbe venire a contatto con parti elettriche del prodotto, causando un corto circuito.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente.
• Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio,trasverso l'interruttre).
• Pulire la guarnizione della porta solo con acqua, e poi asciugarla accuratamente.
• Le parti amovibili, ad es. ripiani in vetro, possocono essere asportate per la pulizia.

SMANTELLAMENTO

Se si dovesse verificare un arresto più lungo durante il funzionamento del frigorifero, si devono eseguire i seguenti passaggi:

• Scollegare il prodotto.
• Svuotare il prodotto.
• Pulire l'interno dello scomparto del freezer e lasciare asciugare.
• Pulire facendo attenzione, tutti gli accessori (cassetti per le verdure, scomparti dello sportello, ripiani in vetro, ecc.)
• Lasciere lo sportello aperto per evitare la formazione di odori spiacevoli e di umidità.

Risoluzione dei problemi

Se ci sono problemi durante il funzionamento, fare riferimento alla seguite tabella. Se i problemi non possono essere risolti come indicato nella voce Soluzione o se sono necessarie parti di ricambio per l'auto-riparazione, contattare il centro di assistenza. Le rispettive linee Telefoniche sono indicate nella schedà di garanzia fornita con il presente prodotto. Tenere presente che un'auto-riparazione impropria più portare a pericoli或者其他 che all'annullamento della garanzia e pertanto deve essere evitata, in caso di dubbi.

Problema Possibili cause	Soluzione
Il prodotto non funziona ·	Alimentazione interrotta · Controllare	alimentazione elettrica
La temperature negli scomparti non è abbastanza Bassa.	Lo sportello non è ben chiuso o viene aperto spesso.	Riposizionare gli alimenti in modo che la porta possa essere chiusa saldamente.
	La temperature ambiente è inferiore a 10°C o superiore a 43°C	Il prodotto è previsto venga usto in un ambiente con temperature fra i 10°C e i 38°C.
L'acqua si raccoglie nella parte inferiore dello scomparto	Gli alimenti vengono aicontto on la parete posteriore dello scomparto.	Allontanare gli alimenti o il contentatore alla parete posteriore
La lampada interna non si illumina	La lampada è difettosa · Contattare	il centro assistenza

CODICI DI ERRORE

Codice di erreore	Descrizione del problema
E1 Guasto	del sensore di temperature della camera di refrigerazione
E2 Guasto	del sensore di temperature della camera di congelamento
E5 Errore nel circuito di rilevamento del sensore di sbrinamento
E6 Errore di	comunicazione
E7 Errore sensore di temperature ambiente

Qualora si trovino codici ERROR, si prega di contattare il servizio clienti. Le rispettive linee Telefoniche per l'assistenza sono indicate sulla schedà di garanzia fornita in dotazione.

CARATTERISTICHE

Tensione : 220 - 240 V~

Frequenza : 50 Hz

Corrente nominale : 1,5 A

Consumo energetico kWh/24 ore : 0,786 kWh kWh/anno : 287 kWh

Temperatura ambiente : 10°C - 43°C

Capacità netta frigorifico : 291 L Capacità netta congelatore : 151 L

Capacità di congelamento : 5,6 kg/12 ore

Dimensioni (HxWxD) : 1770 x 900 x 590 mm

Profondità con porta aperta : 1090 mm

Scomparto a quattro stelle Capacità di stoccaggio : 142 L

Scomparto a due stelle Capacità di stoccaggio : 3 L

Questo prodotto è previsto per l'uso in classi climatiche da SN a T.

Classe climatica Temperatura ambiente
SN +10 a +32°C
N +16 a +32°C
T +16 a +43°C

Utilizzare il link https://eprel.ec.europa.eu/ per accedere alla banca dati europea sui prodotti (EPREL), in cui vengono Salvate ulteri informazioni sul prodotto. Digitare l'identificativo del modello, il numero di registrazione EPREL 311953 o semplicamente scansionare il codice QR sull'etichetta energetica per accedere alle informazioni relative al modello.

SMALTIMENTO

Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

I refrigeranti devono essere evacuati e smaltiti da un technician qualificato in conformità con le normative federali e locali prima che l'apparecchio venga raschiato.

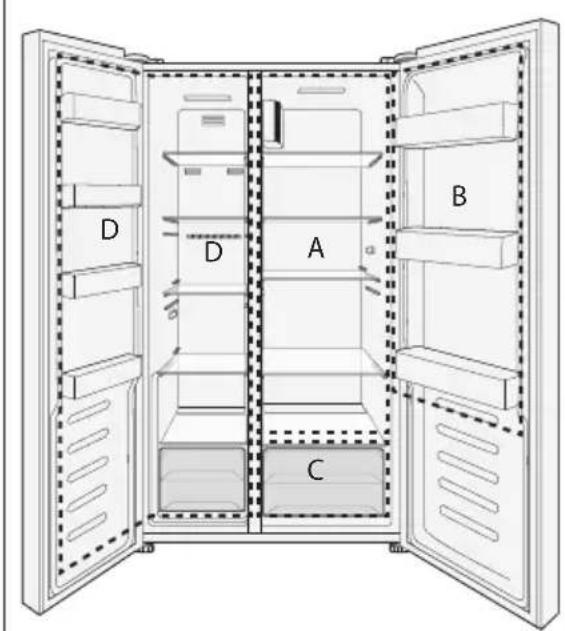

Conservazione di alimenti e bevande

Area Alimento e impostazione di temperatura raccomandata

A Scomparto frigorifero (4^)

• Conservazione di alimenti per il consumo quotidiano, prelibatezze, yogurt, salse, sottaceti, dessert
• Conservazione di carne, pesce, salsicce, pasta fresca ripiena, cibi cotti, avanzi

B Ripiano dello sportello (4^)

Conservazione di bevande, latte, yogurt, uova e burro.

C Scomparto per frutta e verdura (8^)

D Congelatore (-18°C)

Alimenti per la conservazione a lungo termine

• Cassetto superiore e ripiano dello sportello: Conservazione di alimenti surgelati e gelati.
  Cassetti centrali: conservazione di carne cruda, pollame, pesce
  Cassetti inferiori: conservazione di verdure surgelate, patatine fritte
  -Ripiano dello sportello Coppe gelato

Come conservare cibi e bevande per la migliorie conservazione nel lungo periodo, al fine di evitare sprechi alimentari?

Vano frigo

• Utilizzare contentori di plastica riciclata, metallo, alluminio e vetro, nonché involucri di plastica per imballare alimenti.
• Dovrebbe essere garantita la copertura di liquidi e alimenti che portano alla formazione di odori o che possono lavoramente andare a male o che possono trasferire il gusto.
• Se si deve conservare solo una piccola quantità di cibo, si consiglia l'uso degli scaffali sopra il vano frutta e verdura.
  Gli alimenti che emettono una grande quantità di gas etilene e quelli sensibili ad essi, come frutta, verdura e lattuga, devono sempre essere separati l'uno dall'alto o imballati per non ridurre i tempi di conservazione; ad esempio, non tenere insieme i pomodori con kiwi o cavolo.
• Utilizzare il portabottiglie per evitare il ribaltamento delle bottiglie.

IT

• Non conservare gli alimenti troppo vicini l'uno all'altro per consentire una sufficiente circolazione dell'aria.
• L'impostazione della temperatura consigliata per lo scomparto frigo è di 4^ . Se impostata, gli alimenti possono essere normalmente conservati per alcuni giorni.

Raccomandazioni per la refrigerazione degli alimenti

• Conservare gli alimenti freschi e non danneggiati. La qualità è la freschezza verranno quindi conservate più a lungo.
• Nel caso di prodotti di large consumo e prodotti in bottiglia, non superare la data di scadenza specificata dal produttore.
• Per conservare aroma, colore e freschezza, imballare o coprire bene il cibo prima di metterlo nell'apparecchio. Ciò eviterà che i sapori che si trasferiscono tra gli alimenti e le parti in plastica si scoloriscano.
• Lasciare raffreddare cibi e bevande caldi prima di riporli nel comparto frigorifero.

Congelatore

• Ideale per conservare cibi congelati, preparare cubetti di ghiaccio e congelare cibi freschi.
• Se si conservano solo piccole quantità di cibo nel congelatore, si consiglia di utilizzare l'area più fredda del congelatore (corrisponde all'area centrale)
• La temperatura consigliata per lo scomparto congelatore è di -18°C.
• Tempo di conservazione degli alimenti congelati: non più di 1-3 mesi.
• Il periodo di conservazione indicato sulla confezione è decisivo per i prodotti surgelati disponibili in commercio.

Raccomandazioni per il congelamento degli alimenti

• Congelare quantità maggiori di cibo negli scomparti inferiori per alimenti congelati. è qui che il cibo si congela in modo particolarmente rapido e delicato.
• Distribuire il cibo negli scomparti o nei contensori per alimenti congelati.
• Non portare il cibo che deve essere congelato a contatto con il cibo congelato. Se necessario, riporre gli alimenti congelati negli scomparti degli alimenti congelati.
• Importante per una circolazione d'aria illimitata nell'apparecchio: inseire gli scomparti per alimenti congelati fino all'arresto.

Note: La conservazione degli alimenti a una temperatura errata può comprare un aumento degli sprechi alimentari.

Tempi di conservazione e temperatura

Note: La conservazione prolungata o la conservazione a temperature di congelamento inadequate possono causare il deterioramento degli alimenti, che causa spreco di cibo, che diventa non commestabile e può causare intossicazione alimentare. La temperatura minima nella maggior parte dei casi dovrebbe essere di -18^ o inferiore. Seguire il massimo I tempi di conservazione consigliati sono riportati di seguito:

• Stufato, gelato, salsicce, pane: 2-6 mesi
• Pesce, gamberi, agnello, carne: 4-8 mesi
• Verdure, frutta, pollame, manzo: 6-12 mesi

GEFELICITEERD
