MANUAL DE USUARIO ODD 111 E NF OK

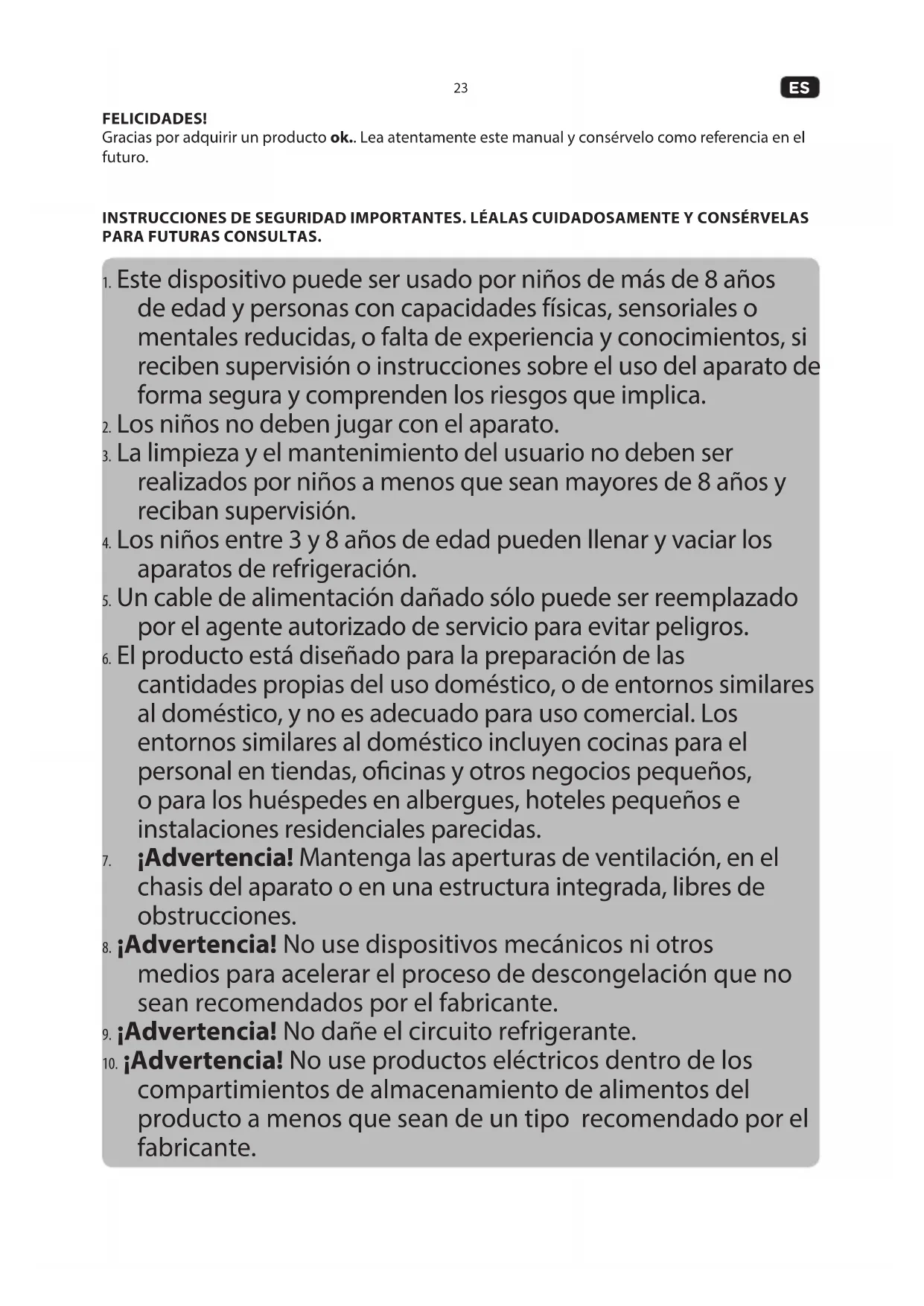

FELICIDADES! Gracias por adquirir un producto ok.. Lea atentamente este manual y consérvelo como referencia en el futuro. INSTRUCCIONES DE SEGURIDAD IMPORTANTES. LÉALAS CUIDADOSAMENTE Y CONSÉRVELAS PARA FUTURAS CONSULTAS.

1. Este dispositivo puede ser usado por niños de más de 8 años

de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimientos, si reciben supervisión o instrucciones sobre el uso del aparato de forma segura y comprenden los riesgos que implica.

2. Los niños no deben jugar con el aparato.

3. La limpieza y el mantenimiento del usuario no deben ser

realizados por niños a menos que sean mayores de 8 años y reciban supervisión.

4. Los niños entre 3 y 8 años de edad pueden llenar y vaciar los

aparatos de refrigeración.

5. Un cable de alimentación dañado sólo puede ser reemplazado

por el agente autorizado de servicio para evitar peligros.

6. El producto está diseñado para la preparación de las

cantidades propias del uso doméstico, o de entornos similares al doméstico, y no es adecuado para uso comercial. Los entornos similares al doméstico incluyen cocinas para el personal en tiendas, ocinas y otros negocios pequeños, o para los huéspedes en albergues, hoteles pequeños e instalaciones residenciales parecidas.

7. ¡Advertencia! Mantenga las aperturas de ventilación, en el

chasis del aparato o en una estructura integrada, libres de obstrucciones.

8. ¡Advertencia! No use dispositivos mecánicos ni otros

medios para acelerar el proceso de descongelación que no sean recomendados por el fabricante.

9. ¡Advertencia! No dañe el circuito refrigerante.

10. ¡Advertencia! No use productos eléctricos dentro de los

compartimientos de almacenamiento de alimentos del producto a menos que sean de un tipo recomendado por el fabricante.24

11. No guarde sustancias explosivas, como aerosoles con

propelente inamable, en este producto.

12. La luz no puede sustituirse.

13. Siga las instrucciones del capítulo Limpieza y cuidados.

14. ¡Advertencia! Los gases refrigerante y de soplado son

inamables. Cuando deseche el producto, hágalo solamente en un centro autorizado de eliminación de desechos o póngase en contacto con el agente de servicio.

15. Para evitar la contaminación de los alimentos, respete las

siguientes instrucciones: -No mantenga la puerta abierta durante mucho tiempo, ya que puede aumentar signicativamente la temperatura en los compartimentos del aparato. -Limpie periódicamente las supercies que entren en contacto con los alimentos y los sistemas de drenaje accesibles. -Limpie los depósitos de agua si no se han utilizado durante 48 horas; enjuague el sistema de agua si no se ha eliminado el agua durante cinco días. -Guarde la carne y el pescado crudos en recipientes adecuados en el refrigerador, de modo que no entren en contacto con otros alimentos ni goteen sobre ellos. -Los congeladores de dos estrellas son adecuados para almacenar alimentos precongelados y para guardar o preparar helados y cubitos de hielo. -Los congeladores de una, dos y tres estrellas no son adecuados para congelar alimentos frescos. -Apague, descongele, limpie y seque bien el aparato de refrigeración y deje la puerta abierta si va a estar vacío durante mucho tiempo para evitar que se forme moho.

16. Lea por completo este manual del usuario antes del primer uso y entréguelo con el producto.

Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.

17. No coloque objetos pesados encima del producto.

18. Nunca sumerja las partes eléctricas del producto en agua durante la limpieza ni el manejo. Nunca

mantenga el producto bajo agua corriente.

19. No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de

alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado.25

20. El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del

21. Solamente desenchufando el producto de la toma de alimentación se puede desconectar el

producto por completo de la corriente. Asegúrese de que el enchufe esté accesible.

22. Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con

23. Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos

de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.

24. Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.

25. Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de

conectar o quitar accesorios y antes de cada limpieza.

26. Utilice este producto sólo en zonas interiores secas y nunca fuera.

27. Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.

28. Asegúrese de que los componentes eléctricos, piezas con actividad eléctrica y el cable de

alimentación no se mojen.

29. ¡Use solo accesorios proporcionados con el aparato o recomendados por el fabricante!

30. No cubra el aparato mientras esté en funcionamiento. ¡Peligro de incendio!

31. ¡ADVERTENCIA! Al colocar el aparato, asegúrese de que el cable de alimentación no esté

enganchado ni dañado.

32. ¡ADVERTENCIA! No coloque varias bases de enchufes múltiples en la parte posterior del aparato.

Precaución: ¡Riesgo de incendio! Materiales inamables. ¡ADVERTENCIA! Durante el uso, el mantenimiento y la eliminación del aparato, preste atención al símbolo que aparece en el lado izquierdo, que se encuentra en la parte posterior del aparato (panel trasero o compresor). Es la señal de advertencia de incendio. Los conductos de refrigerante y el compresor contienen materiales inamables. En caso de incendio, aléjese del foco del fuego. USO PRETENDIDO Este producto es adecuado exclusivamente para refrigerar y congelar alimentos y bebidas. Cualquier otro uso puede resultar en daños para el aparato o en lesiones. - Este producto no ha sido diseñado para usarse como aparato integrado. - Este aparato de refrigeración ha sido diseñado para usarse a temperatura ambiente entre 10°C y 43°C. Este producto está diseñado solo para uso doméstico y no está pensado para uso comercial. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una nalidad distinta a la especicada por el fabricante.26

A. Panel de control con pantalla A1 Botón Freezer A2 Indicador de temperatura, congelador A3 Indicador de temperatura, frigoríco A4 Botón Fridge A5 Botón de desbloqueo 3 SEC. A6 Indicador bloqueo/desbloqueo A7 Indicador de modo SUPER FREEZING A8 Indicador de modo SUPER COOLING A9 Indicador de modo ECO A10 Indicador de modo SMART A11 Botón de Mode B. Puerta del congelador C. Tirador de la puerta del congelador D. Bandeja de la puerta del congelador (4x) E. Estante de vidrio del congelador (5x) F. Cable de alimentación con enchufe (no se muestra) G. Patas ajustables, delanteras H. Compartimento de congelador

I. Compartimento de verduras (compartimento de alimentos frescos)

J. Bandeja de la puerta del frigoríco (3x) K. Estante de vidrio del frigoríco (5x) L. Tirador de la puerta del frigoríco M. Puerta del frigoríco N. Iluminación del frigoríco O. Iluminación del congelador

CONTENIDO DEL EMBALAJE

1 x Combinación de frigoríco y congelador 1 x Soporte para 8 huevos 1 x Bandeja de cubitos de hielo 1 x Manual de usuario 1 x Tarjeta de garantía ACCESORIOS 1 x Soporte para 8 huevos 1 x Bandeja de cubitos de hielo Garantía y recambios El periodo de garantía del producto, así como las condiciones aplicables de la garantía, pueden encontrarse en la tarjeta de garantía incluida con el producto. Los recambios, listados enn la directiva de ecodiseño correspondiente, pueden obtenerse contactando con el centro de servicio al cliente, durante un periodo de 7 años, y respectivamente 10 años.

ANTES DEL PRIMER USO

• Saque el producto y sus accesorios cuidadosamente del embalaje original. Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local.

• Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición.

• Tras desembalarlo, consulte el capítulo Limpieza y cuidados.27

Coloque la unidad en una supercie plana y estable. Mantenga las distancias mínimas por todos los lados. Fig.

El desnivel se puede compensar con la pata frontal ajustable. Fig.

El frigoríco y el congelador están equipados con estantes de vidrio que, si se desea, pueden extraerse tirando hacia delante. Algunos de los estantes se pueden insertar a distintas alturas. Advertencia Si el frigoríco se ha guardado, transportado o volcado lateralmente durante el transporte o la instalación, debe estar derecho 12 horas antes de conectarse a la corriente. FUNCIONAMIENTO Fig.

Conecte el enchufe en una toma de corriente apropiada. Nota: Deje enfriar el producto aproximadamente 2-3 horas antes de guardar alimentos en su interior. CONFIGURACIÓN Fig.

El panel de control se bloquea durante el funcionamiento normal tras 25 segundos. Antes de ajustar la conguración descrita a continuación, pulse la tecla de desbloqueo durante al menos 3 segundos. El símbolo cambia a y se desbloquean todas las teclas. Cualquier conguración realizada solamente se activa tras el bloqueo automático.

CONFIGURACIÓN DE TEMPERATURA DEL CONGELADOR

Pulse el botón Freezer para establecer la temperatura entre -14 y -22°C en pasos de 1°C. Tras la conguración la pantalla parpadea 5 segundos más. CONFIGURACIÓN DE TEMPERATURA DEL FRIGORÍFICO Fig.

Pulse el botón Fridge para establecer la temperatura del frigoríco entre 2 y 8°C en pasos de 1°C. Tras la conguración la pantalla parpadea 5 segundos más. Funciones de congelación rápida, refrigeración rápida, vacaciones y modo estándar Fig.

Al pulsar el botón de Mode se pueden seleccionar cuatro funciones distintas, indicadas por el símbolo.

• SMART mode : En este modo, el frigoríco establece automáticamente la temperatura de dos compartimientos según la temperatura interna y la temperatura ambiente. La temperatura de los dos compartimientos no puede verse afectada y el modo está activo hasta que se desactive.

• ECO : el frigoríco funciona con la posición de consumo energético más baja, a la que la temperatura del compartimiento del frigoríco se establece en 8°C y el compartimiento del congelador en -15°C. El modo está activo y se apaga manualmente.

• SUPER FREEZING mode : En este modo, el compartimento de congelador enfría a la temperatura más baja durante aprox. 50 horas durante el cual el consumo de energía aumenta. Luego se restablece automáticamente la temperatura establecida antes del modo súper.

• SUPER COOLING : En este modo, el compartimento de frigoríco enfría a la temperatura más baja durante aprox. 2,5 horas. Luego se restablece automáticamente la temperatura establecida antes del modo súper. Para desactivar las funciones auxiliares, desbloquee de nuevo el panel de control como se indica en la sección Settings y pulse el botón MODE repetidamente hasta que no esté encendido ninguno de los iconos de función adicionales. Como resultado, cualquier función adicional se desactiva y el dispositivo funciona a las temperaturas preestablecidas.28

Si se mantiene abierta la puerta durante 90 segundos sonará una alarma hasta que se cierre la puerta.

RECOMENDACIONES PARA AHORRAR ENERGÍA

• No ponga el producto cerca de fuentes de calor (radiador, fogones, etc.).

• Asegúrese de que pase aire sin obstrucciones alrededor del frigoríco y el congelador.

• Si se ha acumulado una capa de hielo, descongele la unidad. Una capa gruesa de hielo afecta a la transmisión del frío, con lo que aumenta el consumo de energía.

• Cuando abra y retire alimentos, abra la puerta poco tiempo. Un tiempo menor de apertura de la puerta causa una acumulación menor de hielo en las paredes del congelador.

• Seleccione la posición del regulador de temperatura según la cantidad de contenido del producto.

• Use cajones, cestos o estantes para guardar los alimentos. Si se usa de forma eciente la energía del producto puede minimizarse el consumo energético.

• Se recomienda no retirar todos los accesorios, como cajones, estantes y soportes, dado que podría aumentar el consumo energético.

• Desenchufe el producto y déjelo enfriar por completo antes de limpiarlo. No sumerja nunca las piezas eléctricas del producto en agua durante la limpieza o el uso. No aguante nunca el producto bajo agua corriente.

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o alados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las supercies.

• No use nunca aceite ni grasa en el sellado de la puerta. Haría que el producto se volviera poroso eventualmente.

• No use equipos de limpieza con vapor. El vapor podría entrar en contacto con piezas eléctricas del producto y provocar un cortocircuito.

• Limpie las supercies exteriores del dispositivo con un paño húmedo y después séquelas completamente.

• Asegúrese de que no entre agua en el producto (por ejemplo, por el interruptor).

• Limpie el sellado de la puerta solamente con agua limpia y séquelo por completo después.

• Las piezas extraíbles, como los estantes de cristal, pueden sacarse para limpiarlos. DESMANTELADO Si se produce una interrupción prolongada durante el uso del frigoríco, deben seguirse estos pasos:

• Desenchufe el producto.

• Limpie el interior del compartimiento del frigoríco y déjelo secar.

• Limpie cuidadosamente todos los accesorios (recipientes de verduras, compartimientos de puerta, estantes de cristal, etc.).

• Deje abierta la puerta para evitar que se formen olores desagradables y moho.29

TRESOLUCIÓN DE PROBLEMAS

Si aparecen problemas de funcionamiento, consulte la siguiente tabla. Si el problema no puede solventarse del modo indicado en Solución o son necesarios recambios o reparaciones propias, contacte con el centro de servicio. Las líneas de atención respectivas están indicadas en la tarjeta de garantía, incluida con este producto. Tenga en cuenta que un reparación propia inadecuada puede crear riesgos, así como anular la garantía, y debe evitarse si se tienen dudas. Problema Causas posibles Solución El producto no funciona • Suministro de corriente interrumpido

• Compruebe el suministro de corriente La temperatura de los compartimientos no es sucientemente baja.

• La puerta no está rmemente cerrada o se abre demasiado a menudo.

• Vuelva a colocar los alimentos de forma que pueda cerrarse rmemente la puerta.

• La temperatura ambiente es inferior a 10°C o superior a 43°C

• El producto ha sido diseñado para funcionar con una temperatura ambiente entre 10°C y 38°C Se acumula agua en la parte inferior del compartimiento

• Los alimentos entran en contacto con la pared posterior del compartimiento

• Aparte los alimentos o el recipiente de la pared posterior La luz interior no se enciende

• Luz defectuosa • Contacte con el centro de servicio

Código de error Descripción del error E1 Fallo del sensor de temperatura de la cámara de refrigeración E2 Fallo del sensor de temperatura de la cámara de congelación E5 Error de circuito de detección del sensor de descongelación del congelador E6 Error de comunicación E7 Error de sensor de temperatura ambiente Cuando encuentre códigos de ERROR, contacte con el servicio al cliente. Las líneas de atención correspondientes están indicadas en la tarjeta de garantía incluida.30

ESPECIFICACIONES Tensión : 220 - 240 V~ Frecuencia : 50 Hz Corriente nominal : 1,5 A Consumo kWh/24h kWh/año

0,786 kWh 287 kWh Temperatura ambiente : 10°C - 43°C Capacidad neta del frigoríco Capacidad neta del congelador

291 L 151 L Capacidad de congelación : 5,6 kg/12h. Dimensiones (HxWxD) : 1770 x 900 x 590 mm Profundidad con la puerta abierta : 1090 mm Compartimiento de cuatro estrellas Capacidad : 142 L Compartimiento de dos estrellas Capacidad : 3 L Este producto está destinado a ser utilizado en clases climáticas de SN a T. Clase climática Temperatura ambiente SN +10 a +32 °C N +16 a +32 °C T +16 a +43°C Use el vínculo https://eprel.ec.europa.eu/ para acceder a la base de datos de productos europea (EPREL), en la que se guarda más información sobre el producto. Teclee el identicador de modelo, el número de registro EPREL 311953 o escanee el código QR en la etiqueta energética para acceder a la información del modelo. ELIMINACIÓN No deseche este aparato como residuo doméstico convencional. Devuélvalo a un punto de recogida de reciclado de piezas eléctricas y electrónicas WEEE. Con ello ayudará a preservar los recursos naturales y a proteger el medio ambiente. Contactar con su vendedor o las autoridades locales para obtener más información. Los refrigerantes deben ser evacuados y desechados por un especialista cualicado, en cumplimiento con las normativas federales y locales antes de inutilizar el aparato.31

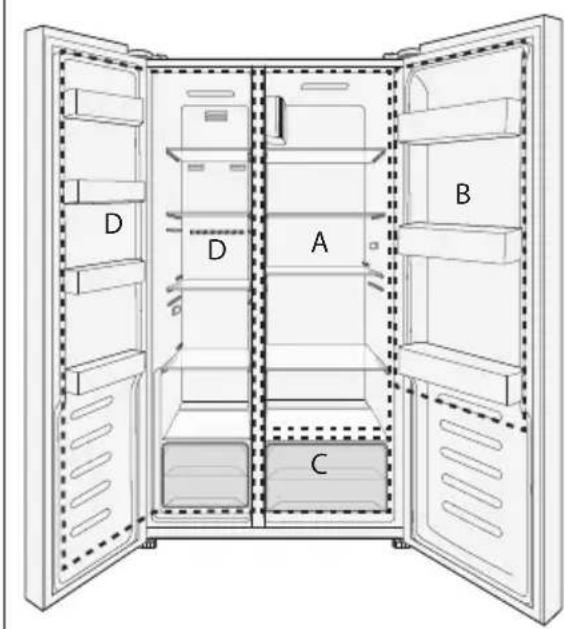

Almacenamiento de alimentos y bebidas

Zona Comida recomendada y ajuste de temperatura A Compartimiento del frigoríco (4°C) - Almacenamiento de alimentos para consumo diario, exquisiteces, yogur, salsas, verduras encurtidas, postres - Almacenamiento de carne, pescado, salchichas, pasta fresca rellena, alimentos cocidos, restos B Estante de puerta (8°C) Almacenamiento de bebidas, leche, yogur, huevos y mantequilla. C Compartimiento de fruta y verdura (4°C) D Congelador (-18°C) Almacenamiento a largo plazo de alimentos - Cajón superior y estante de puerta: Almacenamiento de alimentos congelados y helado. - Cajones centrales: almacenamiento de carne cruda, aves, pescado - Cajones inferiores: almacenamiento de verduras congeladas, patatas fritas - Estante de puerta Tazas de helado ¿Cómo almacenar alimentos y bebidas para una mejor conservación durante el período más largo, a n de evitar el desperdicio de alimentos? Compartimento frigoríco

• Use envases hechos de plástico reciclado, metal, aluminio y vidrio, así como envoltorios de plástico para empaquetar alimentos.

• Se deben cubrir los líquidos y alimentos que puedan formar olores, que puedan estropearse fácilmente o que pueden transferir el sabor.

• Si solo se va a almacenar una pequeña cantidad de alimentos, se recomienda el uso de los estantes sobre el compartimento de frutas y verduras

• Los alimentos que emiten una gran cantidad de gas etileno y aquellos que son sensibles a ellos, como las frutas, las verduras y la lechuga, siempre se deben mantener separados o empaquetados para no acortar su tiempo de almacenamiento; por ejemplo, no guarde los tomates con kiwis o repollo juntos.32

• Use el portabotellas para evitar que las botellas vuelquen.

• No almacene alimentos demasiado cerca uno del otro para permitir la suciente circulación de aire.

• La temperatura recomendada para el compartimento frigoríco es de 4 °C. Si se ajusta, los alimentos se pueden almacenar generalmente durante unos días. Recomendaciones a la hora de refrigerar alimentos

• Almacene los alimentos frescos y sin daños. La calidad y la frescura se conservarán durante más tiempo.

• En el caso de productos precocinados y productos embotellados, no exceda la fecha de caducidad o la fecha preferente especicada por el fabricante.

• Para conservar el aroma, el color y la frescura, embale o cubra bien los alimentos antes de colocarlos en el aparato. Esto evitará que los sabores se transeran entre los alimentos y las piezas de plástico se decoloren.

• Deje enfriar los alimentos y bebidas calientes antes de colocarlos en el compartimento frigoríco. Congelador

• Ideal para almacenar alimentos congelados, preparar cubitos de hielo y congelar alimentos frescos.

• Si solo almacena pequeñas cantidades de alimentos en el congelador, se recomienda utilizar el área más fría en el congelador (corresponde al área central)

• La temperatura recomendada para el compartimento congelador es de -18 °C.

• Tiempo de almacenamiento de alimentos congelados: no más de 1-3 meses.

• El período de almacenamiento especicado en el embalaje es decisivo para los productos congelados disponibles comercialmente. Recomendaciones a la hora de congelar alimentos

• Congele grandes cantidades de alimentos en los recipientes de alimentos congelados inferiores. Aquí es donde la comida se congelará especialmente de forma rápida y con cuidado.

• Distribuya los alimentos en los compartimentos o recipientes de alimentos congelados.

• No coloque alimentos que se vayan a congelar en contacto con alimentos congelados. Si es necesario, vuelva a apilar los alimentos congelados en los contenedores de alimentos congelados.

• Importante para la circulación de aire sin restricciones en el aparato: empuje los recipientes de alimentos congelados hasta el tope. Nota: el almacenamiento de alimentos a la temperatura incorrecta puede conducir a un aumento del desperdicio de alimentos. Tiempos de almacenamiento y temperatura Nota: Un almacenamiento demasiado prolongado o un almacenamiento con temperatura de congelación incorrecta puede estropear la comida, causando residuos alimentarios, incomestibles y que pueden causar intoxicación. La temperatura mínima en la mayoría de casos debería ser -18°C o más fría. Siga los tiempos máximos de almacenamiento siguientes:

extremidades pontíagudas.

• Tempo de armazenamento de alimentos congelados: 1-3 meses.
