MANUALE UTENTE OFZ 421 E OK

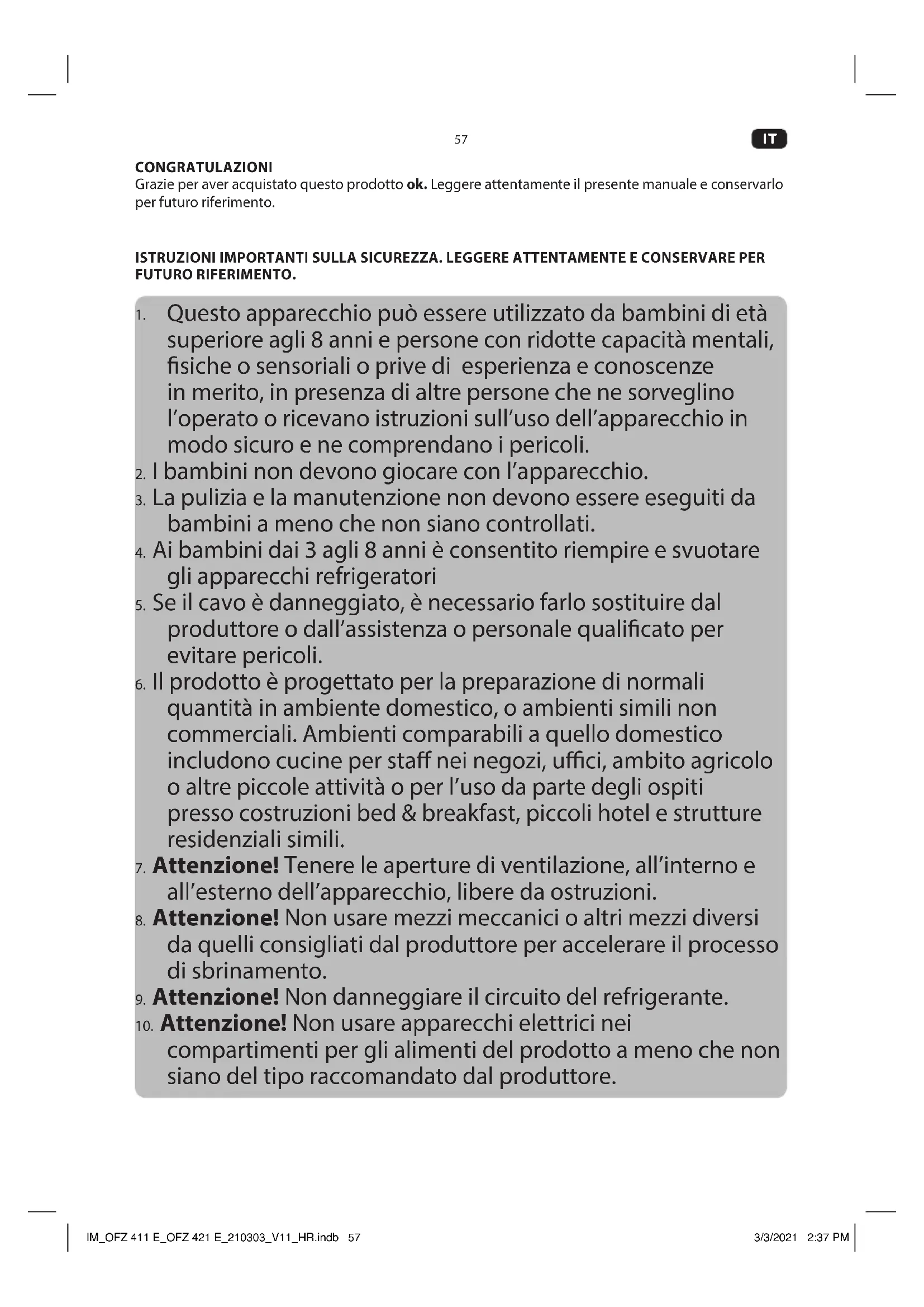

CONGRATULAZIONI Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento. ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, siche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

2. I bambini non devono giocare con l’apparecchio.

3. La pulizia e la manutenzione non devono essere eseguiti da

bambini a meno che non siano controllati.

4. Ai bambini dai 3 agli 8 anni è consentito riempire e svuotare

gli apparecchi refrigeratori

5. Se il cavo è danneggiato, è necessario farlo sostituire dal

produttore o dall’assistenza o personale qualicato per evitare pericoli.

6. Il prodotto è progettato per la preparazione di normali

quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per sta nei negozi, uci, ambito agricolo o altre piccole attività o per l’uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.

7. Attenzione! Tenere le aperture di ventilazione, all’interno e

all’esterno dell’apparecchio, libere da ostruzioni.

8. Attenzione! Non usare mezzi meccanici o altri mezzi diversi

da quelli consigliati dal produttore per accelerare il processo di sbrinamento.

9. Attenzione! Non danneggiare il circuito del refrigerante.

10. Attenzione! Non usare apparecchi elettrici nei

compartimenti per gli alimenti del prodotto a meno che non siano del tipo raccomandato dal produttore. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 57IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 57 3/3/2021 2:37 PM3/3/2021 2:37 PM58

11. Non mettere sostanze esplosive come bombolette per

l’aerosol contenenti propellente inammabile in questo prodotto.

12. Seguire le istruzioni nel capitolo Pulizia e cura.

13. Avvertenza: Il gas di rareddamento e di isolamento sono

inammabili. Quando si smaltisce il prodotto, farlo solo presso un centro di smaltimento autorizzato o contattare il responsabile dell’assistenza.

14. Per evitare la contaminazione degli alimenti, rispettare le

seguenti istruzioni: -L'apertura prolungata dello sportello può causare un signicativo aumento della temperatura nei vani dell'apparecchio. -Pulire regolarmente le superci che possono venire a contatto con gli alimenti e i sistemi di drenaggio accessibili. -Conservare la carne e il pesce crudo in appositi contenitori in frigorifero, in modo che non venga a contatto con altri alimenti o che non coli su di essi. -Gli scomparti per surgelati a due stelle sono adatti alla conservazione di alimenti pre-congelati, alla conservazione o alla produzione di gelato e alla produzione di cubetti di ghiaccio. -Gli scomparti a una, due e tre stelle non sono adatti al congelamento di alimenti freschi. -Se l'apparecchio refrigerante viene lasciato vuoto per lunghi periodi, spegnere, sbrinare, pulire, pulire, asciugare e lasciare lo sportello aperto per evitare lo sviluppo di mue all'interno dell'apparecchio. -Per apparecchi senza compartimento a 4 stelle: questo apparecchio di refrigerazione non è adatto per congelare alimenti.

15. ATTENZIONE! Durante il posizionamento dell'apparecchio,

assicurarsi che il cavo di alimentazione non sia intrappolato o danneggiato.

16. ATTENZIONE! Non collocare prese portatili sul retro

17. Leggere con cura questo manuale prima dell’uso. Contiene importanti informazioni per la sicurezza,

nonché indicazioni di funzionamento e manutenzione.

18. Non posizionare alcunché sopra il prodotto.

19. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo

sotto acqua corrente.

20. Non riparare mai da soli il dispositivo. Per assistenza e riparazioni, contattare un centro autorizzato.

21. Il voltaggio deve corrispondere alle informazioni presenti sull’etichetta del modello del prodotto.

22. Scollegare la corrente tirando dalla spina dalla presa.

23. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

24. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e

altri dispositivi/oggetti che producono calore.

25. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

26. Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

27. Usare questo prodotto in ambienti chiusi e mai all’aperto.

28. Questo prodotto non è previsto per scopo commerciale. E’ progettato esclusivamente per uso

29. Assicurarsi che i componenti elettrici, le parti alimentate da corrente e il cavo di alimentazione non

30. Usare esclusivamente accessori forniti con il dispositivo o raccomandati dal produttore!

31. Non coprire il prodotto quando è in funzione. Pericolo di incendio!

32. ATTENZIONE! Durante il posizionamento dell'apparecchio, assicurarsi che il cavo di alimentazione

non sia intrappolato o danneggiato.

33. ATTENZIONE! Non collocare prese portatili sul retro dell'apparecchio.

Attenzione: rischio di incendio! Materiali inammabili. ATTENZIONE! Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio, prestare attenzione al simbolo sul lato sinistro, che si trova sul retro dell'apparecchio (pannello posteriore o compressore). È un simbolo di avvertimento che indica il pericolo di incendio. Ci sono materiali inammabili nelle tubazioni del refrigerante e nel compressore. Accertarsi che qualsiasi fonte d'incendio o amme libere sia lontana dall'apparecchio durante l'uso, la manutenzione e lo smaltimento. USO PREVISTO Questo prodotto è adatto solo per il congelamento di alimenti e bevande. Qualsiasi altro uso può danneggiare il prodotto e causare lesioni. - Questo prodotto non è concepito per essere utilizzato come apparecchio da incasso. - Questo prodotto è progettato per essere utilizzato a temperature ambiente comprese tra 16 °C e 38°C. Questo prodotto è progettato esclusivamente per l’uso domestico e non è destinato all’uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri , o per usi del prodotto che non rispondono alle nalità indicate dal costruttore. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 59IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 59 3/3/2021 2:37 PM3/3/2021 2:37 PM60

A. Controllo della temperatura MIN MID MAX B. Ripiani C. Cavo di alimentazione con spina D. Piedini regolabili, davanti E. Cerniera sportello inferiore F. Sportello G. Maniglia sportello (non assemblata) H. Cerniera sportello superiore

CONTENUTO DELLA CONFEZIONE

1 x Congelatore 1 x Scaale 1 x Vassoio per cubetti di ghiaccio 1 x Manuale d'uso

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei riuti.

• Ispezionare i contenuti della consegna per vericarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

• Dopo aver posizionato il congelatore in posizione verticale, attendere 6 ore prima di collegarlo alla rete per consentire al sistema di rareddamento di riprendere la sua piena capacità.

GARANZIA E PARTI DI RICAMBIO

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nella relativa scheda fornita con il prodotto. Le parti di ricambio, che sono elencate nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenute contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettivamente 10 anni. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 60IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 60 3/3/2021 2:37 PM3/3/2021 2:37 PM61

INSTALLAZIONE Nota: L'installazione deve essere eseguita da almeno 2 persone per evitare pericoli. Fig.

Posizionare l'unità su una supercie piana e stabile. Mantenere le distanze minime da tutti i lati. Fig.

L'irregolarità del piano può essere compensata con i piedini anteriori regolabili. Assicurarsi che il prodotto sia in posizione orizzontale per consentire il corretto funzionamento del circuito di rareddamento. Fig.

Il congelatore è dotato di quattro cassetti e di uno sportello nella parte inferiore. I cassetti possono essere rimossi per la pulizia, ma devono essere utilizzati per conservare gli alimenti. FUNZIONAMENTO Fig.

Inserire la spina di alimentazione in una presa di corrente appropriata. Fig.

Ruotare il regolatore della temperatura sull'impostazione desiderata. Fig.

Lasciar prerareddare il prodotto per circa 6 ore prima di depositarvi il cibo.

REGOLATORE DI TEMPERATURA

Fare riferimento di seguito per la temperatura specica per il livello MIN-MID-MAX: Intervallo MIN/°C MID/°C MAX/°C 3 -12 -18 -24

REGOLATORE DI TEMPERATURA

Il livello MIN - MID - MAX non indica una temperatura specica. Più l’impostazione è bassa (più vicina a MIN), maggiore sarà la temperatura interna. Nota:

• La temperatura più comune per il congelatore deve essere pari a -18°C o inferiore.

• Per determinare la temperatura del prodotto, procurarsi un termometro adatto e collocarlo all'interno.

• La temperatura del prodotto dipende dall'impostazione del regolatore di temperatura.

• Assicurarsi che la porta sia chiusa correttamente e che non sia ostruita dagli alimenti.

• Non conservare mai alimenti caldi o bollenti nel congelatore, poiché ciò compromette la capacità di rareddamento dell'apparecchio e scongela anche altri alimenti. SCONGELAMENTO Fig.

Scongelare il congelatore quando lo strato di ghiaccio sulla supercie raggiunge 3 - 4 mm. Rimuovere tutti gli alimenti dal congelatore. Dopo che il ghiaccio si è sciolto, asciugare l'acqua e pulire l'interno. Nota: Al ne di ridurre l'accumulo di ghiaccio, assicurarsi che nessun oggetto venga conservato a contatto con le pareti dell'apparecchio, lo sportello viene aperto solo per un breve periodo di tempo e non conservare mai gli apparecchi caldi nel congelatore. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 61IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 61 3/3/2021 2:37 PM3/3/2021 2:37 PM62

Regolazione delle cerniere dello sportello Nota:

• Se necessario, e se l’ambiente lo richiede, il montaggio delle porte può essere modicato. A tale scopo, seguire tutte le istruzioni riportate di seguito nell'ordine dato.

• Sono necessari i seguenti utensili: Chiave a brugola o chiave da 8 mm, cacciavite philips, cacciavite a taglio. A causa dell'unicità degli utensili appropriati, questi non vengono menzionati separatamente nelle seguenti istruzioni.

1. Rimuovere le due coperture di plastica e metterle da parte.

2. Tenere saldamente lo sportello, rimuovere le due viti e rimuovere la cerniera superiore dallo

3. Rimuovere lo sportello dal perno della cerniera inferiore spingendolo delicatamente verso l'alto.

Posizionarlo delicatamente su una supercie morbida, per evitare di danneggiarlo. Rimuovere la staa inferiore della cerniera sul lato destro dell'unità e rimuovere il piedino di livellamento sul lato sinistro. Invertire le loro posizioni. Nota: Per informazioni dettagliate si veda l'illustrazione panoramica

Attenzione Dopo aver posizionato il congelatore in posizione verticale, attendere 6 ore prima di collegarlo alla rete per consentire al sistema di rareddamento di ricuperare il massimo delle prestazioni.

4. Installare la cerniera inferiore sul lato sinistro dell’unità. Installare il piedino regolabile sul lato destro

dell’unità. Svitare anche il fermo nella parte inferiore dello sportello, ruotarlo e ssarlo sul lato opposto.

5. Rimuovere il perno della cerniera dalla cerniera superiore e riavvitarlo sulla cerniera del lato

opposto. Installare la porta sul perno della cerniera inferiore, ora situato sul lato sinistro dell’unità.

6. Installare la cerniera superiore e la copertura della cerniera sul lato sinistro dell'unità. Posizionare la

copertura in plastica nel foro sul lato destro della parte superiore dell’unità per coprire i fori delle viti. Nota: Quando si installa la porta, assicurarsi che la parte superiore della porta sia a livello della parte superiore della cabina. Se la porta non è a livello, la guarnizione di gomma non avrà una buona tenuta rispetto alla cabina, il che può causare un malfunzionamento dell’unità.

INSTALLAZIONE DELLA MANIGLIA DELLO SPORTELLO

7. Rimuovere i due tappi ciechi sul lato desiderato dello sportello.

8. Installare la maniglia con le viti in dotazione.

9. Fissare i due tappi in dotazione sulle viti.

• Non posizionare il prodotto in prossimità di fonti di calore (radiatore o cucina, ecc.)

• Assicurarsi che l’aria uisca senza ostacoli attorno al frigorifero e al freezer.

• Se si è formato del ghiaccio, sbrinare l’apparecchio. Uno spesso strato di ghiaccio inuisce sulla trasmissione del freddo, aumentando così il consumo energetico.

• Quando si apre l’apparecchio per prendere fuori gli alimenti, aprire lo sportello per breve tempo solamente. Un minor tempo d’apertura dello sportello porta ad un minor deposito di ghiaccio sulle pareti del freezer.

• Selezionare l’impostazione del regolatore della temperatura secondo la capacità di riempimento del prodotto.

• Usare cassetti, cestini o ripiani per conservare gli alimenti. Se l’energia del prodotto viene usata in modo eciente, il consumo energetico può essere ridotto al minimo.

• Mettere nel congelatore solo prodotti alimentari freddi o rareddati. Non inserire per nessun motivo oggetti caldi.

• Si consiglia di non rimuovere tutti gli accessori, come i cassetti, in quanto ciò potrebbe aumentare il consumo energetico.

PULIZIA E MANUTENZIONE

• Scollegare il prodotto e lasciarlo rareddare completamente prima di pulirlo. Non immergere le parti elettriche del prodotto in acqua durante la pulizia o funzionamento. Non tenere mai il prodotto sotto acqua corrente.

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la supercie.

• Non usare mai olio o grasso sulla guarnizione della porta. Col tempo la renderà porosa.

• Non usare sistemi di pulizia a vapore. Il vapore potrebbe venire a contatto con parti elettriche del prodotto, causando un corto circuito.

• Pulire le superci esterne del dispositivo con un panno umido e quindi asciugarle completamente.

• Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire la guarnizione della porta solo con acqua, e poi asciugarla accuratamente.

• Le parti amovibili, ad es. ripiani in vetro, possono essere asportate per la pulizia. SMANTELLAMENTO Se si dovesse vericare un arresto più lungo durante il funzionamento del frigorifero, si devono eseguire i seguenti passaggi:

• Scollegare il prodotto.

• Svuotare il prodotto.

• Pulire l’interno dello scomparto del freezer e lasciare asciugare.

• Pulire facendo attenzione, tutti gli accessori (cassetti per le verdure, scomparti dello sportello, ripiani in vetro, ecc.)

• Lasciare lo sportello aperto per evitare la formazione di odori spiacevoli e di umidità.

RISOLUZIONE DEI PROBLEMI

Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato nella sezione Soluzione o se sono necessarie parti di ricambio per la riparazione automatica, contattare il centro di assistenza. Le rispettive hotline sono indicate nella scheda di garanzia fornita con questo prodotto. Si prega di notare che l'auto-riparazione impropria può portare a pericoli e all'annullamento della garanzia e va evitata in caso di dubbio. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 63IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 63 3/3/2021 2:37 PM3/3/2021 2:37 PM64

Problema Possibili cause Soluzione Il prodotto non funziona • Alimentazione interrotta • Controllare alimentazione elettrica La temperatura negli scomparti non è abbastanza bassa.

• Lo sportello non è ben chiuso o viene aperto spesso.

• Riposizionare gli alimenti in modo che la porta possa essere chiusa saldamente.

• La temperatura ambiente è inferiore a 16°C o superiore a 38°C

• Il prodotto è previsto venga usto in un ambiente con temperature fra i 16°C e i 38°C. CARATTERISTICHE Tensione : 220 - 240 V~ Frequenza : 50 Hz Corrente nominale : 0,5 A Consumo di energia kWh/24h kWh/anno

0,45kWh: 183kWh Capacità netta congelatore : 160 L Capacità di congelamento : 7,20 kg/24h Temperatura ambiente : 16°C - 38°C Dimensioni (HxWxD) : 550 X 550 X 1420 mm Profondità con porta aperta : 1050 mm basato su EN 62552: 2020 Questo prodotto per refrigerazione è progettato per essere utilizzato a temperature ambiente comprese tra 16 °C e 38 °C Classe climatica Temperatura ambiente N +16°C a +32 °C ST +16°C a +38 °C Utilizzare il collegamento https://eprel.ec.europa.eu/ per accedere al database europeo dei prodotti (EPREL), in cui vengono salvate ulteriori informazioni sul prodotto. Digitare l'identicativo del modello, che può essere trovato sul pannello del prodotto e sull'etichetta energetica o semplicemente scansionare il codice QR sull'etichetta energetica per accedere alle informazioni del modello. SMALTIMENTO Non smaltire questi apparecchi con i riuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. I refrigeranti devono essere scaricati e smaltiti da uno specialista qualicato in conformità alle normative federali e locali prima che l’apparecchio venga raschiato. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 64IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 64 3/3/2021 2:37 PM3/3/2021 2:37 PM65

CONSERVAZIONE DI ALIMENTI E BEVANDE

Area Alimento consigliato e impostazione della temperatura A Congelatore (-18 °C) Alimenti per la conservazione a lungo termine - Cassetto superiore: Conservazione di alimenti congelati e gelati - Cassetti centrali: conservazione di verdure congelate, patatine - Cassetti inferiori: conservazione di carne cruda, pollame, pesce Come conservare cibi e bevande nel modo migliore e a lungo, al ne di evitare sprechi alimentari? INFORMAZIONI GENERALI PER LA CONSERVAZIONE DEGLI ALIMENTI

• Conservare alimenti freschi e integri La qualità e la freschezza verranno conservate più a lungo.

• Nel caso di prodotti pronti al consumo e di prodotti in bottiglia, non superare la data di scadenza minima o la data di scadenza specicata dal produttore.

• Per conservare aroma, colore e freschezza, imballare o coprire bene il cibo prima di metterlo nell'apparecchio. Ciò eviterà che i sapori si trasferiscano tra gli alimenti e le parti in plastica si scoloriscano.

• Lasciar rareddare cibi e bevande caldi prima di riporli nel congelatore.

• Se si conservano solo piccole quantità di cibo nel congelatore, si consiglia di utilizzare la zona più fredda dello scomparto (corrisponde alla zona centrale).

• La temperatura consigliata del congelatore, alla quale devono essere conservati gli alimenti, è di -18 °C.

• Tempo di conservazione degli alimenti congelati: non più di 12 mesi.

• Il periodo di conservazione indicato sulla confezione è determinante per i prodotti congelati disponibili in commercio.

INFORMAZIONI PER IL CONGELAMENTO DI ALIMENTI

• Congelare le quantità maggiori di alimenti nei contenitori inferiori per alimenti congelati. È qui che il cibo si congela in modo particolarmente rapido e delicato.

• Distribuire il cibo negli scomparti o in contenitori per alimenti congelati.

• Non portare il cibo che deve essere congelato a contatto con il cibo congelato. Se necessario, riporre gli alimenti congelati nei contenitori degli alimenti congelati.

• Importante per la libera circolazione d'aria nell'apparecchio: inserire i contenitori per alimenti congelati no all'arresto. Nota: La conservazione di alimenti alla temperatura non corretta può portare ad un aumento dello spreco di cibo. Tempi di conservazione e temperatura Nota: La conservazione prolungata o la conservazione a temperature di congelamento inadeguate possono causare il deterioramento degli alimenti, che causa spreco di cibo, che diventa non commestibile e può causare intossicazione alimentare. La temperatura minima nella maggior parte dei casi dovrebbe essere di -18°C o inferiore. Seguire il massimo I tempi di conservazione consigliati sono riportati di seguito:
