| Caractéristiques | Détails |
|---|---|
| Type de réfrigérateur | Réfrigérateur combiné |
| Capacité totale | 420 litres |
| Classe énergétique | A++ |
| Dimensions (HxLxP) | 185 x 70 x 65 cm |
| Poids | 75 kg |
| Système de refroidissement | Froid ventilé |
| Niveau sonore | 42 dB |
| Nombre de tiroirs | 3 tiroirs pour le congélateur |
| Éclairage intérieur | LED |
| Fonctionnalités supplémentaires | Contrôle de la température, alarme de porte ouverte |
| Entretien | Dégivrage automatique |
| Garantie | 2 ans |
| Consommation annuelle | 300 kWh |
| Couleur | Inox |
FOIRE AUX QUESTIONS - OFZ 421 E OK
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice OFZ 421 E - OK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OFZ 421 E de la marque OK.
MODE D'EMPLOI OFZ 421 E OK

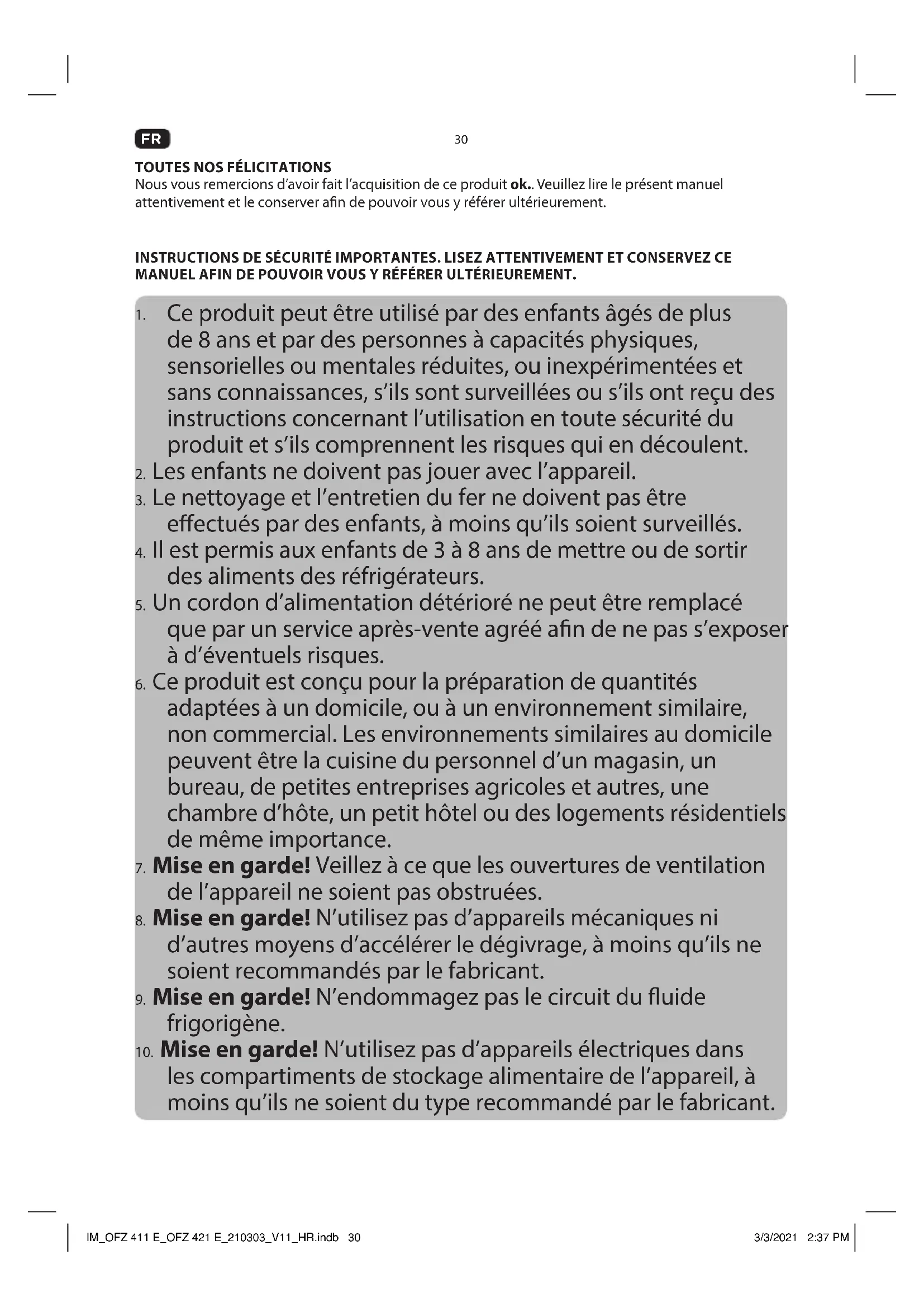

Nous vous remercions d’avoir fait l’acquisition de ce produit ok.. Veuillez lire le présent manuel attentivement et le conserver an de pouvoir vous y référer ultérieurement. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES. LISEZ ATTENTIVEMENT ET CONSERVEZ CE MANUEL AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT.
Ce produit peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites, ou inexpérimentées et sans connaissances, s’ils sont surveillées ou s’ils ont reçu des instructions concernant l’utilisation en toute sécurité du produit et s’ils comprennent les risques qui en découlent.
2. Les enfants ne doivent pas jouer avec l’appareil.
3. Le nettoyage et l’entretien du fer ne doivent pas être
eectués par des enfants, à moins qu’ils soient surveillés.
4. Il est permis aux enfants de 3 à 8 ans de mettre ou de sortir
des aliments des réfrigérateurs.
5. Un cordon d’alimentation détérioré ne peut être remplacé
que par un service après-vente agréé an de ne pas s’exposer à d’éventuels risques.
6. Ce produit est conçu pour la préparation de quantités
adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d’un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d’hôte, un petit hôtel ou des logements résidentiels de même importance.
7. Mise en garde! Veillez à ce que les ouvertures de ventilation
de l’appareil ne soient pas obstruées.
8. Mise en garde! N’utilisez pas d’appareils mécaniques ni
d’autres moyens d’accélérer le dégivrage, à moins qu’ils ne soient recommandés par le fabricant.
9. Mise en garde! N’endommagez pas le circuit du uide
10. Mise en garde! N’utilisez pas d’appareils électriques dans
les compartiments de stockage alimentaire de l’appareil, à moins qu’ils ne soient du type recommandé par le fabricant. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 30IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 30 3/3/2021 2:37 PM3/3/2021 2:37 PM31
des bouteilles d’aérosol contenant un gaz propulseur inammable.
12. Suivez les instructions de la section Nettoyage et entretien.
13. Attention: Le réfrigérant et le gaz d’isolation sont
inammables. Lorsque vous vous débarrassez de ce produit, veuillez le faire auprès d’un centre de tri spécialisé ou contactez votre vendeur.
14. An d’éviter la contamination des aliments, veuillez respecter
les consignes suivantes : -L’ouverture de la porte pendant de longues périodes peut provoquer une augmentation signicative de la température dans les compartiments de l'appareil. -Nettoyer régulièrement les surfaces susceptibles d’entrer en contact avec des aliments et les systèmes de drainage accessibles. -Conserver la viande et le poisson crus dans des récipients appropriés dans le réfrigérateur, de manière à ce qu’ils ne soient pas en contact avec d’autres aliments ni ne gouttent dessus. -Les compartiments congélateurs «deux étoiles» conviennent au stockage d’aliments précongelés, au stockage ou à la préparation de crème glacée et à la confection de glaçons. -Les compartiments à une, deux et trois étoiles ne conviennent pas pour la congélation des aliments frais. -Si le réfrigérateur reste vide pendant de longues périodes, il convient d’éteindre, dégivrer, nettoyer, sécher et laisser la porte ouverte pour éviter la formation de moisissure dans l'appareil. -Pour les appareils sans compartiment 4 étoiles : ce réfrigérateur n'est pas adapté à la congélation de denrées alimentaires.
15. AVERTISSEMENT! S’assurer que le cordon d'alimentation n'est
ni coincé ni endommagé lors de l’installation de l'appareil.
16. AVERTISSEMENT! Ne pas placer plusieurs multiprises
17. Veuillez lire attentivement cette notice avant d’utiliser votre appareil. Y gurent des informations
importantes pour votre sécurité ainsi que pour l’utilisation et l’entretien de l’équipement.
18. Ne placez pas d’objets au-dessus du produit.
19. N’immergez jamais les pièces électriques de l’appareil dans l’eau au cours du nettoyage ou de
l’utilisation. Ne passez jamais l’appareil sous l’eau courante.
20. Ne tentez en aucun cas de réparer l’appareil par vos propres moyens. Pour toute intervention ou
réparation, adressez-vous à un service après-vente agréé.
21. La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
22. Seul le débranchement de la che électrique au niveau de la prise de courant peut interrompre
l’alimentation de l’appareil par le secteur.
23. Évitez de détériorer le cordon d’alimentation en le pliant ou par contact avec des angles vifs.
24. Veuillez tenir l’appareil, y compris son cordon d’alimentation et sa che électrique, à l’écart de toute
source de chaleur, telle qu’un poêle, une plaque chauante ou tout autre appareil/équipement générant de la chaleur.
25. Pour débrancher l’appareil de la prise de courant, tirez sur la che électrique et non pas sur le
26. Débranchez l’appareil lorsqu’il n’est pas utilisé, en cas de dysfonctionnement, avant de monter ou
de démonter les accessoires et avant chaque nettoyage.
27. Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l’extérieur.
28. Cet appareil n’est pas destiné à l’utilisation commerciale. Il est conçu pour usage domestique
29. Assurez-vous que les composants électriques, les pièces sous tension et le cordon d’alimentation
ne sont pas mouillés.
30. Utilisez uniquement les accessoires fournis avec l’appareil ou recommandés par le fabricant !
31. Ne couvrez pas le produit pendant l’utilisation. Risque d’incendie !
32. AVERTISSEMENT! S’assurer que le cordon d'alimentation n'est ni coincé ni endommagé lors de
l’installation de l'appareil.
33. AVERTISSEMENT! Ne pas placer plusieurs multiprises amovibles derrière de l'appareil.
Attention, risque d’incendie! Matériaux inammables. AVERTISSEMENT! Durant l’utilisation, l’entretien et la mise au rebut de l’appareil, merci de respecter le symbole gurant à gauche au dos de l’appareil (panneau arrière ou compresseur). Symbole d’avertissement indiquant un risque d’incendie. Les tuyaux et le compresseur contiennent des matériaux inammables. Veillez à ne pas vous tenir à proximité d’un feu ou d'une amme nue pendant l’utilisation, la réparation ou la préparation pour l’élimination de l’appareil.
Cet appareil convient uniquement pour la congélation des aliments et des boissons. Toute autre utilisation peut entraîner des dommages sur l’appareil ou bien des blessures. - Ce produit n’est pas prévu pour être utilisé comme appareil ménager encastré. - Ce produit est prévu pour être utilisé sous des températures comprises entre 16 °C et 38 °C. Imtron GmbH n’assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 32IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 32 3/3/2021 2:37 PM3/3/2021 2:37 PM33
A. Contrôle de la température MIN MID MAX B. Clayettes C. Cordon d’alimentation avec prise D. Pieds réglables, avant E. Charnière du bas de la porte F. Porte G. Poignée de la porte (à installer) H. Charnière du haut de la porte
CONTENU DE LA LIVRAISON
1 x Congélateur 1 x Bac à glaçons 1 x Mode d’emploi 1 x Carte de garantie AVANT DE L’UTILISER POUR LA PREMIERE FOIS
- Retirez soigneusement le produit et les accessoires de leur emballage d’origine. Il est conseillé de conserver l’emballage d’origine pour le rangement. Si vous souhaitez disposer de l’emballage d’origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.
- Vériez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.
- Après avoir déballé, veuillez consulter la section Nettoyage et entretien.
- Après avoir placé le congélateur debout sur ses pieds, attendez 6 heures avant de le brancher au secteur pour permettre au système de refroidissement de reprendre sa pleine capacité. GARANTIE ET PIÈCES DÉTACHÉES La période de garantie du produit, ainsi que les conditions applicables de la garantie peuvent être consultées sur la carte de garantie accompagnant le produit. Les pièces détachées, listées dans la directive d’écodesign correspondante, peuvent être acquises auprès du centre de service client, pendant au moins 7 ans et 0 ans au plus après la mise en vente du produit. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 33IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 33 3/3/2021 2:37 PM3/3/2021 2:37 PM34
INSTALLATION Remarque: L'installation doit être eectuée par au moins 2 personnes pour éviter les risques de blessure. Fig.
Placez l’appareil sur une surface plane et stable. Respectez les distances d’installation minimales sur tous les côtés de l’appareil. Fig.
Vous pouvez corriger l’équilibre de l’appareil avec les pieds avant réglables. Assurez-vous que l’appareil est correctement à l’horizontale pour garantir le fonctionnement correct du circuit de refroidissement. Fig.
Le congélateur est équipé de quatre tiroirs et d’une trappe sur le fond. Vous pouvez retirer les tiroirs pour les nettoyer, mais ils doivent être utilisés pour stocker les aliments. UTILISATION Fig.
Branchez la che d’alimentation dans une prise secteur appropriée. Fig.
Réglez le thermostat sur le réglage souhaité. Fig.
Laissez l’appareil pré-refroidir pendant environ 6 heures avant d’y placer les aliments.
RÉGULATEUR DE TEMPÉRATURE
Consultez le tableau ci-dessous pour connaître les correspondances de MIN-MID-MAX : Niveaux MIN/°C MID/°C MAX/°C 3 -12 -18 -24 THERMOSTAT Les niveaux MIN - MID - MAX ne correspondent pas à une température spécique. Plus bas est le réglage (c.-à-.d proche de MIN), plus haute est la température intérieure. Remarque :
- La température la plus communément utilisée par les congélateurs est de -18 °C ou plus bas.
- Pour déterminer la température dans le congélateur, achetez un thermomètre adapté, et mettez-le dedans.
- La température du congélateur dépend du réglage du thermostat.
- Assurez-vous que la porte est correctement fermée, et qu’aucun aliment ne bloque la fermeture.
- Ne mettez jamais d’aliments tièdes ou chauds dans le congélateur, car cela impactera ses performances de réfrigération, et entraînera la décongélation des autres aliments. DÉGIVRAGE Fig.
Dégivrez le congélateur lorsque la couche de givre sur sa surface atteint une épaisseur de 3 à 4 mm. Retirez tous les aliments du congélateur. Débranchez le congélateur et ouvrez la porte. Après que le givre ait fondu, essuyez l’eau et nettoyez l’intérieur. Remarque: Pour réduire la quantité de glace formée, veillez à ce que les aliments ne touchent pas les parois du congélateur, n’ouvrez la porte que brièvement, et ne rangez jamais d’aliments tièdes ou chauds dans le congélateur. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 34IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 34 3/3/2021 2:37 PM3/3/2021 2:37 PM35
Réglage des charnières de la porte Remarque :
- Si nécessaire, et selon l'organisation de la pièce, le montage des portes peut être changé. Pour faire cela, suivez les instructions suivantes dans l'ordre établi.
- Les outils suivants sont nécessaires : Clé à douille ou clé anglaise de 8 mm, tournevis cruciforme, tournevis plat. En raison de l'unicité des outils appropriés, ceux-ci ne sont pas mentionnés séparément dans les instructions suivantes.
1. Retirez les deux caches de plastique et mettez-les de côté.
2. Tenez la porte fermement, retirez les deux vis et retirez la charnière du haut de la porte.
3. Retirez la porte de la goupille de la charnière du bas, en la soulevant doucement. Posez la porte
soigneusement sur une surface matelassée pour éviter de l’endommager. Retirez le support de la charnière du bas sur le côté droit de l’unité, et retirez le pied de mise à niveau du côté gauche. Inversez leur position. Remarque: Pour consulter des informations détaillées, voyez l’illustration de présentation générale
Attention Après avoir placé le congélateur debout sur ses pieds, attendez 6 heures avant de le brancher au secteur pour permettre au système de refroidissement de reprendre sa pleine capacité.
4. Installez la charnière du bas sur le côté gauche du réfrigérateur. Installez le pied réglable du bas sur
le côté droit du réfrigérateur. Dévissez le bouchon sur le dessous de la porte, et positionnez-le sur le côté opposé.
5. Retirez la goupille de la charnière du haut et revissez-la dans la charnière située du côté opposé.
Installez la porte sur la goupille de charnière du bas, maintenant située sur le côté gauche de l'appareil.
6. Installez la charnière du haut, ainsi que le cache de charnière sur le côté gauche de l’appareil. Placez
le cache en plastique sur le trou en haut à droite du réfrigérateur, pour couvrir les trous des vis. Remarque: Lorsque vous installez la porte, assurez-vous que le haut de la porte soit correctement à niveau avec le haut du compartiment. Si la porte n’est pas à niveau, alors le joint de caoutchouc ne se fermera pas hermétiquement, ce qui peut entraîner des défaillances de l’appareil.
INSTALLATION DE LA POIGNEE DE PORTE
7. Retirez les deux bouchons du côté désiré de la porte.
8. Installez la poignée avec les vis incluses.
9. Enclenchez les deux caches sur les vis.
- Ne placez pas le produit à proximité d’une source de chaleur (radiateur ou poêle de cuisine, etc.).
- Assurer la circulation d’air libre autour du réfrigérateur et du congélateur.
- Si une couche de glace s’est formée, dégivrez l’appareil. Une épaisse couche de glace aecte la transmission du froid, donc la consommation d’énergie augmentera.
- Lorsque vous ouvrez et prenez de la nourriture, ouvrez la porte peu de temps. Une ouverture de porte plus courte provoque moins de formation de givre sur les parois du congélateur.
- Sélectionnez le réglage du régulateur de température en fonction de la quantité du produit contenue.
- Utilisez des tiroirs, des paniers ou des étagères pour ranger les aliments. Si l’énergie du produit est utilisée ecacement, la consommation d’énergie peut être minimisée.
- Mettez seulement des aliments froids ou frais dans le congélateur. Ne mettez jamais d’aliments chauds.
- Il est déconseillé de retirer tous les accessoires, tels que les tiroirs, car cela pourrait augmenter la consommation en énergie.
- Débranchez l’appareil et laissez-le refroidir complétement avant de le nettoyer. Ne jamais plonger dans l’eau, les parties électriques de l’appareil pendant le nettoyage ou le fonctionnement. Ne jamais placer l’appareil sous l’eau courant.
- Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
- N’utilisez jamais d’huile ni de graisse sur le joint de porte. Cela le rendrait poreux avec le temps.
- N’utilisez pas d’équipement de nettoyage à la vapeur. La vapeur pourrait entrer en contact avec les pièces électriques du produit, ce qui causerait un court-circuit.
- Nettoyez les surfaces extérieures de l’appareil avec un chion humide et puis essuyez-les soigneusement.
- Assurez-vous qu’aucun liquide ne pénètre à l’intérieur de l’appareil (par exemple, par le bouton).
- Essuyez le joint de porte à l’eau uniquement, puis séchez-le soigneusement.
- Les pièces amovibles, par exemple les étagères en verre, peuvent être enlevées pour le nettoyage.
Si le réfrigérateur doit rester inutilisé pendant une longue période, il faut eectuer les opérations suivantes:
- Débranchez l’appareil.
- Nettoyez l’intérieur du compartiment congélateur et laissez-le sécher.
- Nettoyez soigneusement tous les accessoires (contenants de légumes, compartiments de porte, étagères en verre, etc.)
- Laissez la porte ouverte pour éviter la formation d’odeurs et de moisissures désagréables. DÉPANNAGE En cas de problèmes pendant le fonctionnement, veuillez consulter le tableau suivant. Si les problèmes ne peuvent être résolus avec les conseils de la section Solutions, ou si vous avez besoin de pièces détachées, veuillez contacter le centre de service. Les numéros de contact sont indiqués sur la carte de garantie accompagnant ce produit. Notez que des réparations eectuées par le particulier de manière incorrecte peuvent créer des conditions dangereuses et annuler la garantie. Ne pas tenter de réparations par vous-même en cas de doute. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 36IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 36 3/3/2021 2:37 PM3/3/2021 2:37 PM37
Problème Causes possibles Solution L’appareil ne fonctionne pas • Alimentation interrompue • Vériez la source d’alimentation La température dans les compartiments n’est pas assez basse.
- La porte n’est pas bien fermée ou elle est ouverte trop souvent.
- Réarrangez les aliments pour que la porte puisse être bien fermée.
- La température ambiante est inférieure à 16 °C ou supérieure à 38 °C
- Le produit est destiné à être utilisé dans une température ambiante comprise entre 16 °C et 38 °C CARACTÉRISTIQUES Tension : 220 - 240 V~ Fréquence : 50 Hz Courant nominal : 0,5 A Consommation d’énergie kWh/24 h kWh/an
0,45 kWh 183 kWh Capacité nette du congélateur : 160 L Capacité de congélation : 7,20 kg/24 h Température ambiante : 16 °C - 38 °C Dimensions (HxWxD) : 550 X 550 X 1420 mm Profondeur avec porte ouverte : 1050 mm selon EN 62552: 2020 Cet appareil de réfrigération est prévu pour être utilisé sous des températures comprises entre 16 °C et 38 °C Classe climatique Temperature ambiante N +16 °C à +32 °C ST +16 °C à +38 °C Suivez ce lien https://eprel.ec.europa.eu/ pour accéder à la base de donnée européenne des produits (EPREL), qui contient plus d’informations sur le produit. Saisissez l’identiant de modèle qui se trouve sur l’étiquette du produit, ainsi que sur le label de classe énergétique. Vous pouvez aussi scanner le code QR sur le label de classe énergétique pour accéder aux informations de modèle.
Ne pas éliminer cet appareil dans les déchets ménagers municipaux non triés. Les retourner au point de collecte désigné pour le recyclage des WEEE. Se conduire ainsi aidera à préserver les ressources et à protéger l’environnement. Contacter votre revendeur ou les autorités locales pour de plus amples informations. Les uides frigorigenes doivent etre evacues et elimines par un specialiste qualie en conformite avec les reglements federaux et locaux avant que l’appareil soit jete. IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 37IM_OFZ 411 E_OFZ 421 E_210303_V11_HR.indb 37 3/3/2021 2:37 PM3/3/2021 2:37 PM38
Zone Aliments et réglage de température conseillés A Congélateur (-18 °C) Aliments à stockage long terme - Tiroir supérieur : Stockage des aliments congelés et de la glace. - Tiroirs du milieu : Stockage des légumes et des frites congelés - Tiroirs du milieu : Stockage de la viande crue, de la volaille et du poisson Comment stocker les aliments et la boisson pour garantir leur meilleure conservation sur la plus longue durée et éviter le gaspillage de nourriture ? INFORMATIONS GÉNÉRALES POUR LE STOCKAGE DE LA NOURRITURE
- Stockez la nourriture lorsqu’elle est fraîche et non endommagée. La qualité et la fraîcheur seront préservées plus longtemps.
- Dans le cas de plats préparés et de boissons en bouteille, ne dépassez pas la date limite de vente ou la date de péremption indiquée par le fabricant.
- Pour préserver les arômes, la couleur et la fraîcheur, emballez ou protégez bien la nourriture avant de la mettre dans le congélateur. Cela évitera les transferts de goûts entre les aliments et que les parties de plastique ne se décolorent.
- Attendez que les aliments chauds et les boissons refroidissent avant de les mettre dans le compartiment du congélateur.
- Si vous ne stockez que de petites quantités d’aliments dans le congélateur, il est recommandé d’utiliser la zone la plus froide du congélateur (la zone du milieu).
- La température recommandée pour le congélateur, pour le stockage des aliments, est de -18°C.
- Durée de stockage des aliments surgelés : pas plus de 12 mois.
- La période de stockage indiquée sur l’emballage doit être respectée pour les produits surgelés. INFORMATIONS POUR LA CONGÉLATION DES ALIMENTS
- Congelez des aliments en plus grande quantité dans les tiroirs du bas. C’est là que les aliments se congèleront plus rapidement et en douceur.
- Répartissez les aliments dans les compartiments ou dans des tiroirs à aliments congelés.
- Ne mettez pas d’aliments non congelés en contact direct avec des aliments déjà congelés. Si nécessaire, réorganisez les aliments congelés dans leurs tiroirs respectifs.
- Important pour la libre circulation de l’air dans l’appareil : ne dépassez pas la limite haute de rangement des tiroirs de congélation. Remarque : Le stockage des aliments à une température inadaptée peut causer le gaspillage de nourriture. Durées de stockage et température Remarque : Un stockage trop long ou une température de congélation non adaptée peut causer la pourriture des aliments, qui seront gâchés, Impropres à la consommation et pourraient entraîner une intoxication alimentaire. La température minimale dans la majorité des cas est de -18 °C ou plus froid. Consultez les références de temps de stockage les plus longs ci-dessous :
- Ragoût, crème glacée, saucisses, pain : 2-6 mois.
