Tipo di prodotto	Preamplificatore mixer da installazione
Marca	LD Systems
Modello	PRE ST 1
Categoria	Ricevitore / preamplificatore mixer
Utilizzo previsto	Installazione audio professionale
Ingressi micro/linea	2 (con alimentazione phantom 24 V commutabile)
Ingresso emergenza	1 ingresso linea bilanciato con chiusura contatto prioritario
Fonti musicali	2 ingressi linea stereo RCA + interfaccia Bluetooth 4.0
Uscite linea	1 uscita stereo bilanciata (morsettiera), commutabile mono/stereo
Livelli di priorità	4 livelli (emergenza, micro/linea 1 VOX, carillon, contatto)
Comandi di tonalità	Bassi (±10 dB a 100 Hz) e alti (±10 dB a 10 kHz)
Modalità standby automatico	Sì, dopo 20 min senza segnale (commutabile)
Alimentazione	100-240 V AC, 50-60 Hz, consumo max 6 W, standby < 1 W
Fusibile	T 0,5 A 250 V (5 x 20 mm)
Dimensioni (L x A x P)	210 x 95 x 266,76 mm (con piedini in gomma)
Peso	2,08 kg
Formato	Semi-rack 2U, montaggio su rack possibile (kit opzionale)
Materiale del telaio	Telaio in acciaio, pannello frontale in plastica
Manutenzione e pulizia	Pulire la superficie con panno umido, non utilizzare prodotti abrasivi. Pulire regolarmente le ventilazioni.
Riparabilità	Nessuna parte riparabile dall'utente. Manutenzione esclusivamente da professionista autorizzato.
Garanzia del produttore	Consultare le condizioni sul sito Adam Hall
Temperatura di funzionamento	0 °C a 40 °C, <85% umidità senza condensa
Accessori opzionali	Kit di montaggio su rack (LDIMARK)
Norme e conformità	CE, RAEE, direttive bassa tensione e CEM

Domande frequenti - PRE ST 1 LD Systems

Come collegare un microfono a condensatore al PRE ST 1 ?

Collegare il microfono al connettore XLR o alla morsettiera del canale MIC/LINE 1 o 2. Impostare l'interruttore MIC/LINE su MIC e attivare l'alimentazione phantom (PHANTOM ON) sul retro. Assicurarsi che il volume sia al minimo prima di attivare l'alimentazione phantom.

Come attivare l'abbinamento Bluetooth ?

Premere il pulsante tattile Bluetooth (simbolo) per circa 2 secondi finché il simbolo lampeggia rapidamente. Sul proprio dispositivo, selezionare LD PRE ST1 tra i dispositivi Bluetooth disponibili. Una volta abbinato, il simbolo rimane acceso.

Come configurare la priorità di emergenza (livello 1) ?

Collegare un interruttore esterno ai morsetti C e + del canale EMERGENCY. La chiusura del contatto silenzia tutti gli altri canali. È possibile anche utilizzare il circuito VOX: regolare la soglia con il comando VOX sul retro. Il LED EMERG si accende sul pannello frontale.

Come utilizzare la funzione carillon (chime) ?

Attivare il carillon tramite il comando CHIME sul canale MIC/LINE 2 (ruotarlo in senso orario). Collegare un pulsante ai morsetti C e + del canale MIC/LINE 1. Premendo, la suoneria viene emessa e gli altri canali vengono silenziati.

Come ridurre il consumo in standby ?

Posizionare l'interruttore STANDBY sul retro su ON. L'appareio passa automaticamente in standby dopo 20 minuti senza segnale (< 1 W). È anche possibile premere il pulsante standby sul pannello frontale per un'attivazione manuale.

Quali sono i livelli di priorità e come funzionano ?

Ci sono 4 livelli: 1 (emergenza) silenzia tutto, 2 (MIC/LINE 1 VOX) silenzia MIC/LINE 2 e MUSIC, 3 (carillon) silenzia tutto tranne emergenza, 4 (contatto MIC/LINE 1) silenzia MUSIC. I LED PRIO e EMERG indicano l'attivazione.

Come pulire e manutenere il PRE ST 1 ?

Scollegare l'apparecchio. Pulire la superficie con un panno pulito e umido. Non lasciare penetrare l'umidità. Pulire regolarmente le griglie di ventilazione. Non utilizzare prodotti abrasivi. Conservare in un luogo asciutto e senza polvere.

Posso montare il PRE ST 1 su rack ?

Sì, con il kit opzionale LDIMARK. Permette di montare uno o due apparecchi in un rack da 19 pollici. Seguire le istruzioni di montaggio fornite con il kit.

Cosa fare se il LED CLIP rosso si accende ?

Il LED CLIP indica distorsione. Ridurre il guadagno (GAIN) del canale corrispondente sul retro, o abbassare il volume della sorgente. Se il problema persiste, verificare i livelli di ingresso.

Come collegare più sorgenti audio ?

Utilizzare gli ingressi: due micro/linea (XLR/jack o morsettiera), due sorgenti stereo RCA (CD/Aux) e il Bluetooth. Selezionare la sorgente musicale con il pulsante tattile sul pannello frontale. Il volume si regola per canale e un volume principale.

MANUALE UTENTE PRE ST 1 LD Systems

INFORMAZIONI SULLA SICUREZZA 103

INTRODUZIONE 106

CARATTERISTICHE 106

COLLEGAMENTI, CONTROLLI ED ELEMENTI DEL

DISPLAY 107

LIVELLI DI PRIORITÀ 112

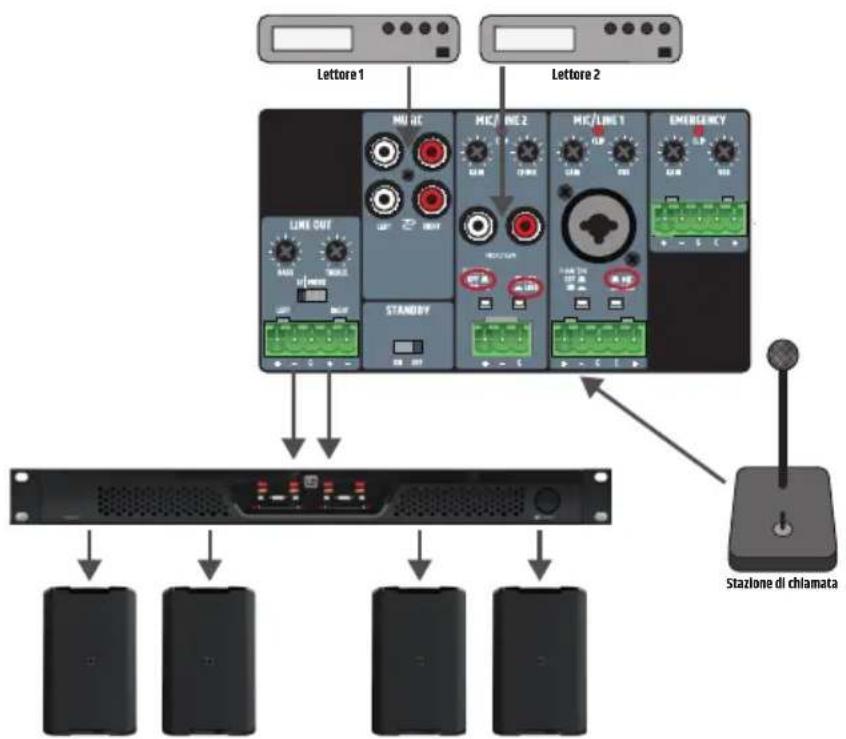

ESEMPI DI COLLEGAMENTI 112

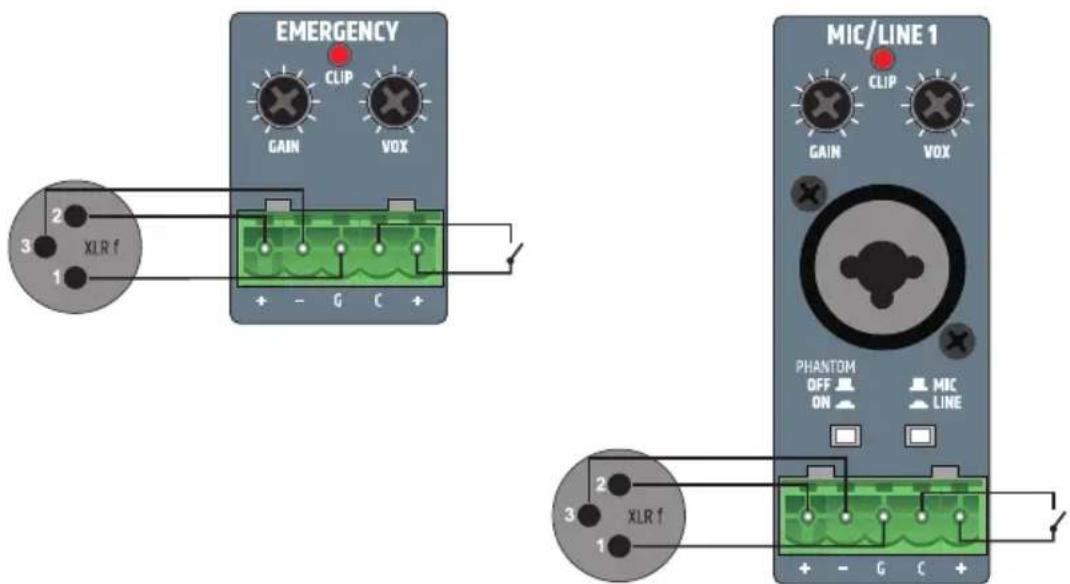

CONNESSIONI DELLA MORSETTIERA 113

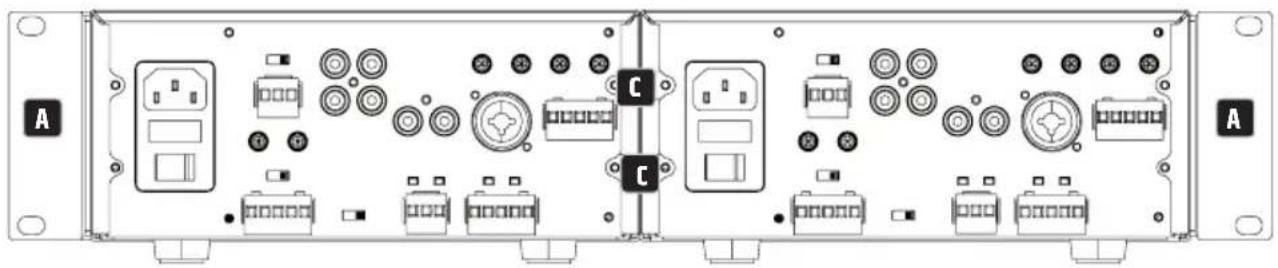

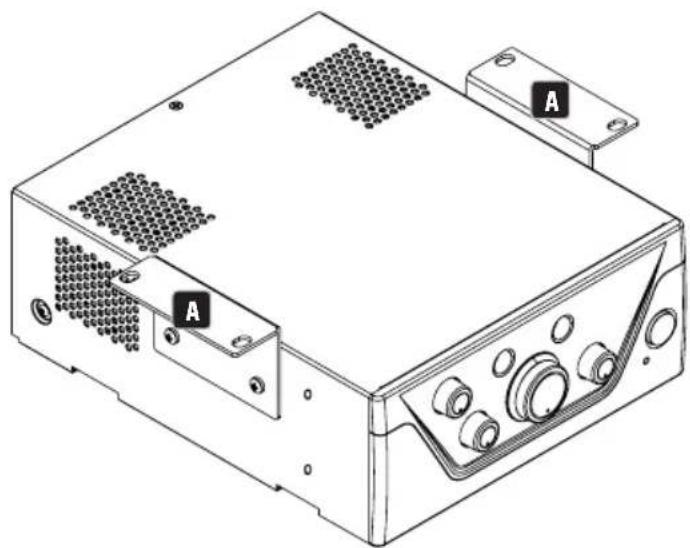

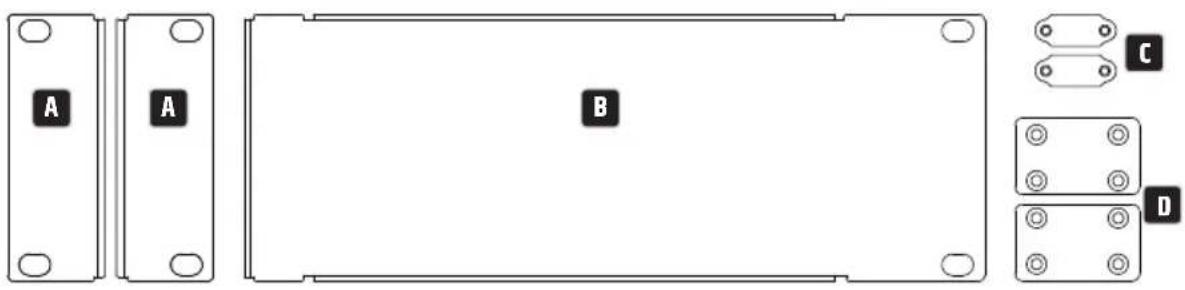

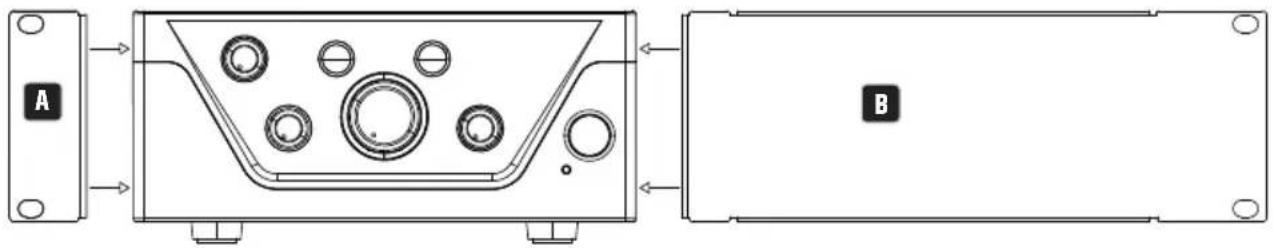

INSTALLAZIONE RACK 114

INSTALLAZIONE SOTTO-BANCO 116

CURA, MANUTENZIONE E RIPARAZIONE 117

DATI TECNICI 118

SMALTIMENTO 121

DICHIARAZIONI DEL PRODUTTORE 121

РУССКИЙ

ЦЕЛЕВОЕ НАЗНАЧЕНИЕ 122

Abbiamo sviluppato questo prodotto perché funzioni in modo affidabile per molti anni. Questo è l'impegno di LD Systems, con il suo nome e tanti anni di esperienza come produttore di soluzioni audio di alta qualità. Leggi attentamente il Manuale utente per iniziare sin da subito a sfruttare al meglio il tuo prodotto LD Systems. Puoi trovare maggiori informazioni su LD-SYSTEMS sul nostro sito Web: WWW.LD-SYSTEMS.COM

USO PREVISTO

Il presente prodotto è destinato all'installazione audio professionale. Il prodotto è stato sviluppato per uso professionale in installazioni audio e non è adatto all'uso in abitazioni private. Inoltre, il prodotto deve essere esclusivamente utilizzato da personale qualificato con conoscenza tecnica delle installazioni audio. Il prodotto deve essere esclusivamente utilizzato nel rispetto dei dati tecnici e delle condizioni operative specificati.

Se il prodotto non viene utilizzato secondo l'uso previsto, decliniamo qualsiasi responsabilità per danni o danni di terzi a persone e cose. Il prodotto non è idoneo per:

• persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o con mancanza di esperienza e conoscenze in materia;
• bambini (proibire ai bambini di giocare con il dispositivo).

INFORMAZIONI SULLA SICUREZZA

1. Leggere attentamente le presenti istruzioni.
2. Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Osservare tutte le avvertenze di sicurezza. Non rimuovere mai le avvertenze di sicurezza o altre informazioni dall'apparecchio.
5. Utilizzare l'apparecchio esclusivamente nel modo e per lo scopo previsti.
6. Utilizzare solo cavalletti e/o supporti sufficientemente stabili e compatibili (per installazioni fisse). Assicurarsi che i supporti a parete siano installati e fissati correttamente. Assicurarsi che l'apparecchio sia installato in modo sicuro, senza rischi di caduta.
7. Durante l'installazione, osservare i regolamenti in materia di sicurezza applicabili per il proprio paese.
8. Non installare né utilizzare mai l'apparecchio vicino a radiatori, termoregolatori, forni o altre fonti di calore. Assicurarsi che l'apparecchio sia sempre installato in modo da raffreddarsi sufficientemente e non surriscaldarsi.
9. Non posizionare mai fonti di accensione, ad esempio candele accese, sull'apparecchio.
10. Le fessure di ventilazione non devono essere ostruite.
11. Tenere una distanza minima di 20 cm attorno e sopra il dispositivo.
12. Non utilizzare questo apparecchio nelle immediate vicinanze dell'acqua (non si applica ad apparecchi specifici per ambienti esterni; in questo caso, osservare le istruzioni specifiche indicate di seguito). Non esporre l'apparecchio a materiali, liquidi o gas infiammabili. Evitare l'esposizione diretta alla luce solare!
13. Assicurarsi che gocce o schizzi d'acqua non entrino nell'apparecchio. Non collocare contenitori con liquidi, come vasi o recipienti per bere, sull'apparecchio.
14. Assicurarsi che non cadano oggetti nell'apparecchio.
15. Utilizzare l'apparecchio esclusivamente con gli accessori raccomandati e previsti dal produttore.
16. Non aprire né apportare modifiche all'apparecchio.

17. Dopo aver collegato l'apparecchio, controllare tutti i cavi per evitare danni o incidenti, ad es. dovuti al rischio di inciampo.

18. Durante il trasporto, assicurarsi che l'apparecchio non cada causando potenziali danni alla proprietà o lesioni personali.

19. Se l'apparecchio non funziona più correttamente, se fluidi o oggetti sono entrati all'interno dell'apparecchio o se è stato danneggiato in altro modo, spegnerlo immediatamente e scollegarlo dalla presa di corrente (se si tratta di un dispositivo alimentato). L'apparecchio può essere riparato esclusivamente da personale qualificato autorizzato.
20. Pulire l'apparecchio con un panno asciutto.
21. Rispettare tutte le leggi in materia di smaltimento applicabili nel proprio paese. Durante lo smaltimento dell'imballaggio, separare la plastica e la carta/il cartone.
22. I sacchetti di plastica devono essere tenuti fuori dalla portata dei bambini.
23. Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchio.

PER GLI APPARECCHI CHE SI COLLEGANO ALLA RETE ELETTRICA

1. ATTENZIONE: se il cavo di alimentazione del dispositivo è dotato di un contatto di messa a terra, deve essere collegato a una presa con messa a terra di protezione. Non disattivare mai la messa a terra di protezione di un cavo di alimentazione.
2. Se l'apparecchio è stato esposto a forti sbalzi di temperatura (ad esempio, dopo il trasporto), non accenderlo immediatamente. L'umidità e la condensa potrebbero danneggiare l'apparecchio. Non accendere il dispositivo finché non ha raggiunto la temperatura ambiente.
3. Prima di collegare l'apparecchio alla presa di corrente, verificare innanzitutto che la tensione e la frequenza della rete elettrica corrispondano ai valori specificati sull'apparecchio. Se l'apparecchio dispone di un interruttore di selezione della tensione, collegare l'apparecchio alla presa di corrente solo se i valori dell'apparecchio e i valori di alimentazione della rete elettrica corrispondono. Se il cavo o l'adattatore di alimentazione in dotazione non si adattano alla presa a muro, contattare l'elettricista.
4. Non calpestare il cavo di alimentazione. Assicurarsi che il cavo di alimentazione non si attorcigli, soprattutto sulla presa di rete e/o sull'adattatore di alimentazione e sul connettore dell'apparecchio.
5. Quando si collega l'apparecchio, assicurarsi che il cavo o l'adattatore di alimentazione siano sempre liberamente accessibili. Scollegare sempre l'apparecchio dall'alimentazione se non è in uso o se si desidera pulirlo. Scollegare sempre il cavo e l'adattatore di alimentazione dalla presa di corrente della spina o dell'adattatore, senza tirare il cavo. Non toccare mai il cavo di alimentazione e l'adattatore di alimentazione con le mani bagnate.
6. Ove possibile, evitare di accendere e spegnere l'apparecchio in rapida successione in quanto ciò può ridurre la vita utile dell'apparecchio.
7. INFORMAZIONI IMPORTANTI: sostituire i fusibili solamente con fusibili dello stesso tipo e della stessa potenza. Se un fusibile si brucia ripetutamente, contattare un centro di assistenza autorizzato.
8. Per scollegare completamente l'apparecchio dalla rete elettrica, scollegare il cavo o l'adattatore di alimentazione dalla presa di corrente.
9. Se il dispositivo è dotato di un connettore di alimentazione Volex, il connettore di accoppiamento Volex dell'apparecchio deve essere sbloccato prima di essere rimosso. Tuttavia, ciò significa anche che l'apparecchio può scivolare e cadere se il cavo di alimentazione viene tirato, il che può causare lesioni personali e/o altri danni. Per questo motivo, fare sempre attenzione durante la posa dei cavi.
10. Scollegare il cavo e l'adattatore di alimentazione dalla presa di corrente se esiste il rischio di fulmini o prima di periodi di inutilizzo prolungati.
11. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze in materia.

12. Proibire a bambini di giocare con il dispositivo.

13. Se il cavo di alimentazione del dispositivo è danneggiato, non utilizzare il dispositivo. Il cavo di alimentazione deve essere sostituito con un cavo o un gruppo adeguato da un centro di assistenza autorizzato.

ATTENZIONE:

per ridurre il rischio di scosse elettriche, non rimuovere il coperchio (o il retro). All'interno non sono presenti parti riparabili dall'utente. La manutenzione e le riparazioni devono essere eseguite esclusivamente da personale di assistenza qualificato.

Il triangolo di avvertenza con il simbolo di un fulmine indica una tensione pericolosa non isolata all'interno dell'unità, che può causare una scossa elettrica.

Il triangolo di avvertenza con punto esclamativo indica importanti istruzioni per l'uso e la manutenzione.

Avvertenza! Questo simbolo indica una superficie calda. Alcune parti dell'alloggiamento possono scaldarsi durante il funzionamento. Dopo l'uso, attendere almeno 10 minuti per il raffreddamento prima di maneggiare o trasportare il dispositivo.

Avvertenza! Questo dispositivo è stato progettato per essere utilizzato al di sotto dei 2.000 metri di altitudine.

Avvertenza! Questo prodotto non è destinato all'uso nei climi tropicali.

SOLO PER USO INTERNO

Questo simbolo indica apparecchiature elettriche progettate principalmente per l'uso interno.

ATTENZIONE! VOLUMI ELEVATI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato all'uso professionale. Pertanto, l'uso commerciale di questo apparecchio è soggetto alle norme e ai regolamenti nazionali rispettivamente applicabili in materia di prevenzione degli incidenti. In qualità di produttore, Adam Hall è tenuto a informare formalmente l'utente dell'esistenza di potenziali rischi per la salute. Danni all'udito dovuti a un volume elevato e a un'esposizione prolungata: quando è in uso, questo prodotto è in grado di produrre livelli di pressione sonora (SPL) elevati che possono provocare danni irreversibili all'udito in artisti, personale tecnico e spettatori. Per questo motivo, evitare l'esposizione prolungata a volumi superiori a 90 dB.

NOTA: questo apparecchio è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono intesi a fornire un'adeguata protezione da interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verificheranno interferenze in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate dall'accensione e dallo spegnimento dell'apparecchio, l'utente è invitato a cercare di correggere l'interferenza adottando una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchio e il ricevitore.
- Collegare l'apparecchio a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

INTRODUZIONE

Le installazioni fisse richiedono soluzioni con un design dall'aspetto discreto, in grado di fondersi con l'ambiente circostante pur mantenendo una funzionalità flessibile e versatile. Occorre saper connettere fra loro e gestire diverse fonti audio, silenziare i segnali non prioritari durante gli annunci o le chiamate di emergenza.

Il PRE ST 1 è un preamplificatore stereo mixer multi-funzione a 4 canali che consente di mixare 2 sorgenti microfono/linea insieme a un ingresso linea di emergenza e una delle 3 sorgenti musicali disponibili, incluso un ricevitore Bluetooth. Queste versatili opzioni di connessione, unitamente a un sistema di priorità a quattro livelli che combina ingressi con chiusura a contatto e circuiti di rilevamento audio VOX, garantiscono un'integrazione semplice in qualsiasi applicazione audio commerciale.

PRE ST 1 è dotato di due contatti di priorità: uno per l'ingresso di emergenza, che silenzia tutte le altre sorgenti di segnale del dispositivo, e uno per gli ingressi del microfono, che silenzia le sorgenti di segnale musicali. L'uscita di linea stereo bilanciata include un interruttore mono/stereo e controlli del tono separati per bassi e alti. È possibile attivare anche una modalità standby automatica per ridurre ulteriormente il consumo energetico quando il dispositivo non è in uso.

L'intuitivo design del suo pannello di controllo assicura un funzionamento semplice, con controlli di volume master e di ingresso, chiare indicazioni della priorità e del livello di segnale e una pratica selezione della sorgente musicale e attivazione dell'accoppiamento Bluetooth tramite pulsanti capacitativi. D'altro canto, la chiarezza del pannello posteriore e il compatto formato da 9,5" rendono l'installazione del preamplificatore mixer estremamente semplice.

CARATTERISTICHE

• Ingresso di linea per segnale di emergenza con chiusura a contatto
• 2 morsettiere di ingresso microfono/linea con interruttori microfono/linea e alimentazione Phantom commutabile da 24 V
• Chiusura a contatto di priorità e funzione suoneria commutabile per i canali microfono/linea
• 3 sorgenti musicali stereo: 2 ingressi di linea con prese RCA più interfaccia Bluetooth 4.0
• Controllo del guadagno e LED Clip per ingressi di emergenza e microfono/linea
• Uscita di linea stereo bilanciata (morsettiera) con commutazione mono-stereo
• Controlli del tono separati per alti e bassi sul pannello posteriore
• 4 impostazioni della priorità per opzioni di integrazione versatili
• Modalità standby automatica commutabile per risparmiare energia
• Interfaccia di controllo intuitiva: semplicità di utilizzo tramite controller capacitivo (selezione della sorgente musicale e accoppiamento Bluetooth)
• Semplicità di installazione grazie al layout chiaro e alle etichette delle connessioni e dei controlli sul retro
• Alimentatore a commutazione universale ad ampia gamma
• Formato: larghezza da metà rack, 2 RU
• Facoltativo: kit di installazione in rack (IMA RK) per installare una o due unità PRE ST1 o IMA 30/60 in un rack da 19"

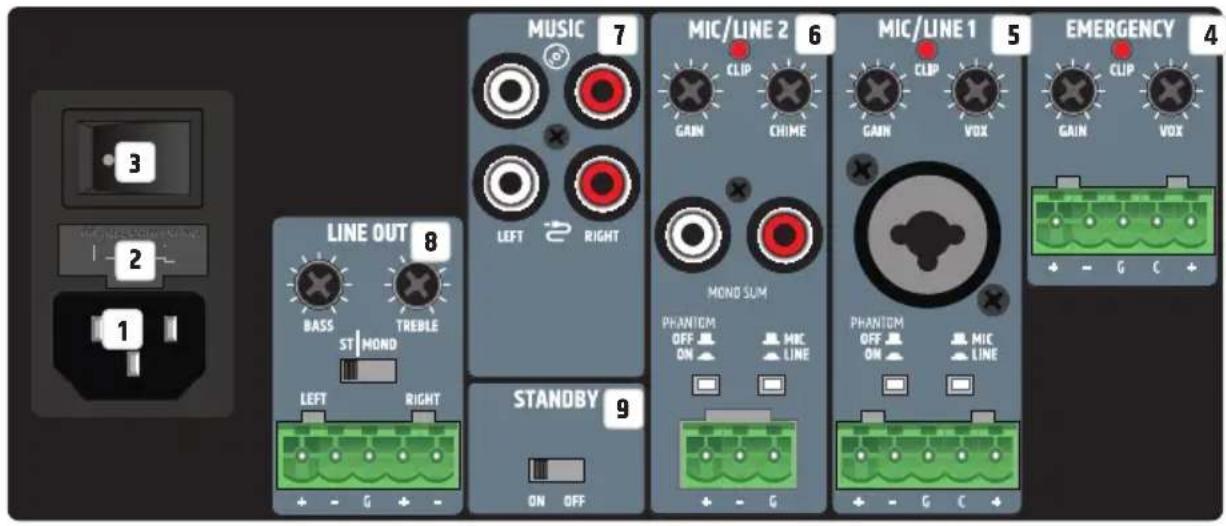

COLLEGAMENTI, CONTROLLI ED ELEMENTI DEL DISPLAY

3 2 1 LINE OUT 8 BASS ST/MOND LEFT RIGHT STANDBY 9 ON OFF MUSIC 7 LEFT RIGHT MIC/LINE 2 6 CLIP GAIN CHIME MOND SUM PHANTOM OFF ON MIC LINE ON MIC LINE MIC/LINE 5 CLIP GAIN VOX EMERGENCY 4 CLIP GAIN VOX ON ON ON ON ON ON ON ON ON ON ON ON ON

1 CONNETTORE DI ALIMENTAZIONE

Presa IEC all'alimentazione di rete del dispositivo (cavo di alimentazione incluso nella confezione).

2 FUSIBILE

Portafusibile per fusibili da 250 V (5x20 mm). NOTA IMPORTANTE: sostituire il fusibile solamente con un modello dello stesso tipo (vedere la nota riportata sull'alloggiamento). Se il fusibile si brucia ripetutamente, contattare un centro di assistenza autorizzato.

3 ON/OFF

Interruttore a bilanciere per accendere e spegnere il dispositivo.

4 EMERGENCY

Connessione alla morsettiera a 5 poli per installare un sistema acustico di chiamate di emergenza. I poli +, - e G corrispondono all'ingresso di linea bilanciato. I poli C e + vengono utilizzati per connettere un interruttore di mute separato (morsettiera inclusa nella confezione). La chiusura a contatto del canale EMERGENCY (Poli C e + chiusi) silenzia tutti gli altri canali di ingresso, a prescindere dalle impostazioni VOX.

CLIP: il LED CLIP rosso indica che l'ingresso viene utilizzato al limite di distorsione. È necessario ridurre il livello del segnale utilizzando il controllo GAIN o il controllo volume sul dispositivo di riproduzione in modo che il LED CLIP non sia più acceso.

VOX: il controllo VOX (Voice Operated Exchange) consente di impostare un valore di soglia per il segnale audio di emergenza in modo da attivare un circuito di commutazione automatica di mute. Se il livello all'ingresso EMERGENCY raggiunge la soglia impostata, tutti gli altri canali del microfono e di linea vengono silenziati. Ciò assicura che il segnale di emergenza venga udito in modo nitido. Inoltre, in questo caso, l'indicatore EMERG si accende sul lato anteriore dell'amplificatore. Non appena il livello del segnale di emergenza scende al di sotto del valore soglia impostato, l'audio degli altri canali viene riattivato e la spia EMERG si spegne. Con tale impostazione, il canale EMERGENCY presenta sempre la massima priorità. Il segnale di emergenza è indirizzato direttamente all'uscita audio LINE OUT internamente.

Se il controllo VOX è impostato al valore minimo (girato completamente a sinistra), la funzione di mute automatico viene disattivata mediante il circuito di commutazione VOX e il canale EMERGENCY può essere utilizzato come canale di linea aggiuntivo.

GAIN: controllo per impostare la preamplificazione del segnale audio corrispondente. Impostare il controllo Gain in modo che il Clip LED del canale si illumini solo brevemente quando il livello del segnale raggiunge il picco. Evitare che il Clip LED sia sempre acceso riducendo la preamplificazione. Potrebbe essere inoltre necessario ridurre il livello del segnale sul dispositivo di riproduzione. Il livello del segnale di emergenza non viene influenzato dall'attuale impostazione del controllo del volume principale (volume master), ma viene impostato tramite il controllo GAIN.

5 MIC/LINE 1

Canale microfono/linea con funzione suoneria commutabile (tono segnale). La connessione può essere effettuata mediante la presa combo XLR/jack così come la morsettiera. In questo caso, i poli +,- e G sono forniti sulla connessione alla morsettiera per il segnale di ingresso bilanciato.

I poli C e + vengono utilizzati per connettere un interruttore di mute separato (morsettiera inclusa nella confezione). La chiusura a contatto offre la possibilità di silenziare il canale MUSIC utilizzando un interruttore/pulsante. Inoltre, la funzione di tono segnale/suoneria interna può essere attivata in questo modo se viene abilitato il circuito (vedi punto 6 MIC/LINE 2, CHIME).

MIC/LINE: se è presente un segnale di linea sulla presa combo XLR/jack o la morsettiera, impostare il canale MIC/LINE 1 in modalità LINE utilizzando l'interruttore MIC/LINE corrispondente (premendo l'interruttore). Se è collegato un microfono, attivare la modalità MIC utilizzando l'interruttore MIC/LINE (non premendo l'interruttore).

PHANTOM ON/OFF: se viene utilizzato un microfono a condensatore, occorre attivare l'alimentazione Phantom da 24 V (premendo l'interruttore ON/OFF PHANTOM: ON). Prima di attivare l'alimentazione Phantom, assicurarsi sempre che il microfono sia collegato e che il volume del canale sia impostato al valore minimo. Prima di scollegare di nuovo il microfono dal dispositivo, disattivare l'alimentazione Phantom e abbassare al minimo il volume del canale.

GAIN: controllo per impostare la preamplificazione del segnale audio corrispondente. Impostare il controllo Gain in modo che il Clip LED del canale si illumini solo brevemente quando il livello del segnale raggiunge il picco. Evitare che il Clip LED sia sempre acceso riducendo la preamplificazione. Potrebbe essere inoltre necessario ridurre il livello del segnale sul dispositivo di riproduzione.

CLIP: il LED CLIP rosso indica che l'ingresso viene utilizzato al limite di distorsione. È necessario ridurre il livello di segnale sul controllo GAIN o il controllo volume sul dispositivo di riproduzione in modo che il LED CLIP non sia più acceso.

VOX: il controllo VOX consente di impostare un valore di soglia audio per un circuito di mute automatico per l'ingresso MIC/LINE 1, che silenzia i canali MIC/LINE 2 e MUSIC non appena il segnale di ingresso raggiunge il livello predefinito. IL LED PRIO si accende sul lato anteriore se la chiusura a contatto o il circuito VOX sono attivi. Non appena il livello di ingresso del segnale di emergenza scende al di sotto della soglia impostata, l'audio degli altri canali viene riattivato e il PRIO LED si spegne. In tale configurazione, MIC/LINE 1 ha la priorità rispetto a MIC/LINE 2 e MUSIC. Regolare il volume del canale utilizzando il controllo 1 sul lato anteriore del dispositivo.

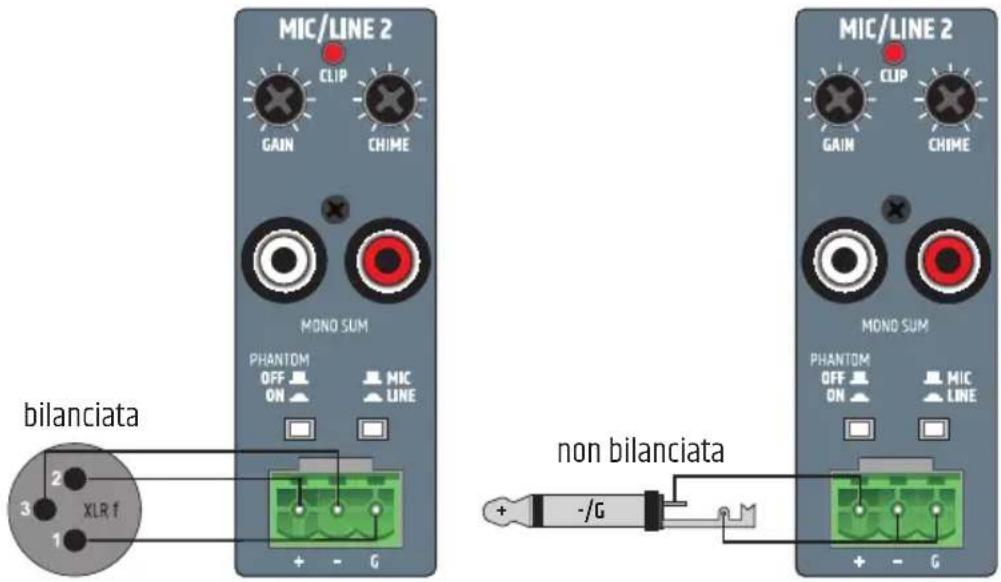

6 MIC/LINE 2

Canale microfono/linea con funzione suoneria commutabile (tono segnale). La connessione può essere effettuata mediante le prese RCA (livello di linea, un segnale stereo viene trasformato in mono) così come la morsettiera. In questo caso, i poli +,- e G sono forniti sulla connessione alla morsettiera per il segnale di ingresso bilanciato.

MIC/LINE: se è presente un segnale di linea sulla connessione alla morsettiera, impostare il canale MIC/LINE 2 in modalità LINE utilizzando l'interruttore MIC/LINE corrispondente (premendo l'interruttore). Se è collegato un microfono alla connessione alla morsettiera, attivare la modalità MIC utilizzando l'interruttore MIC/LINE (non premendo l'interruttore).

PHANTOM ON/OFF: se viene utilizzato un microfono a condensatore, occorre attivare l'alimentazione Phantom da 24 V (premendo l'interruttore ON/OFF PHANTOM: ON). Prima di attivare l'alimentazione Phantom, assicurarsi sempre che il microfono sia collegato e che il volume del canale sia impostato al valore minimo.

Prima di scollegare di nuovo il microfono dal dispositivo, disattivare l'alimentazione Phantom e abbassare al minimo il volume del canale.

GAIN: controllo per impostare la preamplificazione del segnale audio corrispondente. Impostare il controllo Gain in modo che il Clip LED del canale si illumini solo brevemente quando il livello del segnale raggiunge il picco. Evitare che il Clip LED sia sempre acceso riducendo la preamplificazione. Potrebbe essere inoltre necessario ridurre il livello del segnale sul dispositivo di riproduzione.

CLIP: il LED CLIP rosso indica che l'ingresso viene utilizzato al limite di distorsione. È necessario ridurre il livello di segnale sul controllo GAIN o il controllo volume sul dispositivo di riproduzione in modo che il LED CLIP non sia più acceso.

CHIME: il volume del tono suoneria/segnale viene controllato tramite CHIME fornito sul retro dell'amplificatore. Se il controllo viene girato completamente a sinistra, il circuito tono suoneria/segnale viene disattivato. Se la funzione di tono suoneria/segnale interna è attiva, i canali MIC/LINE 1, MIC/LINE 2 e MUSIC vengono silenziati per la durata del tono del segnale. Il tono acustico viene avviato con l'aiuto di un pulsante che è collegato ai contatti C e + del canale MIC/LINE 1.

Regolare il volume del canale utilizzando il controllo 2 sul lato anteriore del dispositivo.

7 MUSIC

Canale di linea stereo per collegare dispositivi di riproduzione come lettori CD o MP3. Il canale MUSIC include un modulo Bluetooth. Sul retro sono presenti due prese RCA per collegare due sorgenti di segnale dell'ingresso di linea stereo (simbolo CD o simbolo cavo). La sorgente di segnale desiderata viene selezionata mediante un pulsante touch situato sul lato anteriore dell'amplificatore. Regolare il volume del canale utilizzando il controllo MUSIC sul lato anteriore del dispositivo.

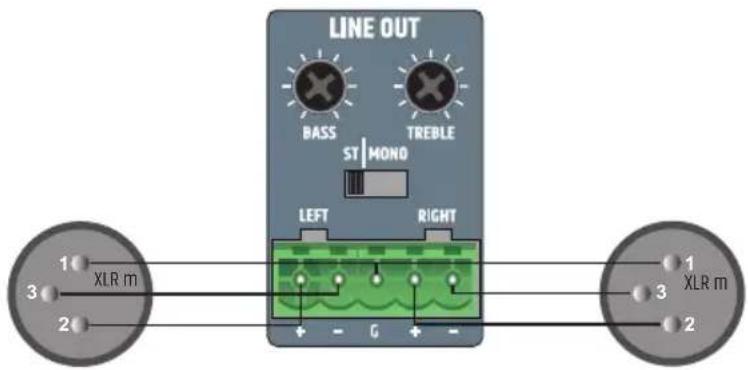

8 LINE OUT

L'uscita di linea stereo bilanciata LINE OUT con la connessione al terminale è utilizzata per inviare il segnale di uscita audio a un amplificatore esterno o un sistema di diffusore attivo. Assegnazione dei pin: LEFT +, LEFT -, G (massa), RIGHT +, RIGHT - (morsettiera nel contenuto della confezione).

BASS/TREBLE: le impostazioni di tono del segnale di uscita possono essere applicate utilizzando i controlli BASS e TREBLE.

ST/MONO: l'uscita del segnale audio può essere in stereo (ST) o in mono (MONO). Se l'interruttore è impostato su MONO, il segnale audio corrispondente viene trasformato in mono su entrambe le uscite LEFT e RIGHT.

9 STANDBY ON/OFF

Con la funzione di standby attivata (STANDBY in posizione ON), l'amplificatore viene automaticamente impostato in modalità standby se non sono presenti segnali audio per un periodo di 20 minuti. Ciò riduce considerevolmente il consumo di corrente. Non appena viene emesso un segnale audio, la modalità standby termina automaticamente e l'amplificatore è di nuovo operativo entro circa 3 secondi (all'avvio, il LED STANDBY lampeggia in bianco sulla parte anteriore del dispositivo). Se il LED STANDBY è di colore bianco fisso, il dispositivo è pronto per l'uso. In modalità standby, il LED si accende in rosso. Inoltre, il dispositivo può anche essere impostato manualmente in modalità standby premendo il pulsante standby sul lato anteriore. In questo caso, la modalità standby automatica viene disattivata e il dispositivo non si avvia più automaticamente.

Nota bene: il circuito di standby analizza lo stato di connessione dell'unità Bluetooth. Quando viene rilevata una connessione Bluetooth a un dispositivo ausiliario (smartphone o tablet) e il Bluetooth viene selezionato come sorgente del segnale, il dispositivo non passerà automaticamente alla modalità standby.

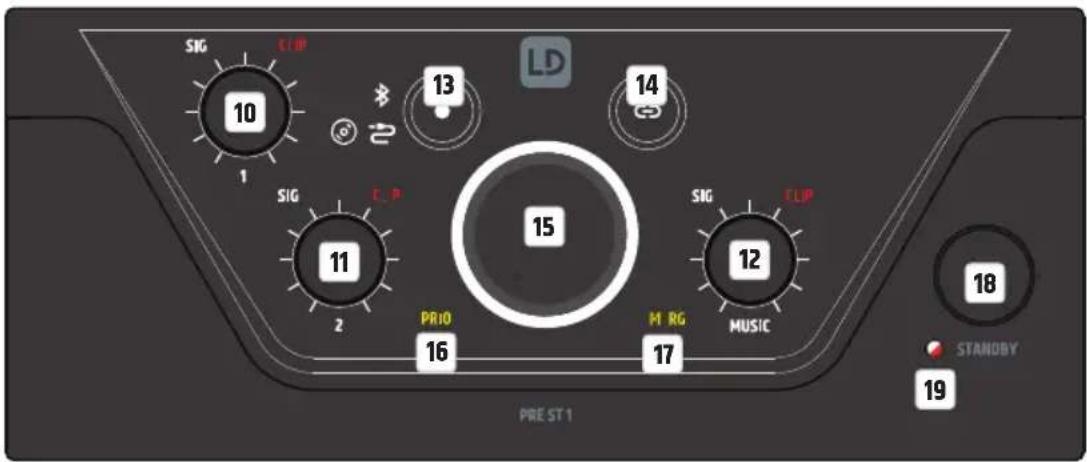

SIG 10 C-IP 13 LD 14 SIG 11 C-IP 15 SIG 12 C-IP PR10 M RG MUSIC 16 17 STANOBY PRE ST 1 18 19

10 CANALE 1

Controllo del volume per il canale 1 con SIG bianco (segnale) e LED CLIP rosso. Non appena viene emesso un segnale audio sul canale 1 e il controllo del volume 1 viene impostato sul volume desiderato, il LED di segnale bianco si accende. Se il LED CLIP rosso si accende, il segnale potrebbe essere distorto. In tal caso, ridurre il controllo del volume del canale (controllo 1). Se il segnale audio è ancora distorto, controllare il livello di ingresso corrispondente sul retro dell'amplificatore (LED CLIP/GAIN).

11 CANALE 2

Controllo del volume per il canale 2 con SIG bianco (segnale) e LED CLIP rosso. Non appena viene emesso un segnale audio sul canale 2 e il controllo del volume 2 viene impostato sul volume desiderato, il LED di segnale bianco si accende. Se il LED CLIP rosso si accende, il segnale potrebbe essere distorto. In tal caso, ridurre il volume del canale (controllo 2). Se il segnale audio è ancora distorto, controllare il livello di ingresso corrispondente sul retro dell'amplificatore (LED CLIP/GAIN).

12 MUSIC

Controllo del volume per il canale MUSIC con SIG bianco (segnale) e LED CLIP rosso. Non appena viene emesso un segnale audio sul canale MUSIC e il corrispondente controllo del volume viene impostato sul volume desiderato, il LED di segnale bianco si accende. Se il LED CLIP rosso si accende, il segnale potrebbe essere distorto. In tal caso, ridurre il livello di uscita del dispositivo ausiliario o il controllo del volume del canale (controllo MUSIC).

13

Il pulsante touch per selezionare la sorgente audio del canale MUSIC (modulo Bluetooth, ingresso con simbolo CD, ingresso con simbolo cavo). Per commutare la sorgente del segnale, premere il pulsante per almeno mezzo secondo. L'attivazione delle singole sorgenti di segnale avviene in senso orario.

14

Pulsante touch per attivare la connessione Bluetooth (accoppiamento). Per connettere un dispositivo ausiliario Bluetooth (ad es. smartphone, tablet ecc.) al modulo Bluetooth del dispositivo, selezionare la sorgente del segnale Bluetooth (vedere elemento 13). Quando il simbolo Bluetooth lampeggia lentamente, indica che non sono presenti dispositivi ausiliari collegati al modulo Bluetooth. In questa modalità, il LD PRE ST1 non è visibile ai dispositivi ausiliari esterni. Solo i dispositivi ausiliari precedentemente collegati possono essere collegati direttamente al LD PRE ST1 senza attivare la modalità di accoppiamento. Per evitare connessioni indesiderate o impreviste, tale connessione non viene stabilita automaticamente ma in modalità manuale nel menu Bluetooth del dispositivo ausiliario (selezionare LD PRE ST1).

Per connettersi a un nuovo dispositivo ausiliario, premere il pulsante di accoppiamento Bluetooth per circa 2 secondi fino a quando il simbolo Bluetooth lampeggia più rapidamente. L'ID Bluetooth è ora visibile agli altri dispositivi Bluetooth. Attivare la funzione Bluetooth sul dispositivo ausiliario e accedere al menu Bluetooth per cercare i dispositivi Bluetooth presenti nelle vicinanze. Se l'LD PRE ST1 viene visualizzato tra i "dispositivi disponibili", è sufficiente selezionarlo e la connessione verrà effettuata automaticamente. Se la procedura va a buon fine, il simbolo Bluetooth si accende in modo fisso sul lato anteriore del dispositivo e l'ID Bluetooth non è più visibile ad altri dispositivi. Ciò impedisce connessioni non autorizzate al modulo Bluetooth. A questo punto, è possibile avviare la riproduzione dal dispositivo ausiliario. Per disconnettere un dispositivo Bluetooth accoppiato e impostare il modulo Bluetooth pronto per effettuare nuovamente l'accoppiamento, premere l'icona Bluetooth per circa 2 secondi. Accoppiare il dispositivo di riproduzione e connetterlo nuovamente selezionando il LD PRE ST1 da "paired devices" (dispositivi accoppiati) nel menu Bluetooth del dispositivo di riproduzione.

15 CONTROLLO DEL VOLUME MASTER

Il controllo del volume master viene utilizzato per regolare il volume del segnale cumulativo di tutti i canali tranne il canale EMERGENCY. Il canale EMERGENCY bypassa il controllo del volume master e il segnale viene inviato direttamente all'uscita di linea stereo, LINE OUT. Il controllo del volume master è dotato di un display LED a forma di anello. Questo anello LED rimane scuro se non è presente alcun segnale o se è presente solo un segnale molto debole in uscita, e inizia ad accendersi in bianco non appena viene rilevato un livello di segnale sufficiente.

16 PRIO

LED per l'indicazione di una modalità di priorità attivata ai canali MIC/LINE (livelli di priorità 2, 3 e 4). Tre situazioni impreviste causano l'attivazione della funzione di priorità dei canali MIC/LINE, causando di conseguenza l'accensione in giallo del campo del display PRIO sulla parte anteriore del dispositivo.

1. Il circuito VOX è attivo (il livello del segnale di ingresso MIC/LINE 1 supera il valore di soglia VOX).
2. Il contatto tra i poli C e + delle connessioni della morsettiera del canale MIC/LINE 1 si chiude con l'ausilio di un interruttore/pulsante di mute.
3. Il tono della suoneria/segnale viene riprodotto.

Per ulteriori informazioni sulle priorità dei canali e sugli indicatori EMERG e PRIO presenti sulla parte anteriore dell'amplificatore, consultare la tabella LIVELLI DI PRIORITÀ riportata nelle presenti istruzioni d'uso.

17 EMERG

Indicatore per la funzione di priorità del canale EMERGENCY. L'indicatore EMERG si accende in giallo se il livello di priorità 1 viene attivato tramite il circuito di emergenza VOX o un interruttore/pulsante di mute collegato (chiusura a contatto). Durante questo lasso di tempo, tutti gli altri canali di ingresso vengono silenziati. Non appena la chiusura a contatto si apre nuovamente o il livello del segnale di emergenza scende al di sotto del valore soglia VOX, l'audio di tutti i canali viene riattivato e il display EMERG si spegne.

18 PULSANTE STANDBY

Premere brevemente il pulsante standby per impostare l'amplificatore in modalità standby e silenziare l'uscita di linea stereo, LINE OUT. Se il pulsante standby viene ripremuto brevemente, il dispositivo è nuovamente pronto per il funzionamento. Se la modalità standby viene attivata premendo il pulsante standby, la riattivazione del dispositivo tramite la funzione di standby automatica non è disponibile, anche se viene rilevato un segnale audio.

LIVELLI DI PRIORITÀ

Livello di priorità	Sorgente trigger Sorgenti di segnale	silenziate	Sorgenti di segnale attive	Indicazione sul pannello anteriore
1	Circuito VOX di emergenza e chiusura a contatto	MIC/LINE 1	EMERGENCY EMERG	MIC/LINE 2
		MUSIC
2 MIC/LINE 1 VOX		MIC/LINE 2 EMERGENCY		PRIO
		MUSIC MIC/LINE 1
3	MIC/LINE 1, chiusura a contatto durante l'uscita del tono della suoneria/segnale	MIC/LINE 1	EMERGENCY PRIO	MIC/LINE 2
		MUSIC
4	MIC/LINE 1, chiusura a contatto dopo l'uscita del tono della suoneria/segnale	MUSIC	EMERGENCY	PRIO MIC/LINE 1
			MIC/LINE 2
5 --			EMERGENCY	-
			MIC/LINE 1
			MIC/LINE 2
			MUSIC

ESEMPI DI COLLEGAMENTI

Lettore 1 Lettore 2 LINE OUT MIL QC MIC/ LINE 2 MIC/LINE 1 EMERGENCY STANDBY Stazione di chlamata

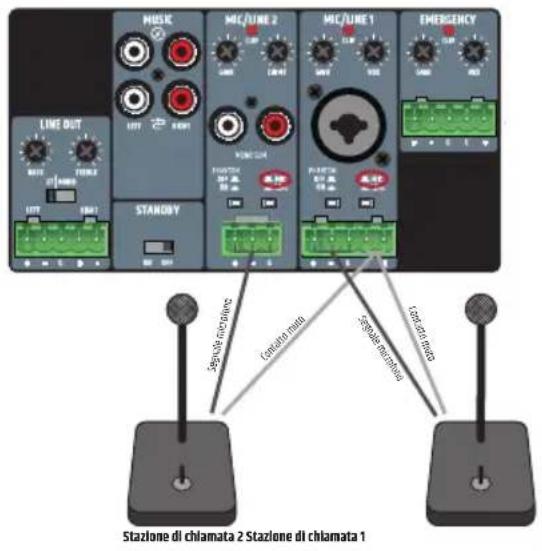

Il collegamento per un interruttore/pulsante di mute nel canale MIC/LINE 1 può essere utilizzato per due dispositivi contemporaneamente (silenziamento di un segnale musicale e/o attivazione del tono suoneria/segnale). In questo caso, i contatti di mute di entrambi i dispositivi devono essere collegati ai poli C e + del connettore della morsettiera per MIC/LINE 1.

HUSK MC/LIRE 2 MC/LIRE 1 EMERGENCY LINE OUT STANOPY Stazione di chlamata 2 Stazione di chlamata 1 Cenata media Cenata microphones Light-ch media

Durante il cablaggio delle morsettiere, assicurarsi che i poli/terminali siano assegnati correttamente. Il produttore non si assume alcuna responsabilità per danni causati da un cablaggio difettoso! Le informazioni sul corretto cablaggio delle connessioni della morsettiera sono disponibili nella sezione CONNESSIONI DELLA MORSETTIERA nel presente manuale utente.

CONNESSIONI DELLA MORSETTIERA

CONNESSIONI DEL CANALE EMERGENCY CONNESSIONI MIC/LINE 1

EMERGENCY CLIP GAIN VOX + - G C + MIC/LINE 1 CLIP GAIN VOX PHANTOM OFF ON MIC LINE + - G C + XLR f 2 3 1 2 3 XLR f

CONNESSIONI MIC/LINE 2

MIC/LINE 2 CLIP GAIN CHIME MONO SUM PHANTOM OFF ON MIC LINE bilanciata 3 XLR f 1 + - G non bilanciata + - G MIC/LINE 2 CLIP GAIN CHIME MONO SUM PHANTOM OFF ON MIC LINE + - G - /G

CONNESSIONI LINE OUT

LINE OUT BASS TREBLE ST/MONO LEFT RIGHT XLR m 1 3 2 + - G + -

INSTALLAZIONE RACK (kit di installazione in rack LDIMARK disponibile come optional)

Il kit di installazione LDIMARK disponibile come optional contiene staffe per il montaggio in rack e raccordi per l'installazione fissa degli amplificatori mixer PRE ST 1, IMA 30 e IMA 60 (uno o due affiancati) in un rack da 19". Il kit di installazione comprende i componenti seguenti:

2 staffe per montaggio in rack a lati corti A, 1 staffa per montaggio in rack a lati lunghi B, 2 piastrine per il retro C, 2 piastre rettangolari per la parte inferiore D, 4 viti a testa piatta M4 per le staffe per montaggio in rack, 8 viti a testa fresata M3 per le piastre D.

A A B C D

L'installazione di un singolo amplificatore richiede una staffa per montaggio in rack a lati corti A e una staffa per montaggio in rack a lati lunghi B. Avvitare la staffa a lati corti sul lato sinistro o destro dell'amplificatore e la staffa a lati lunghi sul lato opposto. Per questa operazione, utilizzare le viti a testa piatta M4.

Se si desidera installare due amplificatori affiancati in un rack da 19", sarà necessario utilizzare le due piastrine per collegare insieme gli amplificatori sul retro C, le due piastrine rettangolari di connessione nella parte inferiore D e le due staffe per montaggio in rack a lati corti A. Allentare le viti corrispondenti sul retro e fissare le piastrine con queste viti C. Avvitare le piastre di connessione D con le viti a testa fresata M3 fornite nelle posizioni previste sugli amplificatori, come mostrato di seguito. Avvitare le due staffe per montaggio in rack a lati corti A ai lati del dispositivo utilizzando le viti a testa piatta M4.

INSTALLAZIONE SOTTO-BANCO (staffa per montaggio in rack disponibile come optional con il kit di montaggio in rack LDIMARK).

Nella parte superiore degli angoli dell'alloggiamento dell'amplificatore sono forniti due fori filettati M4 per l'installazione sotto-banco. Avvitare le due staffe per montaggio in rack A a lati corti ai due lati dell'alloggiamento utilizzando le viti a testa piatta M4 fornite (vedere figura). A questo punto, l'amplificatore può essere installato sotto-banco nella posizione desiderata.

CURA, MANUTENZIONE E RIPARAZIONE

Per garantire un funzionamento del dispositivo senza difetti per un lungo periodo, è necessario utilizzarlo con cura ed effettuare attività di manutenzione regolari.

CURA (LAVORO DA ESEGUIRE DA PARTE DELL'UTENTE)

AVVERTENZA: prima di eseguire qualsiasi intervento di pulizia, è necessario scollegare l'alimentazione e tutti i collegamenti del dispositivo.

NOTA: una pulizia impropria può danneggiare il dispositivo e causarne perfino la rottura.

1. Le superfici dell'alloggiamento devono essere pulite con un panno umido e pulito. Assicurarsi che non penetri umidità nel dispositivo.
2. Togliere regolarmente polvere e sporcizia dagli ingressi e dalle uscite dell'aria. In caso di utilizzo di aria compressa, evitare danni al dispositivo (es., in questo caso le ventole devono essere bloccate).
3. Pulire e togliere regolarmente polvere e sporcizia dai cavi e dai contatti di collegamento.
4. In linea generale, non devono essere utilizzati detergenti o agenti con azione levigante poiché potrebbero causare danni alle superfici.
5. In linea generale, i dispositivi devono essere conservati in un luogo asciutto e protetto dalla polvere e dalla sporcizia.

MANUTENZIONE E RIPARAZIONE (LAVORO DA ESEGUIRE SOLO DA PARTE DI SPECIALISTI)

PERICOLO! Il dispositivo contiene componenti in tensione. Anche dopo aver scollegato i cavi di alimentazione, nel dispositivo potrebbe rimanere della tensione residua, per esempio attraverso i condensatori carichi

NOTA: all'interno del dispositivo non esistono parti la cui manutenzione sia possibile all'utente.

NOTA: le attività di manutenzione e riparazione possono essere svolte solo da personale specializzato autorizzato. In caso di dubbio, contattare il produttore.

NOTA: lo svolgimento scorretto delle attività di manutenzione può influire sulla garanzia.

DATI TECNICI

Numero articolo LDPREST1

Tipo di prodotto Preamplificatore mixer da installazione

Ingresso di emergenza 1 ingresso di linea bilanciato

Ingressi Mic/Line 2

Sorgenti musicali 2 ingressi di linea stereo non bilanciati + 1 interfaccia Bluetooth v4.0

Uscite di linea 2 (commutabili Stereo/Mono)

Sistema di raffreddamento Raffreddamento a convezione

Livelli di priorità 4

Ingresso di emergenza

Sensibilità di ingresso nominale -3 dBu (onda sinusoidale 1 kHz, guadagno massimo)
Ritaglio di ingresso nominale 20 dBu (onda sinusoidale 1 kHz)
THD+N <0,02% (USCITA di linea, -16 dBu, guadagno massimo, 20 kHz BW)
Risposta in frequenza 18 Hz - 20 kHz (USCITA di linea, -3 dB)
Impedenza di ingresso 10 chilioohm (bilanciata)
SNR >100 dB (USCITA DI LINEA, -6 dBu, guadagno canale impostato 10 dB, volume master min (-inf), 20 kHz BW, ponderato A)
SNR (condizioni ottimali) >105 dB (USCITA DI LINEA, +18 dBu, guadagno centrale (0 dB), 22 kHz BW, ponderato A)
CMRR	>48 dB (USCITA DI LINEA, -6 dBu, 1 kHz)
Guadagno	da -40 dB fino a 15 dB
Soglia VOX	0%: Off, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu
Chiusura a contatto di priorità	+5 Vcc normalmente aperta per contatto a vuoto
Connettore	Morsettiera a 5 poli, passo 5,08 mm
Valore soglia wake-up in standby	-40 dBu

Ingressi Mic/Line 1-2

Sensibilità di ingresso nominale	Microfono: -26 dBu (onda sinusoidale 1 kHz, guadagno massimo)Linea: -2 dBu (onda sinusoidale 1 kHz, guadagno massimo)
Ritaglio di ingresso nominale	Microfono: -5 dBu (onda sinusoidale 1 kHz)Linea: +19 dBu (onda sinusoidale 1 kHz)
THD+N Microfono: <0,02% (USCITA di linea, -38 dBu, 20-20 kHz, guadagno massimo, 20 kHz BW)Linea: <0,01% (USCITA DI LINEA, +4 dBu, 20-20 kHz, guadagno centrale canale (0 dB), 20 kHz BW)
Risposta in frequenza	Microfono: 165 Hz - 20 kHz (USCITA DI LINEA, -3 dB)Linea: 20 Hz - 20 kHz (USCITA DI LINEA, -3 dB)

Numero articolo LDPREST1

Impedenza di ingresso Microfono: 1,2 chiloohm (bilanciata)Linea: 10 chiloohm (bilanciata)
SNR Microfono: 80 dB (USCITA DI LINEA, -38 dBu, guadagno massimo, 22 kHz BW, ponderato A)Linea: >89 dB (USCITA DI LINEA, +4 dBu, guadagno massimo canale, 20 kHz BW, ponderato A)
SNR (condizioni ottimali) Microfono: >102 dB (USCITA DI LINEA, -5 dBu, guadagno centrale (22 dB), 20 kHz BW, ponderato A)Linea: >103 dB (USCITA DI LINEA, +18 dBu, guadagno centrale canale (0 dB), 20 kHz BW, ponderato A)
CMRR Microfono: >40 dBLinea: >45 dB
Guadagno Microfono: 43 dB (uscita di LINEA, guadagno massimo)Linea: 19 dB (uscita di LINEA, guadagno massimo)
Alimentazione Phantom +24 V, 10 mA, commutabile
Soglia VOX Microfono: 0%: Off, 25%: -40 dBu, 50%: -52 dBu, 100%: -66 dBuLinea: 0%: Off, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu
Chiusura a contatto di priorità +5 Vcc normalmente aperta per contatto a vuoto
Connettore	Mic/Line1: morsettiera a 5 poli, passo 5,08 mm + connettore combo Jack 1 XLR/6,3 mmMic/Line2: morsettiera a 3 poli, passo 5,08 mm + 1 RCA doppio funzione di trasformazione in mono
Valore soglia wake-upin standby	Microfono: -70 dBuLinea: -35 dBu (linea), 40 dBu (funzione di trasformazione in mono)

Suoneria

Tempo di riproduzione 2s
Risoluzione 12 bit
Ingressi musicali - CD/AUX
Ritaglio di ingresso nominale 8 dBV (onda sinusoidale 1 kHz)
Connettore 2 x RCA doppio
THD+N <0,005% (USCITA DI LINEA, 0 dBV, 20-20 kHz, guadagno massimo canale, 20 kHz BW)
Risposta in frequenza	20 Hz - 20 kHz (USCITA DI LINEA, -3 dB)
Impedenza di ingresso 20 chiloohm (non bilanciata)
SNR >93 dB (USCITA DI LINEA, 0 dBV, vol canale massimo, 20 kHz BW, ponderato A)
SNR (condizioni ottimali) >102 dB (USCITA DI LINEA, +8 dBV, 20 kHz BW, ponderato A)
Guadagno da -Inf a 6 dB

Numero articolo LDPREST1

Valore soglia wake-up in standby

-45 dBu

Ingresso musicale - BT

THD+N <0,2%

Risposta in frequenza 25 Hz - 20 kHz (USCITA AUX, -3 dB)

SNR >80 dB (LINEA, -10 dBFS, guadagno massimo, 20 kHz BW, ponderato A)

SNR (condizioni ottimali) >93 dB (USCITA DI LINEA, 0 dBFS, guadagno massimo (0 dB), 20 kHz BW, ponderato A)

Uscita di linea

Uscite Livello di linea stereo, commutabili a mono

Connettore Morsettiera a 5 poli, passo 5,08 mm

Livello di uscita massimo 16 dBu

Risposta in frequenza 18 Hz – 25 kHz (-1,5 dB)

Diafonia, separazione stereo 100Hz: 72 dB, 1 kHz: 90 dB, 10 kHz: 75 dB

Livello di rumore in uscita <-90 dBu / Ponderato A

Controllo tono BASSI: +-10 dB (100 Hz), ALTI: +-10 dB (10 kHz)

Alimentazione

Tipo SMPS (Alimentazione modalità interruttore)
Intervallo di tensione 100 Vca - 240 Vca (+-10%), 50-60 Hz
Fusibile di rete T0.5A 250 V
Connettore Jack CEI
Classe di sicurezza	Classe 1
Consumo di corrente massimo	6 W
Consumo di corrente in modalità inattiva	5 W (assenza di segnale)
Consumo di corrente in modalità standby	<1 W
Temperatura di esercizio	0 °C - 40 °C; <85% umid

Generale

Tempo allo standby	20 min.
Materiale	Telaio in acciaio, pannello frontale in plastica
Dimensioni (L x A x P)	210 x 95 x 266,76 mm (altezza comprendente i piedini in gomma)
Peso	2,08 kg
Accessori opzionali	Bulloneria di montaggio in rack (LDIMARK)

SMALTIMENTO

CONFEZIONE:

1. La confezione può essere smaltita attraverso i normali canali di smaltimento dei rifiuti.
2. Separare la confezione secondo le disposizioni sui materiali e lo smaltimento dei rifiuti in vigore.

DISPOSITIVO:

1. Questo dispositivo è soggetto alla Direttiva europea sullo smaltimento dei rifiuti elettrici ed elettronici (RAEE) nella sua versione applicabile. Direttiva RAEE - Rifiuti di apparecchiature elettriche ed elettroniche. I dispositivi e le batterie usati non fanno parte dei rifiuti domestici. I dispositivi e le batterie usati devono essere smaltiti attraverso un servizio di smaltimento rifiuti approvato o una struttura di smaltimento rifiuti municipale. Rispettare le direttive valide nel proprio paese.
2. Rispettare tutte le leggi in materia di smaltimento valide nel proprio paese.
3. In qualità di cliente privato, è possibile ottenere informazioni sulle opzioni di smaltimento ecocompatibili dal rivenditore da cui è stato acquistato il prodotto o dalle autorità regionali competenti.

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONI DI RESPONSABILITÀ

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu-Anspach / E-mail: [e-mail] / +49 (0)6081 / 9419-0. Le nostre condizioni di garanzia attuali e la limitazione di responsabilità sono disponibili su: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Per assistenza, contattare il rivenditore.

CONFORMITÀ CE

Adam Hall GmbH conferma che questo prodotto è conforme alle seguenti direttive (ove applicabile). Direttiva sulla bassa tensione (2014/35/UE) Direttiva EMC (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/EU)

DICHIARAZIONE DI CONFORMITÀ UK SEMPLIFICATA

Con la presente, Adam Hall Ltd. dichiara che il tipo di apparecchiatura radio (Normative sulle apparecchiature radio 2017) è conforme alla Direttiva SI2017/1206. Il testo completo della dichiarazione di conformità UK è disponibile al seguente indirizzo Internet: www.adamhall.com/compliance/

DICHIARAZIONE DI CONFORMITÀ CE

Le dichiarazioni di conformità per i prodotti soggetti alle Direttive LVD, EMC, RoHS possono essere richieste a [e-mail]. Le dichiarazioni di conformità per i prodotti soggetti alla Direttiva RED possono essere richieste sul sito www.adamhall.com/compliance/

DICHIARAZIONE DI CONFORMITÀ UE

Adam Hall GmbH conferma che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito: www.adamhall.com/compliance/

Con riserva di errori tipografici e di stampa, modifiche tecniche o di altro tipo.

РУССКИЙ
